C语言实行串行通信接口程序
51单片机的串口通信程序(C语言)
51单片机的串口通信程序(C语言) 51单片机的串口通信程序(C语言)在嵌入式系统中，串口通信是一种常见的数据传输方式，也是单片机与外部设备进行通信的重要手段之一。
本文将介绍使用C语言编写51单片机的串口通信程序。
1. 硬件准备在开始编写串口通信程序之前，需要准备好相应的硬件设备。
首先，我们需要一块51单片机开发板，内置了串口通信功能。
另外，我们还需要连接一个与单片机通信的外部设备，例如计算机或其他单片机。
2. 引入头文件在C语言中，我们需要引入相应的头文件来使用串口通信相关的函数。
在51单片机中，我们需要引入reg51.h头文件，以便使用单片机的寄存器操作相关函数。
同时，我们还需要引入头文件来定义串口通信的相关寄存器。
3. 配置串口参数在使用串口通信之前，我们需要配置串口的参数，例如波特率、数据位、停止位等。
这些参数的配置需要根据实际需要进行调整。
在51单片机中，我们可以通过写入相应的寄存器来配置串口参数。
4. 初始化串口在配置完串口参数之后，我们需要初始化串口，以便开始进行数据的发送和接收。
初始化串口的过程包括打开串口、设置中断等。
5. 数据发送在串口通信中，数据的发送通常分为两种方式：阻塞发送和非阻塞发送。
阻塞发送是指程序在发送完数据之后才会继续执行下面的代码，而非阻塞发送是指程序在发送数据的同时可以继续执行其他代码。
6. 数据接收数据的接收与数据的发送类似，同样有阻塞接收和非阻塞接收两种方式。
在接收数据时，需要不断地检测是否有数据到达，并及时进行处理。
7. 中断处理在串口通信中，中断是一种常见的处理方式。
通过使用中断，可以及时地响应串口数据的到达或者发送完成等事件，提高程序的处理效率。
8. 串口通信实例下面是一个简单的串口通信实例，用于在51单片机与计算机之间进行数据的传输。
```c#include <reg51.h>#include <stdio.h>#define BAUDRATE 9600#define FOSC 11059200void UART_init(){TMOD = 0x20; // 设置定时器1为模式2SCON = 0x50; // 设置串口为模式1，允许接收TH1 = 256 - FOSC / 12 / 32 / BAUDRATE; // 计算波特率定时器重载值TR1 = 1; // 启动定时器1EA = 1; // 允许中断ES = 1; // 允许串口中断}void UART_send_byte(unsigned char byte){SBUF = byte;while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志位}unsigned char UART_receive_byte(){while (!RI); // 等待接收完成RI = 0; // 清除接收完成标志位return SBUF;}void UART_send_string(char *s){while (*s){UART_send_byte(*s);s++;}}void main(){UART_init();UART_send_string("Hello, World!"); while (1){unsigned char data = UART_receive_byte();// 对接收到的数据进行处理}}```总结：通过以上步骤，我们可以编写出简单的51单片机串口通信程序。
c语言怎么写串口通信编程 -回复
c语言怎么写串口通信编程 -回复在C语言中进行串口通信编程，你需要了解串口的基本原理以及相关的函数和库。
串口通信是一种通过串行数据传输进行通信的方式，常用于嵌入式系统中与外部设备进行数据交互。
本文将以步骤的形式来介绍如何在C语言中进行串口通信编程。
步骤一：了解串口的基本原理在开始串口通信编程之前，你需要了解串口的基本原理。
串口是通过发送和接收数据位的序列来进行通信的。
串口通信需要考虑的一些参数包括波特率（即数据传输速率）、数据位数、校验位和停止位等。
波特率指的是每秒钟传输的位数，可以是常用的9600、19200、38400等。
步骤二：选择合适的串口库在C语言中，你可以选择使用合适的串口库来简化串口通信的编程工作。
常见的串口库包括Windows系统中的WinAPI、Linux系统中的termios库等。
选择库的时候，需根据你所使用的操作系统和开发环境进行选择。
步骤三：打开串口在开始使用串口进行通信之前，需要先打开串口。
使用串口库的函数，可以根据需要选择打开特定的串口，一般通过指定串口名称或者端口号来进行打开。
打开串口的函数可能返回一个文件描述符或者句柄，用于后续的读写操作。
步骤四：配置串口参数打开串口之后，需要进行串口参数的配置。
这包括波特率、数据位数、校验位和停止位等参数的设置。
一般通过调用相应的函数，将需要设置的参数传递给串口库，以完成参数的配置。
步骤五：读取串口数据配置完串口参数后，你可以开始读取串口数据。
通过调用读取函数，你可以从串口接收缓冲区中获取数据，并进一步进行处理。
读取函数可能会阻塞程序执行，直到有数据可读取为止。
步骤六：发送串口数据与读取串口数据相对应的是发送串口数据。
通过调用相应的发送函数，你可以将你要发送的数据写入串口发送缓冲区，等待发送。
发送函数可能会阻塞程序执行，直到数据成功发送。
步骤七：关闭串口在程序结束时，需要关闭已经打开的串口。
通过调用相应的函数，可以完成串口的关闭。
用c语言实现串口读写程序
用c语言实现串口读写程序一、前言串口通信是一种常见的通信方式，它可以实现单片机与计算机之间的数据传输。
在嵌入式系统中，使用串口通信可以方便地进行调试和数据传输。
本文将介绍如何使用C语言实现串口读写程序。
二、硬件准备在进行串口通信之前，需要准备好相应的硬件设备。
一般来说，需要一台计算机和一个串口转USB模块（或者直接使用带有串口接口的计算机）。
同时，在单片机端也需要连接一个串口模块。
三、C语言编程实现1. 打开串口在C语言中，可以通过打开文件的方式来打开串口设备。
下面是一个示例代码：```#include <stdio.h>#include <fcntl.h>#include <termios.h>int open_serial_port(const char *device_path, int baud_rate) {int fd;struct termios options;fd = open(device_path, O_RDWR | O_NOCTTY | O_NDELAY); if (fd == -1) {perror("open_serial_port: Unable to open device");return -1;}fcntl(fd, F_SETFL, 0);tcgetattr(fd, &options);cfsetispeed(&options, baud_rate);cfsetospeed(&options, baud_rate);options.c_cflag |= (CLOCAL | CREAD);options.c_cflag &= ~PARENB;options.c_cflag &= ~CSTOPB;options.c_cflag &= ~CSIZE;options.c_cflag |= CS8;options.c_lflag &= ~(ICANON | ECHO | ECHOE | ISIG);options.c_oflag &= ~OPOST;tcsetattr(fd, TCSANOW, &options);return fd;}```在上述代码中，open_serial_port函数用来打开串口设备，并设置相应的参数。
C语言实现串口通信
C语言实现串口通信在使用系统调用函数进行串口通信之前，需要打开串口设备并设置相关参数。
打开串口设备可以使用open(函数，设置串口参数可以使用termios结构体和tcsetattr(函数。
以下是一个简单的串口通信接收数据的示例代码：```c#include <stdio.h>#include <stdlib.h>#include <fcntl.h>#include <unistd.h>#include <termios.h>int mainint fd; // 串口设备文件描述符char buff[255]; // 存储接收到的数据int len; // 接收到的数据长度//打开串口设备fd = open("/dev/ttyS0", O_RDONLY);if (fd < 0)perror("Failed to open serial port");return -1;}//设置串口参数struct termios options;tcgetattr(fd, &options);cfsetspeed(&options, B1200); // 设置波特率为1200 tcsetattr(fd, TCSANOW, &options);//接收数据while (1)len = read(fd, buff, sizeof(buff)); // 从串口读取数据if (len > 0)buff[len] = '\0'; // 将接收到的数据转为字符串printf("Received data: %s\n", buff);}}//关闭串口设备close(fd);return 0;```这段代码首先通过open(函数打开串口设备文件"/dev/ttyS0"，然后使用tcgetattr(函数获取当前设置的串口参数，接着使用cfsetspeed(函数设置波特率为1200，最后使用tcsetattr(函数将设置好的串口参数写回。
用C语言程序实现串行通信接口技术
收， 称为通用异步发送胺 收 用来节省 ＣＵ的时间， 器， Ｐ 提高
收稿 日期 ：０ ２ ０ — ２ ２１—４０
作者简 介 ： 文杰（ ９ ５ ）男 ， 宁职业技术学 院讲师 。 施 １７ 一 ， 咸
２１年 ６ ０２ 月
天 津 市 经 理 学 院 学 报
Ｊｕｎｌ ｆ ｉ ｊ ａａｅ Ｃ ｌｇ ｏｒａ ｏ ａ ｉ Ｍ ｎｇｒ ｏ ｅｅ Ｔ ｎｎ ｌ
程序运行的效率， ＭＰ Ｉ Ｃ系列通常采用 ８５Ｕ Ｒ Ｂ ２０ Ａ Ｔ来处理 串行通信。
二、编程
查询通信方式接 口 程序， 是一典型的数据采集程序。其
中 ｂ Ｏ （ ｉ Ｓ ）函数初始化 Ｃ Ｍ 此函数实际调用 ＢＯ ｏＣ ｍ Ｏ １（ ＩＳ
请要求（ 打开串口） ， 通信完成 后必须释放资源， 即关闭串口。 Ｐ ｃ系列机可以通过 Ｄ Ｓ Ｏ 调用 ，ＩＳ ＢＯ 调用或直接存取硬件来 存取串行口， Ｄ Ｓ Ｂ Ｓ 但 Ｏ 和 Ｉ 功能调用均为查询方式， Ｏ 需数 根信号线连接或彼此间 互相短接， 需握手信号， 不提供中 断 功能， 难以实现高效率的 通信， 为提高通信效率可采用直接 访问串行 口端口地址的方式， 并用 Ｃ语言来编写串行通信查 询和中断两种方式的接口 程序。
及时将之读出， 以免后续字符重叠 ， 发生溢出错误 ，Ａ Ｔ有 ＵＲ
、
串口 通信的基本原理
用 ｒ 规程的异步通信适配器的 ＥＡ Ｓ２２ 接 口标 Ｉ ． Ｉ ＩＲ 一３Ｃ
准， 选择单向 不平衡传输方式， 采用负逻辑电 既逻辑 １ 平， 表 示为 信号电平一５ ， １ 逻辑０ Ｖ 表示为信号电 １ ， 平＋５ 其通信规 Ｖ
串口 的本质功能是作为 ＣＵ Ｐ 和串１ ３ 通信设备间的编码 转换器。当数据从 ＣＵ经过串口发送出去时， Ｐ 字节数据转换

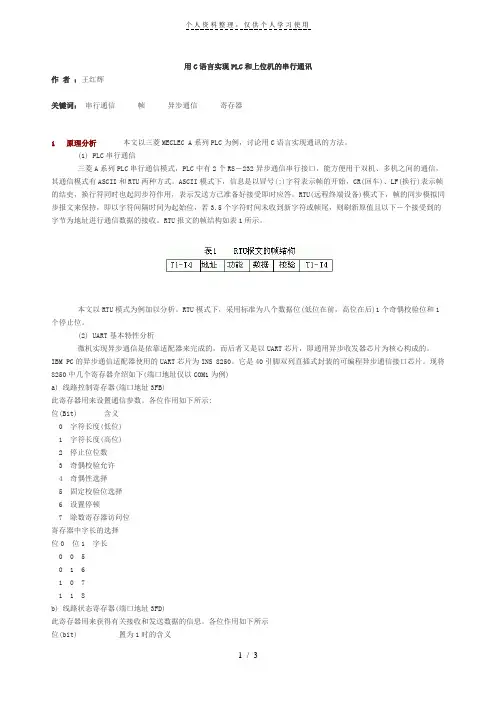

用C语言实现PLC和上位机的串行通讯
用C语言实现PLC和上位机的串行通讯作者：王红辉关键词：串行通信帧异步通信寄存器1 原理分析本文以三菱MECLEC A系列PLC为例，讨论用C语言实现通讯的方法。
(1) PLC串行通信三菱A系列PLC串行通信模式，PLC中有2个RS－232异步通信串行接口，能方便用于双机、多机之间的通信，其通信模式有ASCII和RTU两种方式。
ASCII模式下，信息是以冒号(:)字符表示帧的开始，CR(回车)、LF(换行)表示帧的结吏，换行符同时也起同步符作用，表示发送方已准备好接受即时应答。
RTU(远程终端设备)模式下，帧的同步模拟同步报文来保持，即以字符间隔时间为起始位，若3.5个字符时间未收到新字符或帧尾，则刷新原值且以下－个接受到的字节为地址进行通信数据的接收。
RTU报文的帧结构如表1所示。
本文以RTU模式为例加以分析。
RTU模式下，采用标准为八个数据位(低位在前，高位在后)1个奇偶校验位和1个停止位。
(2) UART基本特性分析微机实现异步通信是依靠适配器来完成的，而后者又是以UART芯片，即通用异步收发器芯片为核心构成的。
IBM PC的异步通信适配器使用的UART芯片为INS 8250。
它是40引脚双列直插式封装的可编程异步通信接口芯片。
现将8250中几个寄存器介绍如下(端口地址仅以COM1为例)a) 线路控制寄存器(端口地址3FB)此寄存器用来设置通信参数。
各位作用如下所示:位(Bit) 含义0 字符长度(低位)1 字符长度(高位)2 停止位位数3 奇偶校验允许4 奇偶性选择5 固定校验位选择6 设置停顿7 除数寄存器访问位寄存器中字长的选择位0 位1 字长0 0 50 1 61 0 71 1 8b) 线路状态寄存器(端口地址3FD)此寄存器用来获得有关接收和发送数据的信息。
各位作用如下所示位(bit) 置为1时的含义0 字符以接收到且放在接收缓冲寄存器中1 接收缓冲寄存器中原有数据在读出之前被新来数据破坏2 输入字符奇偶校验错3 输入字符停止位错4 收到停顿信号(BREAK)5 UART以准备好接受下一个新的待发送字符6 待传送字符以发出7 不用c) 除数寄存器(高位字节端口地址3F9，地位字节端口地址3F8)波特率十六进制数低位字节高位字节2400 60H 0 604800 18H 0 189600 0CH 0 0C2 应用研究我们在开发低成本集散系统中，研究了PLC与上位机IBM PC486之间的串行通信。
c语言串口编程实例
c语言串口编程实例摘要：1.串口编程基础2.C 语言串口编程步骤3.C 语言串口编程实例4.实例详解5.总结正文：一、串口编程基础串口编程是指通过计算机串行接口进行数据通信的编程方式。
串口（Serial Port）是一种计算机硬件接口，可以通过串行通信传输数据。
与并行通信相比，串行通信只需一条数据线，传输速度较慢，但具有线路简单、成本低的优点。
因此，串口编程在电子设备、计算机外设、通信设备等领域有广泛的应用。
二、C 语言串口编程步骤1.包含头文件：在使用C 语言进行串口编程时，首先需要包含头文件`<reg52.h>`或`<intrins.h>`。
2.配置串口：配置串口包括设置波特率、数据位、停止位、奇偶校验等参数。
3.初始化串口：初始化串口主要是初始化串口硬件，如配置UART（通用异步收发器）等。
4.打开串口：打开串口是指使能串口通信功能，以便数据传输。
5.读写串口：通过`in`和`out`语句实现数据的输入输出。
6.关闭串口：在数据传输完成后，需要关闭串口以节省资源。
7.串口通信：通过循环寄存器、缓存寄存器或FIFO（先进先出）等方法实现数据的收发。
三、C 语言串口编程实例以下是一个简单的C 语言串口编程实例，该实例通过串口发送数据“Hello, World!”：```c#include <reg52.h>#include <intrins.h>sbit UART_TXD = P3^1; // 配置UART TXD 引脚void init_uart(); // 初始化UART 函数void send_data(unsigned char dat); // 发送数据函数void main(){init_uart(); // 初始化UARTsend_data("H"); // 发送字符"H"send_data("e"); // 发送字符"e"send_data("l"); // 发送字符"l"send_data("l"); // 发送字符"o"send_data(" "); // 发送空格send_data("W"); // 发送字符"W"send_data("o"); // 发送字符"r"send_data("r"); // 发送字符"l"send_data("d"); // 发送字符"d"while(1); // 循环等待}void init_uart() // 初始化UART 函数{TMOD = 0x20; // 设置定时器1 为工作状态TH1 = 0xfd; // 设置定时器1 的计数值TL1 = 0xfd; // 设置定时器1 的计数值TR1 = 1; // 使能定时器1SCON = 0x40; // 设置串口工作状态ES = 0; // 开总中断EA = 1; // 开总中断允许}void send_data(unsigned char dat) // 发送数据函数{SBUF = dat; // 将数据存入缓存寄存器while(!TI); // 等待发送缓存清空TI = 0; // 清空发送缓存}```四、实例详解1.配置串口：通过设置UART TXD 引脚为P3.1，确定波特率、数据位、停止位和奇偶校验等参数。
零基础学单片机C语言程序设计 第11章 C51串行接口程序设计
（4）执行写发送缓冲器SBUF语句，示例如下：
SBUF=0x76;
//将0x76送入发送缓冲器
（5）在发送移位脉冲的作用下，数据帧依次从TXD引脚发出。
（6）在8位串行数据发送完毕后，也就是在插入停止位的时候，使TI 置1，用以通知CPU可以发送下一帧的数据。此时可以采用查询或者中 断两种方式来获知TI是否置位。当TI置位后，C51程序中清零TI，以便 于发送下一个数据。
串 行 控 制 寄 存 器 （98H）
RXD（P3.2）
11.1.3 串行接口控制寄存器SCON
控制寄存器SCON的字节地址为98H，可进行位寻址。该寄存 器用于选择串行通信的工作方式和某些控制功能，包括接 收/发送控制及设置状态标志等。
D7 D6 D5 D4 D3 D2 D1 D0
字节地址：98H
第11章 C51串行接口程序设计
11.1 51系列单片机的串行接口
51系列单片机内部集成的全双工串行通信接口电路，常称 为UART。该串行接口电路功能很强，不仅可以进行串行异 步数据的发送和接收，也可以作为一个同步移位寄存器使 用。
11.1.1 单片机串行通信概述
单片机和外部设备可以采用并行通信和串行通信两种方法 进行数据传输。
11.3.3 模式1的数据接收及C51程序设计
串行口的工作模式1为10位异步发送接收方式，单片机RXD 引脚为数据接收端。模式1接收数据中的定时信号可以有两 种，接收移位脉冲和接收字符的检测脉冲。
串行口模式1接收数据时的接收移位脉冲，由定时器1的溢 出信号和波特率倍增位SMOD来共同决定，即由定时器1的溢 出率经过16分频或32分频得到。
P1.0 P1.1 单 P1.2 片 P1.3 机 P1.4 1 P1.5 P1.6 P1.7
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｃ语言实行串行通信接口程序
摘要:本文说明了异步串行通信(rs-232)的工作方式,探讨了查
询和中断两种软件接口利弊。
关键词:c语言串行通信
串行通信既有线路简单的优点同时也有它的缺点,即通信速率无法同并行通信相比,实际上eia rs-232c在标准条件下的最大通信速率仅为20kb/s。
尽管如此,大多数外设都提供了串行口接口,尤其在工业现场rs-232c的应用更为常见。
ibm pc及兼容机系列都有
rs-232的适配器,操作系统也提供了编程接口,系统接口分为dos功能调用和bios功能调用两种:dos int 21h的03h和04h号功能调用为异步串行通信的接收和发送功能;而bios int 14h有4组功能调用为串行通信服务,但dos和bios功能调用都需握手信号,需数根信号线连接或彼此间互相短接,最为不便的是两者均为查询方式,不提供中断功能,难以实现高效率的通信程序,为此本文采用直接
访问串行口硬件端口地址的方式,用c语言编写了串行通信查询和中断两种方式的接口程序。
1. 串行口工作原理
微机串行通信采用eia rs-232c标准,为单向不平衡传输方式,信号电平标准±12v,负逻辑,即逻辑1(marking)表示为信号电平-12v,逻辑0(spacing)表示为信号电平 12v,最大传送距离15米,最大传送速率19.6k波特,其传送序列如图1,平时线路保持为1,传送数据开始时,先送起始位(0),然后传8(或7,6,5)个数据位(0,1),接着可
传1位奇偶校验位,最后为1～2个停止位(1),由此可见,传送一个ascii字符(7位),加上同步信号最少需9位数据位。
串行通信的工作相当复杂,一般采用专用芯片来协调处理串行数据的发送接收,称为通用异步发送/接收器(uart),以节省cpu的时间,提高程序运行效率,ibm pc系列采用8250 uart来处理串行通信。
在bios数据区中的头8个字节为4个uart的端口首地址,但dos 只支持2个串行口:com1(基地址0040:0000h)和com2(基地址0040:0002h)。
8250 uart共有10个可编程的单字节寄存器,占用7个端口地址,复用地址通过读/写操作和线路控制寄存器的第7位来区分。
注:dlab为线路控制寄存器第七位在编写串行通信程序时,
若采用低级方式,只需访问uart的这10个寄存器即可,相对于直接控制通信的各个参量是方便可靠多了。
其中modem控制/状态寄存器用于调制解调器的通信控制,一般情况下不太常用;中断状态/标志寄存器用于中断方式时的通信控制,需配合硬件中断控制器8259的编程;波特率因子高/低字节寄存器用于初始化串行口时通信速
率的设定;线路控制/状态寄存器用于设置通信参数,反映当前状态;发送/接收寄存器通过读写操作来区分,不言而喻用于数据的发送
和接收。
2. 编程原理
程序1为查询通信方式接口程序,为一典型的数据采集例程。
其中bioscom()函数初始化com1(此函数实际调用bios int 14h中断0号功能)。
这样在程序中就避免了具体设置波特率因子等繁琐工作,
只需直接访问发送/接收寄存器(3f8h)和线路状态寄存器(3fdh)来控制uart的工作。
线路状态寄存器的标志内容如下:
第0位 1=收到一字节数据
第1位 1=所收数据溢出
第2位 1=奇偶校验错
第3位 1=接收数据结构出错
第4位 1=断路检测
第5位 1=发送保存寄存器空
第6位 1=发送移位寄存器空
第7位 1=超时
当第0位为1时,标志uart已收到一完整字节,此时应及时将之读出,以免后续字符重叠,发生溢出错误,uart有发送保持寄存器和发送移位寄存器。
发送数据时,程序将数据送入保持寄存器(当此寄存器为空时),uart自动等移位寄存器为空时将之写入,然后把数据转换成串行形式发送出去。
本程序先发送命令,然后循环检测,等待接收数据,当超过一定时间后视为数据串接收完毕。
若接收到数据后返回0,否则返回1。
若以传送一个ascii字符为例,用波特率9600 b/s,7个数据位,一个起始位,一个停止位来初始化uart,则计算机1秒可发送/接收的最大数据量仅为9600/9=1074字节,同计算机所具有的高速度是无法相比的,cpu的绝大部分时间耗费在循环检测标志位上。
程序2是一组中断方式通信接口程序。
微机有两条用于串行通信
的硬件中断通道irq3(com2)和irq4(com1),对应中断向量为obh和och,可通过设置中断屏蔽寄存器(地址21h)来开放中断。
置1时屏蔽该中断,否则开放中断。
硬件中断例程必须在程序末尾往中断命令寄存器(地址20h)写入20h,即:
mov al, 20h
out 20h, al用以将当前中断服务寄存器清零,避免中断重复响应。
每路uart有4组中断,程序可通过中断允许寄存器(3f9h)来设置开放那路中断。
这4组中断的位标志如下:
第0位 1=接收到数据
第1位 1=发送保持寄存器为空
第2位 1=接收数据出错
第3位 1=modem状态寄存器改变
第4～7位为0
在中断例程中检查uart的中断标志寄存器(3fah),确定是哪一组事件申请中断。
该寄存器第0位为0时表示有中断申请,响应该中断并采取相应措施后,uart自动复位中断标志;第2,1位标志中断类型,其位组合格式如下:代码中断类型复位措施11接收出错读线路状态寄存器10接收到数据读接收寄存器01发送寄存器空输出字符至发送寄存器00modem状态改变读modem状态寄存器这4组中断的优先级为0号最低,3号最高。
3. 结论
上述程序采用c语言编写,在borland c 2.0集成环境中调试通过,为简单起见,只考虑了使用发送/接收两条信号线的情况,并未考虑使用握手信号线。
在实际应用中这两组程序尚有一些可修改之处。
