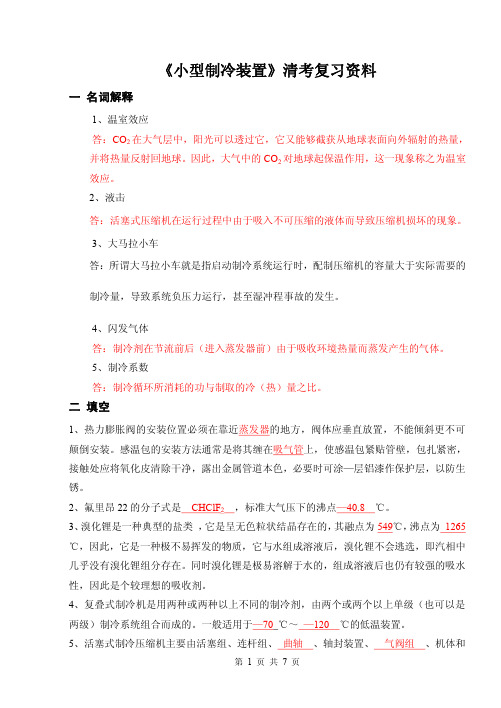

《小型制冷装置》清考复习资料一 名词解释1、温室效应答：CO2 在大气层中，阳光可以透过它，它又能够截获从地球表面向外辐射的热量， 并将热量反射回地球。
因此，大气中的 CO2 对地球起保温作用，这一现象称之为温室 效应。
2、液击答：活塞式压缩机在运行过程中由于吸入不可压缩的液体而导致压缩机损坏的现象。
3、大马拉小车答：所谓大马拉小车就是指启动制冷系统运行时，配制压缩机的容量大于实际需要的 制冷量，导致系统负压力运行，甚至湿冲程事故的发生。
4、闪发气体答：制冷剂在节流前后（进入蒸发器前）由于吸收环境热量而蒸发产生的气体。
5、制冷系数答：制冷循环所消耗的功与制取的冷（热）量之比。
二 填空1、热力膨胀阀的安装位置必须在靠近蒸发器的地方，阀体应垂直放置，不能倾斜更不可 颠倒安装。
感温包的安装方法通常是将其缠在吸气管上，使感温包紧贴管壁，包扎紧密， 接触处应将氧化皮清除干净，露出金属管道本色，必要时可涂—层铝漆作保护层，以防生 锈。
2、氟里昂 22 的分子式是 CHClF2 ，标准大气压下的沸点—40.8 ℃。
3、 溴化锂是一种典型的盐类 ， 它是呈无色粒状结晶存在的， 其融点为 549℃， 沸点为 1265 ℃，因此，它是一种极不易挥发的物质，它与水组成溶液后，溴化锂不会逃选，即汽相中 几乎没有溴化锂组分存在。
同时溴化锂是极易溶解于水的，组成溶液后也仍有较强的吸水 性，因此是个较理想的吸收剂。
4、复叠式制冷机是用两种或两种以上不同的制冷剂，由两个或两个以上单级（也可以是 两级）制冷系统组合而成的。
一般适用于—70 ℃～ —120 ℃的低温装置。
5、活塞式制冷压缩机主要由活塞组、连杆组、 曲轴 、轴封装置、 气阀组 、机体和缸套六大部件组成。
6、氨管一律采用无缝钢管，禁止使用 铜 或 铜合金 管或管零件。
氟利昂管路则常采用 铜 管， 系统容量较大时采用无缝钢管。
为了减少管道和制冷剂充灌量以及系统的压力降， 配管应尽可能短而直。
