建筑工程机电设备安装施工技术要点与管理措施
建筑工程机电设备安装施工技术要点与管理措施摘要：在建筑行业发展进程中，机电设备安装施工是保障整个建筑工程顺利交付、投入使用的关键性因素，主要是因为机电设备安装施工内容中包含非常多的内容和工序流程，比如，建筑工程中的各种应用设备，以及普通民众居住生活所需要的水电气设备安装等。
所以，在进行机电设备安装施工技术应用时，要严格对施工技术、施工流程和使用要求进行把控，以此种方式来对建筑工程中的机电设备安装施工质量进行控制，保障机电设备后期安全正常的运行，提高建筑工程施工质量安全。
关键词：建筑工程、机电设备安装、施工技术要点、管理措施一、建筑工程中机电设备安装施工技术实施要点框架（一）进行建筑模型的实施构建在进行建筑模型构建时要利用BIM技术。
一是明确设计总体思路，对施工图纸中各个管线的标准高度进行梳理完善，还要将其中常见的问题进行记录罗列出来，形成一个清楚的问题清单，按照清单来对图纸中的问题进行修改。
二是利用BIM技术进行模型构建，同时对施工总体管线的施工顺序进行提前准备和判断，并将施工中的重点内容进行模型构建。
与施工过程相比，模型的构建会有一定的相似性，设计人员要先进行主管道模型的构建，然后再进行支管道模型的构建。
三是将各个机电设备、立管井结构、管路结构等设置到模型中，此时，需要重点对管线进行综合性设计，并且BIM模型要严格按照建筑工程的施工进度和流程来进行。
在建模阶段时间相对比较富裕，所以需要对建模的内容进行详细分析、确认，之后还要对施工图纸进行调整完善，为现场施工做出详细参考。
（二）对管线进行综合性调整优化要在管道出现冲突时，设计人员要按照整个建筑工程机电设备施工规范的总体要求进行科学规避，并且还要按照重力排水管优先设计的原则，对无压管道进行避让，冷热水管道中热水管道优先，大小管径要大管径优先，水风管道风管道优先，电水管道水管道优先。
另外，在对机电设备的线路进行布置时，需要对管道线路中相邻挂线之间的距离、支架、吊架的尺寸、保温层的厚度、各个机电设备的外形尺寸等进行充分考虑分析，同时，还要对管廊内部、梁内部的管道进行有序的排列。
装配式建筑施工现场管线与设备安装的技术要求

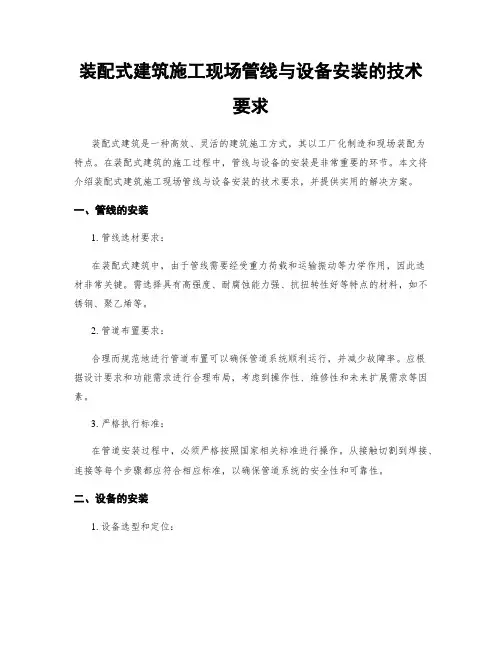

装配式建筑施工现场管线与设备安装的技术要求装配式建筑是一种高效、灵活的建筑施工方式，其以工厂化制造和现场装配为特点。
在装配式建筑的施工过程中，管线与设备的安装是非常重要的环节。
本文将介绍装配式建筑施工现场管线与设备安装的技术要求，并提供实用的解决方案。
一、管线的安装1. 管线选材要求：在装配式建筑中，由于管线需要经受重力荷载和运输振动等力学作用，因此选材非常关键。
需选择具有高强度、耐腐蚀能力强、抗扭转性好等特点的材料，如不锈钢、聚乙烯等。
2. 管道布置要求：合理而规范地进行管道布置可以确保管道系统顺利运行，并减少故障率。
应根据设计要求和功能需求进行合理布局，考虑到操作性、维修性和未来扩展需求等因素。
3. 严格执行标准：在管道安装过程中，必须严格按照国家相关标准进行操作。
从接触切割到焊接、连接等每个步骤都应符合相应标准，以确保管道系统的安全性和可靠性。
二、设备的安装1. 设备选型和定位：在装配式建筑中，设备的选型是非常重要的。
需要根据建筑功能需求、使用人数和空间限制等因素选择合适的设备，并进行科学合理地定位。
为了确保各个设备之间的通风、排水等要求，应遵循相应规范进行布置。
2. 安装技术要求：设备安装过程中应严格按照操作手册或相关技术标准进行施工。
特别是涉及到电气设备的安装，在接线、接地等方面应符合国家电气规范，以确保施工质量和用电安全。
3. 考虑易维护性：在设备安装时，也要考虑未来的维护保养。
尽量将易损件、易损部位设置在便于检修和更换的位置，提高日后维护效率。
三、现场施工管理1. 施工预案和计划编制：在装配式建筑施工现场管线与设备安装前，需编制详细的施工预案和计划。
包括材料统计、人员组织、施工步骤等内容，并合理安排施工时间，确保施工进度与质量。
2. 严格的验收标准：在管线和设备施工完成后，进行验收是必不可少的环节。
应根据相关标准制定严格的验收规范，对管道系统和设备进行全面检查，并填写相应的记录，以便后续维护使用。
江苏省建筑安装工程施工技术操作规程(设备安装)(pdf)
应交替使用，以防止丝锥扭断。
1.2.4. 板牙
1.2.4.1. 圆杆直径的确定可通过式（2.2.4）计算或查表 2.2.4 来确定。
D≈d-0.13t
(2.2.4)
式中 D——圆杆直径（mm）
d——螺丝外径（mm）
t——螺距（mm）
Page 4 of 95
螺纹直径
M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 M42 M48 M52 M60 M64 M68
15.4
2.5
17.7
17.85
2.5
19.7
19.85
3/4
18.3
18.5
2.5
21.7
21.85
7/8
21.4
21.6
3
23.65
23.8
1
24.5
24.8
3
26.65
26.8
1¼
30.7
31
3.5
29.6
29.8
1½
4
35.6
35.8
37
37.3
4.5
41.55 41.75
5
47.5
47.7
1.2.3.2. 攻丝操作应符合下列要求：
1.2.3.2.1. 把头锥装在铰手上并插入孔内，应使丝锥与工作表面垂直，右手握
住铰杆中间，加适当的压力，并顺时针转动（左旋螺丝逆时针转
动）。
1.2.3.2.2. 在切削部分吃入工件 1-2 圈时，检查丝锥与工作表面的垂直度，然
后两手平稳地继续旋转铰手，这时不需要加压力。
1.2.2.2. 麻花钻的刃磨方法可按下列程序进行： 1.2.2.2.1. 一手握住钻身靠在砂轮的搁架上作支点，另一手握住钻柄，使钻身 水平，钻头中心线和砂轮面成φ角，然后将刃口平行地接触砂轮面 （不低于砂轮中心），逐步加力。 1.2.2.2.2. 在刃磨过程中将钻头沿钻头轴线顺时针旋转 350-450，钻柄向下摆动 约等于后角。 1.2.2.2.3. 刃磨后目测检查：将钻头竖起，立在眼前，两眼准视，将钻头绕轴 心线反复旋转 1800 观看两刃口高度应一致。
建筑设备施工安装技术
3.2.5 检修平台及小室
地下管道安装敷设时,设有套筒补偿器、阀门、放水阀、排气阀和除污装 置等管道附件处以及管道分支处,应设置检查井或小室,架空管道一般应设置 检修平台 热力管道的分支连接多为挑接,安装时应注意高点排气、低点泄水,在管网 敷设过程中,还应注意管道由于挑接而发生的标高变化。管道挑接做法如图 3-103所示
3.1.4 室内供暖系统的试压、清洗与试运行-2
3.试运行：室内供暖系统的试运行在清洗后进行 供暖时锅炉房内、用户入口处应设专人负责,室内系统可分环、分片包干, 供暖未进入正常状况不得擅离岗位,应不断巡视,发现情况及时报告并迅速抢 修 单独的热水锅炉房供暖系统供暖时,应先向锅炉充水,然后点火升温 当使用正式供暖工程作为冬季施工临时供暖时,由于各种原因会引起的管 道变形,应在冬季施工停止使用后,予以调整和修理
3.1.4 室内供暖系统的试压、清洗与试运行-3
4.初调试：当供暖系统各部分温度不均匀时,应进行初调节。初调节时一 般都是先调节各用户和大环路间的流量分配,然后调整室内系统各立管以及 立管上下各散热器间的流量分配。蒸汽供暖系统也应进行初调节,使各散热 器放热均衡,回水通畅,一般也是依靠开、关有关阀门来进行 5.工程验收：室内供暖系统应按分项、分部或单位工程验收，单位工程验 收时应有施工、设计、建设单位参加并做好验收记录。质量合格,文件齐备, 试运行正常的系统,才能办理竣工验收手续
3.2.6 热力管道的试压和验收-2
2.热力管道的严密性测试 热力管道和热力站的严密性试验一般伴随强度试验进行,低温热水 (<130℃)和低压蒸汽(<0.7MPa)管网的强度试验合格后将水压降至工作压力, 城市热网的一、二次管网应为设计压力的1.25倍,且不小于0.60MPa,检查各 节点或检查井各接口焊缝是否严密,如不漏水则认为合格 3.热力管道的冲洗、调试与验收 热力管道试压后,应及时进行冲洗。通下敷设-2
建筑设备施工与安装技术课程设计
建筑设备施工与安装技术课程设计课程背景建筑设备施工与安装技术是一门针对建筑设备安装和施工方案设计的专业课程，是建筑工程专业学生必修的一门课程。
随着对建筑环保和节能要求的不断提高，对于建筑设备施工和安装技术的要求也越来越高，加强该课程教学是非常必要的。
课程目标本课程旨在让学生掌握建筑设备的安装与施工技术，依据建筑物需求规划、选择和安装各种设备，通过课程设计促进学生的实践能力和创新能力的培养，将理论知识有效地应用于实践当中。
课程大纲1.建筑设备安装原理与设计方案2.建筑设备选型与安装技术3.建筑设备施工流程与材料概述4.建筑电气设备安装与施工技术5.建筑给排水设备安装与施工技术6.建筑暖通空调设备安装与施工技术7.建筑照明设备安装与施工技术8.建筑消防设备安装与施工技术9.建筑设备安装调试与验收10.建筑设备维护与保养实际操作与应用1.学生需深入实践，掌握天然气管道底层及装饰性装修，包含进气管，出气管，陀螺浊流管，天然气点火器，以及所有必备配线及连接，了解安全标准。
2.学生还需要结合安装经验，对建筑物的设备建立最好的安装方案。
要实现该目的，学生需要对建筑设备的选型与安装技术有深入了解，掌握各种设备的特性和在建筑物中使用的方法。
3.通过实际项目实施，要求学生充分考虑建筑物建筑设计以及其他设施，完善安装方法、位置和制作。
4.项目实施结束后，学生需要按照验收标准进行验收，确保各项安全指标达到标准。
5.学生还需要学习建筑设备维护和保养知识，保证设备的正常运行和寿命。
课程评估1.课堂提问：学生需及时、准确、严密地回答老师提出的问题。
2.实际操作评估：对学生进行实际操作技能的考核，评估学生的技术水平和实际应用能力。
3.课程论文：学生需要提交一份研究或实验报告，用于评估其动手能力和团队协作能力。
4.课程考试：学生需要参加一次考试，评估其对课程的整体掌握程度，包括理论知识和实际操作技能的水平。
总结建筑设备施工与安装技术课程设计旨在通过理论与实践相结合的方式，培养并提高学生的动手能力、实际应用能力和团队协作能力，为其未来在建筑设备行业中的发展打下稳固基础。
建筑机电安装施工技术要点
建筑机电安装施工技术要点建筑机电安装施工技术是指在建筑物或其他工程项目中，用于安装各种机电设备、系统以及相关设施的施工技术。
这些技术不仅包括了机械、电气、电子等方面的知识，还涉及到土木工程、给排水工程、暖通空调工程等多个领域的知识。
以下是建筑机电安装施工技术的一些要点：一、施工前准备施工前要进行详细的设计方案论证和施工方案编制，包括机电设备的选型、布局以及安装顺序等。
同时要进行现场踏勘和检查，确保施工场地的合理性和设备材料的准备情况。
二、机电设备安装在安装机电设备之前要做好基础工作，包括场地平整、基础浇筑等。
安装过程中要注意设备的正确位置、垂直度和水平度，采用专业的起吊和安装设备，确保安装质量。
三、电气系统的安装电气系统的安装包括布线、绑扎、焊接、焊接等步骤。
要注意电线的规格选择、接头的可靠性和防水防腐蚀措施。
同时还要注意电气设备的接地和保护措施，确保施工质量和安全性。
四、给排水系统的安装给排水系统的安装包括水管、水泵、阀门、消防设备等的安装。
要保证水管的密封性和防漏性，阀门的灵活性和易操作性。
还要注意给排水系统与其他工程的协调性，确保整体的工艺流程。
五、暖通空调系统的安装暖通空调系统的安装包括风管、风机、空调机组等的安装。
要注意风管的连接密封、风机的选型和安装方向，空调机组的布局和冷凝水的排放等。
同时还要注意冷冻水系统和热水系统的安装和调试，确保系统的正常运行。
六、设备调试和试运行安装完成后要进行设备的调试和试运行，包括机械设备的运转测试、电气设备的接通测试、给排水系统的漏水测试以及暖通空调系统的温度和湿度测试等。
要记录并及时处理发现的问题，确保设备的正常运行。
七、施工质量和安全控制在整个施工过程中，要严格按照设计方案和相关标准进行施工，确保施工质量。
同时要加强施工现场的安全控制，采取防护措施，遵循作业规程和操作规范，防止施工事故发生。
总之，建筑机电安装施工技术的要点主要包括施工前准备、机电设备安装、电气系统的安装、给排水系统的安装、暖通空调系统的安装、设备调试和试运行以及施工质量和安全控制等。
建筑设备施工与安装技术第二版课程设计
建筑设备施工与安装技术第二版课程设计一、课程目标本课程是建筑设备施工与安装技术的二版，旨在通过理论讲授和实践操作相结合，使学生掌握建筑设备施工和安装的操作技能，在现代建筑施工中扮演重要角色。
二、教学内容1.建筑设备施工的基本原理通过引导学生学习基础理论知识，包括建筑工程基础、钢结构设计与施工、电气、水暖、通风、空调等建筑设备的基础原理，使学生了解建筑设备施工的基本要领。
2.建筑设备施工的操作技能学习建筑设备施工的各种操作技能，如起重机的操作、压力管道的安装和调试、建筑机械的维护和保养等。
同时，教师将现场操作带到课堂上来，使学生能够在实践中内化所学技能。
3.建筑设备施工的安全与监理通过案例教学和经验分享，介绍建筑设备施工的安全问题和监理方法。
重点关注施工过程中存在的危险因素和安全措施，并引导学生掌握监理要点，提高监理能力。
4.建筑设备施工的环保与节能教授建筑设备施工的环保与节能知识，使学生了解建筑设备施工与节能环保之间的关系，逐步形成保护环境、珍惜资源的意识，同时也促进绿色建筑的发展。
三、教学方法本课程采用理论与实践相结合的教学方法。
在理论阶段，教师采用PPT等多媒体教学方式，注重概念的讲解和理论与实践的结合。
在实践阶段，学生将亲自操作施工设备并进行实践操作，在工地上进行模拟施工等实践活动。
在课程中，教师将与学生进行深入交流，引导学生探讨问题、分析解决方法、提升学生思维水平。
四、教材本课程教材《建筑设备施工与安装技术》二版，既包含基础理论，也涵盖实际应用和案例分析，适合本课程授课理论和实践操作。
教材内容详实全面，风格简洁实用，适合本课程的教学特点。
五、教学评价本课程将采用多种评价方式，包括平时成绩和实践操作成绩。
平时成绩主要考核学生对理论知识的掌握程度；实践操作成绩主要考核学生现场操作施工设备的能力和实践操作的技能。
同时注重学生思维思考、演讲表达、事故处理能力的评价，旨在全面提高学生的知识水平和实践能力。
建筑安装工程施工技术要求
建筑安装工程施工技术要求（1）卫浴、洁具、灯具、开关、插座等设备设施安装时需根据图纸及现场实际施工情况确定安装位置。
（2）照明图纸中需采取智能照明控制的区域和部位，需联系专业设备厂家根据照明设计图纸及设计要求，进行深化设计，并提交相关技术资料及设计图纸，经建设单位认可后方可施工。
（3）建筑给水、排水、照明所使用的材料、成品、半成品、配件、器具，应有产品合格证书和性能检测报告，材料的品种、规格、性能等必须符合国家现行标准和设计要求，产品质量经现场复检合格。
（4）建筑给水、排水、照明管线敷设、灯具、开关、插座等安装时，不应随意在墙面、楼面上开洞、开槽，确实需要时，应征求监理、招标人同意后，采用专用工具统一实施。
（5）电气照明系统安装完成后应对每一处用电装置进行通路试验；防雷接地系统安装完成后还应进行电阻测定，检测接地电阻必须有监理、招标人参加。
（6）建筑给排水管道安装完成后应按设计要求进行水压试验。
（7）重型灯具、水管及有震动的电器、风道等，须另行吊挂在顶板上，不得与本吊顶工程的龙骨相连。
（8）轻型灯具、风口等可吊挂在原有龙骨上，但必须作加固处理。
（9）装饰工程施工中做好与建筑安装施工的协调配合工作，在保证装饰效果前提灯具、烟感器、风口百页、消防喷淋头等位置做到均衡布置。
个别设备影响整体效果时在不影响使用功能前提下做适当调整。
（10）风口百页颜色均以单体所在位置周围墙、顶面饰面材料颜色为准。
（11）检修口均为成品金属隐藏型检修口。
（12）本工程中所有灯箱、灯槽内灯具不得直接安装在可燃材料上，若基层板为B1级板时，应在面上再加一层石膏板。
（13）当照明灯具的高温部位靠近非A级材料时，应采取隔热，散热等防火保护措施，灯饰使用材料的燃烧性能不应低于B1级。
（14）配电箱安装在不低于B1级的装修材料上。
（15）穿楼板的管道定位后，管道与楼板四周的缝隙用掺有膨胀剂的细石混凝土或水泥砂浆堵堵塞严实，地面找平时应使管根部略高出地面，并在找平层与管道之间预留凹槽8x8mm，内填柔性密封胶的防水套管应高出地面面层不小于20mm，管道与套管间应预留6~8mm的缝隙，缝内先填充聚苯乙烯或聚乙烯泡沫条，再用弹性密封材料封口，并在套管周围加大地面坡度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1.2 钢管的加工-1
1.钢管的套螺纹加工 螺纹加工就是利用管螺纹机在管子端头套出外螺纹,以便进行管子与配件 的螺纹连接，管子螺纹加工有手工加工和机械加工两种 (1)机械套螺纹 机械套螺纹常用的是管螺纹机，管螺纹机适用于各种用 途管子的切断、内口倒角、管子套螺纹和圆钢套螺纹 (2)手工套螺纹 手工套螺纹的工具叫铰板,也叫代丝,分为铰板和轻型铰 板，铰板由铸铁本体、前卡板、板牙、压紧螺钉、卡爪、后挡板、板牙松紧 螺钉和手柄等组成
图2-19 部分焊接管件
2.1.3 钢管的连接方法-1
钢管的连接方法有螺纹连接、法兰连接、焊接和沟槽连接等 1.钢管的螺纹连接 (1)在两根管子的端部套出管螺纹,然后用管子配件把管子连接起来,这就 是螺纹连接。螺纹连接常用工具有张开式管钳和链条式管钳两种；螺纹连接 常用的填料:对供暖空调系统或冷热水管道,可以采用聚四氟乙烯胶带，对于 介质温度超过115℃的管路可采用黑铅油 (2)钢管的螺纹连接 首先将要连接的两管接头螺纹头用麻丝按顺螺纹方 向缠上少许,再涂抹白铅油,涂抹要均匀,如用聚四氟乙烯胶带则更为方便,然 后用管钳拧紧管配件
图2-2 滚刀切管器
图2-3 砂轮切割机
2.1.1 钢管的切断-3
4.大管径切断与切坡口 大直径钢管有时可采用切断机械,常用的切断机械为切断坡口机,如图2-4 所示。这种切断机切管的同时完成坡口加工。它是由单相电动机、主体、传 动齿轮装置、刀架等组成,可以切断管径75~600mm的管子
图2-4 大管径切断与坡口机
钢管的切断方法很多,大体上可分手工切断和机械切断 1.钢锯切断 管径50mm以下的钢管一般采用锯切方法。锯切是常 用的一种手工切断方法 钢锯切断的优点是设备简单,灵活方便,节省电能,切口不收缩、不 氧化。缺点是速度慢,劳动强度大,切口平整度较难把握
图2-1 钢锯
2.1.1 钢管的切断-2
2.割刀切断 割刀又叫滚刀切管器,一般适用于管径40~100mm的管子，图 2-2所示为滚刀切管器 3.砂轮切割机 砂轮切割机又称砂轮无齿锯(图2-3),其工作原理是高速旋 转-6 铰板和轻型铰板
2.1.2 钢管的加工-2
2.钢管的坡口加工 为了保证焊缝的抗拉强度,焊缝必须达到一定的熔深，管道的坡口可用气 割、砂轮机、手动机械和电动机械进行加工 电动机械加工的质量好,其中手提式磨口机体积小、质量轻,使用方便,适 合在施工现场进行坡口加工工作 手工加工坡口的方法经常被使用于现场条件较复杂的环境,其特点是操作 方便,受条件限制少。有用手锤和扁铲凿坡口、风铲(压缩空气作为动力)打 坡口以及用氧气割坡口等几种方法
2.3.3 陶土管接口连接
陶土管的接口多采用承插连接,一般常用的接口填料有黏土填充、水泥砂 浆填充以及沥青玛蹄脂填充 1.黏土接口：接口时所用的黏土为可塑性的,是不含砂或其他混合物的白 色油性黏土。黏土与水的比例为81.5%∶18.5% 2.水泥砂浆接口：普通陶土管一般采用水泥砂浆接口,因管径小,接口工作 多在沟槽内进行，水泥砂浆接口方法简单,容易操作,但因为是刚性接口,易 产生地基下沉而裂缝漏水的现象。对质量要求较高的地方,可采用沥青玛蹄 脂或石棉水泥填塞
2.1.3 钢管的连接方法-2
钢管的连接方法有螺纹连接、法兰连接、焊接和沟槽连接等 2.钢管的法兰连接： (1)法兰连接就是将固定在两个管口上的一对法兰中间放入垫片,然后用螺 栓将这对法兰拉紧,使其接合起来。 (2)法兰与管子的连接方法 法兰连接的工序是:法兰与钢管的点焊→校正 焊接→制垫→加垫→上螺栓→紧螺栓等
2.1.3 钢管的连接方法-4
钢管的连接方法有螺纹连接、法兰连接、焊接和沟槽连接等 4.沟槽连接 沟槽连接也称卡箍连接,是用专用开槽工具在钢管上压槽( 厚壁的管道可进行车槽),并配合连接配件使用的一种接口形式 沟槽连接的理论适用温度为-40~230℃,工作压力在2.5MPa左右,管径范围 DN32~DN250 沟槽连接管件包括刚性接头、挠性接头、机械管件等产品
图2-33 沟槽连接管接头及配件
2.1.3 钢管的连接方法-5
5.其他连接方式 (1)活结式、法兰式快装管件连接 (2)卡压式连接 (3)卡套连接 (4)专用接头连接
1
2.2铸铁管的加工及连接
2
3
4
5
6
7
2.2.1 铸铁管的切断
给水铸铁管以及稀土铸铁管、球墨铸铁管等管壁较厚的管道,可采用砂轮 锯机械切断方法 对普通排水铸铁管,由于其材质脆,管壁薄, 可采用手工切断,即用錾切方 法将其錾断
2.3.4 石棉水泥管接口连接
石棉水泥管大多为平口,其接口连接方法有刚性接口、半柔性接口和柔性 接口 1.刚性接口：石棉水泥管的刚性接口由套管和填料组成。套管可使用铸铁 套管或石棉水泥套管。接口的填料可使用石棉水泥、自应力水泥(膨胀水泥) 砂浆和黏结剂等材料 2.半柔性接口：半柔性接口的套管一般采用石棉水泥套管或钢筋混凝土套 管 3.柔性接口：石棉水泥管的柔性接口按构造不同,可分为套箍式、法兰式 和套箍式单面柔性接口三类
3.弯管的加工 (2)弯管画线 弯管的弯曲段展开长度为L=α π R/180=0.01745Ra (3)钢管冷弯 此方法管内不必装砂,通常用手动弯管器和液压弯管机,适 用于管径D≤175mm的管子。 (4)钢管热弯 该法是先将管子加热,提高其塑性,再将其弯成所需要的角 度
2.1.2 钢管的加工-5
4.三通管的加工制作 三通管是用于管道分支、分流处的管件,按主管与分支管的同异分为同径 三通和异径三通,按分支管轴线与主管轴线的夹角α 的大小分为正交三通 (α =90°)和斜交三通(α <90°)。 三通管的制作:首先应按照不同三通的展开图制作下料板,然后用下料板在 板材上或管道上画线切割,再进行卷制和焊接即可。
2.1.2 钢管的加工-3
3.弯管的加工 (1)弯管的质量要求：对弯管来说,外侧部分受拉力作用,使管子减薄,内侧 受压力作用,使管壁增厚。弯管过程中,还可能产生截面的椭圆变形，影响弯 管壁厚的主要因素是弯曲半径R,弯曲变形的大小与曲率半径R成反比
图2-7 弯管受力分析图
2.1.2 钢管的加工-4
2.1.3 钢管的连接方法-3
钢管的连接方法有螺纹连接、法兰连接、焊接和沟槽连接等 3.钢管的焊接 (1)氧乙炔焊 又称气焊,它是利用氧和乙炔的混合气体燃烧达到 3100~3300℃来熔化金属,进行焊接 (2)电弧焊接 在建筑设备安装工程中经常使用的是电焊,主要指的是电弧 焊接,它可分为手工电弧焊、半自动焊接和自动焊接三种方式 (3)焊接方式 气焊和电焊按焊缝的空间位置不同,可分为平焊、立焊、横 焊和仰焊四种情况 (4)安全措施 (5)焊接质量检查 焊接结束后,应对焊缝做质量检查
谢谢。
《建筑设备施工安装技术》第2章编写组
12
2.3常用非金属管的加
工及连接 3 4 5 6 7
2.3.1硬聚氯乙烯塑料管的加工及连接
1.机械加工 ：塑料管的坡口可用人工和机械两种方法制作。人工的方法 是用锉刀锉出坡口;机械的方法是用坡口机或机床加工坡口,再用粗锉磨坡口 表面 2.热加工：将塑料管加热以提高塑料管的塑性,使之在热状态下被加工成 所需要的形状 3.塑料管的连接：塑料管的连接方法主要有热风焊接、热熔连接、电熔连 接、承插连接、法兰连接和粘接连接等
2.3.2 混凝土管及钢筋混凝土管接口连接
混凝土管及钢筋混凝土管的接口分刚性和柔性两类,具体的接口方法因管 径大小而不同 1.承插式接口：小管径的混凝土管及钢筋混凝土管多制成承插式接口,接 口方法与铸铁管的承插接口基本相同,接口材料用水泥砂浆和油麻沥青水泥 砂浆等 2.抹带式接口：常用水泥砂浆抹带接口和钢丝网水泥砂浆抹带接口 3.套环接口：套环接口适用于地基不均匀地段或地基经处理后管段有可能 产生不均匀沉陷地段的排水管道上
2.1.1 钢管的切断-4
5.气割 钢管安装工程中常用的气割工具是射吸式割炬,如图2-5所示。气割的工作 原理是:利用氧气和乙炔气的混合气体点燃后的高温热流,将所需切割处进行 加热,待到被切割处金属在高温下熔化时,喷射高压氧气,使高温的钢材在纯 氧中燃烧生成四氧化三铁熔渣,随即被高压氧气吹掉,从而使管子被切掉
