消除有色烟羽技术路线与设备介绍
消除有色烟羽技术路线与设备介绍
消除有色烟羽技术路线与设备介绍本文介绍了工业窑炉消除有色烟羽的概念、政策法规和主要消白工艺路线对其各类型设备特点做了介绍，为工业炉窑用户和环保工程成套商环保达标升级改造提供参考。
标签：工业炉窑;消白;脱白;环保;超净排放;有色烟羽1、有色烟羽成因我国钢铁、电力、焦化、化工等许多行业脱硫大多采用湿法脱硫工艺，全国92%以上的燃煤机组采用湿法石灰石-石膏法工艺。
这种工艺采用脱硫浆液吸收烟气中的二氧化硫、三氧化硫，同时将烟温降低到50-55℃，产生低温饱和湿烟气，排空过程中，遇冷凝结成微小液滴，产生“有色烟羽”，俗称“大白烟”。
2、消白原因2011年底，北方地区持续大雾，能见度低，首次让PM2.5成为公众持续关注的话题。
2013年，提出雾霾名词。
2015年发改委、环保部等多部门提出“超低排放”，东部地区、中部地区、西部地区将分别在2017年、2018年和2020年前基本完成所有燃煤电厂的超低排放改造。
2017年，上海、浙江、天津、江西、唐山、邯郸、徐州、连云港、临汾等地陆续出台地方标准要求烟气脱白、治理有色烟羽。
湿法脱硫烟气中的PM10、大量水蒸气、SO3会加重雾霾，通过烟气消白设备去除绝大部分。
还可以利用消白设备截留利用凝水;回收利用余热;低投入低成本处理利用废水，去除SO3协助实现超净排放。
3、消白技術、工艺路线及其特点消白机理：脱白最关键的是降低烟气水蒸气过饱和凝结，单独加热烟气或让烟气冷凝产生凝结水的办法是降低水蒸气过饱和程度的一种方法，也可以通过降低烟气含水率同时加热烟气。
烟气加热法在一定条件下能够消除湿烟雨，但随着环境温度降低、环境湿度提高彻底消除湿烟雨会变得越来越不经济。
烟气降温法在一定条件下能够消除湿烟雨，但随着环境温度降低、环境湿度提高，不能完全消除湿烟雨。
在可行的经济技术条件下，烟气冷凝再热法适应环境条件范围最广，烟气再热次之，烟气冷凝最小;在部分极端环境条件下，三种技术路线均无法有效消除湿烟羽（除非不计代价）。

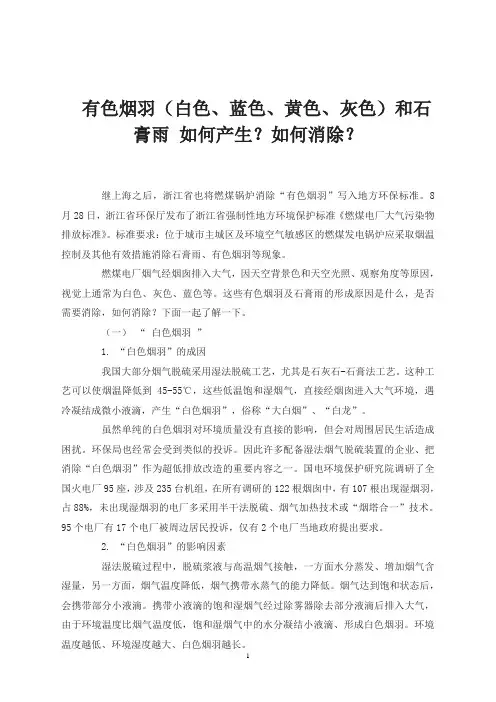

有色烟羽(白色、蓝色、黄色、灰色)和石膏雨 如何产生？如何消除？
有色烟羽（白色、蓝色、黄色、灰色）和石膏雨如何产生？如何消除？继上海之后，浙江省也将燃煤锅炉消除“有色烟羽”写入地方环保标准。
8月28日，浙江省环保厅发布了浙江省强制性地方环境保护标准《燃煤电厂大气污染物排放标准》。
标准要求：位于城市主城区及环境空气敏感区的燃煤发电锅炉应采取烟温控制及其他有效措施消除石膏雨、有色烟羽等现象。
燃煤电厂烟气经烟囱排入大气，因天空背景色和天空光照、观察角度等原因，视觉上通常为白色、灰色、蓝色等。
这些有色烟羽及石膏雨的形成原因是什么，是否需要消除，如何消除？下面一起了解一下。
（一）“ 白色烟羽”1. “白色烟羽”的成因我国大部分烟气脱硫采用湿法脱硫工艺，尤其是石灰石-石膏法工艺。
这种工艺可以使烟温降低到 45-55℃，这些低温饱和湿烟气，直接经烟囱进入大气环境，遇冷凝结成微小液滴，产生“白色烟羽”，俗称“大白烟”、“白龙”。
虽然单纯的白色烟羽对环境质量没有直接的影响，但会对周围居民生活造成困扰。
环保局也经常会受到类似的投诉。
因此许多配备湿法烟气脱硫装置的企业、把消除“白色烟羽”作为超低排放改造的重要内容之一。
国电环境保护研究院调研了全国火电厂95座，涉及235台机组，在所有调研的122根烟囱中，有107根出现湿烟羽，占88%，未出现湿烟羽的电厂多采用半干法脱硫、烟气加热技术或“烟塔合一”技术。
95个电厂有17个电厂被周边居民投诉，仅有2个电厂当地政府提出要求。
2. “白色烟羽”的影响因素湿法脱硫过程中，脱硫浆液与高温烟气接触，一方面水分蒸发、增加烟气含湿量，另一方面，烟气温度降低，烟气携带水蒸气的能力降低。
烟气达到饱和状态后，会携带部分小液滴。
携带小液滴的饱和湿烟气经过除雾器除去部分液滴后排入大气，由于环境温度比烟气温度低，饱和湿烟气中的水分凝结小液滴、形成白色烟羽。
环境温度越低、环境湿度越大、白色烟羽越长。
3. “白色烟羽”治理措施将脱硫后的 45-55℃烟气加温到 70-80℃，可以消除白色烟羽。
河北燃煤电厂烟囱有色烟羽治理技术路线探讨
河北燃煤电厂烟囱有色烟羽治理技术路线探讨摘要：针对河北省燃煤电厂烟气污染治理设施现状、烟囱有色烟羽产生机理及治理意义，探讨性提出适合河北省现役燃煤电厂烟囱有色烟羽治理技术路线和方案，对300MW以上燃煤电厂烟囱有色烟羽治理有一定借鉴意义。
关键词：燃煤电厂；有色烟羽；污染治理DISCUSSION ON TECHNICAL ROUTE OF NON-FERROUS PLUME TREATMENT FOR CHIMNEY OF COAL-FIRED POWERPLANT IN HEBEIAbstract: In view of the current status of flue gas pollution treatment facilities in Hebei coal-fired power plants, the mechanism of chimney colored plume production and the significance of governance, the technical route and scheme for the treatment of smokestacks of the chimneys suitable for active coal-fired power plants in Hebei are proposed, which can be used for reference for the treatment of smokestacks of the chimneys above 300MW coal-fired power plants.Key words: coal-fired power plant; non-ferrous plume; pollution contro0 引言为应对日趋恶化的大气污染形势，落实国家打赢蓝天保卫战三年行动计划，河北省政府出台了《河北省钢铁、焦化、燃煤电厂深度减排攻坚方案》。
消白技术介绍
消白技术介绍湿烟羽的概述：目前国内大部分钢铁、焦化、化工行业的烟气在排放前都进行了喷淋或湿法脱硫处理，使温度降至45℃-55℃。
这时的烟气通常是饱和湿烟气，其中含有大量水蒸汽和雾霾主要成分。
如果烟气直接排出进入温度较低的环境空气中，由于环境空气的饱和湿度比较低，烟气中的水蒸汽会凝结形成湿烟羽。
烟气消白的目的：消除烟气中的氮氧化物、硫化物、烟尘颗粒物、气溶胶、结晶盐颗粒物质等才是环保烟气消白的真正目的。
因此，“消白”一词不准确，应该叫做有色烟羽治理。
一些地方提到脱除过饱和蒸汽水，这种说法不够严谨。
烟羽的形成与消散：假设湿烟气在烟囱出口的状态点为A，环境空气的状态点为E，湿烟气与环境空气的相对含湿量均小于100%。
湿烟气由烟囱排出与环境空气混合过程中，湿烟气的状态点开始沿线变化，达到B点后湿烟气变为饱和状态。
饱和湿烟气与环境空气混合过程中，湿烟气的状态点沿着饱和曲线BCD变化，随着湿烟气温度的降低，饱和湿烟气的绝对含湿量降低，湿烟气中过饱和的水蒸气凝结成液态小水滴，对光线产生折射、散射作用，从而使烟囱出口的烟羽呈现白色或灰色，形成湿烟羽。
当饱和湿烟气的状态点达到D点后，湿烟气与环境空气的混合过程沿着撕线变化，湿烟气变为非饱和状态，湿烟气中不再有小液滴凝结析出，同时湿烟羽中的小液滴开始蒸发，湿烟羽逐渐消失。
烟羽消除的方法：①烟气直接加热可以使湿烟气的状态点由A变为B，湿烟气的相对含湿量降低，湿烟气由状态点B变为环境空气状态点F的过程中不会变为饱和状态，不会形成湿烟羽。
从图中可以看出，随着环境温度升高，升温幅度呈指数关系急剧减小；随着环境相对湿度增大，升温幅度也增大。
例如，当环境湿度为40%，脱硫后烟气温度为50℃时，环境温度为10℃时需要升温35℃，即将烟气升温到85℃，但当环境温度为5℃时就需要升温60℃，即将烟气升温到110℃。
当环境温度为0℃时，直接加热已经无法进行消白了。
第二段：将湿烟气的状态点由A到C再到D，可以降低湿烟气的含湿量并降低相对湿度，最终达到环境空气状态点F，避免形成湿烟羽。

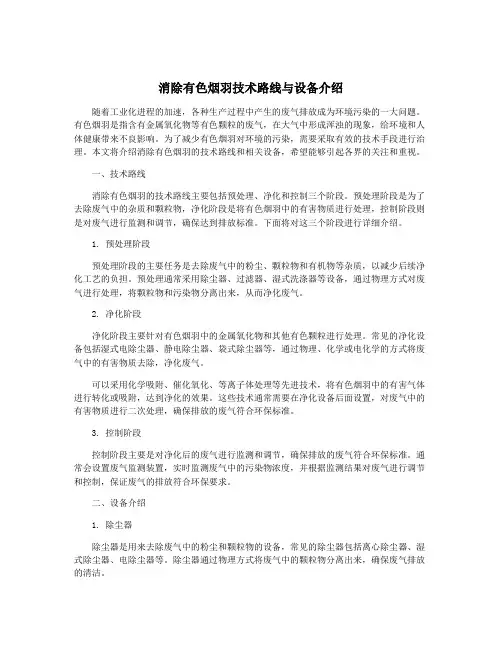

消除有色烟羽技术路线与设备介绍
消除有色烟羽技术路线与设备介绍随着工业化进程的加速，各种生产过程中产生的废气排放成为环境污染的一大问题。
有色烟羽是指含有金属氧化物等有色颗粒的废气，在大气中形成浑浊的现象，给环境和人体健康带来不良影响。
为了减少有色烟羽对环境的污染，需要采取有效的技术手段进行治理。
本文将介绍消除有色烟羽的技术路线和相关设备，希望能够引起各界的关注和重视。
一、技术路线消除有色烟羽的技术路线主要包括预处理、净化和控制三个阶段。
预处理阶段是为了去除废气中的杂质和颗粒物，净化阶段是将有色烟羽中的有害物质进行处理，控制阶段则是对废气进行监测和调节，确保达到排放标准。
下面将对这三个阶段进行详细介绍。
1. 预处理阶段预处理阶段的主要任务是去除废气中的粉尘、颗粒物和有机物等杂质，以减少后续净化工艺的负担。
预处理通常采用除尘器、过滤器、湿式洗涤器等设备，通过物理方式对废气进行处理，将颗粒物和污染物分离出来，从而净化废气。
2. 净化阶段净化阶段主要针对有色烟羽中的金属氧化物和其他有色颗粒进行处理。
常见的净化设备包括湿式电除尘器、静电除尘器、袋式除尘器等，通过物理、化学或电化学的方式将废气中的有害物质去除，净化废气。
可以采用化学吸附、催化氧化、等离子体处理等先进技术，将有色烟羽中的有害气体进行转化或吸附，达到净化的效果。
这些技术通常需要在净化设备后面设置，对废气中的有害物质进行二次处理，确保排放的废气符合环保标准。
3. 控制阶段控制阶段主要是对净化后的废气进行监测和调节，确保排放的废气符合环保标准。
通常会设置废气监测装置，实时监测废气中的污染物浓度，并根据监测结果对废气进行调节和控制，保证废气的排放符合环保要求。
二、设备介绍1. 除尘器除尘器是用来去除废气中的粉尘和颗粒物的设备，常见的除尘器包括离心除尘器、湿式除尘器、电除尘器等。
除尘器通过物理方式将废气中的颗粒物分离出来，确保废气排放的清洁。
3. 废气监测装置以上所述的设备只是消除有色烟羽技术中常用的一部分设备，针对不同的废气特性和废气排放要求，还可以采用其他各种净化设备和辅助设备，以达到净化废气的目的。
湿法脱硫机组烟气消白方案介绍
1、湿法脱硫机组烟气冒白烟现象分析
有色烟羽：湿法脱硫后的烟气会在烟囱口形成雾状水汽， 雾状水汽会因天空景色和天空光照、观察角度等原因发生颜 色的细微变化，形成“有色烟羽”，通常为白色、灰白色或蓝 色等颜色。
石膏雨：脱硫塔出口烟气与大气混合后，烟气中部分汽 态水和污染物会发生凝结，液体状态的浆液量会增加，并在 一定区域内有液滴飘落，沉积在地面干燥后呈白色石膏斑点， 成为石膏雨。
第5页/共28页
2、消白原理分析
过热状态A冷却至饱和状态B，饱和状态B继续冷却至饱和状态C。由A至C 过程中，含湿量由d1降到d2。
第6页/共28页
2、消白原理分析
湿法脱硫排烟与外界空气混合的热力学分析见图。O点为外界冷空气点，I点为烟囱出 口点，M点为烟囱出口湿空气与冷空气混合点。
第7页/共28页
入口水温
5
出口水温
烟气冷却器采用
6
水侧流量
Ф38╳4 H型鳍片管 换热器。
7
换热量
8
横向排数
9
纵向排数
烟气冷却器材质采用
10
横向节距
耐低温硫酸腐蚀的ND
11
12
钢。
13
纵向节距 换热器高度 换热器宽度
℃
100
℃
80
℃
110
t/h
303
MW
10.62
-
80
-
20
m
0.098
m
0.098
m
8.2
m
8.6
第22页/共28页
数值 3
460.3 38 28 5.4 20 48 50 30 85 37.5 8
2100 16
消除有色烟羽技术路线与设备介绍
消除有色烟羽技术路线与设备介绍有色烟羽是在某些工业生产过程中产生的有害气体和颗粒物，对环境和人体健康造成严重影响。
为了有效减少有色烟羽对环境的污染，提高空气质量，相关部门和企业开展了大量的研究和实践工作，逐步形成了一套成熟的消除有色烟羽技术路线与设备。
一、有色烟羽的产生及危害1. 有色烟羽的产生有色烟羽是指工业生产中排放的带有颜色的废气和颗粒物，主要来源于燃烧过程中的不完全燃烧，以及工业生产中的化学反应过程。
这些有色烟羽中含有大量的有害气体和颗粒物，如二氧化硫、氮氧化物、颗粒物等，对环境和人体健康造成严重威胁。
2. 有色烟羽的危害有色烟羽排放对环境造成严重污染，不仅污染了大气，还会沉积在土壤和水体中，对生态环境造成损害。
有色烟羽中的有害气体和颗粒物对人体健康也会造成严重影响，引发呼吸道疾病、心血管疾病等。
二、消除有色烟羽技术路线为了有效减少有色烟羽对环境和人体健康的影响，需要采取一系列的技术措施来进行处理。
一般可以采用以下的技术路线：1. 净化处理通过烟气净化设备进行处理，将有色烟羽中的有害气体和颗粒物去除，使烟气达到排放标准。
2. 能量回收对烟气中的热能、化学能等能量进行回收利用，降低能源消耗，提高能源利用效率。
3. 安全排放将经过处理的烟气进行安全排放，减少对环境的污染。
三、消除有色烟羽设备介绍针对有色烟羽的消除，通常需要采用各种不同的设备来进行处理，下面介绍几种常见的消除有色烟羽设备：1. 烟气净化设备烟气净化设备是用于去除烟气中颗粒物、有害气体等污染物的设备，包括除尘设备、脱硫设备、脱氮设备等。
除尘设备主要用于去除烟尘颗粒物，脱硫设备用于去除二氧化硫等有害气体，脱氮设备用于去除氮氧化物等有害气体。
3. 排放控制设备排放控制设备主要用于对经过处理的烟气进行控制和监测，确保烟气排放达到相关的排放标准，包括监测仪表、在线监测系统等。
四、技术路线与设备的选择在实际的消除有色烟羽工程中，需要根据具体的气体成分、排放标准、工艺特点等因素来选择相应的技术路线和设备。
科技成果——深度利用工业烟气余热消除有色烟羽技术
科技成果——深度利用工业烟气余热消除有色烟羽技术适用领域本技术适用于钢铁、化工、建材、电力、造纸、机械等工业行业的有色烟羽治理成果简介图1 有色烟气治理原理图图中红线表示烟气中的饱和水蒸气分压随着温度变化的曲线，在降温降压的扩散过程中，烟气中的水蒸气会析出，产生有色烟羽。
红线左边为出现有色烟羽区域，红线右边为无可视烟羽区域，其中A点表示脱硫塔出口烟气状态点，B点表示采用加热技术后烟气状态点，C点表示消除有色烟羽的环境状态点，D点表示采用纯冷凝技术后烟气状态点，F点表示采用烟气冷凝再加热技术后烟气状态点。
1、加热技术（1）MGGH技术是一种高效管式热媒体换热器,将脱硫塔前烟气降温，烟气与MGGH烟气冷却器中的热媒水换热，经换热后的热媒水进入脱硫塔后的烟气再热器，将烟气换热升温后排放，该技术有助于提高烟气扩散效果，达到消除有色烟羽的目的，其工艺流程如图2所示。
图2 MGGH工艺流程示意图图3 整体式HGGH示意图（2）HGGH技术是以热管为核心的具有高效传热性能的传热技术，它通过密闭真空管壳内工作介质的相变来传递热量，具有传热能力大、速度快、效率高的特点。
HGGH将进入脱硫塔前原烟气降温所获热量用以加热脱硫塔出口净烟气温度，净烟气通过升温有助于提高烟气扩散效果，达到消除有色烟羽的目的，常用整体式HGGH技术如图3所示。
2、冷凝再加热技术冷凝再加热技术结合了冷凝技术与加热技术的优点，从技术上解决了一些气候湿润地区的有色烟羽现象，而且兼顾了中国北方大部分地区缺水严重的状况。
利用冷凝技术在减少湿烟气含水量的同时，可以将冷凝水用于脱硫系统，减少水资源消耗，再利用加热技术并基于当地的气候条件，将含湿量降低后的烟气升到较低的温度即可解决有色烟羽问题。
图4 烟气冷凝+加热工艺流程示意图技术指标（1）降温：烟气冷却器将原烟气温度从120-160℃下降到80-100℃，节约热量可作多用途。
（2）升温：烟气加热器将脱硫塔出口烟气温度提升至65℃以上，消除有色烟羽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消除有色烟羽技术路线与设备介绍
一、技术背景
在工业生产和运营过程中，烟气排放是不可避免的问题。
尤其是对于一些工业中产生
的有色烟羽，其对环境和人体健康都会造成很大的威胁。
有色烟羽的消除成为了一个亟待
解决的问题。
随着科技的发展，有色烟羽的消除技术也在不断完善和提升。
在这方面，有色烟羽技
术路线与设备介绍成为了一个重要的话题。
通过合理的技术路线和先进的设备，可以有效
地消除有色烟羽，降低对环境的影响，保护人们的健康。
二、技术路线介绍
1. 预处理阶段
在有色烟羽的消除过程中，预处理阶段是非常重要的一步。
通过预处理，可以有效地
减少烟尘的含量，为后续的处理提供更好的条件。
预处理阶段的主要方法包括干式预处理
和湿式预处理。
干式预处理是指使用各类粉尘收集器或者滤尘设备，对烟尘进行捕集和收集。
这种方
法的优点是投资少、运行成本低，适用于一些烟气负荷不大的场合。
而湿式预处理则是通
过向烟气中喷洒水雾，将颗粒物质捕集在水雾中，再通过沉淀、过滤等方式进行去除。
主要处理阶段是有色烟羽消除技术的核心所在。
目前，常见的主要处理方法包括电除尘、静电除尘、滤袋除尘和除臭除尘技术等。
电除尘是指利用高压直流电场作用使颗粒物带电，然后在带电状态下，被收集到集尘
极板上。
静电除尘则是通过静电场对带电颗粒进行收集。
这两种方法的优点是效率高、操
作便捷、操作费用低。
滤袋除尘则是通过滤袋对烟尘进行过滤，从而达到消除的目的。
与
电除尘和静电除尘相比，滤袋除尘的装置简单，但是需要定期更换滤袋，成本较高。
除臭除尘技术则是针对有色烟羽中的恶臭气体进行处理的技术。
这种技术通过化学法、物理法以及生物法等手段对烟尘中的恶臭气体进行处理，使其达到环保排放标准。
在主要处理阶段的基础上，还需要进行后处理。
后处理的主要目的是对烟气中的尾气
进行进一步处理，从而确保达到环保要求。
目前常见的后处理方法有干式脱硫、湿式脱硫、脱硝和脱硫除尘一体化技术等。
这些
方法都可以对烟气中的二氧化硫、氮氧化物和颗粒物进行有效去除，使其达到环保排放标准。
以上就是有色烟羽消除的技术路线介绍，下面我们来介绍一些常用的设备。
三、设备介绍
1. 电除尘器
电除尘器是一种常用的除尘设备，广泛应用于工业生产和排放烟气治理领域。
它具有
结构简单、运行可靠、操作便捷、效率高等优点。
通过安装电除尘器，可以有效去除烟气
中的颗粒物，提高环境空气质量。
静电除尘器是一种通过静电作用对烟尘进行捕集的设备。
它具有高效率、无二次污染、操作简单等特点。
静电除尘器广泛应用于钢铁、矿山、水泥等工业领域。
滤袋除尘器是一种通过滤袋对烟气进行过滤的设备，其设备结构简单、操作便捷、效
率高。
滤袋除尘器广泛应用于化工、冶金、建材等行业中烟气处理领域。
四、技术趋势
在有色烟羽消除技术发展过程中，未来的发展方向主要有以下几个方面：
1. 一体化技术
在有色烟羽消除技术中，一体化技术是未来的发展方向。
通过一体化技术，可以将预
处理、主要处理和后处理等工艺集成在一起，形成一个完整的系统化工艺流程。
一体化技
术能够提高处理效率，减少运行成本，适应多种行业的需求。
2. 高效除尘设备
未来的趋势是研发高效、低成本的除尘设备。
这种设备可以有效地去除烟气中的有害
物质，提高除尘效率，降低运行成本，减少能源消耗。
未来的有色烟羽消除技术发展方向是环保化。
通过不断提高技术水平，研发环保型的
除尘设备和技术方案，保障环境和人体健康。
四、结语
有色烟羽消除技术路线与设备介绍，涉及了预处理、主要处理、后处理等方面的内容，对有色烟羽消除技术做了一定的介绍。
未来，有色烟羽消除技术还有很大的发展空间，需
要在科技研究和工程实践上不断努力，将其发展得更加成熟和完善，为环保事业做出更大
的贡献。
