耐火材料选用原则
耐火材料选用原则
1. 引言
耐火材料是指在高温环境下具有良好抗热性能和耐火性能的材料。
其应用范围广泛，包括冶金、化工、建材等行业。
如何选择适合的耐火材料对于保障生产安全和延长设备使用寿命至关重要。
本文将详细探讨耐火材料的选用原则，以帮助读者更好地进行耐火材料的选择。
2. 耐火材料的分类
根据耐火材料的化学性质和物理性质，可以将其分为不同的分类。
常见的耐火材料包括氧化物、非氧化物和复合材料等。
2.1 氧化物耐火材料
氧化物耐火材料主要由金属氧化物组成，如氧化铝、氧化镁等。
这类材料具有较高的耐火温度和耐热冲击性能，适用于高温炉窑和熔融金属容器等场合。
2.2 非氧化物耐火材料
非氧化物耐火材料主要由碳化物、氮化物和硼化物等组成。
这类材料具有优异的耐磨损性和抗侵蚀性能，适用于高温炉窑的炉料、保护层和涂层等。
2.3 复合材料耐火材料
复合材料耐火材料是由多种耐火材料组合而成，可以充分发挥各种材料的优点，提高整体性能。
常见的复合材料耐火材料有氧化铝-硅碳材料、碳化硅-氧化铝材料等。
3. 耐火材料的选用原则
在选择耐火材料时，需要考虑多种因素，以确保其适用于具体的工作条件。
以下是耐火材料选用的一般原则。
3.1 耐火温度
耐火材料的耐火温度是选择的首要考虑因素之一。
根据所需的工作温度，选择具有相应耐火温度的耐火材料。
3.2 物理性能
耐火材料的物理性能包括耐热冲击性能、热膨胀性、导热性等。
不同的工作条件对这些性能有不同的要求，需要根据具体情况进行选择。
3.3 化学稳定性
耐火材料在工作环境中可能会受到酸碱腐蚀和氧化等侵蚀作用，因此要选择具有良好化学稳定性的材料，以延长使用寿命。
3.4 机械性能
耐火材料在使用过程中可能会受到机械冲击和振动等载荷，因此要选择具有较好机械性能的材料，以确保使用安全。
3.5 经济性
耐火材料的选用还要考虑经济性，即选择性能较好、价格适中的材料，以达到性价比最优化。
4. 耐火材料的选用步骤
根据以上原则，可以总结出选择耐火材料的一般步骤。
4.1 确定工作条件
首先要明确具体的工作条件，包括工作温度、工作介质、工作压力等。
这些条件将直接影响到耐火材料的选用。
4.2 评估耐火材料性能
根据工作条件要求，评估各种耐火材料的物理性能、化学稳定性和机械性能等。
可以参考材料的技术数据和实际应用经验。
4.3 比较不同材料的优缺点
比较不同耐火材料的优缺点，考虑耐火温度、耐热冲击性能、耐侵蚀性能、导热性、价格等因素，选择性能最优的材料。
4.4 进行实际应用测试
在具体工作环境下进行耐火材料的实际应用测试，评估其适用性和耐久性。
根据测试结果进行调整和改进。
4.5 定期检查和维护
选用合适的耐火材料后，需要定期对其进行检查和维护，确保其正常运行和延长使用寿命。
5. 结论
耐火材料的选用是一个复杂的过程，需要考虑多种因素。
通过遵循耐火材料的选用原则和选择步骤，可以选择到适合具体工作条件的耐火材料，提高设备的安全性和使用寿命，减少生产事故的发生。
在实际应用中，还应密切关注新材料的研发和应用，以满足不断变化的工艺需求。
消防安全常识防火材料的选择与使用原则
消防安全常识防火材料的选择与使用原则消防安全是社会发展中至关重要的一环，防火材料的选择与使用对于保障人民生命财产安全具有重要意义。
本文将从消防安全的角度出发，探讨防火材料的选择与使用原则。
一、防火材料的选择原则1.1 材料的防火等级防火材料的选择应根据具体场所和用途的不同来确定。
根据国家标准，防火材料按照防火性能等级划分为A1、A2、B1、B2等级。
A1级别是不燃材料，具有最佳的防火性能；A2级别是非常不易燃材料；B1级别是难燃材料；B2级别是可燃材料。
在选择防火材料时，应选择符合建筑规范并满足场所要求的防火等级。
1.2 材料的耐火性能耐火性能是评价防火材料的重要指标，主要包括耐火极限、耐火极限缓冲时间和耐火极限保护时间。
耐火极限是指材料在规定火焰温度下能够抵抗燃烧的时间，耐火极限缓冲时间是指防火材料能够缓冲火焰传播的时间，耐火极限保护时间是指材料在遭受火灾侵蚀后仍然能够保持结构完整的时间。
在选择材料时，应优先选择具有较长耐火极限和较高耐火极限缓冲时间和耐火极限保护时间的产品。
1.3 材料的热阻性能热阻性能是防火材料的重要特性之一，它决定了材料在高温环境下的耐受性。
材料的热阻性能越好，其在火灾发生时能更好地保护结构不受热侵蚀，降低火势蔓延的速度。
因此，在选择防火材料时，应优先选择具有较好热阻性能的产品。
二、防火材料的使用原则2.1 施工前的准备在进行防火材料的施工前，应对现场进行充分的准备工作。
首先，要进行现场消防安全检查，确保现场没有易燃易爆物品和安全隐患。
其次，要对施工人员进行消防知识培训，增强他们的消防意识和操作技能。
最后，对施工设备和工具进行检修和保养，确保其正常运行。
2.2 施工中的控制在防火材料的施工过程中，应严格控制施工工艺和操作规范。
施工人员要正确使用防火材料，确保其与被保护构件的粘结牢固。
同时，要加强施工现场的通风换气，控制施工材料的粉尘产生和扬尘范围。
2.3 施工后的检验与维护施工完毕后，应进行防火材料的检验和测试，确保其达到相应的防火性能要求。

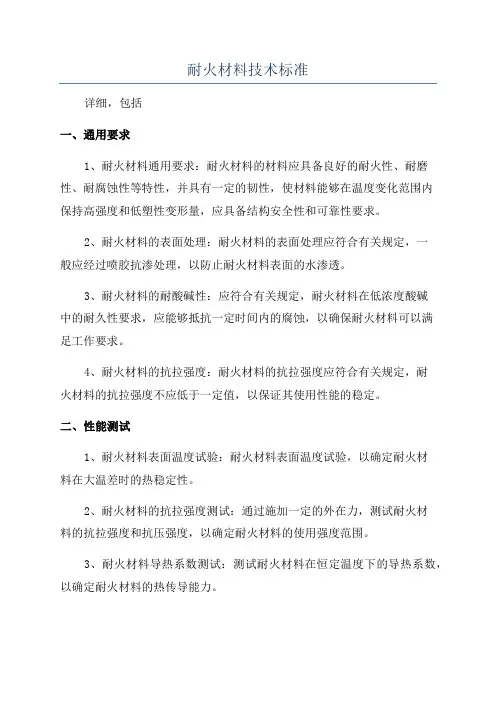

耐火材料技术标准
耐火材料技术标准
详细，包括
一、通用要求
1、耐火材料通用要求：耐火材料的材料应具备良好的耐火性、耐磨性、耐腐蚀性等特性，并具有一定的韧性，使材料能够在温度变化范围内
保持高强度和低塑性变形量，应具备结构安全性和可靠性要求。
2、耐火材料的表面处理：耐火材料的表面处理应符合有关规定，一
般应经过喷胶抗渗处理，以防止耐火材料表面的水渗透。
3、耐火材料的耐酸碱性：应符合有关规定，耐火材料在低浓度酸碱
中的耐久性要求，应能够抵抗一定时间内的腐蚀，以确保耐火材料可以满
足工作要求。
4、耐火材料的抗拉强度：耐火材料的抗拉强度应符合有关规定，耐
火材料的抗拉强度不应低于一定值，以保证其使用性能的稳定。
二、性能测试
1、耐火材料表面温度试验：耐火材料表面温度试验，以确定耐火材
料在大温差时的热稳定性。
2、耐火材料的抗拉强度测试：通过施加一定的外在力，测试耐火材
料的抗拉强度和抗压强度，以确定耐火材料的使用强度范围。
3、耐火材料导热系数测试：测试耐火材料在恒定温度下的导热系数，以确定耐火材料的热传导能力。

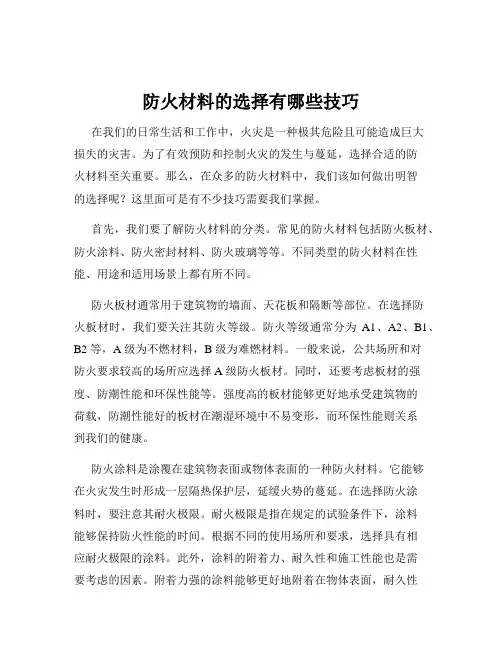

防火材料的选择有哪些技巧
防火材料的选择有哪些技巧在我们的日常生活和工作中，火灾是一种极其危险且可能造成巨大损失的灾害。
为了有效预防和控制火灾的发生与蔓延，选择合适的防火材料至关重要。
那么，在众多的防火材料中，我们该如何做出明智的选择呢？这里面可是有不少技巧需要我们掌握。
首先，我们要了解防火材料的分类。
常见的防火材料包括防火板材、防火涂料、防火密封材料、防火玻璃等等。
不同类型的防火材料在性能、用途和适用场景上都有所不同。
防火板材通常用于建筑物的墙面、天花板和隔断等部位。
在选择防火板材时，我们要关注其防火等级。
防火等级通常分为A1、A2、B1、B2 等，A 级为不燃材料，B 级为难燃材料。
一般来说，公共场所和对防火要求较高的场所应选择 A 级防火板材。
同时，还要考虑板材的强度、防潮性能和环保性能等。
强度高的板材能够更好地承受建筑物的荷载，防潮性能好的板材在潮湿环境中不易变形，而环保性能则关系到我们的健康。
防火涂料是涂覆在建筑物表面或物体表面的一种防火材料。
它能够在火灾发生时形成一层隔热保护层，延缓火势的蔓延。
在选择防火涂料时，要注意其耐火极限。
耐火极限是指在规定的试验条件下，涂料能够保持防火性能的时间。
根据不同的使用场所和要求，选择具有相应耐火极限的涂料。
此外，涂料的附着力、耐久性和施工性能也是需要考虑的因素。
附着力强的涂料能够更好地附着在物体表面，耐久性好的涂料能够长期保持防火性能，而施工性能则影响着施工的效率和质量。
防火密封材料主要用于填充建筑物中的缝隙和孔洞，以阻止火势和烟雾的蔓延。
常见的防火密封材料有防火胶、防火密封条等。
在选择防火密封材料时，要关注其密封性和耐火性能。
密封性好的材料能够有效地封堵缝隙和孔洞，防止火焰和烟雾通过。
耐火性能则决定了材料在火灾中的持续时间和效果。
防火玻璃是一种具有良好防火性能的特种玻璃。
它在高温下能够保持完整性和隔热性，从而阻止火势和烟雾的传播。
选择防火玻璃时，要注意其防火类别和耐火时间。
耐火材料结合剂的6大结合机理及选用原则
耐火材料结合剂的6大结合机理及选用原则耐火材料结合剂的结合机理结合剂的种类不同，其结合散状耐火原料的机理也有所区别。
常见耐火材料结合剂的结合机理主要有以下几种：1水化结合即在常温下通过结合剂与水发生水化反应生成的水化产物而产生结合作用。
水泥类结合剂一般都是水化结合机理，如铝酸钙水泥遇水后发生水解和水化反应生成六方片状或针状CAH10(CaO·Al2O3·10H2O)、C2AH8(CaO·Al2O3·H2O)和立方粒状C3AH6(3CaO·Al2O3·6H2O)晶体和氧化铝凝胶体，形成凝聚一结晶网而产生结合。
2化学结合通过结合剂与硬化剂(促凝剂)之间的反应，或者结合剂与耐火原料在常温或高于常温而低于烧结温度的范围内发生反应生成具有结合作用的化合物而产生结合。
气硬性结合剂和部分热硬性结合剂属于这种结合机理，例如水玻璃结合剂与氟硅酸钠硬化剂发生反应生成的水溶胶SiO2·nH2O经脱水形成硅氧烷(Si-O-Si)网络结构而产生结合强度;磷酸二氢铝结合剂加MgO硬化剂时，在常温下即可发生脱水和交联反应而产生结合强度。
3缩聚结合借助于催化剂或交联剂，结合剂发生缩聚反应形成网络状结构而产生结合强度。
例如甲阶酚醛树脂加酸作催化剂或受热时都可产生缩聚反应。
4陶瓷结合通过耐火原料或耐火原料与加入的烧结助剂在高温下形成的液相而产生结合。
陶瓷结合实际上是一种由液相烧结而产生的结合。
在耐火材料坯体中，耐火度较低的原料或耐火原料与助烧剂发生反应首先产生粘性液相使散状原料粘结在一起，随温度的提高，依靠液一固相反应生成具有更高熔融温度的新物相而产生坚固的结合。
5粘着结合借助于吸附作用、扩散作用和静电作用等物理作用而将散状耐火原料结合在一起。
吸附作用有物理吸附和化学吸附，是依靠分子间的相互作用力一一范德华力而产生结合;扩散作用是在分子热运动的作用下，结合剂与被结合物的分子发生相互扩散，在界面上形成扩散层从而产生结合:静电作用，即若结合剂与被结合物的界面存在着双电层，双电层的静电引力可产生结合作用。
耐火材料选用的原则
耐火材料选用的原则一、耐火材料的定义和分类耐火材料是指在高温环境中保持化学和物理稳定性、抵御高温腐蚀和热应力的材料。
根据用途和组成成分的不同，耐火材料可以分为以下几类： 1. 粘结剂型耐火材料：如石墨料、一水硅酸铝涂料等； 2. 无机非金属型耐火材料：如氧化铝、氧化镁、氧化锆等； 3. 硅酸盐型耐火材料：如金刚石、莫来石、石膏等； 4. 有机高分子型耐火材料：如聚合材料、聚丙烯材料等。
二、耐火材料选用的重要性耐火材料的选用是保证高温设备和冶金过程正常运行的重要环节。
正确选用合适的耐火材料可以有效延长设备的使用寿命，提高生产效率，降低维修成本。
而错误的选用则可能导致设备热失效、渣化等问题，造成生产线停工、损失巨大。
三、耐火材料选用的原则在选择耐火材料时，需要考虑以下原则：1.化学稳定性耐火材料在高温环境中应具有良好的化学稳定性，能够抵抗腐蚀和侵蚀。
选用时要充分考虑材料与高温介质之间的化学反应，避免发生不可逆的化学变化。
2.物理稳定性耐火材料在高温下应具有较好的物理稳定性，能够承受高温下的热膨胀、热震和热应力。
需要考虑材料的热导率、热膨胀系数、抗震性、抗热应力裂纹等因素。
3.耐磨性耐火材料在高温环境中可能受到机械磨损，因此需要具有一定的耐磨性。
在选用耐火材料时，要考虑材料的硬度、抗冲击性和耐磨损性能。
4.导热性耐火材料需要具有一定的导热性能，以便将热量迅速传导出去，以免造成热应力和温度分布不均。
在选用耐火材料时，要考虑材料的导热系数和热容量。
5.热膨胀系数耐火材料应具有与基体材料相似的热膨胀系数，以减少热膨胀不匹配引起的应力和裂纹。
6.价格和可获性耐火材料的价格和可获性也是选用时需要考虑的因素。
应根据项目的实际情况，综合考量材料的价格和市场供应情况进行选择。
四、耐火材料选用的步骤为了确保正确选用耐火材料，可以按照以下步骤进行：1.确定使用环境和要求首先需要确定高温环境的条件，包括温度、压力、气氛等。
马蹄焰窑炉选用耐火材料的原则以及详细砌筑方法（内含图纸）
马蹄焰窑炉选用耐火材料的原则以及详细砌筑方法（内含图纸）玻璃熔窑选用耐火材料的原则耐火材料选用前需要首先了解以下几个因素：①池炉使用年限;②玻璃质量要求;③生产能力，即熔化率和熔化温度选取多少;④保温情况，为了节约燃料需在哪些部位采取保温;⑤经济性，即投资的多少。
在选用耐火材料时要满足使用要求，保证池炉的经济性，便于生产制造。
(1)保证使用要求修筑玻璃池炉用的各种耐火材料应满足以下基本要求：①应具有高的软化、熔融温度，一般耐火度不低于1580°C。
②有足够的机械强度，能抵抗撞击、摩擦、高温高速火焰、烟尘的冲刷和其他机械作用。
③高温结构强度好，在操作温度下能长期承受机械负荷。
④对熔融配合料各组分、熔融玻璃及气态物质的侵蚀作用抵抗力强。
⑤对玻璃的污染要小。
⑥耐急冷急热性能(热震性)好。
⑦高温体积稳定性好，残佘收缩或膨胀小。
⑧热容、热膨胀、导热等热性能满足使用要求。
⑨外形规整，尺寸准确。
⑩根据使用条件提出的其他要求(如电极砖的电性能要符合使用要求)。
必须依据池炉各部位不同的侵蚀条件来选用耐火材料。
(2) 保证池炉的经济性选用耐火材料要注意从实际出发，充分研究整个池炉各部位耐火材料使用寿命的平衡，用较少的投资取得较大的经济效果。
充分保证玻璃池炉的经济性和整个池炉寿命的平衡性.。
(3) 便于生产制造选择耐火材料时，要统一兼顾使用和制造两方面。
耐火材料砖型，尺寸的标准化有利于耐火材料生产的发展，便于实现玻璃池炉设计的定型化，有利于施工维修。
标普型砖的费用通常可比异型砖节省30%〜50%。
因比玻璃池炉应优先考虑采用标准化的耐火材料砖型。
马蹄焰熔窑砌筑概述玻璃熔窑砌筑工程必须按设计施工。
砌筑工程的材料，必须按设计要求及现行材料标准的规定采用。
玻璃熔窑砌筑工程应于熔窑基础、窑体骨架结构和有关设备安装，经检查合格并签订工序交接证明书后，才能进行施工。
工序交接证明书应包括下列内容：熔窑中心线和控制标高的测量记录;隐蔽工程的验收记录;钢结构安装位置主要尺寸的复测记录;锚固件、焊接件等质量的检查记录。
耐火材料选用原则
耐火材料选用原则一、引言耐火材料是一种特殊的材料，具有极高的耐高温、耐腐蚀性能，广泛应用于冶金、化工、建筑等行业。
在选用耐火材料时，需要根据不同的使用条件和要求进行选择。
本文将介绍耐火材料的选用原则。
二、使用条件与要求1. 使用温度：不同的耐火材料适用于不同的使用温度范围。
2. 腐蚀性：如果使用环境中存在酸碱等腐蚀性物质，需要选择具有较强抗腐蚀性能的耐火材料。
3. 热震稳定性：在温度快速变化或受到机械冲击时，需要选择具有较好热震稳定性的耐火材料。
4. 抗氧化性：在氧化环境中，需要选择具有良好抗氧化性能的耐火材料。
5. 密实度：密实度越高，抗磨损和抗渗透能力越强。
三、常见耐火材料及其特点1. 硅酸盐类耐火材料：主要成分为硅酸盐，具有较好的耐火性能和抗腐蚀性能，适用于中低温环境。
2. 氧化铝类耐火材料：主要成分为氧化铝，具有较好的耐高温性能和抗氧化性能，适用于高温环境。
3. 碳化硅类耐火材料：主要成分为碳化硅，具有极高的耐高温性能和抗磨损性能，适用于极高温环境。
4. 氮化硅类耐火材料：主要成分为氮化硅，具有较好的热震稳定性和抗氧化性能，适用于高温、强酸、强碱等恶劣环境。
四、选用原则1. 根据使用条件选择合适的耐火材料。
例如，在高温、强酸、强碱等恶劣环境中需要选择具有良好抗腐蚀性能的耐火材料。
2. 根据使用要求选择合适的密实度。
例如，在需要抵御磨损和渗透的场合需要选择密实度较高的耐火材料。
3. 根据预算选择合适的价格。
不同种类的耐火材料价格不同，需要根据预算选择合适的耐火材料。
4. 根据生产工艺选择合适的形状和尺寸。
例如，在需要制作复杂形状的零件时，需要选择易于加工成复杂形状的耐火材料。
五、结论在选用耐火材料时，需要根据使用条件和要求进行综合考虑，选择合适的耐火材料。
同时，还需要注意价格和加工难度等因素，以便更好地满足生产需求。
窑用耐火材料的选用原则
窑用耐火材料的选用原则易敏( 武汉船舶职业技术学院, 武汉430050)耐火材料REFRACTORY中国水泥2006.81 回转窑各带耐火材料的选用原则1.1 预热带、分解带预热带和分解带的温度相对较低, 要求砖衬的导热系数小, 耐磨; 在这个区域来自原燃料的硫酸碱和氯化碱开始挥发, 在窑内凝聚和富集, 并渗入砖的内部。
普通黏土砖与碱反应形成钾霞石和白榴石, 使砖面发酥, 砖体内产生膨胀致其开裂剥落(这个损坏现象被统称为“碱裂”)。
而含Al2O325%～28%和SiO2 65%～70%左右的耐碱砖或耐碱隔热砖在一定的温度下与碱反应时, 砖的表面立即形成一层高黏度的釉面层, 封闭了碱向砖内渗透的通道, 防止了“碱裂”, 又增大了砖面对窑研磨的抵抗力, 变“碱害”为“碱利”。
但这种砖不耐1 200℃以上的使用温度。
所以预热带一般采用磷酸盐结合高铝砖、抗剥落高铝砖, 也可以采用耐碱砖。
分解带一般都采用抗剥落高铝砖,硅莫砖在性能上优于抗剥落高铝砖, 寿命比抗剥落高铝砖高约1倍, 但价格较高。
窑尾进料口宜采用抗结皮的碳化硅浇注料。
1.2 过渡带和烧成带过渡带: 该带窑皮不稳, 要求窑衬抵抗气氛变化能力好、热震稳定性好、导热系数小、耐磨; 国外推荐采用镁铝尖晶石砖, 但该砖的导热系数大, 筒体温度高, 相对热耗要大, 不利于降低能耗。
国内的硅莫砖导热系数小、抗磨, 性能一定程度上与进口材料相媲美。
烧成带: 该带温度高, 火焰温度达1 700℃以上, 化学反应激烈, 高温下熟料液相、熔融燃料灰渣的渗入以及随窑气渗入的硫酸碱和氯化碱等对各种耐火材料都有很强的化学侵蚀能力。
在氧化—还原气氛频繁交替的窑上, 形成硫化物, 并凝聚在砖内, 停窑时转为氧化气氛, 硫化物转化成硫酸盐, 体积增大, 如此反复循环, 破坏了砖的结构, 引起砖的开裂。
因此, 在烧成带要求砖衬抗熟料侵蚀、抗SO3、CO2能力强。
国外一般采用镁铝尖晶石砖, 但该砖挂窑皮比较困难, 而白云石砖热震稳定性不好, 易水化; 国外的镁铁尖晶石砖在挂窑皮上效果较好, 但造价太高, 国内新采用低铬的方镁石复合尖晶石砖使用情况较好。
炉外精炼用耐火材料不知道怎么选？记好这7点
炉外精炼用耐火材料不知道怎么选？记好这7点钢水炉外精炼是指将经转炉或电炉中初炼的钢水移至另一个容器中进行精炼的冶金过程，也称为钢包冶金或二次冶金，即把传统的炼钢过程分为了初炼和精炼两步进行。
初炼时炉料在氧化气氛的炉内进行熔化、脱磷、脱碳、去除夹杂和主合金化，获得初炼钢水;精炼则是将初炼的钢水在真空、惰性气体或还原性气氛的容器中进行脱气、脱氧、脱硫、去除夹杂物、夹杂物变性、成分微调和控制钢水的温度等。
衬行炉外精炼可提高钢的质量、缩短冶炼时间、优化工艺过程并降低生产成本。
炉外精炼选择耐火材料的依据是什么呢?只要记好下面的7点就可以了。
01温度一般炉外精炼的温度高达1550~1700℃，甚至达到1800℃。
对AOD炉曾进行测定发现，当精炼的最高温度提高10℃时，耐火材料寿命则降低30%。
要求耐火材料具有高的耐火性能，能经受最高精炼温度和局部过热的冲击，且在该温度下出现的液相量较少，能抵抗低粘度炉渣的侵蚀。
因此，应选择纯度和直接结合率高的碱性砖。
间歇操作又会引起温度波动，造成炉衬剥落，温度波动当然越小越好，一般采用中间烘烤和缩短炉次间停歇时间，减小钢包温度变化以提高炉衬寿命。
在冶炼允许条件下，采用抗热震性最优的镁碳砖或用镁铬砖为好，若温度急变虽大，但间歇时间较短，使用镁白云石砖较好。
如LF(V)钢包，渣线部位用MgO-C或MgO-Cr203砌筑，侧壁用MgO—GaO系或MgO—Cr203砌筑，底部一般采用优质高铝砖。
02搅拌所有炉外精炼法都装有钢水搅拌装置。
VOD、VHD(VAD)、AOD 等是氩气搅拌，一般在炉底吹氩处和距吹氩较近的炉壁损毁较严重。
电磁感应搅拌(SKF)，一般则在搅拌器位置和搅拌器对称位置炉衬损毁较重。
由于搅拌作用造成钢水及渣的剧烈沸腾，加速炉衬的损毁。
因此，受冲刷严重侵蚀区应采用高温强度大的优质耐火材料如镁铬质、高纯镁质、铬刚玉质等。
03处理时间精炼时间可长达1—4h，钢水在钢包中处理时间越长，炉衬损毁越严重。
耐火材料的基本知识
耐火材料的基本知识目录一、耐火材料的定义与分类 (2)1.1 耐火材料的定义 (3)1.2 耐火材料的分类 (3)1.2.1 根据化学成分分类 (4)1.2.2 根据耐火度分类 (5)1.2.3 根据使用温度分类 (6)1.2.4 根据材质分类 (7)二、耐火材料的物理化学性质 (8)2.1 耐火材料的物理性质 (9)2.2 耐火材料的化学性质 (10)2.2.1 化学稳定性 (11)2.2.2 抗氧化性 (12)2.2.3 耐酸性 (13)三、耐火材料的应用领域 (15)3.1 建筑材料 (16)3.2 陶瓷与玻璃工业 (17)3.3 冶金工业 (18)3.4 耐火材料在环保和节能方面的应用 (20)四、耐火材料的制备与加工 (21)4.1 原料的选择与处理 (22)4.2 炼制过程 (23)4.3 成型方法 (24)4.4 后处理与检验 (26)五、耐火材料的性能评估与测试 (27)5.1 性能评估方法 (28)5.2 主要性能测试方法 (30)5.2.1 化学分析 (31)5.2.3 工艺性能测试 (33)六、耐火材料的选用与优化 (34)6.1 选用原则 (36)6.2 优化策略 (36)七、耐火材料的发展趋势与挑战 (38)7.1 发展趋势 (40)7.2 面临的挑战 (41)一、耐火材料的定义与分类耐火材料是一种在高温环境下能够保持其物理性质和化学性质稳定的材料。
它们广泛应用于冶金、陶瓷、石油化工等领域，为各种高温设备或工艺过程提供必要的结构支撑和保护。
基于其特殊的性质和应用，耐火材料在工业领域中的重要性不言而喻。
粘土质耐火材料：以粘土为主要原料，具有良好的可塑性、耐火度和化学稳定性，广泛应用于高炉、热风炉等冶金设备中。
硅质耐火材料：以硅石为原料，具有优异的耐高温性能、抗渣性和耐腐蚀性，常用于炼钢炉等高温设备的内衬材料。
高铝质耐火材料：以高铝矾土或工业氧化铝为原料，具有优良的抗侵蚀性和高温机械强度，常用于玻璃熔窑等高温设备的结构材料。
