发电厂电气部分习题及答案

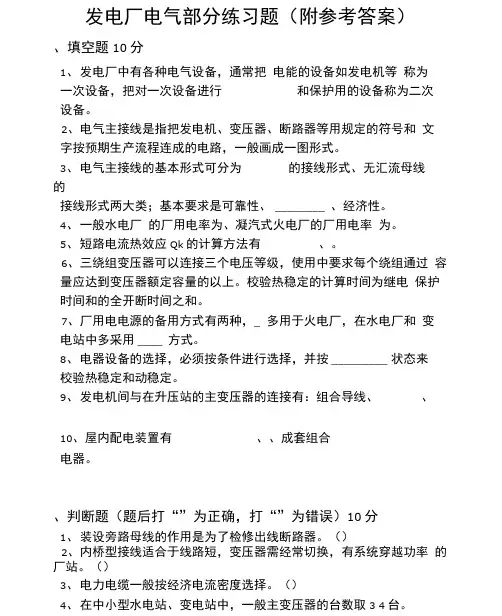

发电厂电气部分练习题附参考答案
发电厂电气部分练习题（附参考答案）、填空题10分1、发电厂中有各种电气设备，通常把电能的设备如发电机等称为一次设备，把对一次设备进行和保护用的设备称为二次设备。
2、电气主接线是指把发电机、变压器、断路器等用规定的符号和文字按预期生产流程连成的电路，一般画成一图形式。
3、电气主接线的基本形式可分为的接线形式、无汇流母线的接线形式两大类；基本要求是可靠性、________ 、经济性。
4、一般水电厂的厂用电率为、凝汽式火电厂的厂用电率为。
5、短路电流热效应Qk的计算方法有、。
6、三绕组变压器可以连接三个电压等级，使用中要求每个绕组通过容量应达到变压器额定容量的以上。
校验热稳定的计算时间为继电保护时间和的全开断时间之和。
7、厂用电电源的备用方式有两种，_ 多用于火电厂，在水电厂和变电站中多采用____ 方式。
8、电器设备的选择，必须按条件进行选择，并按_________ 状态来校验热稳定和动稳定。
9、发电机间与在升压站的主变压器的连接有：组合导线、、10、屋内配电装置有、、成套组合电器。
、判断题（题后打“”为正确，打“”为错误）10分1、装设旁路母线的作用是为了检修出线断路器。
（）2、内桥型接线适合于线路短，变压器需经常切换，有系统穿越功率的厂站。
（）3、电力电缆一般按经济电流密度选择。
（）4、在中小型水电站、变电站中，一般主变压器的台数取3 4台。
（）5、电流互感器的选择除按正常条件选择外，还需进行二次负荷的校验。
（）6、选择厂用变容量时，考虑的厂用负荷是指所有厂用电动机功率的总和。
（）7、电器设备校验时，一般按三相短路电流校验。
（）8、厂用电是指每个工厂自己用的电。
（）9、半型屋外配电装置是指母线与断路器、电流互感器等重叠的布置。
（）10、电弧熄灭的条件是系统电源恢复电压小于弧隙介质强度。
（）三、单项选择题10分1、下列设备中，不是一次设备。
A、电流保护装置C、避雷器B、发电机D、断路器2、某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置。

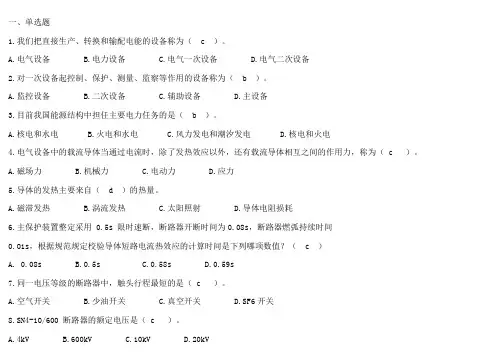

发电厂电气部分练习题及答案
一、单选题1.我们把直接生产、转换和输配电能的设备称为（ c ）。
A.电气设备B.电力设备C.电气一次设备D.电气二次设备2.对一次设备起控制、保护、测量、监察等作用的设备称为（ b ）。
A.监控设备B.二次设备C.辅助设备D.主设备3.目前我国能源结构中担任主要电力任务的是（ b ）。
A.核电和水电B.火电和水电C.风力发电和潮汐发电D.核电和火电4.电气设备中的载流导体当通过电流时，除了发热效应以外，还有载流导体相互之间的作用力，称为（ c ）。
A.磁场力B.机械力C.电动力D.应力5.导体的发热主要来自（ d ）的热量。
A.磁滞发热B.涡流发热C.太阳照射D.导体电阻损耗6.主保护装置整定采用 0.5s 限时速断，断路器开断时间为0.08s，断路器燃弧持续时间0.01s，根据规范规定校验导体短路电流热效应的计算时间是下列哪项数值？（ c ）A. 0.08sB.0.5sC.0.58sD.0.59s7.同一电压等级的断路器中，触头行程最短的是（ c ）。
A.空气开关B.少油开关C.真空开关D.SF6开关8.SN4-10/600 断路器的额定电压是（ c ）。
A.4kVB.600kVC.10kVD.20kV9.高压断路器与隔离开关的作用分别是（ d ）。
A. 断路器切合空载电流，隔离开关切合短路电流B. 断路器切合短路电流，隔离开关切合空载电流C.断路器切合负荷电流，隔离开关切合空载电流D.断路器能切合短路电流，隔离开关能切合电压互感器、避雷器等小电流回路10.在6～20kV 电网中，为了测量三相电压，通常用下面哪种方式（ a ）。
A.三相五柱式电压互感器B.两台单相电压互感器接成不完全星形接线C.三相三柱式电压互感器D.Y/Δ连接的三台单相电压互感器11.中性点不接地系统中，三相电压互感器作绝缘监视用的辅助二次绕组的额定电压应选择为（ c ）。
C. D. 100 V 312.三绕组电压互感器的辅助二次绕组是接成（ a ）。
姚春球版《发电厂电气部分》习题及参考答案
姚春球编《发电厂电气部分》教材计算题参考答案第二章 P6215. 0266.00=R Ω，14.1=s K ，31003.0-⨯=R Ω／m ，18.0==r c F F m 2/m ，05.46=c QW/m ，04.58=r Q W/m ，7.1862=I A 。
16. 1.1=k t s ，78.699==p k Q Q (kA)2·s ，161048.0⨯=i A J/（Ω·m 4），161055.0⨯=f A J/（Ω·m 4），f θ=75℃<200℃，满足热稳定。
17. 61067.1-⨯=J m 4，8.17=m kg/m ，1602.3661>=f H Z ，β=1，86.4942max =F N 。
18. 8625==w w I I A ，0703.0=s T s ，4.1778616j s e I -==A ，4.87390j re I -=A 。
19. 开断各种短路故障，工频恢复电压有效值、工频恢复电压最大值、恢复电压最大值分别为： 开断单相接地短路： )(01.127kV ， )(62.179kV ， )(43.269kV ；开断三相不接地短路，首先开断相： )(52.190kV ， )(43.269kV ， )(145.404kV ； 开断三相接地短路，首先开断相： )(12.165kV ， )(51.233kV ，)(27.350kV 。
开断两相短路，首先开断相： )(12.165kV ， )(48.233kV ，)(21.350kV 第四章 P18612. 2台主变，110kV 侧初期采用内桥接线，终期发展为单母线分段接线；10kV 侧采用单母线分段接线。
主接线图（略）。
max max7.0S S ='=15.22MVA ，可选择SF7-16000/110变压器。
13.需设10kV 发电机电压母线， 2×50MW 发电机接于10kV 母线上，且采用工作母线分段的双母线（双母三分段），母线分段及各电缆馈线均装设普通电抗器，母线上设2台主变T1、T2与220kV 系统联系； 200MW 发电机采用发电机-双绕组变单元接线，直接接于220kV 母线，采用可靠性高的SF 6断路器及双母线接线（当采用其他型式断路器时，则采用双母线带旁路接线）。
(整理)发电厂电器部分复习题及答案
1．电气一次设备有发电机、变压器、断路器、电抗器等。
电气二次设备有测量表计（电压表、电流表电能表）、继电保护、自动装置、仪用互感器等。
2．电气主接线的基本形式有单母线接线、双母线接线、单元接线和桥型接线等。
角形接线3．单母接线的可靠性比双母接线的小。
4．无汇流母线的电气主接线，常见的基本形式桥型接线、单元接线和角形接线。
5．厂用负荷根据其用电设备在生产中的作用和突然断电所造成的危害程度进行分类，共分为I类、II类、III类负荷。
6．厂用电源按其用途可分为四种，即工作电源、备用电源、启动电源和事故保安电源。
7．发热对电器的不利影响有机械强度下降、绝缘性能降低和接触电阻增加等。
8．设备热稳定校验用的短路电流持续时间tk包括三部分，分别是保护动作时间、断路器固有分闸时间和断路器开断时电弧持续时间。
9．在电气设备选择中，断路器与隔离开关相比，其特殊选择项目是开断电流和短路关合电流。
10．配电装置的最小安全净距A1是带电部分与接地部分间的距离，在这一距离下，不论是正常最高工作电压还是内、外部过电压都不致使空气间隙的击穿。
A2的含义是不同相的带电部分之间的空间最小安全净距。
；11．火电厂的中央信号包括事故信号和预告信号两种，它们分别由灯光信号和音响信号构成。
12．凝汽式火电厂的效率比热电厂低，原因是热量被循环水带走造成热量损失。
13．电气设备分为两大类，通常将生产和分配电能的设备称为一次设备，把对一次设备进行测量和控制、监视、保护的设备称为二次设备。
14。
主接线中的汇流母线担负了汇集与分配电能的作用。
15.单母线接线和双母线接线属于有汇流母线的电气主接线形式，一台半断路器接线、单元接线和桥形接线角形接线属于没有汇流母线的电气主接线形式。
16. 内桥接线适用于线路较长和变压器不需要经常切换的情况情况；外桥接线适用于线路较短和变压器需要经常切换的情况情况。
17.火电厂按输出能源分为热电厂和凝汽式火电厂，后者的效率低于前者。
发电厂电气部分习题及答案
发电厂电气部分习题集发电厂电气部分习题集目录第一章能源和发电 (1)第二章发电、变电和输电的电气部分 (2)第三章导体的发热与电动力 (3)第四章电气主接线 (4)第五章厂用电 (5)第六章导体和电气设备的原理与选择 (6)第七章配电装置 (7)第八章发电厂和变电站的控制与信号 (8)第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。
1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？1-3 火力发电厂的分类，其电能生产过程及其特点？1-4 水力发电厂的分类，其电能生产过程及其特点？1-5 抽水蓄能电厂在电力系统中的作用及其功能？1-6 核能发电厂的电能生产过程及其特点？第二章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？2-2 简述300MW发电机组电气接线的特点及主要设备功能。
2-3 简述600MW发电机组电气接线的特点及主要设备功能。
2-4 影响输电电压等级发展因素有哪些？2-5 简述交流500kV变电站主接线形式及其特点。
2-6 并联高压电抗器有哪些作用？抽能并联高压电抗器与并联高压电抗器有何异同？2-7 简述6kV抽能系统的功能及其组成。
2-8 简述串联电容器补偿的功能及其电气接线。
2-9 简述高压直流输电的基本原理。
2-10 简述换流站的电气接线及主要设备的功能。
2-11 简述高压直流输电的优点和缺点各有哪些？2-12 简述高压直流输电系统的主接线及其运行方式。
第三章导体的发热和电动力3-1 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？3-2 为什么要规定导体和电气设备的发热允许温度？短时发热允许温度和长期发热允许温度是否相同，为什么？3-3 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？3-4 为什么要计算导体短时发热最高温度？如何计算？3-5 等值时间的意义是什么等值时间法适用于什么情况？3-6 用实用计算法和等值时间法计算短路电流周期分量热效应，各有何特点？3-7 电动力对导体和电气设备的运行有何影响？3-8 三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。
《发电厂电气部分》课后习题答案培训资料
《发电厂电气部分》课后习题答案第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。
按输出能源分：凝气式发电厂；热电厂。
按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。
火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。
整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。
按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。
水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。
发电厂电气部分试题汇总和答案解析全
发电厂电气部分试题汇总和答案解析全work Information Technology Company.2020YEAR一、单项选择题1.根据对电气主接线的基本要求,设计电气主接线时首先要考虑( )A.采用有母线的接线形式B.采用无母线的接线形式C.尽量降低投资、少占耕地D.保证必要的可靠性与电能质量要求2、电压互感器的一次额定电压应等于( )A、 100或100/3伏B、 1003或×1003伏C、所在电网的额定电压D、 100或2×100伏3、输电线路送电的正确操作顺序为( )A、先合母线隔离开关,再合断路器,最后合线路隔离开关B、先合断路器,再合母线隔离开关,最后合线路隔离开关C、先合母线隔离开关,再合线路隔离开关,最后合断路器D、先合线路隔离开关,再合母线隔离开关,最后合断路器4、线路隔离开关的线路侧,通常装有接地闸刀开关,其主要作用就是当线路停电之后,合入接地刀闸,将它作为( )使用。
A、防雷接地B、保护接地 C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中,下述哪种条件下可采用多角形接线( )A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用就是( )A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中,弧电流过零值之后,电弧熄灭的条件就是( )。
A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离与热游离9、对厂用I类负荷的供电方式就是( )A、一般由一个电源供电B、应由两个独立电源供电,备用电源采用手动切换方式投入C、应由两个独立电源供电,一个电源消失后,另一个电源要立即自动投入D、在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度就是( )℃。
（完整）发电厂电气部分期末考试题（含答案）,推荐文档
（完整）发电厂电气部分期末考试题（含答案）,推荐文档《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。
3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。
4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。
9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。
10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。
A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。
A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电厂电气部分习题及答案发电厂电气部分习题集发电厂电气部分习题集目录第一章能源和发电 (1)第二章发电、变电和输电的电气部分 (2)第三章导体的发热与电动力 (3)第四章电气主接线 (4)第五章厂用电 (5)第六章导体和电气设备的原理与选择 (6)第七章配电装置 (7)第八章发电厂和变电站的控制与信号 (8)第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。
1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？1-3 火力发电厂的分类，其电能生产过程及其特点？1-4 水力发电厂的分类，其电能生产过程及其特点？1-5 抽水蓄能电厂在电力系统中的作用及其功能？1-6 核能发电厂的电能生产过程及其特点？第二章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？2-2 简述300MW发电机组电气接线的特点及主要设备功能。
2-3 简述600MW发电机组电气接线的特点及主要设备功能。
2-4 影响输电电压等级发展因素有哪些？2-5 简述交流500kV变电站主接线形式及其特点。
2-6 并联高压电抗器有哪些作用？抽能并联高压电抗器与并联高压电抗器有何异同？2-7 简述6kV抽能系统的功能及其组成。
2-8 简述串联电容器补偿的功能及其电气接线。
2-9 简述高压直流输电的基本原理。
2-10 简述换流站的电气接线及主要设备的功能。
2-11 简述高压直流输电的优点和缺点各有哪些？2-12 简述高压直流输电系统的主接线及其运行方式。
第三章导体的发热和电动力3-1 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？3-2 为什么要规定导体和电气设备的发热允许温度？短时发热允许温度和长期发热允许温度是否相同，为什么？3-3 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？3-4 为什么要计算导体短时发热最高温度？如何计算？3-5 等值时间的意义是什么等值时间法适用于什么情况？3-6 用实用计算法和等值时间法计算短路电流周期分量热效应，各有何特点？3-7 电动力对导体和电气设备的运行有何影响？3-8 三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。
3-9 导体的动态应力系数的含义是什么，在什么情况下，才考虑动态应力？3-10 大电流母线为什么常采用分相封闭母线？分相封闭母线的外壳有何作用？3-11 怎样才能减少大电流母线附近钢构的发热？3-12 设发电机容量为10万kW，发电机回路最大持续工作电流I max=6791A，最大负荷利用小时数T max = 5200h，三相导体水平布置，相间距离a = 0.70m，发电机出线上短路时间t k = 0.2s，短路电流I''= 36.0kA，I tk/2 = 28.0kA，I tk = 24.0kA，周围环境温度+35℃。
试选择发电机引出导线。
第四章电气主接线4-1 对电气主接线的基本要求是什么？4-2 隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？4-3 防止隔离开关误操作通常采用哪些措施？4-4 主母线和旁路母线各起什么作用？设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时，如何操作？4-5 发电机-变压器单元接线中，在发电机和双绕作变压器之间通常不装设断路器，有何利弊？4-6 发电机与三绕组变压器或自耦变压器组成的单元接线中，为什么机端必须装设断路器？4-7 一台半断路器接线与双母线带旁路接线相比，各有何利弊？一台半断路器接线中的交叉布置有何意义？4-8 选择主变压器时应考虑哪些因素？其容量、台数、型式应根据哪些原则来选择？4-9 电气主接线中为什么要限制断路电流？通常采用哪些方法？4-10 为什么分裂电抗器具有正常运行时电抗小，而断路时电抗大的特点？4-11 画出一种单母线分段带旁路母线的主接线形式，要求分段断路器兼作旁路断路器，并根据此种电气主接线，说明检修出线断路器时的倒闸操作步骤？4-12 画出一种双母线带旁路母线的主接线形式，要求母联断路器兼作旁路断路器，并根据此种电气主接线，说明检修出线断路器时的倒闸操作步骤？4-13 设计电气主接线时，应收集和分析的原始资料有哪些？第五章厂用电5-1 什么叫厂用电和厂用电率？5-2 厂用电的作用和意义是什么？5-3 厂用电负荷分为哪几类？为什么要进行分类？5-4 对厂用电接线有哪些基本要求？5-5 厂用电接线的设计原则是什么？对厂用电压等级的确定和厂用电源引接的依据是什么？5-6 在大容量发电厂中，要设启动电源和事故保安电源，如何实现？5-7 火电厂厂用电接线为什么要按锅炉分段？为提高厂用电系统供电可靠性，通常都采用那些措施？5-8 发电厂和变电站的自用电在接线上有何区别？5-9 何谓厂用电动机的自启动？为什么要进行电动机自启动校验？如果厂用变压器的容量小于自启动电动机总容量时，应如何解决？5-10 已知某火电厂厂用6kV备用变压器容量为12.5MV A,U k(%) = 8，要求同时自启动电动机容量为11400kW，电动机启动平均电流倍数为5，cosφ = 0.8，η = 0.90。
试校验该备用变压器容量能否满足自启动要求。
5-11 厂用母线失电的影响和应采取的措施？5-12 厂用电源的各种切换方式及其优缺点？第六章导体和电气设备的原理与选择6-1 什么是验算热稳定的短路计算时间t k 以及电气设备的开断计算时间t br ？6-2 开关电器中电弧产生与熄灭过程与那些因素有关？6-3 开关电器中常用的灭弧方法有那些？6-4 什么叫介质强度恢复过程？什么叫电压恢复过程？它与那些因素有关？6-5 什么叫电压恢复过程？它与那些因素有关？6-6 电流互感器常用的二次接线中，为什么不将三角形接线用于测量表计？6-7 为提高电流互感器容量，能否采用同型号的两个互感器在二次侧串联或串联使用？6-8 电压互感器一次绕组及二次绕组的接地各有何作用？接地方式有何差异？6-9 电流互感器的误差与那些因素有关？6-10 运行中为什么不允许电流互感器二次回路开路？6-11 三相三柱式电压互感器为什么不能测量相对地电压？6-12 运行中为什么不允许电压互感器二次回路短路？6-13 在发电厂中，电压互感器的配置原则有那些？6-14 选择10kV 配电装置的出线断路器及出线电抗器。
设系统容量为150MV A ，归算至10kV 母线上的电源短路总电抗X ?*Σ=0.14（基准容量S d ＝100MV A ），出线最大负荷为560A ，出线保护动作时间t pr ＝1s 。
6-15 按经济电流密度选择的导体，为何还必须按长期发热允许电流进行校验？配电装置的汇流母线，为何不按经济电流密度选择导体截面？6-16 设发电机容量为25MW ，最大负荷利用小时数T max ＝6000h ，三相导体水平布置，相间距离a ＝0.35m ，发电机出线上短路时间t k ＝0.2s ，短路电流I ''=27.2kA ，2/k t I =21.9kA ，k t I =19.2kA 。
周围环境温度+40oC 。
试选择发电机引出导体。
6-17 选择100MW 发电机和变压器之间母线桥的导体。
已知发电机回路最大持续工作电流I max ＝6791A ，T max ＝5200h ，连接母线三相水平布置，相间距离a ＝0.7m ，最高温度+35oC ，母线短路电流I ''=36kA ，短路热效应Q k =421.1(kA)2?s 。
第七章配电装置7-1 对配电装置的基本要求是什么？7-2 试述最小安全净距的定义及其分类。
7-3 试述配电装置的类型及其特点。
7-4 简述配电装置的设计原则和设计要求。
7-5 何谓配电装置的配置图、平面图和断面图？7-6 如何区别屋外中型、高型和半高型配电装置？它们的特点和应用范围是什么？7-7 气体全封闭组合电器由哪些元件组成？与其他类型配电装置相比，有何特点？7-8 简述发电机引出线装置的分类及其应用范围。
7-9 对发电厂中各种电气设施的布置有哪些基本要求？第八章发电厂和变电所的控制与信号8-1二次设备和二次接线的作用是什么？二次接线图分哪几种，各有何用途？8-2何谓常开触点和常闭触点?试画出它们的图形；什么是安装单位？用图例说明屏后接线图中的相对编号法。
8-3断路器控制回路应满足哪些基本要求？试以灯光监视的控制回路为例，分析它是如何满足这些要求的。
8-4什么叫断路器的“跳跃”？在控制回路中，防止“跳跃”的措施是什么？8-5发电厂中有那些信号装置？各有什么作用？8-6试分析闪光电源的工作原理。
按下试验按钮时，若发现灯泡不闪光，应当如何处理？8-7中央信号在发电厂和变电所中担负什么任务？是否所有厂、站都设有中央信号，如何实现中央复归重复动作？8-8预告信号有无瞬时和延时之分？变压器油温过高时，将发生什么声、光信号？试说明其动作过程。
8-9在什么情况下应发出事故信号？在什么情况下应发出预告信号？8-10采用弱电选线有何意义？断路器的“一对一”弱电选控方式与普通强电控制方式有何区别？8-11“先选有效”的意义是什么？试说明如何实现。
8-12微机在发电厂和变电所中主要用于哪些方面？试举例说明。
8-13事故顺序记录装置的作用是什么？如何判断由断开变为闭合，以及由闭合变成断开的状态。
8-14比较变电站的传统控制和信号系统与综合自动化的特点和各自的优缺点。
8-15说明“分层分布式变电站综合自动化系统”这一术语中“分层”和“分布式”的含义。
8-16说明“集散系统”与“分布式系统”两个概念的联系与区别。
8-17变电站综合自动化系统在那一方面可显著减少变电站建设的投资？上一页下一页。
