1. 引言
随着城市人口的增加和交通管理的需求不断加强，闸机系统在城市的重要性日益凸显。

目前市面上常见的闸机类型有很多，其中三辊闸作为一种常用的出入口闸机系统，在
人员出入管理、安全性能等方面具备独特优势，得到了广泛应用。

本文将介绍三辊闸的特点、构造和工作原理，并从使用环境、安全性以及系统可靠性
等多个维度对三辊闸方案进行分析和评价。

2. 三辊闸的特点
三辊闸作为一种常见的出入口控制系统，具有以下特点：
- 紧凑的设计：三辊闸的体积相对较小，安装灵活，适应性强，可以适应各种不同的出入口环境。

- 高度安全性：三辊闸设备配备了多种安全保护措施，如防撞装置、反跳闸功能等，确保人员出入过程中的安全。

- 高效通行：三辊闸的开启和关闭速度较快，能够快速响应人员的通过需求，提高通行效率。

- 多种验证方式：三辊闸设备支持多种验证方式，如刷卡、指纹识别、人脸识别等，方便不同人员群体的身份验证。

3. 三辊闸的构造和工作原理
3.1 构造
三辊闸一般由三个圆柱形的转动闸杆组成，闸杆间的空间足够容纳一个人员通过。

闸杆通过电机驱动，具备自动开启和关闭的功能。

闸杆下方的控制箱包含了电机驱动和控制系统。

3.2 工作原理
三辊闸的工作原理如下：
1. 验证：用户通过刷卡、指纹识别或人脸识别等方式进行身份验证。

2. 闸机开启：验证通过后，闸机电机启动，闸杆转动并向两侧打开，形成一个通行的过道。

3. 通行：用户在闸机开启后通过通道，闸杆自动关闭，等待下一位用户的验证。

4. 异常处理：如果身份验证失败或出现其他异常情况，闸机会发出警报并保持关闭状态，禁止通行。

4. 三辊闸方案的应用环境
三辊闸方案适用于以下环境：
- 企事业单位的出入口管理，如办公楼、工厂等。

- 政府机关、学校、医院等公共场所的人员出入管理。

- 商业区的大型购物中心、超市等。

- 运输站和公共交通站点的人员管理。

5. 三辊闸方案的安全性评估
三辊闸方案以其高度的安全性而受到广泛认可。

其安全性评估主要从以下几个方面进行：
- 防撞设计：使用专业的防撞装置，能够有效避免闸机和用户的碰撞，并及时停止闸机运动。

- 过道宽度：设计合理的通行过道宽度，能够保证用户的安全通过，并具备抗压能力。

- 反跳闸功能：闸机设备具备反跳闸功能，防止用户试图非法进入或逃避安全检查的行为。

6. 三辊闸方案的系统可靠性评估
三辊闸方案的系统可靠性评估主要从以下几个方面进行：
- 控制系统：三辊闸的控制系统采用先进的电子技术和控制算法，稳定性高，具备快速响应能力。

- 电机驱动：采用高品质的电机驱动器，确保闸机的平稳运行和持久耐用。

- 材料选择：闸机的主要材料选择耐用、防腐蚀、易清洁的优质材料，确保设备的长期使用。

7. 结论
三辊闸作为一种常见的出入口闸机系统，在城市人员出入管理中具备重要地位。

本文从三辊闸的特点、设计和工作原理进行了详细介绍，并从应用环境、安全性和系统可靠性等多个维度对其方案进行了评估。

综上所述，三辊闸方案以其紧凑、高安全性、高效通行和多种验证方式等特点，适用于各种不同的出入口管理场所，提供了一种有效的人员管理解决方案。

合集下载

三辊闸施工方案

三辊闸施工方案一、项目背景三辊闸是一种常见的入口控制设备，通常应用于公共交通站点、大型商业综合体以及机场等场所。

它通过自动识别乘客的刷卡或刷脸信息，实现快速、有效的通行控制。

为了确保三辊闸施工过程顺利进行，特制定此施工方案。

二、施工准备1. 工程队伍组建按照项目规模和工期，合理组建工程队伍，包括项目经理、技术人员、材料配送员等。

确保施工队伍充足、配备齐全。

2. 材料准备•主机设备：根据实际需要，购买数量适当的三辊闸主机设备。

•附件材料：购买所需的电线、开关、连接器等。

3. 施工图纸准备根据三辊闸设备规格，绘制详细的施工图纸，包括设备布置图、电路连接图等。

三、施工步骤1. 安装主机设备按照施工图纸，确定三辊闸主机设备的安装位置。

使用专用工具，将主机设备固定在指定位置。

2. 连接电路根据施工图纸，将电线、开关、连接器等进行正确连接。

确保电路连接牢固、正常工作。

3. 调试测试完成电路连接后，对三辊闸设备进行调试测试。

通过电源接通、刷卡、刷脸等操作，确保设备能够正常识别并控制通行。

在施工现场设置防护措施，确保工作人员的安全。

例如，搭建安全网或设置警示标志。

四、安全注意事项1. 施工现场安全确保施工现场干燥、整洁，防止材料堆放杂乱或造成绊倒。

注意防火防爆，严禁吸烟和明火作业。

2. 电气安全在进行电气连接时，切勿触碰带电部分。

使用绝缘工具，注意线路的接地和绝缘测试。

3. 设备安全在施工过程中，设备安装固定牢固，防止设备倾斜、摇晃或坍塌。

注意设备的防水、防潮措施，避免设备受潮损坏。

对施工现场进行合理的安全防护，确保施工人员的安全。

在需要时，佩戴安全帽、护目镜、防护手套等个人防护装备。

5. 事故应急处理在施工过程中，如发生事故或异常情况，应立即采取措施进行应急处理。

同时报告相关负责人并寻求帮助。

五、施工总结三辊闸的施工过程需要严格按照规范进行，确保设备安装牢固、电路连接正常。

合理的施工准备和安全措施，能够提高施工效率，确保施工进度顺利进行。

工地门禁三辊闸方案报价v1.3

系统概述:施工现场出入管理一直是一个难题，一个工地上每天都有大量的人员要在快速进出，管理人员都希望需要在最短的时间了解有谁进出了？他们是否都有合法的身份和权限？有谁应该来而没有来？而传统手工登记等管理方式，办理缓慢且容易出错，本着“实用、先进、经济”的设计原则，我们设计并研发了箱式快速通道系统把精巧的机械设计与微处理器控制及各种读写技术有机地融为一体，通过各种读写操作，完成通道通行控制，并能实现有效身份人员的自动识别，杜绝非法出入。

同时本系统也具备安装简便，可多次反复使用的特点，是您管理上的好帮手。

施工现场入口模拟图（闸机、防雨棚、LED屏）系统组成：门禁三辊闸+LED屏+系统主机+人员卡门禁闸机推荐1、-工地现场入口方案（双通道）：万案翼闸摆闸^辊闸现场图片效果图片自动开闸自动开闸人工推动开闸方式缩入闸机内往通行方向开闸向前滚动反应速度★★★★★★★★★防止尾随★★★★★★★★防夹功能★★★★★★★★★★★★★★★使用寿命★★★★★★★★★★★★★★推荐程度★★★★★★★★★★★★2.8万双通道价格 c C 'I「3.8 J万2、井下基坑入口：（空间有限）方案立式摆闸立式三辊闸现场图片效果图片自动开闸人工推动开闸方式往通行方向开闸向前滚动反应速度★★★★★★★防止尾随★★★★防夹功能★★★★★★★★★★★★★推荐程度★★★★★★单通道价格发卡器工作站1服务器工作站N网发卡器三、消费系统推荐（报价中不含）消费机它以计算机管理为核心，采用非接触IC卡固有特性，实现了非在线收费。

该消费机广泛应用于工厂、企业、机关、学校等公共消费场合，代替传统的用现金、磁卡、接触卡、饭票等消费方式，体现了消费管理的科学化。

消费者只需持一张经过授权的IC卡，在台式消费机的刷卡区刷卡即可完成各种消费支付过程；该消费机在强大的后台软件环境和完善的硬件基础上完成信息加工处理工作，统一进行IC卡的发行、授权、取消、挂失、充值等工作，并可查询、统计、清算、报表、打印各类消费信息及其它相关业务信息。

三辊闸系统方案

TCP/IP指纹智能三辊闸门禁管理系统方案书目录第一章系统概述 (2)1.1 系统概述 (3)1.2 主要设计依据规范 (3)第二章系统结构 (3)2.1 系统的功能 (3)2.2 基本组成部分 (4)2.3 系统配置 (5)2.3.1 感应卡 (5)2.3.2读卡器推荐配置 (5)2.3.3 WEB控制主机： (6)2.3.4 三辊闸 (8)第三章系统管理软件介绍 (10)3.1 软件的特点和简介 (10)3.2 系统的主要功能 (13)第四章系统的应用简介 (14)第五章售后服务保证 (16)第一章系统概述1.1 系统概述三辊闸通道出入管理控制系统，具有对门户出入控制、实时监控、保安防盗报警等多种功能，它主要方便出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境。

它在功能上实现了通讯自动化(CA)、办公自动化 (OA) 和管理自动化(BA), 以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、办公自动化系统的综合管理。

作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家和地区已经广泛应用于科研、公园、工业、博物馆、酒店、商场、医疗监护、银行、监狱等，特别是由于系统本身具有隐蔽性，及时性等特点，在许多领域的应用越来越广泛。

本系统最大的特点：在网络内的任何一台电脑上，无需安装软件，输入每个出入的口的IP地址，用户名和密码即可远程控制通道，方便快捷，是真正的网络版系统1.2 主要设计依据规范1. 国际综合布线标准 ISO/IEC118012．《民用建筑电气设计规范》JGJ/T 16-923．《中华人民共和国安全防范行业标准》 GA/T74-944．《中华人民共和国公共安全行业标准》 GA/T70-945．《监控系统工程技术规范》 GB/50198-94第二章系统结构2.1 系统的功能1可以树立规范化管理形象，提高管理档次，同时规范化内部的管理体制。

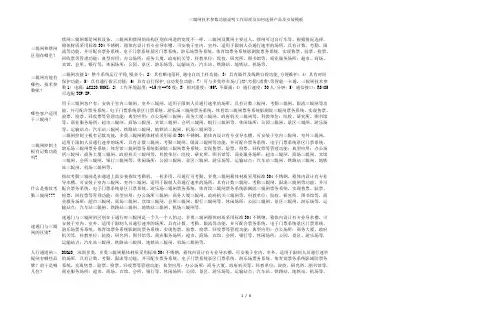

三辊闸技术参数功能说明工作原理及如何选择产品及安装模板

三辊闸和摆闸区别在哪里？摆闸三辊闸都是闸机设备，三辊闸和摆闸的结构区别在闸道的宽度不一样，三辊闸及翼闸主要过人，摆闸可过自行车等。

根据情况选择。

箱体材质采用标准304不锈钢，箱体内设计有专业导水槽，可安装于室内、室外，适用于限制人员通行速率的场所，具有计数、考勤、限流等功能，并可配合票务系统、电子门票系统景区门票系统、游乐场票务系统、体育馆票务系统影剧院票务系统，实现售票、验票、检票、回收票等管理功能；典型应用：办公场所：商务大厦、政府机关等，科教单位：院校、研究所、图书馆等，商业服务场所：超市、商场、宾馆、会所、银行等，休闲场所：公园、景区、游乐场等，运输站点：汽车站、铁路站、地铁站、机场等。

三辊闸功能有哪些，技术参数呢？三辊闸功能1) 整个系统运行平稳,噪音小；2) 具有断电落杆,通电自动上杆功能；3) 具有器件及线路自检功能,方便维护；4) 具有时间保护功能；5) 具有通行指示功能；6) 具有自行保护,自动复位功能；7) 可与多奥停车场\门禁\考勤\消费\等智能一卡通。

三辊闸技术参数1) 电源：AC220/50HZ；2) 工作环境温度：-15度-+70度；3) 相对湿度：<95% 不凝露；4) 通行速度：30人/分钟；5) 通信接口：RS485可选配TCP/IP。

哪些客户适用于三辊闸？用于三辊闸客户有：安装于室内三辊闸、室外三辊闸，适用于限制人员通行速率的场所，具有计数三辊闸、考勤三辊闸、限流三辊闸等功能，并可配合票务系统、电子门票系统景区门票系统、游乐场三辊闸票务系统、体育馆三辊闸票务系统影剧院三辊闸票务系统，实现售票、验票、检票、回收票等管理功能；典型应用：办公场所三辊闸：商务大厦三辊闸、政府机关三辊闸等，科教单位：院校、研究所、图书馆等，商业服务场所：超市三辊闸、商场三辊闸、宾馆三辊闸、会所三辊闸、银行三辊闸等，休闲场所：公园三辊闸、景区三辊闸、游乐场等，运输站点：汽车站三辊闸、铁路站三辊闸、地铁站三辊闸、机场三辊闸等。

通道闸含三辊闸、摆闸、翼闸、全高闸等整套套解决方案

通道闸全套解决方案自由通行模式：在自由通行模式下，摆闸处于关闸状态，通行人员走到自由通行方向的第一个红外时，红外触发通道闸开闸，通行人员通行过后，通道闸关闸。

受控模式：在受控模式下，通道闸处于待机状态，刷卡有效时，通道闸开闸，通行人员正常通行，通行过后，通道闸开闸；刷卡无通行，通道闸在10S后自动关闸。

禁止通行模式：在禁止通行模式下，刷卡无效，此方向不允许通行。

常开模式：在常开模式下，通道闸自动开闸，通行灯、迎宾灯均为常开通行人员通行过后，不关闸。

常闭模式：在常闭模式下，通道闸处于关闸状态，通行灯，迎宾灯均为常闭，刷卡不开闸。

记忆使能模式：在记忆使能模式下，刷卡N次，N次有效。

正常通行一个人后，N减一，当N为0时，通道闸关闸。

每刷卡一次，刷新一次通行时间10S，每通行一个人，通行计数N不为0时，刷新一次通行时间10S,10S内无通行人员通行，通道闸自动关闸。

在非记忆使能模式下，刷卡N次，只有一次有效，且是第一次刷卡有效，刷卡有效后，通道闸开闸，赋值通行时间10S。

灯光指示迎宾灯:在执行位置初始化时迎宾灯为常闭，迎宾灯只与通行模式有关，在自由通行模式和常开模式下，迎宾灯为常开，其余模式下，迎宾灯为常闭。

通行指示灯：在执行位置初始化、常闭模式下，通行指示灯为常闭；其余模式下，通行指示灯根据受控状态设置常开/常闭，在默认状态下，通行灯根据通行模式设置（自由通行为常开，其余模式为常闭）常开/常闭，在刷卡有效时，通行方向为常开，通行反向为常闭，有红外报警信号时，左右两通行指示灯常闭；报警信号消失后，通行指示灯恢复报警前的显示状态。

蜂鸣器提示通行提示：在刷卡有效、无效、执行关闸动作时，蜂鸣器蜂鸣一次提示。

报警提示：在红外有异常、位置初始化、强行闯闸时，蜂鸣器不停的蜂鸣直到红外报警信息消失、位置初始化完成、离合器松开时，停止报警提示。

关闸红外检测到通行人员正常通行，通行人员过后0.2S，通道闸自动关闸。

红外报警开闸报警：通道闸正在开闸时，开闸方向有红外遮挡，电机关闭，蜂鸣器蜂鸣报警，LCD屏显示开闸报警（第一行显示公司名称，第二行显示红外报警的原因、红外的电平状态（000000表示全为低）），左右通行指示灯均为常闭状态；开闸方向红外信息消失后，摆闸继续运行，LCD屏、通行指示灯恢复报警前的状态，蜂鸣器关闭并重新赋值通行时间10S。

三辊闸说明书

目录1．设备简介............................................... 错误!未定义书签。

1.1简述....................................................... 错误!未定义书签。

1.2功能特点............................................... 错误!未定义书签。

1.3重要技术参数....................................... 错误!未定义书签。

2．产品外形尺寸....................................... 错误!未定义书签。

2.1设备外形尺寸....................................... 错误!未定义书签。

3．产品结构及其工作原理 ....................... 错误!未定义书签。

3.1通道闸机械系统................................... 错误!未定义书签。

3. 2通道闸电控系统 .................................. 错误!未定义书签。

3.3系统工作原理....................................... 错误!未定义书签。

4．设备安装与调试................................... 错误!未定义书签。

4.1设备安装............................................... 错误!未定义书签。

4.2设备功能调试....................................... 错误!未定义书签。

5．通道闸常见故障解决及平常维护 ....... 错误!未定义书签。

6．设备操作说明....................................... 错误!未定义书签。

《三辊闸系统参数及使用说明》

《三辊闸系统参数及使用说明》1 基本参数1）电源电压：AC220V 50Hz；2）工作环境：-15℃～60℃；3）最大通道宽：600mm；4）输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；5）通信接口：RS485电器标准；6）通信距离：1200米；7）用管理计算机对设备进行远程控制。

2 闸杆的装配（见附图1）1）把闸杆放入铝盘安装槽中；2）把销子装入铝盘销孔；33机芯部位图（见附图2）附图2单方向自由通行调整：调整单向机螺钉，锁住定位臂，即可使闸机单方向自由通行。

4 调试前准备1）电动三辊闸设备接线图1份，机芯部位图1份,待调试电动三辊闸设备一套，并仔细阅读《电动三辊闸菜单设置使用说明》；2)左右定义：面对三辊闸，三辊闸的左手边即左边，右手边为右边；3)输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；4)接线排的连接（见附图3）:按接线排的标识接好电源和开闸信号；附图35）检查接线是否与接线图一致，检查所有插头是否有松动；确保机械部分没有卡死，运转灵活，设备的保护地一定要可靠接地，确认无误后可上电调试。

三辊闸主板接线图接线说明：GND 接地+12V 开闸信号公共端OPE_L 左开闸信号OPE_R 右开闸信号PA PB 变压器12V输入（2根黑色线）PC PD 变压器24V输入（2根蓝色线）MB 右电磁阀MA 左电磁阀（+24V）+24V 落杆电磁铁GND -24V 电磁阀和落杆磁铁公共端TA TB 485通讯接口GND +15V 外接设备供电+15V GND 方向指示供电DIR_L 方向指示左箭头信号DIR_R 方向指示右箭头信号CNT_L 左计数器信号CNT_R 右计数器信号5 第一次上电调试按下主控板上的左开或者右开键后，观看电磁阀的解锁方向和方向指示的方向时候一致，如果发现解锁方向不对，此时需掉电后将方向指示接线调换即可；警告：在第一次上电时一定要先进行该项调试，否则通行方向不一致，导致行人用力撞击闸杆，对设备造成致命的损坏。

三辊闸使用说明书(A4)

三辊闸使用说明书深圳市嘉讯通电脑技术有限公司机芯三辊闸机芯主要由主轴、电磁铁、齿状凸轮、定位凸轮、行程开关、阻尼器、弹簧、掉杆装置组成。

当三辊闸驱动板（以下称驱动板）接收到开闸信号，其中一路继电器闭合，对应的电磁铁导通，促使锁臂收收缩，解除对齿状凸轮的锁定，这时行人只需轻轻推杆，便可以沿被解除锁定的方向通行。

随着主轴的转动，一旦行程开关碰到螺钉，前者给驱动板一个信号，表明行人已通过，完成此次动作；同时，电磁铁恢复到原始状态，锁臂伸出，定位凸轮、定位杆（包括与之联接的轴承）、阻尼器、弹簧开始工作，缓冲刚才所积累的弹性势能，直到锁臂再次与齿状凸轮作用。

掉杆装置安装在轴承座2＃上，一旦发生断电，闸杆下落，形成透明通道。

下面详细介绍机芯各个部分：锁紧装置棘轮锁臂锁定动作是通过锁臂的头部卡住齿状凸轮组的牙齿而实现的。

作为齿状凸轮组一部分的聚氨脂齿状凸轮减少了锁臂在凸轮齿上动作所产生的噪音。

凸轮的轮廓使得主轴在旋转时有可能每间隔5秒被锁住。

(刷卡不推杆)锁臂通过枢轴安装到底座上，而且可以通过安装在底座上的电磁铁的吸合而摆动。

其中一个电磁铁锁住顺时针方向而另外一个锁住逆时针方向。

电磁铁的励磁导致锁臂移动，与凸轮齿啮合，从而阻止三辊闸朝这个方向旋转。

当电磁铁掉电时，锁臂在弹簧的作用下回到原来位置，卡住凸轮。

反逆转装置反逆转装置的功能是阻止旋转单元进行与原始方向相反的旋转。

也就是说，一旦三杆臂按一个方向转动，这个装置就会阻止它作相反方向的转动。

在图（1）中，锁臂1#在电磁铁的作用下，迅速左移至极限位置，解除对齿状凸轮1#的锁定。

此时锁臂2#主轴定位凸轮轴承座2#轴承座1#弹簧阻尼器行程开关齿状凸轮2#锁臂1#齿状凸轮1#电磁铁定位杆轴承图锁臂螺钉并没有动作，仍然限制了齿状凸轮2#朝相反方向的转动。

定位凸轮定位凸轮是一个具有特殊轮廓的导轨（如图（2））。

在导轨里，距离圆心最短的三个点相互间隔120度，他们对应于三杆的三个栅栏位置。
