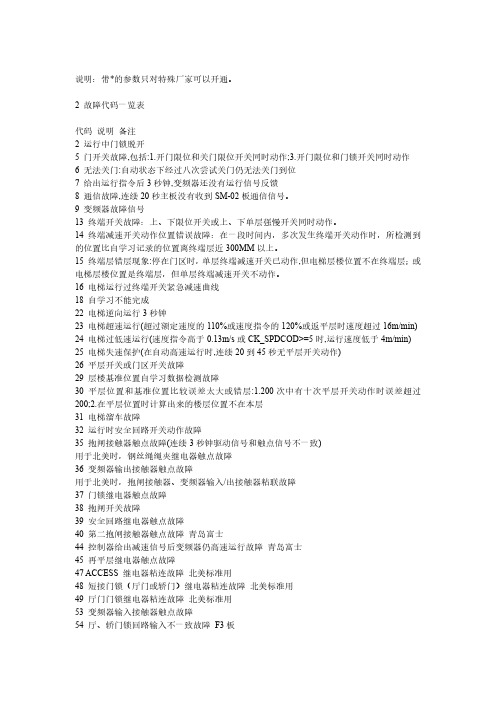

说明：带*的参数只对特殊厂家可以开通。
2故障代码一览表代码说明备注2运行中门锁脱开5门开关故障,包括:1.开门限位和关门限位开关同时动作;3.开门限位和门锁开关同时动作6无法关门:自动状态下经过八次尝试关门仍无法关门到位7给出运行指令后3秒钟,变频器还没有运行信号反馈8通信故障,连续20秒主板没有收到SM-02板通信信号。
9变频器故障信号13终端开关故障：上、下限位开关或上、下单层强慢开关同时动作。
14终端减速开关动作位置错误故障：在一段时间内，多次发生终端开关动作时，所检测到的位置比自学习记录的位置离终端层近300MM以上。
15终端层错层现象:停在门区时，单层终端减速开关已动作,但电梯层楼位置不在终端层；或电梯层楼位置是终端层，但单层终端减速开关不动作。
16电梯运行过终端开关紧急减速曲线18自学习不能完成22电梯逆向运行3秒钟23电梯超速运行(超过额定速度的110%或速度指令的120%或返平层时速度超过16m/min) 24电梯过低速运行(速度指令高于0.13m/s或CK_SPDCOD>=5时,运行速度低于4m/min) 25电梯失速保护(在自动高速运行时,连续20到45秒无平层开关动作)26平层开关或门区开关故障29层楼基准位置自学习数据检测故障30平层位置和基准位置比较误差太大或错层:1.200次中有十次平层开关动作时误差超过200;2.在平层位置时计算出来的楼层位置不在本层31电梯溜车故障32运行时安全回路开关动作故障35抱闸接触器触点故障(连续3秒钟驱动信号和触点信号不一致)用于北美时，钢丝绳绳夹继电器触点故障36变频器输出接触器触点故障用于北美时，抱闸接触器、变频器输入/出接触器粘联故障37门锁继电器触点故障38抱闸开关故障39安全回路继电器触点故障40第二抱闸接触器触点故障青岛富士44控制器给出减速信号后变频器仍高速运行故障青岛富士45再平层继电器触点故障47ACCESS继电器粘连故障北美标准用48短接门锁（厅门或轿门）继电器粘连故障北美标准用49厅门门锁继电器粘连故障北美标准用53变频器输入接触器触点故障54厅、轿门锁回路输入不一致故障F3板55轿内紧急开关继电器故障北美标准用60两自动/检修输入点不一致故障检测北美标准、上海富士用61超速故障：超110%额定速度或限速器开关动作北美标准用62终端限速开关动作时的超速（速度还超过额定速度的80％）保护北美标准用63曳引马达过热保护64自动状态、开着门、门区外溜车3秒钟保护（绳夹动作）65自动状态、有RG1或RG2时10次运行中有4次以上安全回路动作，就进行绳夹回路开路保护。
新时达电梯故障代码及故障说明
8.
CANBUS 通讯故障
连续4 秒与轿厢板SM-02 通讯不上，报故障
9.
变频器故障信号
主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的 3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置 100mm运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作
17.
下减速开关4 错位
只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）
18.
19.
20.
打滑保护故障
运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作
21.
电机过热
电机过热输入点有输入信号
22.
电机反转故障
持续 秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B 相反相）速度反馈值大于允许速度持续 秒，报故障23。当给定速度小于 1m/s 时，允许速度=给定速度+s当给定速度大于1m/s 时，允许速度=给定速度*最大允许速度<额定速度*108%
11.
下减速开关1 错位
自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作
F5021故障一览表
11
下减速开关1错位
自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5
自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离
运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm
运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm

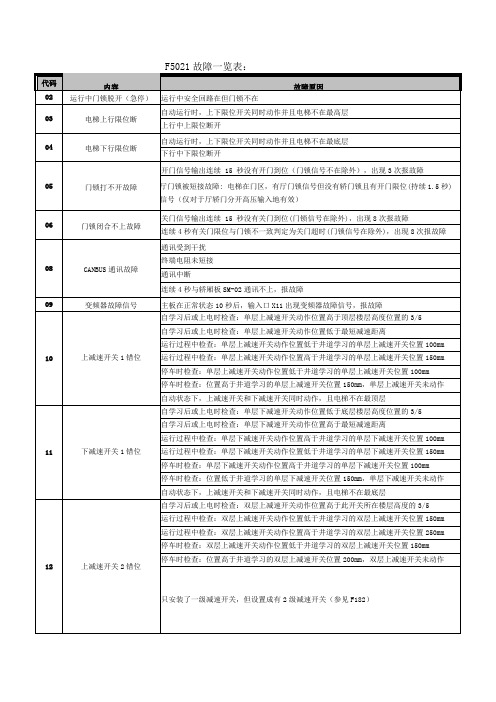

F5021故障一览表：
代码
内容
故障原因
02
运行中门锁脱开（急停）
运行中安全回路在但门锁不在
03
电梯上行限位断
自动运行时，上下限位开关同时动作并且电梯不在最高层
上行中上限位断开
04
电梯下ቤተ መጻሕፍቲ ባይዱ限位断
自动运行时，上下限位开关同时动作并且电梯不在最底层
下行中下限位断开
05
门锁打不开故障
开门信号输出连续 15秒没有开门到位（门锁信号不在除外），出现3次报故障
运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm
运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm
停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm
停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作
35
抱闸接触器触点粘连检测故障
主板KMB(抱闸接触器)无输出，但输入检测点有输入信号(包含后置的两个检测点)
主板KMB(抱闸接触器)有输出, 但输入检测点没有输入信号（包含后置的两个检测点）
36
输出接触器触点粘连检测故障
主板KMY继电器无输出，但输入检测点有输入信号(KMY接触器粘连)
新时达电梯故障代码及故障说明
上减速开关3 错位
只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层高度的 3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作
12.
上减速开关2 错位
只安装了一级减速开关，但设置成有2 级减速开关（参见F182）
13.
下减速开关2 错位
自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm串行控制系统说明手册（F5021）60/110运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有 2 级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作
15.
新时达电梯F5021调试F参数(1)
新时达最新F参数Post By：2011-2-2 10:05:43部分F菜单及故障代码是最新的最新F参数1 参数一览表参数号参数含义备注出厂设置限制范围单位F0 加速斜率调整启动加速度50 10～95 cm/s2F1 减速斜率调整制动减速度50 10～95 cm/s2F2 S曲线T0 启动初S弯角时间130 50～300 0.01sF3 S曲线T1 加速末S弯角时间110 50～300 0.01sF4 S曲线T2 减速初S弯角时间110 50～300 0.01sF5 S曲线T3 减速末S弯角时间130 50～300 0.01sF6 电梯额定速度电梯标定值175 25～600 cm/sF7 电机额定转速(F162=0) 电动机铭牌值1450 50～3000 rpmF7 限速器转盘直径（F162＝1）1450 50～3000 mmF8 编码器脉冲数编码器经PG卡分频后的每转脉冲数600 150～20000 prF9 锁梯和返基基站1 1～48F10 偏置实层数0 0～10F11 预设总层数15 2～48F12 检修速度检修运行时的速度25 0～50 cm/sF13 返平层速度自动找平层时的速度6 0～20 cm/sF14 关门延时1 响应召唤停梯时开门保持时间手拉门时，为调整从厅门关好后到可以响应外召唤的延迟时间40 0～1800 0.1s F15 关门延时2 响应内选停梯时开门保持时间25 0～1800 0.1sF16 开闸延时从内部启动指令到开始打开抱闸的延时时间10 0～250 0.02s F17 抱闸延时从内部停车指令到开始抱闸的延时时间5 0～250 0.02sF18 消防基站1 1～48F19 第二消防基站1 1～48F20 延迟返基时间0 0～300 sF21 平层开关动作延迟时间2 0～500 msF22 并联时第二基站0：没有第二基站0 1～48F23 并联模式0-单梯或并联主梯1-并联副梯2-群控0 0～2F24 驱动模式0-数字量1-模拟量1 0～4F25 输入类型1 X0-X15输入点的常开或常闭设置481 0～65535F26 输入类型2 X16-X31输入点的常开或常闭设置0 0～65535F27 输入类型3 TX0-TX15输入点的常开或常闭设置143 0～65535F28 输入类型4 TX16-TX31输入点的常开或常闭设置0 0～65535F29 服务层站1 设定各层站是否可停靠1-16楼65535 0～65535F30 服务层站2 设定各层站是否可停靠17-32楼65535 0～65535F31 服务层站3 设定各层站是否可停靠33-48楼65535 0～65535F32 数字量时设置变频器的类型代码0: YASKAWA,CT,FUJI, CT MENTOR II 1: SIMENS2: KEB3：MICO4：SEIE5：Dietz 0 0～5F33 自动运行间隔100 50～65535 0.1sF34 自动运行次数5000 0～65535F35 消防模式0：中国（包括港、澳）标准1：北美标准12：北美标准2 0 0～2F36 抱闸开关触点检测时间无该触点检测时设为0 0 0～300 0.02sF37～F39 备用*F40 运行次数限制0～65535 100*F41 防犯罪运行基站1 1～48 16位板F42 keb变频器配异步电动机0-否1-是0 0～1*F43 液晶上三洋富士标志的切换0-三洋1-富士0 0～1 16位板F43 司机状态时蜂鸣和按钮灯模式0－无蜂鸣无闪烁（标准司机模式）1－有蜂鸣无闪烁（标准司机模式）2－无蜂鸣有闪烁（标准司机模式）3－有蜂鸣有闪烁（标准司机模式）16－无蜂鸣无闪烁（老式司机模式）17－有蜂鸣无闪烁（老式司机模式）18－无蜂鸣有闪烁（老式司机模式）19－有蜂鸣有闪烁（老式司机模式）0 0～19 32位板053后的程序版本可以选择16以上的参数F44 RS-485串行通讯本机地址255：RS-232通信255 0～31，255F45 单层或多层减速距离（只有一个段速时也是多层减速距离）130 40～250 CmF46 双层或多层减速距离（只有两个段速时也是多层减速距离，只有一个段速时不用）310 150～45 0 CmF47 三层或多层减速距离（只有三个段速时也是多层减速距离，只有两个以下段速时不用）400 250～650 CmF48 数字量段给定时再平层时间设定15 0～100 0.02sF49 自动返基站有效0：无1：有，返基后闭门待梯2：有，返基后开门待梯0 0～2F50 前开门允许1 1－16楼65535 0～65535F51 前开门允许2 17－32楼65535 0～65535F52 前开门允许3 33－48楼65535 0～65535F53 后开门允许1 1－16楼0 0～65535F54 后开门允许2 17－32楼0 0～65535F55 后开门允许3 33－48楼0 0～65535F56 上平层调整50对应基准值50 0～100 MmF57 下平层调整50对应基准值50 0～100 MmF58 从内部起动指令到速度曲线给出的延时时间35 0～250 0.02sF59 平层速度调整当该值小于30，标准模式；大于30时，停层方式和多段速相同18 0～100 mm/sF59 有否通信专用识别码选择0：有1：无0 0～1 青岛富士F60 调速器进线接触器触点检测与否0-不检测1-检测1 0～1F61 到站钟和到站灯的给出时离平层位置的距离1200 0～2000 mmF62 防打滑运行限制时间2250 1000～2250 0.02sF63强行多段速段速数设置0：没有1：2段速2：3段速3：4段速4: 5段速0 0～4F64 检修时能否点动操作门0：不能1：能够0 0～1F65～F112 层楼显示代码F113F114 备用F115 连续多少时间关门不能关到位就反向开门的设定值有自动门机但没有门限位开关时，为从开始关门到关门限位动作的时间调整80 30～300 0.1s F116 连续多少时间开门不能开到位就反向关门的设定值有自动门机但没有门限位开关时，为从开始开门到开门限位动作的时间调整80 30～300 0.1s F117 强迫关门或保持开门按钮按过后的开门保持时间设定值600 100～6000 0.1sF118 残疾人操作时的开门保持时间设定值100 40～300 0.1sF119 偏置假层数0 0～10F120 防捣乱指令数5 0～10F121 开通强迫关门功能1：开通0 0～1F122 从断开抱闸接触器到抱闸抱住的动作时间25 0～250 0.02sF123 召唤分类0：只有前门召唤1：有前门召唤和后门召唤2：有前门召唤和残疾人用召唤3：有前门召唤、后门召唤及残疾人用召唤0 0～3F124 贵宾层0：表示贵宾层由开关位置决定1 0～48F125 两平层开关间距离仅两层楼电梯使用20 5～50 CmF126 短层减速距离当两层楼之间的距离在30～2000时，用检修速度运行时的减速距离20 0～50 M mF127 平层插板长度仅两层楼电梯使用22 7～60 CmF128 开关门模式设定0～7：都是有开关门限位开关或无自动门机0：标准模式1：开关门自保模式2：关门自保模式3：开门自保模式4：运行时关门自保模式5：6：手拉门(有轿门、有上下集选)7：手拉门(有轿门、只有一召唤按钮)8：手拉门（无轿门、只有一只召唤按钮）16～23：都是有自动门机但无开关门限位开关16：标准模式17：开关门自保模式18：关门自保模式19：开门自保模式20：运行时关门自保模式21：22：手拉门(有上下集选)23：手拉门(只有一召唤按钮)0 0～23F129 开通提前开门和开门再平层功能0：都没有1：有提前开门2：有开门再平层3：两功能都开通0 0－3F130 门区开关是否独立0：没有门区开关独立（门区信号参照平层开关）1：前门门区开关独立2：后门门区开关独立3：前、后门门区开关都独立0 0～3F131 设定有后门操纵箱1：有0 0/1F132 设定有残疾人用操纵箱1：有0 0/1F133 设定有副操纵箱1：有0 0/1F134～F136 真层向量都是65535 0～65535F137～F139 NS-SW功能时设定的服务层都是65535 0～65535 F140～F144 电梯ID号远程监控时，被监控电梯的识别号F145～F151 电话号码远程监控时，被监控电梯所连接的电话线的电话号码F152 自动关风扇,照明延迟时间180 0～1800 （秒）32位板F153 是否有厅、轿门锁回路分开并有不一致故障检测0：无F153 仅供显示用的额定速度0：表示实际速度否则根据该速度作为额定速度来显示0 0～65535 CM/S仅沈阳三洋E板程序F154 变频器前接触器的性质（KMC）0：有前级接触器且断安全回路时断该接触器1：有前级接触器但断安全回路时不断该接触器2：无前级接触器0 0～65535 32位板F155 方向信号是否以迅达方式显示0：否1：是0 0～65535 32位板F156 是否有门锁继电器和安全回路继电器0：有1：无0 0～65535 32位板F157 顶层ACCESS的可运行范围1500 0～3000 (毫米)广日板(北美)F157 四层或多层运行减速距离（只有四个段速时也是多层减速距离，只有三个以下段速时不用）500 350～800 (厘米) 青岛富士F158 底层ACCESS的可运行范围1500 0～3000 (毫米)广日板(北美)F158 多层运行减速距离（有五个段速时才用）600 450～1000 (厘米)青岛富士F159 是否有ACCESS功能0：否1：是0 0～65535 广日板F160 是否开通人工去除错误指令功能0：否1：是迅达：0F161 是否开通每天时间段封锁各层楼功能0：否1：是0 0～65535 32位板F162 测位置的编码器装在马达侧还是限速器侧如果是北美还有有无旁接轿内急停开关的ST继电器选择0：马达侧，无ST继电器1：限速器侧，无ST继电器2：马达侧，有ST继电器3：限速器侧，有ST继电器0 0～65535 （广日板）F163 有否功能扩展板（紧急平层装置、地震运行、大楼紧急电源操作）以及大楼紧急电源操作（OEPS）时是否继续运行（仅单梯或并联时）0：无扩展板、无继续运行2：有扩展板、无继续运行3：有扩展板、有继续运行0 0～65535 32位板F164 称量装置类型0：系统不处理称量信号1：称量信号输入主板、但超、满载等信号来自开关（2：称量信号输入轿厢板、但超、满载等信号来自开关）3：称量信号输入主板、超、满载等信号也由称量信号计算（4：称量信号输入轿厢板、超、满载等信号也由称量信号计算）0 0～65535 32位板F165 调试运行（不开门）0：正常1：不开门0 0～65535F166 反向时消指令功能选择0：有1：无0 0～65535 北美F168 IC卡服务电梯编号0 1～255F169 IC卡上下召唤选择0：下召唤1：上召唤0 0～1F170 有轿内IC卡登记指令功能时，对应1～16楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1：对应层楼需刷卡登记指令；如果该位是0：对应层楼不需刷卡登记指令；0 0～65535F171 有轿内IC卡登记指令功能时，对应17～32楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1：对应层楼需刷卡登记指令；如果该位是0：对应层楼不需刷卡登记指令；0 0～65535F172 有轿内IC卡登记指令功能时，对应33～48楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1：对应层楼需刷卡登记指令；如果该位是0：对应层楼不需刷卡登记指令；0 0～65535说明：带*的参数只对特殊厂家可以开通。
新时达电梯故障代码及故障说明

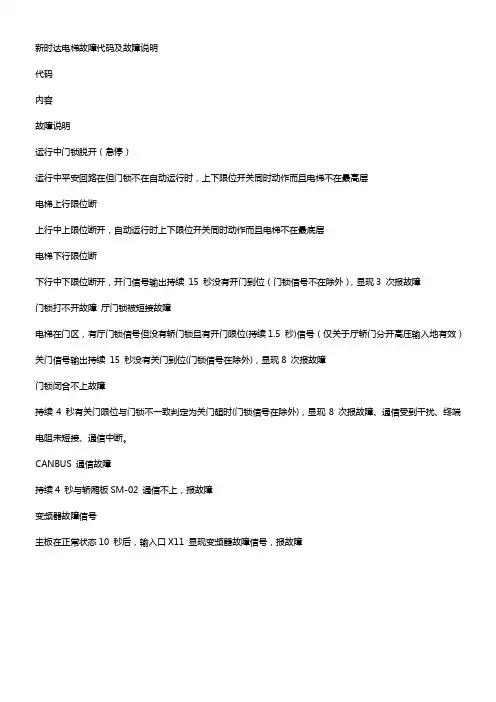

新时达电梯故障代码及故障说明代码内容故障说明运行中门锁脱开（急停）运行中平安回路在但门锁不在自动运行时，上下限位开关同时动作而且电梯不在最高层电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作而且电梯不在最底层电梯下行限位断下行中下限位断开，开门信号输出持续15 秒没有开门到位（门锁信号不在除外），显现3 次报故障门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5 秒)信号（仅关于厅轿门分开高压输入地有效）关门信号输出持续15 秒没有关门到位(门锁信号在除外)，显现8 次报故障门锁闭合不上故障持续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，显现8 次报故障、通信受到干扰、终端电阻未短接、通信中断。
CANBUS 通信故障持续4 秒与轿厢板SM-02 通信不上，报故障变频器故障信号主板在正常状态10 秒后，输入口X11 显现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行进程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 运行进程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作上减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行进程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 运行进程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作下减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行进程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行进程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关2 错位只安装了一级减速开关，但设置成有2 级减速开关（参见F182）下减速开关2 错位自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行进程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 串行操纵系统说明手册（F5021）60/110运行进程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行进程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行进程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作上减速开关3 错位只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行进程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行进程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作下减速开关3 错位安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行进程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行进程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行进程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行进程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作下减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）打滑爱惜故障运行中(检修除外)超过F62(防打滑时刻)设定的时刻，平层开关无动作电机过热电机过热输入点有输入信号电机反转故障持续0.5 秒显现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B 相反相）速度反馈值大于许诺速度持续0.1 秒，报故障23。
F5021板最新程序N01F3B05故障代码表
21
电机过热
电机过热输入点有输入信号
22
电机反转故障
持续0.5秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B相反相）
23
电梯超速故障
速度反馈值大于允许速度持续0.1秒，报故障23。
当给定速度小于1m/s时，允许速度=给定速度+0.25m/s
当最高楼层小于3时：最大无效动作保护距离=最大楼层高度的1.5倍
当最高楼层大于3时：最大无效动作保护距离=最大楼层高度的2.5倍
28
下平层感应器故障
下平层感应器不动作
下平层感应器动作大于最大有效保护距离或大于最大无效保护距离时，报故障28
当平层插板长度小于300mm时：最大有效动作保护距离=300mm的4倍
运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm
停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm
停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作
只安装了一级减速开关，但设置成有2级减速开关（参见F182）
17
下减速开关4错位
自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5
运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm
运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm
停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm
停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作
新时达、默纳克、蓝光控制系统故障代码详解
新时达、默纳克、蓝光控制系统故障代码详解新时达AS380控制系统故障代码02故障代码：02•故障内容：运行中门锁脱开（急停）•子代码：01 运行中安全回路在，但门锁高压点不在02 运行中安全回路在，但门锁低压点不在03故障代码：03•故障内容：电梯上行越层•子代码：01 自动运行时，上下限位开关同时动作并且电梯不在最高层03 电梯非检修上行时冲过顶层平层04故障代码：04•故障内容：电梯下行越层•子代码：01 自动运行时，上下限位开关同时动作并且电梯不在最低层03 电梯非检修下行时冲过底层平层05故障代码：05•故障内容：门锁打不开故障•子代码：01 前门开门信号输出连续15秒没有开门到位，如果换站停靠，则3个楼层，如果不能换站停靠，前门开8次（需记录的特殊故障信息：3次记录：楼层、前门or后门，之后会报故障05）02 前门开门到位动作,且关门到位不动作,前厅门锁检测X22通,超过1.5秒03 后门开门信号输出连续15秒没有开门到位，如果换站停靠，则3个楼层，如果不能换站停靠，前门开8次04 后门开门到位动作,且关门到位不动作,后门检测X31通,超过1.5秒06故障代码：06•故障内容：门锁闭合不上故障•子代码：01 关门信号输出连续 15 秒没有关门到位（门锁信号在除外），出现超过8次故障保护后关门按钮闪烁（需记录的特殊故障信息：3次记录楼层、前门or后门or门锁闭合不上）02 关门限位后4s内门锁未闭合（连续4秒有关门限位与门锁不一致）判定为关门超时，出现超过8次。
故障保护后关门按钮闪烁。
关门保持参数（F130）中增加门锁防颤参数（门力矩保持），关门到位后0.5秒保持输出。
（需记录的特殊故障信息：3次记录楼层、前门or后门or门锁闭合不上）07故障代码：07•故障内容：楼层校正通讯故障•子代码：01 参数开通通过楼层数据校正楼层后，电梯运行后持续1.6秒无通讯，停车后，与楼层位置磁豆输入扩展板2.4秒仍无通讯记录7号故障，电梯不故障08故障代码：08•故障内容：CAN通讯故障•子代码：01 连续4秒与轿厢板SM-02通讯不上：1）运行中不检测；2）检修旁路时检测，否则不检测；3）自动安全回路断开时不检测4）门锁旁路状态时没有检测到关门到位会报8号故障10故障代码：10•故障内容：上减速开关1错位•子代码：01 未学习到1级上减速开关02 当减速开关级数大于1级，1级下减速开关动作位置高于顶层楼层高度位置的3/5否则，1级上减速开关动作位置高于最短减速距离03 运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm（需记录的特殊故障信息：就近停靠）04 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm（需记录的特殊故障信息：就近停靠）05 停车时检查：单层上减速开关动作且当前位置低于井道学习的单层上减速开关位置100mm06 停车时检查：单层上减速开关未动作且当前位置高于井道学习的单层上减速开关位置150mm07 自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层08 电梯在最高层，但上减速开关1未动作11故障代码：11•故障内容：下减速开关1错位•子代码：01 1级下减速开关以上的减速开关动作时，未学习到1级下减速开关02 当减速开关级数大于1级，1级下减速开关动作位置低于底层楼层高度位置的3/5否则，1级下减速开关动作位置低于最短减速距离03 运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm04 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm05 停车时检查：单层下减速开关动作且当前位置高于井道学习的单层下减速开关位置100mm06 停车时检查：单层下减速开关未动作且当前位置低于井道学习的单层下减速开关位置150mm07 自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层08 电梯在最底层，当下减速开关1未动作12故障代码：12•故障内容：上减速开关2错位•子代码：03 运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm04 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm05 停车时检查：双层上减速开关动作且当前位置低于井道学习的双层上减速开关位置150mm06 停车时检查：双层上减速开关未动作且当前位置高于井道学习的双层上减速开关位置200mm13故障代码：13•故障内容：下减速开关2错位•子代码：01 2级下减速开关以上的减速开关动作时，未学习到2级下减速开关02 S=3级下减速开关动作点的下一个楼层位置-底层位置当减速开关级数大于2级，2级下减速开关动作位置低于S的3/5 否则，2级下减速开关动作位置低于最短减速距离03 运行过程中检查：双层下减速开关动作位置高于井道学习的双层上减速开关位置150mm04 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm05 停车时检查：双层下减速开关动作且当前位置高于井道学习的双层下减速开关位置150mm06 停车时检查：双层下减速开关未动作且当前位置低于井道学习的双层下减速开关位置200mm14故障代码：14•故障内容：上减速开关3错位•子代码：01 3级上减速开关以上的减速开关动作时，未学习到3级上减速开关02 S=底层位置-4级上减速开关动作点的上一个楼层位置当减速开关级数大于3级，3级上减速开关动作位置高于S的3/5 否则，3级下减速开关动作位置高于最短减速距离03 运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm04 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm05 停车时检查：三层上减速开关动作且当前位置低于井道学习的三层上减速开关位置250mm06 停车时检查：三层上减速开关未动作且当前位置高于井道学习的三层上减速开关位置300mm15故障代码：15•故障内容：下减速开关3错位•子代码：01 3级下减速开关以上的减速开关动作时，未学习到3级下减速开关02 S=4级下减速开关动作点的下一个楼层位置-底层位置当减速开关级数大于3级，3级下减速开关动作位置低于S的3/5 否则，3级下减速开关动作位置低于最短减速距离03 运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm04 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm05 停车时检查：三层下减速开关动作且当前位置高于井道学习的三层下减速开关位置250mm06 停车时检查：三层下减速开关未动作且当前位置低于井道学习16故障代码：16•故障内容：上减速开关4错位•子代码：01 4级上减速开关以上的减速开关动作时，未学习到4级上减速开关02 4级下减速开关动作位置高于最短减速距离03 运行过程中检查：四层上减速开关动作位置低于井道学习的四层上减速开关位置250mm04 运行过程中检查：四层上减速开关动作位置高于井道学习的三层上减速开关位置300mm05 停车时检查：四层上减速开关动作且当前位置低于井道学习的四层上减速开关位置300mm06 停车时检查：四层上减速开关未动作且当前位置高于井道学习的四层上减速开关位置300mm17故障代码：17•故障内容：下减速开关4错位•子代码：01 4级下减速开关以上的减速开关动作时，未学习到4级下减速开关02 4级下减速开关动作位置低于最短减速距离03 运行过程中检查：四层下减速开关动作位置高于井道学习的四层下减速开关位置150mm04 运行过程中检查：四层下减速开关动作位置低于井道学习的四层下减速开关位置250mm05 停车时检查：四层下减速开关动作且当前位置高于井道学习的06 停车时检查：四层下减速开关未动作且当前位置低于井道学习的四层下减速开关位置300mm19故障代码：19•故障内容：开关门限位故障•子代码：01 自动状态下，电梯停止时，前门开门限位开关和关门限位开关同时动作超时1.5s时间02 自动状态下或者检修旁路时，电梯停止时，后门开门限位开关和关门限位开关同时动作超时1.5s时间20故障代码：20•故障内容：打滑保护•子代码：01 运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作（非应急平层）02 慢车运行时共有三种速度：通过参数设置的检修速度V1，通过平层插板长度和平层开关长度计算出的速度V2，通过最大楼层距和防打滑时间计算出的速度V3ALP返平层时，根据最大楼层距除以V1，V2，V3中的最小值然后再加上5s进行保护21故障代码：21•故障内容：电机过热•子代码：01 电机过热输入点有输入信号22故障代码：22•故障内容：电机反转•子代码：01 持续0.5秒出现倒溜现象(上行时速度反馈150mm)02 开闸溜车模式下（ARD并且F49=3）持续0.5秒出现倒溜现象(上行时速度反馈500mm)23故障代码：23•故障内容：电梯超速•子代码：01 <1ms,按0.2s保护，>1ms,按0.1s保护，过度阶段按照加权计算时间，当给定速度小于1m/s时，允许速度=给定速度+0.25m/s当给定速度大于1m/s时，允许速度=给定速度×1.25最大允许速度（需记录的特殊故障信息：记录6个给定和反馈数据，最多记录3组）24故障代码：24•故障内容：电梯过低速•子代码：01 速度反馈值小于允许值持续0.5秒，报故障24当给定速度小于0.5m/s时，允许速度=给定速度－0.25m/s当给定速度大于0.5m/s时，允许速度=给定速度×0.5保护条件和现在一致27故障代码：27•故障内容：上平层感应器故障•子代码：01 电梯上行时，下平层开关OFF期间上平层开关未发生变化。
新时达电梯故障代码及故障说明
新时达电梯故障代码及故障说明代码内容故障说明运行中门锁脱开（急停）1运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作］并且电梯不在最高层电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层电梯下行限位断下行中下限位断开，开门信号输出连续15秒没有开门到位（门锁信号不在除外），出现3次报故障1门锁打不开故障厅门锁被电梯在门区，有厅门锁信号但没有轿门锁且有开门限位（持续1.5 |短接故障秒）信号（仅对于厅轿门分开咼压输入地有效）关门信号输出连续15秒没有关门到位（门锁信号在除外），出现8次报故障门锁闭合不上故障连续4秒有关门限位与门锁不一致判定为关门超时（门锁信号在除外），出现8次报故障、通讯受到干扰、终端电阻未短接、通讯中断。
CANBUS通讯故障连续4秒与轿厢板SM-02通讯不上，报故障丨变频器故障信号主板在正常状态10秒后，输入口X11出现变频器故障信号，报故上减速开关1错位下减速开关1错位运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm上减速开关2错位下减速开关2错位层上减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）自学习后或上电时检查：双层下减速开关动作位置低于此开关所在［楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm串行控制系统说明手册（F5021）60/110运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm双层下减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的3/5上减速开关3错位减速开关位置250mm层下减速开关未动作下减速开关3错位上减速开关4错位下减速开关4错位打滑保护故障电机过热电机过热输入点有输入信号 电机反转故障 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速 开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置 200mm 双 层下减速开关未动作 只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参 见 F182） 运行中（检修除外）超过F62（防打滑时间）设定的时间，平层开关无 动作持续0.5秒出现倒溜现象（上行时速度反馈＜-150mm 下行时速度反馈＞150mm ）（主板反馈口 A 、B 相反相）速度反馈值大于允许速度持续 0.1秒，报故障23。
新时达电梯故障代码及故障说明
新时达电梯故障代码及故障说明运行中门锁脱开（急停）运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作并且电梯不在最高层电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层电梯下行限位断下行中下限位断开，开门信号输出连续 15 秒没有开门到位（门锁信号不在除外），出现3 次报故障门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5 秒)信号（仅对于厅轿门分开高压输入地有效）关门信号输出连续 15 秒没有关门到位(门锁信号在除外)，出现8 次报故障门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障、通讯受到干扰、终端电阻未短接、通讯中断。
CANBUS 通讯故障连续4 秒与轿厢板SM-02 通讯不上，报故障变频器故障信号主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的 3/5 自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的 3/5 自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作下减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关2 错位只安装了一级减速开关，但设置成有2 级减速开关（参见F182）下减速开关2 错位自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 串行控制系统说明手册（F5021） 60/110运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有 2 级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层高度的 3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作下减速开关3 错位安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：四层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的 3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作下减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作电机过热电机过热输入点有输入信号电机反转故障持续0.5 秒出现倒溜现象(上行时速度反馈150mm)（主板反馈口A、B 相反相）速度反馈值大于允许速度持续 0.1 秒，报故障23。
