汽车雨刷器设计
stm32f103的汽车雨刮器自动调速系统设计
stm32f103的汽车雨刮器自动调速系统设计
stm32f103汽车雨刮器自动调速系统是一种由微控制器控
制的自动调速技术。
它可以根据检测到的降雨状况，自动改变雨刮器的速度，从而实现不同的擦拭效果。
该系统的主要组成部分包括传感器、微控制器、电机驱动单元和雨刮器本体。
首先，传感器在外界环境中进行检测，根据外部速度以及降雨的状态获取相应的信号；随后，微控制器根据所获取信号，对电机驱动单元发出控制信号，以控制电机输出电流；最后，电机驱动单元向电机传输控制指令，以控制雨刮器的转动速度。
此外，由于微控制器所控制的电机叶片精度很高，它可以根据旋转角度来调整雨刮器的清洗效果，从而实现更有效的清洗功能。
stm32f103汽车雨刮器自动调速系统的设计需要注意的重要点有：首先，传感器要能够准确地检测出外界状况；其次，微控制器要加以恰当的控制，以达到雨刮器期望的自动调速效果;
最后，电机驱动单元要有足够的能力，以满足雨刮器工作的需要。
在设计stm32f103汽车雨刮器自动调速系统时，要注意的是，为了确保系统的可靠性，要保证控制程序的准确性，并将设计编码为程序所需的格式，同时还要确保传感器的输出精度，以及电机的转动精度。
汽车雨刮器仿真设计
汽车雨刮器仿真设计汽车雨刮器是车辆上非常重要的一个零部件，它能够有效地清除风挡玻璃上的雨水，提供良好的视线条件，确保驾驶安全。
在汽车自动化专业综合设计中，汽车雨刮器的设计是一个重要的课题。
下面将介绍汽车雨刮器的仿真设计过程。
首先，需要进行雨刮器的系统建模。
对于汽车雨刮器系统来说，主要包括雨刮器马达、雨刮臂、雨刮片等几个主要部分。
雨刮器马达是提供动力的主要部分，通过电动机驱动雨刮臂做往复运动，进而使雨刮片能有效地清除风挡玻璃上的雨水。
因此，在系统建模时，需要考虑电动机的特性以及雨刮臂和雨刮片的参数。
其次，需要进行雨刮器系统的运动学分析。
首先，可以通过建立几何关系模型来描述雨刮臂和雨刮片的运动轨迹。
雨刮臂和雨刮片的长度、夹角等参数可以通过测量得到。
然后，可以根据几何关系模型，建立运动学方程，描述雨刮臂和雨刮片的运动规律。
例如，通过建立角度与时间的关系，可以得到雨刮臂和雨刮片的运动速度和加速度。
接下来，需要进行雨刮片与玻璃之间的摩擦力分析。
摩擦力是雨刮片清除雨水的关键。
通过分析雨刮片和玻璃之间的接触情况，可以得到摩擦力的大小。
在分析过程中，需要考虑雨刮片的材料特性、玻璃的表面特性以及雨刮器的清洗效果等因素。
然后，可以进行雨刮器系统的动力学分析。
动力学分析可以通过建立动力学方程来描述雨刮器系统的运动规律。
在建立动力学方程时，需要考虑雨刮臂和雨刮片的质量、电动机驱动力的作用以及摩擦力的影响等因素。
通过求解动力学方程，可以得到雨刮臂和雨刮片的运动轨迹和运动规律。
最后，可以进行雨刮器系统的仿真分析。
通过使用仿真软件，如MATLAB、ADAMS等，可以建立雨刮器系统的仿真模型，并进行仿真分析。
在仿真分析中，可以通过改变各种参数，如马达功率、雨刮臂长度、雨刮片材料等，来评估雨刮器系统的性能。
例如，可以通过仿真分析得到雨刮臂和雨刮片的运动速度、运动角度、清洗效果等参数，并进行性能评估。
综上所述，汽车雨刮器的仿真设计是汽车自动化专业综合设计中的重要课题。
机械原理课程设计——汽车前风窗雨刮器设计
机械原理课程设计——汽车前风窗⾬刮器设计⽬录前⾔ .........................................................错误!未定义书签。
1.课程设计⽬的和任务......................................错误!未定义书签。
2.设计说明书的格式要求：..................................错误!未定义书签。
⼀、机械原理课程设计任务和简介...............................错误!未定义书签。
设计任务..................................................错误!未定义书签。
设计题⽬及其简介..........................................错误!未定义书签。
⾬刮器设计的基本要求.....................................错误!未定义书签。
⼆、⽅案分析和⽐较............................................错误!未定义书签。
概述......................................................错误!未定义书签。
⽅案⽐较..................................................错误!未定义书签。
最终⽅案选定..............................................错误!未定义书签。
三、基本尺⼨的确定............................................错误!未定义书签。
前风窗玻璃的尺⼨..........................................错误!未定义书签。
⾬刮器⾬刮臂尺⼨确定......................................错误!未定义书签。

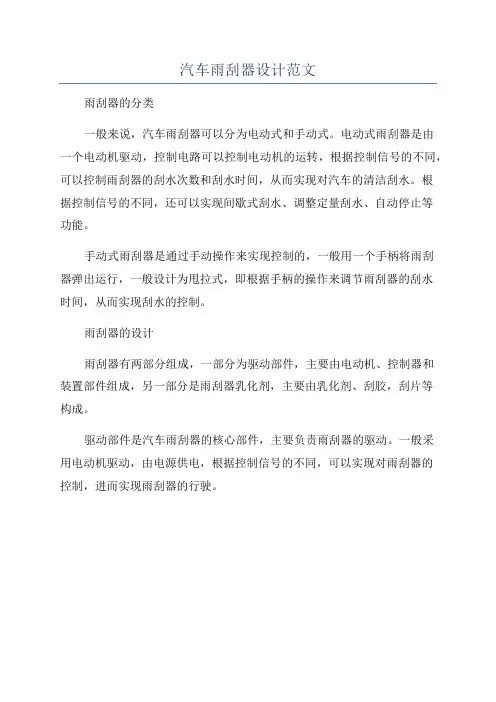

汽车雨刮器设计范文
汽车雨刮器设计范文
雨刮器的分类
一般来说，汽车雨刮器可以分为电动式和手动式。
电动式雨刮器是由
一个电动机驱动，控制电路可以控制电动机的运转，根据控制信号的不同，可以控制雨刮器的刮水次数和刮水时间，从而实现对汽车的清洁刮水。
根
据控制信号的不同，还可以实现间歇式刮水、调整定量刮水、自动停止等
功能。
手动式雨刮器是通过手动操作来实现控制的，一般用一个手柄将雨刮
器弹出运行，一般设计为甩拉式，即根据手柄的操作来调节雨刮器的刮水
时间，从而实现刮水的控制。
雨刮器的设计
雨刮器有两部分组成，一部分为驱动部件，主要由电动机、控制器和
装置部件组成，另一部分是雨刮器乳化剂，主要由乳化剂、刮胶，刮片等
构成。
驱动部件是汽车雨刮器的核心部件，主要负责雨刮器的驱动。
一般采
用电动机驱动，由电源供电，根据控制信号的不同，可以实现对雨刮器的
控制，进而实现雨刮器的行驶。

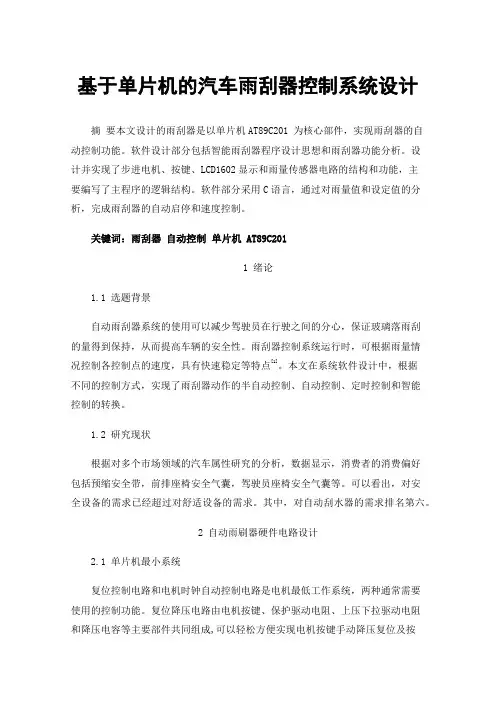

基于单片机的汽车雨刮器控制系统设计
基于单片机的汽车雨刮器控制系统设计摘要本文设计的雨刮器是以单片机AT89C201 为核心部件，实现雨刮器的自动控制功能。
软件设计部分包括智能雨刮器程序设计思想和雨刮器功能分析。
设计并实现了步进电机、按键、LCD1602显示和雨量传感器电路的结构和功能，主要编写了主程序的逻辑结构。
软件部分采用C语言，通过对雨量值和设定值的分析，完成雨刮器的自动启停和速度控制。
关键词：雨刮器自动控制单片机AT89C2011 绪论1.1 选题背景自动雨刮器系统的使用可以减少驾驶员在行驶之间的分心，保证玻璃落雨刮的量得到保持，从而提高车辆的安全性。
雨刮器控制系统运行时，可根据雨量情况控制各控制点的速度，具有快速稳定等特点[1]。
本文在系统软件设计中，根据不同的控制方式，实现了雨刮器动作的半自动控制、自动控制、定时控制和智能控制的转换。
1.2 研究现状根据对多个市场领域的汽车属性研究的分析，数据显示，消费者的消费偏好包括预缩安全带，前排座椅安全气囊，驾驶员座椅安全气囊等。
可以看出，对安全设备的需求已经超过对舒适设备的需求。
其中，对自动刮水器的需求排名第六。
2 自动雨刷器硬件电路设计2.1 单片机最小系统复位控制电路和电机时钟自动控制电路是电机最低工作系统，两种通常需要使用的控制功能。
复位降压电路由电机按键、保护驱动电阻、上压下拉驱动电阻和降压电容等主要部件共同组成,可以轻松方便实现电机按键手动降压复位及按键上拉放电自动降压复位,并与数控单片微电机9针自动复位端端口相连。
52MCU高电平启动复位,当一个MCU加5V直流电源(用于上下充电)电容开始启动时,电容器的充电量大约为相等于一个电容短路,RSTET上的短路电压为5V，采用MCU高电平启动复位，则MCU复位。
2.2 步进电机驱动电路步进驱动电机主要是用一个ULN2003芯片元件来进行驱动,其中的驱动控制电路主要是用一个ULN2003主驱动芯片、漏极驱动电阻和220U的电容器芯片来连接构成。
汽车雨刮器的机构毕业设计
目录摘要 (I)关键词 (I)Abstract (II)Key Words (III)1. 前言 (1)1.1 选题的目的和意义 (1)1.2 选题的研究现状及发展趋势 (1)2. 设计题目：汽车雨刮器 (3)2.1 设计内容及步骤 (3)2.2 机构简介 (4)3. 设计方案比较 (5)3.1 设计方案一 (5)3.2 设计方案二 (6)3.3 设计方案三 (7)3.4 设计方案四 (8)4.设计的数据及运动分析 (9)4.1 整体工作流程 (9)4.2 工作部分即齿轮组 (10)4.3 摇杆滑块机构 (11)4.4 方案最终效果 (12)5. 设计综述 (14)结束语 (15)参考文献 (16)致谢 (17)摘要雨刷是最早发明于1910年.从1900年就有正规生产汽车在道路上，这意味着汽车没有雨刷在道路上遭受各种天气行驶至少10年！雨刷的构想产生于美国特瑞科公司的董事长在下雨天驾车，由于天气模糊，无法看清道路，导致撞倒了一个骑自行车的男孩。
虽然男孩没有受很大的伤，但是驾驶者被他的经历所震惊。
为他所震惊的是驾驶的危险是在没有完全看清道路的情况下发生的，这引起了雨刷的产生。
在我们熟悉的电动雨刷系统出现以前一系列不同的方法都尝试过。
最早的雨刷设计是一个塑料刀片在挡风玻璃上手动旋转。
虽然这使挡风玻璃变干净，前方的视野变清晰，但操作者的手很快就累了，于是这种设计被放弃了。
另一个的设计是由一个真空驱动泵所引发的。
不幸的是这种设计被操作速度随车速改变的事实所困扰。
这次失败最终导致连接一个电机到雨刮臂，这种本质一直沿用到今天。
关键词：雨刷；发明；电动雨刷；AbstractThe windshield wiper was first invented in 1910. The first regular production automobiles had been on the roads since 1900, which means that cars were driving on roads in all kinds of weather for at least ten years without windshield wipers!The idea for windshield wipers was born when the President of the Trico company in the United States was driving his car on a rainy day and, unable to see the road well because of the weather, he hit a boy on a bicycle. Though the boy was not hurt badly, the driver was considerably shaken by the experience. It was his shock at the danger of driving without seeing the road properly that brought about the birth of windshield wipers.But a number of different methods were tried before the motor-driven wiper systems we are familiar with today came about. The initial windshield wiper design was one in which a rubber blade on the windshield was rotated manually. While this allowed the windshield to be cleared and forward vision improved, the operator hand soon tired, and the design was abandoned. The next design was powered by a vacuum driven pump. Unfortunately this design was plagued by the fact that its speed of operation changed with the speed of the vehicle. Thisfailure finally led to the attachment of a motor to the wiper arm, which is essentially the one still in use today.Key Words：blade；invent；Electric wipers1. 前言1.1 选题的目的和意义下雨的时候，大车小车前档风玻璃上的雨刮器就会齐齐动作，两只雨刮片以固定的转轴柱为中心作摆动，将前档风玻璃的雨水刮去，还司机一个有效的视野。
汽车雨刮器设计报告
汽车雨刮器设计报告摘要：1.引言2.设计原理汽车雨刮器的工作原理是通过雨刷在挡风玻璃上来回摆动，将雨水刮除。
雨刷臂由雨刷臂关节连接到雨刮器马达，雨刷臂可以在水平和垂直方向上移动。
雨刷通过橡胶刮条与挡风玻璃接触，携带水滴一起刮走。
雨刮器马达负责驱动雨刷臂以适当的速度和力量进行摆动。
3.结构设计(1)雨刷：雨刷需要选择耐磨、耐腐蚀的材料，并且具有良好的弹性，以确保刮去雨水的效果。
常见的材料有橡胶和硅胶等。
(2)雨刷臂：雨刷臂需要具备足够的刚度和弯曲能力，以适应不同挡风玻璃的曲面。
雨刷臂应采用轻量化设计，以降低质量和减少驱动力的需求。
(3)雨刮器马达：雨刮器马达应具备足够的功率和稳定性，以保证雨刮器在恶劣天气条件下的正常工作。
同时，马达应具备防水和抗震性能，以适应不同的道路条件。
4.实验验证为验证设计的可行性，我们进行了一系列实验。
首先，我们测试了不同材料的雨刷对于刮去雨水的效果，结果显示橡胶雨刷具有较好的刮水性能。
然后，我们比较了不同刮水速度对于清除水滴的效果，结果显示较快的刮水速度可以更好地清除水滴。
最后，我们测试了雨刮器在不同道路情况下的工作稳定性，结果显示设计的雨刮器可以稳定工作，并且对于不同道路条件下的雨水具有较好的清除效果。
5.结论本报告介绍了汽车雨刮器的设计原理、结构和选材，并通过实验验证了设计的可行性。
设计的雨刮器具有良好的刮水性能、稳定性和适应性，能够满足驾驶人员在雨天行驶的需求。
在未来的研究中，可以进一步优化设计，提高刮水效果和使用寿命。
雨刮系统设计介绍
雨刮系统的性能要求
02
03
清除效果
雨刮系统的性能要求应考 虑清除效果，即雨刮器应 能够在不同的速度和角度 下都能有效地清除雨水。
噪音
雨刮系统的性能要求还应 考虑噪音，即雨刮器在工 作时应尽可能地减少噪音 的产生。
耗能
雨刮系统的性能要求还应 考虑耗能，即雨刮器在工 作时应尽可能地减少能源 的消耗。
雨刮系统设计介绍
contents
目录
• 雨刮系统概述 • 雨刮系统的设计要素 • 雨刮系统的设计流程 • 雨刮系统的应用与发展趋势 • 雨刮系统设计案例分析
01 雨刮系统概述
雨刮系统的定义
• 雨刮系统：雨刮系统是汽车的重要安全部件之一，主要用于清 除挡风玻璃上的雨水、雪和灰尘，确保驾驶者的视线清晰。
方案评估
对构思的方案进行可行性评估，考虑技术实现、成本预算等因素，确保方案具 有可行性和竞争力。
设计实施与优化
详细设计
根据评估通过的方案，进行雨刮系统的详细设计，包括绘制图纸、建立三维模型 等。
优化改进
在设计实施过程中，根据实际情况对设计方案进行优化改进，以提高雨刮系统的 性能和可靠性。
设计验证与测试
模拟验证
利用仿真软件对设计的雨刮系统进行模拟验证，检查系统是 否满足设计要求。
实车测试
将设计的雨刮系统安装到实际车辆上进行测试，验证系统的 实际性能和可靠性。
04 雨刮系统的应用与发展趋 势
雨刮系统的应用场景
1 2 3
汽车
雨刮系统是汽车的重要安全部件之一，用于清除 挡风玻璃上的雨水、污垢和冰雪，确保驾驶视线 清晰。
感谢您的观看
案例三：环保型雨刮系统设计
总结词
环保性、节能性
