⏹家用分体平板承压型太阳能热水器特性
●全日照平均日产50℃以上热水80—120L/m2。
●采用全铝或铜铝复合型吸热板芯，具有高效传热、集热、耐压、防漏的特点。
●安装灵活、简便，能与建筑物外观完美结合。
●不锈钢热水箱，聚氨脂保温，日降温小于5℃。
●备有辅助加热装置，可实现全天24小时热水供应。
●采用不锈钢组合式支架，美观大方、连接牢靠、运输方便。
●具备水箱与集热器承压的特点，使冷热水压力平衡，避免热水压力不足，提高洗浴
舒适度。
●具备水箱与集热器分体的特点，改变了普通太阳能热水器只能安装在楼顶的形式，
实现与建筑的完美结合，是未来太阳能热水器发展的方向。
⏹质量保证
●产品通过ISO9001质量体系认证，并严格按照GB/T6424-1997标准生产。
●设备使用安全可靠，维护简单，使用寿命长达15年以上。
⏹经济分析：
●一次性投资，长期受益，无后期运行费用。
●全年可节约能源80%，所节约的电费、燃油气等费用，一年收回全部投入成本。
⏹产品型号。
日利达牌分体式太阳能热水器特点
分体式家用太阳热水系统说明书目录一．产品简介………………………………………二．工作原理………………………………………三．产品安装………………………………………四．产品使用………………………………………五．系统维护………………………………………前言1.此安装操作说明书只适用于家用分体式太阳热水器产品，供用户和安装施工人员使用。
在安装、使用产品前，请先阅读本说明书。
2.按此安装操作指导书安装太阳热水器时，必须遵照国家标准《GB/T 18713 太阳热水系统设计、安装及工程验收技术规范》上的要求执行。
3. 此安装操作指导书只适用于现有已上市产品，若后续有新品上市，则此安装操作说明书会做相应的补充。
修正前，如有不符，以实物为准。
4.此安装操作说明书最终解释权归扬州日利达有限公司所有。
一．产品简介1、产品规格分体式家用太阳能热水系统指集热器与水箱分离放置，通过管路循环加热，利用集热器将吸收的太阳辐射转换成热能，储存在室内的水箱里。
集热器主要分为平板型和全玻璃真空集热管内置U型铜管型。
本公司生产的产品规格如下：2、产品部件介绍：搪瓷内胆，承压运行。
有夹套式和内置盘管式两种，根据不同使用要求进行配置。
连接管道：推荐使用铜管，或波纹管。
运行方式：自然循环；强制循环。
二．工作原理自然循环系统运行示意图强制循环运行示意图三．产品安装1、集热器安装：（1）、阳台挂壁式太阳能集热板与阳台墙体的夹角确定：最佳安装角度0°-17°；屋面镶嵌式则根据安装位置可不做调整。
（2）、阳台挂壁式固定方法：安装在阳台外侧的集热器使用随机配置的挂架或根据安装现场的情况调整挂架，用膨胀螺丝固定挂架后，安装集热器。
集热器（3）、屋面集热器安装方法：本热水器应装在坚固的墙壁上，墙体强度能承受热水器注满水后的总重量的4倍，并不发生变形和裂纹。
如不能够承受则需要安装专用支架或采取特殊加强措施。
根据水箱挂件的安装孔尺寸，确定膨胀螺丝的位置，钻孔后可靠固定。
平板型太阳能集热器小知识
平板型太阳能集热器小知识（仅供参考）平板型太阳能集热器的组成：平板型太阳能集热器主要有吸热板、透明盖板、隔热层和外壳等几部分组成。
用平板型太阳能集热器组成的热水器即平板太阳能热水器，用平板型太阳能集热器组成的热水系统即平板太阳能热水系统。
平板型太阳能集热器的吸热原理：当平板型太阳能集热器工作时，太阳光辐射穿过透明盖板后，投射在吸热板上，被吸热板吸收并转化成热能，然后传递给吸热板内的传热工质，使传热工质的温度升高，作为集热器的有用能量输出。
平板型太阳能集热器的散热原理：温度升高后的吸热板不可避免的要通过传导、对流和辐射等方式向四周散热，成为集热器的热量损失。
平板型太阳能集热器的特点：制作简单、吸热面积大、承压性能高、使用寿命长、不易损坏、易与建筑结合平板型太阳能集热器的分类常规结合方式----------管板式、管翼式常规排管方式----------蛇形管、栅形管常规板芯材质----------铜板、铝板常规板芯类型----------整板式、条带式常规焊接方式----------超声波、激光常规吸热涂层----------真空镀蓝膜、电镀黑格常规透明盖板----------超细钢化玻璃、布纹钢化玻璃、低铁钢化玻璃常规系统类型----------自然循环、强迫循环平板型太阳能集热器一般参数（高档型，适合别墅、阳台系统）进口兰膜--整铜板--铜排管--铜集管--铝合金边框--镀锌底板--（低铁）布纹钢化玻璃--集热器厚度--蛇形管或栅形管（中高档型，适合别墅、阳台系统）进口兰膜--整铝板--铜排管--铜集管--铝合金边框--镀锌底板--（低铁）布纹钢化玻璃--集热器厚度--蛇形管或栅形管（中档型，适合排屋、跃层、集中系统）电镀黑格--全铜条带--铜排管--铜集管--铝合金边框--镀锌底板--布纹钢化玻璃--集热器厚度--栅形管蛇形管一般用于分体式强迫循环系统栅形管任何形式均可使用进口兰膜一般采用Tinox或Bluetec铜板芯厚0.15～0.3mm之间---------一般为0.2mm铜排管厚0.4～0.7mm之间----------一般为0.5或0.6mm铜集管厚0.4～0.8mm之间----------一般为0.5或0.6mm铝合金厚0.8～1.2mm之间----------一般为1.0mm镀锌底板厚0.25～0.4mm之间-------一般为0.30mm钢化玻璃厚3.2或4.0mm----------一般为3.2mm保温厚25～35mm之间--------------一般为30mm平板整体厚76～95mm之间----------一般为80mm平板型太阳能集热器一般规格别墅板------2000*1000*80（2500*1000*80）阳台板------2500*800*80（2000*800*80）（2000*1250*80）标准接口Φ22可加工DN20或DN15内丝或外丝接头别墅强迫循环原理图典型工作流程典型板芯结构常用铜配件典型连接方式简易泵注液阀简易泵站豪华泵站。
分体承压式太阳能热水器
3．保温水箱可以放置在室内任何地方。
4．采用热管太阳能集热器，双回路系统，不怕冻，四季使用。
5．金属热管集热器，真空管内不走水，在北方零下50度照常供热，永不炸管。
6．采用太阳能电热水箱，承压运行，使用方便。
7．定温供水，上限温度设定，恒温定时电加热，设置数据断电记忆保护，24小时热水。
5．在循环泵运行过程中，当温差小于我们设定的温度值时，循环泵将停止工作，反之，水泵工作。
6．当水箱水温达到设定水温最大值时，控制器关闭循环泵。
7．水箱的电辅助加热器可以自动维护水箱上部水温恒定为设定值。
三:系统
1．集热器与储水箱是分离的，承压运行，放置方便。
2．采用人工智能太阳能控制仪，全自动可靠运行。
二：.分体承压式太阳能热水器工作原理
1．集热器采用热铜管式太阳能集热器，将太阳光线照射转化为热能量。
2．集热器感温探头处温度A2高于循环回路水箱出口温度A1某一ZKHCSUN设定值时，控制器启动循环泵运行。
3．太阳能工作站使工质在循环管路中循环。

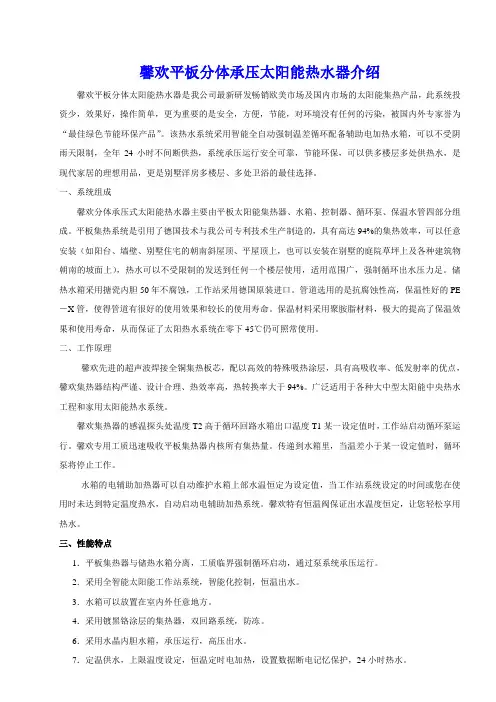

平板分体承压太阳能热水器特点
馨欢平板分体承压太阳能热水器介绍馨欢平板分体太阳能热水器是我公司最新研发畅销欧美市场及国内市场的太阳能集热产品，此系统投资少，效果好，操作简单，更为重要的是安全，方便，节能，对环境没有任何的污染，被国内外专家誉为“最佳绿色节能环保产品”。
该热水系统采用智能全自动强制温差循环配备辅助电加热水箱，可以不受阴雨天限制，全年24小时不间断供热，系统承压运行安全可靠，节能环保，可以供多楼层多处供热水，是现代家居的理想用品，更是别墅洋房多楼层、多处卫浴的最佳选择。
一、系统组成馨欢分体承压式太阳能热水器主要由平板太阳能集热器、水箱、控制器、循环泵、保温水管四部分组成。
平板集热系统是引用了德国技术与我公司专利技术生产制造的，具有高达94%的集热效率，可以任意安装（如阳台、墙壁、别墅住宅的朝南斜屋顶、平屋顶上，也可以安装在别墅的庭院草坪上及各种建筑物朝南的坡面上），热水可以不受限制的发送到任何一个楼层使用，适用范围广，强制循环出水压力足。
储热水箱采用搪瓷内胆50年不腐蚀，工作站采用德国原装进口。
管道选用的是抗腐蚀性高，保温性好的PE －X管，使得管道有很好的使用效果和较长的使用寿命。
保温材料采用聚胺脂材料，极大的提高了保温效果和使用寿命，从而保证了太阳热水系统在零下45℃仍可照常使用。
二、工作原理馨欢先进的超声波焊接全铜集热板芯，配以高效的特殊吸热涂层，具有高吸收率、低发射率的优点，馨欢集热器结构严谨、设计合理、热效率高，热转换率大于94%。
广泛适用于各种大中型太阳能中央热水工程和家用太阳能热水系统。
馨欢集热器的感温探头处温度T2高于循环回路水箱出口温度T1某一设定值时，工作站启动循环泵运行。
馨欢专用工质迅速吸收平板集热器内核所有集热量。
传递到水箱里，当温差小于某一设定值时，循环泵将停止工作。
水箱的电辅助加热器可以自动维护水箱上部水温恒定为设定值，当工作站系统设定的时间或您在使用时未达到特定温度热水，自动启动电辅助加热系统。

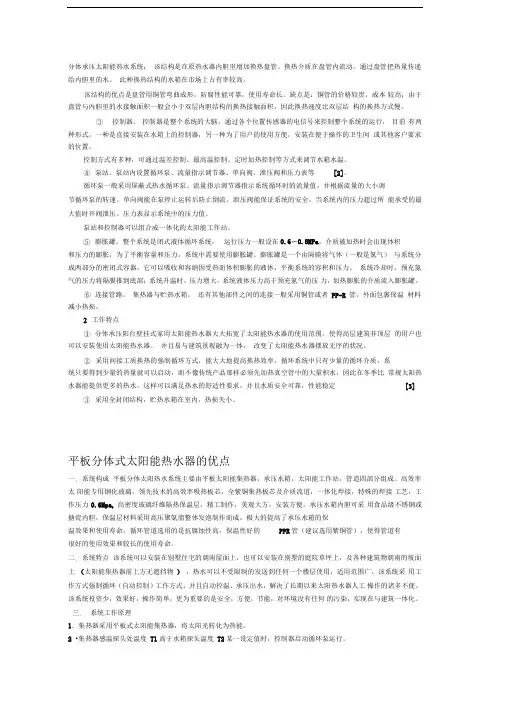

分体承压太阳能热水系统
分体承压太阳能热水系统：该结构是在原热水器内胆里增加换热盘管。
换热介质在盘管内流动，通过盘管把热量传递给内胆里的水。
此种换热结构的水箱在市场上占有率较高。
该结构的优点是盘管用铜管弯曲成形，防腐性能可靠，使用寿命长。
缺点是：铜管的价格较贵，成本较高；由于盘管与内胆里的水接触面积一般会小于双层内胆结构的换热接触面积，因此换热速度比双层结构的换热方式慢。
③控制器。
控制器是整个系统的大脑，通过各个位置传感器的电信号来控制整个系统的运行，目前有两种形式，一种是直接安装在水箱上的控制器，另一种为了用户的使用方便，安装在便于操作的卫生间或其他客户要求的位置。
控制方式有多种，可通过温差控制、最高温控制、定时加热控制等方式来调节水箱水温。
④泵站。
泵站内设置循环泵、流量指示调节器、单向阀、泄压阀和压力表等[2]。
循环泵一般采用屏蔽式热水循环泵。
流量指示调节器指示系统循环时的流量值，并根据流量的大小调节循环泵的转速。
单向阀能在泵停止运转后防止倒流。
泄压阀能保证系统的安全，当系统内的压力超过所能承受的最大值时开阀泄压。
压力表显示系统中的压力值。
泵站和控制器可以组合成一体化的太阳能工作站。
⑤膨胀罐。
整个系统是闭式液体循环系统，运行压力一般设在0.6〜0.8MPa。
介质被加热时会出现体积和压力的膨胀，为了平衡容量和压力，系统中需要使用膨胀罐。
膨胀罐是一个由隔膜将气体（一般是氮气）与系统分成两部分的密闭式容器，它可以吸收和容纳因受热而体积膨胀的液体，平衡系统的容积和压力。
系统冷却时，预充氮气的压力将隔膜推到底部；系统升温时，压力增大，系统液体压力高于预充氮气的压力，加热膨胀的介质流入膨胀罐。
⑥连接管路。
集热器与贮热水箱，还有其他部件之间的连接一般采用铜管或者PP-R 管，外面包裹保温材料减小热损。
2工作特点①分体承压阳台壁挂式家用太阳能热水器大大拓宽了太阳能热水器的使用范围，使得高层建筑非顶层的用户也可以安装使用太阳能热水器。
平板太阳能热水器的优缺点
平板太阳能热水器的优缺点平板太阳能热水器的优缺点在我过的太阳能市场中，真空管是独占鳌头，占有绝对的市场。
在是在平板太阳能热水器的迅猛发展中，真空管太阳能的市场空间在受到威胁。
为什么平板太阳能热水器能够受到广泛的国际认可，因为平板太阳能热水器更节能，更高效，更安全。
平板太阳能热水器中平板集热器是关键部件，这个部件也是评定平板太阳能热水器好坏的重要标准，除此之外平板太阳能热水器还有储水箱、支架、管道及其配件等组成结构。
平板太阳能热水器工作原理平板太阳能热水器运行原理：导热介质通过介质循环到中央控制和膨胀减压组成的太阳能工作组，同时将在集热器中收集的热量传递到热交换水箱下加热盘管中，通过这里进行对水的太阳能加热。
然后被加热的水再通过热水管传递到用水的地方，这就是整个平板太阳能热水器的工作原理。
平板太阳能系统还可以实现同其他能源的综合互补利用，阳光不足的情况下通过辅助能源来加热，确保平板太阳能热水器的正常使用。
平板太阳能热水器优缺点平板太阳能热水器结构比较简单，加工中比较方便，能够大规模生产，并且制造的成本很低，在安装费用上很省，使用寿命很长。
在其它比如热损偏高，抗冻防冻的能力不强，这也是制约平板太阳能热水器发展的关键因素。
总结了以下平板太阳能热水器的优缺点：一、平板太阳能热水器优点1、从外观上讲，十分的符合建筑的外观特征，不受建筑形式的干扰，各构件能够方便的组装和维护。
2、平板太阳能热水器有很高的热效率，平板太阳能热水器是整个面接触太阳的照射，能够最大限度的接收太阳光的直射。
3、平板太阳能热水器的关键部件吸热板，是由金属制成的，无论是在运输和安装的过程中，还是在使用中受到水的压力，都能更好承受。
4、在较大场所中，联结组合大型的太阳能加热系统更稳定，整个系统的稳定性会大大的提高。
二、平板太阳能热水器缺点1、平板太阳能热水器不适合在寒冷易结冰的地区使用，冰冻问题不能够很好的解决，要采用二次加热。
2、平板太阳能热水器的太阳能板芯不是真空，隔热效果不是很好，在室外的时候，散热比较快，温度低。
分体产品介绍
一、分体承压壁挂式太阳能热水系统介绍目前我国太阳能集热器产品中，占绝对主导地位的全玻璃真空管集热器，其在与建筑物的结合方面却存在一系列问题：1、运行安全问题：玻璃管直接与被加热的流体接触，由于玻璃管易破碎，极易造成系统瘫痪。
2 、密封可靠性问题：玻璃管与金属水箱密封只能靠硅胶圈，对硅胶耐温、耐老化的要求极高，稍有不慎会漏水；玻璃管中也易形成水垢，很难清除；室外管道在北方也存在冻裂的隐患，等等。
都影响系统的可靠性。
3、承压运行问题：由于真空管本身的耐压能力限制，以及真空管与水箱之间的软连接结构，使得系统不能承压运行，无法提供高品质的热水，限制了该类热水器的进一步推广和大面积系统的应用。
4、与建筑结合问题：现在的太阳能热水器在建筑上安装极为混乱，排列无序，给建筑景观、建筑安全性都带来了不利影响。
5、集热器寿命问题——玻璃管的绝热性能依赖真空夹层，真空度的保持年限无法达到建筑行业要求。
基于以上原因我们认为在七层以上的住宅，可采用分体壁挂式太阳能热水器，分体壁挂式太阳热水器是一种间接式热交换的分离式承压热水系统。
分体壁挂式太阳能热水器基本可与建筑进行结合，分体壁挂式太阳能热水器与建筑的结合主要是集热器与建筑的结合，主要采取墙壁、阳台、窗间墙安装等几种情况。
目前市场上生产及销售的“分体式太阳热水器”很多，选型、材质、效果差别很大，比较集中的有以下分类：按集热器分类有：平板型、全玻璃管-U型管型、全玻璃管-热管。
按运行介质分类有：水、普通防冻液、太阳能专用导热液。
各类分体壁挂太阳能热水器分析1、平板型集热器。
平板型集热器采用磷脱氧铜管制成全铜金属流道。
平板集热器无真空度要求，热性能稳定，整体性好，使用寿命长。
平板集热器系统中，工质（即太阳能专用导热液）在金属流道内流动，不接触玻璃盖板，不会出现因骤冷、骤热引起暴管导致系统瘫痪。
平板集热器可以实现紧凑式或无间隙安装，在生产热水的同时，还具有保温、隔热、遮光，防水的传统屋面、立面功能，这就为取代部分或全部屋面、立面构件提供了基础。
平板型太阳能集热器技术参数
平板型太阳能集热器技术参数1. 引言太阳能是一种清洁、可再生的能源，被广泛应用于热水供应、采暖和发电等领域。
平板型太阳能集热器作为太阳能利用的主要设备之一，具有简单、可靠、经济的特点。
本文将介绍平板型太阳能集热器的技术参数，包括外形尺寸、工作温度、热效率等方面。
2. 外形尺寸平板型太阳能集热器通常由一个或多个平板组成，每个平板的外形尺寸决定了集热器的总体尺寸。
一般来说，平板的尺寸越大，集热面积越大，吸收太阳能的能力也越强。
常见的平板型太阳能集热器尺寸为2米×1米，也有一些更大的尺寸可达到4米×2米。
此外，集热器的厚度一般在5毫米至10毫米之间。
3. 工作温度平板型太阳能集热器的工作温度取决于太阳能的辐射强度和集热器的热损失。
一般来说，集热器的工作温度范围在50摄氏度至80摄氏度之间。
在较低的温度下，集热器的热效率较高，但较高的温度有助于提高热水供应和采暖的效果。
4. 热效率热效率是衡量平板型太阳能集热器性能的重要指标之一。
它表示集热器从太阳能辐射中吸收到的热量与太阳能辐射总量之间的比例。
一般来说，平板型太阳能集热器的热效率在60%至80%之间。
热效率受到多种因素的影响，包括太阳能辐射强度、集热器的材料和结构、工作温度等。
5. 光热转换效率光热转换效率是指平板型太阳能集热器将太阳能辐射转化为热能的效率。
它表示集热器从太阳能辐射中吸收到的能量与太阳能辐射总能量之间的比例。
一般来说，平板型太阳能集热器的光热转换效率在50%至70%之间。
光热转换效率受到集热器的材料、光学特性和表面处理等因素的影响。
6. 热损失热损失是指平板型太阳能集热器在工作过程中由于传导、对流和辐射等途径损失的热量。
热损失会降低集热器的热效率，影响其性能。
为了减少热损失，平板型太阳能集热器通常采用具有较好绝热性能的材料，如玻璃纤维增强塑料。
此外，集热器的表面通常采用具有较低辐射率的材料，如黑色涂层，以减少辐射热损失。
平板太阳能热水器性能对比 (1)
3、换热问题 搪瓷夹套水箱的换热效率低，得热量少的很多问题。通常100L的夹套水箱分 析，一般直径为Φ370mm，夹套的长度为620mm~800mm，减去升降区实际 可以换热的长度只用500mm~650mm，实际换热面积为0.6m2左右。夹套水 箱为壁厚2mm的碳钢，其传热系数为32~41W/(m· k)，内有0.4mm厚的搪瓷涂 层，其传热系数为2W/(m· k)，按照傅里叶平壁传热方程计算其传热系数是非 常低的，再者由于水质问题，水箱内壁结构严重也导致了换热效率低，这两 大因素是造成夹套水箱水不热的主要原因。见（图三）国内一知名厂家生产 的搪瓷夹套水箱经过6个月的测试后解剖后的图片
图三
4、保温问题 一般水箱以100L为例保温层厚度为50mm,而搪瓷夹套水箱由于增加了夹套 15mm的厚度，实际保温层厚度为35mm左右，发泡时中心不准，再加上由于 夹套内为传热介质，当晚上夹套内介质冷却后水箱内的热水通过内胆壁向介 质传热，保温效果下降。图（四）国内一知名厂家生产的搪瓷夹套水箱解剖 后的图片，保温层厚度一边30mm一边40mm。
管板式平板集热器
无机超导平板集热器
二、承压水箱性能对比
搪瓷夹套承压水箱
搪瓷非夹套承压水箱
1、搪瓷夹套承压水箱结构
搪瓷水箱的整体结构由水箱内胆，材质为2mm碳钢，内胆内壁为高温涂搪、夹套， 材质为1.5mm碳钢，夹套层空间距离为12mm、聚胺脂保温层加外壳组成。
2、搪瓷夹套承压水箱生产工艺
1.“先焊夹套后烧结”的夹套内胆生产工艺。 1. 生产工艺是将整个水箱内胆和夹套全 部焊接好后再进行高温涂搪。（图二） 见（图一）
平板太阳能热水器性能对比
一、平板集热器性能对比
管板式平板集热器
无机超导平板集热器
太阳能集热器的优缺点(平板式)
太阳能集热器的优缺点（平板式）太阳能集热器是一种利用太阳能将光转化为热的装置，从而将太阳能转换为热能，是一种温室效应和能源危机的解决方案。
其中，平板式太阳能集热器作为一种广泛应用的太阳能集热器，其优缺点显得尤为突出。
优点1.简单方便平板式太阳能集热器的制造和使用较为简单，不需要复杂的技术和设备。
在设计和制造时，可以直接采用板材的形式进行加工，安装简单，易于维护保养。
2.成本低廉平板式太阳能集热器的生产成本相对较低，从而使得太阳能热水系统的成本相对较低，很多家庭用房屋顶安装太阳能集热器，由于太阳能的免费，并不需要购买额外的燃料，因此长期使用成本很低。
3.对环境友好太阳能发电和太阳能热水系统对于环境的污染极小，和其他发电方式相比，太阳能发电不释放任何有害的气体和化学物质，不导致空气、水质污染，没有噪音。
4.能源利用率高平板式太阳能集热器得益于其简单的设计结构和较低的制造成本，其目前市场上的光热转换率相比其他的太阳能集热器是最优化的，这也是其应用非常广泛的原因之一。
缺点1.受天气状况影响由于太阳能集热器的采集是基于太阳能源的，因此天气状况直接影响其处理能力。
在阴天和晴天光照不足的情况下，太阳能集热器的采集能力将会降低，影响使用效果。
2.空间和安装要求严格太阳能集热器需要安装在阳光充足的区域，且需要定期进行清洁和维护。
因此，如果是在一个密闭或者狭小的空间内使用，其效果会大大降低，所以其安装需要空间的支持，并且需要专业人员进行管理和维护。
3.需要长时间使用由于太阳能集热器依赖太阳光，所以其使用时间只能限于阳光充足的时间段内，如冬季阳光不足，而在夜晚也不能使用，使用时间则有所受限，需要进行更具保养和管理。
4.需要对应的热水设施如果用户需要使用太阳能集热器来加热水，但是却缺乏相应的储存设施（例如太阳能蓄热库等），则无法正常使用太阳能集热器。
总之，平板式太阳能集热器的优点是显而易见的，简单、低廉、环保，能源利用率高，但其缺点也不可忽视。
