电子显微镜的原理
电镜的原理
电镜的原理电子显微镜（Electron Microscope，简称EM）是一种利用电子束代替可见光进行物体观察的高分辨率显微技术。
相对于光学显微镜，电子显微镜具有更高的分辨率和放大倍数，能够观察到更小的细节结构，因此被广泛应用于材料科学、生物学、医学等领域。
电子显微镜的原理主要包括电子源、电子束聚焦系统、样品台、检测系统和图像显示系统。
首先是电子源。
电子显微镜中常用的电子源有热阴极电子枪和场发射电子枪。
热阴极电子枪通过加热阴极产生的热电子形成电子束。
而场发射电子枪则利用高电场作用下阴极表面的电子从阴极上发射出来。
接下来是电子束聚焦系统。
电子束经过电子源后，需要经过聚焦系统进行聚焦，以便形成细小且集中的电子束。
聚焦系统通常由透镜和磁铁组成。
透镜通过电场聚焦，磁铁通过磁场聚焦。
这些聚焦系统可以控制电子束的直径和聚焦位置，从而控制成像的放大倍数和分辨率。
然后是样品台。
样品台是支撑样品并调整其位置的部件。
在电子显微镜中，样品通常需要被制备成极薄的切片，以便电子束能够穿透。
样品台可以通过微动机构在三个方向上进行微小的调整，以确保样品的位置和焦距的准确度。
接下来是检测系统。
电子束经过样品后，与样品相互作用，产生信号。
检测系统用于接收这些信号，并将其转化为电子显微镜图像。
常用的检测系统有二次电子检测器和散射电子检测器。
二次电子检测器通过测量从样品表面发射出的次级电子来形成图像。
散射电子检测器则通过测量从样品中散射的电子来形成图像。
不同的检测器可以提供不同的对比度和分辨率。
最后是图像显示系统。
图像显示系统将检测到的信号转化为可见的图像，并将其显示在屏幕上。
通常，图像显示系统还可以进行图像增强、图像处理和图像分析等操作，以提高图像的质量和信息量。
总的来说，电子显微镜利用电子束代替可见光进行物体观察，通过电子源、电子束聚焦系统、样品台、检测系统和图像显示系统等部件的协同作用，能够获得高分辨率和高放大倍数的显微图像。
电子显微镜的工作原理
电子显微镜的工作原理电子显微镜是一种利用电子束来观察微观结构的仪器，其工作原理主要包括电子发射、电子透镜系统、样品与电子相互作用和信号检测等几个方面。
首先，电子显微镜的工作原理之一是电子发射。
电子显微镜中的电子是通过热发射或场发射的方式产生的。
在热发射中，通过加热钨丝或其他材料，使其表面的电子获得足够的能量，从而跃迁到空穴态，形成电子云，最终逸出金属表面。
而在场发射中，则是通过外加电场使金属表面的电子获得足够的能量，克服表面势垒而逸出金属表面。
其次，电子显微镜的工作原理还涉及到电子透镜系统。
电子透镜系统包括电子透镜和投影镜。
电子透镜通过调节电压和电流，控制电子束的聚焦和偏转，从而实现对样品的扫描和成像。
而投影镜则用于放大和观察样品的显微图像。
另外，电子显微镜的工作原理还包括样品与电子相互作用。
样品与电子相互作用是电子显微镜成像的基础。
当电子束照射到样品表面时，会发生多种相互作用，如散射、透射、吸收等。
不同的相互作用会产生不同的信号，从而形成样品的显微图像。
最后，电子显微镜的工作原理还涉及到信号检测。
在电子显微镜中，常用的信号检测方法包括透射电子显微镜（TEM）和扫描电子显微镜（SEM）。
透射电子显微镜通过测量透射电子的强度和角度，来获取样品的内部结构信息。
而扫描电子显微镜则通过测量样品表面反射、散射和二次电子等信号，来获取样品的表面形貌和成分信息。
总的来说，电子显微镜的工作原理涉及电子发射、电子透镜系统、样品与电子相互作用和信号检测等几个方面。
通过这些原理的相互作用，电子显微镜能够实现对微观结构的高分辨率成像，为科学研究和工程应用提供了重要的技术手段。
电子显微镜的原理与应用
电子显微镜的原理与应用电子显微镜（Electron Microscope）是一种基于电子束原理的先进显微技术，其原理和应用领域广泛且具有重要意义。
本文将对电子显微镜的原理与应用进行讨论，探究其在科学研究、工业制造等领域的重要性和效果。
一、电子显微镜的原理电子显微镜的工作原理是利用电子束来替代光束，这样可以克服普通光学显微镜的分辨率限制。
电子束的波长要比可见光短得多，从而极大地提高了显微镜的分辨率。
电子显微镜主要包括电子光源、样品支持系统、探测系统和影像处理系统。
1. 电子光源电子光源是电子显微镜最重要的组成部分，通常采用热阴极电子枪。
在电子枪内部，电热阴极加热产生电子，并通过高电压加速，形成高速的电子束。
2. 样品支持系统样品支持系统用于固定和定位待观察的样品，通常使用金属或碳薄膜作为基底。
样品支持系统需要在真空环境下进行，以防止电子束的散射和衰减。
3. 探测系统探测系统主要包括透射电子显微镜（TEM）和扫描电子显微镜（SEM）。
透射电子显微镜通过样品内部的透射电子进行成像，可以观察到物质的原子结构。
扫描电子显微镜则通过扫描电子束在样品表面的反射产生图像。
4. 影像处理系统影像处理系统用于处理电子显微镜所获得的图像，提取和增强所需信息。
常见的处理方法包括滤波、增强、对比度调整等。
二、电子显微镜的应用电子显微镜在各个领域都有广泛的应用，尤其在材料科学、生命科学和纳米技术等领域表现出色。
1. 材料科学电子显微镜可以观察材料的微观结构和组成，帮助研究人员理解材料的性质和行为。
特别是在纳米材料研究中，电子显微镜能够观察到纳米尺度的结构，对纳米材料的合成和性能研究起到关键作用。
2. 生命科学电子显微镜对于生命科学领域的研究也具有重要价值。
透射电子显微镜可以观察到生物分子和细胞内部的结构，帮助科学家了解细胞的功能和机制。
扫描电子显微镜可以用于观察生物表面的形态和结构，并提供更高分辨率的图像。
3. 纳米技术随着纳米技术的发展，电子显微镜在纳米加工和纳米制备领域起到了关键作用。
电子显微镜的原理
电子显微镜的原理电子显微镜（Transmission Electron Microscope，简称TEM）是一种利用电子束来观察物质微观结构的高分辨率显微镜。
它的原理是利用电子的波粒二象性，将电子束聚焦到极小的尺寸，通过与物质相互作用产生的散射、透射等现象来获取样品的显微图像。
相比光学显微镜，电子显微镜具有更高的分辨率和放大倍数，可以观察到更小尺度的物质结构。
首先，电子显微镜的基本原理是利用电子的波动性。
电子具有波粒二象性，当电子穿过物质时，会产生散射现象，这种散射现象包括弹性散射和不弹性散射。
通过观察这些散射现象，可以获取有关样品内部结构的信息。
其次，电子显微镜利用电子的波动性来实现高分辨率成像。
电子波的波长远小于可见光波长，因此电子显微镜具有比光学显微镜更高的分辨率。
在电子显微镜中，通过使用透射电子束，可以观察到物质的原子尺度结构，这是光学显微镜无法做到的。
另外，电子显微镜的成像原理是利用透射电子束与样品相互作用产生的信号。
当电子束穿过样品时，部分电子被样品原子散射，部分电子穿过样品并被收集到后面的探测器上。
通过测量这些透射电子的位置和能量，可以获得样品的显微图像。
此外，电子显微镜还可以通过控制电子束的聚焦和偏转来实现对样品的成像。
通过调节电子透镜的参数，可以使电子束聚焦到极小的尺寸，从而获得更高的分辨率。
同时，通过控制电子束的偏转，可以对样品进行扫描成像，获取样品的全景图像。
最后，电子显微镜的原理还包括对透射电子的探测和信号处理。
在电子显微镜中，透射电子被探测器捕获后，会产生电子图像信号。
这些信号经过放大、增强和数字化处理后，可以呈现在显示屏上，供用户观察和分析。
总的来说，电子显微镜的原理是利用电子的波动性和与物质相互作用产生的散射、透射现象来获取样品的显微图像。
通过对电子束的控制和信号处理，可以实现对样品的高分辨率成像。
电子显微镜在材料科学、生物学、纳米技术等领域具有重要应用，为人们深入了解物质微观结构提供了强大的工具。

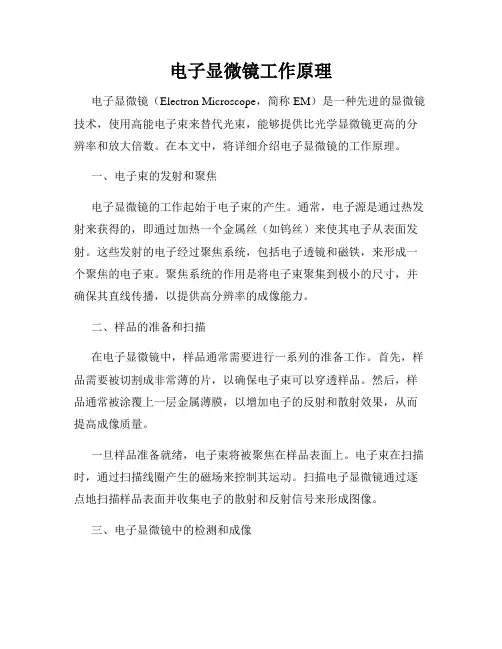

电子显微镜工作原理
电子显微镜工作原理电子显微镜（Electron Microscope，简称EM）是一种先进的显微镜技术，使用高能电子束来替代光束，能够提供比光学显微镜更高的分辨率和放大倍数。
在本文中，将详细介绍电子显微镜的工作原理。
一、电子束的发射和聚焦电子显微镜的工作起始于电子束的产生。
通常，电子源是通过热发射来获得的，即通过加热一个金属丝（如钨丝）来使其电子从表面发射。
这些发射的电子经过聚焦系统，包括电子透镜和磁铁，来形成一个聚焦的电子束。
聚焦系统的作用是将电子束聚集到极小的尺寸，并确保其直线传播，以提供高分辨率的成像能力。
二、样品的准备和扫描在电子显微镜中，样品通常需要进行一系列的准备工作。
首先，样品需要被切割成非常薄的片，以确保电子束可以穿透样品。
然后，样品通常被涂覆上一层金属薄膜，以增加电子的反射和散射效果，从而提高成像质量。
一旦样品准备就绪，电子束将被聚焦在样品表面上。
电子束在扫描时，通过扫描线圈产生的磁场来控制其运动。
扫描电子显微镜通过逐点地扫描样品表面并收集电子的散射和反射信号来形成图像。
三、电子显微镜中的检测和成像在传统光学显微镜中，通过收集光的反射或透射信号来形成图像。
而在电子显微镜中，电子的散射和反射信号将被收集和检测。
主要有两种类型的电子检测器被广泛使用。
第一种是所谓的透射电子检测器（Transmission Electron Detector），它位于样品背面，用于检测由样品通过的电子。
该检测器可以提供高分辨率的透射电子图像。
第二种是所谓的散射电子检测器（Scanning Electron Detector），它位于样品上方，用于检测由样品表面散射的电子。
该检测器可以提供高解析度的表面图像。
根据所需的成像模式，透射电子显微镜和扫描电子显微镜可以产生不同类型的图像。
透射电子显微镜可以提供高分辨率的细节图像，适用于研究材料的内部结构。
而扫描电子显微镜则可以提供高放大倍数的表面图像，适用于观察材料的表面特征。
电子显微镜原理
电子显微镜原理电子显微镜（Electron Microscope）是一种用电子束来观察样品的显微镜。
相比光学显微镜，电子显微镜具有更高的分辨率和放大倍数，能够观察更小、更细微的结构。
一、基本原理电子显微镜的基本原理是利用电子的波粒二象性。
与可见光不同，电子具有波长较短的特点，因此电子显微镜可以观察到更小的细节。
电子显微镜主要由电子枪、电磁透镜系统、样品台和检测器组成。
首先，电子枪通过加热阴极产生高速电子。
然后，这些电子被加速电场加速，形成电子束，通过电磁透镜系统聚焦到样品上。
样品与电子束相互作用后，产生一系列的相干和不相干散射电子。
最后，这些散射电子被检测器收集，转化为图像。
二、扫描电子显微镜（SEM）原理扫描电子显微镜是电子显微镜的一种类型，它通过扫描电子束并检测反射电子来生成高分辨率的表面形貌图像。
在扫描电子显微镜中，电子束被聚焦到非常细小的尺寸，并沿预定的方式在样品表面扫描。
当电子束照射到样品表面时，样品会产生一系列的反射电子。
这些反射电子被检测器捕捉，经过信号处理后形成图像。
三、透射电子显微镜（TEM）原理透射电子显微镜是另一种常见的电子显微镜类型，它通过透射电子来观察样品的内部结构。
在透射电子显微镜中，电子束经过极细的样品切片后射向检测器。
透射过程中，电子束会被样品内部的原子和晶格结构散射，形成干涉和衍射效应。
通过收集和处理经过样品透射的电子，最终形成高分辨率的内部结构图像。
四、电子显微镜的应用电子显微镜在科学研究、医学诊断、材料分析等领域有广泛的应用。
在材料科学中，电子显微镜可以观察材料的晶体结构、表面形貌和化学成分，帮助科学家研究材料性质和改进材料性能。
在生物学中，电子显微镜可以观察细胞和病毒的内部结构，揭示生物体的微观细节，对疾病的诊断和治疗提供重要依据。
在纳米科技领域，电子显微镜可以帮助科学家观察纳米材料的形貌和性质，探索纳米尺度下的奇特现象和新领域。
总结起来，电子显微镜利用电子的波粒二象性，通过聚焦、扫描和检测等技术，实现对样品的高分辨率观测。
电子显微镜的原理与应用
电子显微镜的原理与应用电子显微镜（Electron Microscope）是一种通过利用电子束来观察和研究微观结构和特征的仪器。
相比传统的光学显微镜，电子显微镜具有更高的分辨率和放大倍数，因此在科学研究、工业制造和医学诊断等领域发挥着重要作用。
本文将详细介绍电子显微镜的原理和常见的应用。
一、电子显微镜的原理1. 来源于电子波：电子显微镜的原理基于电子的波粒二象性理论，即电子既是粒子又是波动的，电子波具有波长，其波长要远小于可见光波长。
因此，利用其波动性质进行观察和分析能够得到更高的分辨率。
2. 电子源：电子显微镜中常用的电子源有热阴极和场发射阴极。
热阴极通过加热材料使其发射电子，而场发射阴极则通过电场加速电子的发射。
电子源的选择直接影响着电子束的性质和质量。
3. 电子透镜和屏幕：电子透镜用于聚焦电子束，常见的电子透镜包括磁透镜和电场透镜。
磁透镜利用磁场对电子进行聚焦，而电场透镜则是利用电场产生的变化来实现聚焦作用。
而电子显微镜的屏幕则用于接收电子束，将电子束转化为可见的图像。
4. 电子束的探测：电子束在样品表面或内部与物质相互作用时，会发生散射和透射。
根据不同的模式，可以利用探测器来获取图像信息。
例如，通过测量透射电子的强度和方向可以获得样品的内部结构，而测量散射电子的能量和角度则可以获得表面形貌和成分信息。
二、电子显微镜的应用1. 材料科学和纳米技术：电子显微镜可以对材料的晶体结构、表面形貌和元素分布进行高分辨观察和分析。
这对于研究材料的性能和开发新型材料具有重要的意义。
在纳米技术领域，电子显微镜可以直接观察到纳米结构和纳米颗粒的形貌和构造，有助于研究纳米材料的力学、光学和电学性质。
2. 生命科学和医学：电子显微镜在生命科学和医学领域有着广泛的应用。
通过电子显微镜，可以观察和研究生物分子、细胞、组织和器官的超微结构。
例如，在细胞生物学中，电子显微镜可以对细胞器官的形态和功能进行直接观察，帮助科学家更全面地了解生命的本质和机制。
电子显微镜原理
电子显微镜原理电子显微镜是一种利用电子束来观察物体的显微镜。
相较于光学显微镜，电子显微镜具有更高的放大倍数和更好的分辨率，可以观察到更小的物体细节。
本文将介绍电子显微镜的原理及其工作过程。
1. 电子显微镜的原理电子显微镜的原理基于电子的波粒二象性和其相对论性质。
根据德布罗意波动理论，物质粒子（包括电子）也具有波动性。
因此，电子束也可以像光波一样通过物质的干涉和衍射现象，从而实现对物体的观察。
2. 电子源电子显微镜的核心是电子源，它产生被加速并聚焦成束的电子。
常用的电子源包括热阴极电子源和场发射电子源。
热阴极电子源利用热释电子发射的原理。
通过加热钨丝或其他适当的材料，可以使材料上的电子越过离子势垒，从而形成电子束。
热阴极电子源可以提供高电子流密度，但需要较长的预热时间。
场发射电子源则利用电场加速电子直接从钨尖或碳纳米管等尖端发射出来。
场发射电子源具有更高的亮度和更短的预热时间。
3. 加速与聚焦系统电子显微镜中的加速与聚焦系统用于将电子束加速并将其聚焦到一个细小的区域。
加速电压的提高可以增加电子的动能，从而提高电子的穿透能力和分辨率。
聚焦系统主要由一组电磁透镜组成。
这些透镜通过调节磁场的分布，使得通过电场对电子束进行聚焦。
聚焦系统的调节可以改变电子束的聚焦深度和直径。
4. 样品台样品台用于容纳待观察的样品，并提供稳定的环境以保持样品的形态和性质。
样品台通常具有微调仪器，以便能够在显微镜下精确定位样品。
在电子显微镜中，样品通常需要进行特殊的处理，如金属涂层、冷冻或化学固定。
这些处理有助于提高样品的导电性和稳定性。
5. 探测器探测器用于接收从样品反射、散射或透射回来的电子束，并将其转化为图像。
最常用的探测器是荧光屏或光电倍增管。
当电子束击中探测器时，会产生光子或电子，并在探测器上形成亮点，从而形成显微镜图像。
除了荧光屏和光电倍增管，还有一些先进的探测器技术，如电荷耦合器件（CCD）和扫描探测器阵列（SEM）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相位像：當樣品薄至100Å以下時，電子可以傳過樣品，波的 振幅變化可以忽略，成像來自於相位的變化。
穿透式電子顯微鏡的應用
穿透式電子顯微鏡的電子束穿透樣品時，一部份電子會直接穿透，另一 部分會產生繞射電子束。直射電子束與繞射電子束相互干涉後，會產生 晶格像〈lattice image〉，可分析材料中的晶體結構及缺陷狀態。
Pollen
Hale Waihona Puke 參考資料.tw/Publication/Newsletter/no97/p12.php /zhhk/%E9%80%8F%E5%B0%84%E7%94%B5%E5%AD%90%E6%98%BE%E5 %BE%AE%E9%95%9C /atomic_world/tem/tem02_c.html .tw/khvic/JL/57.htm .tw/puam/7_Honor/celebrate/celebrate6/neo n/group06/ch05/ch05_02.htm
掃瞄式電子顯微鏡的應用
掃瞄式電子顯微鏡中的電子束直接撞擊試片表面，因試片表面凹凸結 構，造成二次電子產生量不同，從而可在螢光幕上觀察到立體形態的成 像，並可據此判斷粒子大小、粒徑分布、粒子形貌、分散狀態等。
電子顯微鏡下的圖片
紅血球
Butterfly Wing
電子顯微鏡下的圖片
Olive Leaf
END
謝謝收看~
穿透式電子顯微鏡的原理
穿透式電子顯微鏡的原理有點像一個幻燈片投影機。 投影機利用光線照射幻燈片，幻燈片上的圖案只容許 部分光線通過。於是透射的光線便複製了幻燈片上的 圖案，投影至屏幕。
穿透式電子顯微鏡成像原理
穿透式電子顯微鏡的成像原理可分為三種情況： 吸收像：當電子射到質量、密度大的樣品時，主要的成相作 用是散射作用。 繞射像：電子束被樣品繞射後，樣品不同位置的繞射波振幅 分佈對應於樣品中晶體各部分不同的繞射能力。
掃描式電子顯微鏡的原理
由電子源發射出電子後，在真空電子槍下，經由掃瞄線圈，使電子束於試 片室內對試片表面作掃瞄，掃瞄之區域愈大則顯示於螢幕上之倍率愈小， 反之則愈大。
掃描式電子顯微鏡的成像原理
掃描式電子顯微鏡其成像原理是利用一束具有5∼30 kV之電 子束掃描試片的表面，接收表面產生之訊號(包括二次電 子、背向反射電子、吸收電子、X射線等)以顯現試片圖形之 影像。
電子顯微鏡原理
班級:微電三甲 學生:4973a057黃昭穎 4973a058蘇暐倫 指導老師:方信普
目錄
電子顯微鏡原理 電子顯微鏡的種類 穿透式電子顯微鏡的原理 穿透式電子顯微鏡成像原理 掃描式電子顯微鏡的原理 掃描式電子顯微鏡的成像原理
電子顯微鏡原理
電子顯微鏡系統由電子槍 (electron gun) 發射電子束，經過一 組磁透鏡 (condenser lens) 聚焦後，用遮蔽孔徑(condenser aperture)選擇電子束的尺寸 (beam size)，通過控制電子束的掃 描線圈，再透過物鏡 (objective lens) 聚焦打在試片表面，激 發出電子訊號。
.tw/puam/7_Honor/celebrate/celebrate6/neon/group 06/ch05/ch05_01.htm
/2005/07/blog-post_24.html http://www.eyeofscience.de/
電子顯微鏡的種類
(1)掃描式電子顯微鏡(SEM)
有很大的景深，對粗糙的表面，例如凹凸不平的金屬斷面顯示得 很清楚，而且立體感很強。
電子顯微鏡的種類
(2)穿透式電子顯微鏡(TEM)
穿透式電子顯微鏡將欲觀察的試片放在電子槍內，使觀察的解析 度比掃描式高，但因為電子束須穿透試片，所以所需的加速電壓 相對比掃描式電子顯微鏡來的高。
