智能型电缆故障检测仪操作规程(通用版)
电缆故障测试检测查找仪器使用方法
电缆故障测试检测查找仪器使用方法电缆故障测试检测查找仪器使用方法1.简介电缆故障测试检测查找仪器是一种用于检测和查找电缆故障的专用设备。
它可以帮助用户快速、准确地定位电缆中的故障点，提高维修效率，减少维修成本。
本文将介绍电缆故障测试检测查找仪器的使用方法，包括仪器的基本操作、故障定位原理、故障类型及处理方法等内容。
2.仪器的基本操作2.1 仪器的启动和关机●按下电源开关，仪器开始启动。
●在使用完毕后，按下电源开关，仪器关机。
2.2 仪器参数的设置●根据具体检测需求，设置仪器的参数，如测量范围、故障类型等。
2.3 仪器的连接和校验●将待测电缆与仪器进行连接，确保连接稳固。
●进行仪器的自检和校验，确保仪器工作正常。
3.故障定位原理电缆故障定位仪器的工作原理是利用故障点处的电缆绝缘破损形成的局部放电产生的电磁波信号进行测量和分析，通过对信号的处理，可以精确定位故障点。
4.故障类型及处理方法4.1 电缆接地故障●故障特征：________电缆绝缘与地之间发生破损，导致电缆接地，电流异常增大。
●处理方法：________定位故障点并修复破损处，恢复电缆的绝缘性能。
4.2 电缆短路故障●故障特征：________电缆中两根或多根导体之间发生短路，导致电流异常增大。
●处理方法：________定位故障点并修复短路处，恢复电缆的导电性能。
4.3 电缆断路故障●故障特征：________电缆中的导体发生断裂，导致电路中断，电流无法通过。
●处理方法：________定位故障点并修复断裂处，恢复电缆的连通性。
5.附件本文档涉及的附件可参考附件一：________电缆故障测试检测查找仪器操作手册。
6.法律名词及注释6.1 电缆故障测试检测查找仪器：________专用于检测和查找电缆故障的设备。
6.2 故障定位原理：________利用电缆故障产生的电磁波信号进行定位的原理。
6.3 电缆接地故障：________电缆绝缘与地之间发生破损导致的故障。
智能型电缆故障检测仪操作规程(3篇)
智能型电缆故障检测仪操作规程一、检测前准备工作1. 确保电缆故障检测仪完好，并检查所有连接线路是否安全可靠。
2. 将电缆故障检测仪与电源连接，并确认电源电压符合要求。
3. 准备好需要检测的电缆，并清理电缆表面，确保无灰尘、油污等干扰物。
二、仪器参数设置1. 打开电缆故障检测仪，进入参数设置界面。
2. 根据电缆的类型和长度，选择合适的测试参数。
3. 根据需要，设置测试的频率范围，并确保频率范围内的参数符合要求。
4. 设置测试的采样率和数据记录时间。
5. 根据需要设置信号发生器的频率和幅度。
三、接线操作1. 将电缆故障检测仪的输出端与电缆端子连接，确保连接牢固、接触良好。
2. 将电缆故障检测仪的输入端连至地线或地线接地点。
3. 按照电缆故障检测仪的接线图进行正确的接线操作。
四、测试操作1. 点击开始测试按钮，开始进行电缆故障的检测。
2. 观察测试仪器上显示的数据和曲线变化，判断是否存在电缆故障。
3. 如果存在故障，根据故障类型和位置，采取相应的修复措施。
4. 在测试过程中，注意观察仪器的运行状态，如发现异常应立即停机排除故障。
五、数据分析1. 完成测试后，保存测试数据并导出到电脑或存储设备。
2. 使用专业的数据分析软件进行电缆故障数据的处理和分析。
3. 根据分析结果，对电缆故障位置和类型进行判断和定位。
六、设备维护1. 每次使用后，及时对仪器进行清洁和检查。
2. 定期对仪器进行维护，并确保仪器的性能和精度。
3. 严格按照仪器的操作手册进行维护和保养。
七、安全注意事项1. 使用电缆故障检测仪时，遵守相关的安全规定和操作规程。
2. 操作过程中要注意防止触电和短路，避免发生意外事故。
3. 在使用仪器时，严禁将液体或金属物质倒入仪器内部。
4. 在操作高压电缆时，要佩戴绝缘手套和绝缘鞋，并保持安全距离。
5. 禁止将仪器暴露在高温、潮湿或有腐蚀性气体的环境中使用。
总结：智能型电缆故障检测仪操作规程包括检测前准备工作、仪器参数设置、接线操作、测试操作、数据分析、设备维护和安全注意事项等内容。
YTC630 电缆故障智能测试仪 用户操作手册说明书
YTC630电缆故障智能测试仪用户操作手册目录一、概述 (1)二、主要特点 (1)三、主要技术指标 (2)四、探测原理 (3)五、仪器基本工作原理与组成 (8)六、面板控制机构和按键菜单的作用 (9)七、测试前的准备 (12)八、仪器的使用和故障测试方法 (13)九、注意事项 (17)十、测试中的几个问题 (18)十一、仪器出厂配套 (19)十二、附录 (20)一、概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。
一旦线路发生障碍，不及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。
因而，电缆故障测试仪是维护各种电缆的重要工具。
电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
YTC630电缆故障智能测试仪是一套综合性的电缆故障探测仪器。
能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。
特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
二、主要特点2.1 功能齐全测试故障安全、迅速、准确。
仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。
配备声测法定点仪，可准确测定故障的精确位置。
2.2 测试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
2.3 智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。
并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
2.4 具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。
2.5 具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
智能型电缆故障检测仪操作规程模版（3篇）
智能型电缆故障检测仪操作规程模版1. 检查设备及配件完好性在使用智能型电缆故障检测仪之前，操作人员应仔细检查设备及配件的完好性。
确认设备及配件没有损坏或缺失后方可进行下一步操作。
2. 连接电缆故障检测仪将智能型电缆故障检测仪的电源线连接到电源插座，并将其他配件连接到相应的接口。
3. 打开电源将电源开关从OFF位置切换到ON位置，确认设备电源已打开。
4. 设置参数根据实际需求，设置智能型电缆故障检测仪的参数。
包括但不限于频率范围、检测模式、信号源等参数的设置。
5. 连接被测电缆将被测电缆连接到智能型电缆故障检测仪的输出端口。
确保连接稳固并无松动。
6. 启动故障检测根据设备使用说明，启动故障检测功能。
在故障检测过程中，应密切注意故障检测仪的显示屏，观察是否有异常信息出现。
7. 分析检测结果根据故障检测仪的显示屏上的信息，分析检测结果。
当有故障信息出现时，应记录并查找故障原因。
8. 处理故障根据故障原因，采取相应的措施处理故障。
可以修复电缆故障，或更换故障电缆。
9. 关闭电源在完成故障处理后，将电源开关从ON位置切换到OFF位置，确认设备电源已关闭。
10. 清洁设备在使用智能型电缆故障检测仪后，应及时清洁设备及配件，并妥善存放。
11. 定期维护定期对智能型电缆故障检测仪进行维护工作，包括但不限于清洁、检查设备及配件完好性、校准等。
以上操作规程仅为示例，实际操作应根据所使用的具体型号的智能型电缆故障检测仪的使用说明进行操作。
操作人员应具备相关操作知识和能力，以确保操作的准确性和安全性。
智能型电缆故障检测仪操作规程模版（二）第一章总则第一条为了保证智能型电缆故障检测仪的正常运行，确保电缆故障检测工作的准确性和安全性，制定本操作规程。
第二条本操作规程适用于使用智能型电缆故障检测仪进行电缆故障检测的人员。
第三条对于初次使用智能型电缆故障检测仪的人员，应经过相关培训和技能考核合格后方可操作。
第四条智能型电缆故障检测仪的操作人员应遵守本操作规程，并严格按照相关操作流程进行操作。
智能型电缆故障检测仪操作规程
智能型电缆故障检测仪操作规程1. 前言智能型电缆故障检测仪是一款用于检测电缆中可能存在的故障和缺陷的设备。
本文档将介绍智能型电缆故障检测仪的操作规程，方便用户正确使用并取得预期效果。
2. 设备简介智能型电缆故障检测仪具有以下特点：•精准定位：能够定位到电缆中故障点的具体位置。
•大范围检测：能够检测到电缆中多种不同的故障形态。
•超强诊断：能够对故障点进行全面、精准的诊断和判定。
•操作简便：设备易于携带，一键操作，即可进行检测。
3. 操作方法3.1 环境准备在使用前，需要先进行环境准备，包括：•保证检测现场电缆停电状态；•环境保持干净，避免尘埃、水汽等影响检测准确性；•将仪器放置在平稳的地面上。
3.2 操作步骤1.开机：按下电源开关，设备开机。
2.设置参数：在屏幕上设置检测参数，包括电缆类型、管电压、检测深度等。
3.连接仪器：将信号输出线、地线、电源线和诊断线连接到相应的接口上。
4.开始检测：将其余的接线连接到电缆上，点击“开始检测”按钮，即可进行故障检测。
5.查看结果：在检测完成后，屏幕上会显示故障结果。
用户可以根据显示的故障信息和故障位置，进行后续处理和修复。
6.关机：操作完成后，按下电源开关，设备关闭。
4. 注意事项•在使用前，需要了解所使用的电缆种类、管电压、电缆路径和检测深度等参数。
•操作时需要确保设备连接稳定、接线正确，避免产生误差。
•在操作过程中，需要保证现场干燥，防止电缆被水淹，影响检测准确性。
•在进行操作前，需要查看设备的使用说明书，遵守相应的使用规程，避免设备损坏。
•在操作过程中，如果设备产生异常，需要立即停止操作，并寻求专业人士进行处理。
5. 结语通过本文档的介绍，我们可以清楚了解智能型电缆故障检测仪的操作方法和使用注意事项，方便用户进行检测操作，有效提升工作效率和检测效果。
希望本文档能对广大用户有所帮助。

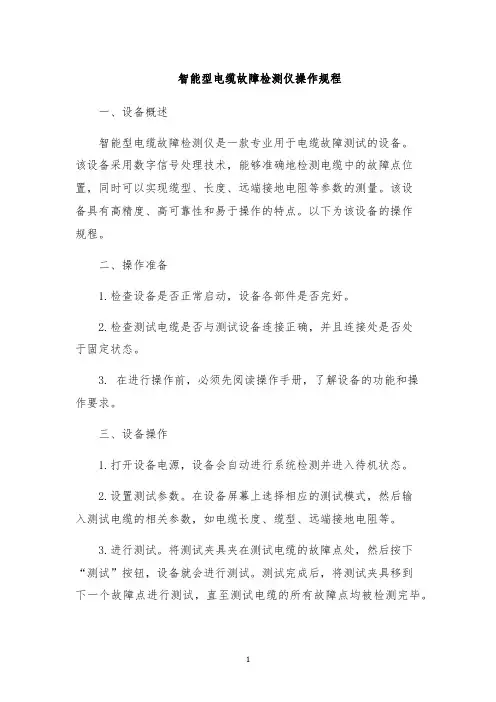

智能型电缆故障检测仪操作规程
智能型电缆故障检测仪操作规程
一、设备概述
智能型电缆故障检测仪是一款专业用于电缆故障测试的设备。
该设备采用数字信号处理技术，能够准确地检测电缆中的故障点位置，同时可以实现缆型、长度、远端接地电阻等参数的测量。
该设
备具有高精度、高可靠性和易于操作的特点。
以下为该设备的操作
规程。
二、操作准备
1.检查设备是否正常启动，设备各部件是否完好。
2.检查测试电缆是否与测试设备连接正确，并且连接处是否处
于固定状态。
3. 在进行操作前，必须先阅读操作手册，了解设备的功能和操
作要求。
三、设备操作
1.打开设备电源，设备会自动进行系统检测并进入待机状态。
2.设置测试参数。
在设备屏幕上选择相应的测试模式，然后输
入测试电缆的相关参数，如电缆长度、缆型、远端接地电阻等。
3.进行测试。
将测试夹具夹在测试电缆的故障点处，然后按下“测试”按钮，设备就会进行测试。
测试完成后，将测试夹具移到
下一个故障点进行测试，直至测试电缆的所有故障点均被检测完毕。
1。
电缆故障检测仪D30,E15操作程序
D30(E15)操作步骤
一．V/2半波速校准
需要准备的材料：
一根约200米（要用米尺测量过准确长度、或者参考电缆盘上的制造厂家的铭牌标注）长的信号电缆。
（XLPE电力电缆的V/2是86，PVC电力电缆的V/2是77）。
(1)把测试线插在L1端口。
(2)开机，选择输出端口为L1（按动按键“Line”，转动旋钮直到屏幕中间上部显示的是
L1。
系统默认是L1），两个测试夹分别夹信号电缆的两个导体线芯
(3)按动“Range”键，选择量程为200米。
（4）按动“Mode”键，选择连续测量模式“Continuous”。
（5）按动按键“Start”开始测试。
（6）把光标移动到电缆远端反射脉冲的拐点处。
（7）按动按键“V/2”，转动旋钮直至显示的距离是电缆的全长。
二电缆故障测试步骤：
(1)选择输出端口为L1（系统默认）。
如果是相间故障，把两个测试夹分别夹两个故障线芯；如果是线芯对地故障，就把两个测试夹分别夹故障线芯和铠装，将V/2波速度设置为我们已经核对过的波速度；
（2）
(3)
（4）
（5）逐步增加量程（按动“Range”键）；适当增加增益，波形以接近满屏为佳。
（6）按动“Curcor”键，把光标移动到故障点的拐点处
低阻故障波形—负极性脉冲：
断线故障波形—正极性脉冲：
接头和电缆远端都会反射正极性的脉冲，但接头反射的幅度较小，断线点和远端的反射幅度较大，需要反复对比才能确认。
（7）可通过按动“Zoom”键，改变放大倍数，更有利于精确故障距离。
电缆故障检测仪器使用方法
电缆故障检测仪器使用方法一、引言电缆故障检测仪器是用于检测电缆故障的专用设备，它能够帮助用户快速准确地定位电缆中的故障点。
本文将介绍电缆故障检测仪器的使用方法，希望能够对读者有所帮助。
二、准备工作在使用电缆故障检测仪器之前，需要进行一些准备工作。
首先，确保电缆系统处于停电状态，以免给操作人员带来安全隐患。
其次，检查仪器是否正常工作，确保电源充足，连接线路无损坏。
最后，对仪器进行校准，以确保测试结果准确可靠。
三、仪器操作步骤1. 连接电缆：首先，将电缆故障检测仪器的探头与测试电缆相连接。
确保连接牢固可靠，避免接触不良导致测试结果不准确。
2. 设置参数：根据实际情况，设置仪器的测试参数。
一般来说，参数包括测试频率、测试电压等。
根据电缆类型和故障类型的不同，需要设置不同的参数，以便更好地检测故障点。
3. 开始测试：在设置参数完成后，点击仪器上的开始测试按钮，仪器将开始工作。
在测试过程中，仪器会对电缆进行多次测试，以获取更准确的测试结果。
4. 分析结果：测试完成后，仪器会自动生成测试报告。
用户可以通过仪器的屏幕或者连接到电脑上进行查看。
报告中会显示电缆的故障点、故障类型以及故障距离等信息，用户可以根据报告来判断电缆的故障情况。
5. 故障定位：根据报告中的故障距离信息，用户可以通过测量距离的方法，迅速准确地定位电缆故障点。
一般来说，可以通过测量到故障点的距离，计算出距离电缆起点的长度，从而准确定位故障点。
四、注意事项1. 在使用电缆故障检测仪器时，必须严格按照操作步骤进行操作，避免误操作导致仪器损坏或测试结果不准确。
2. 在操作过程中，应注意安全，避免触碰高压部分，以免发生触电事故。
3. 仪器使用完毕后，应及时进行清洁和维护，保持仪器的正常工作状态。
4. 在进行故障定位时，应根据实际情况选择合适的测量方法，以确保定位的准确性。
五、总结电缆故障检测仪器是现代化电力设备维护的重要工具，掌握其使用方法对于电力行业的从业人员来说至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 操作规程 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
智能型电缆故障检测仪操作规
程(通用版)
Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
智能型电缆故障检测仪操作规程(通用版)
一、范围
本操作规程适合高压电缆、低压电缆的各种故障快速检测。
二、操作规程
1.故障检测步骤
1）初测
（1）低压脉冲法校测三相全长应当完全相同,对低阻、开路故障初测故障点。
（2）对高阻故障采用高压脉冲法或直闪法完成。
2）核查电缆路径。
3）用声磁同步定点仪准确定位。
2.初测操作方法及接线方法
1）低压脉冲法校测三相全长应当完全相同,对低阻、开路故障
接线及操作方法。
（1）低压脉冲法接线方法如下图所示
（2）低压脉冲法操作方法
A将主机之笔记本电脑与智能前置专用电缆可靠连接,智能前置上的宽/窄脉冲选择按键开关置窄脉冲(≤2KM电缆),宽脉冲(>2KM),闪络/脉冲开关置于脉冲。
B用仪器所配夹子线连接待测电缆,红夹子连接故障相,黑色夹子接电缆屏蔽或铅包引出地线，亦可将非测相与地线短接。
C接通笔记本电脑的电源开关，将连接在待测电缆上的测试线另一端插头可靠插入智能前置的信号输入/输出插座内，并旋转锁紧，前置电源指示灯亮。
D鼠标左键双击桌面上的电缆故障检测快捷方式图标，仪器会自动进入虚拟仪器界面，并自动开始测量。
E选择屏幕上边绝缘介质所对应的电波传输速度。
F采到理想波形后用鼠标点击屏幕上边暂停键，使自动采样波形稳定显示，再采样，再点击暂停键即可。
G用鼠标移光标指向波形上的游标,压下其左键拖动游标到波形起始点,再用同法拖动另一游标到波形的反射点,这时屏幕右上角会自动给出故障点距离。
H退出虚拟仪器界面，按电脑关机程序关机,拆除连线。
2）高压脉冲法初测高阻故障(含低阻、开路故障)接线及操作方法
（1）高压脉冲法接线方法如下图所示
（2）高压脉冲法操作方法
A主机之电脑按低压脉冲法初测的方法操作，但智能前置上的闪络/脉冲开关必需置于闪络。
B取出试验变压器的交流棒。
球隙调至合适间距。
C按图一接线时,合FCL-2055电源开关,用所配遥控器合闸升压至故障点放电(正常放电间隔3-4秒),减慢放电时间可降压,加快放电时间可升压。
按图二接线则合操作箱的电源开关，合闸升压至故障点放电。
D此时主机之电脑屏上会自动出现连续采样的故障测试波形。
E采到理想波形后用鼠标点击屏幕上边暂停键，使自动采样波形稳定显示，再采样，再点击暂停键即可。
F降压,断高压,关高压设备电源,充分放电。
G用鼠标移光标指向波形上的游标,压下其左键拖动游标到波形起始点,再用同法拖动另一游标到波形的反射点,这时屏幕右上角会自动给出故障点距离。
H退出虚拟仪器界面，按电脑关机程序关机,给高压设备及线路充分放电,拆除连线。
J注意事项
a高压脉冲发生器及数字化操作箱均设计有零位锁定开关,即必需零电压才能启动,当合闸操作无反应时,必需降回零。
b正确设置高压脉冲发生器及数字化操作箱的过流保护值,否则设备无法正常工作即保护动作,由于设备工作于冲击大电流状态，故保护值应设置大些。
c通过调球隙间距可以调整放电间隔,但必须在设备断电且电缆及高压部分充分放电后才可,以免高压设备贮能击伤操作者。
3.核查电缆路径的接线及操作方法(此步骤视情况,可以省略)
1)大功率路径信号发生器接线如下:
2)操作方法
(1)将路径信号传感器接于数字式定点仪路径信号输入端。
(2)路径信号发生器输出置弱档。
(3)闭合路径信号发生器的电源开关,路径信号发生器输出指示亮。
(4)将定点仪置路径功能开关并开机在待测电缆始端有很强的路径信号指示，关机。
(5)将定点仪带至电缆故障初测位置前后,开机核查电缆路径,应先将路径信号增益顺时针调大收到路径信号后再调小增益。
(6)将信号最小点或最大点处连成一线,线下即是电缆路径。
(7)关机,切断电源,拆除接线。
4.精确定位
1)故障定位高压脉冲部分接线如图一或图二但取样传感器、智能前置和电脑不接。
数字式定点仪接线如下图：
2)高压脉冲部分的操作方法同1.2.2.2,待定位人员处在初测位置并准备好后才开始升压,高压脉冲输出时间间隔控制在3-4秒。
3)定点仪操作方法
(1)检查定点仪是否正常。
(2)开机,将两个增大益放大,在初测故障点位置前后准确的电缆路径正上方每隔0.1-0.5m向前移动精确定位,如果电磁及声音信号都很强,则应将其增益减小以便减少外界噪声影响和缩小故障点范围,直到找出故障点。
(3)关闭电源,拆除接线,开挖故障点。
4)低压电缆故障测试方法的特点
(1)高压脉冲幅度不能太大,可选5KV-14KV,宁小勿大,只要能取到放电波形即可。
(2)所用脉冲储能电容器容量要比高压电缆检测时大,以在低压下能提供大能量,一般取4μF-8μF。
(3)放电时间间隔取3-5S一次。
云博创意设计
MzYunBo Creative Design Co., Ltd.。
