《发电厂电气部分》复习题
填空
1．按输出能源分,火电厂分为凝汽式电厂和。
答：热电厂
P13
2.将各种一次能源转变为的工厂，称为发电厂。
答：电能
P12
3.水电厂可分为、引水式水电厂和混合式水电厂。
答：堤坝式水电厂
P17
4.核电厂的系统由核岛和组成。
答：常规岛
P25
5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称
为。
答：一次能源
P10
6.由一次能源经加工转换的另一种形态的能源。
答：二次能源
P10
7.火力发电厂的能量转换过程为。
答：燃料的化学能→热能→机械能→电能
P13
8. 水力发电厂的能量转换过程为。
答：水的位能→动能→机械能→电能
P18
9.水电站所用的发电机为。
答：水轮发电机
P18
10.火力发电厂所用的发电机为。
答：汽轮发电机
P13
11.我国建造的第一座核电厂是。
答：秦山核电厂
P22
12.既可以是电力用户，又可以是发电厂的是电厂。
答：抽水蓄能电厂
P21
13. 是变换和分配电能的设备。
答：变压器
P28
14. 可将高电压变为低电压。
答：电压互感器
P29
15. 是限制短路电流的设备。
答：电抗器
P28
16.通常把生产、变换、输送、分配和使用电能是设备称为。
答：一次设备
P28
17.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称
为。
答：二次设备
P28
18.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电
路，称为。
答：一次电路或电气主接线
P28
19．在对称三相电路中仅画出基中一相设备的连接用来表示三相电路的电路图称为_________。
答：单线图
P29
20．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。
答：各种一次设备
P29
21. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅
助设备和建筑物组成的整体即为_________。
答：配电装置。
P29
22.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。
答：断路器
P28
23.电气主接线中应用最多的开关电器是_________。
答：隔离开关
P29
24. _________起汇集和分配电能的作用。
答：母线
P29
25.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
答：开环运行
P118
26.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。
答：可靠性
P102
27.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，
称为_________。
答：小电流接地系统
P105
28.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为
_________。
答：大电流接地系统
P105
29．旁路母线的作用是____________。
答：可代替线路断路器工作
P111
30.无母线电气主接线的形式有桥形接线、___________和单元接线。
答：角型接线
P117
31.发电厂和变电所的电气设备分为三种运行状态。
答：运行、备用和检修
P109
32.为了保证大型枢纽变电所所用电的供电可靠性，应装设变压器。
答：备用
P122
33.当线路停电检修时，必须将线路隔离开关线路侧的__________合上。
答;接地刀闸
P107
34.加装旁路母线的唯一目的是。
答：不停电检修出线断路器
P112
35.限流电抗器分为普通电抗器和两种。
答：分裂电抗器
P125
36.当发电机容量较大时，采用组成扩大单元接线，以限制短路电流。
答：低压分裂绕组变压器
P127
39.断路器和隔离开关配合工作的原则为。
答：接通线路时先接隔离开关，后接断路器；断开线路时先断路器，后断隔离开关
P109
40. 外桥接线适合于。
答：线路较短和变压器需要经常切换的情况
P117
41. 内桥接线适合于。
答：线路较长和变压器不需要经常切换的情况
P117
选择题
1.．下列哪种情况宜采用一台半断路器接线？（）。
A．10~35kV出线回路数为10回以上B．35~110kV出线回路数为8回以上C．110~220kV出线回路数为6回以上D．330~500kV出线回路数为6回以上答：D
P114
2．外桥接线适合于（）。
A．线路较短、变压器需要经常切换的场合
B．线路较长、变压器不需要经常切换和场合
C．线路较多，只有两台变压器的场合
D．只有二条出线、变压器台数较多的场合
答：A
P117
3．对一次设备起控制、保护、测量、监察等作用的设备称为（）。A．监控设备B．二次设备
C．辅助设备D．主设备
答：B
P28
4.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）。
A.双母线接线
B.双母线分段带旁路接线
C.多角形接线
D.二分之三接线
答：D
P114
5.单机容量在200MW及以上的大容量大型火电厂的电气主接线中,一般（）。
A.不设发电机电压母线,全部机组采用单元接线
B.设发电机电压母线,并采用单母线接线
C.不设发电机电压母线,而采用发电机—变压器扩大单元接线
D.设发电机电压母线,并采用单母线分段接线
答：A
P119
6.在双母线接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出
线断路器短接，因此该出线（）。
A.可不停电
B.需要长期停电
C.仅短时停电
D.断路器可以退出，但无法检修
答：C
P109
7.引出线停电的操作顺序是依次拉开断路器、( )。
A.线路侧隔离开关和母线侧隔离开关
B.母线侧隔离开关和线路侧隔离开关
C.断路器控制回路电源和母线侧隔离开关
D.断路器控制回路电源和线路侧隔离开关
答：A
P107
8.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )。
A.内桥接线
B.单母线带旁路接线
C.双母线接线
D.单母线分段接线
答：C
P109
9.在倒母线操作过程中,若备用母线充电成功,则应该( )以保证两组母线等电位。
A.保持母联断路器两侧的隔离开关状态不变
B.切断母联断路器的控制回路电源
C.切断母联断路器两侧隔离开关的操作电源
D.快速将所有支路倒换至备用母线
答：A
P109
10.大容量、超高压的大型发电厂在电力系统中起着极其重要的作用，担负着系统的基本基荷，供电范围很广，其主要特征有( )。
A.单机容量为125MW以上，发电厂总装机容量在1000MW及以上，连接系统
的电压为220kV及以上
B.单机容量在200MW以上，发电厂总装机容量在1000MW及以上，连接系统
的电压为330kV及以上
C.单机容量在300MW以上，发电厂总装机容量在1000MW及以上，连接系统
的电压为220kV及以上
D.单机容量在600MW以上，发电厂总装机容量在1000MW及以上，连接系统
的电压为220kV及以上
答：D
P119
11.装设分段电抗器的作用是( )。
A.限制母线回路中的短路电流
B.改善母线的电压质量
C.吸收多余的无功功率
D.改进用户的功率因数
答：A
P125
12..旁路断路器的作用是( )。
A.当出线断路器检修时，可代替该出线断路器工作
B.可以代替母联断路器工作
C.保证母线检修时，线路不停电
D.可以代替分段断路器工作
答：A
P111
13．那种接线在出线断路器检修时，会中断该回路供电。（）
A．单母线分段带旁路B．双母线分段带旁路
C．二分之三接线D．双母线分段
答：D
P110
14．采用双母线同时运行的双母线接线，具有单母线分段接线的特点，（）。
A．因此双母线接线与单母线分段接线是等效的
B．但单母线分段接线具有更大的运行灵活性
C．并且两者的设备数量一样
D．但双母线接线具有更大的运行灵活性
答：D
P110
15．在二分之三接线中（）。
A．仅用隔离开关进行倒闸操作，容易发生操作事故
B．隔离开关仅起电气隔离作用，误操作的可能性小
C．检修任何隔离开关，用户可不停电
D．检修任何隔离开关，用户都要停电
答：B
P114
16．内桥接线适合于（）。
A．线路较短，变压器需要经常切换的场合
B．线路较长，变压器不需要经常切换的场合
C．线路较多，只有两台变压器的场合
D．只有二条出线，变压器台数较多的场合
答：B
P117
17．电气主接线的形式影响（）。
A.供电可靠性，但不影响继电保护
B.运行灵活性，但不影响二次接线
C.二次接线和继电保护，但不影响电能质量
D.配电装置布置
答：D
P104
18.对于双母线接线，双母线同时运行时，（）。
A.具有单母线分段接线的特点
B.具有单母线带旁路接线的特点
C.与单母线接线完全相同
D.等同于单母线分段带旁路接线
答：A
P109
19．电气主接线是指（）。
A．发电厂或变电所一、二次设备间的连接关系
B．发电厂或变电所重要设备的连接关系
C．发电厂或变电所的一次设备按照设计要求连接而成的电路
D．发电厂或变电所的一次设备按照运行方式要求连接而成的电路
答：D
P29
20.一台半断路器接线是属于( )。
A.多角形接线
B.桥形接线
C.具有两组母线的接线
D.无母线接线
答：C
P114
21在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )。A.出线不多且发展规模不明确 B.出线不多但发展规模明确
C.出线多但发展规模不明确
D.出线多且发展规模明确
答：B
P118
22.采用单母线分段的主接线，当分段断路器闭合运行时，如果某段母线上发生故障，继电保护动作首先跳开（）。
A．出线断路器 B．分段断路器
C．电源支路断路器D．该故障分段母线上的所有断路器
答：B
P108
23．下列选项中不属于多角形接线特点的是（）。
A．接线简单清晰、经济性好
B．供电可靠性高、运行灵活
C．检修一台断路器时，需对有关支路停电
D．难于扩建
答：C
P118
24．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )。
A．采用有母线的接线形式B．采用无母线的接线形式
C．尽量降低投资、少占耕地 D．保证必要的可靠性和电能质量要求
答：D
P102
25．下列选项中不属于单母线接线优点的是( )。
A．便于扩建B．可靠性高
C．接线简单 D．投资少
答：B
P107
26．火电厂相对于其他发电厂的优点是( )。
A．布局灵活B．效率高
C．启停快 D．污染小
答：A
P17
27.既能发电，又能储存能量的是( )。
A．火电厂 B．水电厂
C．抽水蓄能电厂 D．核电厂
答：C
P20
28.可限制短路电流的电器( )。
A．断路器B．隔离开关
C．负荷开关 D．电抗器
答：D
P28
29.能断开正常工作电流和故障电流的开关电器是( )。A．断路器B．隔离开关
C．负荷开关 D．熔断器
答：A
P26
30.下列元件不属于一次设备的是( )。
A．发电机 B．变压器
C．电压互感器 D．电抗器
答：C
P29
31属于可再生能源的是( )。
A．太阳能B．电能
C．煤 D．石油
答：A
P10
32.联络变压器的台数( )。
A．一般设为3台B．一般设为5台
C．一般设为4台 D．一般设为1台，最多不超过2台
答：D
P122
33.在110kV及以上中性点直接接地系统中，凡需选用三绕组变压器的场合，均可优先选用( )。
A．自耦变压器 B．普通变压器
C．分裂绕组变压器 D．三相变压器组
答：A
P123
34.属于有母线接线的是( )。
A．桥型接线B．角型接线
C．二分之三断路器接线 D．单元接线
答：C
P114
40. 在发电厂和变电站中，主变压器一般选用组别是( )。
A．YN,y0 B．YN,y4
C．D,y11 D．YN,d11
答：D
P124
简答题：
1.人类所认识的能量形式有哪些？
答：机械能（0.5分）、热能（0.5分）、化学能（1分）、辐射能（1分）、核能（1分）、电能（1分）。
P9
2.能源分类方法有哪些？
答：（1）按获得的方法分为一次能源和二次能源（1分）；（2）按被利用的程度分为常规能源和新能源（1分）；（3）按能否再生分为可再生能源和非再生能源（1分）；（3）按能源本身的性质分为含能体能源和过程性能源（1分）；（5）按对环境的污染程度分为清洁能源和非清洁能源（1分）。
P10
3.什么是一次能源？什么是二次能源？
答：（1）一次能源是指自然界中现成存在，可直接取得和利用而又改变其基本形态的能源。如：煤、石油、天然气、水能、风能等（2分）；（2）二次能源是指由一次能源经加工转换的另一种形态的能源。如：电力、蒸汽、焦炭、汽油等，它们使用方便，易于利用，是高品质的能源（3分）。
P10
4.简述电能的特点。
答：（1）便于大规模生产和远距离输送（1分）；（2）方便转换和易于控制（1分）；（3）损耗小（1分）；（4）效率高（1分）（5）无气体和噪声污染（1分）
P12
5.火力发电厂可分为几类？
答：（1）按燃料分：燃煤发电厂、燃油发电厂、燃气发电厂、余热发电厂（1分）；（2）按蒸汽压力和温度分：中低压发电厂、高压发电厂、超高压发电厂（1分）；（3）按原动机分：凝汽式汽轮机发电厂、燃气轮机发电厂、内燃机发电厂、蒸汽—燃气轮机发电厂等（1分）；（4）按输出能源分：凝汽式发电厂、热电厂（1分）；（5）按发电厂总装机容量分：小容量发电厂、中容量发电厂、大中容量发电厂、大容量发电厂（1分）。
P13
6.简述火电厂的电能生产过程。
答：燃料的化学能在锅炉系统中燃烧中转变为热能并储存在蒸汽中（2分）；蒸汽进入汽轮机带动汽轮机的转子旋转，把热能转变为机械能（2分）；汽轮机转子带动发电机转子旋转，通过发电机把机械能变为电能（1分）。
P13
7.火电厂与其他类型发电厂比有什么特点？
答：（1）火电厂布局灵活，装机容量的大小可按需要决定（1分）；（2）一次性建造投资少，仅为同容量水电厂的一半左右（1分）；（3）耗煤量答（0.5分）；（4）动力设备繁多，发电机组控制操作复杂，厂用电量和运行人员多于水电厂，运行费用高（0.5分）；（5）启停机时间长，并耗用大量燃料（0.5分）；（6）担负调峰、调频、事故备用时相应的事故增多，强迫停运率增高，厂用电率增高（0.5分）；（7）对空气和环境的污染大（1分）。
P17
8.水力发电厂可分为几类？
答：（1）按集中落差的方式分：堤坝式水电厂、引水式水电厂混合式水电厂（3分）；（2）按径流调节的程度分：无调节水电厂、有调节水电厂（2分）。
P17、18
9.简述水电厂的电能生产过程。
答：水的位能转变为动能（1分）；水的动能冲刷水轮机的涡轮旋转，带动水轮机的转子旋转，把动能转变为机械能（2分）；水轮机转子带动发电机转子旋转，通过发电机把机械能变为电能（2分）。
P18
10.简述水电厂的特点.。
答：（1）可综合利用水能资源（1分）；（2）发电成本低、效率高（1分）；（3）运行灵活（0.5分）；（4）水能可储蓄和调节（0.5分）；（5）水利发电不污染环境（0.5分）；（6）水电厂建设投资较大，工期较长（0.5分）；（7）水电厂建设和生产都受到河流的地形、水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之别，因而发电不均衡（0.5分）；（8）由于水库的兴建，淹没土地，移民搬迁，给农业生产带来一些不利，还可能在一定程度破坏自然界的生态平衡（0.5分）
P20
11.简述抽水蓄能电厂在电力系统中的作用。
答：（1）调峰（1分）；（2）填谷（1分）；（3）备用（1分）；（4）调频（1分）；（5）调相（1分）。
P21
12.简述抽水蓄能电厂在电力系统中的作用。
答：（1）降低电力系统燃料消耗（1分）；（2）提高火电设备利用率（1分）；（3）可作为发电成本低的峰荷电源（1分）；（4）对环境没有污染且可美化环境（1分）；（5）抽水蓄能电厂可用于蓄能（1分）。
P21、22
13.什么是抽水蓄能电厂？
答：抽水蓄能电厂是以一定水量作为能量载体，通过能量转换像电力系统提供电能。为此，其上、下游均须有水库以容蓄能量转换所需要的水量。它必须有抽水和发电两类设施（1分）。在电力负荷低谷时（或丰水期），利用电力系统待供的富余电能（或季节性电能），将下游水库中的水抽到上游水库，以位能形式储存起来；待到电力系统负荷高峰时（或枯水期），再将上游水库中的水放下，驱动水轮发电机组发电，并送往电力系统。这时，用以发电的水又回到下游水库（3分）。显而易见，抽水蓄能电厂既是个吸收低谷电能的电力用户（抽水工况），又是一个提供峰荷电力的发电厂（发电工况）（1分）。
P20、21
14.简述核能发电厂的电能生产过程。
答：（1）利用反应堆中核燃料裂变链式反应产生热能并储存在蒸汽中（2分）；（2）高温高压的蒸汽带动汽轮机的转子转动，将热能转化为机械能（1.5分）；（3）汽轮机带动汽轮发电机旋转，发电机将机械能转变为电能（1.5分）。
P22
15.核电厂的核岛由哪些部分组成？
答：由核蒸汽供应系统和辅助系统组成（1分）。其中：核蒸汽供应系统由一回路系统（包括压水堆、冷却剂主泵、蒸汽发生器和稳压器）、化学和容积控制系
统、停堆冷却系统、紧急堆冷却系统、控制保护和检测系统组成（2分）；辅助系统由设备冷却水系统、硼回收系统、反应随的安全壳及喷淋系统、核燃料的装换料及储存系统、安全壳及核辅助厂房通风和过滤系统、柴油发电机组组成（2分）。
P25
16.核电厂的常规岛岛由哪些部分组成？
答：由二回路系统（又称汽轮发电机组系统，由蒸汽系统、汽轮发电机组、凝汽器、蒸汽排放系统、给水加热系统及辅助给水系统组成）（3分），循环冷却水系统，电气系统及厂用电设备组成（1分）。
17.简述核能发电厂的特点。
答：（1）压水堆核电厂的反应堆只能对反应堆堆芯一次装料，并定期停堆换料。这要求在反应堆中加入硼酸，给一回路系统及其辅助系统的运行和控制带来一定的复杂性（1分）；（2）反应堆不管是在运行中或停闭后，都有很强的放射性，给电厂的运行和维修带来一定困难（1分）；（3）反应堆在停闭后有衰变热，所以要做到任何事故工况下，保证反应堆进行冷却（1分）；（4）核电厂在运行过程中会产生放射性废物，要对其做妥善处理，以保证工作人员及居民的健康（1分）；（5）建设费用高，但燃料所占费用较便宜（1分）。
P25、26
18.一次设备有哪些？其功能是什么？
答：发电机：生产电能；变压器：变换和分配电能电能；开关电器（如：断路器、隔离开关、负荷开关、熔断器、等）：接通或断开电路；载流导体：传输电能；电抗器：限制短路电流；避雷器：防御过电压；接地装置：保护电网和人身安全。（共5分，每答一个给一分）
P28
19.二次设备有哪些？其功能是什么？
答：（1）仪用互感器，如电压互感器和电流互感器，可将电路中的高电压、大电流转换成低电压、小电流，供给测量仪表和保护装置用（1分）；（2）测量表计，如：电压表、电流表、功率表和电能表等，用于测量电路中的电气参数（1分）；（3）继电保护及自动装置：能迅速反应系统不正常情况并进行监控和调节或作用于断路器跳闸，将故障切除（1分）；（4）直流电源设备，包括直流发电机组、蓄电池组和硅整流装置等，供给控制、保护用的直流电源和厂用直流负荷、事故照明用电等（1分）；（5）操作电源、信号设备及控制电缆，如各种类型的操作把手、按钮等操作电器，实现对电路的操作控制，信号设备给出信号或显示运行状态标志，控制电缆用于连接二次设备（1分）。
P29
20.什么是电气接线？
答：在发电厂和变电站中，根据各种电气设备的作用及要求，按一定的方式用导体连接起来所形成的电路称为电气接线。（5分）
P29
21.什么是配电装置？
答：根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅
助设备和建筑物组成的整体即为配电装置。（5分）
P29
22.什么是电气主接线？
答：在电气接线中。由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为一次电路，也称为电气主接线（5分）。
P29
23.简述300MW发电机组电气主接线的特点。
答：（1）发电机与变压器的连接采用发电机—变压器单元接线，无发电机出口断路器和隔离开关（1分）；（2）在主变压器低压侧引接一台高压厂用变压器，供给厂用电（1分）；（3）在发电机出口侧通过高压熔断器皆有三组电压互感器和一组避雷器（1分）；（4）在发电机出口侧和中性点侧每相装有电流互感器4只（1分）；（5）在发电机中性点接有中性点接地变压器（1分）；（6）高压厂用变压器高压侧每相装有电流互感器4只（1分）。
P30
24.简述600MW发电机组电气主接线的特点。
答：（1）发电机与变压器的连接采用发电机—变压器单元接线，无发电机出口断路器和隔离开关（1分）；（2）主变压器采用三个单相双绕组变压器接成三相组，低压侧接成三角形，高压侧接成星形（1分）；（3）主变压器低压侧引接一台高压厂用变压器，供给厂用电（0.5分）；（4）在发电机出口侧二组电压互感器和一组避雷器和一组电容器（0.5分）；（5）在发电机出口侧和中性点侧每相装有电流互感器3只（0.5分）；（6）在发电机中性点接有中性点接地变压器（0.5分）；（7）高压厂用变压器高压侧和低压侧每相装有电流互感器2只（0.5分）（8）主变压器高压侧引出线每相装有电流互感器3只（0.5分）；。
P32
25.全连分相封闭母线有什么优点？
答：（1）供电可靠（2分）；（2）运行安全（1.5分）；（3）由于外壳的屏蔽作用，母线电动力大大减少，几倍消除了母线周围钢构件的发热（1.5分）。
P31
26.发电机中性点采用高电阻接地系统的作用是什么？
答：（1）用来限制短路电流（2分）；(2)限制发电机电压系统发生弧光接地时所产生的过电压，使之不超过额定电压的 2.6倍，以保证发电机及其他设备的绝缘不被击穿（3分）。
P31、32
27.电气主接线的基本要求是什么？
答：（1）可靠性（2分）；（2）灵活性（2分）；（3）经济性（1分）。
P102、103、1034
28.简述电气主接线的基本形式。
答：（1）有汇流母线接线，包括单母线接线、单母线分段接线、双母线接线、双母线分段接线、带旁路母线的单母线接线和双母线接线、一台半断路器接线（3分）；（2）无汇流母线接线，包括发电机—变压器单元接线及扩大单元接
线、桥型接线、多角形接线（2分）。
29.隔离开关与断路器的主要区别何在？在运行中，对它们的操作程序应遵循哪些
重要原则？
答：断路器有灭弧装置，隔离开关没有；隔离开关可建立明显绝缘间隙，断路器不能（3分）；接通线路时先接隔离开关，后接断路器；断开线路时先断断路器，后断隔离开关（2分）。
30.旁路母线有有哪几种接线方式？
答：有专用旁路断路器的旁路母线接线，母联断路器兼作旁路断路器的旁路母线接线，用分段断路器兼作旁路断路器的旁路母线接线，（5分）
P107~117
31.旁路母线有什么作用？
答：若需检修线路断路器，可由旁路断路器代替，可使线路不停电，提高了供电可靠性（5分）。
P110~112
32.在带旁路母线的单母线分段接线中若要检修线路断路器且不使线路停电，应如
何操作？
答：如图：
合旁路断路器两侧隔离开关，合旁路断路器（2分）；若旁路母线完好，可进行下一步，否则断开旁路断路器、断开两侧隔离开关，检修旁路母线后重新操作（1分）；合线路与旁路母线相连的隔离开关，断开线路断路器，断开其两侧隔离开关，可检修线路断路器（2分）。
P111
33.发电机—变压器单元接线中，在发电机和双绕组变压器之间通常不装设断路
器，有何利弊？
答：优点：减少了断路器的投资，短路电流减小（2分）；
缺点：（1）当主变压器或厂总变压器发生故障时，除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关。由于大型发电机的时间常数较大，因而即使磁场开关跳开后，一段时间内通过发电机—变压器组的故障电流也很大；若磁场开关拒跳，则后果更为严重；（2）发电机定子绕组本身故障时，若变压器高压侧断路器失灵拒跳，则只能通过失灵保护出口启动母差保护或发远方跳闸信号使线路对侧断路器跳闸；若因通道原因远方跳闸信号失效，则只能由对侧后备保护来切除故障，这样故障切除时间大大延长，会造成发电机、主变压器严重损坏；（3）发电机故障跳闸时，将失去厂用工作电源，而这种情况下备用电源的快速切除极有可能不成功，因而机组面临厂用电中断的威胁。（3分）
P116
34.一台半断路器接线有何优缺点？
答：优点：任一母线故障或检修，均不致停电；任一断路器检修也均不致停电；任两组母线同时故障（或一组母线检修另一组母线故障）的极端情况下功率仍能继续输送；运行方便、操作简单，可靠性和灵活性高，在检修母线或断路器时不必用隔离开关进行大量的倒闸操作隔离开关只在检修时作为隔离带点设备使用；调度和扩建方便。（4分）
(完整word版)发电厂电气部分 知识点总结
2-1哪些设备属于一次设备二次设备答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。其中对一次设备和系统的运行进行测量、控制、监视和保护的设备称为二次设备电气主接线：由高压电气设备通过连接线，按其功能要求组成的接受和分配电能的电路 第三章 3-1长期发热短期发热意义和特点 电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。这些热量在短时间内不容易散出，于是导体的额温度迅速升高。同时，导体还受到电动力超过允许值，将使导体变形或损坏。由此可见，发热和电动力是电气设备运行中必须注意的问题。长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。 3-3导体长期发热允许电流的根据是根据什么确定的？提高允许电流应采取哪些措施？ 是根据导体的稳定温升确定的，为了提高导体的载流量，宜采用电阻率小的材料。导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。导体的布置应采用去散热效果最佳的方式，而矩形截面导体竖放的散热效果比平放要好。 对电气主接线要求：可靠灵活经济4-2隔离开关与断路器的区别？对它们的操作程序应遵循那些重要原则 断路器有开合电路的专用的灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通货切断电路的控制电器。而隔离开关没有没虎装置，其开合电流作用极低，只能用做设备停用后退出工作时断开电路。原则：①防止隔离开关带负荷合闸或拉闸。②防止在断路器处于合闸状态下误操作隔离开关的事故发生在母线隔离开关上，以避免误操作的电弧引起母线短路事故。 高压断路器：正常运行时倒换运行方式，把设备或线路接入电路或退出运行，起控制作用；当设备或线路发生故障时，能快速切断故障贿赂，保证无故障回路正常运行，起保护作用。高压隔离开关：保证高压电气设备及装置在检修工作时的安全，不能用于切断，投入负荷电流，仅允许用于不产生大电弧的切换操作 主母线和旁路母线各起什么作用？设置专用旁路断路器和以母联断路器或分段断路器兼作旁路断路器，各有什么特点？检修处线路断路器时，如何操作？ 答：主母线主要用来汇集电能和分配电能。旁路母线主要用于配电装置检修断路器时不致中断回路而设计的。设置旁路短路断路器极大的提高了可靠性。而分段断路器兼旁路断路器的连接和母联断路器兼旁路断路器的接线，可以减少设备，节省投资。当出线的断路器需要检修时，先合上旁路断路器，检查旁路母线是否完好，如果旁路母线有故障，旁路断路器在合上，就不会断开，合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路断路器代替断路器工作，便可对断路器进行检修。 4-8电器主接线中通常采用哪些方法限制短路电流？ 1装设限流电抗器，2采用低压分裂绕组变压器，3采用不同的主接线形式和运行方式。 4-9为什么分裂电抗器具有正常运行时电抗小。而短路时电抗大的特点。分裂电抗器在正常运行时两分支的负荷电流相等，在两臂中通过大小相等，方向相反的电流，产生方向相反的磁通，其中有X=X1-Xm=(1-f)X1且f=0.5得X=0.5X1。可见在正常情况下，分裂电抗器每个臂自感电抗的1/4、而当某一分支短路时X12=2(X1+Xm)=2X1(1+f)可见，当f=0.5时，X12=3XL使分裂电抗器能有效的限制另一臂送来的短路电流。5-0工作电源，备用电源 发电厂的厂用工作电源是保证正常运 行的基本电源，工作电源应不少于2 个，现代发电厂一般都投入系统并联 运行。备用电源用于工作电源因事故 或检修而失电时替代工作电源，起后 备作用、 5-1什么叫厂用电和厂用电效率？ 答：发电厂在启动、运转、挺役、检 修过程中，有大量以电动机拖动的机 械设备，用以保证机组的主要设备（如 锅炉、汽轮机或水轮机和发电机等） 和输煤、碎煤、除灰、除尘以及水处 理的正常运行。这些电动机以及全场 的运行、操作、试验、检修、照明等 用电设备都属于厂用电负荷，总的耗 电量，统称为厂用电。 5-3厂用电负荷分为哪几类？为什么 要进行分类？ 答：厂用电负荷，根据其用电设备在 生产中的作用和突然中断供电所造成 的危害程度，分为以下四类。 Ⅰ类厂用负荷。凡是属于短时（手动 切换恢复供电所需要的时间）停电会 造成主辅设备损坏、危急人身安全、 主机停运以及出力下降的厂用负荷， 都属于Ⅰ类负荷。 Ⅱ类厂用负荷。允许短时停电(几秒钟 或者几分钟)，不致造成生产紊乱，但 较长时间停电有可能损坏设备或影响 机组正常运转的厂用负荷，均属于Ⅱ 类厂用负荷。 Ⅲ类厂用负荷。较长时间停电，不会 直接影响生产，仅造成生产上的不方 便的厂用负荷，都属于Ⅲ类厂用负荷。 0类不停电负荷，直流保安负荷，交 流保安负荷。 对厂用电电压等级的确定和厂用电源引接 的依据是什么？ 答：厂用电电压等级是根据发电机额定电 压、厂用电电动机的电压和厂用电供电网络 等因素，相互配合，经过技术经济综合比较 后确定的。在大容量发电厂中，要设启动电 源和事故保安电源， 火电厂厂用接线为什么要锅炉分段？ 为提高厂用电系统供电可靠性，通常 用哪些措施？ 答：为了保证厂用供电的连续性，使 发电厂能安全满发，并满足运行安全 可靠性灵活方便。所以采用按锅炉分 段原则。为提高厂用电工作的可靠性， 高压工作厂用变压器和启动备用变压 器采用带负荷调压变压器，以保证厂 用电安全，经济的运行。 何谓厂用电动机的自启动？为什么要 进行电动机的自启动校验？如果厂用 变压器的容量小于自启动电动机总容 量时，应该如何解决？ 厂用电系统运行的电动机，当突然断 开电源或者厂用电压降低时，电动机 转速就会下降，甚至会停止运行，这 一转速下降的过程称为惰性。若电动 机失去电压以后，不予电源断开，在 很短时间内，厂用电压又恢复或通过 自动切换装置将备用电源投入，此时， 电动机惰性将未结束，又自动恢复到 稳定状态运行，这一过程称为电动机 的自启动。若参加自启动的电动机数 目多，容量大时，启动电流过大，可 能会使厂用母线及厂用电网络电压下 降，甚至引起电动机过热，将危急电 动机的安全以及厂用电网络的稳定运 行，因此，必须进行电动机的自启动 校验。若不能自启动应采用：1.失压自 启动。2.空载自启动。3.带负荷自启动。 6-6电压互感器一次绕组及二次绕组 的接地各有什么作用？ 一次接地是工作接地，保护接地二次 侧接地是为防止高低压线圈击穿，高 压引入低压，造成设备损坏危机人身 安全 6-9电流互感器误差与那些因素有关 电流互感器的电流误差fi及相位差δi 决定于互感器铁心及二次绕组的结 构，同时又与互感器的运行状态有关。 6-10运行中为什么不允许电流互感器 二次回路开路？ 二次绕组开路是，电流互感器由正常 工作状态变为开路工作状态，I2=0， 励磁磁动势由正常为数甚小的I0N1 骤增为I1N1，铁心中的磁通波形呈现 严重饱和的平顶波，因此二次绕组将 在磁通为零时，感应产生很高的尖顶 波电动势，其值可达数千伏甚至上万 伏，危及工作人员的安全和仪表、继 电器的绝缘。由于磁感应强度剧增， 会引起铁心和绕组过热。此外，在铁 芯中还会产生剩磁，使互感器准确度 下降。 6-11三相三柱式电压互感器为什么不能 测量相对地电压？ 测中性点电压时，应使互感器一次侧中 性点接地，但是由于普通三相三柱式电 压互感器一般为Y,yn型接线，它不允许 一次侧中性点接地，故无法测量对地电 压。 7-2试述最小安全净距的定义及分类。 最小安全净距是指在这一距离下，无论 在正常最高工作电压或出现内、外部过 电压时，都不致使空气间隙被击穿。对 于敞露在空气中的屋内、外配电装置中 有关部分指尖的最小安全净距分为 ABCDE五类。 8-3断路器控制回路应满足哪些基本要 求？试以灯光监视的控制回路为例，分 析它是如何满足这些要求的。 ①断路器的合闸和跳闸回路是按短路 时通电设计的，操作完成后，应迅速自 动断开合闸或跳闸回路以免烧坏线圈。 ②断路器既能在远方由控制开关进行 手动合闸或跳闸，又能在自动装置和继 电保护作用下自动合闸或跳闸。③控制 回路应具有反应断路器位置状态的信 号。④具有防止断路器多次合、跳闸的 “防跳”装置。⑤对控制回路及其电源 是否完好、应能进行监视。⑥对采用气 压、液压和弹簧操作的断路器，应有对 压力是否正常、弹簧是否拉紧到位的监 视回路和动作闭锁回路。 8-4什么叫断路器的“跳跃”？在控 制回路中，防止“跳跃”的措施是什么？ 手动合闸：①合闸前，断路器处于 跳闸状态，动断触点QF1-2在合位控 制开关在跳闸后，触点SA11-10处于接 通状态+1→SAH-10→绿灯HG→R3→ QF1-2→合闸接触器KM→-1形成通路 犹豫R3限流作用KM不动作这是绿 灯HG发平光②预备合闸将控制开关 手柄顺时针转90°进入“预备合闸”位 置触点SA9-10、SA14-13接通 SA11-10断M100→SA9-10→HG→R3 →QF1-2→KM→-1 这是绿灯发闪光 ③将控制开关顺时针转45°至合闸位 置SA5-8接通+1→SA5-8→KCF3-4→ QF1-2→KM→-1此时么有R3 达到QM 的动作值KM将常开触点闭合(YC通 电、合闸完毕) +2→KM→YC→KM→-1 合闸线圈带电带动断路器操纵机构合 闸④合闸后断路器辅助触电互相切 换位置+1→SA13-17→HR1→R4→ KCF1→QF3-4→Y7→-1红灯HR发平光 手动跳闸：①操作前，断路器处于 合闸状态，QF3-4在合位+M→SA13-14 →HR→KCFI→QF3-4→YT→-1红灯闪 光(将控制开关SA由"合闸后"垂直位置 逆时针转至"预备跳闸"水平位置 ②SA逆时针转45°至条扎位置，SA6-7 接通+1→SA6-7→Y7→-1 YT中较大电 流YT跳开、断路器辅助触点状态变化， QF1-2闭合，QF3-4断开、SA弹回“跳 闸后水平位置，SA11-10接通+1→ SA11-10→HG→R3→QF1-2→KM→-1 绿光发平光。 自动合闸：K1闭合+1→K1→ KCF2→QF1→KM→-1 KM动作断路 器进入合闸状态此时SA仍处于跳闸 后SA14-15接通，QF3-4变成合位， -M100→SA14-15→HR→R4→KCF→ QF2→YT→-1红灯闪光回路中电阻限 流作用YT不懂做红灯闪光表示控制 开关SA位置与当前断路器实际状态不 对应，提醒运行人员调整控制开关SA 手柄位置 自动跳闸。如果线路或其他一次设 备出现故障时，继电保护装置就会动 作，从而引起保护出口继电器动作，其 动合触点KCO闭合。由于触点KCO与 SA6-7并联，所以接下来的断路器跳闸 过程与手动跳闸过程类似，只是断路器 跳闸后，控制开关仍停留在“合闸后” 位置，与断路器跳闸位置不对应，使得 绿灯HG经M100(+)→SA9-10→HG→ 东段QF1-2→KM与控制电源的负极接 通，绿灯发闪光，告知运行人缘已发生 跳闸。将SA逆时针转动，最后停至“跳 闸后”位置。 自动跳闸表明事故发生，除闪光 外，控制与信号回路还应发生音响。断 路器跳闸后，事故音响回路的动断触点 QF5-6闭合；控制开关仍处于“合闸后” 位置，SA1-3和SA19-17均处于接通状 态，使事故音响信号M708与信号回路 电源负极(-700)接通，从而可启动事故 音响信号装置发出音响。 “防跳”：如果外部发生永久性故障， SA5-8成K1不能复归+1→KCO→KCF→ QF2→YT→-1 YT带电断路器跳闸②KCF 带电常开触点闭合常闭触点断开+1→ SA5-8→KCF1→KCF→-1使KCF自保持， KCF2断开了，切断了合闸回路。防止跳跃 的措施是：一：35KV以上的断路器，应采 用电气防跳。二：较为简单的机械防跳， 即操作机构本身就具有防跳性能。 8-0事故音响信号起跳及复归过程。 启动①断路器发生跳闸+700→脉冲 继电器K→+M708→-700脉冲继电器启动， KRD常开触点闭合②+700→KRD→KC→ KC1→SA4→-700→+700→KC-1→SA3,KC 带电，常开触点闭合，KC形成自保持+1 →KC-2→HA V→-700,蜂鸣器发声响。 复归：当蜂鸣器HAU和时间继电器 KT1启动，KT1的动合触点延时闭合后启 动继电器KC1，KC1的动断触点断开，致 使继电器KC失电，其三对动合触点全部返 回，音响信号停止，由此实现了事故音响 信号装置的自动复归。 3-7三相平行导体发生三相短路时最大电 动力出现在B相上，因三相短路时B相冲 击电流最大。 3-9导体的动态应力系数的含义是什么、在 什么情况下才考虑动态应力？ 动态应力系数β为动态应力与静态应力之 比值。导体发生震动时，在导体内部会产 生动态应力。对于动态应力的考虑，一般 是采用修正静态计算法，即在最大点动力 Fmax上乘以动态应力系数β，以求得实际 动态过程中动态应力最大值。 4-4发电机—变压器单元接线中，在发电机 和双绕组变压器之间通常不装断路器，有 何利弊？ 答：在发电机和双绕组作变压器之间通常 不装设断路器，避免了由于额定电流或断 流电流过大，使得在选择出口断路器时， 受到制造条件或价格甚高等原因造成的困 难。但是，变压器或厂用变压器发生故障 时，除了跳主变压器高压侧出口断路器外， 还需要发电机磁场开关，若磁场开关拒跳， 则会出现严重的后果，而发电机定子绕组 本身发生故障时，若变压器高压侧失灵跳 闸，则造成发电机和主变压器严重损坏。 并且发电机一旦故障跳闸，机组将面临厂 用电中断的威胁 开关电器中常用灭弧方法有哪些 1利用灭弧介质，2采用特殊金属材料作为 灭弧触头3利用气体或油吹动电弧，吹弧 使带电离子扩散和强烈地冷却而复合4采 用多段口熄弧5提高断路器触头的分离速 度，迅速拉长电弧，可使弧隙的电场强度 骤降；同时使电弧的表面突然增大，有利 于电弧的冷却和带电质子向周围介质中扩 赛和离子复合。 什么叫介质强度恢复过程？什么叫电压恢 复过程？它与哪些因素有关？ 答：①弧隙介质强度恢复过程是指电弧电 流过是指电弧熄灭，而弧隙的绝缘能力要 经过一定时间恢复到绝缘的正常状态过程 称之为弧隙介质强度的恢复过程。②弧隙 介质强度主要有断路器灭弧装置结构和灭 弧介质的性质所决定，随断路器形式而异。 ③弧隙电压恢复过程是指电弧电流自然过 零后，电源施加于弧隙的电压，将从不大 的电弧熄灭电压逐渐增长，一直恢复到电 源电压的过程，这一过程中的弧隙电压称 为恢复电压，电压恢复过程主要取决于系 统电路的参数，即线路参数、负荷性质等， 可能是周期性的或非周期性的变化过程。 4-5主变压器的选择 答：影响主变压器选择的因素主要有：容 量、台数、型式、其中单元接线时变压器 应按发电机的额定容量扣除本机组的厂用 负荷后，留有10%的裕度来确定。连接在 发电机母线与系统之间的主变压器容量= （发电机的额定容量—厂用容量—支配负 荷的最小容量）*70%。微粒确保发电机电 压上的负荷供电可靠性，所接主变压器一 般不应小于两台，对于工业生产的余热发 电的中、小型电厂，可装一台主变压器与 电力系统构成弱连接。除此之外，变电站 主变压器容量，一般应按5—10年规划负 荷来选择。主变压器型式可根据：①、相 数决定，容量为300MW及以机组单元连接 的变压器和330kv及以下电力系统中，一 般选用三相变压器，容量为60MW的机组单 元连接的主变压器和500kv电力系统中的 主变压器经综合考虑后，可采用单相组成 三相变压器。②、绕组数与结构：最大机 组容量为125MW以及下的发电厂多采用三 绕组变压器，机组容量为200MW以上的发 电厂采用发电厂双绕组变压器单元接线， 在110kv以上的发电厂采用直接接地系统 中，凡需选用三绕组变压器的场合，均采 用自耦变压器。
发电厂电气部分模拟试卷B答案
一、填空题（每题2分，8、9题各3分，共20分） 1. 电源支路将电能送至母线，引出线从母线得到电能。因此,母线起到 汇集 和 分配电能 的作用。 2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。 3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。 4. 隔离开关的作用是隔离电压 、 倒闸操作 和 分合小电流 。 5. “F －C 回路”是 高压熔断器 与 高压接触器（真空或SF6接触器） 的配合，被广泛用于200～600MW 大型火电机组的厂用6kV 高压系统。 6. 根据布置的型式，屋内配电装置通常可以分为 单层式、 、 二层式 和 三层式 三种型式。 7. 当额定电压为110kV 及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。这时，如果电压互感器高压侧发生短路故障，则由 母线的继电保护装置 动作切断高压系统的电源。 8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。 9. 防电气误操作事故的“五防”是指__防止误拉合隔离开关__、_带接地线合闸_、__误拉合断路器__、_带电合接地开关_和_误入带电间隔____. 二、概念解释题（每题5分，共25分） 1、电气主接线：由电气设备通过连线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络。 2、最小安全净距：在这一距离内，无论是在正常最高工作电压或者出现内部、外部过电压时，都不至于使得空气间隙被击穿。 3、电压互感器的准确级：由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率(VA)表示。 4、厂用电率：厂用电率是发电生产过程中设备设施消耗的电量占发电量的比例。 5、明备用、暗备用： 答：设置了专门的备用厂用变——明备用，多了一台备 _____________ ________

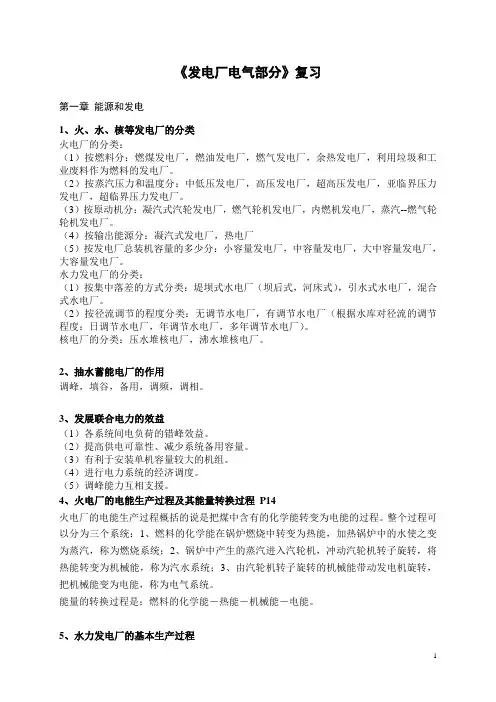

《发电厂电气部分》(含答案版)
