土工合成材料实验报告 简单整理
过滤排水工程土工合成材料质量检验报告单
过滤排水工程土工合成材料质量检验报告单项目名称：过滤排水工程土工合成材料质量检验检验单位：XXX公司日期：XXXX年XX月XX日项目背景：检验目的：本次检验旨在对过滤排水工程土工合成材料的质量进行全面检测，确保其符合相关标准和要求，并在工程中能够发挥优良的性能。
检验内容：1.材料外观检验：包括材料的颜色、表面平整度等方面的检测，以确保材料外观无明显缺陷。
2.物理性能检验：包括张力强度、断裂强度、伸长率等方面的测量，以评估材料的强度和延展性能。
3.整体性能检验：包括渗透率、渗水压力、抗紫外线性能等方面的检测，以确定材料在实际工程中的适用性和耐久性。
检验方法：1.材料外观检验：采用目测法，通过对材料的外观进行观察和比对，判断其是否符合要求。
2.物理性能检验：采用标准试验方法，包括拉伸试验、断裂试验等，通过仪器的测量和分析，得出相关数据，并与标准值进行对比。
3.整体性能检验：采用实际工程试验和实测数据对比的方法，通过模拟实际使用环境，评估材料在不同条件下的性能表现。
检验结果与评价：1.材料外观检验结果：经过对材料外观的检查，无明显缺陷，符合相关要求。
2.物理性能检验结果：张力强度达到XMPa，断裂强度达到YMPa，伸长率为Z%。
以上数据均符合相关标准要求。
3. 整体性能检验结果：材料渗透率为XX cm/s，渗水压力为YY MPa，抗紫外线性能良好。
以上数据符合工程要求。
结论与建议：经过全面的质量检验，过滤排水工程土工合成材料的质量良好，符合相关标准和要求。
根据检验结果，我们建议在工程中继续采用这种土工合成材料，以确保工程质量和长期稳定性。
备注：本报告的检测结果仅针对样本提供的材料进行测量，不代表整个批次的产品质量。
在实际工程中，请按照供应商提供的合格证等相关文件进行材料验收和使用。

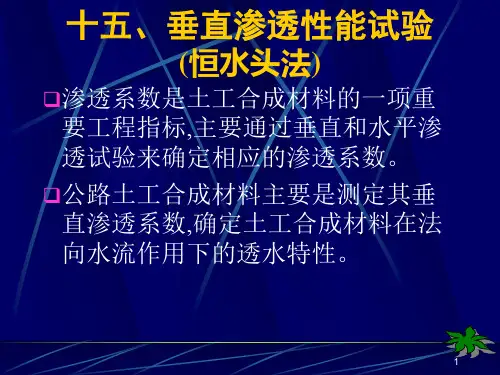

土工合成材料试验201304-2资料
13
6.3向渗透仪注水，直到试样两侧达 到50mm的水头差。
关掉供水，如果试样两侧的水头在 5min内不能平衡，查找是否有未排 除干净的空气，重新排气，并在试 验报告中注明。
14
6.4调整水流，使水头差达到 70mm±5mm，记录此值，精确到1mm。
8
4.2供水系统
4.2.1试验用水应按GB/T 7489对水质的要 求采用蒸馏水或经过过滤的清水，试验 前必须用抽气法或煮沸法脱气，水中的 溶解氧含量不得超过10mg／kg
4.2.2 溶解氧含量的测定在水入口处进行， 溶解氧的测定仪器或仪表应符合GB/T 7489的有关规定。
4.2.3水温控制在18℃～22℃。
意旋紧夹持器压盖，以防止水从试 样被压部分的内层渗漏；同时要保 持夹持器的压盖与试样盒内壁密封， 防止侧漏影响试验结果。
27
(2)试件必须进Байду номын сангаас浸泡处理，目的在 于排尽试样内部的空气，必要时可 在浸泡过程中进行人工挤压排气， 以保证试验结果的准确。
(3)各种土工织物的渗透性能相差很 大，统一规定只装一片饱和试样有 的产品很难达到两侧50mm的水头差， 可以考虑以满足试样两侧达到50mm 的水头差为前提，确定采用单层还 是多层试样进行试验。
如果使用流速仪，流速vT直接测定， v20=VT×RT
18
(2)计算每块试样不同水头差下的流速v20。
❖ 使用计算法或图解法，用水头差h对流速 v试20样通的过水原头点差作h曲对线流。速在v2一0的张曲图线上5条绘。出5个
(3)通过计算法或图解法求出5个试样 50mm水头差的流速值，给出平均值和 最大、最小值。

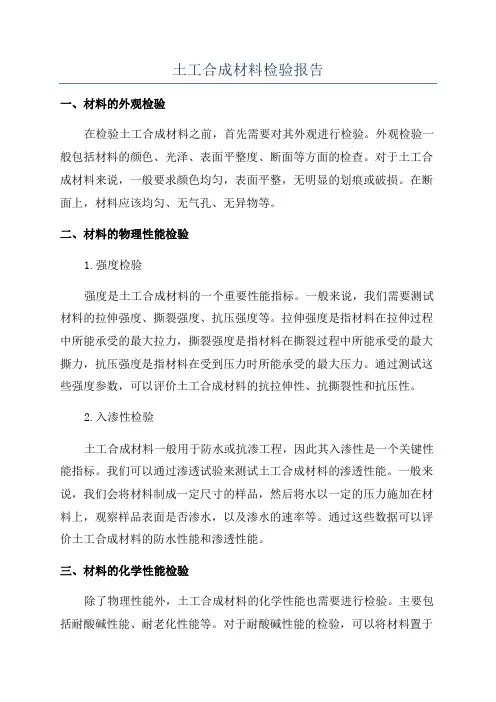

土工合成材料检验报告
土工合成材料检验报告一、材料的外观检验在检验土工合成材料之前，首先需要对其外观进行检验。
外观检验一般包括材料的颜色、光泽、表面平整度、断面等方面的检查。
对于土工合成材料来说，一般要求颜色均匀，表面平整，无明显的划痕或破损。
在断面上，材料应该均匀、无气孔、无异物等。
二、材料的物理性能检验1.强度检验强度是土工合成材料的一个重要性能指标。
一般来说，我们需要测试材料的拉伸强度、撕裂强度、抗压强度等。
拉伸强度是指材料在拉伸过程中所能承受的最大拉力，撕裂强度是指材料在撕裂过程中所能承受的最大撕力，抗压强度是指材料在受到压力时所能承受的最大压力。
通过测试这些强度参数，可以评价土工合成材料的抗拉伸性、抗撕裂性和抗压性。
2.入渗性检验土工合成材料一般用于防水或抗渗工程，因此其入渗性是一个关键性能指标。
我们可以通过渗透试验来测试土工合成材料的渗透性能。
一般来说，我们会将材料制成一定尺寸的样品，然后将水以一定的压力施加在材料上，观察样品表面是否渗水，以及渗水的速率等。
通过这些数据可以评价土工合成材料的防水性能和渗透性能。
三、材料的化学性能检验除了物理性能外，土工合成材料的化学性能也需要进行检验。
主要包括耐酸碱性能、耐老化性能等。
对于耐酸碱性能的检验，可以将材料置于酸碱溶液中，观察其是否受到腐蚀或变色等。
对于耐老化性能的检验，可以将材料置于高温环境中，观察其是否变硬或变脆等。
四、材料的可靠性检验为了确保土工合成材料的可靠性，我们需要对其进行长期性能检验。
这一般包括材料的耐久性、耐候性等方面。
通过将材料置于自然环境下一段时间，观察其性能是否稳定，是否发生变化，以评价其可靠性。
综上所述，土工合成材料的检验报告需要包括外观检验、物理性能检验、化学性能检验和可靠性检验等方面的内容。
只有通过这些检验，我们才能确保土工合成材料的质量和性能符合要求，从而保证工程的安全可靠性。

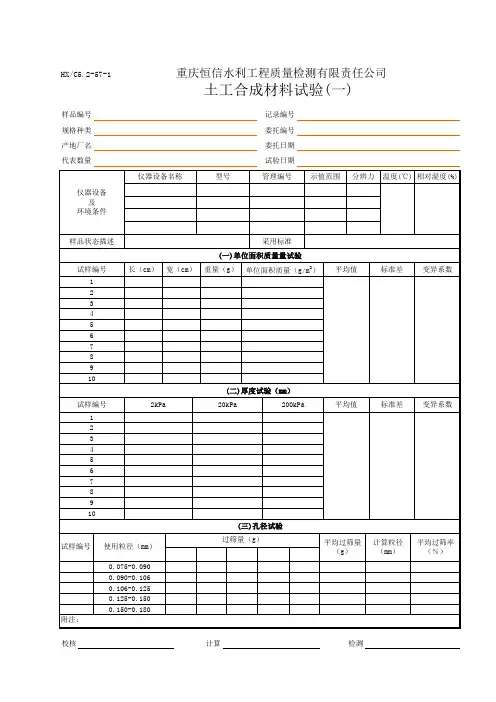

土工合成材料(土工布)试验记录
(一)单位面积质量量试验 长（cm） 宽（cm） 重量（g） 单位面积质量（g/m2）
平均值
ቤተ መጻሕፍቲ ባይዱ
(二)厚度试验（mm）
试样编号
1 2 3 4 5 6 7 8 9 10
2kPa
20kPa
200kPa
平均值
(三)孔径试验
试样编号 使用粒径（mm）
过筛量（g）
平均过筛量 （g）
附注：
0.075-0.090 0.090-0.106 0.106-0.125 0.125-0.150 0.150-0.180
HX/C5.2-57-1
样品编号 规格种类 产地厂名 代表数量
仪器设备 及
环境条件
重庆恒信水利工程质量检测有限责任公司
土工合成材料试验(一)
仪器设备名称
型号
记录编号 委托编号 委托日期 试验日期 管理编号
示值范围 分辨力 温度(℃) 相对湿度(%)
样品状态描述
采用标准
试样编号
1 2 3 4 5 6 7 8 9 10
标准差
标准差
计算粒径 （mm）
变异系数
变异系数
平均过筛率 （％）
校核
计算
检测

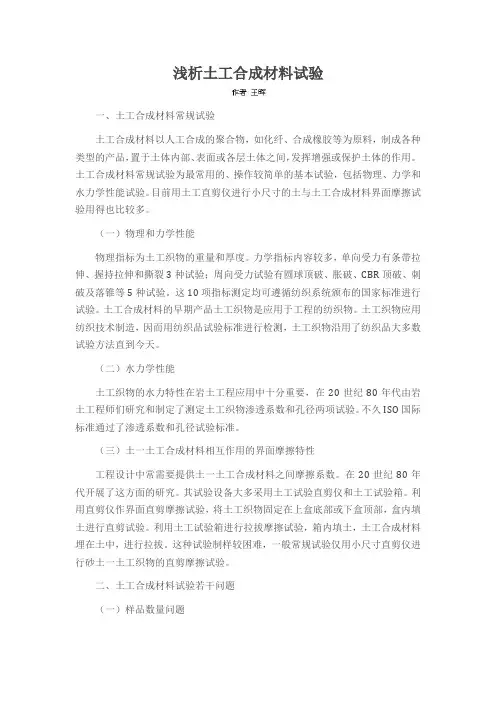

浅析土工合成材料试验
浅析土工合成材料试验一、土工合成材料常规试验土工合成材料以人工合成的聚合物，如化纤、合成橡胶等为原料，制成各种类型的产品，置于土体内部、表面或各层土体之间，发挥增强或保护土体的作用。
土工合成材料常规试验为最常用的、操作较简单的基本试验，包括物理、力学和水力学性能试验。
目前用土工直剪仪进行小尺寸的土与土工合成材料界面摩擦试验用得也比较多。
（一）物理和力学性能物理指标为土工织物的重量和厚度。
力学指标内容较多，单向受力有条带拉伸、握持拉伸和撕裂3种试验；周向受力试验有圆球顶破、胀破、CBR顶破、刺破及落锥等5种试验。
这10项指标测定均可遵循纺织系统颁布的国家标准进行试验。
土工合成材料的早期产品土工织物是应用于工程的纺织物。
土工织物应用纺织技术制造，因而用纺织品试验标准进行检测，土工织物沿用了纺织品大多数试验方法直到今天。
（二）水力学性能土工织物的水力特性在岩土工程应用中十分重要，在20世纪80年代由岩土工程师们研究和制定了测定土工织物渗透系数和孔径两项试验。
不久ISO国际标准通过了渗透系数和孔径试验标准。
（三）土一土工合成材料相互作用的界面摩擦特性工程设计中常需要提供土一土工合成材料之间摩擦系数。
在20世纪80年代开展了这方面的研究。
其试验设备大多采用土工试验直剪仪和土工试验箱。
利用直剪仪作界面直剪摩擦试验，将土工织物固定在上盒底部或下盒顶部，盒内填土进行直剪试验。
利用土工试验箱进行拉拔摩擦试验，箱内填土，土工合成材料埋在土中，进行拉拔。
这种试验制样较困难，一般常规试验仅用小尺寸直剪仪进行砂土一土工织物的直剪摩擦试验。
二、土工合成材料试验若干问题（一）样品数量问题土工台成材料特性测试中的大部分项目是破坏性的。
所以采用抽取一定数量样品的方法进行测试。
从产品中抽取一定数量样品简称抽样。
关于抽样的方法许多著作都有论述，这里不作介绍。
但要强调一条基本原则。
就是要使抽取的样品具有代表性。
使样品的被测试特性能代表被抽取产品的特性。
土工材料实验
第二节 物理性质
的直径不小于基准板的直径。
精度要求：厚度超过0.5mm，要求精度0.01mm， 厚度小于0.5mm，要求精度0.001mm。 试样数目为10块，结果取平均值，计算均方差和变异 系数。为了便于查找不同压力下的厚度值，通常根据试验 结果绘制厚度随压力变化的曲线。
Company Logo
第二节 物理性质
Company Logo
第二节 物理性质
三 孔隙率 （porosity）
土工合成材料的孔隙率是其空隙体积与总体积之比， 以n（%）表示。与孔径大小有关。 根据已知指标用下式计算：
m n 1
式中
100%
m—单位面积质量（g m2） --原材料密度 （ g m3） --无纺织物的厚度（m）
水银压入法 原理：利用许多材料对水银的斥力大于吸 力，对细微通道不加压力不能进入的特点。 利用Washburn方程就可以求得孔径： 7500 r p 式中：r——空隙半径，单位ACIA= 107 mm； p——加于水银的压力，单位at (1at=98066Pa)
Company Logo
第二节 物理性质
o ( xy)
以孔径的对数值为横坐标， 以累计频率为纵坐标，绘制孔 径累计频率曲线。该曲线反映 了织物孔径的分布情况。
o ( xy)
Company Logo
第二节 物理性质
投影测读法
与显微镜直接测读法原理相同。将试样拍摄 后投影放大一定倍数，直接在投影上测量缝宽x和 y，然后缩小相同的倍数计算。
单位面积质量能反映土工合成材料的均匀程度，还 能反映材料的抗拉强度。 测试方法：称量法 试 样 ：十块方形或圆形试样，面积约为 2 100 cm ，精度1mm。 实验器材：感量为0.01g的天平 则： M 10000
土工合成材料
g(k) =
xk − x σ
≥ g 0 (N, a)
其中 g 0 (N, a) 是统计量g（k）的临界值。它依据试验 次数和显著度 α 而定，α 为出现粗大误差的概率，一般取 值0.01或0.05。
Company Logo
统计量g（ ）的临界值： 统计量 （k）的临界值：
依次判断残差绝对值较大的数据，直至不符合上式为止 ，将剩余的数据（不含粗大误差）用来计算算术平均值和 标准值。
Company Logo
土和织物的界面的粘聚力与土和织物的界面摩擦角的 测试方法通常有两种：直接剪切试验和拉拔试验。如图 所示：
Company Logo
Company Logo
虚线代表土工合成材料试样，其中直剪试验和土工试验 中相同。固定剪与自由剪的结果相近。 剪切盒的尺寸对实验结果的影响较小，但为了使试验有 代表性，一般要求剪切盒的面积不小于150mm × 150mm。 在拉拔试验中试样的上面和下面都产生剪切力，故剪切面 积是试样在土中面积的两倍。 界面摩擦特性与土的抗剪强度、土的种类及土工合成材 料的结构有关。筋材与周围土的摩擦系数应由试验测定。 无试验材料时，土工织物可采用 2 tan ϕ 土工格栅可采用 3 0.8 tan ϕ ， ϕ为土料的内摩擦角。
Company Logo
结果的计算和表示： 结果的计算和表示： 计算每组试样的强力损失百分率，精确到1%： 强力损失率（%）：
FA − FB × 100 FA
FA 参照样的断裂强力。
FB
磨损料的断裂强力。 计算五组试样的平均强力损失百分率以及变异系数。
Company Logo
LOGO
土工合成材料的允许抗拉强度
Company Logo
防裂工程土工合成材料现场质量检验报告单
规定值或
允许偏差
实 测 值
检查方法及频率
下承层平整度、拱度
符合设计、
施工要求
每200m检查4处
搭接宽度（mm）
≥50(横向)
≥150(纵向)
抽查2%
粘接力 (N)
≥20
抽查2%
监理员意见：
承包人： 质检负责人： 专业监理工程师：
防裂工程土工合成材料现场质量检验报告单
承包单位：合同号：
监理单位：xx监理事务所编号：
工程名称
路基土石方工程
施工日期
年 月 日
桩号及工程部位
检验日期
年 月 日
基ቤተ መጻሕፍቲ ባይዱ要求
1、土工合成材料质量应符合设计要求，无老化，外观无破损、无污染。
2、土工合成材料应紧贴下承层，按设计和施工要求铺设、张拉、固定。
3、土工合成材料的接缝搭接、粘接强度和长度应符合设计要求，上、下层土工合成材料搭接缝应交替错开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土工合成材料公路工程土工合成材料试验规程 (JTG E50—2006) 土工合成材料土工合成材料可分为土工织物、土工膜、特种土工合成材料和复合型土工合成材料等类型。
土工合成材料具有以下六个基本功能：过滤作用、排水作用、隔离作用、加筋作用、防渗作用、防护作用。
土工合成材料的性能测试包括测定材料自身的物理力学特性和提供可靠的材料与土的相互作用特性。
物理力学特性可评定材料的质量和适用性； 相互作用特性可为工程设计提供指标。
土工合成材料的质量检测 在工程应用中对土工织物及相关产品的性能指标要求应包括下列内容： (1) 产品形态指标：材质、幅度、每卷的长度等； (2) 物理性能指标：单位面积(或单位长度)质量、厚度、有效孔径(或开孔尺寸)等；(3) 力学性能指标：抗拉强度、延伸率、撕裂强度、顶破强度、与岩土间的摩擦系数等； (4) 水力学性能指标：渗透系数等； (5) 土工织物相互作用指标及机时久性、抗老化指标等。
土工织物进场后应存放在通风遮光的仓库内，严禁暴露日晒。
一、概念 1 土工合成材料geosynthetics 土工织物、土工膜、土工复合材料、土工特种材料的总称。
2 土工织物geotextile 用于岩土工程和土木工程的机织、针织或非织造的可渗透的聚合物材料。
3 土工格栅geogrid 由有规则的网状抗拉条带形成的用于加筋的土工合成材料。
其开孔可容周围土、石或其他土工材料穿入。
4 土工网geonet 由平行肋条经以不同角度与其上相同肋条粘结为一体的用于平面排液、排气的土工合成材料。
5 土工膜geomembrane 由聚合物或沥青制成的一种相对不透水的薄膜。
6 土工复合材料geocomposite 由两种或两种以上材料复合成的土工合成材料。
土工布玻璃纤维土工格栅塑钢土工格栅防渗土工膜二、试样制备及调湿和状态调节 取样与试样制备 1、取卷装样品 （1）所选卷装材料应无破损，卷装呈原封不动状。
2、试样准备 （1）每次试验的试样，应从样品长度和宽度上均匀裁取，但距样品幅边至少 10cm。
（2）样品经调湿后再制成规定尺寸 3、调湿和状态调节 (1)土工织物 试样应在标准大气条件下调湿24h，标准大气条件：温度20 ℃±2 ℃、相对湿度65%±5%. (2)塑料土工合成材料 在温度23 ℃±2 ℃的环境下,进行状态调节,时间不小于4h.三、主要试验项目 1、物理性能试 1）单位面积质量测 2）厚度测定 3）有效孔径试验（干筛法） 2、力学性能试验 1）宽条拉伸试验 2）条带拉伸试验 3、水力性能试验 1）垂直渗透性能试验（恒水头法） 4、耐久性能指标 5、土工织物与土相互作用性能指标检测试验单位面积质量测定 (一)适用范围本试验方法适用于土工织物、土工格栅等其它类型的土工合成材料。
试验原理：从整块样品上裁取规定数量和规定尺寸的试样，经称量、计算，求得试样的单位面积质量。
(二)．仪器设备 1、剪刀。
2、尺：最小分度值为1mm。
3、天平：感量0.01g。
试验步骤 1、取样：按规程规定取样。
并进行试样调湿和状态调节： 2、试样制备：土工织物裁取面积为10 000mm2的试样10块，剪裁和测量精度为lmm.对于土工格栅、土工网这类孔径较大的材料，试样尺寸应能代表该种材料的全部结构。
3称量：将裁剪好的试样按编号顺序逐一在天平上称量，读数精确到0．01g。
4试验：按下式计算每块试样的单位面积质量，按GB 8170修约，保留小数一位： G=m×10 6 /A 计算lO块试样单位面积质量的平均值G，精确到0．1g／m2。
土工织物厚度测定 1、本方法适用于土工织物和复合织物。
2、本试验规定了土工织物在承受规定的压力下，正反两面之间的距离，以评价土工布的质量。
3、试验原理：将试样平放在基准板上，用与基准板平行的圆形压脚对试样施加规定的压力，两块板之间的距离为土工布厚度测量值，以mm表示。
通常进行2kpa、20kPa及200kPa压力下的厚度测定。
4、仪器设备及用具 1) 基准板：面积应大于2倍的压块面积。
2) 压块：圆形,表面光滑，面积为25cm2，重为5N、50N、500N的不等。
其中常规厚度的压块为5N,对试件施加2kPa ±0.01kPa的压力. 3) 百分表：用以测量基准板至压脚之间的垂直距离，表的最小分度值为0.01mm。
4) 秒表：：最小分度值为0.1s。
5试验步骤 1）取样并进行试样调湿和状态调节 2）试样制备：裁取有代表性的试样10块，试样尺寸应不小于基准板的面积。
3）擦净基准板和5N的压块，压块放在基准板上，调整百分表零点 4）提起5N的压块，将试样自然平放在基准板与压块之间，轻轻放下压块，使试样受到的压力为2kPa±0．01kPa，放下百分表触头，接触后开始记时，30s时读数，精确至0．01mm，完成10块试样的测试。
5）根据需要选用不同的压块，使压力为20kPa±1：kPa；200kPa±lkPa分别测定试样厚度。
6）试验结果：计算在同一压力下所测的10块试样厚度的算术平均值，以毫米为单位，计算到小数点后三位，按规范修约到小数点后两位；垂直渗透性能试验（恒水头法） 1、适用范围本方法规定了土工织物及复合土工织物在系列恒定水头下垂直渗透性能试验方法。
2、试验原理：土工布在垂直于布面的某一常水头作用下发生渗流，测定在某一时间段内通过布的流量，即可测得表观流速和渗透系数。
土工布的透水性能除取决于织物本身的材料、结构、孔隙大小和分布外，还与织物平面所受的法向压力、水质、水温、水中含气量等因素有关。
3定义 3．1流速指数试样两侧50mm水头差下的流速，精确到1mm／s ，注：也可取100mm、150mm，水头差下的流速，但应在报告中注明。
3．2垂直渗透系数在单位水力梯度下垂直于土工织物平面流动的水的流速(mm／s )。
3．3透水率垂直于土工织物平面流动的水，在水位差等于l时的渗透流速(1／s)。
试验步骤 1、取样：按规定取不小于5块试样 2、将试样置于含湿润剂的水中，至少浸泡12h直至饱和并赶走气泡。
3、将饱和试样装入渗透仪的夹持器内。
4、向渗透仪注水，直到试样两侧达到50mm的水头差。
调整水流，使水头差达到70mm±5mm，在规定的时间周期内，收集通过仪器的渗透水量至少1000mL，时间至少30s 5、分别对最大水头差0．8、0．6、0．4和0．2倍的水头差收集通过仪器的渗透水量至少1 000mL，时间至少30s ，从最高流速开始，到最低流速结束，并记录下相应的渗透水量和时间。
土工织物有效孔径试验步骤 1、试验前将标准颗粒与试样放在标准大气条件下进行调湿平衡 2、将同5组试样平整、无褶皱的放在支掌筛网上，从较细粒径规格的标准颗粒中称50g，均匀散在土工织物上 3、将筛框、试样和接收盘夹紧在振动机上，开动振动机10分钟 4、关机后，称量通过筛的颗粒质量 5、更换一组试样，用下一组较粗粒径规格的标准颗粒重复上述步骤，直到取得不小于三组连续分级标准颗粒材料，并有一组的过筛率达到或小于5%。
宽条拉伸试验） 1．目的及适用范围 1) 本方法规定了用宽条试样测定土工织物及其相关产品拉伸性能的试验的方法，用以测定土工布的拉伸特性。
2）本方法适用于大多数土工合成材料，包括土工织物及复合土工织物、土工格栅。
3) 本方法包括测定调湿和浸湿两种试样拉伸性能的程序，包括单位宽度的最大负荷和最大负荷下的伸长率及特定伸长率下的拉伸力的测定。
2、定义 1）拉伸强度：试验中试样拉伸直至断裂时每单位宽度的最大拉力，以kN/m表示； 2）延伸率：试验中试样实际夹持长度的增加与实际夹持长度的比值，以%表示。
试验步骤 1、取纵向和横向各不少于5块试样并进行试样调湿和状态调节 2、拉伸试验机的设定：选择试验机的负荷量程，使断裂强力在满量程负荷的30％～90％之间。
设定试验机的拉伸速度，使试样的拉伸速率为名义夹持长度的(20％±1％)／min。
3、夹持试样：将试样在夹具中对中夹持，注意纵向和横向的试样长度应与拉伸力的方向平行。
4、试样预张：对已夹持好的试件进行预张，预张力相当于最大负荷的1％，记录因预张试样产生的夹持长度的增加值5、使用伸长计时：在试样上相距60mm处分别设定标记点(分别距试样中心30mm)，并安装伸长计，注意不能对试样有任何损伤，并确保试验中标记点无滑移。
6、测定拉伸性能：开动试验机连续加荷直至试样断裂，停机并恢复至初始标距位置。
记录最大负荷，7、测定特定伸长率下的拉伸力：测定在任一特定伸长率下的拉伸力，精确至满量程的0．2％。
0 B P T f g8、拉伸强度计算（1）拉伸强度 Tg —拉伸强度(kN/m)；Pf —最大负债荷(kN)； Bo—试样宽度(m)。
2）延伸率计算试样的延伸率以试样初始长度的百分数表示。
伸长量可用钢尺人工测读，或从记录曲线量取。
延伸率ε按下式计算：式中：ε——延伸率(%)； L0——名义夹持长度（ mm）； L’0——预负荷伸长量（mm ）；（预负荷为最大负荷的1%）ΔL ——最大负荷下的伸长量。
100 0 ' 0 L L L 土工格栅条带拉伸试验 试验步骤 1、取纵向和横向各不少于5块试样并进行试样调湿和状态调节 1、拉伸试验机的设定：选择试验机的负荷量程，使断裂强力在满量程负荷的30％～90％之间。
设定试验机的拉伸速度，使试样的拉伸速率为名义夹持长度的(20％±1％)／min。
2、夹持试样：将试样在夹具中对中夹持。
3、试样预张：对已夹持好的试件进行预张，预张力相当于最大负荷的1％，记录因预张试样产生的夹持长度的增加值 4、使用伸长计时：在分别距试样中心30mm处安装伸长计，注意不能对试样有任何损伤，并确保试验中标记点无滑移。
5、测定拉伸性能：开动试验机连续加荷直至试样断裂，停机并恢复至初始标距位置。
记录最大负荷， 6、测定特定伸长率下的拉伸力：测定在任一特定伸长率下的拉伸力，精确至满量程的0．2％。
土工膜厚度测定 1、适用范围 1．1本方法规定了用机械测量法测定土工薄膜、薄片厚度的试验方法。
1．2本方法适用于没有压花和波纹的土工薄膜、薄片。
2、引用标准 GB 8170数值修约规则 3、仪器设备及材料 3．1基准板：表面应平整光滑，并有足够的面积。
3．2千分表：最小分度值O．001mm ， 4、试验步骤 1）取样并进行试样调湿和状态调节 2）检查基准板、试样和千分表表头应无灰尘、油污。
3）测量前将千分表放置在基准板上校准表读值基准点，测量后重新检查基准点是否变动。
