消防无人机使用说明书

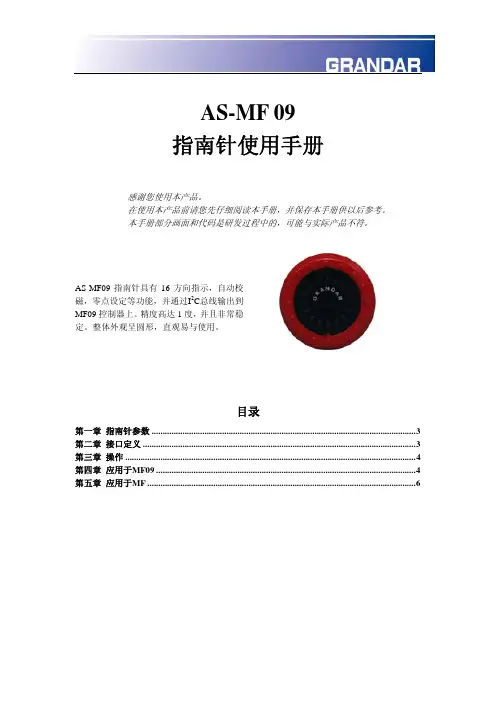

AS-MF09指南针使用手册_v10 灭火机器人
5．电机使用的大电池包含充、放两个接口，充电时用标有“充电”的接口连接到充电转接板 上（为长线接口），机器人使用时请使用短线接口； 6．正常情况下，两种电池充足电均需要5-7个小时。充电器上红灯变为绿灯表明电池充电完 毕。如果10小时以上电池还未充足或者充电时间变得很短，请停止使用电池和充电器。 （过 放或过充可能会导致电池寿命缩短） 7. 大功率电池电源接线线径适合配套电机电流。如果您需要使用更大电流的电机，请改用 更粗的连接线。 8. 如果发现电池外壳鼓胀，漏液，破损，请勿再继续使用该电池，这是非常危险的。并尽 快回收或者交由专业人士处理。 9．如果发现任何异常气味、噪音或烟雾，请立即停止使用机器人。关闭机器人电源，取出 电池，远离易燃易爆物品。
2
第三章 操作
指南针每次到新的环境中使用，都需要进行消磁和置零点操作。当您打开控制器电源，看到 指南针的方向指示灯点亮后，就可开始进行以上操作。 首先，需要消磁，请按如下步骤操作。 操作 指示灯状态 按住操作按钮不放，指南针会逐个 逐个依次点亮灯Æ第 2 二个灯 点亮指示灯，当第二个灯亮起时， 亮起Æ8 个灯闪烁 放开按钮，进入消磁状态 缓慢旋转指南针或机器人，使指南 针记忆该场地的磁场环境。 持续 30 秒或者 2 圈以上。 短按操作按钮，结束消磁 设置零点,请按照如下步骤操作： 操作 将机器人至于场地，并且指南针外 壳上的最大的突出点对准需要标 定的 0 度位置 短按操作按钮，设置 0 度位置 指示灯状态 单个指示灯亮，指示方向 8 个灯闪烁
危险
1．请勿加热或焚烧电池。 2．请勿用金属物品将电池的正负端子连接。 3．请勿在容易接触到金属物品（如珠宝、别针、纽扣等）的地方携带或存放电池。 4．请勿将电池存放在阳光直射的地方，闷热的汽车里，高温的地方或靠近热源的地方，等 等 5．请勿尝试以任何方式分解或改装电池，如焊接等。这样会破坏电池端子或造成电池液体 飞溅，导致潜在的火灾、爆炸、电池漏液、过热或其他损坏 6．如果电池液体飞溅入您的眼睛，请不要揉搓。请用清凉的水流冲洗眼睛，并立即就医。 7．如果充电电池在规定时间内没有充足电量，请停止充电，并且不可再使用。否则可能导 致火灾、爆炸、燃烧或过热。 8．如果电池裂缝或破损，请勿使用。否则可能导致火灾、爆炸、燃烧或过热。 9．请勿使电池受到强烈撞击或持续震动。否则可能导致火灾、爆炸、燃烧或过热。 10．在操作过程中，如果电池漏液、变色、变形、鼓胀或任何形式的异常，请立即停止使用 机器人和电池。并于广茂达公司联系

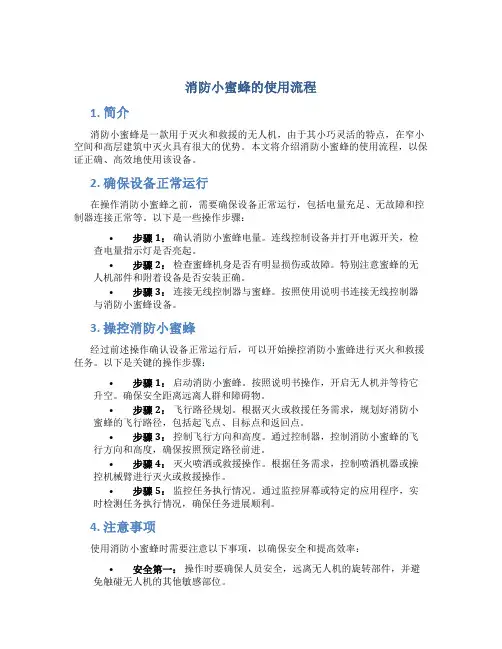

消防小蜜蜂的使用流程
消防小蜜蜂的使用流程1. 简介消防小蜜蜂是一款用于灭火和救援的无人机，由于其小巧灵活的特点，在窄小空间和高层建筑中灭火具有很大的优势。
本文将介绍消防小蜜蜂的使用流程，以保证正确、高效地使用该设备。
2. 确保设备正常运行在操作消防小蜜蜂之前，需要确保设备正常运行，包括电量充足、无故障和控制器连接正常等。
以下是一些操作步骤：•步骤1：确认消防小蜜蜂电量。
连线控制设备并打开电源开关，检查电量指示灯是否亮起。
•步骤2：检查蜜蜂机身是否有明显损伤或故障。
特别注意蜜蜂的无人机部件和附着设备是否安装正确。
•步骤3：连接无线控制器与蜜蜂。
按照使用说明书连接无线控制器与消防小蜜蜂设备。
3. 操控消防小蜜蜂经过前述操作确认设备正常运行后，可以开始操控消防小蜜蜂进行灭火和救援任务。
以下是关键的操作步骤：•步骤1：启动消防小蜜蜂。
按照说明书操作，开启无人机并等待它升空。
确保安全距离远离人群和障碍物。
•步骤2：飞行路径规划。
根据灭火或救援任务需求，规划好消防小蜜蜂的飞行路径，包括起飞点、目标点和返回点。
•步骤3：控制飞行方向和高度。
通过控制器，控制消防小蜜蜂的飞行方向和高度，确保按照预定路径前进。
•步骤4：灭火喷洒或救援操作。
根据任务需求，控制喷洒机器或操控机械臂进行灭火或救援操作。
•步骤5：监控任务执行情况。
通过监控屏幕或特定的应用程序，实时检测任务执行情况，确保任务进展顺利。
4. 注意事项使用消防小蜜蜂时需要注意以下事项，以确保安全和提高效率：•安全第一：操作时要确保人员安全，远离无人机的旋转部件，并避免触碰无人机的其他敏感部位。
•遵循法规：在使用消防小蜜蜂时，在国家和地方的法规框架下操作。
必要时申请并遵循相关的执照和资质要求。
•定期维护：定期对消防小蜜蜂进行维护和保养，包括清洁、更新零部件和检查传感器等。
确保设备始终处于最佳工作状态。
•实战演练：定期进行实战演练和模拟训练，以提高操作员的技能和熟悉度，确保能够应对紧急情况。

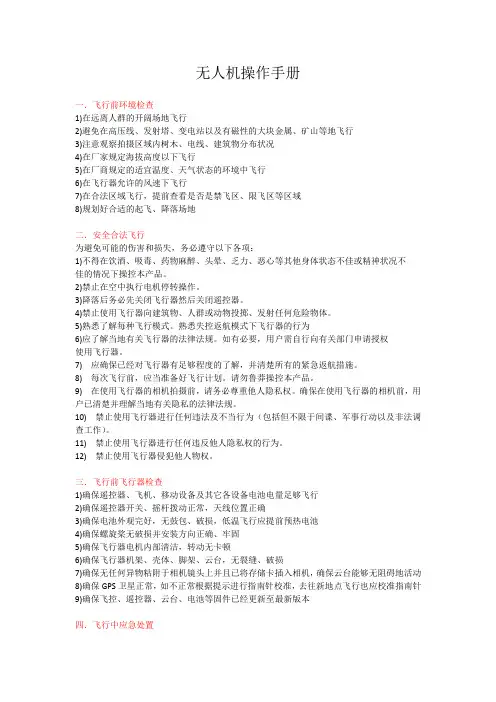

无人机飞行操作手册
无人机操作手册一．飞行前环境检查1)在远离人群的开阔场地飞行2)避免在高压线、发射塔、变电站以及有磁性的大块金属、矿山等地飞行3)注意观察拍摄区域内树木、电线、建筑物分布状况4)在厂家规定海拔高度以下飞行5)在厂商规定的适宜温度、天气状态的环境中飞行6)在飞行器允许的风速下飞行7)在合法区域飞行，提前查看是否是禁飞区、限飞区等区域8)规划好合适的起飞、降落场地二．安全合法飞行为避免可能的伤害和损失，务必遵守以下各项：1)不得在饮酒、吸毒、药物麻醉、头晕、乏力、恶心等其他身体状态不佳或精神状况不佳的情况下操控本产品。
2)禁止在空中执行电机停转操作。
3)降落后务必先关闭飞行器然后关闭遥控器。
4)禁止使用飞行器向建筑物、人群或动物投掷、发射任何危险物体。
5)熟悉了解每种飞行模式。
熟悉失控返航模式下飞行器的行为6)应了解当地有关飞行器的法律法规。
如有必要，用户需自行向有关部门申请授权使用飞行器。
7)应确保已经对飞行器有足够程度的了解，并清楚所有的紧急返航措施。
8)每次飞行前，应当准备好飞行计划。
请勿鲁莽操控本产品。
9)在使用飞行器的相机拍摄前，请务必尊重他人隐私权。
确保在使用飞行器的相机前，用户已清楚并理解当地有关隐私的法律法规。
10)禁止使用飞行器进行任何违法及不当行为（包括但不限于间谍、军事行动以及非法调查工作）。
11)禁止使用飞行器进行任何违反他人隐私权的行为。
12)禁止使用飞行器侵犯他人物权。
三．飞行前飞行器检查1)确保遥控器、飞机、移动设备及其它各设备电池电量足够飞行2)确保遥控器开关、摇杆拨动正常，天线位置正确3)确保电池外观完好，无鼓包、破损，低温飞行应提前预热电池4)确保螺旋桨无破损并安装方向正确、牢固5)确保飞行器电机内部清洁，转动无卡顿6)确保飞行器机架、壳体、脚架、云台，无裂缝、破损7)确保无任何异物粘附于相机镜头上并且已将存储卡插入相机，确保云台能够无阻碍地活动8)确保GPS卫星正常，如不正常根据提示进行指南针校准，去往新地点飞行也应校准指南针9)确保飞控、遥控器、云台、电池等固件已经更新至最新版本四．飞行中应急处置1.飞行中无图传信号，保持飞行器悬停，调整天线摆放位置2.如飞行器失控，等待飞行器自动返航，到近处后使用遥控器夺回控制权3.如飞行器起飞后晃动较大，可能是GPS信号不好或指南针干扰所致，应切到姿态模式降落，到GPS信号好或无干扰地点校准指南针后飞行4.飞行过程中提示指南针异常，应切到姿态模式降落，并到无干扰地点校准指南针5.当低电量报警发出时，务必将飞行器返航并降落，以防止失去动力后对飞行器、人以及动物造成危险7.如空中突遇阵风，应缓慢降高到安全高度或降落8.飞行过程中无法辨别飞行器前后方向，近处可旋转飞行器找到飞行器尾部指示灯，超视距可观察APP地图上飞行器指示图或切换到无头模式将飞行器飞回。
无人机在火灾侦测与救援中的应用与操作方法
根据风险评估结果，采取相应的措施 对风险进行控制，如制定应急预案、 配备备用设备等，以确保任务的安全 执行。
THANKS
感谢观看
无人机的种类与特点
无人机可根据不同标准进行分类，如 飞行高度、航程、任务载荷等。
无人机具有多种特点，如结构紧凑、 机动性强、使用方便等。不同类型的 无人机适用于不同的任务场景，如侦 察、航拍、运输等。
02
无人机在火灾侦测中的应用
无人机火情侦测技术原理
无人机搭载高分辨率摄像头和热成像设备，通过实时传输图像和数据，能够快速准 确地识别火源、火势和烟雾情况。
无人机火情侦测技术利用图像处理和人工智能技术，对采集的图像进行分析，自动 识别火源、火势和烟雾，并将相关信息实时传输给指挥中心。
无人机火情侦测技术还可以通过GPS定位系统，精确确定火源位置，为消防部门提 供准确的救援路线和决策依据。
无人机火情侦测的优势
01
02
03
快速响应
无人机能够迅速飞抵火场 ，实时传输火场情况，为 消防部门提供及时的信息 支持。
在恶劣天气条件下，如大风、雷雨、 雾霾等，应避免进行无人机飞行，以 确保飞行安全。
避免干扰正常航空交通
在无人机操作过程中，应时刻关注空 中交通状况，避免干扰正常航空器的 飞行。
无人机操作的风险评估与控制
风险评估
在执行任务前，应对无人机操作进行 全面的风险评估，包括飞行环境、设 备性能、人员技能等方面的评估。
势的信息。
救援物资投送
无人机可搭载救援物资，如灭 火器、生命探测仪等，快速送
达救援现场。
搜救行动
无人机可搭载热成像、声音识 别等设备，协助搜救受困人员
。
无人机在火灾救援中的技术实现

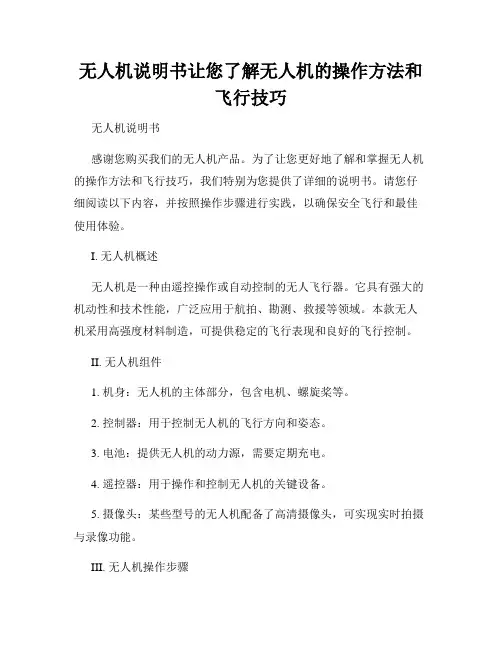

无人机说明书让您了解无人机的操作方法和飞行技巧
无人机说明书让您了解无人机的操作方法和飞行技巧无人机说明书感谢您购买我们的无人机产品。
为了让您更好地了解和掌握无人机的操作方法和飞行技巧，我们特别为您提供了详细的说明书。
请您仔细阅读以下内容，并按照操作步骤进行实践，以确保安全飞行和最佳使用体验。
I. 无人机概述无人机是一种由遥控操作或自动控制的无人飞行器。
它具有强大的机动性和技术性能，广泛应用于航拍、勘测、救援等领域。
本款无人机采用高强度材料制造，可提供稳定的飞行表现和良好的飞行控制。
II. 无人机组件1. 机身：无人机的主体部分，包含电机、螺旋桨等。
2. 控制器：用于控制无人机的飞行方向和姿态。
3. 电池：提供无人机的动力源，需要定期充电。
4. 遥控器：用于操作和控制无人机的关键设备。
5. 摄像头：某些型号的无人机配备了高清摄像头，可实现实时拍摄与录像功能。
III. 无人机操作步骤1. 起飞前准备：a. 确保无人机电量足够，避免因电量不足导致飞行中断。
b. 检查螺旋桨是否紧固可靠，避免在飞行过程中发生意外。
c. 阅读使用说明书，了解遥控器的功能和操作。
2. 打开遥控器电源，并与无人机进行连接，确保两者信号连接稳定。
3. 校准无人机：a. 将无人机放置在平坦水平的地面上。
b. 按照说明书的指示，进行水平校准和罗盘校准，确保无人机姿态正确。
4. 起飞：a. 缓慢推动遥控器的油门杆，使无人机逐渐升空。
b. 控制无人机保持平稳的升空状态，避免突然增加油门导致失控。
5. 基本飞行技巧：a. 前进和后退：推动遥控器的左右摇杆，控制无人机的前进和后退。
b. 旋转：推动遥控器的左右摇杆，控制无人机的左右旋转。
c. 上升和下降：推动遥控器的油门杆，控制无人机的上升和下降。
d. 悬停：释放遥控器的所有摇杆，让无人机悬停在空中。
6. 拍摄与录像：a. 如无人机配备摄像头，可通过遥控器上的按钮进行拍摄和录像控制。
b. 拍摄和录像结束后，将遥控器上的按钮复位，停止拍摄与录像。
无人机产品使用手册20150701
产品使用说明书二〇一五年三月十八日目录1.前言 (1)2.飞行安全守则 (1)3.航摄流程图 (3)4.飞机的参数和性能、特点及应用领域 (5)5.无人机各部件的介绍和作用 (6)6.APCommander地面站软件介绍 (9)7.飞行任务航线设计教程 (10)8.飞行组分工和职责 (13)9.维护、保养、运输和使用 (14)10.锂电池维护说明 (14)11.免责声明 (16)12.双方事故鉴定和分责 (18)13.附录： (19)1. 前言飞行组要养成良好的习惯，出行前必须按清单清点设备、准备常用修补粘胶、材料和工具、检查设备电池电量是否满足此次的飞行任务。
每一样都要仔细清点，在家尽量想得周全，外场飞行才能更好的开展工作，提高工作效率。
飞行是一项技术含量高，需要仔细进行地面检查的一项工作。
千万不要马虎大意，把安全放在第一位，把隐患消除在地面，设备不要带病飞行，要做到仔细——仔细——再仔细——检查——检查——再检查。
要做到一丝不苟，这是飞机安全起飞的最基本条件。
检查过程中必须落实到个人，每个检查项是都要有应答确定，确定无误后才能起飞，不要怕工作麻烦。
2. 飞行安全守则（1）在飞行的过程中要做到不伤害他人，不被他人伤害，因此在整个飞行过程中要做到三不飞、三注意：a)飞机没有做好飞前检查不飞.b)飞行区域天气地形不摸清楚，飞行条件不符合不飞.c)飞行区域敏感，不符合政策法规不飞.a)注意伙伴当前的工作状态.b)注意飞机当前状态.c)注意自身状态.（2）不安全因素及预防a.工作状态下的螺旋桨工作状态下的螺旋桨的整个回转平面内20米内都是危险区域，在其运转的过程中人员严禁在此区域内逗留，每次飞行都要检查螺旋桨的固定螺丝有没有松动，桨叶有没有损伤和裂痕。
b.弹射皮筋因为无人机是通过一根一端由地钉固定在地面上的皮筋储能，然后在一瞬间释放来赋予飞机动能，使飞机在短距离内达到起飞速度。
所以在弹射皮筋拉伸的过程中，会储存大量弹性势能，因此在弹射作业及平时检查保养的过程中，必需由经过专门培训的人员来操作，每次起飞前和弹射作业以后都必需认真的检查橡筋有没有损伤，橡筋头固定装置稳妥可靠。
灭火机器人使用说明
灭火机器人使用说明注意事项：1. 连接电源，打开总开关时蜂鸣器会鸣响，说明供电正常。
若蜂鸣器长时间鸣响，则为电压过低，请充电。
2. 机器人闲置时关闭开关(下图红色圈内)，且断开电源（蓝色圈内）。
否则电源长时间放电易造成机器人损坏。
（机器人主控所在方位为后方）红外取值：机器人前方红外从左往右编号为：1、2、3、4、5，后方红外从左往右编号为：10、11、12、13、14。
1. 打开机器人主机开关2. 将机器人左侧轮胎放置在距离场地围墙22厘米处，调节红外1、10的检测距离。
调节至指示灯明灭闪烁（用一字小螺丝刀，顺时针旋转调大距离，逆时针旋转调小距离。
）3. 将机器人左侧轮胎放置在距离场地围墙11厘米处，调节红外2、11的检测距离。
4. 将机器人右侧轮胎放置在距离场地围墙22厘米处，调节红外5、14的检测距离。
在距离场地围墙11厘米处，调节红外4、13的检测距离。
5. 将机器人车头放在距离场地围墙30厘米处，调节红外3的检测距离。
6. 将机器人车尾放在距离场地围墙30厘米处，调节红外12的检测距离。
灰度取值：灰度传感器位于机器人底部，编号为：前方为6、右侧为7、后方为8、左侧为9。
新建文件，鼠标双击上图中开始图标右半部分方框区域，弹出编辑框：根据机器人自身的测试值进行修改上图中方框内的B1，B2的值。
灰度黑色分界值B1为机器人底部灰度在场地黑色部分的值，取4个灰度的最大值再加200；灰度白色分界值B2为机器人底部灰度在场地白色部分的值，取4个灰度的最小值再减200。
点击“保存模板”，再保存。
灰度取值方法为：1.打开机器人主机开关；2.按主控左下方按钮进行选择，选定“TEST”选项，按右上方按钮确定；3.选择“Analog”选项，查看通道口6、7、8、9的数值。
如：黑色值，1309、1200、1102、1211，则将B1的数值改为1500 白色值，2601、2722、2655、2695，则将B2的数值改为2400函数说明：新建文件，点击左下方“任务”按键，跳转至任务功能模块。
火灾无人机逃生方法
火灾无人机逃生方法随着科技的不断发展，无人机已经成为人们日常生活中不可或缺的一部分。
它们不仅仅是用来拍摄航拍视频或者在军事领域中使用，还可以发挥更多的作用。
在火灾发生时，无人机也可以成为一种有效的逃生工具。
本文将介绍火灾无人机逃生方法，希望能够引起人们的重视并加以利用。
二、火灾无人机逃生方法无人机逃生利用了无人机的飞行优势，通过携带救援用品、传递信息、提供视野等功能，帮助被困者快速脱离火灾现场。
以下是火灾无人机逃生的具体方法。
1. 无人机救援装备在火灾发生时，被困者常常无法找到适当的救援方式。
无人机配备了各种救援装备，可以将生活必需品、急救药品、食物、水等物品迅速投送到被困者身边，帮助他们渡过难关。
2. 信息传递无人机可以携带摄像头或红外线热像仪，对火灾现场进行拍摄或监视，实时传输图像或视频至指挥中心。
这有利于现场救援人员了解火情发展状况，为后续救援提供必要的信息。
3. 提供视野火灾现场的浓烟和火势可能会导致被困者视野受限，难以找到逃生通道。
无人机可以携带高清摄像头，为被困者提供实时的火灾现场视野，指引他们寻找安全通道。
4. 快速逃生引导当火灾发生时，无人机可以悬挂光源或发光标志物，指引被困者找到逃生路线。
同时，无人机可以发出声音或提示信息，告知被困者如何快速逃离火灾现场。
5. 燃气检测与化验无人机还可以配备燃气检测仪器，监测火灾现场的燃烧情况和有毒气体浓度。
通过无人机传回的数据，救援人员可以及时制定救援方案，避免危险。
6. 搜索救援无人机可以利用自身的飞行优势，对火灾现场周围的区域进行搜索救援，寻找遇难者或失踪者的线索。
其作为一种领域巡视工具，对于大型火灾灾害的救援工作有着不可替代的作用。
7. 自主导航无人机配备了先进的定位和导航系统，可以在复杂的环境中进行自主飞行和航线规划，帮助救援人员更加快速、高效地进行逃生救援。
8. 远程控制无人机可以利用远程控制技术，由指挥中心对其进行实时操控和监视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
186六旋翼无人机飞行系统
操作说明书
1 / 17
目录
I.系统简介：
186型六旋翼无人飞行器系统是一款多功能便携式无人飞行器。
186机身接狗均由碳纤维材料构成。
机架、上盖、支臂、起落架、电机架等皆为轻强结构设计。
其中六个支臂采用直连式结构，飞行姿态更加稳定。
带载起飞重量小于18公斤，最大外形尺寸小于20厘米。
采用插臂式结构，展开时间迅速，通电等候卫星定位几分钟即可升空飞行。
实为一款使用性极强的六旋翼飞行器。
系统还可实现数字微波图像传输及4G图像转发功能，能够将无人机拍摄的图像实时回传到千里之外的指挥中心。
II.飞行参数
III.无人飞行器系统组成
A.系统组成
186有着非常完备的系统配置。
包含：※飞行系统
※地面控制系统
※图传系统
B.飞行系统
※动力系统简介
动力系统是由旋翼、电机、电速调器、电池组等组成、
采用了六支18英寸旋翼，旋翼由碳纤维材料构造，并采用湿法糊制固化成型，轻质而高强度。
旋翼设计经由无数次测试和优化改进，气动性能符合空气动力学原理。
配合外转子无刷低速高效电机和特制的400电子调速器，可在各种复杂的环境下安全飞行。
动力电池组采用了6S1P1封装方式，内置高能量锂聚合物电池。
该电池组除给动力系统提供强劲电源外，同时，还利用直流转换技术给自动驾驶仪、陀螺稳定云台、机载设备、测控链路设备、图传设备等提供电源。
※飞控系统
飞控系统安装有三轴电子陀螺、三轴加速计、高精度数字气压计、精密电子罗盘、天线及模块等各种传感器。
飞控软件系统能根据飞行器本身的姿态变化和位置变化发出控制指令，从而自动调整飞行器平衡并锁定高度和位置。
也可以接受地面遥控器或者地面指令信息，执行各种任务动作（接受包括对飞行器姿态指令和对机载设备的控制指令）。
※测控链路
装备了专业的数传，以完成双向数据传输任务。
双向数据传输的测控链路能可靠地实现飞行数据下传和获取飞行参数功能。
※A 遥测
飞控系统可将飞行器的姿态、位置、高度、速度、航向以及动力电压等各种数据参数，通过测控链路实时下传到地面遥控器或者地面工作站。
※B 遥控（遥控器详细操作说明，请参考随机包装附件）
飞控系统通过测控链路的实时上行指令传输，可以操作完成如下功能：
※原地自动降落
※地图指点飞行
※一键返航自动降落
※快速设置“目标点”环绕飞行
除自动驾驶之外，同时也支持手控驾驶（需地面遥控器设备支持）。
手控驾驶更能精细操控飞行。
在飞行器的前进、后退、上升、下降、左右旋转等精细操作时，须使用遥控器操作。
高配的遥控器设备除上述飞行器控制功能之外，还可以完成诸如：云台的滚转、俯仰调整；光学机载设备的镜头变焦/跟焦、照片拍照、视频记录控制；投放装置的自动投放以及自动起降、一键返航等功能。
在空域条件差、气象环境恶劣、信号不稳定、起降场地不满足起降条件、狭小空间飞行、室内飞行以及其他不适合自动飞行的场
合下，可配合遥控器使用。
※安全系统
作为一种升空的飞行器，186具有完善的自我安全保护系统。
※在信号不稳定或者是落时，会保持平衡姿态，直到有人救援或电池耗尽而自动迫降；
※在遥控信号受到干扰或中断时，会启动返航降落功能。
※在机载电池低落或不足时，会首先报警（在遥控器和地面站上均有报警）。
C.地面控制系统
➢具备10.1 英寸1920x1200 超高物理分辨率显示器，强光下依然可视。
➢面板一体化设计，支持有线网络接入，音视频输入和输出，高清图像输出，实时记录及回放，支持433、900、1.2 和
2.4 遥控遥测通讯设备扩展。
➢功能齐备的8-14 通道遥控器具备2 个三段开关、4 个两段开关和2 个旋钮开关，可自由分配通道。
采用了高速度，高分辨率，优化的2.44096制式。
同时有教练功能的基本配备，支持等433等增程设备。
➢系统集成632 5.8G 32 频道冗余分集双路接收机，接收频率5.65.95，视频输出电平为1V ±0.275Ω，音频输出电平0.5~2.010kΩ，电视制式(自动识别)，天线接收灵敏度<-92电源（15），高亮数字显示工作频道，独特的频道
一键搜索功能，自动搜索回传图像。
➢直观显示系统电压，飞行计时等工作参数。
➢超大12V30000 大容量电池，220V 市电接入充电，安全开关保障，电池内部具备智能过充过放保护，户外续航时间
5 小时
➢专业安全防护箱，抗压抗爆，防水防蚀。
D.图传系统
1. 5.8G微波传输系统
IV.操作说明
A.飞行器的安装
1.飞行器组件
2.主机图示
3.电池图示
4.机臂安装
机臂的安装：请留意机臂接口处的编号，应及飞行器机臂接口处的编号相对应，如“1”应及“1”对接。
接口插紧以后，将法兰环顺时针拧紧即可完成机臂的安装。
六个机臂安装方法相同。
5.电池安装
将电池仓的搭扣打开，即可打开电池仓盖。
将飞行器电池按如图所示方向，放入电池仓，插好电源接头，重新盖好电池仓盖即可完成飞行器主机的安装。
此时飞行器处于待机状态，等待遥控器或者地面站的飞行指令。
B.遥控器的操作
遥控器掰杆即可开始飞行操作。
注：
1、在开阔的场地飞行：飞行时请远离建筑物、树木、高压线以及其他障碍物，同时远离水面、人群和动物。
2、飞行过程全程操控：即时在使用自动飞行/降落和自动返航功能时，也请保持遥控器在手中，以随时控制飞行器。
详细遥控器操作，请操作随机附送的遥控器操作手册。
C.地面站的操作
1.面板示意图上面板示意图
下面板示意图
整体安装完成示意图
2.4G转发系统面板示意图
（注意，务必在插上卡和卡后，将面板锁扭到位置，4G转发设备才可以正常工作！！！）
指示灯和状态说明
【】电源输入状态指示灯。
灯常亮表示系统电源工作正常。
【】故障指示灯。
灯亮表示卡发生故障，灯灭表示系统工作正常。
【】录像工作指示灯。
灯亮表示当前正在录像。
【】视频丢失报警灯。
灯亮表示四路视频输入发生视频丢失，灯灭表示视频输入正常。
【】卡工作指示灯。
灯常亮表示卡工作正常。
灯灭，表示无卡或卡不正常。
【】用于扩展无线通信功能的工况指示。
有通讯模块时常亮，无通讯模块是长灭。
当有数据传输时闪烁。
卡接口说明
【卡插槽】：用于记录录像数据，配置文件更新及升级。
其他接口说明
【】遥控输入：用于接收用户遥控器的信号。
【口】：用于U盘导入导出数据或升级。
产品面板上没有直接的控制按钮，需要使用遥控器配合操作。
遥控器的按键说明如下：
数字键：用于在系统设置界面上输入数字。
方向键：用于在选择、数据区域和图符间光标的移动，
按【】键选中，按【】键返回。
遥控器按键及功能介绍：
数字键区：
【0－9】键：在设置状态下，数字输入键用于选择数字。
在直通/回放时，1、2、3、4键用于通道之间的切换，按0 键返回4通道画面。
【＋】、【－】键：调整模拟量时使用。
设置菜单导航：
、：上、下光标方向移动键；
、：左、右光标方向移动键；
【】键：在设置状态下，表示选择和保存；在回放状态下，按【】键可在屏幕上显示“显示设置”菜单中选择的
参数。
其它功能键：
按键功能说明图片
电源和待机键。
、
▲，，，
左方向键为快速倒退切换键。
