一、前言
焊接工艺指导书是国际标准焊接工艺中的重要组成部分，用以细致指导焊接工艺的实施。
根据不同的焊接材料的性能特征、焊接工艺要求和使用环境，制定不同的焊接工艺指导书。
对于一些条件下特殊要求的焊接，则要另行制定。
二、焊接工艺对象
1、基本焊接工艺标准：适用于尺寸范围在6mm以上，耐热性能在480℃以下的焊接材料的焊接工艺；
2、特殊焊接工艺标准：适用于特殊的工艺条件要求，或耐热性能在480℃以上的焊接材料的焊接工艺；
3、非金属材料焊接工艺标准：适用于胶类、塑料等非金属材料的焊接工艺。
三、焊接材料
1、焊接材料包括但不限于碳素结构钢、低合金结构钢、高合金结构钢和不锈钢等金属材料；
2、非金属材料包括但不限于胶类、塑料等。
四、焊接方法
根据焊接材料的性能特征，采用相应的焊接方法完成工艺要求，以下为一般情况下通用的焊接方法：
1、熔焊：采用焊剂吸收加热而成的熔融池，焊剂热溶解进入金属，从而起到连接两个材料的作用。
2、烧焊：即燃烧焊，通过燃烧一定的煤气或金属气体，产生火焰使材料的封口处变融，将两材料牢固连接。
焊接工艺指导书焊接规程与焊接技术资料全
焊接工艺指导书焊接规程与焊接技术资料全焊接工艺指导书是根据焊接原理、焊接技术要求和焊接工作条件等编
制而成的操作指导书。
它包括焊接工艺参数、设备操作要求、操作过程中
的注意事项、焊接缺陷和质量控制等方面的内容。
焊接工艺指导书的编制
需要考虑到具体的焊接任务和焊接材料，例如焊接材料的种类、规格、焊
丝直径、电流电压等。
而在焊接任务中，还需要考虑到工件的形状和尺寸、接头的位置和角度、焊接速度和焊接顺序等。
焊接工艺指导书的详细编制
可以确保焊接过程中的操作规范和一致性，提高焊接质量和效率。
焊接规程是焊接工艺的标准化文件，通常由国家、行业协会或企业编
制和发布。
焊接规程是根据焊接工艺和技术要求以及相关标准制定的文件。
它包括焊接工艺参数、焊接设备要求、操作规范、焊接质量要求和检测方
法等方面的内容。
焊接规程的编制需要依据相关标准和技术规范，并考虑
到焊接材料的特性、焊接接头的类型和形状、焊缝的设计和几何尺寸等因素。
焊接规程的发布和执行可以确保焊接工艺的标准化和规范化，提高焊
接质量的一致性和可靠性。
焊接技术资料是焊接方面的学术研究、经验总结和实践探索等文献资料。
它包括焊接理论、焊接材料和设备的研究成果，以及工程实践中的成
功案例和经验教训等。
焊接技术资料丰富了焊接技术的知识体系，帮助焊
工深入理解焊接原理和机理，掌握焊接材料和设备的特性和使用方法，以
及总结和借鉴先进的焊接工艺和方法。
焊接技术资料的研究和应用可以促
进焊接技术的不断创新和进步，提高焊接工艺的质量和效率。
焊接工艺规程
执行标准: JB/T4730-2005
操作技术要求
1.焊前坡口两侧需要清理油锈、污物并露出金属光泽；可用砂轮或钢丝刷；
2、焊丝焊前要除去油锈,焊条焊前经350～400℃/ 2h烘干；
3.焊接用直道或摆动焊方法；
4、焊后要求进行外观检查,不许存在咬边、气孔、弧坑等超标缺陷；
类别号
组别号
型号或牌号
规格（mm）
焊丝焊剂分类:
E5015（J507）
φ3.2φ4.0φ5.0
熔化性填塞:
其它
电特性:
焊层
焊接方法
填充金属
电流
电压范围
(V)
焊接速度
（m/h）
型号或牌号
规格mm
种类和极性
范围（A）
1
111
E5015（J507）
φ4.0
直流反接
150～180
23～26
—
—
—
钨极类型和尺寸
母材
类别号
组别号
型号或牌号
母材厚度范围
管子直径范围
适合焊缝厚度范围
母材1
1
1
Q245R
1.5～12mm
全部
≤12mm
母材2
1
1
Q245R
1.5～12 mm
全部
≤12mm
母材3
填充金属:
焊剂牌号:
类别号
组别号
型号或牌号
规格（mm）
焊丝焊剂分类:
E5015（J507）
φ3.2φ4.0φ5.0
熔化性填塞:
2、焊丝焊前要除去油锈,焊条焊前经350～400℃/ 2h烘干；
3.焊接用直道或摆动焊方法；
焊接工艺规程及焊缝检验原则
焊接工艺规程及焊缝检验原则I. 引言焊接是现代工业中常用的连接技术之一。
为了保证焊接质量和安全性，了解焊接工艺规程及焊缝检验原则是至关重要的。
本文将详细介绍焊接工艺规程以及焊缝检验的原则。
II. 焊接工艺规程焊接工艺规程是指针对特定焊接任务制定的一系列步骤和要求。
它包括以下几个方面：1. 资料准备：在焊接之前，必须进行充分的资料准备。
这包括准备焊接材料、焊接设备，了解焊接材料的性能和特点，并对工作环境进行评估。
2. 设计和准备：根据焊接任务的要求，制定详细的焊接设计方案，包括焊接接头的类型、尺寸和形状。
此外，还要准备相关的焊接图纸和工艺文件。
3. 焊接参数选择：选择合适的焊接参数非常重要。
这包括焊接电流、电压、速度以及焊接材料的预热温度和焊接速度等等。
4. 焊接操作：进行焊接前，必须对焊接设备和材料进行检查，确保其工作正常。
然后，按照焊接工艺规程进行焊接操作。
III. 焊缝检验原则焊缝检验是为了验证焊接质量和符合相关标准和规范要求而进行的。
以下是焊缝检验的原则：1. 可靠性要求：焊缝检验应当具备高可靠性。
检验结果必须能够准确判断焊缝是否符合规定的质量标准。
2. 无损检测方法：焊缝检验通常采用无损检测方法，如超声波、射线、磁粉和液体渗透等技术。
这些方法能够发现焊缝中的隐蔽缺陷。
3. 标准和规范要求：焊缝检验应当遵循相关的标准和规范要求。
国际、国家和行业标准都提供了对焊缝检验的详细指导。
4. 检验工具和设备：焊缝检验还需要使用合适的检验工具和设备，以确保检测的准确性和可靠性。
这可能包括焊接试样和检测仪器。
IV. 焊接缺陷和评定焊接缺陷是指在焊接过程中可能出现的质量问题。
这些缺陷可能导致焊接强度、密封性或外观质量等方面的损害。
根据焊接缺陷的分类，可以进行相应的评定和处理。
1. 表面缺陷：表面缺陷是指焊接接头表面出现的问题，如裂纹、气孔和夹渣等。
根据缺陷的大小和数量，可以评定焊接接头的质量等级。
2. 内部缺陷：内部缺陷是指焊缝内部存在的问题，如缺肉、夹杂物和气孔等。
(完整word版)焊接工艺规程
Ⅰ级
熔透
RT
10%
焊缝两端各250-300mm
焊缝长度大于1。2m时，中间加探250-300mm
GB/T 3323—2005
B
Ⅱ级
7
其他对接焊缝
12-60
Ⅰ级
UT
100％
焊缝全长
GB/T11345—2013
B
Ⅰ级
熔透
RT
10%
焊缝两端各250-300mm
焊缝长度大于1.2m时，中间加探250—300mm
2）底板间的横向对接焊缝；
3）组装隔板单元后首先焊接隔板和底板的焊缝、然后焊接隔板和底板加劲肋的焊缝；
4）组装腹板单元后首先焊接腹板和底板的角焊缝（中间向两侧对称进行焊接，同一梁段上的多个腹板，应从梁段中间的向两侧的腹板对称焊接）,然后焊接隔板和腹板的焊缝，最后焊接隔板和翼板的焊缝；
5）组装顶板单元后，先焊接顶板和隔板，后焊接顶板和腹板。
4。8埋弧焊焊剂使用前放入烘干箱烘干,烘干温度300-350℃,烘焙2h，放到干燥器中冷却。
5。焊前监控措施
5。1熟悉有关图纸和工艺文件，核对焊接部件,确定焊接起点。
5。2检查并确认使用的设备工作状态正常，仪表工具良好、齐全，空气湿度80％以上不允许焊接。
5。3焊前清理：焊接前,必须彻底清除接头坡口及其附件表面的油、锈、底漆和水等污物。
4.焊材储存和使用要求
4。1焊材必须在干燥通风的室内存放，焊材储存库内,不允许放置有害气体和腐蚀性介质，室内保持整洁。
4.2焊材存放在专用架子上，严防焊条受潮.
4。3 。焊材堆放时应按种类、牌号、规格、入库时间分类堆放，每垛应有明确标记,避免混乱。
4。4焊材在供应给使用单位之后至少在6个月之内可保证使用，入库的焊材应做到先入库的先使用.

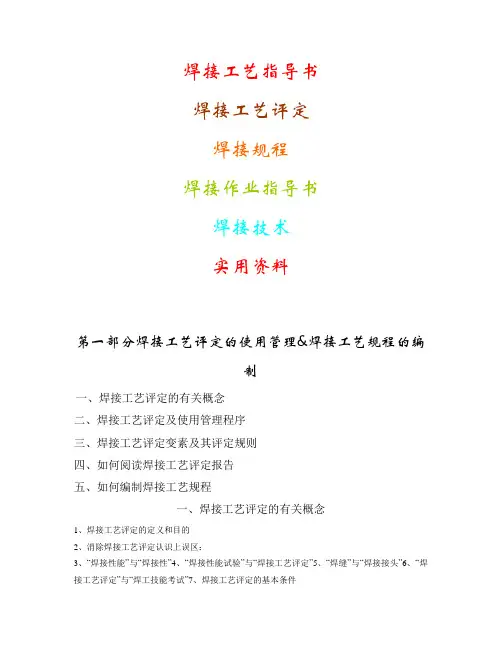

焊接工艺指导书、焊接规程及焊接技术资料
焊接工艺指导书焊接工艺评定焊接规程焊接作业指导书焊接技术实用资料第一部分焊接工艺评定的使用管理&焊接工艺规程的编制一、焊接工艺评定的有关概念二、焊接工艺评定及使用管理程序三、焊接工艺评定变素及其评定规则四、如何阅读焊接工艺评定报告五、如何编制焊接工艺规程一、焊接工艺评定的有关概念1、焊接工艺评定的定义和目的2、消除焊接工艺评定认识上误区：3、“焊接性能”与“焊接性”4、“焊接性能试验”与“焊接工艺评定”5、“焊缝”与“焊接接头”6、“焊接工艺评定”与“焊工技能考试”7、焊接工艺评定的基本条件8、常用焊接工艺评定标准：JB4708－2000《钢制压力容器焊接工艺评定》GB50236－98《现场设备、工业管道焊接工程施工及验收规范》第4章劳部发1996[276]号《蒸汽锅炉安全监察规程》附录IJGJ81-2000《建筑钢结构焊接技术规程》第5章GB128-90《立式圆筒形钢制焊接油罐施工及验收规范》附录一ASME第IX卷《焊接与钎焊》二、焊接工艺评定及使用管理程序1、焊接工艺评定程序（1）焊接工艺评定立项（2）焊接工艺评定委托（3）编制焊接工艺指导书（WPI）并批准（4）评定试板的焊接（5）评定试板的检验焊接工艺评定失败，重新修改焊接工艺指导书，重复进行上述程序。
（6）编写焊接工艺评定报告（PQR）并批准2、焊接工艺评定文件的使用与管理（1）焊接工艺评定文件的受控登记。
（2）焊接工艺评定的有效版本及换版转换。
（3）每季度编制焊接工艺评定文件的有效版本目录。
（4）保证现场工程和产品的焊接工艺评定的覆盖率为100%。
（5）焊接工艺评定文件作为公司的一项焊接技术储备，属于公司重要技术机密文件，应妥善保管。
三、焊接工艺评定变素及其评定规则1、焊接工艺评定的主要变素：试件形式母材类别焊接方法焊接工艺因素焊后热处理种类及参数母材厚度焊缝熔敷金属厚度四、如何阅读焊接工艺评定报告1、如何认识焊接工艺评定报告的作用（1）焊接工艺评定报告的合法性：（2）焊接工艺评定报告的有效性：（3）焊接工艺评定报告及焊接工艺规程的局限性：（4）焊接工艺评定报告是一种必须由企业焊接责任工程师和总工程师签字的重要质保文件，也是技术监督部门和用户代表审核施工企业质保能力的主要依据之一。
钢结构焊接工艺技术规程
FEE有限公司文件发放号：使用者：焊接工艺技术规程焊接工艺技术规程一、范围：本规定适用于钢管电杆、变电构支架、铁塔及一般钢结构产品的手工电弧焊和埋弧自动焊。
本公司产品图样或技术文件中无特殊要求时，均应符合本技术条件的规定。
二、本规程引用标准：DL/T646-2006 《输电线路钢管杆制造技术条件》GB/T 2694-2003 《输电线路铁塔制造技术条件》GB50205-2001 《钢结构工程施工质量验收规范》JB/T7949-99 《钢结构焊缝外形尺寸》JGJ81-2002 J218-2002 《建筑钢结构焊接技术规程》GB11345-89 《钢焊缝手工超声波探伤方法和探伤结果分级》SDZ019-85 《焊接通用技术条件》三、一般技术要求3.1焊接工作应配备专职的焊接技术人员、焊接检查和检验人员。
3.2焊工应持证上岗，（取得第三方公证单位认可的焊工合格证）。
3.3焊接原材料和焊接材料的型号、规格和订货要求应符合图样和技术文件规定，材料的代用应执行代用制度。
对无牌号、规格、无质量保证书的原材料和焊接材料，只有经过检验和鉴定，确定其规格、型号、质量状态后，方可使用；否则严禁使用。
3.4焊接材料的选用，应根据母材的化学成份、机械性能、焊接接头的抗裂性、焊前预热、焊后热处理及使用条件等因素综合考虑。
3.4.1同种钢材之间的焊接，焊接材料的选用，一般应符合下列要求：A.焊接接头的机械性能应与母材相当；B.工艺性能良好；C.低碳钢及低合金钢焊接的焊条应符合GB981-76《低碳钢及低合金高强度钢焊条》的要求。
3.4.2异种钢之间的焊接，焊接材料的选用应符合下列要求：A.两侧均非奥氏体不锈钢时，焊缝金属宜与基本金属相适应，可根据合金元素含量较低(或强度等级较低)的一侧钢材选用。
B.其中一侧是奥氏体不锈钢时，可选用含镍、铬量比不锈钢更高的焊条(焊丝)。
艺、施焊时气温等综合因素来确定。
在正常情况下，焊件的厚度为：对低碳钢，不宜大于50mm；对低合金钢，不宜大于36mm。
焊接工艺方法及操作规程
焊接工艺方法及操作规程焊接是一种常用的金属连接方法，广泛应用于工业生产和建筑领域。
为了保证焊接质量和安全性，需要严格遵守焊接工艺方法及操作规程。
下面将详细介绍焊接的工艺方法和操作规程。
一、焊接工艺方法1.焊接方式常用的焊接方式有手工电弧焊、气焊、埋弧焊、气体保护焊等。
根据具体情况选择合适的焊接方式。
2.焊接材料焊接材料应根据焊接材料的种类、厚度、强度等要求进行选择。
一般情况下，焊条、焊丝、保护气体等是常用的焊接材料。
3.焊接电流与电压焊接电流和电压的选择应根据焊接材料的种类、厚度和焊接位置确定。
一般情况下，通过试焊或参考焊接手册确定合适的电流和电压。
4.焊接参数控制焊接参数包括焊接速度、电流、电压、电弧长度等。
焊接时应根据焊接材料和焊缝形式合理调整焊接参数，保证焊接质量。
5.焊接工艺优化通过改变焊接顺序、焊接方法和焊接参数等，可以优化焊接工艺，提高焊接质量和效率。
二、焊接操作规程1.前期准备a.焊接设备检查：检查焊机、气瓶、电源等设备是否正常工作。
b. 工件准备：清除焊接表面的污物、氧化物和涂层。
对于厚度大于3mm的材料，可以进行V型、U型或J型预备焊缝。
2.开始焊接a.焊接设备调试：根据焊接材料和焊接位置调整焊接电流和电压。
确认焊机和气瓶是否正常工作。
b.将焊接件固定在焊接位置。
可以使用夹具或固定设备来保持焊接件的稳定。
3.进行焊接a.焊接开始前，应将焊机和气瓶等设备预热至适当温度。
b.按照焊接规程，调整焊接速度、电流和电压。
c.控制焊接电流和电压，使焊条或焊丝均匀熔化，形成均匀的焊缝。
4.检查焊接质量焊接完成后，应进行焊缝检查。
检查焊接缺陷如气孔、裂纹、未熔合等。
如发现缺陷，应及时进行修补或更换。
5.清理焊缝和设备焊接结束后，应清理焊接缝周围的焊渣，并妥善保存焊接设备。
注意安全操作，防止火灾和事故发生。
总结：。
焊接工艺规范及操作规程
焊接工艺规范及操作规程1．目的和适用范围1．1 本规范对本公司特殊过程――焊接过程进行控制，做到技术先进、经济合理、安全适用、确保质量。
1．2 本规范适用于各类铁塔结构、桁架结构、多层和高层梁柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度≥4mm的碳素结构钢和低和金高强度结构钢的焊接。
适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。
2．本规范引用如下标准：JGJ81－2002《建筑钢结构焊接技术规程》GB50205－2001《钢结构工程施工质量验收规范》GB50017－2003《钢结构设计规范》3．焊接通用规范3．1 焊接设备3．1．1 焊接设备的性能应满足选定工艺的要求。
3．1．2 焊接设备的选用：手工电弧焊选用ZX3－400型、BX1－500型焊机CO2气体保护焊选用KRⅡ－500型、HKR－630型焊机埋弧自动焊选用ZD5（L）－1000型焊机3．2 焊接材料3．2．1 焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告；其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。
3．2．2 焊条应符合现行国家标准《碳钢焊条》（GB／T5117），《低合金钢焊条》（GB／T5118）的规定。
3．2．3 焊丝应符合现行国家标准《熔化焊用钢丝》（GB／T14957）、《气体保护电弧焊用碳钢、低合金钢焊丝》（GB／T8110）及《碳钢药芯焊丝》（GB／T10045）、《低合金钢药芯焊丝》（GB／T17493）的规定。
3．2．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》（GB／T5293）、《低合金钢埋弧焊用焊剂》（GB／T12470）的规定。
3．2．5 气体保护焊使用的CO2气体应符合国家的现行标准《焊接用二氧化碳》（HG／T2537）的规定，大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的CO2气体质量应符合该标准中优等品的要求，即其CO2含量（V／V）不得低于99.9%，水蒸气与乙醇总含量（m／m）不得高于0.005%，并不准检出液态水。
焊接操作工艺规范
焊接操作工艺规范一、前期准备工作1.所有焊工必须经过相应的培训和资格认证，确保其具备良好的焊接技能和专业知识。
2.检查焊机、气源、电源等设备是否正常运行，确保各项指标符合要求。
3.检查焊接材料的质量和规格，确保其适合本次焊接工作。
4.操作人员必须佩戴防护设备，如焊接面罩、防护手套等，确保人身安全。
5.在作业区域设置明显的安全警示标志，确保其他人员不会误入作业区域。
二、焊接准备工作1.将焊接材料进行清洁，确保其表面没有油污和氧化物，以保证焊缝质量。
2.根据焊接材料的种类和要求，调整焊机的电流和电压，并预热材料，以提高焊接质量和效率。
3.根据焊接工艺要求，选择适当的焊接电极和焊接方法，并保证焊接电极的质量。
4.针对大型焊接件，设置焊接固定装置，以确保焊接过程中焊件的固定和稳定。
三、焊接操作1.在焊接过程中，焊工必须保持专注和集中的精神状态，以确保焊接过程的安全和稳定。
2.在焊接过程中，焊工必须熟练掌握焊接方法和技巧，确保焊接质量的稳定和可靠。
3.控制焊接速度和焊接温度，在不超出焊接材料耐受范围的情况下，确保焊缝质量和焊接强度。
4.在焊接过程中，焊工必须保持工作区域的整洁，及时清理飞溅物，以免对焊接质量产生影响。
四、后期处理工作1.完成焊接任务后，焊工必须对焊接区域进行清理，确保焊接区域的整洁干净。
2.对焊接材料进行检查和测试，以确保焊接质量符合要求。
3.对于大型焊接件，进行非破坏性检测，以确保焊接质量和安全性。
4.对于关键性焊接件，进行热处理和退火处理，提高焊接质量和强度。
5.记录焊接过程中的关键参数和工艺控制点，以备后续评估和追溯。
在实际焊接工作中，操作人员必须严格遵守以上规范，确保焊接质量和工作安全。
同时，焊接操作工艺规范还需要根据具体情况进行适当调整和更新，以满足不同焊接项目的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接工艺规程焊接技术焊接工艺规程焊接技术焊接工艺规程焊接技术通用焊接工艺(一)1 总则本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。
2 焊工2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。
2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。
3 焊接方法3.1 下列焊缝一般采用埋弧焊3.1.1 10≤δ≤60的拼接焊缝；3.1.2 直径φ≥1000mm且δ≥10mm的A、B缝内、外口；600mm≤直径φ＜1000mm的A、B 缝外口。
3.2 下列焊缝一般采用手工焊：3.2.1 直径φ≥1000mm且δ＜10mm的A、B缝内、外口；3.2.2 600mm≤直径φ＜1000mm的A、B缝内口3.2.3 直径φ≥89mm接管与法兰B类缝外口；3.2.4 C、D 类焊缝。
3.3 下列焊缝一般采用钨极氩弧焊：3.3.1 直径φ≥1000mm 且δ≤8mm的A、B 类缝打底焊；3.3.2 600mm≤直径φ＜1000mm的A、B类缝打底焊；3.3.3 直径φ≥89mm接管与法兰B类缝打底焊；3.3.4 φ＜89mm的接管与法兰B缝焊接；3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。
3.4 下列焊缝一般采用熔化极CO2气体保护焊：3.4.1 塔器的裙座和底座环的焊接；3.4.2 容器和换热器等设备的鞍座和支座的焊接。
4 焊接材料4.1 根据产品图纸或JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。
4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。
4.3 焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。
4.4 焊条、焊剂使用前应按说明书规定进行烘烤，焊条领用时须用焊条筒存放，随取随用。
连续使用的焊剂应过筛，除去其中的尘土和粉末。
4.5 焊丝表面应无铁锈、氧化皮、油污等污物。
4.6 焊接用保护气体的纯度必须达到规定的标准要求，有含水量要求的要严格控制其含水量。
5 焊缝坡口形式与基本尺寸5.1 采用手工焊的坡口形式和基本尺寸规定如下：5.1.1 单面V 型坡口见图5.1.1。
5.1.2 不对称X 型坡口见图5.1.2。
5.1.3 当直径≤600mm，采用单面焊双面成形工艺时可采用单面V 型外坡口。
5.1.4 当直径>600mm选用V型和X型坡口，先焊大坡口侧，背面清根，再焊小坡口侧。
5.2 采用埋弧自动焊工艺时，焊缝坡口型式和基本尺寸规定如下：5.2.1 I 型坡口见图5.2.1(适用于ä=10-14mm钢板)。
5.2.2 单面V型坡口见图5.2.25.2.3 不对称X型坡口见图5.2.3。
5.3 采用氩弧焊工艺时，一般采用单面V型外坡口见图5.3。
5.4 除5.1条、5.2条、5.3条规定外，可根据产品图纸和相关标准选择焊缝坡口形式和基本尺寸。
6 焊前准备6.1 全面检查电源、焊机、焊枪、供气系统、工装等设备是否正常。
6.2 确认焊条、焊剂、焊丝牌号、规格及质量是否符合要求。
6.3 检查焊件的装配质量和坡口情况。
6.3.1 焊接的坡口形式和基本尺寸以及装配公差必须符合产品图纸要求及技术工艺文件的规定，坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。
6.3.2 坡口表面及两侧20mm范围内的水分、铁锈、油污等有害杂质应清理干净。
6.4 不锈钢及其复合钢板复层坡口两侧各100mm范围涂白垩粉，以防止沾附焊接飞溅。
6.5 采用埋弧自动焊焊平板拼缝、筒体纵缝时，必须有引弧板和熄弧板各一块，长150mm，宽100mm，厚度、材质与筒体相同。
6.6 氩气的纯度不低于99.99%（体积比），含水量不超过20×10-6，当瓶内气体压力低于1Mpa时应停止使用。
6.7 按工艺文件要求实施预热，要保持预热的均匀性，确认达到预热温度后才能施焊。
7 焊接要求7.1 焊接环境出现下列任一情况时，须采取有效防护措施，否则禁止施焊。
7.1.1 风速大于10m/s；7.1.2 相对湿度大于90%；7.1.3 雨、雪环境；7.1.4 焊件温度低于-20℃。
7.2 不锈钢、有色金属容器应有与钢制产品隔离的专用的焊接场地，地面应铺设橡胶等软垫，保持环境清洁。
7.3 焊接环境必须符合安全卫生要求。
7.4 焊工的工作环境应有足够的光线。
7.5 当焊件温度为0℃时，应在施焊处100mm 范围内预热到15℃左右。
有预热要求时，应不低于预热温度。
7.6 应在引弧板或坡口内引弧，禁止在非焊接部位引弧。
应防止地线、电缆线、焊钳与焊件打弧。
7.7 定位缝若存在裂纹必须清除定位焊重焊；如存在气孔、夹渣时应去除气孔、夹渣。
7.8 熔入永久焊缝内的定位焊两端应修磨至便于接弧。
7.9 受压元件的角焊缝根部应保证焊透。
7.10 双面焊需清理焊根，显露出正面打底的焊缝金属，接弧处应保证焊透与熔合。
7.11 每条焊缝应尽可能一次焊完，当中断焊接时，对冷裂纹敏感的焊件应及时采取后热、缓冷措施，重新施焊时，仍需按规定进行预热。
7.12 按焊接工艺卡执行焊接规范，并注意及时调整电流、电压和焊速，以确保焊接质量。
7.13 采用控制线能量，选择合理焊接次序等措施，防止和减少焊接变形。
7.14 当焊缝出现大量气孔、裂纹及成型不良时，应立即停止焊接，分析原因，进行修补和调整后方可继续施焊。
8 焊接工艺参数的选择8.1 手工电弧焊工艺8.1.1 一般根据焊件厚度选择焊条直径，见表8.1.1。
表8.1.1焊条直径的选择材料厚度＜44-1212（mm）焊条直径2.5-3.2 3.2-4≥4（mm）8.1.2 碱性焊条采用直流电源且反极性焊接，酸性焊条采用交流或直流电源，正或反极性焊接。
8.1.3 焊接电流的选择一般根据焊条直径来确定。
在采用同样直径的焊条焊接时，当焊件较厚，可选择电流上限，立、横、仰焊一般应比平焊时小10%左右。
焊接奥氏不锈钢时，电流应比焊接碳钢、低合金钢等材料的电流小。
8.1.4 应尽量采用低电压短弧焊，焊接速度应保证焊缝成型良好。
8.1.5 焊接电流、电压匹配关系见表8.1.5。
表8.1.5焊接电流、电压匹配关系焊条直径2.53.24.05.0（mm）电流（A）50-80100-130160-200200-250电压（V）16-1818-2021-2323-25通用焊接工艺(二)8.2 埋弧自动焊工艺8.2.1 酸性焊剂适用于交流或直流电源焊接，碱性焊剂适用于直流电源用反极性焊接。
8.2.2 焊接中、厚板压力容器纵、环缝时，焊丝直径一般为4mm、5mm。
8.2.3 焊接电流与电压的匹配关系见表8.2.3。
表8.2.3 焊接电流与电压的匹配关系焊条电流600-700650-750700-800750-850（A）焊接电压34-3635-3836-4038-42（V）8.3 手工钨极氩弧焊工艺8.3.1 电源种类与极性应根据焊件材料进行选择，一般选用直流正接。
8.3.2 焊丝直径：碳钢和低合金钢及铬钼耐热钢一般为2.5mm，奥氏体不锈钢及其他高合金钢一般为 2.0mm。
钨极直径一般为2.5-4mm，端部形状为90°锥形，通常情况下，氩气流量为8-12L/min，当采用双面通氩保护时，背面氩气流量小于正面氩气流量，一般为4-8L/min。
8.3.3 焊接电流一般为70-110A，电弧电压为9-13V。
8.4 熔化极气体保护焊工艺。
8.4.1 此工艺一般仅适用于焊接碳钢和低合金钢，选用直流反接。
8.4.2 焊丝直径一般为1.2mm，通常情况下CO2流量为5-15L/min。
8.4.3 焊接电流一般为180-220A，电弧电压为18-22V。
9 焊缝表面的形状尺寸及外观要求9.1 焊缝内、外表面的外观应符合以下规定。
9.1.1 焊缝和热影响区表面不得有裂纹、气孔、夹渣、未溶合、未焊透、弧坑和焊瘤等缺陷。
9.1.2 焊缝上的溶渣和两侧的飞溅必须清除干净。
9.1.3 对接焊缝区应平滑过渡，无突变，角接焊缝区应圆滑过渡到母材。
9.2 A、B类接头焊缝的余高e1、e2及宽度，按表9.2、图9.2的规定。
表9.2 焊缝余高及焊缝宽度允许偏差余高e1 e2标准抗拉强度下限值σb≤540MPa的钢材以及Cr-Mo低合金钢材其他钢材单面坡口双面坡口单面坡口双面坡口e1e2e1e2e1e2e1e2 0-10%δs且≤3≤1.50-10%δ1且≤30-10%δ2且≤30-15%δ2且≤4≤1.50-10%δs且≤40-10%δs且≤4宽度不大于坡口外沿宽度同条接头宽度差同类型宽度接头差+8≤4≤89.3 C、D 类焊缝的焊脚高度应符合设计图样要求，当图样无规定时，取焊件中较薄件厚度。
补强圈的焊脚高度：当补强圈厚度≤8mm时，其焊脚高等于补强圈厚度；当补强圈厚度＞8mm时，其焊脚高等于补强圈厚度的70%，且不小于8mm。
9.4 使用标准抗拉强度下限值σb＞540Mpa 的钢材及Cr-Mo低合金钢材和不锈钢材料制造的容器以及焊缝系数取1的容器、低温压力容器，其焊缝表面不得有咬边，其他容器焊缝表面的咬边深度不得大于0.5mm，咬边连续长度不得大于100mm，焊缝两侧咬边总长不得超过该焊缝长度的10%。
9.5 筒节施焊后，应检查焊缝棱角度，其值不得大于（σs/10+2mm），且不大于5mm，同时检查筒节的椭圆度e，应不大于设计内径Di的1%，否则应校圆。
10 焊后工作10.1 对焊缝外观质量进行自检。
10.2 对按规定进行焊缝标识。
焊缝外观质量进行自检。
10.3 按要求填写焊接记录。
按规定进行焊缝标识。
10.4 整理设备，清理现场。
11 说明本通用工艺的规定若与有关标准和图纸的技术要求不一致时，按有关标准和图纸的技术要求执行。
