钢筋混凝土排水管施工方案之欧阳学文创作
工程概述：
欧阳学文
原二道沙河河道中埋设的污水管道影响二道沙河河道改造工程施工，现将其移至河道外。
将其原管道开挖，并使用旧管重新安装，管材不足再行采购。
新管道全长1230米。
工程特点：
1.管材采用承插式Ⅱ级钢筋混凝土管；
2.管道接口直接关系到系统的闭水性能，是排水管道施工的关键工序，必须严格依照设计图纸及有关规范进行施工。
工程材料准备：
1.材料部门按项目经理部的要求：按材料计划清单及时
采购材料。
2.材料应有材质证书，设备应有说明书和合格证。
3.各种材料设备严格按其要求妥善存放保管，在临时征用地建库房及堆放场地。
4.钢筋混凝土排水管定货时应注明管顶覆土深度。
机工具准备：
供应部门按计划清单备齐施工所需的各种机具、工具，
并送到现场或施工驻地。
施工方法：
施工程序：测量放线沟槽开挖地基处理管道平基管道安装接口处理闭水试验分层回填地面恢复。
在垂直方向上采用先深后浅的施工原则。
3.8.3.1测量放线
1.测量放线前由专业测量工程师对甲方提供的控制桩点进行复.测，每隔20米钉设标记桩并加以保护。
3.按设计图中设计边坡坡度算出沟槽上口宽度，然后以两管中心线为准两边平分即为沟槽边线，用白灰作标记，施工按此线开挖管槽。
3.8.3.2沟槽开挖
按设计图纸的要求开挖沟槽，我公司拟采用机械开挖。
1、开挖沟底比设计基底每侧加宽0.5米，以保证基础施工和管道安装有必要的操作空间，开挖弃土置于挖沟边线1米以外，以减少坑壁荷载，避免对坑壁的扰动，保证基坑稳定。
2、沟槽开挖期间还将加强对其标高的的测量，以防止超挖，机械开挖至设计管底标高以上0.2米时，即停止机械作业，改用人工开挖至设计标高。
3、对于较深的沟槽，若有明显的积水现象，将在沟槽边侧设置宽为20cm，深为15cm的排水边沟，并且每隔30米左右在槽底边外设一口径为60cm，深为50cm左右的排水集井，水流坡度大于1%，同时在排水集井处用污水泵进行施工排水。
4、当开挖沟槽深度超过2米，且地质情况较差时，需对开挖坑壁进行支撑。
3.8.3.3地基处理
管沟开挖完毕，如发现管基地质情况良好，则按规定对基底进行整平，清除沟底杂物；如遇软弱地质情况、地下水或下瀑雨等情况。
则应会同建设、设计、监理、质监单位进行研究，确定基础处理方案。
以设计院的设计变更通知的形式明确基础处理方案。
我单位将严格按照设计变更通知的要求，作基础处理的施工。
1、管顶覆土小于4.5米时，根据覆土厚度不同采用相应
的砂基础，详见04S516页811；具体做法和要求详见04S516总说明。
2、管顶覆土大于4.5米时，采用180°混凝土基础，详见04S516页19。
3.8.3.4管道平基
开挖完成并报监理验槽合格后，重新放线定位，采用全站仪控制管道中心线；用J2光学水准仪直接架在沟底测量，每5米一个测站，控制高程，钉设中心桩及高程控制桩，核准后人工进行基底找平。
3.8.3.5管道安装
安管前检验管道成品，质量要求内外表面无露筋、空鼓、蜂窝、裂纹及碰伤等缺陷。
下管时从下游开始，承口位于上游方向，采用吊车安装并设专人指挥。
测量人员跟班作业，负责控制管道中线及高程；校正、稳固管道采用预制砼垫块，禁止使用木屑或碎砖块代替。
3.8.3.6接口处理
管道接口采用橡胶圈材质，安管前将接口部位清洗干净，牵引应缓慢进行，用力均匀，要求顶压均匀紧密，及时校正。
3.8.3.7管道附属井砌筑
1、检查井规格及型号详见102，做法详见02S512及总说明，检查井全部采用暗井形式。
3.8.3.8分层回填及地面恢复
闭水试验合格后立即清底回填，防止暴露时间过长或遇水浸泡。
回填从管道两侧平衡进行，回填土使用均质砂性粘土并分层夯实（每层20cm），管身周围50cm范围内采用打夯机夯实，然后用14T压路机碾压至满足密实度要求为止（胸腔部分填土不小于95%，管顶以上50cm范围内不小于85%，但当管道位于道路下时，应不小于87%，管顶50cm以上范围内不小于95%）。
回填时每压实层进行密实度取样，经检验合格再进行上层回填。
钢筋工程施工方案1之欧阳学文创作
目录欧阳学文一、编制依据二、工程概况三、钢筋连接方式四、施工部署五、施工总体安排六、主要施工方法七、技术质量保证措施八、安全消防措施九、环保与文明施工措施一、编制依据1、雪绒片区棚户区改造（皓顺.壹号院工程）二标段施工图2、《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101）3、《建筑物抗震构造详图》11G32914、《钢筋混凝土构造柱抗震节点详图》03G3635、《混凝土结构施工钢筋排布规则与构造详图》12G9016、《砌体墙结构构造》04G6127、《混凝土结构工程施工质量验收规范》（GB50204）8、《钢筋机械连接通用技术规程》（JGJ107—207）9、《钢筋等强度剥肋滚扎直螺纹连接技术规程》（JGJJGJ 107）10、《钢筋焊接及验收规程》JGJ18二、工程概况1、工程名称：雪绒片区棚户区改造（皓顺·壹号院六期工程）2、工程地点：信都路以东，静庵路西侧、英华大街以南3、工程概况：本工程结构设计使用年限为50年。
建筑抗震设防烈度为七度。
建筑设计防火分类：为一类高层住宅，5#楼为地下2层，地上26层，标准层高2.9m，±0.000为绝对高程61.83m，建筑高度78.8m；57 #商业楼为地下1层，地上2层；6#楼为地下2层，地上27层，标准层高2.9m，±0.000为绝对高程60.83m，建筑高度79.7m；耐火等级一级。
4、建设单位：河北锦鹏房地产开发有限公司设计单位：悉地（北京）国际建筑设计顾问有限公司监理单位: 河北中基华工程项目管理有限公司施工单位：湖北工业建筑总承包集团天华建筑工程公司2、设计概况筏板基础，车库为独立、条形基础、结构形式框架结构，其它住宅均为剪力墙结构。
抗震设计等级为三级，抗震设防烈度7度。
3、钢筋工程概况本工程钢筋级别采用HPB300、HRB400E、HRB500E。
所用钢筋直径见下表，具体以各施工图为准。
12,、14、16双层双向8、10、12、14、16、18、20、22、256、8、10、12、14、166、8、10、12、14、16、18、22、258、10、12、14、16、18、20、22、256、8、10、12、14、三、钢筋连接方式本工程钢筋直径D＜14采用绑扎连接，钢筋直径D≥14水平方向采用直螺纹连接，竖向连接为电渣压力焊连接，接头等级为二级。
给排水管道安装施工工序工艺之欧阳学文创作
UPVC排水管道安装施工工序工艺欧阳学文一、施工工序：安装准备→定位放线→预制加工→干管安装→立管安装→支管安装→卡架安装→管道灌水试验→管道通水通球试验二、施工工艺：1. 施工准备认真熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
有问题及时与设计和有关人员研究解决，办好变更记录。
2. 材料准备及要求(1）管材采用硬质聚氯乙烯UPVC管材及管件粘接。
所用管材及粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜,并有产品合格证及说明书。
所有材料进场时，必须经过监理、甲方检验合格后方可用于工程，严禁不合格材料进入施工现场。
(2）管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。
直管段挠度不大于1%。
管件造型应规矩、光滑,无毛刺。
承口应有梢度,并与插口配套。
3.干管安装在整个楼层施工过程中，应配合土建作好管道穿越墙壁和楼板的预留孔洞。
预留孔洞尺寸按规范规定执行。
管道安装前应检查预留孔洞的位置和标高，并应清除管材和管件的污垢。
首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。
埋入地下时，按设计坐标、标高、坡向，坡度开挖槽沟并夯实。
采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。
施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。
各管段粘连时也必须按粘接工艺依次进行。
全部粘连后，管道要直，坡度均匀，各预留口位置准确。
干管安装完后应做闭水试验，出口用充气橡胶堵封闭，达到不渗漏，水位不下降为合格。
地下埋设管道应先用细砂回填至管上皮100mm，上覆细土，夯实时勿碰损管道。
托吊管粘牢后再按水流方向找坡度。
最后将预留口封严和堵洞。
4.立管安装首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。
安装前清理场地，根据需要支搭操作平台。
将已预制好的立管按编号运到安装部位。
首先清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。
混凝土施工方案之欧阳学文创作
混欧阳学文凝土施工方案建设单位：相城实验中学工程名称：相城实验中学二期工程项目经理：徐峰方案名称：混凝土施工方案方案编号：编制日期：2017年10月昆山市盛新建筑工程有限公司目录一、编制依据11、施组文件12、施工图纸13、主要规范、规程、标准1二、工程概况21、设计概况22、各部位混凝土强度等级5三、施工安排51、混凝土工程质量目标52、人员组织及劳动力安排53、混凝土供应方式选择64、混凝土现场输送、布料方式及机械选择65、现场安排6四、施工准备71、技术准备72、劳动力准备83、施工机械、机具准备94、材料准备95、现场准备10五、主要项目施工方法101、混凝土运输102、混凝土现场泵送103、主要部位混凝土浇筑、振捣104、混凝土养护135、混凝土现场检验及试块制作14六、质量要求141、主控项目142、一般项目15七、其它施工管理措施161、混凝土施工作业过程控制程序162、混凝土控制措施163、季节性施工措施184、成品保护措施195、降低施工成本措施196、安全防护措施207、文明施工措施20附件1：混凝土技术要求22附图1：结构施工阶段施工现场平面布置图错误!未定义书签。
相城实验中学二期工程混凝土施工方案一、编制依据1、施组文件《相城实验中学二期工程施工组织设计》。
2、施工图纸3、主要规范、规程、标准二、工程概况1、设计概况拟建工程位于苏州市相城区。
根据现场总平面图该项目位于春申湖路北侧，玉成路西侧，主要设计概况如下：建筑概况结构概况：2、各部位混凝土强度等级混凝土强度等级表三、施工安排1、混凝土工程质量目标各检验批验收合格率100％，质量合格。
2、人员组织及劳动力安排本工程项目部配备专职混凝土工长进行管理。
混凝土工程施工由其下属专业施工班组进行。
混凝土管理体系如下图示：项目经理：徐峰负责协调各方关系。
执行经理：蔡荣旺对防水工程进度与质量负责。
技术负责人：苏红兰负责组织召开质量会议，检查方案、交底落实情况，组织人员检查验收，监督并指导各组员的工作情况。
钢筋(砼)检查井施工工艺之欧阳学文创作

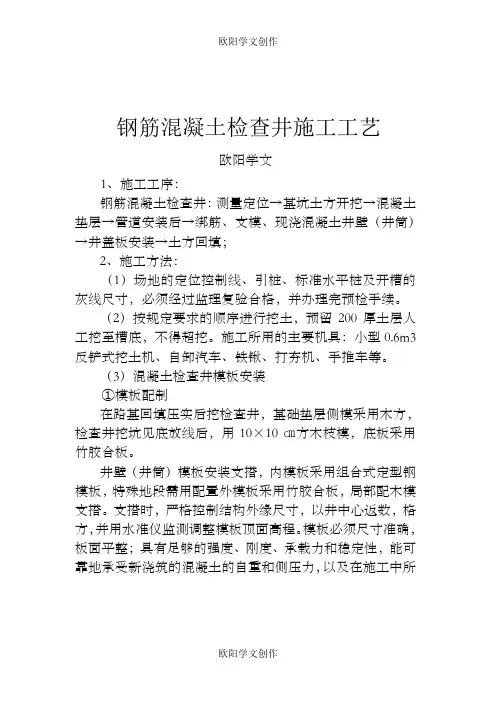

钢筋混凝土检查井施工工艺欧阳学文1、施工工序：钢筋混凝土检查井：测量定位→基坑土方开挖→混凝土垫层→管道安装后→绑筋、支模、现浇混凝土井壁（井筒）→井盖板安装→土方回填；2、施工方法：（1）场地的定位控制线、引桩、标准水平桩及开槽的灰线尺寸，必须经过监理复验合格，并办理完预检手续。
（2）按规定要求的顺序进行挖土，预留200厚土层人工挖至槽底，不得超挖。
施工所用的主要机具：小型0.6m3反铲式挖土机、自卸汽车、铁锹、打夯机、手推车等。
（3）混凝土检查井模板安装①模板配制在路基回填压实后挖检查井，基础垫层侧模采用木方，检查井挖坑见底放线后，用10×10㎝方木枝模，底板采用竹胶合板。
井壁（井筒）模板安装支搭，内模板采用组合式定型钢模板，特殊地段需用配置外模板采用竹胶合板，局部配木模支搭。
支搭时，严格控制结构外缘尺寸，以井中心返数，格方，并用水准仪监测调整模板顶面高程。
模板必须尺寸准确，板面平整；具有足够的强度、刚度、承载力和稳定性，能可靠地承受新浇筑的混凝土的自重和侧压力，以及在施工中所产生的荷载；构造简单，拆装简单，并便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求。
②模板的验收模板安装完毕后，工长组织班组长、操作者进行自检，自检合格后由工长报质量检查员专检，合格后，报监理验收。
自检、专检和交接检均执行质量标准进行验收。
（4）检查井钢筋绑扎①检查井钢筋骨绑扎前，由测量人员将检查井控制线投放在底板混凝土上，并在底板上弹线、布筋。
对于有油渍、铁锈、泥土等的钢筋，清除干净后使用；②钢筋交叉点应用2022#金属丝扎牢，中间部分可隔一绑一，四周三根筋及板筋相接处钢筋要逐根绑牢，接头绑扎应在中心和两端三处扎牢。
③绑扎底板筋的同时绑扎墙壁预留插筋，预留插筋按照井室深一次到位，并要做到位置准确且与底以筋连接牢固。
底板上、下层筋间距使用钢筋排架控制。
预留插筋必须绑扎不少于三道水平筋，内外层筋之间加绑一道排架，确保其稳定。
混凝土专项施工方案之欧阳学文创作
目录欧阳学文1.编制说明11.1.编制目的、适用范围11.2.编制依据11.3.主要规范、规程12.工程概况13.机构组成24.施工安排24.1.劳动组织及职责分工25.施工准备25.1.技术准备25.2.机具、人员准备45.3.材料准备56.主要施工方法及措施66.1.施工段划分66.2.混凝土搅拌66.3.混凝土运输76.4.预拌混凝土运输车台数的选定7 6.5.现场混凝土输送方式的选择8 6.6.混凝土泵送86.7.泵管配备86.8.泵管的固定96.9.施工缝的部位及处理96.10.混凝土浇筑方法107.冬期施工的要求118.质量要求138.1.主控项目138.2.一般项目138.3.允许偏差项目138.4.资料标准148.5.质量通病及防治措施159.安全、环保及文明施工要求22 9.1.安全措施229.2.文明施工措施2410.成品保护251.编制说明1.1.编制目的、适用范围混凝土工程质量是主体结构内在质量中最关键要素，为有效控制混凝土施工中搅拌、运输、浇筑、振捣、养护各环节，确保混凝土密实、表面平整光滑、线条顺直，色泽一致，感观精美，使混凝土工程质量达到设计要求，特编制本方案。
1.2.编制依据石家庄河冶科技电力隧道工程施工图纸、规范标准以及施工现场的实际情况。
1.3.主要规范、规程2.工程概况由北京天润石家庄项目部所承建的电缆隧道段长约600m，隧道宽度分别为2.5m、5.3m、6.3m，基坑最深为10.69m。
电缆隧道顶面标高均为绝对标高，顶面标高最高为52.938m，最低为50.55m，地面绝对标高最高为58.03m，最低为57.69m。
本工程混凝土总量约为3600立左右。
各部位混凝土强度等级见下表3.机构组成4.施工安排 4.1. 劳动组织及职责分工为确保工程按期完成，选择具有高专业素质的劳务队进场承担施工任务，施工人员相对固定不会因节假日等导致劳动力缺乏。
总包项目部人员计划：混凝土工30人，抹灰工10人，泵送工4人，清理工10人，机械维修工1人。
钢筋混凝土检查井施工方案之欧阳学文创作

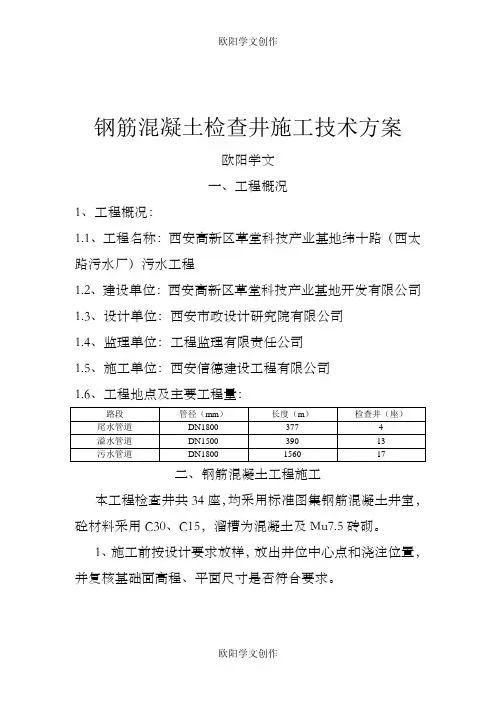

钢筋混凝土检查井施工技术方案欧阳学文一、工程概况1、工程概况：1.1、工程名称：西安高新区草堂科技产业基地纬十路（西太路污水厂）污水工程1.2、建设单位：西安高新区草堂科技产业基地开发有限公司1.3、设计单位：西安市政设计研究院有限公司1.4、监理单位：工程监理有限责任公司1.5、施工单位：西安信德建设工程有限公司1.6、工程地点及主要工程量：二、钢筋混凝土工程施工本工程检查井共34座，均采用标准图集钢筋混凝土井室，砼材料采用C30、C15，溜槽为混凝土及Mu7.5砖砌。
1、施工前按设计要求放样，放出井位中心点和浇注位置，并复核基础面高程、平面尺寸是否符合要求。
2、钢筋工程（1）进场钢筋符合设计和规范要求。
用于工程的钢筋无结疤，不弯曲和没有其它破损。
钢筋保持清洁，无锈蚀、铁屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。
堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大于15㎝.（2）保持钢筋保护层的垫块用于现浇混凝土同等强度、颜色和配合比的混凝土制成。
（3）钢筋的安放要求确保位置正确并牢固的固定，保护钢筋位置的支托为同等钢筋或相应的其他钢制品。
绑扎钢筋的金属丝为2022＃的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，其端头弯入混凝土中。
（4）施工中先将直钢筋切割到要求的长度，由经验丰富的钢筋工进行冷弯。
严格按照施工规范的相关规定进行钢筋的切割、冷弯。
（5）按钢筋焊接及验收规范的规定要求，进行钢筋焊接作业。
（6）无论是在混凝土浇筑之前或以后都不得将已绑扎的钢筋弯曲或拉直。
加工钢筋的允许误差见下表。
钢筋加工允许误差表（7）绑扎底板筋的同时绑扎墙壁预留插筋，预留插筋按照井室深一次到位，并要做到位置准确且与底以筋连接牢固。
底板上、下层筋间距使用钢筋排架控制。
预留插筋必须绑扎不少于三道水平筋，内外层筋之间加绑一道排架，确保其稳定。
3、模板工程（1）模板采用竹胶合板，局部配木模支搭。
钢筋工程专项施工方案之欧阳学文创作
目录欧阳学文一工程概况2二结构概况3三主要部位钢筋类型5四各部位钢筋保护层5五编制依据6六施工部署7七钢筋工程主要施工方法131 钢筋加工施工工艺132 钢筋连接施工工艺173 钢筋安装施工艺30八质量保证体系和保证措施错误!未定义书签。
1 质量保证体系432 钢筋质量保证措施及验收标准443 成品保护措施55九安全保证措施56十环保和文明措施58钢筋工程专项施工方案一工程概况工程名称：碧桂园塘溪源著一期三标段总承包工程建设单位：芜湖碧桂园房地产开发有限公司设计单位：广东博意建筑设计院有限公司勘察单位: 安徽建筑大学勘测设计研究院施工单位：中大建设股份有限公司监理单位：安徽科创工程项目管理有限公司本工程位于芜湖市弋江区弋江南路与大工山路口交叉口，由两栋18层建筑（33#、37#楼）；一栋31层（36#楼）和一栋32层（39#楼）建筑；四栋33层建筑（35#、38#、40#、41#楼）以及一个整体地下室组成，本标段总建筑面积为124246㎡，最大建筑高度97.95m，其中地上建筑面积约10.45万㎡，地下室建筑面积约1.97万㎡。
工程抗震烈度按六度设防，设计合理使用年限：50年。
建筑防火为一类，耐火等级为一级。
质量目标：市标准化。
安全目标：杜绝重大伤亡事故、火灾事故和人员中毒事件的发生。
环保与文明施工：施工现场环保及文明施工执行安徽芜湖市文明工地标准要求。
主楼地下一层（层高分别为：负一层4.9m；），基础底板面标高为4.95m，基础筏板厚有1000mm、1500mm或1600mm，地下车库主要结构层高3.65m，地下室顶板厚300mm。
二结构概况三主要部位钢筋类型四各部位钢筋保护层五编制依据1本工程建筑、结构等施工图纸。
2 本工程施工组织设计3混凝土结构工程施工质量验收规范GB502044建筑地基基础工程施工质量验收规范GB502025建筑工程施工质量验收统一标准GB503006钢筋焊接及验收规程JGJ187钢筋机械连接通用技术规程JGJ1078《混凝土结构施工图平面整体表示方法制图规则和构造详图》16G1011、16G1012、16G10139《混凝土结构剪力墙边缘构件和框架柱构造钢筋选用》404SG33010钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1 11钢筋混凝土用钢第2部分：热轧带肋钢筋GB 1499.2 12钢筋混凝土用钢筋焊接网GB1499.3T13建筑物抗震构造详图03G329114中大建设土建工程施工工艺标准六施工部署1、项目管理机构2、施工段划分按后浇带或各自单体进行划分施工段。
混凝土雨水管施工方案之欧阳语创编
施工计划一、施工工艺丈量放线→开槽、验槽→管道基础→下管、稳管→挖接头工作坑→对口→闭水试验或闭气试验→回填土方二、施工准备1.施工前做好施工图纸的会审，编制施工组织设计及做好技术交底工作。
2.施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后，将了解和掌握的情况标注在图纸上。
3.管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。
三、丈量施工1、丈量控制与管理施工现场的丈量控制网，依据测绘院给定的基准点进行丈量控制网测设，并形成资料，建立施工区域工程丈量控制网。
本工程现场环境及施工条件较为庞杂，丈量精度要求较高。
我公司人员将严格执行岑亮标准，确保工程施测准确，质量优良，认真执行国务院宣布《丈量标记呵护条例》，建立按期和特定的复测、检查及校核制度。
施工丈量应加强自检和施工专业步队之间结合处互检。
基础施工完后，立即将行线，列线和基础中心线引测到基础顶面，标高投测到每个基础上，做到点有名，线有号，标高、标记有数据。
1）丈量平面控制施工时应依照设计图纸统一进行平面定位确定基准控制线，其余控制线均以此为基准。
平面控制点应适工程建筑面积设立永久性标桩和临时性两种标桩。
永久性标桩的埋设应考虑到在施工和生产中能长期保管，不致产生下沉和位移。
标桩的埋深不得浅于0.5m,冻土地区标桩的埋深不得浅于冻土线以下0.5m。
标桩顶面以高于空中设计高程0.3m为宜。
临时性标桩一般以木桩为主，也有采取铁桩和金属管段等，其规格和打入地下的深度依现场条件而定。
木桩打入土中之后，应将桩顶锯平。
为了包管桩位的稳定，可将桩四周浮土挖去，以混凝土将木桩包抄。
永久标桩的形式采取直径30mm以上的粗钢筋，将上端磨平，在上面刻画十字线作为标点，下端弯成钩形，将其浇灌于混凝土之中，桩顶尺寸为150*150mm，桩底尺寸与埋设深度根据具体情况而定。
施测办法：①丈量控制网点的布设必合理，且要稳定牢固。
②丈量控制点要按期进行复核检查并修正其偏差值。
混凝土管道施工方案之欧阳学创编
某公辅设施工程全厂雨排水管线补充工程（一）编制依据一、工程招标文件；二、工程招标内容；三、工程地点：xx省xx市；四、工期：年月日前完工；五、质量：符合设计文件标明的技术标准和施工验收规范；六、国家相关标准及规范；（二）工程概况管道埋设深度1.3m。
管道两侧需插入排水井。
管道材质为混凝土管，接口形式为插接。
（三）施工方案一、施工工艺二、施工准备1.施工前做好施工图纸的会审，编制施工组织设计及做好技术交底工作。
2.施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后，将了解和掌握的情况标注在图纸上。
3.管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。
三、测量施工1、测量控制与管理施工现场的测量控制网，依据甲方给定的基准点进行测量控制网测设，并形成资料，建立施工区域工程测量控制网。
本工程现场环境及施工条件较为复杂，测量精度要求较高。
我公司将严格执行《冶金建筑安装工程施工测量规范》，确保工程施测准确，质量优良，认真执行国务院发布《测量标志保护条例》，建立定期和特定的复测、检查及校核制度。
施工测量应加强自检和两个施工专业队伍之间结合处互检。
基础施工完后，立即将行线，列线和基础中心线引测到基础顶面，标高投测到每个基础上，做到点有名，线有号，标高、标志有数据。
1）测量平面控制施工时应按照设计图纸统一进行平面定位确定基准控制线，其余控制线均以此为基准。
平面控制点应适工程建筑面积设立永久性标桩和临时性两种标桩。
永久性标桩的埋设应考虑到在施工和生产中能长期保存，不致发生下沉和位移。
标桩的埋深不得浅于0.5m,冻土地区标桩的埋深不得浅于冻土线以下0.5m。
标桩顶面以高于地面设计高程0.3m为宜。
临时性标桩一般以木桩为主，也有采用铁桩和金属管段等，其规格和打入地下的深度依现场条件而定。
木桩打入土中之后，应将桩顶锯平。
为了保证桩位的稳定，可将桩四周浮土挖去，以混凝土将木桩包围。
永久标桩的形式采用直径30mm以上的粗钢筋，将上端磨平，在上面刻画十字线作为标点，下端弯成钩形，将其浇灌于混凝土之中，桩顶尺寸为150*150mm，桩底尺寸与埋设深度根据具体情况而定。
排水管道施工方案之欧阳家百创编
第一节、施工测量欧阳家百（2021.03.07）一、施工测量放线1、距离测量：仪器采用经纬仪，测量时照射二次读数取平均值为距离测量值（导线测量时须返方向测量作为校核），二次读数较差不大于10mm。
小范围距离测量采用普通钢尺测距，主要技术要求须满足规范的规定。
（1）采用坐标、经纬仪测量法，测速快、准确和操作简便；能在超远距离内和不同标高位置直接进行施测，不用在施测过程中移动仪器，从而可加快速度，缩短施测工期。
在本工程开工前，会同监理单位及业主对设计单位提供的平面坐标及高程控制网进行闭合复测。
根据已有的高级控制网，结合各施工段走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。
（2）采用经纬仪的后方交会专项功能,通过对两个已知点的观测,得出仪器点的坐标；采用经纬仪的测量距离专项功能，在测临时站点到两已知观测点的距离时加测一个角度，即测站点放在待定点上,在测距离的同时观测该点到两个已知控制点的夹角，这样也可以得出仪器点的坐标。
施工控制网的测量成果为满足要求宜采用较高精密度等级，平面控制网按一级导线网控制；高程控制网按四等水准测量控制。
做好各施工控制点的保护工作，竖立明显的标牌，以防止损坏。
根据施工控制网测放出排水沟中心线的位置，并进行各部位水准测量工作。
控制桩采用双后视极坐标测量的方法进行测放，测量精密度需满足招标文件的有关技术要求，所有测量数据及成果报送监理审核签认方可使用。
（3）管道的起点、终点及转折点称为管道的重点，管道中线定位就是将主点位置测设到地面上去，并用本桩标定。
管线起点及各转折点定出以后，从线路起点开始量距，沿管道中线每隔50m钉一木桩（里程桩）。
根据管线的起点和各沟的挖土中心线，一般每20m测设一点，中心线的投点容差为±10mm，量灰线标明开挖边界。
在测设中线时应同时定出井位等附属结构的位置。
