贯入法检测砂浆抗压强度

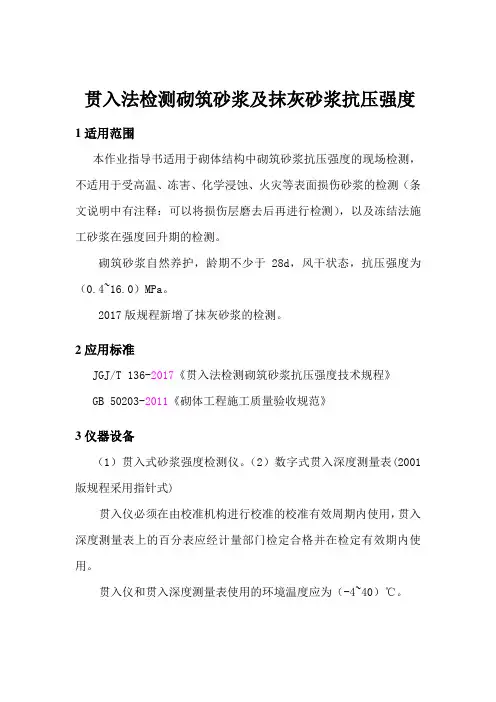

作业指导书——贯入法检测砌筑砂浆及抹灰砂浆抗压强度(按JGJ-T136-2017编制)
贯入法检测砌筑砂浆及抹灰砂浆抗压强度1适用范围本作业指导书适用于砌体结构中砌筑砂浆抗压强度的现场检测，不适用于受高温、冻害、化学浸蚀、火灾等表面损伤砂浆的检测（条文说明中有注释：可以将损伤层磨去后再进行检测），以及冻结法施工砂浆在强度回升期的检测。
砌筑砂浆自然养护，龄期不少于28d，风干状态，抗压强度为（0.4~16.0）MPa。
2017版规程新增了抹灰砂浆的检测。
2应用标准JGJ/T 136-2017《贯入法检测砌筑砂浆抗压强度技术规程》GB 50203-2011《砌体工程施工质量验收规范》3仪器设备（1）贯入式砂浆强度检测仪。
（2）数字式贯入深度测量表(2001版规程采用指针式)贯入仪必须在由校准机构进行校准的校准有效周期内使用，贯入深度测量表上的百分表应经计量部门检定合格并在检定有效期内使用。
贯入仪和贯入深度测量表使用的环境温度应为（-4~40）℃。
4试验步骤4.1 抽检率4.1.1砌筑砂浆抽样按批抽样检测时，应取龄期相近的同楼层、同来源、同种类、同品种和同一强度等级的砌筑砂浆且不超过250m3砌体为一检测单元（即一检验批）；每一检测单元（检验批）抽检数量不应少于砌体总构件数的30%，且不应少于6个构件。
基础砌体可按一个楼层计。
每一构件（单片墙体、柱）应测试16个点。
4.1.2水泥抹灰砂浆抽样a．相同砂浆品种、强度等级、施工工艺的室外抹灰工程，应将龄期相近的每1000m2抹灰面积划分为一个检验批，不足1000m2抹灰面积也应划分为一个检验批；每100 m2抹灰面积，至少检测一次、16个测点。
b．相同砂浆品种、强度等级、施工工艺的室内抹灰工程，应将龄期相近的50个自然间划分为一个检验批，大面积房间和走廊按抹灰面积30m2为一间，不足50间的也应划分为一个检验批，室内应至少抽检10%自然间，并不得少于3间；不足3间应全数检验，每间检测一次、16个测点。
4.2 测点要求a．被检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。
