2018年上海市嘉定区中考物理一模试卷(答案版)
2018年上海嘉定区初三物理一模试题及答案
2018年上海嘉定区初三物理一模试题及答案2013年上海嘉定区初三物理一模试题及答案(满分150分，考试时间100分钟)物理部分考生注意： 1.本试卷物理部分含五大题。
2.答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1.某同学先后对同一面鼓轻敲和重击一下，两次发出声音的A 音调不同。
B 频率不同。
C 音色不同。
D 响度不同。
2.光射到粗糙的桌面上，入射角为30?，反射角为A 0 ?。
B 30 ?。
C 60 ?。
D 90 ?。
3.图1中是四冲程热机气缸工作时的示意图，其中将内能转化为机械能的图是A 图A。
B 图B。
C 图C。
D 图D。
4. 研究并发现通过导体的电流与它两端电压之间的关系，是具有里程碑意义的电学发现，做出这一贡献的科学家是A 安培。
B 牛顿。
C 欧姆。
D 伏特。
5.在研究串联、并联电路时引入“总电阻”所采用的方法中，与下面几例研究方法类似的是A 在研究几个力作用效果时引入“合力”的概念。
B 研究平面镜成像规律。
C 研究光传播路线时引入“光线”。
D 研究液体内部压强与哪些因素有关。
6.甲、乙两小车运动的s—t图像如图2所示。
由图像可知A 甲、乙两车都做匀速直线运动。
B 甲车的速度为2米/秒，乙车的速度为6米/秒。
C 经过3秒，甲、乙两车通过的路程均为6米。
D 经过4秒，甲、乙两车可能相距14米。
7.如图3是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。
手握紧MN时，握力越大电压表的示数越大。
则下列电路中符合这一原理的是A 图A。
B 图B。
C 图C。
D 图D。
8.如图4所示，两个底面积不同的圆柱形容器甲和乙，容器足够高，分别盛有体积相等的煤油和水(ρ煤油ρB>ρ水>ρC>ρD>ρE)进行实验。

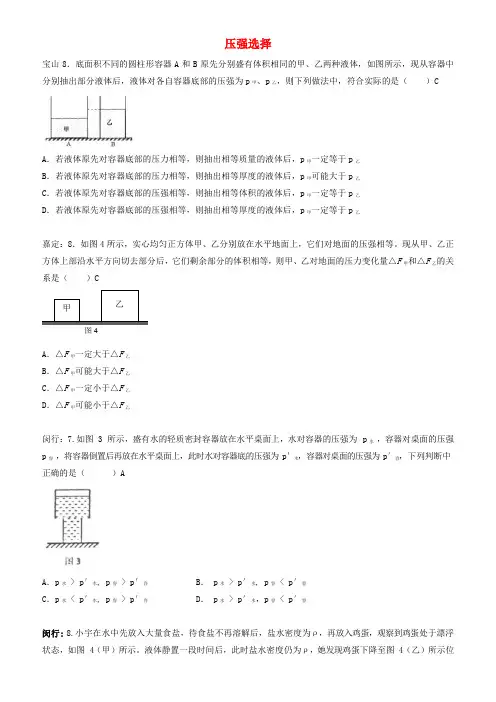

上海市各区2018届中考物理一模试卷按考点分类汇编_压强选择(有答案)
压强选择宝山8．底面积不同的圆柱形容器A和B原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p甲、p乙，则下列做法中，符合实际的是（）CA．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p甲一定等于p乙B．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p甲可能大于p乙C．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p甲一定等于p乙D．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p甲一定等于p乙嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。
现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F甲和△F乙的关系是（）CA．△F甲一定大于△F乙B．△F甲可能大于△F乙C．△F甲一定小于△F乙D．△F甲可能小于△F乙闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为p水，容器对桌面的压强p容，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p′水，容器对桌面的压强为 p′容，下列判断中正确的是（）AA．p水 > p′水, p容 > p′容B． p水 > p′水, p容 < p′容C．p水 < p′水, p容 > p′容D． p水 > p′水，p容 < p′容闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。
液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。
对此过程的判断，正确的是（）CA. 液体对容器底部压强变大，鸡蛋受到浮力不变，重力不变B. 液体对容器底部压强不变，鸡蛋受到浮力变小，重力变小C. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力变大D. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力不变闵行: 10.如图 6 所示，A、B 两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精。
上海市各区2018届中考物理一模试卷按考点分类汇编《伏安法测电阻》(附答案)精选
伏安法测电阻集锦1．甲、乙两位同学做“用电流表、电压表测电阻”实验。
两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A”。
（1）甲同学按照18（a）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到（选填“A”或“B”）端。
（2）甲同学闭合电键，将滑动变阻器的滑片P移到某一位置时，两电表示数如图18（b）所示，由此可知：电压表示数为伏，电流表示数为安。
5101220.43011500.2AV AV0300.6图18（b）（a）（3）甲同学继续移动滑片获取多组数据，其目的是。
（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确（选填“是”或“否”），并简述你的理由：。
物理量电压电流电阻电阻平均值实验序号（伏）（安）（欧）（欧）1 2 313.540.10.340.42///2．为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。
小红和小华分别设计了图12甲、乙所示的实验电路图。
①由设计的电路图可知，他们的实验原理是：________________________；②比较两个实验电路，你认为更为合理的是图______，理由是_____________________；③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。
（a）闭合电键S后，移动滑动变阻器滑片P的过程中，电压表、电流表有示数，但示数变化范围很小，简述产生该现象的原因。
________________________________________（b）请在下表中补上实验数据表格的有关栏目。
3．小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻R x、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。
小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a）、（b）所示。
2018年上海嘉定区初三物理一模试题及答案-文档资料
2018年上海嘉定区初三物理一模试题及答案2019年上海嘉定区初三物理一模试题及答案(满分150分，考试时间100分钟)物理部分考生注意： 1.本试卷物理部分含五大题。
2.答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1.某同学先后对同一面鼓轻敲和重击一下，两次发出声音的A 音调不同。
B 频率不同。
C 音色不同。
D 响度不同。
2.光射到粗糙的桌面上，入射角为30?，反射角为A 0 ?。
B 30 ?。
C 60 ?。
D 90 ?。
3.图1中是四冲程热机气缸工作时的示意图，其中将内能转化为机械能的图是A 图A。
B 图B。
C 图C。
D 图D。
4. 研究并发现通过导体的电流与它两端电压之间的关系，是具有里程碑意义的电学发现，做出这一贡献的科学家是A 安培。
B 牛顿。
C 欧姆。
D 伏特。
5.在研究串联、并联电路时引入“总电阻”所采用的方法中，与下面几例研究方法类似的是A 在研究几个力作用效果时引入“合力”的概念。
B 研究平面镜成像规律。
C 研究光传播路线时引入“光线”。
D 研究液体内部压强与哪些因素有关。
6.甲、乙两小车运动的s—t图像如图2所示。
由图像可知A 甲、乙两车都做匀速直线运动。
B 甲车的速度为2米/秒，乙车的速度为6米/秒。
C 经过3秒，甲、乙两车通过的路程均为6米。
D 经过4秒，甲、乙两车可能相距14米。
7.如图3是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。
手握紧MN时，握力越大电压表的示数越大。
则下列电路中符合这一原理的是A 图A。
B 图B。
C 图C。
D 图D。
8.如图4所示，两个底面积不同的圆柱形容器甲和乙，容器足够高，分别盛有体积相等的煤油和水(ρ煤油ρB>ρ水>ρC>ρD>ρE)进行实验。

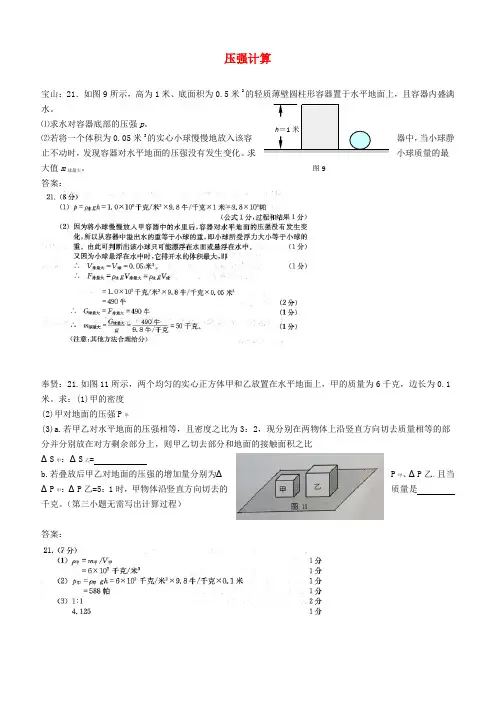

上海市各区2018届中考物理一模试卷按考点分类汇编压强计算【含答案】
压强计算宝山：21．如图9所示，高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。
⑴求水对容器底部的压强p 。
⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。
求小球质量的最大值m 球最大。
答案：奉贤：21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。
求：(1)甲的密度 (2)甲对地面的压强P 甲(3)a.若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比b.若叠放后甲乙对地面的压强的增加量分别为ΔP 甲、ΔP 乙，且当ΔP 甲：ΔP乙=5：1时，甲物体沿竖直方向切去的千克。
（第三小题无需写出计算过程） 答案：图9虹口：22. 如图10所示，轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水.①求水的体积V 水；②求0.1米深处水的压强P 水；③现有质量为4千克的物体，其底面积是容器的一半。
若通过两种方法增大地面受到的压强，并测出压强的变化量，如下表所示.根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的重力G 溢水，若无水溢出请说明理由. 答案：金山：23．如图14所示，底面积为10米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为米2的薄壁柱形容器乙放在水平地面上。
乙容器足够高，内盛有0.1米深的水。
（1）求甲的质量m 甲。
（2）求水对乙容器底部的压强p 水。
（3）现沿水平方向将长方体甲截取一定的厚度，并将截取部分竖直放入乙容器中，使出甲对地面的压强减少量。
答案：静安：22．盛有水的薄壁圆柱形容器置于水平地面，其底面积为2×10-2米2，甲和乙是由同种金属制成、体积不同的圆柱体。

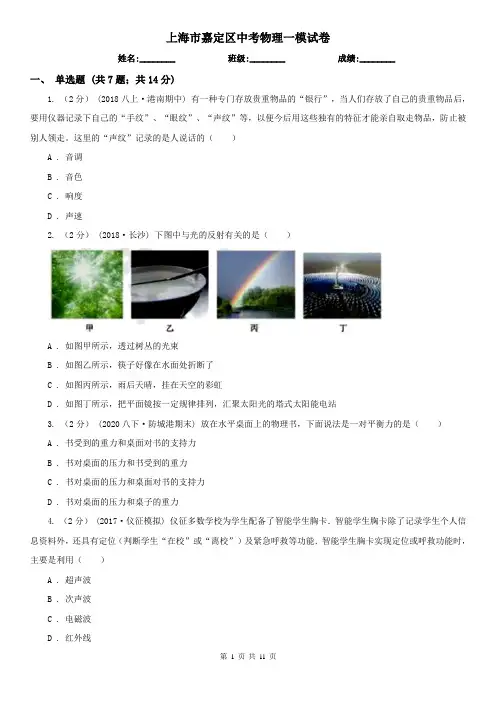

上海市嘉定区中考物理一模试卷
上海市嘉定区中考物理一模试卷姓名:________ 班级:________ 成绩:________一、单选题 (共7题；共14分)1. （2分） (2018八上·港南期中) 有一种专门存放贵重物品的“银行”，当人们存放了自己的贵重物品后，要用仪器记录下自己的“手纹”、“眼纹”、“声纹”等，以便今后用这些独有的特征才能亲自取走物品，防止被别人领走。
这里的“声纹”记录的是人说话的（）A . 音调B . 音色C . 响度D . 声速2. （2分）(2018·长沙) 下图中与光的反射有关的是（）A . 如图甲所示，透过树丛的光束B . 如图乙所示，筷子好像在水面处折断了C . 如图丙所示，雨后天晴，挂在天空的彩虹D . 如图丁所示，把平面镜按一定规律排列，汇聚太阳光的塔式太阳能电站3. （2分） (2020八下·防城港期末) 放在水平桌面上的物理书，下面说法是一对平衡力的是（）A . 书受到的重力和桌面对书的支持力B . 书对桌面的压力和书受到的重力C . 书对桌面的压力和桌面对书的支持力D . 书对桌面的压力和桌子的重力4. （2分）(2017·仪征模拟) 仪征多数学校为学生配备了智能学生胸卡．智能学生胸卡除了记录学生个人信息资料外，还具有定位（判断学生“在校”或“离校”）及紧急呼救等功能．智能学生胸卡实现定位或呼救功能时，主要是利用（）A . 超声波B . 次声波C . 电磁波D . 红外线5. （2分）(2018·河北模拟) 下列物态变化发生的过程中，物质需要吸热的是（）A . 春天，河面的冰层开始消融B . 夏天，从冰箱里拿出来的雪糕会冒“白气”C . 秋天，花草的叶子上挂满了晶莹的露珠D . 冬天，窗玻璃上出现美丽的“窗花”6. （2分）李明同学做电学实验，通过改变滑动变阻器接入电路的电阻大小，测量并记录了多组电压表和电流表的示数，如表所示，根据数据分析，图中所示的电路图可能是（）U/A0.30.60.9 1.2 1.5 1.8I/A0.450.400.350.300.250.20A .B .C .D .7. （2分） (2017九上·番禺期中) 在下列过程中，通过热传递增加物体内能的是（）A . 火车经过铁轨后铁轨的温度升高B . 压缩筒内乙醚，使其燃烧C . 铁棒被太阳晒热D . 夏天室内洒水降温二、填空题 (共10题；共14分)8. （1分）如图所示，为在不同情况下墨水滴入水中后出现的扩散现象．墨水滴入水中发生此现象，说明________ ，同时也可以推理知，物体的内能和________ 有关．9. （1分）(2020·香洲模拟) 2019 年 12 月 27 日 20 时 45 分，长征五号遥三火箭在海南文昌发射中心升空，成功将实践二十号卫星送入预定轨道。
《3份物理试卷》2018年上海市嘉定区中考一轮总复习物理能力测试题
中考物理模拟试卷一、选择题1．如图所示，用一根自重可以忽略不计的撬棒撬动石块，若撬棒C点受到石块的压力为1 500 N，且AB=1.5 m，BC=0.3 m，CD=0.2 m，则撬动石块的力应不小于A．500 N B．300 NC．200 N D．150 N【答案】D【解析】图中求撬动石块所用的最小力，就必须确定出最大动力臂和最小阻力臂，该杠杆可以有两个支点：D点和B点；①D点为支点，则作用在A点的最小力应垂直杠杆斜向上，此时AD为动力臂，CD为阻力臂；②B点为支点，则作用在A点的最小力应垂直杠杆斜向下，此时AB为动力臂，BC为阻力臂；显然第①种情况更省力，根据分析做出图示(如下)；以D为支点，动力臂l1=AD=AB+BC+CD=1.5m+0.3m+0.2m=2m，阻力臂l2=CD=0.2m；由杠杆的平衡条件：F1l1=F2l2，得：F1×2m=1500N×0.2m，即：F1=150N．故ABC错误，D正确．2．下列图象中，能正确反映“物体所受的重力跟它的质量的关系”的是（）A．B．C．D．【答案】B【解析】A．物体质量增大时，物体的重力不变．不符合题意．B．物体的重力和物体的质量是一个一次函数图象，物体的重力跟物体的质量成正比．符合题意．C．物体的重力跟物体的质量之间是二次函数图象．不符合题意．D．物体的质量增大时，物体的重力减小．不符合题意．3．如图所示，不计滑轮重及摩擦，分别用力F1、F2匀速提升同一重物，若力F1、F2在相等时间内对物体所做的功相等，则力F1、F2及其功率P1、P2的大小关系为A．F1>F2P1<P2B．F1>F2P1>P2C．F1>F2 P1=P2D．F1<F2P1<P2【答案】C【解析】由图知道图（a）中是定滑轮，图（b）中是动滑轮，用在不计绳重和摩擦时，物体升高h，若用定滑轮（a）提升物体时，绳子自由端移动的距离为h，若用动滑轮（b）提升物体时，绳子自由端移动的距离为2h，当用定滑轮提升物体时，拉力做功是：W1 =F1 s=Fh，当用动滑轮提升物体时，拉力做功是：W2 =F2 s=2F2 h，因为若力F1、F2在相等时间内对物体所做的功相等，即W1 =W2，所以F1 =2F2，即F1＞F2，又因为时间相同，由P=Wt知道，P1 =P2，故只有C符合题意。
上海市各区2018届中考物理一模试卷按考点分类汇编压强计算-附答案
压强计算宝山：21．如图9所示，高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。
⑴求水对容器底部的压强p 。
⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。
求小球质量的最大值m 球最大。
答案：奉贤：21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。
求：(1)甲的密度 (2)甲对地面的压强P 甲(3)a.若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比b.若叠放后甲乙对地面的压强的增加量分别为ΔP 甲、ΔP 乙，且当ΔP 甲：ΔP乙=5：1时，甲物体小题无需写出计算过程） 答案：图9虹口：22. 如图10所示，轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水. ①求水的体积V 水；②求0.1米深处水的压强P 水；③现有质量为4千克的物体，其底面积是容器的一半。
若通过两种方法增大地面受到的压强，并测出压强的变化量，如下表所示.根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的重力G 溢水，若无水溢出请说明理由. 答案：金山：23．如图14所示，底面积为10米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为米2的薄壁柱形容器乙放在水平地面上。
乙容器足够高，内盛有0.1米深的水。
（1）求甲的质量m 甲。
（2）求水对乙容器底部的压强p 水。
（3）现沿水平方向将长方体甲截取一定的厚度，并将截取部分竖直放入乙容器中，使得水对容器底部的压强最大，且长方体甲对地面的压强减少量最小，请求出甲对地面的压强减少量。
答案：静安：22．盛有水的薄壁圆柱形容器置于水平地面，其底面积为2×10-2米2，甲和乙是由同种金属制成、体积不同的圆柱体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
嘉定区2017学年第一学期九年级期终学业质量调研测试（满分150分，考试时间100分钟）物 理 部 分考生注意： 1．本试卷物理部分含五大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．上海地区1月份的日平均气温约为A ．－10℃B ．5℃C ．15℃D ．20℃ 2．青春期后，男生的声音变得“低沉”了，这里的“低”主要指的是 A ．音调 B ．响度 C ．振幅 D ．音色 3．舞蹈演员利用平面镜矫正舞姿，当她向远离平面镜方向移动时，镜中的像 A ．变小 B ．不变 C ．变大 D ．先变大再变小 4．下列装置及器材中，不属于应用连通器原理的是A ．液位计B ．茶壶C ．抽水机D ．船闸 5．如图1所示的各种现象中，主要说明分子间存在引力的是6．甲、乙两物体重力均为G ，将它们挂于测力计下，使它们沿竖直方向做直线运动，图2所示为甲、乙物体运动时的s-t 图像。
则A ．甲的速度小于乙的速度B ．6秒时，甲、乙的距离为0.3米C ．甲、乙所受合力相同D ．甲所受拉力大于乙所受拉力图1B ．抽去玻璃板后，两瓶中的气体逐渐混合均匀空气 玻璃板 二氧化氮C ．长时间压紧在一起，铅和金会互相渗透铅板金板D ．端面磨平的铅块压紧后能吊起大钩码冷水热水A ．滴在热水中的墨水 比在冷水中运动快图3R 1 PA 1VAR 2S 00.2 0.4 0.6 0.8甲乙s /米 图2图4乙甲图7图6图57．如图3所示，电源电压保持不变。
闭合电键S ，当滑动变阻器滑片P 向右移动时，不变的是：① 电流表A 的示数；② 电压表V 的示数；③ 电流表A 与A 1示数的差值；④ 电压表V 与电流表A 示数的比值。
A ．只有①B ．只有②C ．②③D ．②③④8．两个足够高底面积不同的圆柱形容器中分别盛有质量相等的甲、乙两种不同液体，如图4所示(S 甲>S 乙)。
若在两容器中分别注入相等高度的甲、乙两种液体后，则以下关于液体的密度ρ甲、ρ乙及此时液体对容器底部压强p 甲、p 乙的判断正确的是A ．ρ甲>ρ乙，p 甲>p 乙B ．ρ甲>ρ乙，p 甲<p 乙C ．ρ甲<ρ乙，p 甲>p 乙D ．ρ甲<ρ乙，p 甲<p 乙二、填空题（共26分）请将结果填入答题纸的相应位置。
9．上海地区家庭电路的电压是（1） 伏，家里的照明灯与电饭煲是（2） （选填“串联”或“并联”）连接的。
某款移动电源上标有“20000mAh ”的字样，其中“mAh ”是物理量（3） 的单位。
10．如图5所示，国产大飞机C919起飞时，以航站楼为参照物，它是（4） （选填“运动”或“静止”）的。
C919首次远距离飞行中的高度可达7800米，与起飞前相比，此高度处大气压强的值（5） ，飞机的惯性 （6） （后两空均选填“增大”、“不变”或“减小”）。
11．水的比热容为4.2×103焦/（千克·℃），2千克水温度升高5℃吸收的热量为（7）焦；质量相等的铜块和铁块（c 铁＞c 铜）吸收相等的热量，（8） （选填“铜块”或“铁块”）升高的温度高。
图6所示的是汽油机工作的（9） 冲程。
12．2017国际滑联短道速滑世界杯上海站比赛受到市民的热情关注。
如图7所示，运动员用力蹬地后便能加速向前，这是因为力可以改变物体的（10） ，此过程中，运动员的动能（11） （选填“增大”、“不变”或“减小”）。
由于与冰面摩擦，冰刀的温度升高，这是通过（12）方式增加了冰刀的内能。
13．图8中的（13） （选填“甲”或“乙”）滑轮是动滑轮。
若物体A 、B 重力均为100牛，物体A 在10秒内被匀速向上提升了1米，物体B 在5秒内被匀速向上提升了1米，不计滑轮重及摩擦。
拉力F 1做的功为（14）焦，拉力F 1和F 2做功的功率P 1（15）P 2（选填“大于”、“等于”或“小于”）。
图10α空气 玻璃14．某导体两端的电压为8伏时，通过该导体的电流为0.4安，10秒内通过该导体横截面的电荷量为（16）库，导体的电阻为（17） 欧。
若该导体两端的电压为10伏时，其电阻为（18）欧。
15．在图9所示的电路中，电源电压为U 保持不变。
闭合电键S 后，电路正常工作。
一段时间后，小灯L 突然熄灭，只有一个电压表有示数。
若电路中只有一处故障，且只发生在灯L 或电阻R 上，请根据相关信息，写出发生故障后各电表的示数及相对应的故障。
（19） 。
16．某小组同学在探究光的折射规律时，意外发现：当光沿某方向从半圆玻璃砖射向空气时，折射光消失而反射光却变得更亮，如图10所示，老师告诉他们这是光的全反射现象。
课后，他们查到光从玻璃射向空气时的一些数据如下表。
①分析上表中的光从玻璃斜射向空气时，反射能量与入射角大小的关系可知：光从玻璃斜射向空气时， （20） ，当入射角≥（21） 时，就发生了全反射现象。
②根据光的折射规律，请猜想当光从空气斜射向玻璃时， （22） （选填“能”或“不能”）发生全反射现象，理由是 （23） 。
三．作图题（共8分）请将图直接画在答题纸的相应位置，作图必须使用2B 铅笔。
17．如图11所示，根据反射光线OB 画出入射光线AO ，并标出入射角及其度数。
18．在图12中，重为10牛的均匀球体保持静止，用力的图示法画出该球受到的拉力F 。
19．在图13所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上。
要求：①灯L 1、L 2并联；②电流表只测量通过灯L 1的电流。
四．计算题（共22分）入射角α 0° 10° 20° 30° 40° 41.2° 41.8° 42° 折射角β 0° 15.2° 30.9° 48.6° 74.6° 81° 90° ／ 反射能量5%7%26%43%77%84%100%100%图9RV 2V 1 S L图11B30 图12L 1L 20.6 3A图13（a ） （b ）甲F 1AF 2 乙B图14（a ）10（b ）请将计算过程和答案写入答题纸的相应位置。
20．金属球浸没在水中，排开水的体积为1×10 3米3，求：金属球受到的浮力大小F 浮。
21．在图14（a ）所示的电路中，电源电压为18伏且保持不变，电阻R 1的阻值为15欧，滑动变阻器R 2上标有“50Ω 2Α”字样。
闭合电键S 后，移动滑动变阻器的滑片P ，求：①若电流表示数为0.1A 时，电阻R 1两端的电压U 1。
②电流表A 最大示数I 。
③当电压表V 的示数如图14（b ）所示时，滑动变阻器连入电路中的电阻R 2。
22．如图15所示，薄壁轻质圆柱形容器甲和均匀实心圆柱体乙置于水平桌面上。
甲容器高为3h ，底面积为2S ，内盛有深为2h 的水；圆柱体乙高为4h ，底面积为3S 。
① 若甲容器中水的体积为4×10-3米3，求水的质量m 水。
② 若h 等于0.1米，求水对甲容器底部的压强p 水。
③ 现沿竖直方向在圆柱体乙上切去底面积为S 的部分，并将切去部分竖直置于容器甲的水中后，自然静止沉在容器底部，此时甲容器对水平桌面的压强p 容′与切去后的乙对水平桌面的压强p 乙′之比为5:8。
求圆柱体乙的密度ρ乙。
五．实验题（共18分）图15乙甲请根据要求在答题纸的相应位置作答。
23．如图16（a ）所示，弹簧测力计的量程为 （1） 牛，读数为 （ 2） 牛。
图16（b ）所示实验装置的名称为 （3） ；在电学实验中，连接电路时电键应处于 （4） （选填“断开”或“闭合”）状态。
24．做“探究凸透镜成像规律”的实验时，要调整透镜和光屏的中心大致与烛焰的中心在同一高度，目的是 （5） 。
如图17所示，将焦距为10厘米的凸透镜置于光具座的C 点处，将蜡烛置于A 点，应在 （6） 间移动光屏找像（选填“AB ”、“BC ”、“CD ”、“DE ”或“EF ”），直至光屏上的像清晰为止。
“探究物质的质量与体积的关系”的实验，所需测量的物理量是 （7） ，实验需对 （8） 物质进行多次测量（选填“一种”或“多种”）。
25．小李做“用电流表、电压表测电阻”的实验，实验器材齐全并完好，电源由几节新干电池组成，且电压保持不变。
他正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。
闭合电键后，两电表示数如图18（a ）、（b ）所示。
接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零。
经过思考，他重新正确连接电路，操作步骤正确。
闭合电键后，两电表指针所在位置仍与图18（a ）、（b ）一致。
他记下此时的电压、电流值作为实验中的第一组测量数据。
小李由于记录不规范，他将正确测得的另两组实验数据记录在草稿纸上，如图19所示。
①调整电路后，图18（a ）中电流表的示数为 （9） 安，本实验所用的电源电压为 （10） 伏，滑动变阻器的最大阻值为 （11） 欧②根据记录的数据信息，计算出待测电阻的平均值是 （12） 欧。
（精确到0.1欧）③另一组同学在实验中，由于操作不当将滑动变阻器烧坏，若没有可替换的其他滑动变阻器，为了顺利完成实验，他们可以采取的操作方法是 （13） 。
26．某小组同学通过实验研究圆柱体浸入液体的过程中测力计示数F 的变化情况。
如（a ） （b ）图16测力计 单位:N012345012345C ABD E F 0 1020 304050 60 708090 cm图17图18（a ） （ 0.3安0.44安1.6伏2.3伏图19图20所示，他们将高H 为0.10米的圆柱体甲挂在测力计下，逐步改变其下表面到液面的距离h ，读出相应的测力计示数F ，并将h 和F 记录在表一中。
然后，他们变换液体重复实验，将数据记录在表二中。
为进一步研究F 和h 关系，他们计算了每一次实验时F 的变化量∆F ，并将结果分别记录在表一和表二中。
①分析比较实验序号1～5（或8～12）数据中F 和h 的关系及相关条件，可得出的初步结论是：在圆柱体浸入同种液体的过程中，当h ＜H 时， （14） 。
②分析比较实验序号 （15） 数据中F 和h 的关系及相关条件，发现测力计的示数F 不再随浸入的深度h 的增大而变化。
原因是： （16） 。
③分析比较实验序号1～5或8～12中△F 与h 的数据及相关条件，可得出的初步结论是 （17） 。
