场效应管的识别分类测量
场效应管的识别分类测量
一、符号："Q、VT" ，场效应管简称ＦＥＴ，是另一种半导体器件，是通过电压来控制输出电流的，是电压控制器件
场效应管分三个极：
Ｄ极为漏极（供电极）
Ｓ极为源极（输出极）
Ｇ极为栅极（控制极）
Ｄ极和Ｓ极可互换使用
场效应管图例：
二、场效应管的分类：
场效应管按沟道分可分为Ｎ沟道和Ｐ沟道管（在符号图中可看到中间的箭头方向不一样）。
按材料分可分为结型管和绝缘栅型管，绝缘栅型又分为耗尽型和增强型，一般主板上大多是绝缘栅型管简称ＭＯＳ管，并且大多采用增强型的Ｎ沟道，其次是增强型的Ｐ沟道，结型管和耗尽型管几乎不用。
三、场效应管的特性：
1、工作条件：Ｄ极要有供电，Ｇ极要有控制电压
2、主板上的场管Ｎ沟道多，Ｇ极电压越高，Ｓ极输出电压越高
3、主板上的场管Ｇ极电压达到12Ｖ时，ＤＳ完全导通，个别主板上5Ｖ导通
4、场管的ＤＳ功能可互换
Ｎ沟道场管的导通截止电压：
导通条件：ＶＧ>;ＶＳ，ＶＧＳ=0.45--3Ｖ时，处于导通状态，且ＶＧＳ越大，ＩＤ越大
截止条件：ＶＧ<;ＶＳ，ＩＤ没有电流或有很小的电流
四、场效应管的作用：
放大、调制、谐振、开关
五、场效应管的测量及好坏判断
1、测量
极性及管型判断
红笔接Ｓ、黑笔接Ｄ值为（300-800）为Ｎ沟道
红笔接Ｄ、黑笔接Ｓ值为（300-800）为ｐ沟道
如果先没Ｇ、Ｄ再没Ｓ、Ｄ会长响，表笔放在Ｇ和最短脚相连放电，如果再长响为击穿
贴片场管与三极管难以区分，先按三极管没，如果不是按场管测
场管测量时，最好取下来测，在主板上测量会不准
2、好坏判断
测Ｄ、Ｓ两脚值为（300-800）为正常，如果显示"０"且长响，场管击穿；如果显示"１"，场管为开路
软击穿(测量是好的，换到主板上是坏的），场管输出不受G极控制。
六、场管的代换原则（只适合主板）
场管代换只需大小相同，分清Ｎ沟道Ｐ沟道即可
功率大的可以代换功率小的
技嘉主板的场管最好原值代换
七、主板上常见的场管型号
N沟道：
702、712、G16、SG、SS、7EW、12KSH、72KGG、KF
中等大小的场管：3055、09N05、40N03、45N03
外型较大的场管：L3103S、K3296、K3289、6030、7030
55N03、76139D、76129S、10N03、15M03 F827、F841、BPS100
P沟道：
352A、356。
常用场效应管的种类与识别
常用场效应管的种类与识别场效应管（Field Effect Transistor，FET）是一种半导体电子器件，主要用于放大和开关电路中。
根据FET的工作原理和结构不同，常用的场效应管主要有三种类型：结型场效应管（JFET）、金属氧化物半导体场效应管（Metal-Oxide-Semiconductor FET，MOSFET）和绝缘栅双极型晶体管（Insulated-gate Bipolar Transistor，IGBT）。
下面将详细介绍这三种常用的场效应管以及它们的识别方法。
1.结型场效应管（JFET）：结型场效应管是最早发展的一种场效应管，其结构简单，用途广泛。
根据导电型别的不同，可分为N沟道（N-Channel）和P沟道（P-Channel）两类。
结型场效应管的导通主要是通过沟道中的少数载流子进行的。
其主要特点包括输入电阻较高、噪声较低、电路稳定性好等。
JFET的识别方法：（1）引脚识别：JFET有三个引脚，即源极（source）、栅极（gate）和漏极（drain）。
可以使用万用表的电阻档位来测量两两引脚间的电阻大小，栅源电阻较大，约为数兆欧姆，漏源电阻较小，约为几千欧姆，可以根据这些特点来判断引脚的功能。
（2）标识识别：通常JFET上会有标志性的标识，例如“2N”或“BF”等，通过这些标识可以辨认出具体的型号和制造商。
（3）参数识别：可以通过查阅JFET的参数手册或型号手册，了解其具体的参数范围和特性，从而辨认出具体的JFET型号。
2.金属氧化物半导体场效应管（MOSFET）：金属氧化物半导体场效应管是应用最为广泛的一种场效应管，也是目前集成电路中使用最多的晶体管。
根据栅极结构的不同，可以分为增强型MOSFET和耗尽型MOSFET两种。
增强型MOSFET的导通需要在栅极上施加正电压，而耗尽型MOSFET的导通则需要在栅极上施加负电压。
MOSFET的识别方法：（1）引脚识别：MOSFET有三个引脚，即源极（source）、栅极（gate）和漏极（drain）。
场效应管万用表检测
场效应管万用表检测IGBT有三个电极, 分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极E(也称源极)一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。
具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。
当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。
因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极G。
也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。
当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。
若两次测出的电阻值均很大，说明是PN结的反向，即都是反向电阻，可以判定是N沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向PN结，即是正向电阻，判定为P沟道场效应管，黑表笔接的也是栅极。
若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。
（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。
具体方法：首先将万用表置于R×10或R×100档，测量源极S与漏极D之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。
然后把万用表置于R×10k档，再测栅极G1与G2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。
场效应管好坏测量
场效应管好坏测量1．判定栅极G将万用表拨至R×1k档分别测量三个管脚之间的电阻。
若发现某脚与其字两脚的电阻均呈无穷大，并且交换表笔后仍为无穷大，则证明此脚为G极，因为它和另外两个管脚是绝缘的。
2．判定源极S、漏极D由图1可见，在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S 极与D极。
用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
3．测量漏-源通态电阻RDS（on）将G-S极短路，选择万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。
由于测试条件不同，测出的RDS（on）值比手册中给出的典型值要高一些。
例如用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典型值）。
检查跨导将万用表置于R×1k（或R×100）档，红表笔接S极，黑表笔接D极，手持螺丝刀去碰触栅极，表针应有明显偏转，偏转愈大，管子的跨导愈高。
注意事项：（1）VMOS管亦分N沟道管与P沟道管，但绝大多数产品属于N沟道管。
对于P沟道管，测量时应交换表笔的位置。
（2）有少数VMOS管在G-S之间并有保护二极管，本检测方法中的1、2项不再适用。
（3）目前市场上还有一种VMOS管功率模块，专供交流电机调速器、逆变器使用。
例如美国IR公司生产的IRFT001型模块，内部有N沟道、P沟道管各三只，构成三相桥式结构。
（4）现在市售VNF系列（N沟道）产品，是美国Supertex公司生产的超高频功率场效应管，其最高工作频率fp=120MHz，IDSM=1A，PDM=30W，共源小信号低频跨导gm=2000μS。
适用于高速开关电路和广播、通信设备中。
（5）使用VMOS管时必须加合适的散热器后。
以VNF306为例，该管子加装140×140×4（mm）的散热器后，最大功率才能达到30W。

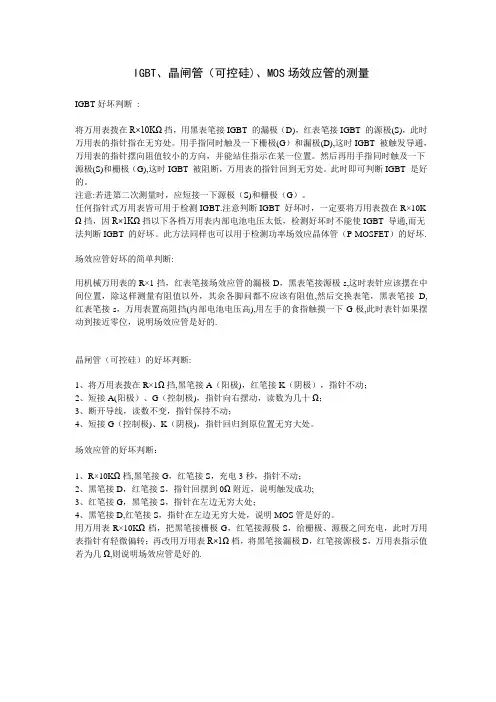

IGBT、晶闸管(可控硅)、MOS场效应管的测量
IGBT、晶闸管（可控硅)、MOS场效应管的测量IGBT好坏判断:将万用表拨在R×10KΩ挡，用黑表笔接IGBT 的漏极（D)，红表笔接IGBT 的源极(S)，此时万用表的指针指在无穷处。
用手指同时触及一下栅极(G）和漏极(D),这时IGBT 被触发导通，万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。
然后再用手指同时触及一下源极(S)和栅极（G),这时IGBT 被阻断，万用表的指针回到无穷处。
此时即可判断IGBT 是好的。
注意:若进第二次测量时，应短接一下源极（S)和栅极（G）。
任何指针式万用表皆可用于检测IGBT.注意判断IGBT 好坏时，一定要将万用表拨在R×10K Ω挡，因R×1KΩ挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT 导通,而无法判断IGBT 的好坏。
此方法同样也可以用于检测功率场效应晶体管（P-MOSFET）的好坏.场效应管好坏的简单判断:用机械万用表的R×1挡，红表笔接场效应管的漏极D，黑表笔接源极s,这时表针应该摆在中间位置，除这样测量有阻值以外，其余各脚问都不应该有阻值,然后交换表笔，黑表笔接D,红表笔接s，万用表置高阻挡(内部电池电压高),用左手的食指触摸一下G极,此时表针如果摆动到接近零位，说明场效应管是好的.晶闸管（可控硅）的好坏判断:1、将万用表拨在R×1Ω挡,黑笔接A（阳极)，红笔接K（阴极），指针不动；2、短接A(阳极）、G（控制极)，指针向右摆动，读数为几十Ω；3、断开导线，读数不变，指针保持不动；4、短接G（控制极)、K（阴极)，指针回归到原位置无穷大处。
场效应管的好坏判断：1、R×10KΩ档,黑笔接G，红笔接S，充电3秒，指针不动；2、黑笔接D，红笔接S，指针回摆到0Ω附近，说明触发成功;3、红笔接G，黑笔接S，指针在左边无穷大处；4、黑笔接D,红笔接S，指针在左边无穷大处，说明MOS管是好的。
常用场效应管的种类与识别
常用场效应管的种类与识别一、什么是场效应管场效应晶体管（Field Effect Transistor，FET）简称场效应管。
这种晶体管由多数载流子参与导电，也称为单极型晶体管，它属于电压控制型半导体元件。
具有输入阻抗高、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点。
场效应管分结型、绝缘栅型两大类。
结型场效应管（JFET）因有两个PN结而得名；绝缘栅型场效应管（JGFET）则因栅极（闸极）与其他电极完全绝缘而得名。
按沟道半导体材料的不同，场效应管又分为N沟道和P沟道两种。
P沟道场效应管的工作原理与N沟道场效应管完全相同，只不过导电的载流子不同，供电电压极性不同而已，这如同三极管有NPN型和PNP型一样。
同普通三极管一样，场效应管也有三个引脚，分别是门极（又称栅极）、源极、漏极3个端子。
场效应管可看做一只普通三极管，栅极（闸极）G对应基极B，漏极D对应集电极C，源极S对应发射极E（N沟道对应NPN型晶体管，P沟道对应PNP晶体管）。
二、常用场效应管的种类与识别目前应用最为广泛的是绝缘栅型场效应管，简称MOS管或简称MOSFET（Met al Oxide Semiconductor FET，即金属-氧化物-半导体场效应管），这里就侧重介绍绝缘栅型场效应管的相关知识与测量方法。
1、常用场效应管的种类（1）小功率场效应管常用的小功率场效应管主要有TO-92封装和SOT-23、SOT-223等封装形式。
采用TO-92封装的场效应管型号常用的有2N7002、BSP254、BS170、1N60等。
这种场效应管主要用在放大、电子开关电路中。
TO-92封装场效应管的实物如图1所示。
图1 TO-92封装场效应管采用SOT-23封装的有代码为K1N、K72、K7A、K7B的2N7002（N沟道）、代码为335的FDN335N（N沟道）、NDS356AP（P沟道）等型号。
这种场效应管主要用在放大、电子开关电路中。
6.场效应管识别与测量详解
O
-2 V
2
VDS /V
ID 只受 VGS 控制，而与 VDS 近似无关。
数学模型：
V GS I D I DSS 1 V GS(off)
在饱和区，JFET 的 ID 与 VGS 之间也满足平方律关 系，但由于 JFET 与 MOS 管结构不同，故方程不同。
利用半导体内的电场效应，通过栅源电压 VGS 的变化，改变阻挡层的宽窄，从而改变导电沟道的 宽窄，控制漏极电流 ID。 综上所述，JFET 与 MOSFET 工作原理相似， 它们都是利用电场效应控制电流，不同之处仅在于 导电沟道形成的原理不同。
3、 结型场效应管特性曲线 伏安特性曲线
NJFET 输出特性
截止区
ID = 0 以下的工作区域。 条件： VGS < VGS(th) 沟道未形成时的工作区 特点： IG 0，ID 0
O ID/mA VDS = VGS – VGS(th)
VGS = 5 V
4.5 V 4V 3.5 V VDS /V
相当于 MOS 管三个电极断开。
击穿区
• VDS 增大到一定值时漏衬 PN 结雪崩击穿 ID 剧增。 • VDS 沟道 l 对于 l 较小的 MOS 管 穿通击穿。
10、场效应管的特性 曲线
NEMOS 管输出特性曲线
非饱和区
沟道预夹断前对应的工作区。 条件： 特点：
ID/mA VDS = VGS – VGS(th) VGS = 5 V 4.5 V
VGS > VGS(th) V DS < VGS – VGS(th)
O
4V 3.5 V
VDS /V
ID 同时受 VGS 与 VDS 的控制。
场效应管的识别分类及测量
场效应管的识别分类及测量一、符号：“Q、VT”，场效应管简称ＦＥＴ，是另一种半导体器件，是通过电压来控制输出电流的，是电压控制器件场效应管分三个极：Ｄ极为漏极（供电极）Ｓ极为源极（输出极）Ｇ极为栅极（控制极）Ｄ极和Ｓ极可互换使用场效应管图例：二、场效应管的分类：场效应管按沟道分可分为Ｎ沟道和Ｐ沟道管（在符号图中可看到中间的箭头方向不一样）。
按材料分可分为结型管和绝缘栅型管，绝缘栅型又分为耗尽型和增强型，一般主板上大多是绝缘栅型管简称ＭＯＳ管，并且大多采用增强型的Ｎ沟道，其次是增强型的Ｐ沟道，结型管和耗尽型管几乎不用。
三、场效应管的特性：1、工作条件：Ｄ极要有供电，Ｇ极要有控制电压2、主板上的场管Ｎ沟道多，Ｇ极电压越高，Ｓ极输出电压越高3、主板上的场管Ｇ极电压达到12Ｖ时，ＤＳ完全导通，个别主板上5Ｖ导通4、场管的ＤＳ功能可互换Ｎ沟道场管的导通截止电压：导通条件：ＶＧ>ＶＳ，ＶＧＳ=0.45--3Ｖ时，处于导通状态，且ＶＧＳ越大，ＩＤ越大截止条件：ＶＧ<ＶＳ，ＩＤ没有电流或有很小的电流四、场效应管的作用：放大、调制、谐振、开关五、场效应管的测量及好坏判断1、测量极性及管型判断红笔接Ｓ、黑笔接Ｄ值为（300-800）为Ｎ沟道红笔接Ｄ、黑笔接Ｓ值为（300-800）为ｐ沟道如果先没Ｇ、Ｄ再没Ｓ、Ｄ会长响，表笔放在Ｇ和最短脚相连放电，如果再长响为击穿贴片场管与三极管难以区分，先按三极管没，如果不是按场管测场管测量时，最好取下来测，在主板上测量会不准2、好坏判断测Ｄ、Ｓ两脚值为（300-800）为正常，如果显示“０”且长响，场管击穿；如果显示“１”，场管为开路软击穿(测量是好的，换到主板上是坏的），场管输出不受G极控制。
六、场管的代换原则（只适合主板）场管代换只需大小相同，分清Ｎ沟道Ｐ沟道即可功率大的可以代换功率小的技嘉主板的场管最好原值代换七、主板上常见的场管型号N沟道：702、712、G16、SG、SS、7EW、12KSH、72KGG、KF中等大小的场管：3055、09N05、40N03、45N03外型较大的场管：L3103S、K3296、K3289、6030、703055N03、76139D、76129S、10N03、15M03F827、F841、BPS100P沟道：352A、356。
场效应管的识别与测量教案
备课教案第周课题场效应管的测量所需课时 3教学目的1、结型场效应管的管脚识别与检测方法2、VMOS场效应管的检测方法重点结型场效应管、VMOS场效应管的检测方法难点结型场效应管、VMOS场效应管各极的判别方法教学过程：一、复习：1、场效应管的工作原理2、场效应管的主要参数二、新课讲授：一、1.场效应晶体管分类2.目前常用的结型场效应管和MOS型绝缘栅场效应管的管脚顺序如下图所示。
二、1、结型场效应管的管脚识别场效应管的栅极相当于晶体管的基极，源极和漏极分别对应于晶体管的发射极和集电极。
将万用表置于R×1k档，用两表笔分别测量每两个管脚间的正、反向电阻。
当某两个管脚间的正、反向电阻相等，均为数KΩ时，则这两个管脚为漏极D 和源极S（可互换），余下的一个管脚即为栅极G。
对于有4个管脚的结型场效应管，另外一极是屏蔽极（使用中接地）。
2、判定栅极用万用表黑表笔碰触管子的一个电极，红表笔分别碰触另外两个电极。
若两次测出的阻值都很小，说明均是正向电阻，该管属于N沟道场效应管，黑表笔接的也是栅极。
制造工艺决定了场效应管的源极和漏极是对称的，可以互换使用，并不影响电路的正常工作，所以不必加以区分。
源极与漏极间的电阻约为几千欧。
注意不能用此法判定绝缘栅型场效应管的栅极。
因为这种管子的输入电阻极高，栅源间的极间电容又很小，测量时只要有少量的电荷，就可在极间电容上形成很高的电压，容易将管子损坏。
3、估测场效应管的放大能力将万用表拨到R×100档，红表笔接源极S，黑表笔接漏极D，相当于给场效应管加上1.5V的电源电压。
这时表针指示出的是D-S极间电阻值。
然后用手指捏栅极G，将人体的感应电压作为输入信号加到栅极上。
由于管子的放大作用，UDS 和ID都将发生变化，也相当于D-S极间电阻发生变化，可观察到表针有较大幅度的摆动。
如果手捏栅极时表针摆动很小，说明管子的放大能力较弱；若表针不动，说明管子已经损坏。
场效应管好坏测量方法
场效应管好坏测量方法场效应管是一种常用的半导体器件，广泛应用于放大、开关、滤波等电路中。
场效应管的好坏直接影响到整个电路的性能，因此对场效应管进行准确的测量和评估是非常重要的。
本文将介绍几种常用的场效应管好坏测量方法，希望能为大家提供一些参考。
首先，我们可以通过静态参数来评估场效应管的好坏。
静态参数包括漏极电流、饱和电流、开启电压等。
通过测量这些参数，我们可以初步了解场效应管的基本性能。
漏极电流是指在一定的栅极电压下，场效应管的漏极-源极间的电流，它反映了场效应管的导通能力。
饱和电流是指在一定的栅极电压下，场效应管的漏极-源极间的最大电流，它反映了场效应管的最大导通能力。
开启电压是指在一定的漏极电流下，场效应管的栅极电压，它反映了场效应管的导通起始点。
通过测量这些参数，我们可以初步判断场效应管的好坏。
其次，我们可以通过动态参数来评估场效应管的好坏。
动态参数包括开关时间、导通电阻、截止频率等。
开关时间是指场效应管从截止到导通或者从导通到截止所需要的时间，它反映了场效应管的开关速度。
导通电阻是指场效应管在导通状态下的电阻大小，它反映了场效应管的导通能力。
截止频率是指场效应管在高频条件下的截止频率，它反映了场效应管在高频条件下的性能。
通过测量这些参数，我们可以更全面地评估场效应管的好坏。
最后，我们可以通过温度特性来评估场效应管的好坏。
温度特性是指场效应管在不同温度下的性能表现。
由于场效应管在实际应用中会受到温度的影响，因此了解场效应管在不同温度下的性能表现对于评估其好坏非常重要。
通过测量场效应管在不同温度下的静态和动态参数，我们可以更准确地评估场效应管的好坏。
综上所述，对场效应管进行好坏测量是非常重要的。
我们可以通过静态参数、动态参数和温度特性来评估场效应管的好坏。
通过准确的测量和评估，我们可以更好地选择和应用场效应管，从而提高电路的性能和稳定性。
希望本文介绍的方法能够帮助大家更好地了解和应用场效应管。
场效应管、晶闸管和单结晶体管的识别与检测
6.1 场效应管的识别与检测 场效应管是场效应晶体管的简称，具有输入电阻高、 噪声小、功耗低、安全工作区域宽、受温度影响小 等优点，特别适用于要求高灵敏度和低噪声的电路。 场效应管和三极管都能实现信号的控制和放大，但 由于它们的结构和工作原理截然不同，所以二者的 差别很大。三极管是一种电流控制元件，而场效应 管是一种电压控制器件。 场效应管（FET）是一种电压控制型半导体器件 （通过改变栅极和源极之间电压来控制其漏极电 流），在电路中主要起信号放大、阻抗变换等作用； 晶体闸流管简称晶闸管（可控硅），是可控整流半 导体器件，主要用于交直流无触点开关、调光、调 速、过压保护等电路中；单结晶体管因只有一个PN 结，但它与二极管的特性却不相同，多用于触发电 路、振荡电路及双稳态等电路中。
（2）单向晶闸管触发能力的判断
1 .对1A～10A的晶闸管，可用万用表的R×1档，红表笔接A极，黑表笔 接K极，表针不动；然后使红表笔周与A极相接的情况下，同时与控制极 G接触。此时可从万用表的指针上看到晶闸管的A-K之间的电阻值明显变 小，指针停在几欧到十几欧处，晶闸管因触发处于导通状态。给G极一 个触发电压后离开，仍保持红表笔接A极，黑表笔接K极，若晶闸管处于 导通状态不变，则表明晶闸管是好的；否则，晶闸管可能是损坏的。
6.1.2 场效应管的命名法 国产场效应管的型号命名方法有两种：第一种是与 普通三极管相同，第一部分用数字3表示主称；第 二部分用字母表示材料：D是P型硅N沟道，C是N 型硅P沟道；第三部分用字母表示管子种类：字母J 代表结型场效应管，O代表绝缘栅场效应管；第四 部分用数字表示序号。 例如，3DJ6D表示结型N沟道场效应三极管， 3DO6C表示绝缘栅型N沟道场效应三极管。 第二种命名方法采用字母“CS”+“XX﹟”的形式，其 中“CS”代表场效应管，“XX”以字代表型号的序号， “﹟”用字母代表同一型号中的不同规格，如CS16A、 CS55G等。
