室外光缆架空方法
光缆敷设(直埋、架空)施工方案
光缆敷设（直埋、架空）施工方案（一）路由复测工序及施工方法（1）定线：根据设计施工图，在前方三角位桩或转角桩上竖起大标旗，始标点至大标旗间插入两根以上花杆，始标、花杆和大标旗成一直线，以此画线和丈量距离。
复测中需改变路由时，如遇有新路由比原路由增加长度超过100m、连续变更路由超过2km或改变水线路由等情况应报相关部门审批后方可修改。
（2）测距：测地面距离时一般使用100m地链。
地链应每天用皮尺校正以免由于地链变化而造成测量误差。
测距时拉前后链人员应保持在始标至大标旗的直线上，地链应拉直，平行于地面。
穿越较大障碍物<铁路、河流、一、二级公路等>时，如位置变更应测绘出新的断面图。
每隔100m打一计数桩，在转角点穿越障碍处应打定位桩。
桩号应随时与绘图、记录者核对。
在前后桩之间把地链接直沿地链用白灰画线，沿途预留处应画出，余留长度应记入距离数之内。
（3）绘图：核实复测的路由与设计施工图有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和主要建筑物。
核实施工图上的各种障碍及“防护”段落。
提供配盘及光缆运输、施工车辆进入通路的资料<障碍分布及沿途交通情况等>。
（二）光缆等器材检验方法1、单盘光缆的检验（1）单盘检验应在光缆运达现场分囤点后进行，检验后不宜长途运输。
（2）单盘检验前的准备工作：①熟悉施工图技术文件订货合同，了解光缆规格等技术指标、中继段光功率分配等；②收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等；（3）外观的检查：①检查光缆盘有无变形，护板有无损伤，做好记录，与供应商一起开盘检查，并将出厂合格证及技术参数资料保存。
②开盘后先检查光缆外表有无损伤，如有损伤做好记录，如有出厂的记录或卡片收好保存。
③剥开光缆头。
有A、B端要求的识别端别，识别光缆种类，并在盘上用红漆标上新编盘号，光缆种类及外端端别。
（4）进行光性能检验：①衰耗测试：采用光时域反射仪（OTDR）测试；加1km左右尾纤，以消除OTDR的盲区，测试做好记录。
架空光缆 施工方案
架空光缆施工方案架空光缆是指通过设置线杆或电缆桥架等设备，将光缆物理层绝缘导线、光缆电缆等线材悬挂在空中，而不用埋设在地下。
与地下光缆相比，架空光缆具有施工周期短、维护方便、成本低等优点。
下面是一份架空光缆施工方案，旨在帮助项目施工人员有效地实施光缆架空施工。
1. 前期准备工作1.1 项目概述：明确项目范围、特殊要求和交付时间等基本信息。
1.2 设计方案确认：对架空光缆的布线方案进行评估和确认，确保适应项目需求和环境特点。
1.3 物料准备：根据设计方案需求，准备光缆线材、导线、电杆、电缆桥架等物料，并确保其质量达到要求。
2. 施工步骤2.1 设计布线：根据设计方案，在施工现场进行实地勘查，确定光缆线路的悬挂路径、线杆数量和位置，并绘制出详细的施工图纸。
2.2 准备线材：根据实地勘查结果，将准备好的光缆线材进行剪切、连接和预处理，确保其长度和接头质量符合施工要求。
2.3 张设光缆：根据施工图纸，将预处理好的光缆线材悬挂在电杆的横担上，并利用绳索、卡子等固定设备将光缆与电杆牢固地连接起来，确保其正常运转和安全。
2.4 安装配套设备：根据实际需要，将光缆配线架、接头盒等配套设备安装在电杆上，并与光缆线材进行连接，完成光缆架空施工的基本框架。
2.5 连接导线：在光缆架空施工的过程中，根据需要，将必要的导线连接在光缆上，完成电源供电和信号传输的连接。
2.6 调试和测试：完成架空光缆施工后，进行相关设备的调试和测试，确保光缆的正常工作。
3. 安全措施3.1 施工现场安全：在施工期间，必须设置标示牌、警示线等安全设施，保证施工现场的安全，避免工人和过往车辆受到影响。
3.2 个人安全防护：施工人员必须佩戴符合标准的安全帽、防护鞋、防护眼镜等个人防护装备，确保工作安全。
3.3 设备检查：施工前要对使用的设备和工具进行检查，确保其安全可靠，避免发生故障和意外事故。
4. 后期维护4.1 定期检查：架空光缆施工完成后，定期对线杆、电缆桥架等设备进行检查，确保其牢固度和安全性。

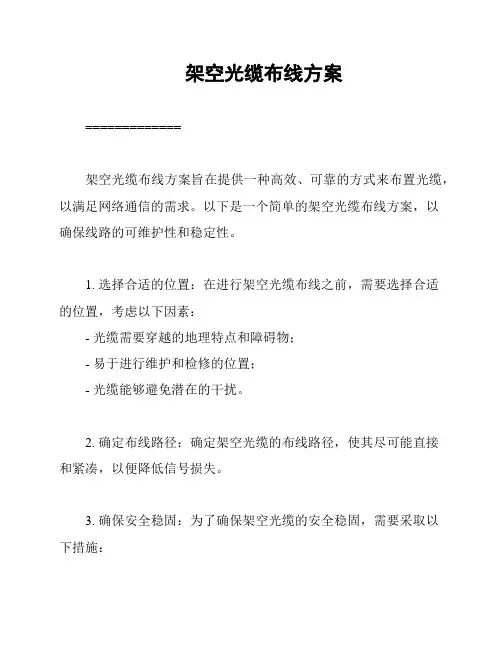

架空光缆布线方案
架空光缆布线方案
=============
架空光缆布线方案旨在提供一种高效、可靠的方式来布置光缆，以满足网络通信的需求。
以下是一个简单的架空光缆布线方案，以
确保线路的可维护性和稳定性。
1. 选择合适的位置：在进行架空光缆布线之前，需要选择合适
的位置，考虑以下因素：
- 光缆需要穿越的地理特点和障碍物；
- 易于进行维护和检修的位置；
- 光缆能够避免潜在的干扰。
2. 确定布线路径：确定架空光缆的布线路径，使其尽可能直接
和紧凑，以便降低信号损失。
3. 确保安全稳固：为了确保架空光缆的安全稳固，需要采取以
下措施：
- 使用适当的电缆支架和吊杆，确保光缆在整个布线路径上保
持稳定；
- 对支架和吊杆进行定期检查和维护，以防止意外事故发生；
- 在关键位置使用电缆槽，以保护光缆免受外部环境的损害。
4. 防止干扰：为了最大程度地降低架空光缆受到干扰的可能性，需要采取以下措施：
- 将光缆与电力线路、高频设备等干扰源保持一定距离；
- 使用屏蔽和绝缘材料，以减少电磁干扰对光缆的影响；
- 定期检查光缆的连接点和接头，确保信号传输的完整性。
5. 定期维护与检修：为了确保架空光缆的良好工作状态，需要
进行定期维护和检修，包括：
- 清理光缆周围的杂物和污垢；
- 检查光缆的完整性和连接点的稳固性；
- 修复或更换损坏的光缆和连接器。
综上所述，这份架空光缆布线方案提供了一种简单而可行的方法，以确保光缆的可靠性和稳定性。
然而，根据具体情况，该方案
可能需要根据实际需求做出适当的调整和修改。

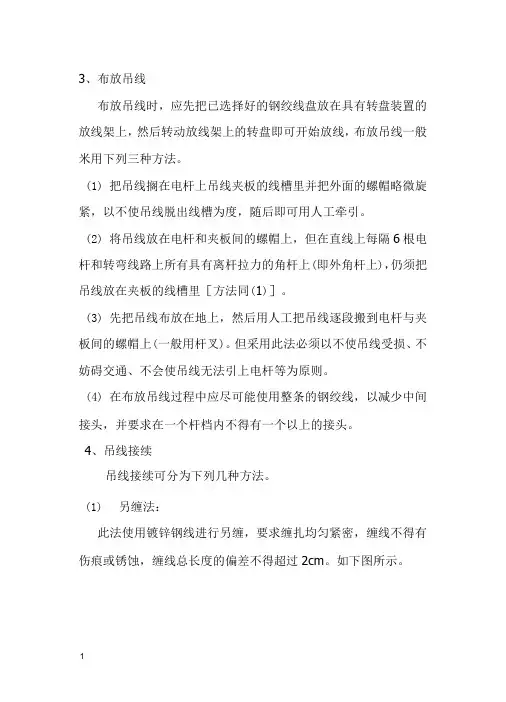

架空光电缆杆架设方法
3、布放吊线布放吊线时，应先把已选择好的钢绞线盘放在具有转盘装置的放线架上，然后转动放线架上的转盘即可开始放线，布放吊线一般米用下列三种方法。
(1)把吊线搁在电杆上吊线夹板的线槽里并把外面的螺帽略微旋紧，以不使吊线脱出线槽为度，随后即可用人工牵引。
(2)将吊线放在电杆和夹板间的螺帽上，但在直线上每隔6根电杆和转弯线路上所有具有离杆拉力的角杆上(即外角杆上)，仍须把吊线放在夹板的线槽里［方法同(1)］。
(3)先把吊线布放在地上，然后用人工把吊线逐段搬到电杆与夹板间的螺帽上(一般用杆叉)。
但采用此法必须以不使吊线受损、不妨碍交通、不会使吊线无法引上电杆等为原则。
(4)在布放吊线过程中应尽可能使用整条的钢绞线，以减少中间接头，并要求在一个杆档内不得有一个以上的接头。
4、吊线接续吊线接续可分为下列几种方法。
(1)另缠法：此法使用镀锌钢线进行另缠，要求缠扎均匀紧密，缠线不得有伤痕或锈蚀，缠线总长度的偏差不得超过2cm。
如下图所示。
百度文库（2）夹板法：采用三眼双槽夹板接续吊线。
夹板程式应与吊线相适应，7/及以下的吊线用一副三眼双槽夹板，其夹板线槽的直径应为7mm ；7/吊线应采用两副三眼双槽夹板，夹板线槽的直径为9mm ,夹板的螺帽必须拧紧，无滑丝现象。
（3）“U ”形钢线卡法：此法采用10mm 的“U ”形钢线卡（必须附弹簧垫圈）代替三眼双槽夹板，将钢绞线夹住。
5、收紧吊线吊线布放后即可在线路的一端作好终结，在另一端收紧。
收紧吊线的方法可根据吊线张力、工作地点和工具配备等情况而定。
一般可采用紧线钳、手拉葫芦或手搬葫芦等来收紧。
6、吊线的连结（俗称吊线结）吊线沿架空电缆的路由布放，要形成始端、终端、交叉和分歧。
由于更换电缆程式或角深过大等原因，要求对电缆做出不同的结，以增强线路的稳固性和规格标准化。
吊线连结的程式通常有：终端结（终结）、假终结、十字结、丁字结和辅助结等。
制作的方法有另缠法、夹板扶和“U ”形钢卡法。
室外光缆的敷设方式方法及其敷设要求
室外光缆的敷设方式方法及其敷设要求室外光缆的敷设方式方法及其敷设要求关于室外光缆的常见敷设方法主要有三种，分别是：地下管道敷设（即在地下管道中敷设光缆），直接地下掩埋敷设和架空敷设（即在空中从电线杆到电线杆的敷设。
应视工程条件、环境特点和电缆类型、数量等因素，且满足运行可靠、便于维护的要求和技术经济合理的原则来选择。
）关于这三种敷设方式的敷设方法及要求，长沙光联科技网络为您做出详尽的讲解。
一、地下管道敷设地下管道敷设是光缆敷设工程中被使用很广泛的一种方式，其敷设必须满足如下要求：1、光缆在敷设前应该在管孔内穿放子孔，光缆选1孔同色子管始终穿放，未利用的子管管口应加塞子保护。
2、考虑到敷设过程中都为人工操作，为了减少光缆接头损耗，管道光缆生产厂家应采用整盘敷设。
3、敷设过程中应尽量减少布放时的牵引力，整盘光缆由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4、光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔孔管在人手孔中应露出管孔15cm左右的余长。
5、手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以免渗入泥沙。
6、光缆在人(手)孔内安装时，如果手孔内有托板，光缆就固定在托板上，如果手孔内没有托板，则应将光缆固定在膨胀螺栓上，膨胀螺栓的钩口要求向下。
7、光缆出管孔1 5 cm以内不应作弯曲处理。
8、每个手孔内及机房光缆和ODF架上均采用塑料标志牌以示区别.9、光缆管道和电力管道必须至少有8cm厚混凝土或30cm厚的压实土层隔开。
二、直埋敷设如果敷设条件下没有可供架空的采用条件并且敷设距离较远时，普遍采用直埋敷设，直埋敷设应该满足以下要求：1、避开酸、碱强腐蚀或化学腐蚀严重的地段;没有相应防护措施时，应避免白蚁危害地带和热源影响或易进外力损伤的区段。
2、光缆应敷设在壕沟里，光缆周围应覆盖包裹厚度不小于100mm的软土或砂层。
3、沿光缆全长应覆盖宽度不小于光缆两侧各50mm的保护板，保护板宜用混凝土制作。

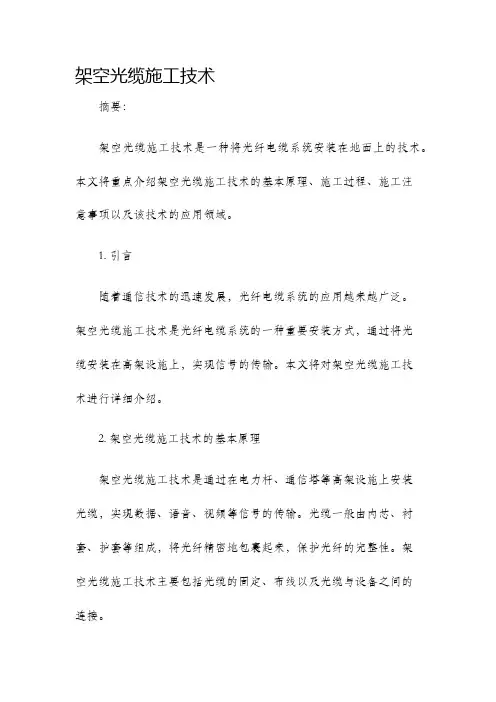

架空光缆施工技术
架空光缆施工技术摘要：架空光缆施工技术是一种将光纤电缆系统安装在地面上的技术。
本文将重点介绍架空光缆施工技术的基本原理、施工过程、施工注意事项以及该技术的应用领域。
1. 引言随着通信技术的迅速发展，光纤电缆系统的应用越来越广泛。
架空光缆施工技术是光纤电缆系统的一种重要安装方式，通过将光缆安装在高架设施上，实现信号的传输。
本文将对架空光缆施工技术进行详细介绍。
2. 架空光缆施工技术的基本原理架空光缆施工技术是通过在电力杆、通信塔等高架设施上安装光缆，实现数据、语音、视频等信号的传输。
光缆一般由内芯、衬套、护套等组成，将光纤精密地包裹起来，保护光纤的完整性。
架空光缆施工技术主要包括光缆的固定、布线以及光缆与设备之间的连接。
3. 架空光缆施工技术的施工过程（1）确定架空光缆的安装位置：在施工前，需要根据实际需求确定光缆的安装位置，包括确定高架设施的合适位置以及确定光缆沿路线所需的塔杆数量。
（2）光缆固定：在安装高架设施之后，将光缆固定在高架设施上。
固定方式可以选择钢丝绳固定或使用专用的夹具进行固定。
（3）光缆布线：根据实际需求，将光缆沿着高架设施的路径进行布线。
注意布线的走向，避免与其他电缆、导线交叉。
（4）光缆连接：将光缆与设备进行连接，通常使用光纤连接盒进行连接。
在连接过程中，需要保证光纤的质量，并且按照正确的方式进行连接。
4. 架空光缆施工技术的注意事项（1）安全第一：施工过程中，需要严格遵守相关的安全规定，佩戴必要的安全装备，确保工作人员和设备的安全。
（2）施工质量：光缆的施工质量直接影响到通信信号的传输质量，因此，在施工过程中，需要严格按照要求进行操作，确保光缆的完整性和连接质量。
（3）环境因素：在选择高架设施和安装位置时，需要考虑环境因素对光缆的影响，如风、雨、日晒等。
避免光缆受损或影响信号传输质量。
5. 架空光缆施工技术的应用领域架空光缆施工技术广泛应用于城市通信网、农村通信网、高速公路通信网等各类通信网络建设中。
架空光缆施工方案
架空光缆施工方案1. 引言架空光缆是一种通过悬挂在电线杆或其他支撑物上的光缆系统。
它被广泛应用于城市、农村和山区的通信网络建设中。
架空光缆的特点是安装方便、成本低廉、维护简单等，因此在实际工程中被广泛采用。
本文将介绍一种架空光缆的施工方案，包括施工准备、施工步骤、安全措施等内容。
2. 施工准备在进行架空光缆施工前，需要进行一系列的准备工作，包括选址、材料准备、施工方案设计等。
2.1 选址选址是架空光缆施工的重要环节，需要考虑以下几个因素：•架空光缆的起点和终点位置，根据实际需求确定。
•选取合适的支撑物，通常选择电线杆、通信塔等。
•必要时进行勘测，确定架设光缆的路径和长度。
2.2 材料准备施工所需的材料主要包括光缆、吊线、夹具、支架等。
这些材料应提前准备齐全，并进行检查和清点。
2.3 施工方案设计根据选址情况和实际要求，设计合理的施工方案。
方案应包括施工线路、吊线方式、安全措施等内容。
3. 施工步骤3.1 确定施工线路根据选址结果，确定架设光缆的线路。
通常情况下，选择最短路径和最安全的线路。
3.2 设置支撑物在施工线路上选择合适的支撑物，并进行支撑物的安装。
安装时需要注意支撑物的稳固性和牢固性。
3.3 架设吊线将吊线固定在支撑物上，确保吊线的牢固。
吊线的长度和张力要适当，防止光缆在架设过程中被拉断。
3.4 拉设光缆根据吊线将光缆拉设到相应的位置。
拉设过程中需要注意光缆的张力，以免产生过大的拉力导致光缆损坏。
3.5 夹固光缆在吊线和支撑物之间使用夹具夹住光缆，固定光缆的位置。
夹具的选择要符合光缆规格，确保夹持效果。
3.6 检查和测试在光缆架设完成后，进行检查和测试工作，确保光缆的质量和运行状态。
这包括检查光缆的连接、测试光缆的传输性能等。
4. 安全措施在进行架空光缆施工时，需要采取一系列的安全措施，以确保施工人员的安全和施工过程的顺利进行。
主要的安全措施包括：•施工人员必须佩戴合适的安全防护用品，如安全帽、安全鞋、手套等。
架空光缆技术措施
架空光缆技术措施概述架空光缆是指将光纤电缆线路安装在空中的电缆杆上或其他支撑结构上，以实现信息传输的技术手段。
它具有安装方便、成本低廉、维护便捷等优点，被广泛应用于城市、农村以及广域网等网络建设。
为了确保架空光缆系统的稳定运行，需要采取一系列的技术措施来防止各种潜在的干扰和破坏因素对光纤电缆的影响。
本文将介绍几种常见的架空光缆技术措施，以保证光纤电缆线路的稳定性和可靠性。
技术措施一：支撑结构选择选择合适的支撑结构是架空光缆系统中的重要一环。
支撑结构应具备足够的强度和稳定性，以承受光缆的重量，并且能够抵御风、雨、雪等恶劣天气条件带来的影响。
常见的支撑结构包括电缆杆、电缆梁、电缆桥架等。
在选择支撑结构时，需要考虑光缆线路的距离和荷载情况，以便选择合适的结构类型和尺寸。
技术措施二：光缆保护套管为了保护光缆免受外界环境和机械损伤的影响，通常会使用光缆保护套管。
光缆保护套管通常由塑料或金属材料制成，具有良好的耐候性和防腐蚀性能。
它能够在一定程度上抵御紫外线、酸碱等化学物质的腐蚀作用，并且能够防止小动物咬嚼和刮蹭等损坏。
在安装过程中，应注意保护套管的完整性和连接紧密性，以确保光缆的安全性和可靠性。
技术措施三：架空光缆线路的布线架空光缆线路的布线是保证光缆传输质量的重要因素。
在布线过程中，应避免光缆过度弯曲和扭曲，以免引起光缆的损坏和传输信号的衰减。
在连接不同支撑结构时，应使用适当的吊线、吊环等辅助材料，确保光缆的平稳布线和固定。
此外，还应注意避免与其他电缆、电线等干扰源的交叉和相互干扰。
技术措施四：灌封材料的选择和使用为了防止水分、湿气等外界环境对光缆的侵蚀，需要在光缆连接点、终端等位置进行灌封处理。
通常使用的灌封材料包括硅胶、环氧树脂等，它们具有良好的密封性和抗湿性能，可以有效防止光缆被水分侵入。
在进行灌封处理时，应注意遵循灌封材料的使用说明，确保灌封过程的完整性和密封性。
技术措施五：定期巡检和维护为了确保架空光缆系统的安全和稳定运行，需要进行定期巡检和维护。
