变频器应用与研究论文
变频器的应用与研究
【摘要】随着经济和科学技术的发展，电力电子技术的发展速度也得到快速提高。
目前，变频器在工农业生产中的应用越来越广泛，也引起了更多的关注及研究。
本文主要介绍了变频器的应用条件以及在工程应用中应该注意的问题，同时对于变频器的发展提出了展望。
【关键词】变频器；应用；发展；展望
1.变频器正确应用的条件
1.1变频器的选用原则
变频器的选择应遵循以下几个原则：
（1）变频器的输出功率和电流必须等于或大于被驱动异步电机的功率和电流。
（2）在工业机械的应用中，要根据机械的具体用途或型号选择正确的变频器的类型。
目前市场上的变频器，大致可分为三类：
a.通用型变频器：这类变频器也被称为简易变频器，因为它不具备矢量控制的功能。
b.高性能变频器：通常情况下，这类变频器配有矢量控制功能。
c.专用变频器：通常指专门为某种用途或类型型号的机械而设计的变频器，如水泵、风机、电梯、起重机械、注塑机等都有专用的变频器。
（3）一般情况下，一台变频器是能够控制多台电动机的；但是此时，必须要根据最大电流原则进行选择，然后还要明确多台电动
机是否是同时工作，这样才能够确保变频器的工作效率。
1.2变频器配套设备的选用
在变频器的工作中，有很多因素能够起到决定性的作用。
其中变频器的配套设备便有着十分重要的作用。
在配套设备中，通常都是空气断路器、交流接触器、交流电抗器、无线电噪声滤波器、制动电阻、输出交流电抗器等。
在工业的使用中，使用者可以根据机械的类别以及实际需要情况加以选择。
1.3变频器的使用维护
任何机器在使用中都需要对其进行维护和保养，这样才能延长其使用寿命，对于变频器来说也是同样如此。
变频器的使用维护要做到以下方面：
1.3.1日常检查
变频器在工作的过程中，通常从设备外部条件的变化情况检查其运营状况。
检查的项目通常有以下几部分:
a.电源电压是否适用于变频器的工作电压。
b.冷却系统运行情况是否正常。
c.变频器、电动机的工作时间是否过长，是否有过热、变色或有异味的现象。
d.变频器、电动机工作时是否有噪音和异常振动。
e.安装地点的环境是否有异常现象。
1.3.2定期维护
变频器在使用过程中会有元器件老化或异常故障发生，为了防
止这些现象发生，必须要对变频器定期进行保养维护，适时的更换老化的元器件和进行故障维护。
但是定期维护的前提是要在工业生产暂时停产期间，在变频器停机后进行。
主要定期维护项目有以下几种：
a.对紧固件进行必要的紧固。
b.对冷却系统进行积尘清扫。
c.检查绝缘电阻是否能保证变频器正常运作。
d.检查导体、绝缘物是否有腐蚀、变色或破损。
e.检查冷却风扇、滤波电容器，接触器等的工作情况。
1.3.3维护时的注意事项
a.为了确保变频器操作者的安全，在维护工作开始之前必须切断电源，要等到主电路滤波电容器放电完成以及电源指示灯完全熄灭后才可以进行作业。
b.变频器在出厂前，其生产厂家已经对其做好了初始设定，这些设定值通常情况下是不能随意改变的。
一旦被改变后，又想要恢复原设定值，那么通常采用初始化操作完成恢复工作。
c.新型变频器的控制电路中，已经使用了许多cmos芯片，这些芯片具有脆弱性，在维护时不要用手指直接触摸电路板，否则将会导致这些芯片因静电作用而受到损坏。
d.维护变频器时，不要在通电状态下改变接线或拔插连接件，否则会产生无法预料的后果
e.在变频器工作过程中不允许对电路信号进行检查。
变频器会
受到电路信号的影响，如果导致连接测量仪表时出现噪声以及误操作，那么都会导致变频器出现故障。
f.如果变频器发生故障但是却无故障显示，那么此时不要再轻易通电，避免造成更大的故障。
应该切断电源，做电阻特性参数测试，进一步查找故障原因。
2.变频器在工程应用中应注意的问题
2.1工作环境问题
在变频器工业生产的实际应用中，大部分国内的用户没有专用机房，他们为了降低成本不建造专用机房，直接变频器安装于工作现场。
然而工业生产的工作现场都具有是灰尘大、温度高的特点，而且南方还有湿度大的特点。
另外，线缆行业的工作现场还有金属粉尘、陶瓷等，印染等行业还有腐蚀性气体和粉尘。
针对不同的工作环境，变频器安装时一定要做出相应的调整。
2.2干扰问题
在注塑机、电梯等的控制系统中，多采用微机或者plc进行控制，然而变频器会对这些危机或plc产生干扰，因此在系统设计中，一定要注意其干扰问题，采取有效的措施避免。
在国内，大部分的用户采用自己设计的微机控制板，但是这样的微机控制板的工艺水平较差，基本不符合emc国际标准，变频器在使用中会产生严重的传导和辐射干扰，进而致使控制系统无法正常工作，所以必须要采取有效的措施避免干扰问题的出现。
2.3电网质量问题
在高频冲击负载如电焊机、电镀电源、电解电源等场合，电压经常出现闪变。
一个工作车间内，有几百台变频器等容性整流负载同时工作，那么会使电网的谐波非常大，电网的质量也会受到很严重的污染，对变频器本身也有很大的破坏力，轻则不能够连续正常运行，重则造成设备输入回路的损坏。
3.变频器的研究展望
变频器在国内外的工业领域中具有举足轻重的地位，同样也是世界经济高速发展的产物。
那么对于它的发展研究可以有以下趋势:
3.1主控一体化
日本三菱公司在主控一体化方面具有成功的案例。
他们将功率芯片和控制电路集成在一块芯片上的dipipm(即双列直插式封装)，并且已经将其推向市场中。
实质上，他们采用了hvic soc概念，它具有能够是逆变功率和控制电路达到一体化、智能化和高性能化的的特点。
这一概念的推广满足了家电生产厂家低成本的要求，而且还满足的市场上使用人的高可靠性和易使用的心理需求。
电器中功率的增大，使得该产品在市场上极具竞争力。
3.2小型化
日本富士(fuji)电机在变频器小型化发展的方面也所有涉猎。
三添胜先生曾经说过：变频器的小型化就是向发热挑战。
说明变频器的小型化不仅要具有支撑部件的实装技术和系统设计的大规模
集成化，还有拥有成熟的功率器件发热的改善和冷却技术，具备这
些才能使得变频器逐渐小型化。
abb公司将小型变频器定型为comp-actm，它的全新概念是小功率变频器要具有简单、安装方便、安全的特点，像接触器、软起动器等电器元件一样。
3.3低电磁噪音话
变频器的改进要具有抗干扰和抑制高次谐波方面的功能，并且制定的标准必须要符合emc国际标准，主要做法是在变频器输入端加交流电抗器或有源功率因数校正电路，改善输入电流波形，降低电网谐波以及逆变桥采取电流过零的开关技术。
而控制电源用的开关电源将推祟半谐振方式。
3.4专用化
经过发展，变频器近年来已经出现专用型家族，为一些特定的机械提供专用的变频器，具有更强的功能。
如用于起重负载的arbacc系列、用广交流电梯的siemensmico340系列和
fujifrn5000gnud系列，另外还有应用于供水系统、能源再生、纺织等领域的专用变频器。
3.5系统化
随着变频器的不断发展，通用变频器已经从模拟式、数字式、智能化、多功能向集中型发展，这已经成为一种发展趋势。
最近，日本安川由机提出了一个新的概念—“d&m&c”，它以变频器、伺服装置、控制器及通讯装置为中心。
目的是为用户提供最佳的系统。
因此变频器的发展逐渐系统化，能够提供高速响应件和高性能的变频器。
【参考文献】
［１］夏学民.变频器的选择及日常维护.国土资源高等职业教育研究,2005.10.
［２］谢德宇.变频器的应用及发展展望.汕头科技，2005.4.
［３］黄建龙.变频器及其正确使用.科技广场，2006,2.。
变频器的控制原理与应用论文
变频器的控制原理与应用论文1. 引言变频器，又称为变频调速器，是一种能够通过改变电机供电的频率和电压来实现电机转速调节的设备。
它在工业生产中广泛应用，可以提高电机的能效、实现节能减排，并且在驱动系统的控制中具有重要的作用。
本文将介绍变频器的控制原理和应用，探讨其在工业领域中的重要性和优势。
2. 变频器的基本原理变频器的基本原理是通过将输入的交流电转换为直流电，再通过逆变器将直流电转换为带有不同频率和电压的交流电。
变频器由整流器、逆变器和控制单元三大部分组成，其中控制单元是通过控制逆变器的输出来实现对电机转速的调节。
3. 变频器的工作方式变频器的工作方式主要分为开环控制和闭环控制两种方式。
开环控制是根据设定的频率和电压信号直接控制逆变器的输出；闭环控制则是通过对电机转速进行反馈，使控制系统能够自动调节输出频率和电压，实现更精确的转速控制。
4. 变频器的应用领域4.1 工业生产 - 变频器广泛应用于风机、水泵、压缩机等设备中，可以根据实际使用需求来调节电机的转速，实现能效优化和节能减排。
- 变频器在生产线上的应用可以实现对机器设备的精确控制，提高生产效率和产品质量。
4.2 交通运输 - 变频器在交通运输中的应用具有重要意义。
例如，在高铁、地铁等交通设施中，变频器可以控制电动马达的转速，实现列车的精确控制和运行安全。
4.3 HVAC系统 - 变频器在暖通、通风和空调系统中的应用可以根据实际需求调节风机的转速，实现室内环境的舒适和节能。
4.4 新能源应用 - 变频器在新能源领域的应用日益增多，例如，在太阳能发电系统中，变频器可以将太阳能电池板产生的直流电转换为交流电，供给电网或电动车使用。
5. 变频器的控制策略5.1 PWM控制 - PWM（脉宽调制）是一种常用的变频器控制策略，通过调节逆变器输出电压的脉冲宽度比来实现对电机转速的控制。
5.2 V/F控制 - V/F（电压/频率）控制是一种基本的变频器控制策略，通过调节输出电压和频率的比值来实现对电机转速的控制。
变频器应用技术研究论文参考范文
变频器应用技术研究论文参考范文随着我国电力技术和科技的快速发展，电力变频器广泛的应用于工业生产以及人类日常生活中。
这是店铺为大家整理的变频器应用技术论文参考范文，仅供参考!变频器应用技术论文参考范文篇一：《变频器节能技术应用与研究》【摘要】本文根据水泵、风机轴功率与转速的平方成正比的特点，阐述变频调速节能原理，提出泵与风机应采用变频技术，已降低成本，延长设备使用寿命，提高经济效益。
【关键词】变频器;节能;水泵;风机0 引言锅炉是比较常见的用于集中供热设备，通常情况下，由于气温和负荷的变化，需对锅炉燃烧情况进行调节，传统的调节方式其原理是依靠增加系统的阻力，水泵采用调节阀门来控制流量，风机采用调节风门挡板开度的大小来控制风量。
但在运行中调节阀门、挡板的方式，不论供热需求大小，水泵、风机都要满负荷运转，拖动水泵、风机的电动机的轴功率并不会改变，电动机消耗的能量也并没有减少，而实际生产所需要的流量一般都比设计的最大流量小很多，因而普遍存在着“大马拉小车”现象。
锅炉这样的运行方式不仅损失了能量，而且增大了设备损耗，导致设备使用寿命缩短，维护、维修费用高。
把变频调速技术应用于水泵(或风机)的控制，代替阀门(或挡板)控制就能在控制过程中不增加管路阻力，提高系统的效率。
变频调速能够根据负荷的变化使电动机自动、平滑地增速或减速，实现电动机无级变速。
变频调速范围宽、精度高，是电动机最理想的调速方式。
如果将水泵、风机的非调速电动机改造为变频调速电动机，其耗电量就能随负荷变化，从而节约大量电能。
1 变频器应用在水泵、风机的节能原理图1为水泵(风机)的H-Q关系曲线。
图1中，曲线R2为水泵(风机)在给定转速下满负荷时，阀门(挡板)全开运行时阻力特征曲线;曲线R1为部分负荷时，阀门(挡板)部分开启时的阻力特性曲线;曲线H(n1)和H(n2)表示不同转速时的Q=f(H)曲线。
采用阀门(挡板)控制时，流(风)量从Q2减小到Q1，阻力曲线从R2移到R1，扬程(风压)从HA移到HB。

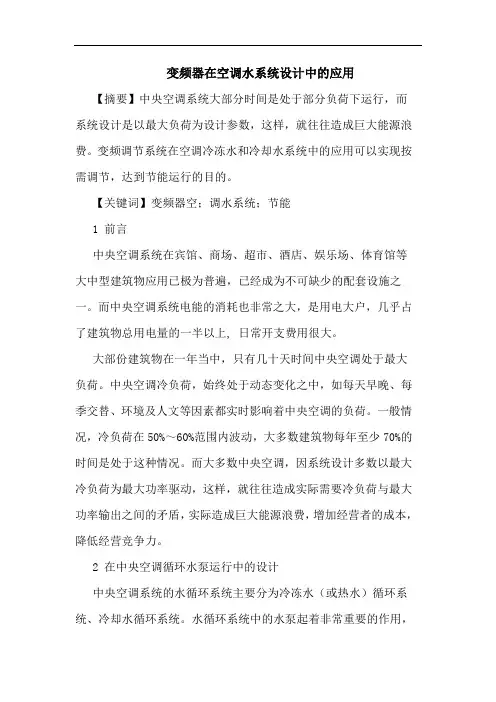

变频器在空调水系统设计中应用论文
变频器在空调水系统设计中的应用【摘要】中央空调系统大部分时间是处于部分负荷下运行，而系统设计是以最大负荷为设计参数，这样，就往往造成巨大能源浪费。
变频调节系统在空调冷冻水和冷却水系统中的应用可以实现按需调节，达到节能运行的目的。
【关键词】变频器空；调水系统；节能1 前言中央空调系统在宾馆、商场、超市、酒店、娱乐场、体育馆等大中型建筑物应用已极为普遍，已经成为不可缺少的配套设施之一。
而中央空调系统电能的消耗也非常之大，是用电大户，几乎占了建筑物总用电量的一半以上, 日常开支费用很大。
大部份建筑物在一年当中，只有几十天时间中央空调处于最大负荷。
中央空调冷负荷，始终处于动态变化之中，如每天早晚、每季交替、环境及人文等因素都实时影响着中央空调的负荷。
一般情况，冷负荷在50%～60%范围内波动，大多数建筑物每年至少70%的时间是处于这种情况。
而大多数中央空调，因系统设计多数以最大冷负荷为最大功率驱动，这样，就往往造成实际需要冷负荷与最大功率输出之间的矛盾，实际造成巨大能源浪费，增加经营者的成本，降低经营竞争力。
2 在中央空调循环水泵运行中的设计中央空调系统的水循环系统主要分为冷冻水（或热水）循环系统、冷却水循环系统。
水循环系统中的水泵起着非常重要的作用，耗电量也非常大。
空调水泵的耗电量占建筑总耗电量的10％～15％，占空调系统耗电量的20％～30％。
所以水泵节能非常重要，节能潜力也比较大。
随着变频技术的日益成熟，利用变频器、plc、数模转换模块、温度传感器、温度模块等器件的有机结合，构成温差闭环自动控制系统，自动调节水泵的输出流量。
采用变频调速技术不仅能使室温维持在所期望的状态，让人感到舒适满意, 也可使整个系统工作状态平缓稳定，更重要的是其节能效果高达40％以上，能带来很好的经济效益。
2.1 冷冻水循环的控制由冷冻泵及冷冻水管道组成，从冷水机组流出的冷冻水由冷冻泵加压送入冷冻水管道，通过空调机在各个房间内进行热交换，带走房间内热量，从而使房间内的温度下降。

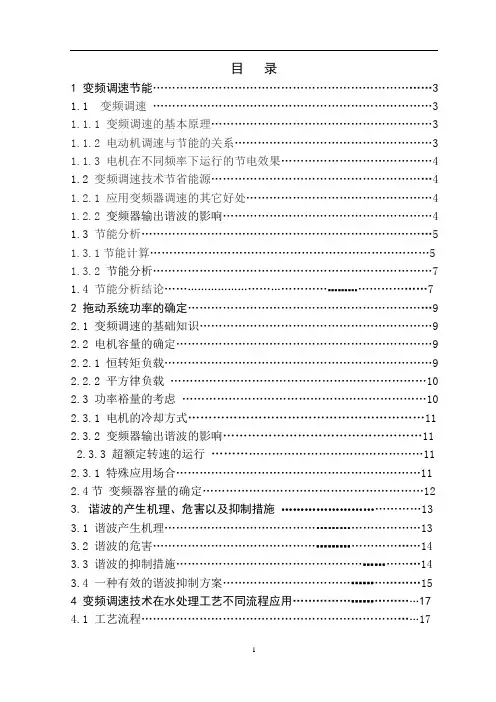

机械毕业设计390变频器调速系统的研究与应用论文
目录1 变频调速节能 (3)1.1 变频调速 (3)1.1.1 变频调速的基本原理 (3)1.1.2 电动机调速与节能的关系 (3)1.1.3 电机在不同频率下运行的节电效果 (4)1.2 变频调速技术节省能源 (4)1.2.1应用变频器调速的其它好处 (4)1.2.2变频器输出谐波的影响 (4)1.3 节能分析 (5)1.3.1节能计算 (5)1.3.2 节能分析 (7)1.4 节能分析结论 (7)2 拖动系统功率的确定 (9)2.1 变频调速的基础知识 (9)2.2 电机容量的确定 (9)2.2.1 恒转矩负载 (9)2.2.2 平方律负载 (10)2.3 功率裕量的考虑 (10)2.3.1 电机的冷却方式 (11)2.3.2 变频器输出谐波的影响 (11)2.3.3 超额定转速的运行 (11)2.3.1 特殊应用场合 (11)2.4节变频器容量的确定 (12)3. 谐波的产生机理、危害以及抑制措施 (13)3.1 谐波产生机理 (13)3.2 谐波的危害 (14)3.3 谐波的抑制措施 (14)3.4 一种有效的谐波抑制方案 (15)4 变频调速技术在水处理工艺不同流程应用 (17)4.1 工艺流程 (17)4.2 变频器选择要注意的问题 (19)4.3 变频器在工程应用中要注意的问题 (21)结束语 (23)参考文献 (24)致谢 (25)1 变频调速节能探讨1.1 变频调速1.1.1 变频调速的基本原理在变频调速中使用最多的变频调速器是电压型变频调速器,由整流器、滤波系统和逆变器三部分组成。
在其工作时首先将三相交流电经桥式整流装置整为直流电,脉动的直流电压经平滑滤波后在微处理器的调控下,用逆变器将直流电再逆变为电压和频率可调的三相交流电源,输出到需要调速的电动机上。
由电工原理可知电机的转速与电源频率成正比, 通过变频器可任意改变电源输出频率从而任意调节电机转速,实现平滑的无级调速。
1.1.2 电动机调速与节能的关系风机和水泵都是流体机械，流体机械的转速变化与其流量、压力和功率之间的变化有如下的关系Q1/Q2=n1/n2 （1-1）H1/H2=(n1/n2)2 （1-2）P1/P2=(n1/n2)3 （1-3）上述式子中Q1、H1、P1分别代表转运n1时的流量、压力、功率。
变频器在电气传动自动控制中应用论文
变频器在电气传动自动控制中的应用摘要：从电力半导体、控制技术和主电路拓扑结构等方面综述了变频调速技术的发展历史和现状，并总结了在变频控制中的主要控制技术。
关键词：矢量控制; 交流电动机; pwm 技术; 高压变频器中图分类号：o183 文献标识码：a 文章编号：国内外交流变频调速技术的现状早在国家“八五”科技攻关计划中，交流调速技术就被列为重点科技攻关项目，但是由于我国电力电子器件总体水平很低，igbt、gto 器件的生产虽引进了国外技术，但一直未形成规模经济效益，几乎不具备变频器新产品的独立开发能力，这在一定程度上影响了国内变频调速技术的发展。
在大功率交- 交变频技术、无换向器电机等方面，国内产品在数字化及系统可靠性方面与国外水平相比，还有相当差距。
在中小功率变频技术方面，国内几乎所有的产品都采用普通v/f 控制，仅有少量样机采用矢量控制,品种与质量不能满足市场需要。
而在国外，变频调速技术得到了充分的发展，并在各个方面取得了显著成就。
在功率器件方面,高电压、大电流容量的scr、gto、igbt、igct 器件的出现和并联、串联技术的应用，高压大功率变频器产品得到生产和推广应用。
在微电子技术方面，16 位、32 位高速微处理器以及dsp 和asic(application specific ic) 技术的快速发展，为实现变频器高精度、多功能化提供了硬件手段。
在理论方面，矢量控制、磁通控制、转矩控制、智能控制等新的控制理论都为高性能变频器的研制提供了相关理论基础。
可以看出，总体上我国交流变频调速技术水平较国际先进水平有着很大差距。
交流变频调速在控制中的主要应用交流变频调速技术在20 世纪得到了迅速发展。
这与一些关键性技术的突破性进展有关，它们是交流电动机的矢量控制技术、直接转矩控制技术、pwm 技术，以及以微型计算机和大规模集成电路为基础的全数字化控制技术、自整定技术等。
1.矢量控制技术矢量变换控制技术是西门子公司于1971 年提出的一种新的控制思想和控制理论。
变频器论文1
《变频器应用》论文题目：变频器在起重机中的应用准考证号： 20110730考生姓名：指导教师：变频器在起重机控制系统中的应用随着工业生产对起重机调速性能要求的不断提高，常用传统的起重机调速方法如：绕线转子异步电动机转子串电阻调速、晶闸管定子调压调速和串级调速等共同的缺点是绕线转子异步电动机有集电环和电刷，它们要求定期维护，由集电环和电刷引起的故障较为常见，再加上大量继电器、接触器的使用，致使现场维护量较大，调速系统的故障率较高，而且调速系统的综合技术指标较差，已不能满足工业生产的特殊要求。
本文则主要介绍现代交流变频器应用于现代起重机的知识与问题。
关键词：起重机；变频器；变频调速：制动整流正文现代交流变频调速技术已在工业界中得到广泛应用，它为交流异步电动机驱动的起重机大范围、高质量地调速提供了全新的方案。
它具有高性能的调速指标，可以使用结构简单、工作可靠、维护方便的鼠笼异步电动机，并且高效、节能，其外围控制线路简单，维护工作量小，保护监测功能完善，运行可靠性较传统的交流调速系统有较大的提高。
所以，采用交流变频调速是起重机交流调速技术发展的主流。
1.一般交流变频器的优点变频调速技术应用于起重机后，与市场上大量使用的传统的绕线异步电动机转子串电阻调速系统相比，可带来以下显著经济效益和安全可靠性：（1）机械制动器在电动机低速时动作，主钩以及大、小车的制动由电气制动完成，所以机械制动器的制动片寿命大为延长，维护保养费用下降。
（2）采用交流变频调速技术的起重机由于变频器驱动的电动机机械特性硬，具有精确定位的优点，不会出现传统起重机负载变化时电动机转速也随之变化的现象，可以提高装卸作业的生产率。
（3）变频起重机运行平稳，起、制动平缓，运行中加、减速时整机振动和冲击明显减小，安全性提高，并且延长了起重机机械部分的寿命。
（4）交流变频调速系统属高效率调速系统，运行效率高，发热损耗小，因此比老式调速系统大量节电。
（5）采用结构简单、可靠性高的鼠笼异步电动机取代绕线转子异步电动机，避免了因集电环、电刷磨损或腐蚀引起接触不良而造成电动机损坏或不能起动的故障。
小型化K波段集成下变频器应用与论文
小型化K波段集成下变频器的应用与研究摘要:本文结合实际情况,在分析了微波下变频器结构及工作原理的基础上,对小型化k波段集成下变频器的技术指标与特性进行了研究。
关键词:k波段下变频器技术指标0 引言变频器作为节能降耗减排的利器之一,在电力设备中的应用已经极为广泛而成熟。
在未来三十年,变频器在电力节能降耗中的作用极为明显,变频器也成为越来越多电力行业改造技术的首选。
而且,由于国家政策的宏观调控,节能减排政策的出台,以及目前经济环境对制造业的冲击,使得变频器开始寻求一些新的增长点[1]。
下变频器的应用很广,但是目前国内尚没有完整系列的产品,进行微波产品开发的公司也比较少,尤其是mmic芯片的开发,还处于初始阶段。
而许多海外微波公司已开发成系列产品。
并且性能优良。
因此,利用已有的芯片资源,发挥自身的优势,开发符合要求的产品,是一种可行的办法。
小型化k波段下变器,其组件主要包括倍频器、滤波器、混频器,能有效的减少系统的体积,提高性能,降低成本。
1 微波下变频器技术指标与特性分析根据上述需实现的技术指标和功能,k波段下变频器由以下几个部分组成:镜像抑制滤波器、混频器、二倍频器、增益放大器、本振滤波器、中频放大器,其总体实现框图和电平分配如图2-1所示。
在总体方案中,本振信号先经过一个有源二倍频器变频放大,然后经增益放大器和滤波器放大后,接入混频器的本振口;射频信号经镜频抑制滤波器后,接入混频器的射频口;两路信号经混频器混频至中频输出,考虑到组件变频增益等要求,在中频输出端加入了一个中频放大器[2]。
1.1 基于不用电动机负载电流k波段下变频器容量的选择一般地说,变频器的容量有三种表示方法:①额定电流;②适配电动机的额定功率。
③额定视在功率。
不管是哪一种表示方法,归根到底还是对变频器额定电流的选择,应结合实际情况根据电动机有可能向变频器吸收的电流来决定。
通常变频器的过载能力有两种:①1.2倍的额定电流,可持续1分钟;②1.5倍的额定电流,可持续1分钟;而且变频器的答应电流与过程时间呈反时限的关系。
企业研究论文30653 变频调速设备在石油化工企业供水系统中的应用
企业研究论文变频调速设备在石油化工企业供水系统中的应用随着经济迅速发展，工业企业对供水质量和供水系统可靠性的要求不断提高；加之能源紧缺等因素，采用自动控制及通讯技术、节能、适应性强的恒压供水系统发展迅速，在企业的供水系统中得到了广泛应用。
1 变频恒压供水系统的研究现状随着工业自动控制技术、电力电子技术的发展，变频调速产业以及变频恒压供水系统都得到发展。
变频恒压供水系统的稳定性、可靠性以及自动化程度都得到很大程度的提高。
国内外都非常重视变频器及其相关附属产业的研究。
现在变频器大都实现了PID调节器等硬件集成，功能模块通过设置指令代码，搭载相应的恒压供水单元，系统控制内部接触器实现控制功能。
从现有资料来看，目前国内外对变频调速恒压供水系统的研究中有关水压的闭环控制研究不够充分，有关变频调速恒压供水系统的抗干扰、稳定性等方面还有待进一步研究和探索。
2 系统的工作原理、优点及主要功能2.1 变频调速设备的工作原理变频恒压供水系统主要由电动机、水泵、输水管路、阀门等部分组成。
阀门开度不变是供水系统工作点扬程特性H=f（Qn）前提。
流量Q与扬程H间为反比关系。
管阻特性是指水泵转速恒定为前提，在阀门开度一定情况下，扬程H与流量Q之间的关系H=f（QG）。
扬程曲线和管阻曲线交汇点为供水系统工作点，即图中A点，该点用水流量Qu 和系统供水流量QG相等，系统稳定。
图1供水系统变频调速控制的实质是交流异步电动机的变频调速。
交流异步电动机的变频调速是通过改变施加在电动机定子绕组上的电源频率进而改变电动机的同步转速，最终实现调整电动机运行转速的目的。
交流异步电机的转差率定义为[1]：s=交流异步电动机同步转速定义为：n =交流异步电动机转速计算公式为：n= （1-s）n1：交流异步电动机空载转速；n：交流异步电动机转子转速；f：交流异步电动机电源频率；p：交流异步电动机磁极对数。
供水流量控制方法有出口阀门开度控制、原动机转速控制两种。
变频器的毕业论文
变频器的毕业论文本文主要探讨变频器在电力系统中的应用和发展。
首先，我们介绍了变频器的概念和发展历程。
接着，我们阐述了变频器在电力系统中的应用，包括电动机驱动、节能与效益、发电调节与控制。
最后，我们分析了变频器的发展趋势和未来的发展前景。
1. 变频器的概念和发展历程变频器是一种能够控制电机转速的电子设备。
它能够通过改变电源频率来控制电机的转速，从而实现对电动机的调速控制。
变频器的出现解决了传统电机调速控制难以实现的问题，使得电机的效率、控制精度和稳定性等性能指标得到了提升。
变频器的发展历程可以分为以下几个阶段。
20世纪80年代初，欧美国家开始研制变频器，并逐渐推广应用。
90年代初，国内开始涌现出一批变频器生产厂家，开始从事变频器的设计与生产。
21世纪初，随着数字化技术和微电子技术的不断发展，变频器的性能指标得到了进一步提升，应用范围也得到了拓展。
2. 变频器在电力系统中的应用2.1 电动机驱动变频器在电机驱动中的应用是其主要领域之一。
变频器能够通过改变电源频率来控制电机的转速，从而实现对电机的调速控制。
电机的速度可以随时调整，适应不同的工况要求，从而实现了电机驱动的灵活性和效率性。
2.2 节能与效益变频器的应用还可以实现节能和效益的目的。
传统的电机启动和停止时都需要较大的电流，容易造成电网的电压波动和系统的负荷过重。
而变频器可以实现电机的平稳启动和停止，从而使得能源的利用率得到了提高。
2.3 发电调节与控制在发电领域中，变频器也起到了重要的作用。
发电控制系统中需要实现对风力发电机、水轮发电机等各类发电设备的调节和控制。
而变频器能够实现对发电机转速的精确控制，从而保证发电机的工作效率和发电量的稳定性。
3. 变频器的发展趋势和未来发展前景随着数字化技术和微电子技术的不断发展，变频器的性能指标和应用领域得到了进一步提升，其发展前景也越来越广阔。
未来，变频器的趋势和发展方向主要包括以下几个方面：3.1 集成化与智能化未来的变频器需要更加智能化和集成化。
