电力载波通信建设市场分析报告1.引言1.1 概述电力载波通信作为一种重要的通信技术，在电力行业中起着至关重要的作用。
它通过利用电力线路作为传输介质，实现了对广域覆盖和高可靠性的需求。
本文将对电力载波通信建设市场进行深入分析，包括技术介绍、市场需求分析和竞争对手分析，以期为读者提供一个全面了解市场现状和未来发展趋势的报告。
通过本文的深入研究，读者将能够更好地把握电力载波通信市场的发展脉络，为相关决策提供依据和参考。
1.2 文章结构：本文将分为三大部分进行分析，首先在引言部分将对电力载波通信建设市场进行概述，并阐明本文的目的和结构。
接着在正文部分，将详细介绍电力载波通信技术及其在市场中的应用，并对市场需求进行分析，同时也对竞争对手进行深入分析。
最后在结论部分，将展望电力载波通信市场的前景，并提出建设市场发展的建议和展望，最终对全文进行总结。
通过以上结构，将全面深入地分析电力载波通信建设市场的现状和发展趋势。
{"1.3 目的": {"内容": "本报告旨在对电力载波通信建设市场进行深入分析，以探讨该行业的发展趋势和潜在机遇。
通过对市场需求、竞争对手和技术发展进行全面调研，旨在为相关企业提供决策参考，为行业发展提供有益建议。
同时，通过对市场前景展望和总结，希望能够为行业未来的发展提供一定的指导和推动作用。
"}}1.4 总结:通过本报告的分析，我们对电力载波通信建设市场有了全面的了解。
在引言部分我们概述了本报告的目的和结构，正文部分介绍了电力载波通信技术以及市场需求分析和竞争对手分析，最后结论部分展望了市场前景，并提出了建议和展望。
我们可以看到，电力载波通信建设市场正处于快速发展阶段，市场需求增长迅速。
竞争对手分析显示，市场竞争激烈，但也存在着发展机遇。
在未来，随着电力行业的不断发展，电力载波通信建设市场将会迎来更大的发展空间。
因此，我们建议相关企业应该加强创新能力，提高产品质量和服务水平，积极拓展市场份额。
电力线载波通信系统的技术研究与装置开发的开题报告
电力线载波通信系统的技术研究与装置开发的开题报告一、研究背景随着电力网络的不断发展，电力通信的重要性也越来越受到关注。
电力线载波通信（PLC）技术是一种基于电力线路的通信方式，具有网络覆盖范围广、无需建设新的通信线路、成本低等优点，被广泛应用于电力自动化、智能电网等领域。
然而，PLC 技术也面临着一些挑战，比如电力线路的复杂环境、信号干扰等问题。
二、研究目的和意义本课题旨在对PLC技术进行深入研究，解决PLC技术应用中的问题，并开发出一套PLC通信系统的装置。
通过研究和开发，可以提高PLC技术的可靠性、稳定性和适用性，满足电力通信系统的实际需求，进一步推动电力自动化、智能电网等领域的发展。
三、研究内容和技术路线本课题的研究内容主要包括以下方面：1. PLC技术原理及应用；2. PLC通信系统设计和实现；3. PLC通信信道建模与仿真；4. 对PLC通信中存在的干扰问题进行研究，并提出解决方案；5. PLC通信性能测试和性能分析。
技术路线如下：1. 对PLC技术进行深入研究，了解其原理和应用；2. 根据研究结果，设计和实现一套PLC通信系统的装置；3. 对PLC通信信道进行建模，通过仿真测试分析系统性能；4. 对PLC通信中存在的干扰问题进行分析，提出解决方案；5. 对PLC通信系统的性能进行测试和分析。
四、预期成果1. 提出一套PLC通信系统的装置，具有良好的可靠性和稳定性；2. 对PLC通信信道进行建模和仿真，分析系统性能；3. 发现和解决PLC通信中存在的干扰问题；4. 对PLC通信系统的性能进行测试和分析，验证系统的可行性和性能优势。
五、研究计划本课题的时间安排如下：1. 第一阶段：文献综述和理论研究（2个月）；2. 第二阶段：PLC通信系统装置的设计和实现（8个月）；3. 第三阶段：PLC通信信道建模和仿真、干扰问题分析与解决（6个月）；4. 第四阶段：PLC通信系统性能测试和分析、论文撰写（4个月）。
电力线通信实验报告

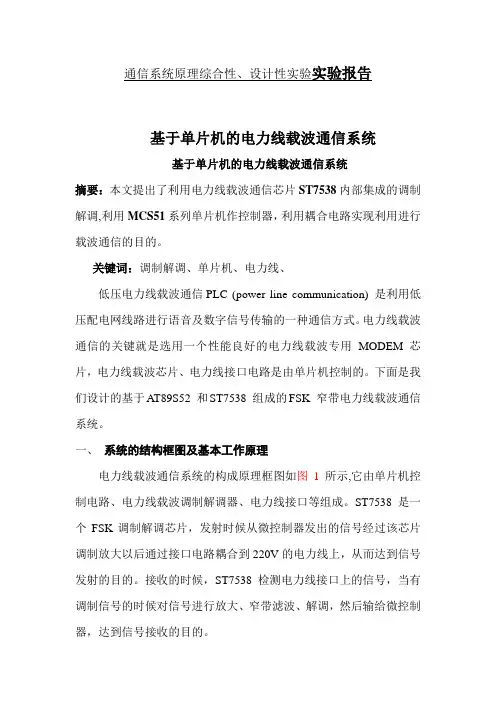

通信系统原理综合性、设计性实验实验报告基于单片机的电力线载波通信系统基于单片机的电力线载波通信系统摘要：本文提出了利用电力线载波通信芯片ST7538内部集成的调制解调,利用MCS51系列单片机作控制器，利用耦合电路实现利用进行载波通信的目的。
关键词：调制解调、单片机、电力线、低压电力线载波通信PLC (power line communication) 是利用低压配电网线路进行语音及数字信号传输的一种通信方式。
电力线载波通信的关键就是选用一个性能良好的电力线载波专用MODEM 芯片，电力线载波芯片、电力线接口电路是由单片机控制的。
下面是我们设计的基于A T89S52 和ST7538 组成的FSK 窄带电力线载波通信系统。
一、系统的结构框图及基本工作原理电力线载波通信系统的构成原理框图如图1所示,它由单片机控制电路、电力线载波调制解调器、电力线接口等组成。
ST7538是一个FSK调制解调芯片，发射时候从微控制器发出的信号经过该芯片调制放大以后通过接口电路耦合到220V的电力线上，从而达到信号发射的目的。
接收的时候，ST7538检测电力线接口上的信号，当有调制信号的时候对信号进行放大、窄带滤波、解调，然后输给微控制器，达到信号接收的目的。
图1电力线载波通信系统原理框图二、电路的结构与分析1.图2硬件电路结构如图2所示，首先控制ST7538的工作模式，如表1所示，通过设定控制寄存器的数值，从而达到选择不同工作模式的目的。
其次，设定ST7538的调制频率，如下表所示，通过设定控制寄存器进行配置,以设置载波芯片的各种特性,如载波频率、波特率等.配置控制寄存器是通过对控制寄存器进行写操作来实现。
我们选定132.5KHz来实现。
2.滤波电路部分图3 发射滤波电路发射滤波部分（如图3所示），该电路主要是滤除掺杂在信号中的噪声和伪信号,从而将处理后的信号以较高的效率传输到电力线上.要的传输干扰频率是发送信号的二次谐波和三次谐波(例如,传输频率为132.15kHz 时,二次谐波和三次谐波分别为265kHz 和497.15kHz) ;电源稳压器的工频谐波两个中心频率在113MHz的伪音频(这两个伪音频是由用于产生发送信号的直接合成技术产生的) . 所以,我们采用带通滤波器滤除这些不必要的信号.图4 接收滤波电路接收滤波部分主要是滤除来自电网中的噪声,这些噪声会降低模块的解调性能. 对于接收电路,选用无源滤波器要优于有源滤波器,这是因为有源滤波器会产生一个与接收信号相当的白噪声. 采用并联谐振电路, 选用二阶无源带通滤波器( C4 , L 2 ,R2) 接收滤波器的频率主要由电容C4,电感L2 和电阻R2 的值决定.3. 保护电路在保护电路部分中,为了避免尖峰信号对电路的破坏,采用一个双向稳压管,当电压值等于大于稳压管电压时,稳压管就会短接到地,从而保护接口电路的器件不会被烧坏.火线与零线间的干扰为差模干扰;火线与地线,零线与地线间的为共模干扰. 采用一个双向稳压管只对差模尖峰信号起作用而对共模尖峰信号没作用,当出现共模尖峰信号时就会对电路造成损坏,所以这里采用三个晶体二极管(D1 和D3为P6KE 6.8A ,D2 为SM6T 6.8A) ,将它们连成星型结构, 对于差模尖峰信号,D1 和D2 构成一个双向稳压管,对于共模尖峰信号,这种星型结构就相当于两个双向稳压管(D1 和D3 ,D2 和D3) .C5作用是将变压器与电力线隔离,过滤电力线上的50/ 60Hz 的信号,阻止低频信号进入电路而使某些高频信号通过,选取X2 型电容,这种电容具有短路保护功能,它在电力线载波通信系统中是不可缺少的,因为万一电容短路, C5 就失去了过滤50/ 60Hz 信号的能力,则接口电路会损坏,危险时还会对靠近的人员造成伤害。
2023年电力载波通信建设行业市场调研报告
2023年电力载波通信建设行业市场调研报告随着我国经济的不断发展，电力行业也日益壮大，电力产业已发展成为国民经济的支柱产业之一。
电力载波通信是一种应用广泛的通信技术，它在电力行业中起到了很重要的作用，可以实现电力数据的可靠传输和控制。
本文将对电力载波通信建设行业市场进行调研分析。
一、行业概况电力载波通信建设行业，顾名思义，是指用电力载波技术建设通信网络的行业。
电力载波通信技术是指利用电力线路作为传输介质，通过调制、解调技术，将数据信号嵌入到电力线上传输，从而实现远程通讯和控制的技术。
该技术与传统的通信技术相比，不需要额外的通信线路，降低了建设成本，适合在电力网内进行应用，被广泛应用于电力行业中。
二、市场现状分析1.市场规模根据国家统计局数据显示，我国电力行业的总用电量已达到6.2万亿千瓦时，其中，城市电力用电量占了40%以上。
可以看出，电力行业的市场需求十分巨大。
电力载波通信市场作为电力行业的重要组成部分，也随之迅速发展。
根据前瞻产业研究院的报告数据显示，2017年我国电力载波通信市场规模已达到了116亿元，市场呈现出快速增长趋势。
2.市场竞争格局电力载波通信建设行业市场竞争较为激烈，目前主要的企业有华为、大唐电信、渝农商行、东方通信等，其中华为是该行业的龙头老大。
由于电力行业的特殊性，市场前景较为广阔，许多企业纷纷进入该行业寻求机会。
尽管目前市场竞争激烈，但行业的发展空间依然巨大，各企业在市场竞争中有充分的发展空间。
3.市场趋势随着电力行业信息化的不断推进，电力载波通信已成为电力行业的重要技术，未来有望继续保持快速发展势头。
未来市场趋势主要有以下几个方面：（1）高频段的应用：随着电力载波通信技术的不断推进，高频段的应用也逐渐成为趋势，能够提供更加优越的通信性能。
（2）智能化应用的推进：随着我国经济的不断发展，电力行业深入智能化方向，电力载波通信建设行业也将向更高层次发展。
（3）安全问题的加强：随着网络安全的日益重视，电力载波通信建设行业也将加强对安全问题的重视，提高网络安全性能和可靠性。
电力载波通信报告
电力载波通信技术的应用及未来发展电力载波通信技术，简称PLC，是一种利用中、低压配电网作为通信介质，实现数据、话音、图像等综合业务传输的通信技术，不仅可以作为解决宽带末端接入瓶颈的有效手段，而且可以为电力负荷监控、远程抄表、配用电自动化、需求侧管理、企业内部网络、智能家庭以及数字化社区提供高速数据传输平台。
近10年，特别是2000年以来，由于人们对带宽需求的不断增长，包括ADSL(非对称数字用户环路)、PLC技术在内的宽带接入技术得到了快速发展。
特别是PLC技术，由于充分利用最为普及的电力网络资源，建设速度快、投资少、户内不用布线，能够通过遍布各个房间的电源插座进行高速上网，实现“有线移动”，具备了其它接入方式不可比拟的优势，受到国内外的广泛关注。
一、PLC技术国外发展现状目前国际上专用PLC调制解调芯片主要有：以色列Yitran公司IT700、IT800系列的芯片，其传输速率为1.25Kbps，5Kbps，7.5Kbps可选；美国Intellon公司INT5500、INT6000系列的芯片，INT5500芯片速率可达到85Mbps，而INT6000芯片速率可达到200Mbps；西班牙DS2公司的DSS7800、DSS9501芯片，其传输速率可达到200Mbps，埃施朗公司PL3150、PL3170系列芯片，其传输速率为3.6Kbps，5.4Kbps可选，意法半导体公司推出的ST7538Q，其通信速率为4800bps。
以上公司中，以美国Intellon公司14Mbps芯片应用最为普遍，大部分PLC系统都是基于该芯片开发的。
欧盟为促进PLC技术的发展，从2004年1月1日开始启动了一个称之为OPERA （Open PLC European Research Alliance）的计划，旨在联合欧洲的主要PLC研究开发力量致力于制定欧洲的PLC统一技术标准、推动大规模商业化应用，并将PLC作为实现“eEurope”（信息化欧洲）的重要技术手段。
低压电力线载波通信报告1
低压电力线载波通信1.引言：电力线载波通信（PLC）是电力系统特有的、基本的通信方式。
早在20世纪20年代，电力载波通信就开始应用到10 kV配电网络线路通信中，并形成了相关的国际标准和国家标准。
对于低压配电网来说，利用电力线来传输用户用电数据，实现及时有效收集和统计，是国内外公认的最佳方案。
但在早期的实际应用中，由于我国电网环境恶劣，电力线信道高衰减、强干扰和波动范围大等特点，导致数据采集的成功率和实时性不能完全满足实际通信的需求。
近年来，随着许多新兴的数字技术，例如扩频通信、数字信号处理和网络中继拓扑等技术的大力发展，提高和改善低压配电网电力载波通信的可用性和可靠性成为可能，电力载波通信技术的应用前景变得更为广阔。
2.国内外现状：2.1国外现状：国外低压电力线载波通信开展较早，美国联邦通信委员会FCC规定了电力线频带宽度为100~450 kHz；欧洲电气标准委员会的EN 50065-1规定电力载波频带为3.0~148.5 kHz。
这些标准的建立为电力载波技术的发展做出了显著的贡献。
20世纪90年代，一些欧洲公司进行涉及电力线数据传输的试验，实验结果好坏参半，但随着通信技术的不断进步与互联网业务的蓬勃发展，电力线载波通信技术也得到了显著增长。
在美国，弗吉尼亚州马纳萨斯市首次开始大范围部署PLC的服务，提供抄表、上网等业务，速率达到了10Mbit/s。
国外利用电力线传输信号已经有一百多年的历史。
如早在1838年，埃德华戴维就提出了用遥控电表来监测伦敦利物浦无人地点的电压等级。
直到20世纪20年代，国外一些著名的公司和研究机构才开始对低压电力载波通信技术进行研究。
1930年西门子公司在德国波茨坦建立了用于低压配电网络和传输媒介的波纹载波系统（RCS系统）。
该系统能够以最小的损耗通过低压配电网实现对终端设备的管理。
1958至1959年间，美国德克萨斯元件公司的Jack Kilby和Fairchild半导体公司的Robert Noyce最早发明了电力线载波通信集成电路。
电力载波通信报告
电力载波通信报告任务书熟练掌握单片机串行通信，设计硬件电路实现单片机之间的双机通信，两个独立的系统能处理自己的数据信息，并能将实时的数据信息传递给另一个系统。
要求:1. 单片机之间通信要有简单的通信协议，保证通信的畅通。
2. 单个系统要有数据处理能力，之间的通信要简单明了。
3. 要能人为控制信息的交流，之间的通信要收人为控制在以上基础之上要实现电力载波通信，要将220V电力线作为通信介质，接受和发送单片机的数据信息。
要求自己设计电力载波通信，能够将单片机的信号耦合到电力线上去，并能保证在一定的距离内单片机能够畅通通信绪论随着单片机系统的广泛应用和计算机网络技术的普及，单片机的通信功能越来越显得重要。
单片机通信是指单片机与计算机或者单片机之间的信息交流。
通信有并行和串行两种，在单片机系统以及现代单片机测试系统中，信息多是采用串行通信方式，串行通信也是单片机与外界信息交流的最基础的通信方式。
单片机串行通信能进行远距离传送，但如果在传输过程中不对数据进行处理的话，那么数据信息会因为外界因素干扰而导致信息丢失，这时电力载波通信就是一种可行的方法，通过电力载波模块的作用，可以将单片机的数据信息耦合到电力线上去进行较远的距离传送。
一般采用扩频编码的方式，抗干扰能力强，数据传输可靠，这样就克服单片机串行通信的缺点。
本课程设计模仿电力载波通信，要求能够实现电力线上数据传输，在单片机双机通信的基础上，介入单片机之后能在一定的距离内仍旧能实现双机通信。
一( 方案论证本单片机课程设计题目为《电力载波通信》，实现单片机之间的双机通信，并能将其之剑通信信息偶喝到电力线上去，在一定距离内实现单片机在电力线上的信息传输。
在双机通信部分，本课程设计采用的基于STC89C51单片机的串口通信，并且采用RS232进行双机通信。
发送方的数据由串口TXD段输出，经过电力载波模块的耦合，数据信息传送到电力线上去之后进行数据传输，接收端使用MAX232芯片进行电平转换，信号到达接收方串口的接收端。
电力载波通讯芯片项目报告共25页文档
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
电力载波通讯芯片项目报告
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教 最重要 的部分 。—— 陈鹤琴
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务书熟练掌握单片机串行通信，设计硬件电路实现单片机之间的双机通信，两个独立的系统能处理自己的数据信息，并能将实时的数据信息传递给另一个系统。
要求：1.单片机之间通信要有简单的通信协议，保证通信的畅通。
2.单个系统要有数据处理能力，之间的通信要简单明了。
3.要能人为控制信息的交流，之间的通信要收人为控制在以上基础之上要实现电力载波通信，要将220V电力线作为通信介质，接受和发送单片机的数据信息。
要求自己设计电力载波通信，能够将单片机的信号耦合到电力线上去，并能保证在一定的距离内单片机能够畅通通信绪论随着单片机系统的广泛应用和计算机网络技术的普及，单片机的通信功能越来越显得重要。
单片机通信是指单片机与计算机或者单片机之间的信息交流。
通信有并行和串行两种，在单片机系统以及现代单片机测试系统中，信息多是采用串行通信方式，串行通信也是单片机与外界信息交流的最基础的通信方式。
单片机串行通信能进行远距离传送，但如果在传输过程中不对数据进行处理的话，那么数据信息会因为外界因素干扰而导致信息丢失，这时电力载波通信就是一种可行的方法，通过电力载波模块的作用，可以将单片机的数据信息耦合到电力线上去进行较远的距离传送。
一般采用扩频编码的方式，抗干扰能力强，数据传输可靠，这样就克服单片机串行通信的缺点。
本课程设计模仿电力载波通信，要求能够实现电力线上数据传输，在单片机双机通信的基础上，介入单片机之后能在一定的距离内仍旧能实现双机通信。
一．方案论证本单片机课程设计题目为《电力载波通信》，实现单片机之间的双机通信，并能将其之剑通信信息偶喝到电力线上去，在一定距离内实现单片机在电力线上的信息传输。
在双机通信部分，本课程设计采用的基于STC89C51单片机的串口通信，并且采用RS232进行双机通信。
发送方的数据由串口TXD 段输出，经过电力载波模块的耦合，数据信息传送到电力线上去之后进行数据传输，接收端使用MAX232芯片进行电平转换，信号到达接收方串口的接收端。
在双方通信部分是实现全双工通信方式，双方能够实时的对数据进行处理显示，并且能够发送到另一方，并能进行显示，接收方在接收到信息之后要回馈一个信号给发送端，表示数据已经成功发送出去。
在软件通信部分，软件采取简单的通信协议，以确保短距离传送数据信息的时候出现错误。
最后附上简单的整体电路图。
二．方案说明单片机之间的串口通信是单片机较为基本的功能，也是单片机与外界通信的常用方式，本设计是利用单片机的串口通信实现两篇单片机之剑的通信，，两个不同的系统之剑的信息交换。
与平时做实验时候的串口通信实验相比较，本设计增加了对数据的处理和发送的设置，每个单片机与外部相连三个按键，一个数码管和一个二极管。
按键S1，S2是对本地数据进行处理，加一和减一，并在数码管上进行显示，而S3则是发送确认按键，只有按下S3本地进行处理之后的数据信息才能发送到帘外一个单片机上面，并且当数据发送成功之后另一个单片机还会反馈一个信号使本地发光二极管闪一下，表示确认本地数据已经成功发送给另外一个单片机。
电力载波部分采用的是“单相电力线载波调制解调器BWP08”，BWP08电力载波模块提供电力线上的通信功能，可以在220V/110V,50/60hz电力线上实现局域通信，也可用于直流线路或无线导体。
该模块可以自由配置电力线上数据通讯模式，有两种通讯模式供用户选择：固定字节传输及固定帧长度传输。
该模块为用户提供了透明的数据传输通道，数据传输和用户协议无关，模块采用扩频编码方式抗干扰能力强没数据传输可靠，通讯过程中由用户通讯协议验证数据的传输的可靠性。
在同一台变压器下，多个BWP08模块可连接在用一条电力线上，在主从通信模式下，模块分别单独工作，不会相互影响。
以上两部分组成本课程设计，电力载波通信的核心电路。
三．硬件方案设计图二.STC89C51单片机引脚图1.STC89C51单片机的串口通信计算机与外界的信息交换成为通信，常用的通信方式有两种：并行通信和串行通信。
51单片机用4个接口与外界进行数据输入，输出就是串行通信，并行通信的特点就是传输信号的速度快，但所用的信号线多，成本高，传输的距离较近，串行通信的特点是用两根信号线(一条信号线和一条信号回路)即可完成通信，成本低，传输的距离远。
51单片机的借口是全双工的接口，他可以作为UART（通用异步接收和发送器）用，也可以作为同步移位寄存器用。
51单片机的串口结构如下；1）数据缓冲器（SBUF）接受或发送的数据都要先送到SBUF缓存。
有两个，一个缓存，另一个接受，用同一直接地址99H,发送时用指令将数据送到SBUF即可启动发送；接收时用指令将SBUF中接收到的数据取出。
（2）串行控制寄存器（PCON）SCON用于串行通信方式的选择，收发控制及状态指示，各位含义如下：SM0,SM1:串行接口工作方式选择位，这两位组合成00，01，10，11对应于工作方式0、1、2、3。
串行接口工作方式特点见下表SM2：多机通信控制位。
REN：接收允许控制位。
软件置1允许接收；软件置0禁止接收。
TB8：方式2或3时，TB8为要发送的第9位数据，根据需要由软件置1或清0。
RB9：在方式2或3时，RB8位接收到的第9位数据，实际为主机发送的第9位数据TB8，使从机根据这一位来判断主机发送的时呼叫地址还是要传送的数据。
TI：发送中断标志。
发送完一帧数据后由硬件自动置位，并申请中断。
必须要软件清零后才能继续发送。
RI：接收中断标志。
接收完一帧数据后由硬件自动置位，并申请中断。
必须要软件清零后才能继续接收。
（3）输入移位寄存器接收的数据先串行进入输入移位寄存器，8位数据全移入后，再并行送入接收SBUF中。
（4）波特率发生器波特率发生器用来控制串行通信的数据传输速率的，51系列单片机用定时器T1作为波特率发生器，T1设置在定时方式。
波特率时用来表示串行通信数据传输快慢程度的物理量，定义为每秒钟传送的数据位数。
2.MAX232芯片用89C51串行接口通信，如果两台单片机之剑的距离很近（不超过1.5m），可以采用直接将两台单片机的串行接口相连，利用其自身的TTL电平（0-5V）直接传输数据信息。
如果传输距离较远的话，由于传输线的阻抗与分布电容，会产生电平损耗和波形畸变，以至于检测不出数据或数据出错，此时可用RS232标准总线接口，将单片机输出的TTL电平转转换成RS232标准电平（逻辑电平1为-15V—+5V，逻辑0为+5V—+15V），用RS232可提高传输距离。
3.电力载波模块BWP08电力载波模块BWP08的引脚图如图3所示。
他是专门针对智能家居灯饰控制市场研发制作的，产品具有体积小，通讯可靠，通讯频点可调，功能可定制等特点，可以广泛用于智能家居灯饰控制家电控制等领域。
BWP08电力载波模块采用5—12V宽电压设计，载波波特率100bps到300bps可调，有多种接口方式可供选择，包括UART，SPI 等2种接口，可以方便的与单片机进行数据通讯，方便用户进行第二次开发，串行接口波特率可以由用户设定，共有四种波特率可以设置：1200bps，2400bps，4800bps，9600bps。
BWP08电力载波模块使用TTL电平串口与用户系统进行链接，并使用交叉连接方式进行连接，通讯采用收，发，地三线制方式，当用户系统为TTL电平串口时可直接与模块进行交叉连接进行通讯，无须RS232电平转换，所以用户可以直接使用单片机的串行接口（UART）与模块进行链接通讯，当用户系统为标准RS232借口时，需要增加串口电平转换芯片进行电平转换，如：MAX232等芯片进行串口电平转换。
四.软件方案设计通过简单的通信协议实现单片机全双工通信，每一个单片机即时数据信息的发送者也是信息的接受者，主机发送0X00给从机，并接受从机的回信，若不为0Xaa则主机一直停留在本地数据处理及显示这部分，若在某时认为按下发送按钮S3，则主机发送0Xaa给从机，从机若接到信息则跳出处理数据信息部分并回答主机0Xbb，主机接收到回答后，便开始把本地处理的数据传送给从机，从机接收到数据信息key之后在本地数码管上显示出来。
1.串行通信软件实现1）.串行口工作于方式一：用定时器1产生9600bit/s的波特率，工作于方式二。
2）.功能：双方单片机能实时通信，并且能人为控制信息的发送，接收方的回馈信号，以确定收到数据。
3）.通信协议：主机发送联络信号0Xaa,从机接收到联络信号后回答0Xbb表示好已经准备接收数据。
2.程序流程图五.调试按附录3，仿真三在proteus上接好的硬件图，然后将附录一中的程序在keil中编译成HEX文件下载到单片机中，有如下结果：仿真开始后。
两片单片机系统中的数码管都显示“5”，两边有独立的按键“S1—当前数值+1，S2—当前数值-1，S3—将单前数值发送到两一个单片机系统”按下左边S1之后左边数码管显示“6”，然后按下右边S2，右边数码管显示“4”，按下左边的S3之后右边的数码管显示“6”，同理操作右边的按键之后显示也是一样的。
MAX232之间的引脚高低电平在不断变化，两个单片机系统之间在不断通信，进行数据通讯，只要人为对数据信息进行处理发送，两边便能保持通信。
六．技术小结在写这个实验报告的时候单片机课程设计已经进入尾声经过繁忙而紧张的学习和查阅资料，最后做完了设计，最后都基本上大道了要求，但是在电力载波模块这方面还不是特别理想，仍然还是有时候会有点小问题，但是基本上已经实现了要求的功能。
在双机通信这方面，本课程设计较为成功，完全实现了双机通信所要求的全部功能，两片单片机之间能够完全按照人的意志进行通信，并且很完美，没有错误，所要求的功能全部实现了。
总之通过这次单片机课程设计，再长时间的翻书和查阅资料之中，加深了单片机C语言程序设计的理解，特别是在单片机串行通信方面，更是受益颇深。
正如上面说的在这次课程设计之中也遇到不少问题，在实现双机通信之后，继续实现电力载波通信一直是一个大问题，在买到模块之后查阅各种资料，尝试各种方案都未能成功，最后网上通过询问最终解决问题，尽管走了不少弯路，但是最后成功了，心里还是蛮高兴的。
总之听过这次单片机课程设计，在单片机的学习之中学到了不少更是体验到学习单片机的乐趣，锻炼了自己的思考问题的方式和方法。
附录一实验主程序：#include <reg51.h>#define uint unsigned int#define uchar unsigned charsbit p1=P1^0;sbit p2=P1^1;sbit p3=P1^2;sbit set=P1^6;sbit led=P1^5;uchar key;uchar table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; void delay(uint xms){uint i,j;for(i=xms;i>0;i--)for(j=110;j>0;j--);}void dis(){set=0;P2=table[key];}void send(uchar k){SBUF=k;while(!TI);TI=0;}void keydeal()//******{/* =========*/if(p1==0)delay(10);if(p1==0){key++;if(key==10)key=0;}while(p1==0);/*===========*/if(p2==0)delay(10);if(p2==0){key--;if(key==255)key=9;}while(p2==0);}void main(){TMOD=0x20;TH1=0xfd;TL1=0xfd;PCON=0x00; SCON=0x50;TR1=1;SM0=0;SM1=1;EA=1;ES=1;key=5;led=0;SBUF=0x00;while(!TI);TI=0;while(!RI);RI=0; while(1){lable: if(p3==0)delay(10);if(p3==0){SBUF=0xaa;while(!TI)TI=0;while(!RI)RI=0;if(RI==0xbb)send(key);led=1;delay(500);led=0;}while(p3==0); do{if(p3==0) delay(10);if(p3==0)goto lable; keydeal();dis();SBUF=0x00;while(!TI);TI=0;while(!RI);RI=0;}while(SBUF!=0xaa);//keydeal();//dis();SBUF=0xbb;while(!TI);TI=0;while(!RI);RI=0;key=SBUF;}}附录二推挽驱动参考电路仿真图。
