电动机的温度与温升
绝缘等级、温升和环境温度的关系
绝缘等级、温升和环境温度的关系绝缘等级电机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级: A级E级B级F级H级最高允许温度(℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节.绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度.人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上.因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作.绝缘等级为B级的绝缘材料,主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素（如温度、电和机械的应力、振动、有害气体、化学物质、潮湿、灰尘和辐照等)的影响，而温度通常是对绝缘材料和绝缘结构老化起支配作用的因素。
因此已有一种实用的、被世界公认的耐热性分级方法,也就是将电气绝缘的耐热性划分为若干耐热等级，各耐热等级及所对应的温度值如下：耐热等级温度，℃Y 90A 105E 120B 130F 155H 180200 200220 220250 250温度超过250℃，则按间隔25℃相应设置耐热等级。
也可以不用字母表示耐热等级，但是必须遵从上述对应关系.对在特殊条件下使用的以及有特殊要求的设备（如第3.1.5条所述），上述分级方法不一定适用，可能要采用其他的鉴别分类方法。
电动机绝缘等级温升及电机表面温升
电动机绝缘等级温升及电机表面温升
绝缘等级是指电动机或变压器绕组采用的绝缘材料的耐热等级。
电动机绕组常用的绝缘材料，按其耐热性一般分为A、E、B、F、H五种等级，每一绝缘等级的绝缘材料都有相应的极限允许工作温度，（电机绕组最热点的温度）电机运行绕组绝缘最热点的温度不得超过其规定，否则，将加速绕组绝缘老化，缩短电机寿命；如果温度超过允许值很多，绝缘就会损坏，导致电动机烧毁。
绝缘等级允许最高温度
A级 105度
B级 130度
F级 155度
H级 180度
上述度是摄氏度。
与电动机外壳的温度是有差别的，当外壳达到上述温度时，电动机差不多早已烧了。
电动机的绝缘等级与温升的关系为：
A级 55度
E级 65度
B级 70度
F级 85度
H级 105度
这个温度就是外壳的最高允许温度。
电机温升
中小型电动机的温升——资料来自机械设计手册第三版并经整理发热与温升：电动机在运行过程中有能量损耗，可分为固定损耗和可变损耗。
固定损耗包括铁损和机械损耗，与负载大小无关，一般型电动机此项数值较小；可变损耗主要是铜损，是电机发热的主要热源，等于电流的平方乘以电阻。
损耗导致电机发热。
电机的温升：发热与散热达到平衡时电机温度与环境温度之差称为电动机的温升。
若以Q 代表单位时间内电动机的发热量；A代表电动机与环境温度相差1度时，单位时间内电动机的散热量，则温升稳定值∆T=Q/A达到温升稳定值所需的时间：理论上达到温升绝对稳定的时间是无限长的，实际上只能达到基本稳定。
所需要的时间与发热时间常数T有关。
若以C代表电机的热容量，即电动机温度升高1度所需的热量，则T=C/A （A的定义同上）T与电动机的构造和尺寸有关。
小型电动机（中心高80~315属于小型）一般为0.5小时左右，大型电动机（中心高大于630mm属于大型）一般为3~4小时。
电机的冷却时间常数为发热时间常数的2~3倍，采用强迫通风时，两者相等。
T并不就是温升的稳定时间。
温升按指数规律随时间的增加而逐渐趋于稳定值。
下表是根据公式计算出的温升与温升稳定值之比TB与时间的关系表列数据可以用来估计温升稳定值和大致达到温升稳定值所需的时间。
举例来说，如果某小型电动机的T=0.5小时，运行3xT=1.5小时的温升为35度，便可得到TB=0.95，则可以推算出温升稳定值为∆T=35/0.95=36.84度。
电机的绝缘等级与允许温升：电机的绝缘等级决定于所采用的材料的耐热等级。
若电机的主要部件采用不同耐热等级的绝缘材料，则其绝缘等级按绝缘材料的最低耐热等级考核。
一般用途的中小型电机常选用较低耐热等级的绝缘材料，如E级，B级；有特殊要求的如高温环境，频繁启动的电机，则采用较高耐热等级的绝缘材料，但有时为了提高电机的使用寿命与可靠性，往往也采用较高耐热等级的绝缘材料，但其温升按较低等级考核。

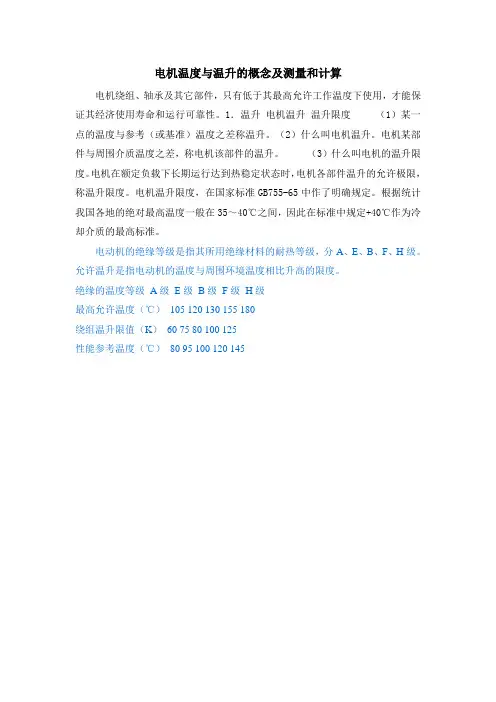

电机温度与温升的概念及测量和计算
电机温度与温升的概念及测量和计算
电机绕组、轴承及其它部件，只有低于其最高允许工作温度下使用，才能保证其经济使用寿命和运行可靠性。
1．温升电机温升温升限度（1）某一点的温度与参考（或基准）温度之差称温升。
（2）什么叫电机温升。
电机某部件与周围介质温度之差，称电机该部件的温升。
（3）什么叫电机的温升限度。
电机在额定负载下长期运行达到热稳定状态时，电机各部件温升的允许极限，称温升限度。
电机温升限度，在国家标准GB755-65中作了明确规定。
根据统计我国各地的绝对最高温度一般在35～40℃之间，因此在标准中规定+40℃作为冷却介质的最高标准。
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级
最高允许温度（℃）105 120 130 155 180
绕组温升限值（K）60 75 80 100 125
性能参考温度（℃）80 95 100 120 145。

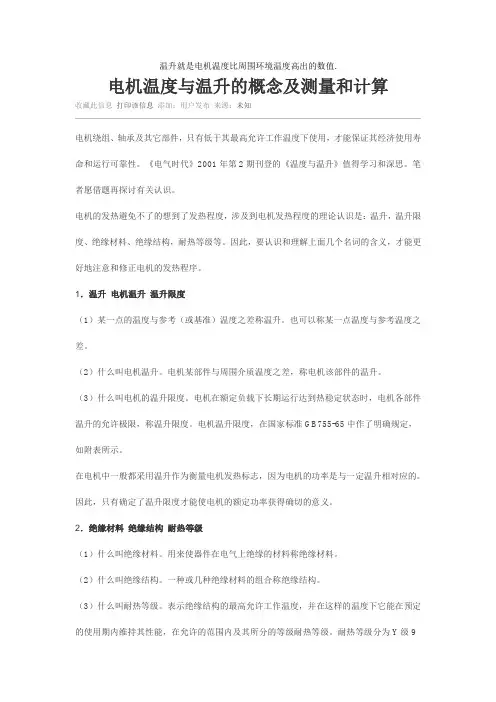

温度与温升
温升就是电机温度比周围环境温度高出的数值.电机温度与温升的概念及测量和计算收藏此信息打印该信息添加：用户发布来源：未知电机绕组、轴承及其它部件，只有低于其最高允许工作温度下使用，才能保证其经济使用寿命和运行可靠性。
《电气时代》2001年第2期刊登的《温度与温升》值得学习和深思。
笔者愿借题再探讨有关认识。
电机的发热避免不了的想到了发热程度，涉及到电机发热程度的理论认识是：温升，温升限度、绝缘材料、绝缘结构，耐热等级等。
因此，要认识和理解上面几个名词的含义，才能更好地注意和修正电机的发热程序。
1．温升电机温升温升限度（1）某一点的温度与参考（或基准）温度之差称温升。
也可以称某一点温度与参考温度之差。
（2）什么叫电机温升。
电机某部件与周围介质温度之差，称电机该部件的温升。
（3）什么叫电机的温升限度。
电机在额定负载下长期运行达到热稳定状态时，电机各部件温升的允许极限，称温升限度。
电机温升限度，在国家标准GB755-65中作了明确规定，如附表所示。
在电机中一般都采用温升作为衡量电机发热标志，因为电机的功率是与一定温升相对应的。
因此，只有确定了温升限度才能使电机的额定功率获得确切的意义。
2．绝缘材料绝缘结构耐热等级（1）什么叫绝缘材料。
用来使器件在电气上绝缘的材料称绝缘材料。
（2）什么叫绝缘结构。
一种或几种绝缘材料的组合称绝缘结构。
（3）什么叫耐热等级。
表示绝缘结构的最高允许工作温度，并在这样的温度下它能在预定的使用期内维持其性能，在允许的范围内及其所分的等级耐热等级。
耐热等级分为Y级90℃、A级10℃、E级120℃、B级130℃、F级155℃、H级180℃和H级以上共七个等级。
从上所述，电机中不同耐热等级的绝缘材料有着不同的最高允许工作温度。
所谓最高允许工作温度是指：在此温度下长期使用时，绝缘材料的物理、机械、化学和电气性能不发生显著恶性变化，如超过此温度，则绝缘材料的性能发生质变，或引起快速老化。
因此，绝缘材料最高允许工作温度是根据它经济使用寿命确定的。
电机绕组温度与温升的国家规定允许标准
电机绕组温度与温升的国家规定允许标准电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念给出基本说明。
1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是影响绕组使用寿命的主要因素之一。
2 温升温升是电机与环境的温度差，是由电机发热引起的。
运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。
这些都会使电机温度升高。
另一方面电机也会散热。
当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。
当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。
但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。
3 温升与气温等因素的关系对于正常运行的电机，理论上在额定负荷下其温升应与环境温度的高低无关，但实际上还是受环境温度等因素影响的。
(1) 当气温下降时，正常电机的温升会稍许减少。
这是因为绕组电阻R下降，铜耗减少。
温度每降1℃，R约降0.4%。
(2) 对自冷电机，环境温度每增10℃，则温升增加1.5～3℃。
这是因为绕组铜损随气温上升而增加。
所以气温变化对大型电机和封闭电机影响较大。
电动机温度不能超过多少度
电动机温度不能超过多少度电机正常运行的温度不宜超过多少度？一般来说，电机机身温度以不超过摄氏80度为好。
当超过该温度时，电机内绕组温度也已经比较高，且肯定会超过80°同时，机身温度也会传输到电机轴伸端，影响电机轴承的润滑等。
电动机温度超过多少会烧坏？一般来说电机绝缘等级如果是A级，环境温度40℃,那么电机的外壳温度应该小于60℃。
电机各部位的温度限度1、与绕组接触的铁心温升（温度计法）应不超过所接触的绕组绝缘的温升限度（电阻法），即A级为60°C,E级为75°C,B级为80°C,F级为100°C,H 级为125℃。
2、滚动轴承温度应不超过95℃,滑动轴承的温度应不超过80℃。
因温度太高会使油质发生变化和破坏油膜。
3、机壳温度实践中往往以不烫手为准。
4、鼠笼转子表面杂散损耗很大，温度较高，一般以不危及邻近绝缘为限。
可预先刷上不可逆变色漆来估计。
电机的温度与温升衡量电机发热程度是用“温升”而不是用“温度”，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念进行讨论。
1、绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃＞及180℃以上。
性能参考温度(°C)A80E95B1OOF120H145绝缘材料根据热稳定性可分为如下7个等级：1、Y级，90度，棉花2、A级,105度3、E级,120度4、B级，130度，云母5、F级，155度，环氧树脂6、H级，180度，硅橡胶7、C级，180度以上常用的B级电机，其内部的绝缘材料往往是F级的，而铜线可能使用H级甚至更高的，来提高其质量。
一般为提高使用寿命，往往规定高级绝缘要求，低一级来考核。
比如，常见的F级绝缘的油泵电机，做B级来考核，即其温升不能超过120度(留10度作为余量，以避免工艺不稳定造成个别电机温升超差)。
最新电机绕组温度与温升的国家规定允许标准-精选.pdf
电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念给出基本说明。
1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是影响绕组使用寿命的主要因素之一。
2 温升温升是电机与环境的温度差，是由电机发热引起的。
运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。
这些都会使电机温度升高。
另一方面电机也会散热。
当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。
当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。
但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。
3 温升与气温等因素的关系对于正常运行的电机，理论上在额定负荷下其温升应与环境温度的高低无关，但实际上还是受环境温度等因素影响的。
(1) 当气温下降时，正常电机的温升会稍许减少。
这是因为绕组电阻R下降，铜耗减少。
温度每降1℃，R约降0.4%。
(2) 对自冷电机，环境温度每增10℃，则温升增加 1.5～3℃。
这是因为绕组铜损随气温上升而增加。
所以气温变化对大型电机和封闭电机影响较大。
