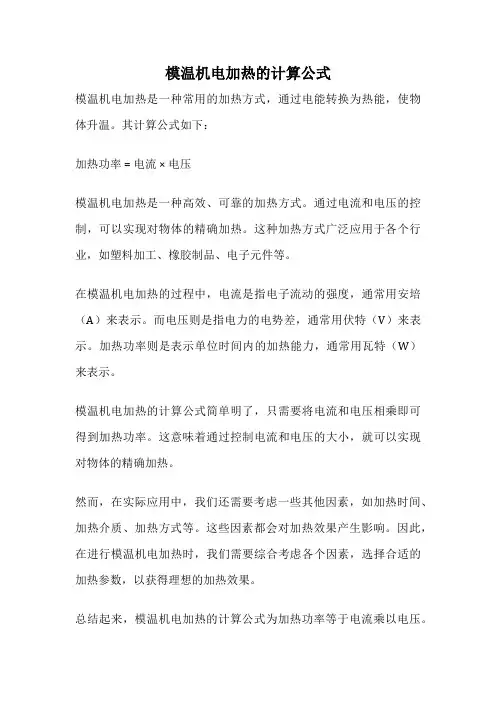

模温机电加热的计算公式
模温机电加热的计算公式
模温机电加热是一种常用的加热方式，通过电能转换为热能，使物体升温。
其计算公式如下：
加热功率 = 电流 × 电压
模温机电加热是一种高效、可靠的加热方式。
通过电流和电压的控制，可以实现对物体的精确加热。
这种加热方式广泛应用于各个行业，如塑料加工、橡胶制品、电子元件等。
在模温机电加热的过程中，电流是指电子流动的强度，通常用安培（A）来表示。
而电压则是指电力的电势差，通常用伏特（V）来表示。
加热功率则是表示单位时间内的加热能力，通常用瓦特（W）来表示。
模温机电加热的计算公式简单明了，只需要将电流和电压相乘即可得到加热功率。
这意味着通过控制电流和电压的大小，就可以实现对物体的精确加热。
然而，在实际应用中，我们还需要考虑一些其他因素，如加热时间、加热介质、加热方式等。
这些因素都会对加热效果产生影响。
因此，在进行模温机电加热时，我们需要综合考虑各个因素，选择合适的加热参数，以获得理想的加热效果。
总结起来，模温机电加热的计算公式为加热功率等于电流乘以电压。
这种加热方式广泛应用于各个行业，通过控制电流和电压的大小，可以实现对物体的精确加热。
然而，在实际应用中，我们还需要考虑其他因素，以获得理想的加热效果。
机车牵引电动机轴承温升高的故障原因与解决方案
进行轴承清洗 ， 禁止使用 ７ １ ６ 金属清洗剂水溶液进
行 清洗 。 １４ 轴承 的运输 与 防护 方 面 ： 别 机务 段在 运 ． 个 输 轴 承 时 采 用 四轮 小 车 ， 任 何 防护 ， 车 无 人 保 无 小
养， 油垢长年堆积 ， 造成轴承内套在运输时极易进入 杂质。为避免发生这方面的问题 ， 我们要求轴 承在
３ 其 它方面
３ １ 配 件焊接 的影 响 ： ． 由于 ２０ 、０ ２年度 各 ０ １２ ０
动机轴 承的作业流程 是作业 人员 将轴 承解 体后 交 轴 承检测 站进行 检 测 ， 格 后 由检修 人 员取 回装 车使 合
用， 中间无检查 时间及检查 记 录 ， 如果 检 测站轴 承 检
清洗后发生氧化生锈的现象。因此我们要求局管各
机务段 使用 柴 油 、 油 或使 用 能 留下 油 膜 的 清洗 液 汽
同时在 １０ ８ 度位置用铜锤敲打端盖， 靠端盖 的弹力 使端盖与机体脱离 ， 组装时则用铜锤将端盖敲打进 机体。这种解体组装方法虽然加快 了检修进 度， 但
在解体及 组装 时 由于轴 承外 圈随端 盖一 起 变形 ， 而 轴承游 隙很小 ， 承滚珠 经 常在轴 承 内、 套 上 留下 轴 外 压痕 ，测 量深 度 可达 １ ｉ） （ Ｉｎ 。因此 我们 严 格 要 求 按 ｎ 照我局颁 布 的 牵 引 电动 机 的检 修工 艺 ， 体 组装 牵 解
引电动机时从 电机端盖对角均衡解体 和紧固螺栓 ，
禁止从单方解体或 紧固， 同时另一方用锤 敲击方 式
运输时要使用专用的手推车， 并对轴承进行防护 ， 轴
承不得沾异物及落地 。如果需在来自 内长时间放置， 收稿 日期 ：０ ８— ８— ９ ２０ ０ ２
初中物理电功率高低温档专题解析
初中物理电功率高低温档专题解析原理：用电器“档位的变化”主要是由“总电阻”的变化引起的，根据P总= U总2/R总可以得出：（注：对于家用电器而言U总是不变的，恒为220V）当R总最大时P总最小，即为低温档。
当R总最小时P总最大，即为高温档。
应用：要想实现高低温档，就必须改变电路中的总电阻，通常通过开关来实现。
串联电路高低温档实现方式：S断开，R总= R1 + R2 S闭合，R总= R1相对而言左边总电阻大为低温档，右边为高温档。
并联电路高低温档实现方式：S断开，R总= R1 S闭合，R1和R2并联一起工作并联的越多总电阻反而越小，左边总电阻大为低温档，右边为高温档。
经验：在计算串联高低温档电路时，往往采取“先算后减”的方法解题，即分别算出高温档、低温档时的总电阻，相减得到R2 。
在计算并联高低温档电路时，由于并联用电器之间互不影响，往往采取“先减后算”的方法解题，即直接用高温档的功率减去低温档的功率得到R2单独工作时的功率，再根据P = U2 / R，分别计算出R1和R2的大小。
练习：1、饮水机是一种常见的家用电器，其中S是一个温度控制开关，当水温升到一定温度时，会自动切换，使饮水机处于保温状态，R0是饮水机加热管的电阻，R 是与加热管串联的电阻，下表是饮水机的技术参数（不考虑电阻受温度的影响）（1）当S闭合时，是什么状态？（2）求出R的大小2、学习了电学知识后，小亮研究家中具有保温功能的电饭锅，画如电饭锅的电路原理图如图l6所示，电饭锅的铭牌上部分内容如下表。
(1)R1、R2中哪个是加热电阻?要使电饭锅加热，开关S闭合还是断开?(2)电饭锅正常加热时，电路的电流是多大?(3)电路中电阻R1、R2的阻值各是多大?保温时，R1、R2产生的电热之比是多少?3、电热水器有加热和保温两种状态（由机内温控开关S2控制），其铭牌技术参数如图所示，（1）开关S1、S2均闭合时，热水器处于哪种工作状态?电阻R1、R2的阻值分别是多少?（2）利用原有电路元件，设计出另一种能够实现加热和保温两种工作状态的实用电路(由机内温控开关S2自动控制)。
DF11G型机车供电柴油机水温高的原因及处理
磁 线路 将 可靠 隔离 ， 即使发 生 电阻 制动 控 制 线路 “ 、 、 、 故 障 ， 不 松 虚 短 破” 也
会 对 正常 工况 造成 影 响 ， 时 也不 会对 电阻制动 性 能造 成影 响 。 同
自 ２０ ０ ７年 ５月 起 ， 利用 小修 对本 段 １０台 Ｄ 型机 车励 磁 回路均 按 上 ４ Ｆ 述 方 法进 行改 造 ， 底杜绝 了此类 故障 的再 发 生 ， 明励 磁 回路 的改进 是 可 彻 ０ Ｃ ０ Ｖ列 车供 电制 式 的 ＤＦ 型 准 高 速 客 运 内燃 机 车 自 ２０ ０ ５年 ７月 １日起担 当牵 引泰 州 、 州始 发 直供 电红 色旅 游 列车 。 每 扬 组 两 台 Ｄ 型 机 车重联 使 用 ， Ｆ 由两 台额 定 功 率 ４ ０ Ｗ 的柴 油 发 电机 组 向 ０ｋ 客 车供 电 ， 电柴油 机 的可 靠 性 对 Ｄ ６ ０ 列 车供 电系统 的正 常 工 作 乃 至 供 Ｃ０Ｖ
安 全运行 具 有重 要意 义 。
在 两年 多 的运用 实践 中 ， Ｆ 型机 车途 中供 电柴 油 机水 温 高 的故 障 经 Ｄ ：
常 发生 ， 时 因水 温持 续上 升高 温水 箱 翻水严 重 造成低 水 位报 警 ， 务员 只 有 乘 好用 大 柴油机 的水进 行补 充 ； 时 柴油 机 高 水 温报 警 乃 至 停 机无 法 应 急 处 有 理， 乘务 员被迫 使用 无 线 电通知 客 车乘 务员 手动 控制 负载 减半 运行 ， 由客 并 车乘务 员人 工 手动将 供 电故 障的 一路 客 车用 电负 载转换 到 另一 路供 电 回路 上， 由非 故障 机组 供 电维持 运行 ， 因机 车担 当 长交 路 ， 运行 时 间长 ， 夏季 车辆
行 的 、 效 的 。口 有
火力发电厂的运行
火力发电厂的运行(一)机组的启动和停运发电厂机组的启动包括锅炉点火、升压、并入母管，汽轮机暖管、暖机、冲转、升速，发电机与电力系统并列、带负荷等一系列过程。
由于锅炉与汽轮机体积大、部件重，特别是高参数大容量锅炉的汽包钢板特厚，汽轮机的结构复杂、精密，因此启动不能太快，以保证各个部件的温度均匀上升，防止因温升不均而发生变形、弯曲、连接部位松动、动静部分之间发生摩擦等不良后果。
中温中压锅炉从点火到并入母管约需2~4h,高温高压锅炉约需4~5h。
中温中压汽轮机从暖管、暖机到带满负荷约需1.5~2.5h,高温高压机组约需4~ 5h。
参数越高，容量越大，启动时间就越长。
单元机组一般采用滑参数启动，即锅炉启动后当蒸汽参数还很低时汽轮机就开始启动，随着锅炉汽压、汽温的升高，汽轮机转速也逐渐提高到额定转速，当发电机并入系统并带上一定负荷后，蒸汽参数才能达到额定值。
这种启动方式可以缩短启动时间约一半左右，并可减少汽、水损失。
在停炉、停机后，同样要注意保证冷却均匀，防止金属部件冷却太快。
(二)安全运行火电厂生产过程复杂，主轴设备较多，任何台设备发生事故，都会不同程度地影响安全运行，甚至会造成主要设备损坏、全厂停电和人身伤亡等严重后果，为保证火电厂广安全运行，特别要注意防止各种恶性事故，例如:(1)由于结垢、腐蚀、磨损和超温，造成炉管爆破事故；(2)锅炉灭火后处理不当，造成炉膛爆炸事故；(3)由于自动调节失灵和判断、操作错误，造成锅炉缺水、满水事故；(4)由于调速系统和危急保安器同时失灵，造成汽轮机因严重超速而遭受破坏，甚至引起人身伤亡事故;(5)由于长期低频率、过负荷运行或严重腐蚀等，造成汽轮机叶片断裂事故;(6)由于油系统故障等原因，造成轴瓦烧坏或火灾事故;(7)由于长期过负荷、超温运行，使绝缘加速老化，造成发电机或主变压器绕组烧坏事故;(8)由于厂用电中断，造成全厂停电事故;(9)由于带负荷拉隔离开关等误操作，造成人身伤亡、设备损坏或停电事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机温升
电机的温度与温升大家都知道衡量电机发热程度是用“温升”而不是用“温度”，其单位为：K，（开尔文），K 是一个变量的单位，而℃是一个常量的单位
当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念进行讨论。
1 绝缘材料的绝缘等级
绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是寿命的主要因素之一。
2 温升
温升是电机与环境的温度差，是由电机发热引起的。
运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。
这些都会使电机温度升高。
另一方面电机也会散热。
当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。
当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。
但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。
GS标准《 90K (GS是德国标准=欧洲标准)
UL标准《 75K (UL是美国标准)
3 温升与气温等因素的关系
对于正常运行的电机，理论上在额定负荷下其温升应与环境温度的高低无关，但实际上还是受环境温度等因素影响的。
(1) 当气温下降时，正常电机的温升会稍许减少。
这是因为绕组电阻R下降，铜耗减少。
温度每降1℃，R约降0.4%。
(2) 对自冷电机，环境温度每增10℃，则温升增加1.5～3K。
这是因为绕组铜损随气温上升而增加。
所以气温变化对大型电机和封闭电机影响较大。
(3) 空气湿度每高10%，因导热改善，温升可降0.07～0.38K，平均为0.19K。
(4) 海拔以1 000 m为标准，每升100 m,温升增加温升极限值的1%。
4 极限工作温度与最高允许工作温度
通常说A级的极限工作温度为105℃，A级的最高允许工作温度是90℃。
那么，极限工作温度与最高允许工作温度有何不同？其实，这与测量方法有关，不同的测量方法，其反映出的数值不同，含义也不一样。
(1) 温度计法其测量结果反映的是绕组绝缘的局部表面温度。
这个数字平均比绕组绝缘的实际最高温度即“最热点”低15℃左右。
该法最简单，在中、小电机现场应用最广。
(2) 电阻法其测量结果反映的是整个绕组铜线温度的平均值。
该数比实际最高温度按不同的绝缘等级降低5～15℃。
该法是测出导体的冷态及热态电阻，按有关公式算出平均温升。
电机温升公式△T=(R2-R1)/[R1×(235+T1)] －(T2－T1) (K)
R2-试验结束时的绕组电阻，Ω；
R1-试验初始时的绕组电阻，Ω；
t1-试验初始时的绕组温度（一般指室温），℃；
t2-试验结束时的冷却介质温度（一般指室温），℃。
235是铜线，铝线为225
永康市皇冠电动工具制造有限公司
(3) 埋置温度计试验时将铜或铂电阻温度计或热电偶埋置在绕组、铁心或其它需要测量预期温度最高的部件里。
其测量结果反出测温元件接触处的温度。
大型电机常采用此法来监视电机的运行温度。
各种测量方法所测量到的温度与实际最高温度都有一定差值，因此需将绝缘材料的“极限工作温度”减去此差值才是“最允许工作温度”。
5 电机各部位的温度限度
(1) 与绕组接触的铁心温升(温度计法)应不超过所接触的绕组绝缘的温升限度(电阻法)，
即A级为60℃，E级为75℃，B级为80℃，F级为100℃，H级为125℃。
(2) 滚动轴承温度应不超过95℃，滑动轴承的温度应不超过80℃。
因温度太高会使油质发生变化和破坏油膜。
(3) 机壳温度实践中往往以不烫手为准。
(4) 鼠笼转子表面杂散损耗很大，温度较高，一般以不危及邻近绝缘为限。
可预先刷上不可逆变色漆来估计。
6 电机发热故障的排除
当电机温度超过最高工作温度或温升超过规定或温升虽然未超过规定，但在低负荷时温升突然增大时，说明电机有故障，其断和排除方法是：
(1) 在额定负荷下温升未超过温升限度，仅由于环境温度超过40℃，而使电机温度超过最大允许工作温度。
这种现象说明电机身是正常的。
解决的办法是用人工方法使环境温度下降，如办不到，则必须减负载运行。
(2) 在额定负载下温升超出铭牌规定。
不管什么情况，均属电机有故障，必须停机检查，特别对温升突然变大更要注意。
其外原因有：电网电压太低或线路压降太大(超过10%)，负载太重(超过10%)，电机与机械配合不当；内部原因有：单相运行、匝间路、相间短路、定子接地、风扇损坏或未固紧、风道阻塞、轴承损坏，定转子相擦、电机与电缆接头发热(特别是铜铝或铝铝连接电机受腐蚀或受潮等。
此外，从理论上讲电机均可正反转，但有些电机的风扇有方向性，如反了，温升会超出许多。
总之，必须对各种具体情况，排除故障。
降低温升最有效的方法：1.加粗线径（漆包线） 2.提高转速 3.改善风路。
