2013年广东省深圳市中考物理试卷
2013年广东省深圳市中考物理试卷
参考答案与试题解析
一、选择题（共38小题，每小题2分，满分76分） 21
．（2分）（2013•深圳）“大黄鸭”来到中国，下列能正确表示“
大黄鸭”在水中所成倒影的是（ ） ． B ． C ． D ．
． B ． C ． D ．
25．（2分）（2013•深圳）自行车是非常方便的交通工具，它运用了许多科学知识．下列说法中错误的是（ ）
26．（2分）（2013•深圳）小明在东湖边看到以下四个画面，其中哪一组用到省力的机械（ ）
A ． ①②
B ． ②④
C ． ③④
D ．
①③
27．（2分）（2013•深圳）深圳地区经常会有台风（如图所示），市政府要求居民将简易房的屋顶加固，对于这一要求下列解释正确的是（ ）
28．（2分）（2013•深圳）高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电． B ． C ． D ．
．
小磁针在磁场中北极指向
B ．
判断通电螺线管的磁极 ．
电动机原理
D ．
电磁感应现象
30．（2分）（2013•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）
A．通过两灯泡的电流I：I=3：5 B．灯泡两端的电压U：U=3：5
32．（2分）（2013•深圳）如图所示，闭合开关后将变阻器的滑片向右移动，下列说法正确的是（）
A．电路总电阻变小B．电流表读数变大
二、非选择题（共10小题，满分74分）
46．（11分）（2013•深圳）小明在家中找到了一根金属丝，利用自己所学的物理知识对它进行了研
究：
（1）如图1所示，用刻度尺量其长度为；如图2所示，用天平测出其质量为；若用排水法测出其体积为1cm3，则该金属丝的密度为．
（2）小明接着测金属丝的电阻，接线时开关应处于（选填“断开”或“闭合”）状态，滑动变阻器滑片应移到（选填“A”或“B”）端．图3中C线和D线应分别接在电压表的和（选填“﹣”、“3”或“15”）接线柱上．
（3）接线无误且闭合开关后，移动滑动变阻器滑片，当电压表的示数为1.4V时，电流表的示数如图4所示为，则该金属丝的电阻为Ω．再测一组数据时，发现电压表的示数变大，说明滑动变阻器的滑片是向（选填“A”或“B”）端移动．
（4）小明又设计了一种方法来测金属丝的电阻，将金属丝和一定值电阻R0接入如图5所示电路，当电流表A1的示数为电流表A2的示数n倍时，金属丝的电阻R x=R0．
47．（7分）（2013•深圳）如图1、图2所示是我们常见的可调节亮度的台灯及电路图，变阻器R的最大电阻值为2200Ω，台灯灯泡的铭牌如图3所示．
求：（1）台灯灯泡的电阻．
（2）灯泡正常发光时的电流．
（3）台灯处在最省电时的工作状态时，灯泡的电功率．
48．（13分）（2013•深圳）随着我国经济的不断增长，国防力量也在加强，我国第一艘航空母舰“辽
，ρ海水=1.03×103kg/m3）
每架舰载飞机的质量5150kg
每架舰载飞机与甲板的总接触面积5000cm
航母正常航行速度54km/h
求：（1）求每架舰载飞机对甲板的压强．
（2）求航母所受的总重力和浮力的大小．
（3）若航母以正常航行速度匀速从甲地开往乙地，行驶了540km．求此过程中航母牵引力的功率．（4）若其中一架舰载飞机起飞后，求航母排开海水的体积减少了多少？。
2013年广东省广州市中考物理试题(解析版)
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
广东省广州市2013年中考物理试题(卷)
省市2013年中考物理试卷一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意．1．（3分）（2013•）某机器的能量流向图如图所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器考点：热机．专题：比热容、热机、热值．分析：由能量流向图判断该机器主要将什么能转化成了什么能即可解决此题．热机：将能转化为机械能；电动机：将电能转化为机械能；发电机：将机械能转化为电能；电热水器：将电能转化为能．解答：解：如图该机器将一部分能转化成了机械能，还有一大部分能散失掉了，所以该机器是热机．故选A．点评：解此题的关键是能确定图中能量转化的方向，并知道各种机械的能量转化情况．2．（3分）（2013•）一般分子的直径约为0.4nm，碳纳米管部是空的．外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件考点：物质的物理特征．专题：粒子与宇宙、材料世界．分析：纳米是长度单位；根据碳纳米管的特性分析答题．解答：解：A、纳米是长度单位，不是体积单位，故A错误；B、碳纳米管在使用过程中要消耗能量，不能用来制作不消耗能量的电动机，故B错误；C、碳纳米管密度小、强度大，可以作为制作防弹背心的材料，故C正确；D、碳纳米管的尺寸大于一般分子的尺寸，故D错误；故选C．点评：本题主要考查学生获取信息，筛选信息结合已有知识分析、解决问题的能力．3．（3分）（2013•）如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说确的是（）A．V1示数为6V B．V1示数大于6V C．V2示数小于6V D．V2示数大于6V考点：并联电路的电压规律．专题：电压和电阻．分析：并联电路两端电压相等．解答：解：根据电路可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压，而并联电路两端电压相等，因此电压表V、电压表V1、电压表V2的示数相等，都等于6V．故选A．点评：本题考查并联电流电压的规律，比较简单．4．（3分）（2013•）如图所示，磁感应线竖直向下，AB棒运动，电流表指针偏转（）A．A B棒可能是竖直向下运动的B．A B棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源考点：电流表的使用．专题：电路和欧姆定律．分析：电磁感应现象：当闭合电路的部分导体在磁场中做切割磁感线运动时，产生感应电流．要注意产生感应电流的条件．解答：解：A、AB棒竖直向下运动时，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流．B、AB棒水平向左运动，切割磁感线，所以产生感应电流．C、开关断开后，电路为断路，因此不会产生感应电流．D、当闭合电路的部分导体在磁场中做切割磁感线运动时，会产生电流，而该该装置就是电源，因此电路有电流一定需要电源．故选B．点评：此题考查了产生感应电流的条件，在电路闭合的情况下，导体必须做切割磁感线运动．其中也可以是导体不动，磁体运动．5．（3分）（2013•）水的比热容比煤油的大．如图所示，隔着石棉网同时加热规格相同，分别装上质量和初温都相同的煤油和水的试管，至管液体升温到40℃，这个过程中（）A．煤油温度先升到40℃B．同一时刻水的温度比煤油高C．加热相同时间，水吸收的热量多D．升高相同的温度，煤油需加热较长的时间考点：热量的计算；比热容的概念．专题：比热容、热机、热值．分析：利用下列知识分析判断：（1）由图可知，用同一个酒精灯加热，两试管的规格相同，则在相同的时间，水和煤油吸收的热量相同；（2）水的比热容比煤油的大，由Q=cm△t可知，若二者的质量相同，在吸收相同热量时，水升高的温度值小；在升高相同温度时，水吸收的热量多．解答：解：A、水的比热容比煤油的大，质量相同的水和煤油相比，煤油吸收的热量少，需要的加热时间短，煤油先升高到40℃，故A正确；B、由图可知，用同一个酒精灯加热，两试管的规格相同，则在相同的时间，水和煤油吸收的热量相同，但水的比热容比煤油的大，水和煤油的质量相同，水升高的温度值小，故B错；C、用同一个酒精灯加热，两试管的规格相同，则在相同的时间，水和煤油吸收的热量相同，故C错；D、水的比热容比煤油的大，质量相同的水和煤油相比，升高相同的温度，水吸收的热量多，需要的加热时间长，故D错．故选A．点评：本题考查学生对水的比热容大的理解，最好借助公式Q=cm△t理解：质量相同的不同物质，升高相同的温度，比热容大的吸收热量多；吸收相同的热量，比热容大的温度变化小．6．（3分）（2013•）如图是某物质由液态变为固态过程温度随时间变化的图象，下列说确的是（）A．t4时刻物体能为零B．t2、t3时刻物体能相等C．t2时刻物体能比t3小D．t1时刻物体分子动能比t2时大考点：熔化和凝固的温度—时间图象；能的概念．专题：分子热运动、能．分析：（1）首先掌握晶体在凝固过程中的特点：在凝固过程中温度保持不变，但不断放热，凝固过程中的温度叫做凝固点；（2）晶体在凝固前处于液态，凝固过程处于固液共存态，凝固完后处于固态；（3）晶体在凝固过程中，虽然温度保持不变，但不断放热，能减小；（4）任何物质的分子总在永不停息地做无规则运动，所以能不可能为零．解答：解：A、t4时刻物体温度为零，但其分子仍不停地做无规则运动，所以具有能，A错误；BC、t2、t3时刻温度相同，但在凝固过程中物体不断放热，所以能减小，BC错误；D、t1时刻温度比t2时刻高，所以t1时刻物体分子运动比t2时大，D正确．故选D．点评：此题考查了晶体在凝固过程中的特点及图象的分析，同时考查了对能的理解及分子运动与温度的关系．7．（3分）（2013•）图中的示意图形象反映物质气、液、固三态分子排列的特点，正确的说法是（）A．甲是气态B．乙是气态C．丙是气态D．甲是固态考点：物质的三态及其基本特征．专题：粒子与宇宙、材料世界．分析：（1）固体分子间距离小，作用力大，分子位置固定，宏观上有固定的形状和体积，不具有流动性；（2）液体分子间距略大，作用力小，分子位置不固定，宏观上有固定的体积，无固定形状，具有流动性；（3）气体分子间距很大，作用力几乎为零，分子极度散乱，宏观上无固定的体积，无固定形状，具有流动性．解答：解：甲图中分子间的距离略大，约束力很小，分子的位置不固定，和液态分子的特点相似；乙图中分子间的距离很小，约束力很大，分子的位置固定，和固态分子的特点相似；丙图中分子间的距离很大，约束力几乎没有，分子的位置极度散乱，和气态分子特点相似．故选C．点评：本题考查物质三种状态的微观特征，要求记住三种不同状态分子排列方式的不同特点．8．（3分）（2013•）线圈abcd转动过程中经过图甲、乙位置时，导线a b 所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变考点：直流电动机的原理．专题：电动机、磁生电．分析：电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次解答：解：由于电流从电源的正极出发，故此时图甲中ab的电流方向是由b到a；在图乙中，由于磁场的方向没有改变，电流的方向是由a到b，故此时线圈所受力的方向改变．故选B．点评：该题考查了通电导线在磁场中受力方向的影响因素，是一道综合题，故同学们应细心解决．9．（3分）（2013•）图中蜡烛在光屏上成清晰缩小的像．下列哪一项操作可能使烛焰在光屏上成清晰放大的像（）A．透镜不动，蜡烛、光屏靠近透镜B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D．蜡烛、光屏都不动，透镜靠近光屏考点：凸透镜成像的应用．专题：透镜及其应用．分析：（1）光屏上能承接清晰的像是实像，凸透镜成实像时，物距减小，像距变大，像变大．（2）光路是可逆的，当蜡烛和凸透镜的位置不变时，凸透镜左移，使现在的物距等于原来的像距．解答：解：（1）光屏上能再次出现清晰的像，此时像是实像，要使像成放大的，要减小物距，增大像距，所以凸透镜位置不动，向右移动蜡烛，同时向右移动光屏．（2）因为光路是可逆的，如图位置凸透镜成倒立、缩小的实像，当蜡烛和光屏位置不变时，凸透镜向左远离光屏时，使现在的物距等于原来的像距时，凸透镜成倒立、放大的实像．故选B．点评：凸透镜成实像时，物距减小，像距变大，像变大．这条规律在凸透镜成像习题中有广泛的应用．10．（3分）（2013•）如图所示，足球以初速度v沿着凹凸不平的草地从a运动到d，足球（）A．在b、d 两点动能相等B．在a、d 两点动能相等C．从b 到 c 的过程机械能减少D．从 c 到 d 的过程重力势能减少考点：动能和势能的大小变化．专题：机械能及其转化．分析：（1）动能大小跟质量、速度有关．质量一定时，速度越大，动能越大；速度一定时，质量越大，动能越大．（2）足球和草地之间存在摩擦力，克服摩擦做功，机械能转化为能，机械能不断减小，能增大．（3）重力势能大跟质量、高度有关．质量一定时，高度越高，重力势能越大；高度一定时，质量越大，重力势能越大．解答：解：A、足球在b点时，足球有一定的速度，足球具有一定的动能，动能不为零；足球在d 点时，足球速度为零，足球动能为零．不符合题意．B、足球在a点时，足球有一定的速度，足球具有一定的动能，动能不为零；足球在d 点时，足球速度为零，足球动能为零．不符合题意．C、足球从b 到c 的过程中，足球和草地之间存在摩擦力，克服摩擦做功，机械能转化为能，机械能不断减小．符合题意．D、足球从c 到d 的过程中，足球质量不变，高度增大，重力势能不断增大．不符合题意．故选C．点评：机械能大小可以根据机械能=动能+势能中动能和势能的变化来判断机械能的变化，也可以看机械能是否和其它形式的能发生转化来判断．11．（3分）（2013•）某手机网络频率围是1920MHz﹣﹣﹣1935MHz，下列说确的是（）A．1920MHz的电磁波波长比1935MHz 的短B．1920MHz的电磁波不能在没有空气的月球上传播C．1920MHz的电磁波在真空中传播的速度比1935MHz的慢D．1920MHz和1935MHz的电磁波在真空中传播的速度相同考点：电磁波的传播；波速、波长和频率的关系．专题：压轴题；信息的传递．分析：电磁波可以在真空中传播，不同频率的电磁波在真空中的传播速度相同，电磁波的频率越高，电磁波波长越短．解答：解：A、电磁波频率越高，波长越短，频率越低，波长越长，1920MHz的电磁波波长比1935MHz的长，故A错误；B、1920MHz的电磁波能在没有空气的月球上传播，故B错误；C、1920MHz的电磁波在真空中传播的速度与1935MHz的传播速度相同，故C错误；D、1920MHz和1935MHz的电磁波在真空中传播的速度相同，故D正确；故选D．点评：本题考查了电磁波的传播条件、波速、波长与频率的关系，是一道基础题，掌握基础知识即可正确解题．12．（3分）（2013•）忽略一切阻力，原静止在水平面上的大石头被另一块小石头水平撞击，大石头的运动情况是（）A．始终静止不动B．动了一点点，很快停下来C．撞击时开始运动，然后慢慢停下来D．撞击时开始运动，然后做匀速直线运动考点：牛顿第一定律．专题：压轴题；运动和力．分析：要想改变物体的运动状态一定要有力的作用，据此来分析大石头的变化．同时，还要关注当不受外力时，物体将保持静止状态或匀速直线运动状态．解答：解：此题的前提是“忽略一切阻力”，因此，原静止在水平面上的大石头被另一块小石头水平撞击，其运动状态一定改变，即开始运动．又因为没有阻力的作用，所以大石头将做匀速直线运动．只有选项D的说法符合题意．故选D．点评：解答此题需要一定的想象力和推理能力，抓住“忽略一切阻力”这一前提，是进行推理和想象的关键．二、填空作图题（共25分）13．（3分）（2013•）某家用电动食品粉碎机有两开关S1，S2，要合上开关S1，而且要用力下压盖子（会闭合开关S2），粉碎机才会工作．在图中连接粉碎机的电动机及S1、S2，使其能按上述要求工作．考点：串、并联电路的设计．专题：电流和电路．分析：家庭电路连接为电路一端接火线，一端接零线，由于题目中说明开关S1、S2同时闭合，粉碎机才工作，因此S1、S2与电动机串联，其中注意开关与火线相连．解答：解：S1、S2与电动机串联，其中开关与火线相连，如图所示：点评：此处考查家庭电路连接及简单电路设计，比较简单．14．（3分）（2013•）如图哪些图所示情况会发生触电事故甲、丙考点：触电危害及常见的触电类型与预防．专题：电与热、生活用电．分析：家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析．解答：解：人体触电，原因是有电流流过，形成通路．人体为导体，一边与火线相接，一边与零线相接或与相接，都会形成通路，图甲、丙中有电流流过人体，会触电，图乙、丁中没有电流流过人体，不会触电．故答案为：甲、丙．点评：本题考查了常见触电的两种类型．我们要牢记安全用电的原则：不接触低压带电体，不靠近高压带电体．15．（4分）（2013•）如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．考点：平面镜成像的相关作图．专题：光的传播和反射、平面镜成像．分析：要解答本题需掌握：平面镜成像的特点，即像与物的连线与镜面垂直、像与物相对于平面镜对称、像与物大小相等．根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点A′、B′，连接A′、B′即为物体AB的像．解答：解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做SS'的垂直平分线．先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：此处考察平面镜成像特点．先连接OO’，作出中垂线，确定平面镜的位置，再根据平面镜成像特点，作出AB 的像．注意：实线、虚线和垂直符号．16．（4分）（2013•）下表是某些介质的声速v介质v/（m•s﹣1）介质v/（m•s﹣1）水（5℃）1450 冰3230水（15℃）1470 软橡胶（常温）40 至50水（20℃）1480 软木500海水（25℃）1531 铁（棒）5200（1）分析表格的信息，推断声速大小可能跟哪些因素有关？（只须写出两种）依据是什么？声速大小可能和介质种类有关，声音在水、海水、冰、铁等不同介质中速度不同；声速大小可能和温度有关，声音在5℃、15℃、20℃的水中的速度不同．（2）设海水温度为25℃，在海面用超声测位仪向海底垂直发射声波，经过2s 后收到回波，根据公式，计算出海水深度为1531m．（3）真空中声速是0m/s．考点：声速；速度公式及其应用．专题：运动和力．分析：（1）根据表息总结声速大小可能跟哪些因素有关．声音的传播速度与介质和温度有关．气体、液体、固体都可以传播声音，固体的传声速度大于液体、气体中的传声速度；声音在同一介质中传播时，温度越高，传声速度越快．（2）从表中查出声音在温度为25℃的海水中的速度，利用速度公式可求出海水深度．（3）声音不能在真空中传播．解答：解：（1）观察表中数据，不难发现：①声音在水、海水、冰、铁等不同介质中速度不同，说明声速大小和介质种类有关；②声音在5℃、15℃、20℃的水中的速度不同，说明声速大小和温度有关．（2）声音在温度为25℃的海水中的速度v=1531m/s，声音从海面到海底时间t==1s，海水深度为h=s=vt=1531m/s×1s=1531m．（3）因为声音不能在真空中传播，所以真空中声速是0m/s．故答案为：（1）声速大小可能和介质种类有关；声音在水、海水、冰、铁等不同介质中速度不同；声速大小可能和温度有关；声音在5℃、15℃、20℃的水中的速度不同；（2）1531m；（3）0m/s点评：分析此处考察声速的影响因素、回声测距的知识，考察学生读表、总结能力．17．（5分）（2013•）如图1所示，小明顺着竖直的杆匀速下滑．①图2代表小明的圆点A画出了其竖直方向受到的力．②小明再沿此绳匀速下滑，其沿绳受到的摩擦力为f绳、沿杆下滑受到的摩擦力为f杆，f绳=f杆（选填“＞”，“=”，“＜”）．③若小明沿杆匀速向上爬，他受到的摩擦力的方向：竖直向上．考点：摩擦力的大小；二力平衡条件的应用．专题：重力、弹力、摩擦力．分析：对小明进行受力分析，明确其在竖直方向上受到的力，再根据小明的运动状态，判断两个力的大小关系．解答：解：①小明在沿绳或杆匀速下滑时，受到的是竖直向下的重力G和竖直向上的摩擦力f；②由题意可知，小明始终是匀速下滑，处于平衡状态，所以，摩擦力与重力是一对平衡力，大小均与重力相同．因此f绳=f杆；③小明沿杆匀速向上爬，此时其重力仍与摩擦力是一对平衡力，此处相对运动趋势方向是竖直向下，因此摩擦力方向为竖直向上．故答案为；②=；③竖直向上．点评：在此题中，明确重力与摩擦力是一对平衡力，是判断摩擦力的大小和方向的关键所在．18．（2分）（2013•）如图所示，把一轻质纸放在两本书上，沿纸面下方吹气，原平整的纸会从两书间的空隙下陷，据此推断空气对下陷纸片上、下表面的压强哪个小？根据所学的物理知识解释为什么会出现这种现象：下表面气体流速越大，压强越小．考点：流体压强与流速的关系．专题：压轴题；气体的压强、流体压强与流速的关系．分析：流体压强与流速的关系：对于流体来说，流速越大的地方，压强越小；流速越小的地方，压强越大．解答：解：空气对下陷纸片下表面的压强小；因为吹气时，纸片下方的空气流速快，产生的压强小，小于外界的大气压，所以纸片会陷下去．故答案为：下表面气体流速越大，压强越小．点评：本题考查流体压强与流速的关系，要知道流速越快，压强越小．19．（4分）（2013•）图是薄纸制成的下端开口，容器的容积为1m3，所用薄纸重量为0.5N，容器空气重量为12.9N，容器（含其空气）的总重量为13.4N（空气质量为 1.29kg/m3，g=10N/kg），为了使容器悬浮在空中，你要用加热使气体膨胀方法使容器空气减少，容器空气的重量减少0.5N，容器才能悬浮在空中，此时容器空气密度小于容器外空气密度（选填“大于”，“等于”，“小于”）．考点：密度公式的应用；物体的浮沉条件及其应用．专题：压轴题；浮沉的应用．分析：①已知容器的容积和空气的密度，可以得到容器空气的质量，进而得到空气的重力；②已知薄纸重和空气重，可以得到总重；③使容器中空气减少最直接的方法：加热使气体膨胀，溢出空气；④物体悬浮的条件是：受到的浮力等于物体的重力．解答：解：①∵ρ=∴容器空气的重力为G=mg=ρVg=1.29kg/m3×1m3×10N/kg=12.9N；②容器的总重量为G总=G空气+G0=12.9N+0.5N=13.4N；③为了使容器悬浮在空中，根据物体热胀冷缩的性质，需要采用加热使气体膨胀，溢出空气的方法使容器空气减少；④容器在空气中受到的浮力为F浮=ρ空气gV=1.29kg/m3×10N/kg×1m3=12.9N要使容器悬浮在空气中，需要排出的空气为△G=G总﹣F浮=13.4N﹣12.9N=0.5N；此时容器和剩余空气的平均密度等于外界空气的密度，所以容器空气密度要小于容器外空气的密度．故答案为：12.9；13.4；加热使气体膨胀；0.5；小于．点评：此题考查了质量、重力的计算、悬浮的条件和应用，阿基米德原理和二力平衡的条件等容，涵盖了力学较多的知识点，综合性较强，有一定的难度．三、解析题（共18分）20．（8分）（2013•）效率是30%，水平叉臂面积为1m2的电动叉车（如图1），托着重量为6000N，底面积为6m2的货物（如图2），5s 从A点匀速水平移动到B点，从B点匀速竖直提升10s到达C点，所用时间及各点间距离如图3所示，求：电动叉车（如图1）（1）A到B过程，货物对叉臂的压强．（2）A到C过程，叉车对货物的支持力做的功．（3）B到C过程，叉车对货物做功的功率．（4）B到C过程，叉车消耗的电能．考点：压强的大小及其计算；功的计算；功率的计算；电功的计算．专题：压轴题；功、功率、机械效率．分析：（1）A到B过程中，货物对叉臂的压力为货物的重，受力面积为叉臂面积1m2．由固体压强公式：p=即可求得．（2）A到C过程中，叉车对货物支持力只在B到C过程做功，支持力为6000N，利用W=FS求得叉车对货物的支持力做的功．（3）已知从B点匀速竖直提升10s到达C点，根据（2）求得的叉车对货物做功，利用P=求得叉车对货物做功的功率．（4）根据（2）求得的，叉车对货物做的有用功为W=6000J，其效率为30%，然后即可求得叉车消耗的电能．解答：解：（1）A到B过程中，货物对叉臂的压力为货物的重6000N，受力面积为叉臂面积1m2．则p===6000Pa．（2）A到C过程中，叉车对货物支持力只在B到C过程做功，则支持力做得功为：W=FS=6000N×1m=6000J，（3）B到C过程中叉车对货物做功功率为：P===600W，（4）由（2）知，叉车对货物做的有用功为W=6000J，其效率为30%，故叉车消耗的电能为：W电===2×104J．答：（1）A到B过程，货物对叉臂的压强为6000Pa．（2）A到C过程，叉车对货物的支持力做的功为6000J．（3）B到C过程，叉车对货物做功的功率为600W．（4）B到C过程，叉车消耗的电能为2×104J．点评：分析这是一道固体压强和功与机械功率的综合题．题目本身不难，但要求学生对固体压强以及做功等知识点有比较好的理解．比如在（1）问中，要注意“受力面积”并不是货物的底面积，而是叉臂面积；在第（2）小问中支持力在A 到 B 过程中因为与运动方向垂直，所以此过程支持力没有做功；这两个点可能有很多学生比较容易出错．21．（10分）（2013•）灯泡L 标着“6V 6W”，求：（1）灯泡L正常发光时的电流和电阻（2）如图1所示，把灯泡L与电压恒为6V 的电源相接，在t=0s时刻，合上开关S，测得流过灯泡L的电流与通电时间关系如图2所示．①合上开关S瞬间，流过灯泡的电流多大？②哪一时刻开始灯泡正常发光？③合上开关瞬间灯泡的电阻为R1，正常发光时电阻为R2，求．考点：电功率的计算；欧姆定律的应用．专题：计算题；压轴题；信息给予题；欧姆定律；电能和电功率．分析：（1）灯泡正常发光时，两端的电压和额定电压相等，根据P=UI求出电流，利用欧姆定律求出电阻；（2）①由图可知，合上开关S瞬间，流过灯泡的电流；②灯泡正常发光时的电流和额定电流相等，由图可知灯泡正常发光的时刻；③根据欧姆定律分别求出合上开关瞬间和正常发光时的电阻，进一步求出两电阻的阻值之比．解答：解：（1）灯泡正常发光时的电压为6V，功率为6W，由P=UI可得，正常发光时的电流：I===1A，此时的电阻：R===6Ω；（2）①合上开关S的瞬间，由图可知，当t=0时的电流为：I0=6A；②灯泡正常发光时的电流为1A，结合图我们可知，从t=6×10﹣2开始，灯泡正常发光；③合上开关的瞬间灯泡的电阻：R1===1Ω，灯泡正常发光时的电阻R2=R=6Ω，∴==．答：（1）灯泡L正常发光时的电流为1A，电阻为6Ω；。

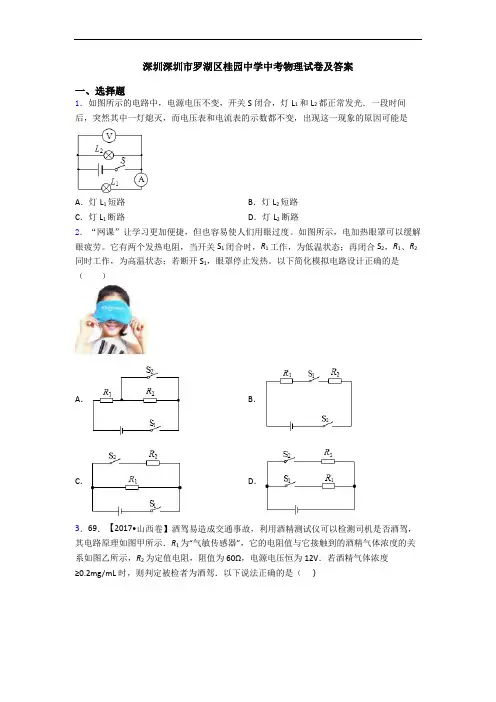

深圳深圳市罗湖区桂园中学中考物理试卷及答案
深圳深圳市罗湖区桂园中学中考物理试卷及答案一、选择题1．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路2．“网课”让学习更加便捷，但也容易使人们用眼过度。
如图所示，电加热眼罩可以缓解眼疲劳。
它有两个发热电阻，当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。
以下简化模拟电路设计正确的是（）A．B．C．D．3．69．【2017•山西卷】酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A．被检者的酒精气体浓度越高，电流表示数越小B．电流表的示数为0.12A时，判定被检者为酒驾C．电压表示数为3V时，R2消耗的电功率为0.45WD．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V4．水平台面上有两个同规格烧杯,分别盛有甲、乙两种液体将两个完全相同的物体A、B分别放入两杯中静止时如图所示,甲、乙液面刚好相平此时,设A物体受到的浮力为F浮A甲液体对烧杯底部的压强为p甲;B物体受到的浮力为F浮B,乙液体对烧杯底部的压强为p乙,则A．F浮A=F浮B, p甲>p乙B．F浮A=F浮B, p甲<p乙C．F浮A <F浮B, p甲>p乙D．F浮A<F浮B, p甲<p乙5．如图所示的现象中，与手影形成原因相同的是（）A．水中倒影B．水中折筷C．小孔成像D．雨后彩虹6．如图是某同学设计的一种烟雾报警装置，R为光敏电阻，其阻值随光照强度的增强而减弱，0R为定值电阻。
【精校】2013年广东省深圳市中考物理试卷(含答案)
2013年广东省深圳市中考物理试卷一、选择题（共38小题，每小题2分，满分76分）21．（2分）（2013•深圳）“大黄鸭”来到中国，下列能正确表示“大黄鸭”在水中所成倒影的是（）A．B．C．D．点评：本题主要考查的是平面镜成像特点的应用．比较简单．22．（2分）（2013•深圳）“神十”上天，女宇航员王亚平在太空进行讲课，下列说法正确的是（）A．王亚平说话发出声音是因为声带在振动B．地球上的学生听到王亚平的声音是靠声波传回地球的C．在“天宫一号”里声音传播的速度为3.0×108米/秒D．王亚平讲课声音很大是因为她的声音频率很高23．（2分）（2013•深圳）关于四季常见的自然现象，下面说法正确的是（）A．春雨是汽化现象B．夏露是液化现象C．秋霜是凝固现象D．冬雪是升华现象24．（2分）（2013•深圳）汽车匀速直线上坡的过程中，各物理量随时间变化关系正确的是（）A．B．C．D．25．（2分）（2013•深圳）自行车是非常方便的交通工具，它运用了许多科学知识．下列说法中错误的是（）A．车轮上刻有凹凸不平的花纹是为了增大摩擦力B．用力蹬脚踏板，自行车前进是因为受到地面的摩擦力C．在水平地面上运动的自行车不用踩也会前进是因为自行车的惯性D．上坡前用力猛踩几下是为了增大自行车的惯性26．（2分）（2013•深圳）小明在东湖边看到以下四个画面，其中哪一组用到省力的机械（）A．①②B．②④C．③④D．①③27．（2分）（2013•深圳）深圳地区经常会有台风（如图所示），市政府要求居民将简易房的屋顶加固，对于这一要求下列解释正确的是（）A．屋顶上方空气的流速大于下方，屋顶被向下压垮B．屋顶上方空气的流速大于下方，屋顶被向上掀起C．屋顶上方空气的流速小于下方，屋顶被向下压垮D．屋顶上方空气的流速小于下方，屋顶被向上掀起28．（2分）（2013•深圳）高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（）A．B．C．D．29．（2分）（2013•深圳）下列表述正确的是（）A．小磁针在磁场中北极指向B．判断通电螺线管的磁极C．电动机原理D．电磁感应现象30．（2分）（2013•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）A．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗31．（2分）（2013•深圳）以下操作安全的是（）A．保险丝烧断后应换一根铜丝来代替B．发现有人触电后立刻断开电源C．将电灯开关接在零线上，熔断器接在火线上D．电线短路起火，应立即用水扑灭32．（2分）（2013•深圳）如图所示，闭合开关后将变阻器的滑片向右移动，下列说法正确的是（）A．电路总电阻变小B．电流表读数变大C．电磁铁的磁性增强D．弹簧测力计示数变小二、非选择题（共10小题，满分74分）46．（11分）（2013•深圳）小明在家中找到了一根金属丝，利用自己所学的物理知识对它进行了研究：（1）如图1所示，用刻度尺量其长度为 6.19cm（6.15cm～6.19cm均可）；如图2所示，用天平测出其质量为 5.6g ；若用排水法测出其体积为1cm3，则该金属丝的密度为 5.6g/cm3（或5.6×103kg/m3）．（2）小明接着测金属丝的电阻，接线时开关应处于断开（选填“断开”或“闭合”）状态，滑动变阻器滑片应移到 B （选填“A”或“B”）端．图3中C线和D线应分别接在电压表的﹣和 3 （选填“﹣”、“3”或“15”）接线柱上．（3）接线无误且闭合开关后，移动滑动变阻器滑片，当电压表的示数为1.4V时，电流表的示数如图4所示为0.28A ，则该金属丝的电阻为 5 Ω．再测一组数据时，发现电压表的示数变大，说明滑动变阻器的滑片是向 A （选填“A”或“B”）端移动．（4）小明又设计了一种方法来测金属丝的电阻，将金属丝和一定值电阻R0接入如图5所示电路，当电流表A1的示数为电流表A2的示数n倍时，金属丝的电阻R x= R0．解答：解：（1）由图1知，刻度尺的分度值为1mm，所以金属丝的长度为6.19cm；图2知，标尺的分度值为0.2g，所以m=5g+0.6g=5.6g；ρ===5.6g/cm3；（2）接线时开关应处于断开状态，由图知，滑动变阻器接了下面左边的A接线柱，所以在闭合开关前，滑片应移至右端的B处，使其阻值最大；由图3知，电源电压为3V，所以电压表可选择0～3V的量程，电流从其正接线柱流入，负接线柱流出，所以C接负接线柱，D接3接线柱；（3）由图4知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A；R===5Ω；电压表的示数变大，则滑动变阻器的阻值变小，所以滑片向A端移动；（4）由图知，两电阻并联，则：I1R x=I2R0R x=，电流表A1的示数为电流表A2的示数n倍，所以R x=R0．故答案为：（1）6.19cm（6.15cm～6.19cm均可）；5.6g；5.6g/cm3（或5.6×103kg/m3）；（2）断开；B；﹣； 3；（3）0.28A； 5；A；（4）．47．（7分）（2013•深圳）如图1、图2所示是我们常见的可调节亮度的台灯及电路图，变阻器R的最大电阻值为2200Ω，台灯灯泡的铭牌如图3所示．求：（1）台灯灯泡的电阻．（2）灯泡正常发光时的电流．（3）台灯处在最省电时的工作状态时，灯泡的电功率．解答：解：（1）由P=可得，灯泡电阻：R L===2200Ω；（2）灯泡正常发光时两端的电压U L=220V，功率P L=22W，由P=UI可得，通过灯泡的电流：I L额===0.1A；（3）因为电路电压一定，总电阻越大功率越小就越省电，∵串联电路中总电阻等于各分电阻之和，∴此时电路中的电流：I===0.05A，灯泡的电功率：P灯泡=I2R L=（0.05A）2×2200Ω=5.5W．答：（1）台灯灯泡的电阻为2200Ω；（2）灯泡正常发光时的电流为0.1A；（3）台灯处在最省电时的工作状态时，灯泡的电功率为5.5W．48．（13分）（2013•深圳）随着我国经济的不断增长，国防力量也在加强，我国第一艘航空母舰“辽宁号”已正式交接．根据某航母的主要参数值列式计算：（g=10N/kg，ρ海水=1.03×103kg/m3）主要参数值航母总质量（包括舰载飞机）6×107kg每架舰载飞机的质量5150kg每架舰载飞机与甲板的总接触面积5000cm2航母正常航行速度54km/h航母以正常航行速度行驶时所受阻力 3.6×108N求：（1）求每架舰载飞机对甲板的压强．（2）求航母所受的总重力和浮力的大小．（3）若航母以正常航行速度匀速从甲地开往乙地，行驶了540km．求此过程中航母牵引力的功率．（4）若其中一架舰载飞机起飞后，求航母排开海水的体积减少了多少？解答：解：（1）舰载飞机对甲板的压：F=G1=m1g=5150kg×10N/kg=5.15×104N，舰载飞机对甲板的压强：p===1.03×105Pa；（2）航母总重力：G2=m2g=6×107kg×10N/kg=6×106N，∵漂浮，∴F浮=G2=6×106N；（3）∵航母在匀速行驶，∴根据二力平衡可得：F牵=f=3.6×108N，牵引力的功率：P=F牵v=3.6×108N/kg×m/s=5.4×109W；（4）舰载飞机起飞前后，航母受到的浮力：F浮=ρ液gV排，F浮1=G2﹣G1=ρ液gV排1，根据阿基米德原理可得：△V=V排﹣V排1=﹣===5m3．答：（1）每架舰载飞机对甲板的压强为1.03×105Pa；（2）航母的总重力和受到的浮力均为6×106N；（3）航母行驶过程中牵引力的功率为5.4×109W；（4）航母排开海水的体积减少了5m3．考试高分秘诀是什么？试试这四个方法，特别是中考和高考生谁都想在考试中取得优异的成绩，但要想取得优异的成绩，除了要掌握好相关的知识定理和方法技巧之外，更要学会一些考试技巧。
广东省深圳市2014年中考物理试卷(含答案)
2014年广东省深圳市中考物理试卷一、选择题1．下列说法中正确的是（）A．声音可以在真空中传播B．消音器是在声源处减少噪音C．声音的传播不具有能量D．通过声音的响度可以区分不同种类的乐器2．下列选项中属于光的反射现象的是（）A．雨后天空中的彩虹B．透过装水的矿泉水瓶看到放大的文字C．通过湖面反光可以看到树的倒影D．太阳光透过叶子会在地面有一个圆形的光斑3．如图是某晶体的熔化图像，从这个图中可知（）A．CD段是气体B．晶体的熔点是48℃C．BC段晶体不吸热D．6min时晶体已完全熔化4．李明同学在学习运动和力的知识后，对下列问题认识正确的是（）A．两个力方向相同，大小相等则作用效果一定相同B．两个力大小相同，方向相反则一定是一对平衡力C．运动物体突然不受力则它将永远运动下去D．物体受力越大则惯性也越大5．下列说法正确的是（）A．将柱体沿竖直方向切取一半则剩下部分对桌面的压强减半B．液体内部只产生向下的压强C．越重的物体，摩擦力也一定越大D．任何物体都可以选作参照物6．能应用流体压强与流速关系解释的现象是（）A．用吸管吸饮料B．两艘彼此接近平行行驶的船容易相撞C．直升飞机升空D．吸盘吸在光滑玻璃上不会脱落7．小明斜向上抛出一个小球，不计空气阻力，下列说法中正确的是（）A．小明在投掷过程中不做功B．铅球上升过程，重力势能减小，动能增加C．铅球出手时重力势能最大D．铅球出手后机械能不变8．有R1、R2两个电阻，两电阻并联P1：P2=1：3，串联时P1′：P2′=（）A．1：3B．3：1C．3：4D．4：39．对下列各图描述错误的是（）A．条形磁铁周围磁感线的分布B．奥斯特实验：通电时小磁针的S极转向纸内C．通电螺线管周围的磁场D．地磁场N极与地理北极基本一致10．下列属于电功的单位的是（）A．V•A B．kW•h C．A2•ΩD．kW11．下列措施符合安全用电的是（）A．开关可以接在零线上B．如果有人触电一定先救人后断电C．空气开关跳闸一定是发生了短路D．湿手不能碰开关12．如图所示电路，两灯泡是并联关系的是（）A．B．C．D．二、解答题13．理想实验是物理发展过程中的一种重要的研究方法，伽利略曾设想了一个理想实验，入股所示（途中两个斜面底部均用一小段光滑圆弧连接），下列是该实验中的一些事实和推论A、如果没有摩擦，小球将上升到原来释放时的高度B、减小第二个斜面的倾角，小球在这斜面上仍然能达到原来的高度C、继续减小第二个斜面的倾角，最后使它成为水平面，小球要沿水平面做匀速直线运动D、两个对接的斜面，让静止的小球沿一个斜面滚下，小球将滚上另一个斜面①在上诉A、B、C、D四个步骤中，属于可靠性事实的有，属于理想化推论的有；②上述理想实验的步骤按照正确的顺序排列是③该理想实验（填“能”或“不能”）直接证明牛顿第一定律．14．小明在学完浮力知识后，用如下器材做了验证“阿基米德原理”的实验①仔细观察上述步骤的示意图，其中会影响实验结果的是甲乙丙丁戊中的；②这次实验操作的正确顺序是；③“甲丙丁戊”四个示意图中的弹簧测力计示数分别为F1、F2、F3、F4，如果关系式成（已知F1、立，则可得出阿基米德原理还能测出铁块的密度ρ铁=F2、F3、F4和ρ水）15．某同学做“测量小灯泡电功率”的实验，小灯泡有“2.5V”字样，测量电路图如图1①电路图中表和表分别为（填A或B）A和B和②正确接入电表后，实验中滑动变阻器滑片移到某个位置时，电压表示数如图所示，其电压为V，若他想测量小灯泡的额定功率，应将滑动变阻器的滑片向（填a或b）段滑动．③表中为该同学的实验记录分析表实验次数电压表示数U（V）电流表示数I（A）实际功率P（W）额定功率P额（W）1 1.50.220.33P=入 入" 入" =0.532 2.00.260.523 2.50.300.75老师认为该同学的数据处理过程有误，你认为正确的测量结果为P额=W．16．如图2所示电路中，R1、R2串联在电路中，电流和R1、R2两端的电压如图1所示，电压表示数为4V，求：（1）R1、R2的值为多少？（2）电源电压U为多少？（3）电路消耗的总功率P为多少？17．如图所示，物块M在光滑斜面上从A匀速滑到C，速度v=2m/s，其中AB=6m，AC=10m，物块M重G M=100N，物块m重G m=40N（不计滑轮重，绳重，绳与滑轮间摩擦）求：（1）物块m上升的高度为多少米．（2）动滑轮对m所做的功W1．（3）M重力做功W2．（4）重力对M做功的功率P．答案解析部分1．【答案】B【解析】【解答】解：A、真空不能传声；错误；B、消音器是在声源处减弱噪声；正确；C、声音除了可以传递信息，还可以传递能量；错误；D、不同的乐器即使演奏同一首歌，音调和响度相同，也能区分出是什么乐器，是发声体本身材料和结构的原因，即音色不同，错误；故选B．【分析】声音的传播需要介质，一切固体、液体和气体都可以作为传声的介质，真空不能传声；控制噪声可以从声源处减弱，可以从传播过程中减弱，可以从人耳处减弱；声音除了可以传递信息，还可以传递能量；音调是指声音的高低，响度是指人耳感觉到的声音的大小或强弱，音色是指声音的品质和特色．2．【答案】C【解析】【解答】解：A、雨后天空出现的彩虹，属于光的色散现象，是由光的折射形成的．不符合题意；B、透过装水的矿泉水瓶看到放大的文字，是凸透镜成像，属于光的折射，不符合题意；C、通过湖面反光可以看到树的倒影，属于平面镜成像，是光的反射，符合题意；D、太阳光透过叶子会在地面有一个圆形的光斑，是小孔成像，属于光沿直线传播，不符合题意．故选C．【分析】①平面镜成像，成因是光的反射．②光的折射现象．由物体发出的光透过不同介质时，会发生折射，使光路发生改变，因此我们看到的是物体的虚像．③光的直线传播．知道光在同一均匀介质中是沿直线传播的．3．【答案】B【解析】【解答】解：A、由图可知，在CD物质已经熔化完毕，处于液体状态，故A错误；B、在温度达到48℃时，持续加热而温度不变，出现固液共存状态，所以48℃为该晶体的熔点；故B正确；C、BC段晶体处于熔化过程，此时继续吸热，但温度不变，故C错误；D、6min时晶体刚开始熔化，故D错误．故选B．【分析】解答此题从以下知识点入手：（1）晶体熔化时，继续吸热，温度不变，该温度为熔点．（2）晶体熔化前处于固态，熔化过程中处于固液共存状态，熔化后处于液态．4．【答案】C【解析】【解答】解：A、力的大小、方向和作用点共同影响力的作用效果，两个力方向相同，大小相等，其作用效果不一定相同，故A错误；B、一对平衡力必须大小相等、方向相反、作用在同一直线上、作用在同一物体上，四个条件缺一不可，故B错误；C、由牛顿第一定律可知，运动物体突然不受力则它将永远做匀速直线运动，故C正确；D、惯性是物体本身的一种性质，其大小只与质量有关，与受力情况无关，故D错误．故选C．【分析】（1）影响力的作用效果的因素包括力的大小、方向和作用点；（2）一对平衡力必须大小相等、方向相反、作用在同一直线上、作用在同一物体上；（3）运动物体不受力时，将保持匀速直线运动；（4）惯性是物体本身的一种性质，其大小只与质量有关．5．【答案】D【解析】【解答】解：A、由p= = = = =ρgh可知，柱体对桌面的压强与其密度和高度有关，与其横截面积无关，所以将柱体沿竖直方向窃取一半则剩下部分对桌面的压强不变，A错误；B、液体内部向各个方向都有压强，B错误；C、滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，重的物体产生的压力不一定大，在水平传送带上随传送带一起做匀速直线运动的物体，不受摩擦力作用，C错误；D、任何物体都可以选作参照物，D正确．故选D．【分析】A、根据p= = = = =ρgh进行分析；B、液体的流动性，决定了液体向各个方向都有压强；C、滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，并不是由重力决定；D、任何物体都可以作为参照物．6．【答案】B【解析】【解答】解：A、用吸管吸饮料是利用大气压的作用，故A错误．B、两船并排快速前行，可导致中间水流速变大，压强变小，水压着船向中间靠近，造成事故．所以船舶航行时应避免两艘靠近的船并排前进，故B正确．C、直升飞机的螺旋桨的桨面是斜面，它高速旋转，下表面给空气一个向下的力，物体间力的作用是相互的，空气也给螺旋桨一个向上的力，这个力大于直升飞机的重力，使直升飞机升空，故C错误．D、吸盘贴在光滑玻璃上不脱落，是因为将吸盘内的空气排出，大气压能把吸盘紧紧地压在玻璃上．故D 错误．故选：B．【分析】（1）用吸管吸饮料是利用大气压的作用．（2）两船并排快速前行，可导致中间水流速变大，压强变小．水压着船向中间靠近，造成事故．（3）直升飞机停在空中是由于物体间力的作用是相互的．（4）吸盘是在大气压的作用下被压在墙上．【解析】【解答】解：A、小明在投掷过程中，手与小球接触的一段距离内，有力、有距离，所以是做功的，球离开手后，人才不再对球做功，故A错误；B、铅球上升过程，高度增大，速度减小，所以重力势能增加，动能减小，故B错误；C、铅球出手时其高度不是最高的，所以重力势能不可能最大，故C错误；D、不计空气阻力，铅球出手后只有动能和重力势能相互转化，所以机械能不变，故D正确．故选D．【分析】（1）做功的两个必要条件是力和物体在力的方向上通过的距离；（2）影响动能的因素是质量和速度，影响重力势能的因素是质量和高度，在只有动能和势能进行转化时，机械能不变．8．【答案】B【解析】【解答】解：（1）两个电阻并联在电路中，U=U1=U2，由P= 得R= ，则R1与R2的电阻之比： == = ；（2）当它们串联在电路中时，I=I1=I2，由P=I2R得：R1与R2消耗的电功率之比 = = = ．故选B．【分析】（1）在并联电路中，支路两端电压相等，已知两个电阻功率之比，利用公式P= 得出阻值之比；（2）在串联电路中，电流处处相等，已知两个电阻阻值之比，利用公式P=I2R比较功率之比．9．【答案】D【解析】【解答】解：A、条形磁铁的外部磁感线从N极出来，回到S极，且两端磁性强，磁感线密，故A正确；B、由图通电直导线中电流由右向左，根据安培定则可知，通电直导线下方磁场方向垂直纸面向外，所以小磁针N极向外旋转，S极转向纸内，故B正确；C、由图电源左端为正极右端为负极，根据安培定则可知，通电螺线管左端为S极，右端为N极，外部磁感线从N极出来，回到S极，故C正确；D、地磁的北极在地理的南极附近，地磁的南极在地理的北极附近，由图D错误．故选D．【分析】（1）磁感线的疏密表示磁场的强弱，在磁体外部，从N极指向S极；（2）由安培定则判断通电直导线下方的磁场方向，根据小磁针在磁场中受磁力方向与该点磁感线方向一致判断；（3）由安培定则判断螺线管的南北极，再判断磁感线方向；（4）地磁的北极在地理的南极附近，地磁的南极在地理的北极附近．【解析】【解答】解：A、由公式P=UI可知，V•A是电功率的单位，不合题意；B、根据W=Pt可知，电功率、时间单位的乘积也是电功的单位，即kW•h是电功单位，符合题意；C、根据P=I2R可知，A2•Ω是安培的平方与欧姆的乘积，是电流平方与电阻相乘，是电功率的单位，不合题意；D、kW是电功率的单位，不合题意．故选B．【分析】电功、电能有主单位、常用单位和由公式得出的单位，本题考查对电功单位的认识．必要时结合相关公式可做出判断．11．【答案】D【解析】【解答】解：A、开关安在火线和用电器之间，以免触电，此选项错误；B、发生触电事故后，先切断电源再救人，以免再次发生触电事故，此选项错误；C、空气开关跳闸是电路电流太大造成的，电路电流过大，可能是用电器发生了短路，也可能是同时工作的用电器功率过大，此选项错误；D、水是导体，湿手接触开关容易触电，此选项正确．故选D．【分析】（1）开关安在火线和用电器之间，以免触电；（2）当有人触电时，应先切断电源；（3）家庭电路电流过大的原因有二：发生短路；用电器的总功率过大；（4）由于水是导体，所以湿手不能触摸用电器．12．【答案】C【解析】【解答】解：A、电路中只有一条路径，两灯泡串联接入电路，故A不符合题意；B、电路中只有一个灯泡发光，另一个灯泡短路，故B不符合题意；C、电路中有两条路径，两灯泡并联接入电路，故C符合题意；D、电路中只有一个灯泡发光，另一个灯泡短路，故D不符合题意．故选：C．【分析】串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．13．【答案】D；BC；DABC；不能【解析】【解答】解：①D、“两个对接的斜面，让静止的小球沿一个斜面滚下，小球将滚上另一个斜面”是事实；A、“如果没有摩擦，小球将上升到原来释放时的高度”是假设；B、“减小第二个斜面的倾角，小球在该斜面上仍然要达到原来的高度”与C“继续减小第二个斜面的倾角，最后使它成水平面，小球将沿水平面作持续的匀速运动”是在假设基础上进行的推论；②合理的实验步骤是：D 、两个对接的斜面，让静止的小球沿一个斜面滚下，小球将滚上另一个斜面；A 、如果没有摩擦，小球将上升到原来释放时的高度；B 、减小第二个斜面的倾角，小球在该斜面上仍然要达到原来的高度；C 、继续减小第二个斜面的倾角，最后使它成水平面，小球将沿水平面作持续的匀速运动．即实验步骤是DABC ．③该理想实验不能直接证明牛顿第一定律，还需要推理．故答案为：①D ；BC ；②DABC ；③不能．【分析】分析实验步骤，然后找出实验事实、假设与推理；伽利略的理想实验，在客观事实的基础上，进行了合理的推理，根据题目所示实验操作，合理安排实验步骤．14．【答案】乙；戊甲乙丙丁（或甲戊乙丙丁）；F 1﹣F 2=F 3﹣F 4；水【解析】【解答】解：①由图乙知，溢水杯内未倒满水，这样会使排开水的重力测量值偏小；②要测出排开水的重力，应先测出空桶的重力，所以实验次序应为戊甲丙丁或甲戊丙丁；③根据阿基米德原理，F 浮=G排，F 浮=F 1﹣F 2，G 排=F 3﹣F 4，所以如果F 1﹣F 2=F 3﹣F 4，则可得出阿基米德原理；铁块的质量m==，由F 浮=ρ液gV 排得，铁块的体积：V=V 排=浮水=水 ，则铁块的密度ρ铁==水=水．故答案为：①乙；②戊甲乙丙丁（或甲戊乙丙丁）；③F 1﹣F 2=F 3﹣F 4；水．【分析】①要正确测量物体排开水的重力，需在溢水杯中倒满水；②实验中要先测物体和空桶的重力，然后再将物体浸没在水中，测出拉力，最后测出排出的水和空桶的总重力；③根据阿基米德原理，F 浮=G 排，即G ﹣F=G 总﹣G 桶；根据F 浮=ρ液gV 排计算出物体的体积，根据m=计算出物体的质量，从而可根据密度公式推导出物体的密度．15．【答案】B ；1.8；b ；0.75【解析】【解答】解：（1）由电压表并联在电路中，电流表串联在电路中可知，F 应为电压表，E 应为，电流表，故选B ；（2）由图可知，电压表所选量程为0～3A ，则其分度值为0.1V ，则电压表的示数为1.8V ；因小灯泡的额定电压为2.5V ，由串联分压可知，滑动变阻器分压较小，因此若他想测量小灯泡的额定功率，应将滑动变阻器的滑片向b 端滑动．（3）灯泡的额定功率应该是额定电压与额定电流的乘积，而不是三次功率的平均值．I额由表中数据可知，小灯泡的额定电压为2.5V，额定电流为0.30A，则小灯泡额定电功率，P额=U额=2.5V×0.5A=0.75W．故答案为：（1）B；（2）1.8；b；（3）0.75．【分析】（1）根据电压表并联在电路中，电流表串联在电路中分析即可；（2）已知电压表所选量程，由指针位置即可读数；根据串联分压可确定滑动变阻器的滑片移动方向；（3）测量小灯泡额定电功率，注意看额定电压和额定电流的数值．16．【答案】（1）解：由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．由图像可知，电压表的示数U1=4V时，通过R1的电流为0.2A，因为串联电路中各处的电流相等，所以，通过R2的电流也为0.2A，由图知其两端的电压U2=2V，由I= 可得，两电阻的阻值分别为：R1= = 入 =20Ω，R2= = 入 =10Ω；（2）解：因为串联电路中总电压等于各分电压之和，所以，电源的电压：U=U1+U2=4V+2V=6V（3）解：电路消耗的总功率：P=UI=6V×0.2A=1.2W【解析】【分析】由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．（1）根据图像读出电压表的示数为4V时，通过R1的电流，也是通过R2的电流，再读出其两端的电压，根据欧姆定律求出两电阻的阻值；（2）根据串联电路的电压特点求出电源的电压；（3）利用P=UI求出电路消耗的总功率．17．【答案】（1）解：因为物块M在光滑斜面上从A匀速滑到C，滑行的距离为s=10m，则由滑轮组可知n=2，所以物块m上升的高度为h= = =5m（2）解：动滑轮对m所做的功W1=G m h=40N×5m=200J（3）解：因为M在重力方向上移动了h′=AB=6m，则重力做功为：W2=G M h′=100N×6m=600J （4）解：物块下滑时间为t= = ᄦ =5s，则重力对M做功的功率P= = ⺁" =120W【解析】【分析】（1）根据题意利用s=nh可以得出物块上升的高度；（2）分析滑轮组，利用W=Gh求出所做的功；（3）利用W=Gh求出重力做的功；（4）根据v= 求出运动时间，再利用P= 求出功率．11。
2013年广东省广州市中考物理试题(解析版)
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
2013广东省中考物理试题及答案
2013年广东省中考物理试题答案（个人网上看图一步一步做的供参，部分图没有画上）一、1A 2D 3B 4C 5D 6A 7C二、8宇宙电子气态9硅电能水银10水银水银酒精11左32。
4 5012压缩做功4。
6*10的6次方13 c b d14 0.001 20 0.003三、作图（略）四、（1）0。
14A 1。
0N（2）图略（3股绳）3。
10 60%（3）D B C A F2-F3=F1-F417 （1）画出玻璃板在白纸上的位置（2）物距像距像物大小关系（3）不能平面镜成虚像18 （1）略（滑动变阻器左上端接错，应该接左下端。
）（2）指针没有校零（3）C （4）0。
5W （5）0。
36W五19解：（1）t=1min40s=100s根据公式v=s/t=500m/100s=5m/s(2)阻力f=0.12G=0.12mg=0.12*2500kg*10N/kg=3000N因为龙舟匀速，所以动力F=f=3000N根据功率公式P=Fv=3000N*5m/s=15000W=15kW答：略20解（1）滑动变阻器接入电路阻值最大R=50Ω根据欧姆定律I1=U/R=6V/50Ω=0。
12A（2）I总=5I1电路是并联I总=I1+I2I2=I总-I1=4I1=0。
48A根据欧姆定律R2=U/I2=6V/0。
48A=12。
5Ω（3）I1‘=I总’-I2=0。
68A-0。
48A=0。
2A根据欧姆定律R1‘=U/I1’=6V/0。
2A=30Ω答：略六、21（1）1 并联（2）13200 （3）91。
3Ω（4）大小22（1）质量（2）B球到达竖直位置时能量比A球大（3）小于质量相同时，速度越大，具有的动能越大，能够做功也越多。
23（1）变大变小变为零（2）内能（或热能）（3）电温度感应器或温度报警器。
07、08、09、10、11年深圳中考物理试题 集合(含答案)
2007年深圳市初中毕业生学业考试科学试卷（物理部分）说明：1、全卷分二部分，第一部分为选择题，第二部分为非选择题，共8页。
考试时间90分钟，满分100分。
2、本卷试题，考生必须在答题卡上按规定作答；凡在试卷、草稿纸上作答的，其答案一律无效。
答题卡必须保持清洁，不能折叠。
3、考试结束，请将本试卷和答题卡一并交回。
第一部分选择题本部分共36题，只选物理部分，每小题只有一个选项符合题意，每小题1.5分。
1、下列现象中不属于液化的是A、寒冷的冬天，人在呼吸时口中呼出“白气”B、深秋的早晨出现大雾C、夏天自来水管壁上常有水珠D、春天来了，冰冻的河面开始“解冻”2、图2是日常生活中杠杆的简单应用，其中属于费力杠杆的是3、如图3所示，的四种电路图，当开关均闭合时有短路现象的是4、一架飞机在某灾区上空沿水平方向匀速飞行，同时向地面投放救灾物资。
投下物资后，飞机的动能和势能发生变化是A、动能不变，势能减小B、动能变小，势能不变C、动能和势能都变小D、动能和势能都不变5、如图6所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是A 、M 接a ，N 接bB 、M 接d ，N 接aC 、M 接c ，N 接dD 、M 接d ，N 接c6、如图8所示，四个体积相同的小球，把它们放在水中静止，甲有51体积露出水面，乙有21 体积露出水面，丙悬浮在水中，丁沉在水底，则所受浮力最小的是A 、甲球B 、乙球C 、丙球D 、丁球7、图10是表示近视眼或远视眼成像情况及对其进行矫正的图，其中表示近视眼成像和矫正情况的图是图10A 、①③B 、②④C 、①④D 、②③ 8、杯中的某种溶液，倒掉一半后，剩下的半杯溶液的描述正确的是A 、比热容减半B 、密度减半C 、质量减半D 、溶质质量分数减半9、教育部颁布了《全国中小学生安全教育指导纲要》，金一步体现了全社会对学生安全问题的重视，但中小学生也应学会自救和他救。
往年广东省中考物理真题及答案
往年广东省中考物理真题及答案一、单项选择题（本大题7小题,每小题3分,共21分）在每小题列出的四个选项中,只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（3分）（往年•广东）下列有关声现象的说法中,正确的是（）A．一切正在发声的物体都在振动B．人耳能听到各种频率的声音C．声音可以在真空中传播D．声音不能在水中传播2．（3分）（往年•广东）物理知识渗透于我们的生活,以下关于汽车交通安全警示语中与惯性无关的是（）A．保持车距B．雨天路滑,减速慢行C．行车时系好安全带D．禁止逆行3．（3分）（往年•广东）下列电器中,利用电磁感应原理工作的是（）A．电动机B．发电机C．电烙铁D．电灯4．（3分）（往年•广东）如题图所示的做法符合安全用电原则的是（）A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座5．（3分）（往年•广东）关于温度、内能和热量,下列说法正确的是（）A．温度越高的物体所含的热量越多B．物体温度为0℃时内能为零C．双手互搓,手的内能不会增加D．内能可自动地从高温物体转移到低温物体6．（3分）（往年•广东）如图所示,以下四个关于“气体压强与流速的关系”的现象中,压强P1、P2大小关系正确的是（）A．P 1＞P2B．P 1＞P2C．P 1＞P2D．P1＞P27．（3分）（往年•广东）如图所示,水平桌面上有一长为L,质量分布均匀的木板M,右端与桌边相齐,在水平力F的作用下,沿直线向右匀速离开桌边,在此过程中,下列说法正确的是（）A．M对桌面的压强变小,压力不变B．M对桌面的压强不变,压力不变C．M对桌面的压强变大,摩擦力不变D．M对桌面的压强变大,摩擦力变小二、填空题（本大题7小题,共21分）8．（3分）（往年•广东）在银河系、宇宙、太阳系中尺度最大的是_________ ．组成原子的质子、中子、电子中质量最小的是_________ ．9．（3分）（往年•广东）在水银、硅、铁、玻璃中,属于半导体材料的是_________ ．太阳能电池可将太阳能直接转化为_________ ．10．（3分）（往年•广东）下表列出了几种物质在一个标准大气压下的熔点和沸点,根据表中数据回答：物质水银酒精甲苯萘熔点/℃﹣39 ﹣117 ﹣95 80.5沸点/℃357 78 111 218若要测量萘的熔点,温度计的玻璃泡里应选_________ 做测温物质；若要测量固态甲苯的温度,温度计的玻璃泡里应选_________ 做测温物质．11．（3分）（往年•广东）小王把天平放在水平台上,将游码拨到零刻度处后,指针静止时出现题甲的情形,此时应向_________ 调平衡螺母,使天平横梁平衡由图乙、丙可知烧杯的质量为_________ g,烧杯中液体的质量是_________ g．12．（3分）（往年•广东）在汽油机的四个冲程中,机械能转化为内能的是_________ 冲程．如图所示汽油机正在进行的是_________ 冲程．13．（3分）（往年•广东）用同一热源给一定质量的水加热,其温度与时间的关系如图中图线a所示,若其它条件不变,（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量,同时减小液面大气压强．则三种情况中,温度与时间的关系图线分别对应_________ 、_________ 、_________ （选填图中“a”、“b”、“c”或“d”）14．（3分）（往年•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计）,OA：OB=1：2． A端用细线挂一空心铝球,质量为2.7kg．当铝球一半体积浸在水中,在B端施加3.5N的竖直向下的拉力F时,杠杆恰好在水平位置平衡．则铝球实心部分的体积为_________ m3,铝球受到的浮力为_________ N．（ρ铝=2.7×103kg/m3,g=10N/kg）三、作图题（共7分）15．（7分）（往年•广东）（1）如（l）图所示,请画出入射或折射光线,使光路完整．（2）如（2）图所示,一木块静止在斜面上,请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时,利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热,为了节省时间,他将两根电阻丝并联接入电路,用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线,使电路满足要求．四、实验题（本大题3小题,共20分）16．（7分）（往年•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时,电流表的示数为_________ A．题（1）图乙所示弹簧测力计的示数为_________ N．（2）如题（2）图,用滑轮组将物块从位置A匀速拉到位置B,请在题（2）图中画出最省力的绕线方法；物块移动的距离为_________ cm；若此时绳自由端所用拉力为10N,物块受到的摩擦力为18N,滑轮组的机械效率为_________ ．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中,不重复操作的合理顺序是_________ （只填字母）．若图中F1、F2、F3、F4四个力之间的关系式_________ 成立,则可得出结论F=G排．17．（7分）（往年•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是_________ ．实验步骤a、b、c、d的合理顺序是_________ （填写步骤前字母）a．在水平桌面上铺一张白纸,纸上竖立一块玻璃板, _________ ．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方,移动到某一位置时,发现该蜡烛与被点燃的蜡烛的像重合,在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置,重复以上实验,在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前,看到它在玻璃板后面的像,在纸上记录蜡烛的位置A1．（2）如题图乙,分别将实验中的物点与像点连接,发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特点,某同学将实验数据填入右表．请将表头中空白部分填上合适的内容实验次数1 7 7 等大2 6 6 等大3 3 3 等大（3）如果在像A1′的位置放一光屏,光屏_________ （填“能”或“不能”）承接到像,这说明_________ ．18．（6分）（往年•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个,电压恒为3V的学生电源,标有“20Ω,1A”的滑动变阻器,电流表,电压表,开关及导线若干．（l）图甲是实验电路图,图乙是实物连接图,接线过程中有一处连接错误,请在错误的接线上打“×”并用笔画线代替导线进行改正,要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时,电流表指针如图丙所示,出现这种现象的原因是_________ ．（3）按电路图正确连接后,闭合开关,灯不亮,电压表示数接近电源电压,电流表无示数造成这种现象的原因可能是_________ （填正确选项前的字母）A．滑动变阻器断路 B．开关接触不良C．小灯泡与灯座接触不良 D．电流表断路（4）排除故障后,闭合开关,改变滑动变阻器滑片位置,将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为_________ W．（5）若将两个小灯泡串联后直接接在3V电源的两端,两灯消耗的总电功率为_________ W．电压表的示数U/V 电流表的示数I/A 小灯泡的功率P/W1.5 0.162.5 0.202.8 0.22五、计算题（本大题2小题,共13分）19．（7分）（往年•广东）龙舟比赛是中国传统运动项目之一如图,某队龙舟和运动员总质量为2.5×103kg,在一次龙舟赛上,该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动,求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）20．（6分）（往年•广东）如图所示的电路,电源电压为6V且保持不变,滑动变阻器R 标有“50Ω,2A”字样．（l）将滑片P移到最右端,闭合S1,断开S2,求电流表的示数I1（2）保持滑片P在最右端,闭合S1、S2,电流表示数I=5I1,求R2的阻值．（3）将滑片P移至某一位置,闭合S1、S2,电流表示数为0.68A,求此时滑动变阻器接入电路的阻值．六、综合能力题（本大题3小题,共18分）21．（6分）（往年•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风,它的开关应置于题图甲中_________ （选填“1”、‘2”或“3“）位置,此时电风扇与电热丝的连接方式是_________ ．（2）某次用该电吹风将头发吹干的过程中,电吹风的功率随时间的变化关系如题21图乙所示,则在该次吹干头发过程中电吹风消耗的总电能是_________ J（3）电热丝在工作时的电阻值是_________ Ω（保留一位小数）（4）使用几年后,发现电热丝变细,则其电阻变_________ ,它的实际功率将变_________ ．22．（6分）（往年•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置,然后都由静止释放,当小球摆动到竖直位置时,将与静止在水平面上的木块C 发生碰撞,木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同,θ1＜θ2,球A、B的质量分别为m A、m B,（m A＜m B）．（l）如图甲、乙所示,同时释放A、B,观察到它们并排摆动且始终相对静止,同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的_________ 无关．（2）如图甲、乙所示,观察到B球能将木块c撞得更远由此可得出结论：_________ ．（3）图乙中小球B到达竖直位置时的速度_________ （填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示,图丙中木块C滑行得更远些,由此可得出结论：_________ ．23．（6分）（往年•广东）阅读下面的短文,回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路,当AB两端存在温度差时,回路中就会有电流通过,这就是塞贝克效应,这种电路叫热电偶,实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关,温度差越大,回路电流越大．请回答下列问题：（1）如题图所示,①其它条件不变,只将铁丝换成铜丝,电路电流_________ ．②其它条件不变,只将A 处杯中的冰水混合物换为沸水,电路电流_________ ．③其它条件不变,移去酒精灯,将B放人另一杯冰水混合物中,稳定后,电路电流_________ （各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源,它的电能是由_________ 能转化而来．（3）热电偶电路可以把温度信号换成_________ 信号,利用这种性质可以把热电偶做成_________ （写出一种应用）．往年年广东省中考物理试卷参考答案与试题解析一、单项选择题（本大题7小题,每小题3分,共21分）在每小题列出的四个选项中,只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1、A2、D3、B4、C5、D6、A7、C二、填空题（本大题7小题,共21分）8．（3分）（往年•广东）在银河系、宇宙、太阳系中尺度最大的是宇宙．组成原子的质子、中子、电子中质量最小的是电子．9．（3分）（往年•广东）在水银、硅、铁、玻璃中,属于半导体材料的是硅．太阳能电池可将太阳能直接转化为电能．10、若要测量萘的熔点,温度计的玻璃泡里应选水银做测温物质；若要测量固态甲苯的温度,温度计的玻璃泡里应选酒精做测温物质．11．（3分）（往年•广东）小王把天平放在水平台上,将游码拨到零刻度处后,指针静止时出现题甲的情形,此时应向左调平衡螺母,使天平横梁平衡由图乙、丙可知烧杯的质量为32.4 g,烧杯中液体的质量是50 g．12．（3分）（往年•广东）在汽油机的四个冲程中,机械能转化为内能的是压缩冲程．如图所示汽油机正在进行的是做功冲程．13．（3分）（往年•广东）用同一热源给一定质量的水加热,其温度与时间的关系如图中图线a所示,若其它条件不变,（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量,同时减小液面大气压强．则三种情况中,温度与时间的关系图线分别对应 c 、 b 、 d （选填图中“a”、“b”、“c”或“d”）14．（3分）（往年•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计）,OA：OB=1：2． A端用细线挂一空心铝球,质量为2.7kg．当铝球一半体积浸在水中,在B端施加3.5N的竖直向下的拉力F时,杠杆恰好在水平位置平衡．则铝球实心部分的体积为10﹣3m3,铝球受到的浮力为20 N．（ρ铝=2.7×103kg/m3,g=10N/kg）三、作图题（共7分）15、解：（1）图甲中,过凸透镜焦点的光线,经折射后平行于主光轴射出,如图所示；图乙中,指向凹透镜虚焦点的光线,经凹透镜折射后,平行于主光轴射出,如图所示；图丙中,过凸透镜光心的光线,经凸透镜折射后,传播方向不改变,如图所示．（2）物体的重力G作用在重心,方向竖直向下,压力F作用在接触面,方向垂直于接触面向下,如图所示；（3）用一根导线将开关与其中一根电阻丝相连,再用一根导线将两根电阻丝的外侧相连,使之组成一个并联电路,如图所示．点评：四、实验题（本大题3小题,共20分）16．（7分）（往年•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时,电流表的示数为0.14A．题（1）图乙所示弹簧测力计的示数为 1.0 N．（2）如题（2）图,用滑轮组将物块从位置A匀速拉到位置B,请在题（2）图中画出最省力的绕线方法；物块移动的距离为 3.10 cm；若此时绳自由端所用拉力为10N,物块受到的摩擦力为18N,滑轮组的机械效率为60% ．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中,不重复操作的合理顺序是DBCA （只填字母）．若图中F1、F2、F3、F4四个力之间的关系式F2﹣F3=F1﹣F4成立,则可得出结论F=G排．17．．（l）下面步骤a中横线处的内容是在纸上记录玻璃板的位置．实验步骤a、b、c、d的合理顺序是adbc （填写步骤前字母）a．在水平桌面上铺一张白纸,纸上竖立一块玻璃板, 在纸上记录玻璃板的位置．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方,移动到某一位置时,发现该蜡烛与被点燃的蜡烛的像重合,在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置,重复以上实验,在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前,看到它在玻璃板后面的像,在纸上记录蜡烛的位置A1．（2）如题图乙,分别将实验中的物点与像点连接,发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特点,某同学将实验数据填入右表．请将表头中空白部分填上合适的内容实验次数1 7 7 等大2 6 6 等大3 3 3 等大（3）如果在像A1′的位置放一光屏,光屏不能（填“能”或“不能”）承接到像,这说明平面镜成的像是虚像．18、（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时,电流表指针如图丙所示,出现这种现象的原因是电流表使用前没有将指针调到零刻度线处．（3）按电路图正确连接后,闭合开关,灯不亮,电压表示数接近电源电压,电流表无示数造成这种现象的原因可能是 C （填正确选项前的字母）A．滑动变阻器断路 B．开关接触不良C．小灯泡与灯座接触不良 D．电流表断路（4）排除故障后,闭合开关,改变滑动变阻器滑片位置,将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为0.5 W．（5）若将两个小灯泡串联后直接接在3V电源的两端,两灯消耗的总电功率为0.48 W．电压表的示数U/V 电流表的示数I/A 小灯泡的功率P/W1.5 0.162.5 0.202.8 0.22．五、计算题（本大题2小题,共13分）解答： 19、解：（1）划龙舟的平均速度为v===5m/s ； （2）划龙舟时的牵引力为F=f=0.12G=0.12mg=0.12×2.5×103kg×10N/kg=3×103N划龙舟的功率为P===Fv=3×103N×5m/s=1.5×104W=15kW ． 答：（1）该队的龙舟比赛在500m 比赛过程中的平均速度是5m/s ；（2）运动员在比赛过程中划船时的功率是15kW ．点评：此题考查的是平均速度的计算和功率的计算,其中功率的计算包括了二力平衡条件的应用和重力的计算,是力学合题,有一定的难度．20、解：（1）电流表的示数为I 1===0.12A ；（2）∵I=I 1+I 2∴通过定值电阻的电流为I 2=5I 1﹣I 1=4I 1=4×0.12A=0.48A ,∵I=,∴定值电阻R 2的阻值为R 2===12.5Ω；（3）通过滑动变阻器的电流为I 1′=I′﹣I 2=0.68A ﹣0.48A=0.2A∴滑动变阻器接入电路的电阻为R 1′===30Ω．答：（1）电流表的示数为0.12A ；（2）定值电阻R 2的阻值为12.5Ω；（3）滑动变阻器接入电路的电阻为30Ω．点评：此题考查的是并联电路的电流、电压特点和欧姆定律的应用,掌握基本规律,根据需要灵活变形是解决此题的关六、综合能力题（本大题3小题,共18分）21．（6分）（往年•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风,它的开关应置于题图甲中 1 （选填“1”、‘2”或“3“）位置,此时电风扇与电热丝的连接方式是并联．（2）某次用该电吹风将头发吹干的过程中,电吹风的功率随时间的变化关系如题21图乙所示,则在该次吹干头发过程中电吹风消耗的总电能是13200 J（3）电热丝在工作时的电阻值是91.7 Ω（保留一位小数）（4）使用几年后,发现电热丝变细,则其电阻变大,它的实际功率将变小．解答：22．（6分）（往年•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置,然后都由静止释放,当小球摆动到竖直位置时,将与静止在水平面上的木块C 发生碰撞,木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同,θ1＜θ2,球A、B的质量分别为m A、m B,（m A＜m B）．（l）如图甲、乙所示,同时释放A、B,观察到它们并排摆动且始终相对静止,同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的质量无关．（2）如图甲、乙所示,观察到B球能将木块c撞得更远由此可得出结论：速度相同时,物体质量越大,动能越大．（3）图乙中小球B到达竖直位置时的速度小于（填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示,图丙中木块C滑行得更远些,由此可得出结论：质量相同时,物体的速度越大,动能越大．23．（1）如题图所示,①其它条件不变,只将铁丝换成铜丝,电路电流变为零．②其它条件不变,只将A 处杯中的冰水混合物换为沸水,电路电流变小．③其它条件不变,移去酒精灯,将B放人另一杯冰水混合物中,稳定后,电路电流变为零（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源,它的电能是由内能转化而来．（3）热电偶电路可以把温度信号换成电信号,利用这种性质可以把热电偶做成温度计（写出一种应用）．。
2013年广东省中考物理试卷(含答案及详解)
2013年广东省中考物理试卷一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．．电灯和开关的连接．6．（3分）（2013•广东）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P 1、P 2大小关系正确的．CD ．7．（3分）（2013•广东）如图所示，水平桌面上有一长为L ，质量分布均匀的木板M ，右端与桌边相齐，在水平力F 的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ）二、填空题（本大题7小题，共21分） 8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是 _________ ．组成原子的质子、中子、电子中质量最小的是 _________ ． 9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是 _________ ．太阳能电池可将太阳能直接转化为 _________ ．若要测量萘的熔点，温度计的玻璃泡里应选 _________ 做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选 _________ 做测温物质． 11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向 _________ 调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为 _________ g ，烧杯中液体的质量是 _________ g ．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是 _________ 冲程．如图所示汽油机正在进行的是 _________ 冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应_________、_________、_________（选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为_________m3，铝球受到的浮力为_________N．（ρ=2.7×103kg/m3，g=10N/kg）铝三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为_________A．题（1）图乙所示弹簧测力计的示数为_________N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为_________cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为_________．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是_________（只填字母）．若图中F1、F2、F3、F4四个力之间的关系式_________成立，则可得出结论F=G排．17．（7分）（2013•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是_________．实验步骤a、b、c、d的合理顺序是_________（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，_________．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特（3）如果在像A1′的位置放一光屏，光屏_________（填“能”或“不能”）承接到像，这说明_________．18．（6分）（2013•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是_________．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是_________（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为_________W．电源的两端，两灯消耗的总电功率为_________W．五、计算题（本大题2小题，共13分）19．（7分）（2013•广东）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）20．（6分）（2013•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中_________（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是_________．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是_________J（3）电热丝在工作时的电阻值是_________Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变_________，它的实际功率将变_________．22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A ＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的_________无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：_________．（3）图乙中小球B到达竖直位置时的速度_________（填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：_________．23．（6分）（2013•广东）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流_________．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_________．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流_________（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由_________能转化而来．（3）热电偶电路可以把温度信号换成_________信号，利用这种性质可以把热电偶做成_________（写出一种应用）．2013年广东省中考物理试卷参考答案与试题解析一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．．电灯和开关的连接．6．（3分）（2013•广东）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P1、P2大小关系正确的．C D．7．（3分）（2013•广东）如图所示，水平桌面上有一长为L，质量分布均匀的木板M，右端与桌边相齐，在水平力F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（）可求得压强的变化．可知，压强逐渐增大．二、填空题（本大题7小题，共21分）8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是宇宙．组成原子的质子、中子、电子中质量最小的是电子．9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是硅．太阳能电池可将太阳能直接转化为电能．若要测量萘的熔点，温度计的玻璃泡里应选水银做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选酒精做测温物质．11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向左调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为32.4g，烧杯中液体的质量是50g．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是压缩冲程．如图所示汽油机正在进行的是做功冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应c、b、d（选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为10﹣3m3，铝球受到的浮力为20N．（ρ铝=2.7×103kg/m3，g=10N/kg），V==三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为0.14A．题（1）图乙所示弹簧测力计的示数为 1.0N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为 3.10cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为60%．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是DBCA（只填字母）．若图中F1、F2、F3、F4四个力之间的关系式F2﹣F3=F1﹣F4成立，则可得出结论F=G排．=××17．（7分）（2013•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是在纸上记录玻璃板的位置．实验步骤a、b、c、d的合理顺序是adbc（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，在纸上记录玻璃板的位置．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特（3）如果在像A1′的位置放一光屏，光屏不能（填“能”或“不能”）承接到像，这说明平面镜成的像是虚像．18．（6分）（2013•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是电流表使用前没有将指针调到零刻度线处．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是C（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为0.5W．电源的两端，两灯消耗的总电功率为0.48W．五、计算题（本大题2小题，共13分）19．（7分）（2013•广东）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）得到运动的平均速度；v==5m/sP==20．（6分）（2013•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．R=得到滑动变阻器接入电路的阻值．=，===30六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中1（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是并联．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是13200J（3）电热丝在工作时的电阻值是91.7Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变大，它的实际功率将变小．R=P=UI=P=UI=R==P=UI=22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A ＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的质量无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：速度相同时，物体质量越大，动能越大．（3）图乙中小球B到达竖直位置时的速度小于（填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：质量相同时，物体的速度越大，动能越大．23．（6分）（2013•广东）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流变为零．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流变小．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流变为零（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由内能转化而来．（3）热电偶电路可以把温度信号换成电信号，利用这种性质可以把热电偶做成温度计（写出一种应用）．。
