磁铁生产工艺(1)

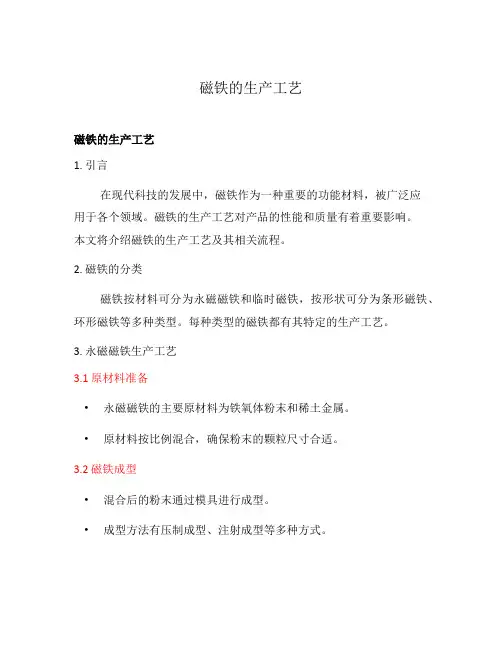

磁铁的生产工艺
磁铁的生产工艺磁铁的生产工艺1. 引言在现代科技的发展中，磁铁作为一种重要的功能材料，被广泛应用于各个领域。
磁铁的生产工艺对产品的性能和质量有着重要影响。
本文将介绍磁铁的生产工艺及其相关流程。
2. 磁铁的分类磁铁按材料可分为永磁磁铁和临时磁铁，按形状可分为条形磁铁、环形磁铁等多种类型。
每种类型的磁铁都有其特定的生产工艺。
3. 永磁磁铁生产工艺3.1 原材料准备•永磁磁铁的主要原材料为铁氧体粉末和稀土金属。
•原材料按比例混合，确保粉末的颗粒尺寸合适。
3.2 磁铁成型•混合后的粉末通过模具进行成型。
•成型方法有压制成型、注射成型等多种方式。
3.3 烧结过程•成型后的磁铁需要进行烧结处理。
•烧结温度和时间根据不同的磁铁材料确定。
3.4 磁化处理•烧结后的磁铁需要通过磁场来进行磁化处理。
•磁化方式有磁场热处理、电磁激励磁化等方法。
4. 临时磁铁生产工艺4.1 原材料准备•临时磁铁的主要原材料为铁、镍、铝等金属。
•原材料根据配方比例进行混合。
4.2 熔炼过程•混合后的金属粉末进行高温熔炼，得到熔体。
4.3 冷却成型•熔体倒入模具中，进行冷却成型。
•成型后的临时磁铁可按需求进行切割、打磨等后续加工。
4.4 磁化处理•临时磁铁通过电流或磁场进行磁化处理。
•磁化过程可以增强临时磁铁的磁性。
5. 结论磁铁的生产工艺对于磁铁性能具有重要影响。
不同类型的磁铁有着不同的生产工艺流程。
通过掌握磁铁的生产工艺，能够提高产品的质量和性能，满足各个领域的需求。
以上是对磁铁生产工艺的简要介绍，希望能对读者有所启发。
6. 磁铁生产工艺的发展趋势随着科技的不断进步，磁铁的生产工艺也在不断演变和改进。
以下列举几个磁铁生产工艺的发展趋势：6.1 新材料的应用随着新材料的不断发现和应用，磁铁的性能得到了进一步提升。
例如，钕铁硼磁铁的出现使得磁力更强，同时降低了成本和重量。
6.2 精细化加工技术精细化加工技术的发展使得磁铁的尺寸可以更加精确地控制，从而提高产品的一致性和稳定性。
电磁铁生产工艺

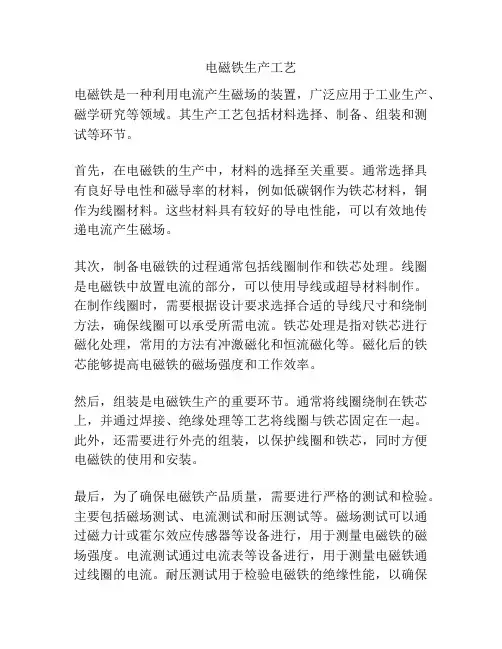

电磁铁生产工艺
电磁铁是一种利用电流产生磁场的装置，广泛应用于工业生产、磁学研究等领域。
其生产工艺包括材料选择、制备、组装和测试等环节。
首先，在电磁铁的生产中，材料的选择至关重要。
通常选择具有良好导电性和磁导率的材料，例如低碳钢作为铁芯材料，铜作为线圈材料。
这些材料具有较好的导电性能，可以有效地传递电流产生磁场。
其次，制备电磁铁的过程通常包括线圈制作和铁芯处理。
线圈是电磁铁中放置电流的部分，可以使用导线或超导材料制作。
在制作线圈时，需要根据设计要求选择合适的导线尺寸和绕制方法，确保线圈可以承受所需电流。
铁芯处理是指对铁芯进行磁化处理，常用的方法有冲激磁化和恒流磁化等。
磁化后的铁芯能够提高电磁铁的磁场强度和工作效率。
然后，组装是电磁铁生产的重要环节。
通常将线圈绕制在铁芯上，并通过焊接、绝缘处理等工艺将线圈与铁芯固定在一起。
此外，还需要进行外壳的组装，以保护线圈和铁芯，同时方便电磁铁的使用和安装。
最后，为了确保电磁铁产品质量，需要进行严格的测试和检验。
主要包括磁场测试、电流测试和耐压测试等。
磁场测试可以通过磁力计或霍尔效应传感器等设备进行，用于测量电磁铁的磁场强度。
电流测试通过电流表等设备进行，用于测量电磁铁通过线圈的电流。
耐压测试用于检验电磁铁的绝缘性能，以确保
电磁铁可以安全使用。
总结起来，电磁铁的生产工艺包括材料选择、制备、组装和测试等环节。
通过合适的工艺流程和严格的质量控制，可以生产出性能稳定、质量可靠的电磁铁产品。
原矿生产磁铁矿的主要工艺流程
原矿生产磁铁矿的主要工艺流程磁铁矿是一种重要的铁矿石，广泛应用于钢铁等行业。
其原矿生产主要包括开采、矿石破碎、磁选等工艺流程。
本文主要介绍原矿生产磁铁矿的主要工艺流程。
1. 开采磁铁矿一般分布于矿床中的矿体中，其开采需要使用矿山设备，如爆破机械、挖掘机、装载机等。
根据矿体状态、矿床类型和矿山水文地质条件等因素，开采方式可以选择露天或地下矿采。
露天矿采用于表层磁铁矿较薄的地区，地下矿采用于矿体埋深较大或矿体规模较大的地区。
2. 矿石破碎开采出来的磁铁矿一般比较大，需要进行破碎以适应下一步的磁选工艺要求。
矿石破碎的目的是通过机械作用使矿岩破碎成较小的颗粒。
矿石破碎主要包括颚式破碎机、圆锥破碎机、滚筒破碎机等。
3. 磁选磁选是利用磁性不同而分离出磁性矿物和非磁性矿物的方法，是磁铁矿生产的核心工艺。
磁选主要包括低强度磁选、中强度磁选、高梯度磁选等。
低强度磁选一般采用干式磁选或湿式磁选，中强度磁选采用湿式磁选，高梯度磁选采用湿式高梯度磁选。
4. 尾矿处理磁选过程中会产生一些未被选中的矿物，称为尾矿。
尾矿处理主要处理尾矿中的水分以及其中的矿物，如铁、硅等。
尾矿处理采用的方法包括干燥、筛分、浮选等。
通过尾矿处理，可以减少矿石资源的浪费、降低生产成本，同时还可以减少环境污染。
综上所述，原矿生产磁铁矿的主要工艺流程包括开采、矿石破碎、磁选和尾矿处理等工序，这些工序的协调配合是保证磁铁矿生产的关键。
随着新技术的出现和应用，原矿生产磁铁矿的效率和质量也将不断提高。
铁氧体磁铁制造工艺流程
铁氧体磁铁制造工艺流程铁氧体磁铁制造工艺流程一、概述铁氧体磁铁是一种常见的永磁材料，具有高磁能积、高矫顽力、高稳定性等优点，广泛应用于电机、声学器件、传感器等领域。
本文将介绍铁氧体磁铁的制造工艺流程。
二、原材料准备1. 铁氧体粉末：选择适当的铁氧体粉末是制造高质量铁氧体磁铁的关键。
常用的粉末有SrFe12O19、BaFe12O19等。
2. 粘结剂：粘结剂可以增加粉末之间的黏着力，提高成型后的强度和韧性。
常用的粘结剂有聚乙烯醇（PVA）、聚乙烯（PE）等。
3. 溶剂：溶剂用于稀释粘结剂，使其易于涂覆在粉末表面。
常用的溶剂有水、丙酮等。
4. 添加剂：添加剂可以改善材料性能，如增加导电性能或防腐蚀性能。
常用的添加剂有氧化铁、钛酸酯等。
三、成型1. 压制：将铁氧体粉末和粘结剂混合均匀后，采用压制工艺将其压成所需形状的坯料。
压制时需要控制压力和温度，以确保坯料的致密性和稳定性。
2. 烧结：将压制好的坯料置于高温炉中进行烧结。
烧结过程中，粉末颗粒之间会发生化学反应，形成致密的晶体结构。
同时，粘结剂也会被热分解并挥发出去。
烧结温度和时间需要根据具体材料而定。
四、加工1. 切割：将烧结好的铁氧体坯料切割成所需尺寸的小块。
2. 磨削：对切割好的小块进行表面处理和修整，以获得平整光滑的表面。
3. 磁化：通过电流或强磁场对铁氧体磁铁进行磁化处理。
在这个过程中，材料内部会产生一定方向上的自发极化，并形成一个稳定的磁场。
五、检测和质量控制1. 磁性检测：通过磁性测试仪器检测铁氧体磁铁的磁场强度、剩磁、矫顽力等指标。
2. 外观检测：对铁氧体磁铁进行外观检查，检查是否有裂纹、毛刺等缺陷。
3. 包装和贮存：将合格的铁氧体磁铁进行包装，并在干燥、无尘的环境中储存。
同时，要注意避免与其他磁性物品接触，以免影响其性能。
六、结语以上就是铁氧体磁铁制造工艺流程的详细介绍。
在实际生产中，需要根据具体情况进行调整和改进，以确保产品质量和生产效率。
磁铁的生产流程
磁铁的生产流程
1、模具制作。
工人会制作模具，通常使用沙子填充并压制，然后注入特殊气体和化学用品，使沙子快速硬化，形成各种形状的模具。
2、原料准备。
配料是磁铁生产的基础也是技术核心，根据所需磁铁的类型，如氧化铁、钕铁硼、钡铁氧体等，用真空熔炼炉将镨钕、纯铁、硼铁等原料在高温熔炼。
3、混合、压制和烧结成型。
将准备好的原料进行混合，通过机械混合或湿法混合实现，混合后的原料放入成型模具中，进行压制，形成所需的形状和尺寸，通过加热使原材料颗粒间的结合更加紧密，达到理想的密度和耐热性。
4、磁化处理。
进行磁化处理以便使其达到所需的磁性能和磁化方向，通过电场磁化、磁场磁化、磁束磁化等方法实现。
通过充磁机给磁铁充磁，将电流传送到金属上使其产生磁性，确保磁化方向的正确。
5、表面处理。
使用磁场压机、等静压机将粉未压制成一定尺寸的形状，如磨光、涂覆等，以提高其机械性能和化学性能。
6、成品检验：对产品磁铁的各种磁性能进行检测，确保最终磁铁生产质量。
磁铁制作流程
磁铁制作流程
1. 选择合适的材料
磁铁可以由各种铁磁性材料制成,常见的有铁、钴、镍及其合金等。
选择材料时需要考虑磁性能、耐腐蚀性、成本等因素。
2. 熔炼
将所选材料在高温熔炼炉中熔化,形成液态合金。
这一步骤需要严格控制温度和环境,以确保合金质量。
3. 铸造
将熔融的合金液浇注到模具中,然后冷却凝固。
模具的形状决定了最终磁铁的形状。
4. 热处理
为了提高磁性能,需要对铸造好的磁铁进行热处理。
热处理温度和时间需要精确控制,以获得最佳磁性。
5. 磨削加工
磁铁经过热处理后,可能需要进行机械加工,以满足尺寸、形状的要求。
6. 电镀或涂层
为了防止磁铁受到腐蚀,可以在其表面电镀一层防护镀层,或者涂覆特殊的防护漆。
7. 磁化
最后一步是将加工好的磁铁通过强大的磁场进行磁化处理,赋予其永久磁性。
8. 检测和包装
对成品磁铁进行磁性、尺寸等各项指标的检测,合格品包装入库。
通过上述步骤,各种形状和规格的永久磁铁就制作出来了。
整个流程需要精确控制各个环节的工艺参数,以确保磁铁的质量。
磁铁烧结工艺流程过程步骤_概述说明以及解释
磁铁烧结工艺流程过程步骤概述说明以及解释1. 引言1.1 概述在现代工业生产中，磁铁烧结工艺是一种重要的制造方法。
它通过将粉末经过特定的压制和加热处理，使其在高温下形成高密度的块状材料。
这种工艺能够提供具有优异性能和复杂形状的磁铁制品，广泛应用于电子、机械、汽车等领域。
1.2 文章结构本文将对磁铁烧结工艺流程过程步骤进行详细解析。
首先，在第二部分中，将概述整个工艺流程，并对每个步骤进行说明。
随后，在第三部分中，将解释该工艺的优势和应用领域，并展示一些成功案例。
接着，在第四部分中，将通过实例分析和对比实验结果展示该工艺的效果与影响因素。
最后，在第五部分中，将总结本文的主要结论并探讨进一步的研究方向。
1.3 目的本文旨在提供一个全面且清晰的介绍，以帮助读者了解磁铁烧结工艺流程过程步骤及其应用领域。
通过对该工艺的优势和成功案例的解析，读者将能够认识到磁铁烧结工艺在实际生产中的重要性。
同时，通过对比实验结果的展示，读者将能够深入了解该工艺在不同条件下的影响因素和效果。
最后，本文将提供一些进一步的研究方向供读者参考，以促进这一领域的持续发展和创新。
2. 磁铁烧结工艺流程过程步骤:2.1 工艺流程概述:磁铁烧结工艺是一种常见的制备高性能永磁材料的方法，其基本步骤包括原料准备、混合、压制、烧结和后处理等环节。
该工艺主要通过在高温下使粉末颗粒发生固相扩散和再结晶，从而实现材料的致密化和晶界扩散，提高材料的力学性能和磁性能。
2.2 步骤说明:2.2.1 原料准备:磁铁烧结的关键是选择适宜的原料。
一般情况下，所选用的原料应具有较高的纯度，并且粒度分布均匀。
常见的原料包括氧化物、碳酸盐和金属粉末等。
2.2.2 混合:将事先准备好的原料进行混合，目的是使不同组分充分均匀地分布在整个混合物中。
混合方法可以采用干法或湿法，其中湿法混合通常使用溶剂进行。
2.2.3 压制:将混合好的材料放入模具中进行压制。
压制的目的是使粉末颗粒之间产生一定的接触力，从而使烧结过程中可发生固相扩散和晶界扩散。
磁铁的生产工艺
磁铁的生产工艺
磁铁是一种具有磁性的物质，广泛应用于电子、电器、机械等领域。
磁铁的生产工艺主要包括材料准备、磁性材料的制备、磁体的加工和组装等环节。
首先，磁铁的生产过程需要准备磁性材料。
目前常用的磁性材料有钴、镍、铁、铝、钕、铜等。
在生产过程中，根据磁体的用途和性能要求，选择不同的磁性材料，并进行合理的比例配比。
接下来，磁性材料的制备是磁铁生产过程中的核心环节。
通常采用的制备方法有熔炼法、氧化法和粉末冶金法。
其中，熔炼法一般适用于制备大块的铝、铁、镍等元素的磁性材料；氧化法主要用于制备钴、镍等磁材料；粉末冶金法则适用于制备高性能的稀土磁性材料。
在磁性材料制备完成后，就需要进行磁体的加工和组装。
首先，磁铁的加工常用的方法有磁化、铣削和磨削。
磁化是将磁性材料在一定条件下进行磁场处理，使其获得特定的磁性能。
铣削和磨削则是通过机械加工的方式将磁性材料切削成所需的形状和尺寸。
最后，磁铁的组装是将不同的磁体部分按照特定的顺序和方式进行组装。
通常，磁体的组装需要依靠一些辅助材料，如胶粘剂、金属垫片等。
组装完成后，还需要进行一些必要的检查和测试，确保磁铁的质量和性能达到要求。
总的来说，磁铁的生产工艺包括材料准备、磁性材料的制备、磁体的加工和组装等环节。
这些过程需要依靠先进的设备和技术来完成，以确保磁铁的质量和性能达到要求。
同时，生产过程中还需要严格遵守相关的安全操作规程，以保障工作人员的安全。
随着科学技术的不断进步，磁铁的生产工艺也将不断优化和创新，以满足不同领域对磁铁的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永磁铁氧体预烧实质上是各类原料在高温条件下通过固相反
应充分转变为六角晶系铁氧体的过程，这一转变过程进行得
是否完善、晶体形态是否完整会对材料的品质带来重要影响，
“先天不足”一旦在此发生，后工序将无法弥补。一般的预
烧温度在800-1200℃之间，保温时间1-4h。预烧完结后基本
上已得到具有所要的化学成分的铁氧体，但是反应程度还不
磁铁生产工艺(1)
第二阶段：晶核氧化法生产的氧化铁 FeSO4+2NaOH→Fe(OH)2+Na2SO4 4Fe(OH)2+O2+2H2O→4Fe(OH)3↓ 4FeSO4+4H2O+O2→2Fe2O3↓+4H2SO4 Fe+H2SO4→FeSO4+H2↑
将一定量的硫酸亚铁溶液（5%）与过量氢氧化钠溶液反应（要求碱过量 0.04～0.08g/ml)，在常温下通入空气，使之全部变为红棕色的氢氧化铁胶 体溶液，作为沉积氧化铁的晶核。以上述晶核为载体，以硫酸亚铁为介质， 通入空气，在75～85℃，在金属铁存以下，硫酸亚铁与空气中氧气作用生 成三氧化二铁（即铁红）沉积在晶核上，溶液中的硫酸根又与金属铁作用 重新生成硫酸亚铁，硫酸亚铁再被空气氧化成铁红继续沉积，这样循环至 整个过程结束，生成氧化铁红。
添加0.50～0.65wt%的SiO 2, 可细化预 烧料中的晶粒, 使预烧料中的晶粒直径 分布在1～2µm 之间, 提高单畴粒子的比 率。为了促进固相反应，通常在配方中 加入CaCO3，Bi2O3等助熔剂，但是要 控制所加的量，过多的添加剂对磁性能 影响较大。
磁铁生产工艺(1)
混料
湿式干法工艺（Ries, 1969） 采用悬浮液（料浆），在振动磨机、鼓形混料机或砂磨机中 混合均匀，然后经脱水干燥。
磁铁生产工艺(1)
物理性能参数
居里点
比热
单位
℃
Cal/(g*℃)
数值 450-460 0.15-0.20
电阻
Ω*cm >104
工作点温 抗弯强度 度系数
热膨胀系数
%/℃ Kgf/mm2
Байду номын сангаас
C//
C⊥
-0.2
5-10 14-15X10-6 9-10X10-6
磁性能参数
磁铁生产工艺(1)
二、硬磁铁氧体的制备工艺
标称纯度97％，实际纯度> 99%，一致性、稳定性高，流动性好，粒度细 匀，形貌比较规则和单一，不含硫酸根，但含有微量氮（N），氯含量非常 低。
铁鳞和磁铁矿粉直接氧化法生产的氧化铁
磁铁生产工艺(1)
过渡阶段：水解法氧化铁红 水解过程： FeCl3+3H2O→Fe(OH)3↓+3HCl 热处理过程： 2Fe(OH)3→Fe2O3·nH2O+(3−n)H2O
磁铁生产工艺(1)
铁氧体形貌与尺寸
测定六角铁氧体粉末的颗粒度比较困难： （1）单畴颗粒不能用磁场退磁，彼此之间因磁性吸引而团聚； （2）六角铁氧体颗粒容易呈片状，颗粒比较容易沿六角晶格的基面解离。导致： 延长研磨时间，颗粒比表面积增大，但显微镜下看到的颗粒度减小不显著。 （3）铁氧体颗粒可以被一种碳酸钡/氢氧化钡薄膜包围，这种疏松的表面给人产 生一种错觉，即粉末的比表面积特别大。 （4）商业化铁氧体颗粒中含有大量的细颗粒，可能是一些磨损物及杂相。
第三阶段：Ruthner 法 Fe2O3 Ruthner 法又叫喷雾焙烧法(Spray Roasting)，是早期的大 中型钢铁企业处理酸洗钢材作业时产生的废液(主要成分为 FeCl2)、并回收盐酸和制备氧化铁的一种主要方法。它是以铁 的氯化物(FeCl2)为原料加铁屑耗酸，溶液经净化后进行高温 喷雾焙烧。氯化亚铁溶液在高温条件下水解、氧化生成氯化 氢和氧化铁。氯化氢以盐酸回收，返回酸洗钢材车间重复使 用。 4FeCl2+O2+4H2O→2Fe2O3+8HCl↑ HCl(g)+H2O→HCl(l)
磁铁生产工艺(1)
预烧料制备
铁氧体基本上是采用粉末冶金的方法进行生产的，其生产工艺可以归纳为 干法生产和湿法生产两大类。
干法生产
高温固相法，自蔓延高温合成法（SHS）等。
湿法生产
溶胶-凝胶法，共沉淀法，水热法等
干法生产和湿法生产的主要区别在于粉体制备方式，成型和烧结等工 艺都大致相同。干法生产采用氧化物作还原料，活性较差，反应不易完 全，但是工艺简单，应用较为普遍。湿法生产虽然工艺复杂，但由于原 料的化学活性较高，便于提高质量，降低成本，适合小批量生产。
烧结铁氧体： 预烧料的制备 成型 烧结
粘结铁氧体：
粘结料的制备
成型
粘结
磁铁生产工艺(1)
磁铁生产工艺(1)
氧化铁原料的制备与发展过程
第一阶段：硫酸亚铁高温分解（甚至用铁锅等炒制） 型氧化铁和颜料铁红 磁铁矿→FeSO4 4FeSO4→2Fe2O3↓+ 4SO2 + O2 ↑ 纯度97%，含硫酸盐等杂质。
够均匀，或存在少量未反应的配料。
磁铁生产工艺(1)
预烧所用的设备：回转窑
磁铁生产工艺(1)
磁铁生产工艺(1)
二次球磨
经过预烧的坯料是多气孔、多缺陷、低密度的部分铁氧体化物质，将其用 球磨机粉碎、研磨制成铁氧体粉料以利于压制成型，这道工序习惯上称为二次 球磨，且通常采用湿磨方式。
对烧结铁氧体，一般要求能够将磁粉磨到单畴粒径以下，即0.6-0.9 µm之 间；对粘结铁氧体，一般要求在1-2 µm之间。
磁铁生产工艺(1)
1.传统的高温固相合成方法
磁铁生产工艺(1)
原材料选择与配方
配方是影响铁氧体磁性能的一个关键，锶铁氧体的正分配方（摩尔比） 应 是Fe2O3：SrO = n = 6。当n< 6 时, 过剩的SrO促进铁氧体的固相反应, 起促进晶粒 长大作用，同时在铁氧体内部会形成很多空位，有利于离子扩散，提高烧结性能。 当n> 6 时, 过剩的Fe2O 3 使剩磁降低。
混料通常采用的混合方式是用滚动式球磨机干磨或湿磨，又 称为一次球磨。
磁铁生产工艺(1)
预烧：固相反应过程
形成钡铁氧体的固相反应过程：
BaCO3 + Fe2O3 = BaO.Fe2O3 + CO2 BaO.Fe2O3 + 5Fe2O3 = BaO.6Fe2O3 总反应式为：
BaCO3 + 6Fe2O3 = BaO.6Fe2O3 + CO2
磁铁生产工艺(1)
2020/11/30
磁铁生产工艺(1)
硬磁铁氧体
一、基本特征 二、制备工艺 三、应用 四、技术发展
磁铁生产工艺(1)
一、硬磁铁氧体基本特征
晶体结构：磁铅石 类型：烧结铁氧体、粘结铁氧体 类型：各向同性铁氧体、各向异性铁氧体 典型化学组成：SrFe12O19(SrM), BaFe12O19(BaM)
