视频放大电路
iL
o
t
L：消磁线圈，绕在显像管周围； R：正温度系数的热敏电阻；
C：用来消除行辐射在消磁线圈中的感应电流， 以避免产生寄生振荡。
消磁电阻
电路原理：
当S接通瞬间，R阻值小、L的阻抗也很小，于是电路中便产生了很大的交流 电流 i 通过消磁线圈L。
该电流也流经电阻R时，使热敏电阻R的温度迅速上升，阻值便急剧增大， 于是电路总阻抗急剧增大，使流经消磁线圈L的电流在几秒内迅速降低到接近 于零。
2）显像管三基色荧光粉光效率不同，造 成在画面高亮度区时仍会使荧光屏带有某种彩 色（即亮平衡不良）。
红束
ik
蓝束 绿束ຫໍສະໝຸດ -Ugkot演示
亮平衡不良的调整：通过调整R、G、B三个激励信号幅度的大小比例，使显像 管在高亮度区获得正确的白平衡。一般只需调整两个基色激励信号的幅度即可达 到要求。
白平衡调整不当:
2、白平衡调整电路 （1）白平衡：是指彩色电视机在接收黑白图像信号时，或接收彩色图像信号
但关闭色饱和度时，只呈现黑白图像。否则，称白平衡不良。
(2）白平衡不良的原因：
1）彩色显像管电子枪制造和安装工艺上有误差，使三电子束的截止电压不相等， 造成暗平衡不良。
红束 蓝束
绿束
-Ugk
i k 当t＞t3时，红、绿、蓝三个电子束才都出现， 屏幕上 才显示正常彩色
2.视频放大电路各部分的作用 6.5MHz吸收
场消隐信号引入 行消隐信号引入
视放管
高频补偿 对比度调节
3.彩电基色视频放大电路 1）作用: 对解码器输出的R、G、B三基色信号进行功率放大，为显像管阴 极提供所需的R、G、B激励信号，去激励显像管还原彩色图像。
2）视放输出电路的要求 : ①要有足够的增益;
演示
第三节 基色矩阵和末级视放电路实例 1. 三基色视频放大电路 （1）三基色信号电压（ER、EG、EB）的处理过程。来自 N101 的 、 脚的 ER、EG、 EB 信号电压，经 XP601 分别加到 VT615、VT616、VT617 的基极，反相放大后又分别加 到 VT611、VT612、VT613 的基极再进行反相放大，由集电极输出的电压分别加至显像 管的红、绿、蓝阴极。 （2）三基色视频放大电路各元件的作用分别如下。 VT615 与 VT611、VT616 与 VT612、VT617 与 V613 分别组成 3 组两级同相放大电路， 将 ER、EG、EB 信号放大到显像管正常显示图像所需的阴极电压幅度。 R635～R637、 R621～R623 分别为对应的视频放大管的集电极负载电阻，将放大后的电流转换为电压。 R624～R626 分别为 VT611、VT612、VT613 的集电极保护电阻，防止显像管电极间瞬间 打火损坏放大管。 C615～C617 分别为三基色视放的高频补偿电容，提升三基色视频信 号中高频分量的幅度。
此交变电流在荫罩板周围产生交变磁场，使显像管反复磁化而消除剩磁。 4.视频放大电路的常见故障 视频放大电路的一般故障现象主要有：无光栅，伴音正常；光栅亮度不足； 光栅过亮或伴有回扫线；光栅偏色；缺色；屏幕上出现红（绿、蓝）色光栅， 有回扫线，伴音正常；屏幕上有色斑；开机图像模糊，数十分钟后图像正常等。
偏 蓝
偏 红
分立元件视放实物图:
亮 平 衡 调 整
暗 平 衡 调 整
三只视放管
3、自动消磁电路（ADC） 1）作用：用来消除显像管受外部磁场磁化而留下的剩磁。 2）消除原理： 消除原理：在磁化的物体外绕上线圈，并通上交变电流，用逐渐减小的 交变磁场可以消除铁制部件的剩磁。
消磁电流与磁场的关系：
3）消磁电路：
②不兼有矩阵变换功能的末级视放电路 作用：放大R、G、B信号。
电路形式：一是分立式的视频放大电路；(用于中小屏幕中） 二是种是集成化的视放输出电路。(用于大屏幕中)
二、显像管附属电路 1.关机亮点消除电路 作用：消除电视关机时屏幕中心产生的亮点。 (1）亮点产生的原因： 关机后，灯丝仍有余热会烘烤阴极继续发射电子； 高压电容放电，使电子加速射向荧光屏；
②要有足够的视频带宽（大于6MHz）; ③要求放大器的非线性失真和相位失真小 ; ④便于进行白平衡调整 . 3）视放输出电路的常见形式 : ①兼有矩阵变换功能的末级视放电路
作用：实现R、G、B矩阵变换和放大R、G、B。 电路形式：
Vbe(R)=ER-Y - (-EY)=ER（红基色信号电压） Vbe(G)=EG-Y - (-EY)=EG（绿基色信号电压） Vbe(B)=EB-Y - (-EY)=EB（蓝基色信号电压）
o
t
当t2＜t＜t3时，绿电子束截止，红、蓝电子束出现，故
t1 t2
屏幕上出现暗紫色
t3
当t1＜t＜t2时，蓝、绿电子束截止，只有红电子束出现， 故屏幕上出现上暗红色
红束 蓝束 绿束
-Ugk
ik
暗平衡不良的调整：通常是采用改变三个末级视放 管的发射极电流，从而间接地改变显像管三个阴极的
t
o 直流电位。
2. 白平衡调整电路 白平衡调整电路分暗平衡（静平衡）和亮平衡（动平衡）调整电路，电路的作用 分别如下所示。 （1）暗平衡调整电路。引起暗不平衡是因各电子枪的截止电压不相等，使图像较 暗时出现彩色。解决的办法是：将各电子枪的截止电压调整为一致。调整电路由 R627～R629、RP612、 RP613、RP615、R616、R613 和 R620 组成，可分别调节 RP612、 RP613、RP615，改变 VT611、 VT611、 VT613 的静态工作点，从而改变集电极的直流电位，使 3 个电子枪在黑电平信 号时同时截止，从而实现暗平衡调整。 （2）亮平衡调整电路。引起亮不平衡是因三色荧光粉发光效率不相同，使图像较 亮时出现彩色。解决的办法是：改变 3 个基色视频放大器的电压放大倍数，使各电子 枪的截止电压调整为一致，电路措施是引入负反馈。电路由 R615～R617 、R619 、RP610、 RP611组成，RP610、RP611为亮平衡调整电位器，分别用于调节 VT611、VT613 的负反馈 量，从而调整三基色放大器的增益，保证在亮度画面情况下不出现偏色。
行场扫描电流消失，电子集中轰击荧光屏中心形成亮点。
演示
（2）消亮方法： 1）束流截止型消亮电路：它在关机后使显像管栅-阴间保持一段时间较高
的负电压使显像管截止，直到阴极冷却为止 。
即：Ugk=Ugko 2）高压泄放型消亮电路：它在关机瞬间使栅-阴间有一正压，从而产生较大 电子束电流，迅速中和（泄放）高压电容上的电荷。
LM1246内部电路图
）》样章：LM1246 三通道前置视频放大器LM1246是一款新型的带宽为150MHz宽带视频放大器。
其具有许多优秀的功能，主要的有以下一些：内建增强型的I2C兼容微控制接口；ROM内含512个字符空间，RAM内含512个字符空间，4个8位的数模转换输出接口；屏显窗口具有淡入淡出功能和透明的半级灰度功能；无信号时的屏幕保护功能；供电电压跌落时，消除亮点功能；行场消隐；电源电压降至65%时转入安全模式。
LM1246常常和视放输出电路LM246X、偏置电路LM2479/80配合使用。
LM1246的后缀很多，不同的后缀代换容易导致屏显不正常，代换时需要注意。
工作电压范围：4.75V≤V CC≤5.25V。
1.引脚功能（见表81）表81 LM1246引脚功能2.内部框图（见图114）图114 LM1246内部框图3.屏显框图（见图115）图115 LM1246屏显部分内部框图典型应用（参考图112）《显示器集成电路实用手册（续）》目录：AN5452 电子束校正电路BA7657F/BA7657S 模拟信号切换电路CR1296 三通道视频放大器CR2424S 单通道视频放大器CR5427 三通道视频放大器CR5627 三通道视频放大器CR6727A/CR6927/CR6927A 三通道视频放大器CR6728A/CR6928/CR6928A 三通道视频放大器CR6729A/CR6929/CR6929A 三通道视频放大器CR7929 三通道视频放大器CVA1556N 单通道视放输出电路CVA1775N 单通道视放输出电路CVA2400A/CVA2400T/CVA2401T 三通道视放输出电路CVA4401 高速三通道缓冲放大器CVA4403N 高速三通道缓冲放大器CVA6627S/CVA6629S 视放输出电路CXA1709P 单通道前置视放电路CXA1779P 三通道前置视放电路CXA2153S 三通道前置视放电路DP904C 开关电源控制电路FA4111 视放输出电路FA5304AP/FA5305AP 开关电源控制电路FA531X系列开关电源控制电路FA5331P/FA5332P 开关电源控制电路FA5502 开关电源控制电路FA551X系列开关电源控制电路FAN4822 功率因素控制电路FAN7527 功率因素校正电路FAN7554 开关电源控制电路FAN7556 开关电源控制电路FAN7601 开关电源控制电路FS6S0765/FS6S0965/FS6S1265 开关电源控制电路FS8S0765RCB 开关电源控制电路IR3M02 开关电源控制电路KA1M0965R 开关电源控制电路KA2143B RGB视频信号放大器KA2507 宽带模拟信号切换电路KA2S0965/KA2S09655 开关电源控制电路KA5M0965Q 开关电源控制电路KA5Q系列开关电源控制电路KA5S系列开关电源控制电路KA5X0165R系列开关电源控制电路KA5X02系列开关电源控制电路KA5X03系列开关电源控制电路KA7552/KA7553 开关电源控制电路KA7632/KA7633 多路输出稳压器L272 双功率运算放大器L4940 系列三端稳压器L4962 开关式稳压器L5991/L5991A 开关电源控制电路L5993 开关电源控制电路L6561 功率因素控制电路L6590 开关电源控制电路L6598 高压谐振控制电路LA6500 功率运算放大器LA6510 功率运算放大器LA78040/LA78040N/LA78041/LA78045 场偏转输出电路LA7840/LA7841/LA7845/LA7845N 场偏转输出电路LA7846 场偏转输出电路LA7855/LA7856 行、场扫描处理电路LA7857/LA7858 行、场扫描处理电路LA7875N/LA7876N 场偏转输出电路LM1236 三通道前置视频放大器LM1237 三通道前置视频放大器LM1246 三通道前置视频放大器LM1247 三通道前置视频放大器LM1262 三通道前置视频放大器LM1267 三通道前置视频放大器LM2426TE 视放输出电路LM2445/LM2460/LM2468 视放输出电路LM2457 视放输出电路LM2462 视放输出电路LM2470 视放输出电路LM2476 视放输出电路LM2479 120V三通道偏置钳位电路LM2481 145V三通道偏置钳位电路LM2596 开关型稳压器M35047 屏显控制电路M51977P/FP 开关电源控制电路MIP022XSY 系列三端离线脉宽调制电路OZ965 脉宽调制转换电路S1D2147A01 行场扫描电路S1D2514X01 三通道前置视频放大器S1D2518X01 三通道前置视频放大器S1D2551/S1D2552 三通道前置视频放大器S5D2509 屏显控制电路SAA4848/SAA4849 行、场扫描控制电路SAA4856PS 行、场扫描控制电路SG6840 开关电源控制电路SG6841 开关电源控制电路SLA50系列N沟道场效应管阵列STR50330 开关电源控制电路STRG5643D 开关电源控制电路STRG66系列开关电源控制电路STV6886 行、场扫描处理电路STV6888/STV9118 行、场扫描处理电路STV6889 行、场扫描处理电路STV9211 三通道前置视频放大器STV9212 三通道前置视频放大器STV9302A 场偏转输出电路STV9306 场偏转输出电路STV9325 场偏转输出电路STV938X系列丁类场偏转输出电路STV9425/STV9425B 屏显控制电路STV9426 屏显控制电路STV9427/STV9428/STV9429 屏显控制电路STV9553/STV9555/STV9556 视放输出电路STV9936 屏显控制电路STV9937 屏显控制电路TDA3653 场偏转输出电路TDA4605 开关电源控制电路TDA4859 行、场扫描处理电路TDA4866J 场偏转输出电路TDA4867J 场偏转输出电路TDA8359 场偏转输出电路TEA2019 开关电源控制电路TEA5114A RGB视频信号切换电路TEA5115 五通道视频信号切换电路TEA5116 五通道视频信号切换电路TL1451/TL1453 双脉宽调制控制电路TL5001/TL5001A 脉宽调制控制电路TNY253/TNY254/TNY255 低功率开关电源电路TNY256 低功率开关电源电路TNY264/TNY266/TNY267/TNY268 低功率开关电源电路μPC1884CT 行、场扫描处理电路μPC1885 行、场扫描处理电路μPC1888 行、场扫描处理电路VPH03 单通道视放输出电路VPS12/VPS13 视放输出电路。
2倍放大电路

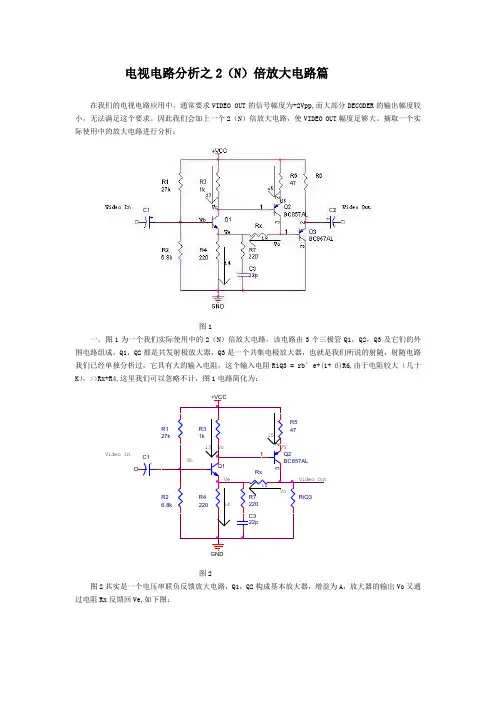

电视电路分析之2（N）倍放大电路篇在我们的电视电路应用中，通常要求VIDEO OUT的信号幅度为+2Vpp,而大部分DECODER的输出幅度较小，无法满足这个要求。
因此我们会加上一个2（N）倍放大电路，使VIDEO OUT幅度足够大。
摘取一个实际使用中的放大电路进行分析：图1一，图1为一个我们实际使用中的2（N）倍放大电路。
该电路由3个三极管Q1，Q2，Q3及它们的外围电路组成，Q1，Q2都是共发射极放大器，Q3是一个共集电极放大器，也就是我们所说的射随，射随电路我们已经单独分析过，它具有大的输入电阻，这个输入电阻RiQ3 = rb’e+(1+ ß)R6,由于电阻较大（几十K），>>Rx+R4,这里我们可以忽略不计，图1电路简化为：Video In图2图2其实是一个电压串联负反馈放大电路，Q1，Q2构成基本放大器，增益为A，放大器的输出Vo又通过电阻Rx反馈回Ve,如下图：反馈电阻Rx断开时，反馈网络开环，当Rx连上时，反馈网络闭环，Vo通过反馈电阻Rx给Ve增加了一个电压，使Ve增大，Q1的Vbe减小，从而使Q1这一级放大电路的增益下降。
根据定义，xf为正值，致使xi’=xi-xf<xi的反馈称为负反馈。
将输出端短接（即Vo=0）,Rx便与R4并联，反馈信号消失，所以该电路为电压反馈。
将输入端短接（即Vb=0）,Vo通过Rx产生的反馈电压还是能够加到基本放大器的输入端，所以改电路为串联反馈。
所以这是一个电压串联负反馈放大电路。
负反馈放大器的增益为Af=A/(1+Akf)。
其中A为基本放大器的增益，kf为反馈网络的反馈增益（反馈系数）,kf=xf/xo.在我们这个电路中，xf=Vo*R4/(R4+Rx)，xo=Vo,所以可以得出反馈系数kf= R4/R4+Rx。
在Af=A/(1+Akf)中，如果Akf远大于1，则该表达式可以简化为Af=1/kf，将kf= R4/R4+Rx代入，可以得到该放大电路增益Af=1+Rx/R4。
立林视频分配放大器
视频分配放大器使用说明书视频分配放大器即可作为“前端视频分配放大器”或“中间视频分配放大器”来使用，也可以作为“终端视频分配放大器”来使用。
1．功能特点1.1号放大，提高图像质量；1.2高频补偿，防止因线路长造成视频信号质量下降而影响整个系统。
2．技术指标结构：一进三出、一进五出、一进九出、一进十三出视频输入：0.7VP-P~1.4 VP-P /75Ω视频增益：5~16dB频宽：0HZ~10MHZ工作电压：DC14.5V~20V一进三出功率：1.17W一进五出功率：1.62W一进九出功率：2.7W一进十三出功率：3.6W3．使用方法3.1接线第一步：先将视频电缆外层PVC，约15mm切除，不可伤及内层屏蔽丝网，然后把屏蔽丝网外翻；第二步：将视频电缆内层PVC切除，露出铜缆，把视频电缆旋入视频插头，旋紧；第三步：将插头里的铜缆插入视频分配放大器插座上，把插头上的螺母旋入插座螺纹中，旋紧。
3.2调试打开视频分配放大器的上盖：调节电路板上1K可调电阻（位号为R014）可调节分机图像清晰度；电路板的插针JP1、JP2为长距离高频补偿，当视频传输距离在200m以内将插针JP1插上，传输距离超过200m，将插针JP1和JP2都插上。
插针JP010为75Ω阻抗匹配，一般情况下，JP010不插，当整个系统视频阻抗不匹配时，将视频末端最后1个分配放大器里的JP010插上。
3.3安装3.3.1 1进9出和1进13出的视频分配放大器安装方法：安装说明：①将挂板用四个自攻螺丝固定在指定的位置上；②将放大器挂上。
3.3.2 1进3出和1进5出视频分配放大器安装方法：安装说明：①用十字螺丝刀将放大器的两个自攻螺丝旋出来，并打开；②将下壳用自攻螺丝固定在指定的位置上；③将上壳与下壳合上并用两个自攻螺丝旋紧。
视频放大芯片
视频放大芯片视频放大芯片是指一种专门用于放大视频信号的集成电路芯片。
它通常被用于电视、监视器、视频摄像机和其他视频设备中，以增强视频信号的亮度、对比度和清晰度。
视频放大芯片的主要功能是通过放大视频信号的电压或电流来增强图像的细节和亮度。
它通过将输入视频信号转换为更大的信号范围，以便显示器或其他视频设备可以更好地显示图像。
视频放大芯片通常包括以下主要组成部分：1. 输入级：接收来自视频源的输入信号，并进行放大和预处理，以确保信号的稳定性和准确性。
2. 放大器：将输入信号放大到适当的电平，以便让显示器或其他视频设备能够正确解读和显示图像。
3. 滤波器：通过滤除噪声和干扰，提高视频信号的清晰度和质量。
4. 色彩校正电路：调整图像的色彩和对比度，以确保画面的准确性和真实性。
5. 输出级：将放大后的视频信号传递给显示器或其他视频设备，以便显示或录制图像。
视频放大芯片的工作原理是将输入信号经过放大和处理，以提高图像的亮度和清晰度。
它可以调整图像的对比度和色彩，以适应不同的显示设备和观看场景。
视频放大芯片的优势包括：1. 提高图像质量：通过放大和处理信号，视频放大芯片可以提高图像的亮度、清晰度和对比度，使图像更加鲜明和细腻。
2. 适应性强：视频放大芯片可以根据不同的视频源和显示设备调整图像的参数，以确保图像在不同的观看场景中都能够得到最佳显示效果。
3. 噪声滤波：视频放大芯片可以通过内置的滤波器和去噪算法，减少视频信号中的噪声和干扰，提高图像质量和清晰度。
4. 节省成本：使用视频放大芯片可以避免使用额外的外部设备和组件，从而减少了设备的成本和复杂度。
总之，视频放大芯片是一种非常重要的集成电路芯片，它可以提高视频信号的质量和清晰度，使图像更加鲜明和细腻。
随着科技的不断进步，视频放大芯片将在电视、监视器和其他视频设备中发挥越来越重要的作用。
一种视频放大与自动箝位电路的设计
１ 引 言
在视频信号 的处理和传输 中， 经常需要对视 频信号进行放大， 如果采用交流耦合 ， 视频信号的
直 流分 量将 会 丢失 ， 将 引起 图像 的背景 亮度 、 色彩
端接参考电压 Ｖ 。采样／ 保持放大器 （ Ｓ ／ Ｈ ） 对 电流反馈放大器 （ Ｃ Ｆ Ａ ） 的输 出电压和参考 电压
Ｖ 进 行 比较 ， 两者 之 间任何 细 微 的 差异 将 引 起 采 样／ 保持放 大器 （ Ｓ ／ Ｈ） 输 出一 个相应 的电流 ， 该 电流 又被 反 馈 给 电流 反 馈 放 大 器 （ Ｃ Ｆ Ａ） 的 反 相 端， 这 样就使 得 电流反 馈 放 大 器 （ Ｃ Ｆ Ａ） 的输 出 电
的最佳值为 ＋ ２ ， 当负载电阻 Ｒ ： １ ５ ０ １ ￣时 ， 一 ３ ｄ Ｂ
带 宽为 ３ ０ ０ ＭＨ ｚ 。由于 Ｅ Ｌ ４ ０ ９ ３内部 的放 大 器 采 用 了电流反 馈 模 式 ， 所 以改 变 反 馈 电 阻 Ｒ 的 值 可 以调 整放 大器 的带宽 Ｂ Ｗ。表 １中列 出 了不 同
压被钳制到参考 电压 Ｖ 上。
信号的放 大和精确箝位。本 电路具有 工作带宽
宽、 箝 位 精度 高 、 调 试 简 单 等优 点 ， 拥 有 广 泛 的应 用前 景 。
２ 集 成 电路 Ｅ Ｉ Ａ ０ ９ ３ 的 工 作 原 理 及
性能指标
图 １ 集成 电 路 Ｅ Ｌ ４ ０ ９ ３原 理 图
在每一 行 的其 余 时 间， 开 关 是 断 开 的， 此时， Ｅ Ｌ ４ ０ ９ ３ 就是一个简单的同相 比例放大器 ， 完成对 视频信号的放大。这样 ， Ｅ Ｉ Ａ ０ ９ ３就实现视频信号
什么是放大电路它有哪些常见的应用
什么是放大电路它有哪些常见的应用放大电路是指通过增强电信号的幅度或功率，使其具有更大的输出能力的电路。
它在现代电子技术中发挥着重要的作用，常见的应用涵盖了各个领域。
本文将详细介绍放大电路的定义、分类以及其常见的应用。
一、放大电路的定义和分类放大电路是指利用电子器件（如晶体管、运算放大器等）将输入信号的幅度增加，并输出一个经过放大的信号的电路。
根据输入、输出信号的类型和放大方式的不同，放大电路分为模拟放大电路和数字放大电路。
模拟放大电路是将连续变化的输入信号通过放大电路进行放大，输出信号与输入信号保持同样的连续性变化。
常见的模拟放大电路包括共射放大电路、共集放大电路和共基放大电路等。
而数字放大电路则是处理离散的输入信号，它通过放大电路将低电平的数字信号转变为高电平，输出信号也是离散的。
数字放大电路常见的应用有数字音频放大器、数字信号处理器等。
二、放大电路的常见应用1. 音频放大器音频放大器是最常见的放大电路应用之一。
它将声音信号的电压或功率放大，使其能够推动扬声器产生更大的声音。
音频放大器广泛应用于音响设备、汽车音响系统、家庭影院等领域。
2. 射频放大器射频放大器主要用于无线通信系统中，将射频信号（如无线电、微波信号）放大以便传输和接收。
射频放大器在卫星通信、无线电广播、雷达系统等方面起着关键的作用。
3. 视频放大器视频放大器用于放大视频信号，以便在显示设备上获得清晰的图像。
它广泛应用于电视、监视器、投影仪等设备中，有助于提高图像的质量和分辨率。
4. 仪器放大器仪器放大器用于精确放大测量设备的输出信号，以便进行准确的测量和分析。
例如，放大电路在示波器、频谱分析仪、电压表等仪器中起到关键作用。
5. 控制系统放大器控制系统放大器用于放大控制信号，为自动控制系统提供增益和稳定性。
它广泛应用于工业自动化、机器人技术、电子调节等领域。
6.传感器信号放大器传感器信号放大器用于放大传感器所采集到的微弱信号，以提高信噪比和灵敏度。
