硅溶胶精密铸造中温蜡工艺流程图
硅溶胶精密铸造工艺
硅溶胶精密铸造工艺硅溶胶是指微粒尺寸为纳米或亚微米级别的硅胶颗粒悬浮于水或有机溶剂中形成的胶溶液。
硅溶胶具有高表面活性、高透明度、高均匀度和可调控性等特点，在超微细领域具有广泛的应用。
在精密铸造领域，硅溶胶被用作模具材料，通过模具成型来制造各种复杂形状的零部件。
1.模具设计和制备：根据产品的形状和尺寸要求，设计并制作模具。
模具可以采用3D打印、CAD/CAM制模或其他方式进行制备，以保证模具的精度和表面质量。
2.硅溶胶浸渍：将模具浸入硅溶胶溶液中，使硅溶胶渗透到模具中。
浸渍过程中，可通过控制浸渍时间和浸渍速度来控制硅溶胶的厚度和均匀度。
3.凝胶形成：将浸渍过的模具放置在恒定温度和湿度条件下静置，硅溶胶逐渐凝胶化形成弹性固体。
凝胶时间的长短取决于硅溶胶的配方和环境条件。
4.脱模和热处理：凝胶体通过热处理过程，使其固化成为高强度的硅质材料。
脱模是指将凝胶体从模具中取出，通常采用剥离、溶解或烧蚀等方式进行。
5.烧结和后处理：将硅质凝胶体进行烧结处理，使其形成致密的硅质结构。
烧结温度和时间会影响材料的密度和硬度。
后处理包括机械加工、表面处理、涂层等，以达到产品的需求。
1.高精度：硅溶胶可以完美复制模具的微观结构，可以制造出非常精细的零件。
2.高表面质量：硅溶胶的流动性好，可以填充模具的细小空隙，不会出现气孔和缺陷，从而得到高质量的表面。
3.复杂结构还原能力强：硅溶胶可以铸造出复杂的薄壁结构、镂空结构和内外复杂曲面结构，且能保持高精度。
4.可批量生产：硅溶胶工艺可以批量生产相同或不同的零件，提高生产效率。
5.环保且节能：硅溶胶精密铸造工艺无需模具，减少了材料浪费，省去了模具订制的时间和费用，减少了能源消耗。
尽管硅溶胶精密铸造工艺具有很多优点，但也存在一些限制，如硅溶胶成本较高，工艺流程复杂，对环境条件要求较高等。
但随着技术的不断发展和改进，这些限制将逐渐得到解决。
总之，硅溶胶精密铸造工艺以其优质的成品和高效的生产工艺，在各个领域得到了广泛应用。
中温蜡硅溶胶精密铸造ct6级有哪些要求
在进行中温蜡硅溶胶精密铸造时，要求是非常严格的，特别是在达到CT6级的标准上更是如此。
CT6级的要求包括铸件表面质量、尺寸稳定性、材料成分和机械性能等多个方面。
接下来，我将根据这些要求展开深入探讨，并撰写一篇有价值的文章供您参考。
一、铸件表面质量要求1.1 表面光洁度：在中温蜡硅溶胶精密铸造中，要求铸件表面光洁度高，能够达到一定的抛光要求。
1.2 针孔、疤痕等缺陷：CT6级要求铸件表面应没有明显的针孔、疤痕等缺陷，保证外观质量较高。
1.3 翘曲、变形：铸件在凝固后不应出现明显的翘曲、变形现象，保证表面平整度符合要求。
二、尺寸稳定性要求2.1 尺寸精度：铸件在中温蜡硅溶胶精密铸造时，尺寸稳定性要求高，尺寸精度应达到CT6级标准，能够满足精密配合要求。
2.2 温度控制：在整个铸造过程中，需要严格控制温度，以保证铸件尺寸稳定性，防止出现尺寸偏差过大的情况。
三、材料成分要求3.1 原料纯度：材料成分方面要求原料纯度高，化学成分均匀且稳定，确保铸件的材料质量可靠。
3.2 合金配比：合金的配比需要严格按照设计要求进行，确保铸件达到CT6级的机械性能和化学性能。
四、机械性能要求4.1 强度与硬度：CT6级要求中，铸件的强度和硬度需要达到一定的标准，以保证铸件在使用过程中不会出现弯曲、折断等情况。
4.2 韧性：铸件的韧性也是需要考虑的因素，保证其在承受外力冲击时不易发生破裂。
总结回顾：中温蜡硅溶胶精密铸造CT6级的要求包括铸件表面质量、尺寸稳定性、材料成分和机械性能等多个方面。
在进行铸造时，需要严格控制每一个环节，以确保铸件能够符合CT6级的标准。
铸件的表面要求光洁度高，无明显缺陷，尺寸稳定且精度高，材料成分需要纯度高、稳定，并且机械性能需要符合一定的强度、硬度和韧性要求。
个人观点和理解：中温蜡硅溶胶精密铸造CT6级的要求是非常严格的，这需要铸造厂在生产过程中严格贯彻执行，确保铸件达到标准要求。
对于铸造厂来说，需要具备先进的设备和技术，严格的质量管理体系，并且具备丰富的经验和技能，才能够满足CT6级的要求。

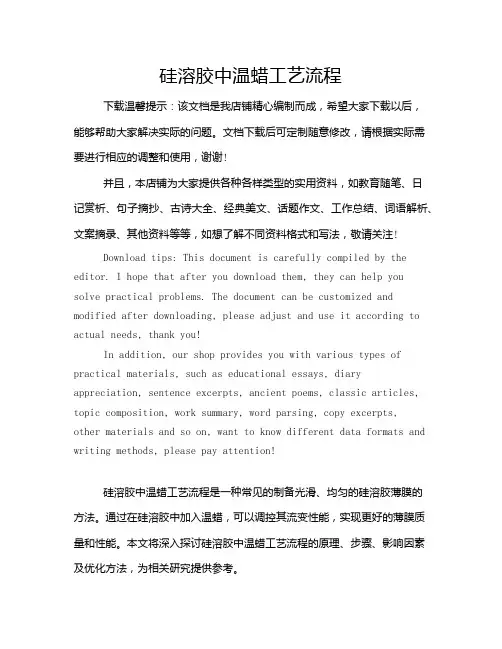

硅溶胶中温蜡工艺流程
硅溶胶中温蜡工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!硅溶胶中温蜡工艺流程是一种常见的制备光滑、均匀的硅溶胶薄膜的方法。
硅溶胶精密铸造工艺.doc
硅溶胶精密铸造工艺焦作市恒辉精密制造有限公司企业标准特种合金熔模铸造工艺规程QQ/HH C4.1-20131适用范围1.1本规程适用于特种合金硅溶胶熔模铸造。
1.2其他合金硅溶胶熔模铸造可参照执行。
2特殊合金熔模铸造工艺流程图3控制要求3.1特殊合金熔模铸造生产过程的成型、组合、制壳、脱蜡、熔化和浇注、清洗、热处理和精修复，应制定各过程的通用工艺规程。
检验包括在检验规范中。
熔炼和浇注被确认为特殊过程。
3.2对于每个铸件，需要一个工艺规范。
3.3铸件的整个生产过程应严格按照工艺规程和工艺规程的要求进行。
根据工艺规程的要求，实施过程控制，并做好过程的原始记录。
焦作市恒辉精密制造有限公司企业标准特种合金熔模铸造工艺代码蜡模生产QQ/HH C4.2-1.2其他合金硅溶胶熔模铸造可参照执行。
2特殊合金熔模铸造工艺流程图3控制要求3.1特殊合金熔模铸造生产过程的成型、组合、制壳、脱蜡、熔化和浇注、清洗、热处理和精修复，应制定各过程的通用工艺规程。
检验包括在检验规范中。
熔炼和浇注被确认为特殊过程。
3.2对于每个铸件，需要一个工艺规范。
3.3铸件的整个生产过程应严格按照工艺规程和工艺规程的要求进行。
根据工艺规程的要求，实施过程控制，并做好过程的原始记录。
焦作市恒辉精密制造有限公司，企业标准特殊合金熔模铸造工艺代码蜡模制作QQ/Hhhc4.2:(在蒸馏桶内)蒸馏脱水→(在移除桶内)搅拌蒸发脱水→(在蒸馏桶内)蒸馏去污1.2工艺参数a .蒸馏桶蒸馏温度85-90°c .蒸馏时间6-8小时c .移除桶搅拌温度110-120°c .搅拌时间10-12小时e .蒸馏桶蒸馏温度80-85°c .蒸馏时间> 12小时g 1.3.2将脱蜡釜回收的旧蜡液倒入过滤罐中过滤；然后送入静置桶中，将脱蜡釜回收的旧蜡液倒入过滤罐中过滤至85-1 . 3 . 2；然后送至立筒中细化晶粒，消除魏氏组织，铸造应力低于85%。
硅溶胶熔模铸造工艺
硅溶胶熔模铸造工艺嘿，朋友！今天咱们来聊聊硅溶胶熔模铸造工艺，这可是个相当有趣又实用的玩意儿。
你知道吗，硅溶胶熔模铸造就像是一场精心编排的舞蹈，每个步骤都得精准无误，才能跳出完美的旋律。
首先，得有个精心设计的模样，就像给未来的宝贝画一幅完美的肖像。
这模样得用容易融化的材料做，比如蜡。
为啥用蜡呢？因为它就像个听话的小跟班，在需要它消失的时候乖乖离开，不拖泥带水。
然后把这做好的模样，泡到硅溶胶里。
这硅溶胶啊，就像给模样穿上一层坚韧的铠甲。
一层不够，得多来几层，就像冬天穿衣服，一件哪够保暖，得多穿几件。
这一层一层的涂挂，可不能马虎，每一层都得均匀，不能有的厚有的薄，不然铸出来的东西可就不漂亮啦。
涂好了，就得干燥。
这干燥的过程，就像等待花朵慢慢绽放，急不得。
得给它足够的时间和合适的环境，温度、湿度都得恰到好处，不然这铠甲可就不结实啦。
接下来，把之前的蜡给融化掉，这叫脱蜡。
蜡一跑，就留下了一个空空的壳子，这壳子可就是铸造的关键啦。
然后把融化的金属液灌进去，这金属液就像热情的舞者，充满活力地冲进壳子里。
等它冷却凝固，就像一场热闹的舞会结束，留下了精彩的成果。
最后，打破这壳子，宝贝就出来啦。
这过程是不是有点像破茧成蝶？硅溶胶熔模铸造工艺做出的东西，那精度，那表面质量，简直没得挑。
就好比是精心雕琢的艺术品，每一个细节都让人赞叹不已。
你想想，如果没有这么精细的工艺，那些复杂又精美的零件怎么能做得出来呢？汽车发动机里的小部件、飞机上的关键零件，不都得靠它嘛。
所以说啊，硅溶胶熔模铸造工艺可真是个了不起的魔法，能把我们的想象变成实实在在的好东西。
咱们得好好研究它，让它发挥更大的作用，你说是不是？。

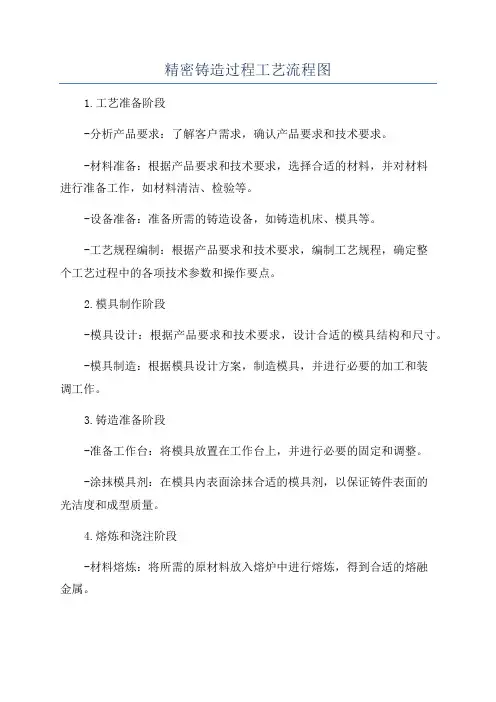

精密铸造过程工艺流程图
精密铸造过程工艺流程图1.工艺准备阶段-分析产品要求：了解客户需求，确认产品要求和技术要求。
-材料准备：根据产品要求和技术要求，选择合适的材料，并对材料进行准备工作，如材料清洁、检验等。
-设备准备：准备所需的铸造设备，如铸造机床、模具等。
-工艺规程编制：根据产品要求和技术要求，编制工艺规程，确定整个工艺过程中的各项技术参数和操作要点。
2.模具制作阶段-模具设计：根据产品要求和技术要求，设计合适的模具结构和尺寸。
-模具制造：根据模具设计方案，制造模具，并进行必要的加工和装调工作。
3.铸造准备阶段-准备工作台：将模具放置在工作台上，并进行必要的固定和调整。
-涂抹模具剂：在模具内表面涂抹合适的模具剂，以保证铸件表面的光洁度和成型质量。
4.熔炼和浇注阶段-材料熔炼：将所需的原材料放入熔炉中进行熔炼，得到合适的熔融金属。
-浇注准备：将熔融金属倒入浇注容器中，并加热保温，以保证金属保持适当的温度和流动性。
-浇注操作：将浇注容器中的熔融金属缓慢地注入模具中，保持流动性和均匀性，以便于填充模具中的腔体。
5.铸件冷却和固化阶段-铸件连同模具一起冷却：待熔融金属注入模具后，整个模具一同放置在冷却设备中，等待铸件冷却和固化。
-铸件固化时间：根据熔融金属的特性和产品要求，确定合适的固化时间，以保证铸件质量。
6.铸件处理阶段-剪切和去毛刺：将冷却固化的铸件从模具中取出，并进行剪切和去毛刺的处理，以去除不必要的边角和毛刺。
-强化处理：根据产品要求和技术要求，进行必要的强化处理，如热处理、表面处理、喷涂等。
-检验和测试：对铸件进行必要的检验和测试，以确保产品质量符合要求。
-包装和出厂：对合格的铸件进行包装，并做好产品出厂的准备工作。
以上是精密铸造过程工艺流程图，总结了从工艺准备到铸件处理的整个工艺过程。
在每个阶段都需要精确控制各项参数和操作要点，以保证铸件的质量和工艺效率。
同时，工艺流程中的每个环节都需要严格遵守相关的安全规定和操作规程，确保生产过程的安全性和稳定性。
硅溶胶铸造工艺流程
硅溶胶铸造工艺流程硅溶胶铸造是一种先进的复杂型砂铸造技术，主要用于生产高精度、高质量的金属零件。
以下是硅溶胶铸造的一般工艺流程。
1. 铸型设计和制备：根据需要生产的零件的形状和尺寸，设计出适合的铸型。
一般采用CAD软件进行设计，并根据设计结果制作铸型模具。
2. 毛胚制备：根据铸型设计制备出毛胚。
通常采用铸造或其他方式进行，确保毛胚的形状和尺寸与设计要求一致。
3. 涂覆硅溶胶：将毛胚浸泡在硅溶胶中，待硅溶胶充分渗入毛胚内部后，将毛胚取出并在通风处晾干。
4. 高温固化：将晾干后的毛胚放入高温烘箱中进行固化。
温度和时间根据硅溶胶的类型和零件的尺寸而定。
5. 烧脱模：将固化后的毛胚放入烧脱模炉中进行高温烧脱。
烧脱温度需要足够高，以确保硅溶胶全部烧脱，毛胚内部空间被保留。
6. 浇注金属：将烧脱后的毛胚放入金属熔炉中，加热至熔点后进行浇注。
金属液体通过铸型中的空腔填充进入，在凝固后形成具有所需形状的零件。
7. 除型：待金属凝固后，将铸件取出并进行除型处理。
通常采用机械或化学方法将铸件与铸型分离。
8. 精加工：除型后的铸件可能存在一些不完美的部分，需要进行进一步的精加工，以满足零件的精度和质量要求。
包括切割、磨削、车削等操作。
9. 热处理：根据需要，有些铸件需要进行热处理，以改变其物理和机械性能。
常见的热处理方法包括淬火、回火、退火等。
10. 表面处理：最后，根据需要进行表面处理，如镀铬、喷涂、抛光等，以获得所需的外观效果和耐腐蚀性。
总之，硅溶胶铸造是一种高精度、高质量的铸造方法，适用于生产复杂形状和高要求的金属零件。
这个工艺流程包括铸型设计和制备、毛胚制备、涂溅硅溶胶、高温固化、烧脱模、浇注金属、除模、精加工、热处理和表面处理等步骤。
通过这些步骤的科学操作，可以保证最终产品的质量和性能。
中温腊硅溶胶铸造生产流程简介
硅溶胶铸造生产工艺一、蜡模制作蜡料处理工艺操作守则蜡料处理流程：（静臵桶I 中）静臵脱水→（除水桶中）搅拌蒸发脱水→（静臵桶II 中）静臵去污1工艺参数静臵桶I 静臵温度85－90℃ 静臵时间6－8h 除水桶搅拌温度110－115℃ 搅拌时间10－12h 静臵桶II 静臵温度80－85℃静臵时间＞12h 保温箱保温温度54±2℃ 保温时间＞24h2操作程序2.1检查设备、温控仪表是否处于正常工作状态。
2.2将脱蜡釜回收的旧蜡液倒入过滤槽中过滤；再送到静臵桶I中，在低于90℃下静臵6－8h。
2.3静臵完毕把沉淀水放掉后，将蜡液倒入除水桶中。
2.4除水桶中的蜡液，在110－120℃保温并搅拌，使残留水分蒸发，到目视蜡液表面无泡沫为止。
2.5将除完水的蜡液，经过＜60目筛网过滤再放入＜90℃的静臵桶II中，保温静臵12h以上。
2.6各除水桶、静臵桶应定期性的放掉其底部的残留水和脏杂物。
2.7把静臵桶II中处理好的回收蜡液送到模头压蜡机保温桶中，用于主产模头（浇道）。
2.8根据旧腊料性能和腊料消耗情况，不定期的在静臵桶II中适量加新蜡，一般在3%－5%左右。
2.9将合格的蜡液灌入保温箱内的蜡缸中，为减少蜡缸内蜡液中的气体，先保持一段高温时期80℃/2h后降至54℃。
在54±2℃下保温24h 后，方可用于压制蜡模。
3注意事项3.1除水桶，静臵桶均应及时排水、排污。
3.2经常检查各设备温控仪表的工作状况，防止失控，尤其应防止温度过高造成蜡料老化。
3.3每月检查一次蜡处理设备各导热油的液面位臵，油面应距设备顶面200㎜左右，防止油溢出。
并注意检查设备有无渗油现象。
3.4经常检查环境状态，避免灰尘及外来物混入蜡料中。
压制蜡模工艺操作守则1工艺要求室温22±2℃蜡缸温度54±2℃(大件应根据工艺要求设定)射蜡嘴温度57－64℃压射压力 4.2Mpa(42kgf/cm2 ）保压时间5－15s冷却水温度＜10℃2操作规程2.1检查压蜡机油压、保温温度、操作按钮等是否正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、制壳 四、浇注
五、清理
硅溶胶精密铸造中温蜡工艺流程图
图纸或样件
模具
蜡料配制 加新蜡料
保温 射蜡
信息反馈①
静置
蜡型修整 废品
蜡型检验
信息反馈②
组树
模组清洗
搅拌
除水 过滤
回收蜡
Байду номын сангаас脱蜡
干燥 封浆 干燥
涂制背层
涂制过渡层 涂制面层
信息反馈③
重复多次
干燥
干燥
型壳焙烧
固溶化
浇注
沾水急冷
冷却凝固 振动脱壳 吊抛
信息反馈⑥
终检入库
后序加工
编制：王佳平 2013 年 10 月 23 日
熔炼
扣箱
光谱分析
钢料
抛丸清理
回炉料
切割
废品
废品
初次品检
信息反馈④
信息反馈⑤
二次品检
六、后序加工
一次合格品 补焊、磨修 矫正整形
七、入库发货
信息反馈⑦
入库复检
信息反馈⑧ 发货 入库
包装
咬酸、抛丸 钻孔、抛丸 喷丸清砂 二次抛丸
热处理 钝化或喷砂
三次抛丸
酸洗
机械加工
柔性抛光
电解抛光
磷化处理
渗碳处理
磨削內浇口
