塔吊施工用电安全知识
塔吊施工用电安全知识范本

塔吊施工用电安全知识范本塔吊是工地中常见的大型机械设备,用于吊装和搬运重物。
在塔吊施工过程中,电力供应是不可或缺的一环。
为了确保安全施工,工作人员需要掌握塔吊施工用电的相关安全知识。
以下是一份关于塔吊施工用电安全的知识范本。
1. 电气设备选型在选择电气设备时,应根据实际需要选择符合国家标准的产品。
电缆、插座、开关等电气配件应具备防水、防火、耐磨等特性。
2. 电源系统塔吊施工用电的电源系统应符合国家规定,确保供电的可靠性和稳定性。
电源线路应足够强度,不得破损或有绝缘失效的情况。
电源箱应采用防护设计,以防止外部物体进入。
3. 线缆敷设塔吊施工现场需要大量的电缆敷设工作。
在敷设电缆时,应保证电缆不受到任何机械损伤,并避免与其他设备、构件、材料等相互干扰。
电缆应有足够的长度,以确保施工范围内的电源供应。
4. 电气线路标识为了方便工作人员识别线路,避免错误操作,应对电气线路进行标识。
标识应清晰可见,标注线路的名称、电压等重要信息。
5. 电气设备维护定期对塔吊施工用电的电气设备进行维护保养是确保安全施工的重要措施。
维护包括清洁、润滑、紧固、检查电气接线等。
不得在设备运行中进行修理或调整。
6. 临时用电安全施工中需要进行临时用电,应将临时用电线路与正式用电线路分开设置。
临时用电线路应具备防水、绝缘等安全特性,并由专人负责管理和维护。
7. 用电操作规范在进行用电操作时,工作人员需要严格按照操作规范进行操作。
操作人员应穿戴适当的防护用品,如绝缘手套、绝缘靴等。
禁止随意触摸电气设备,避免触电事故的发生。
8. 电气事故应急处理如果发生电气事故,工作人员需要立即采取应急措施,如切断电源、报警、进行人员救援等。
不得擅自进行维修或处理电气故障。
9. 施工人员培训所有参与塔吊施工的人员,特别是涉及用电操作的人员,应接受相关的培训。
培训内容包括用电安全知识、电气设备操作规程、事故处理等。
10. 定期检测定期对塔吊施工用电进行检测是保证用电安全性的重要环节。
塔吊施工用电安全知识

塔吊施工用电安全知识塔吊是工程施工中常用的起重设备,用于高空作业和物料搬运。
由于塔吊施工涉及到大量的电力使用,我们必须要了解和掌握有关塔吊施工用电的安全知识,以确保施工过程中的安全性和高效性。
1. 施工前的准备工作在进行塔吊施工之前,必须进行充分的准备工作,确保电力供应和设备的安全性。
- 首先,应委派专人负责电力供应的检查和维护工作,确保供电系统的正常运行。
同时,要进行必要的设备检查和维护,确保塔吊的电气系统完好无损。
- 然后,要对施工现场进行电力布局设计,合理规划电缆线路,确保电力供应稳定可靠。
同时,要确保电缆的敷设和连接符合安全要求,避免因电缆故障造成安全事故。
- 另外,要设置可靠的接地装置,确保施工现场的电气设备和工作人员的安全。
应根据地质条件和塔吊使用的电流大小,确定接地电阻的要求,采取必要的措施满足要求。
2. 用电安全操作规范在塔吊施工过程中,必须严格遵守用电安全操作规范,保障工作人员和设备的安全。
- 首先,工作人员必须熟悉塔吊的电气系统和相关设备的操作规程。
在进行设备启动、停机和调试等工作时,必须按照操作规程进行操作,避免因操作不当引发危险情况。
- 其次,必须保持施工现场的整洁和干燥。
电气设备和线路应远离水源和易燃物,防止因水、火等原因引发电气故障和火灾。
同时,要及时清理施工现场上的垃圾和杂物,保持通风良好。
- 再次,需要定期检查和维护电气设备和线路,确保其正常运行。
升降电缆、电动机、控制设备等必须定期检查,并及时发现和处理问题。
- 此外,要遵守用电安全的禁止性规定,禁止在施工现场进行乱拉乱接电线、乱用插线板和延长线等行为,以免引发电气故障和安全事故。
3. 特殊条件下的用电安全在特殊环境和条件下的塔吊施工,需要额外的用电安全措施和预防措施。
- 首先,对于在潮湿和多雨环境下进行的塔吊施工,应增加防水和防潮措施,确保电气设备的安全和正常运行。
可以采用防水箱和绝缘器具等措施,保护电气设备免受潮湿环境的影响。
施工现场临时用电方案-(2台塔吊)

施工现场临时用电方案-(2台塔吊)一、工程概况本施工现场临时用电方案旨在为配有2台塔吊的建筑工程提供安全、可靠的临时电力供应。
工程地点位于XX市XX区,占地面积约XX平方米,主体工程为多层建筑,预计施工周期为XX个月。
现场施工人员约XX人,临时用电设备主要包括2台塔吊、施工电梯、混凝土搅拌站、钢筋加工设备等。
二、用电管理1. 用电负荷:根据现场设备配置及施工需求,临时用电负荷约为XX千瓦。
2. 供电方式:采用三相五线制,即ABCNPE线,电压为380/220伏。
3. 用电管理组织:成立用电管理小组,负责现场临时用电的日常管理和维护工作。
4. 用电管理制度:制定并严格执行临时用电管理制度,包括用电设备检查、维修、操作规范等。
5. 用电安全培训:对现场施工人员进行用电安全培训,提高安全意识,防止电气事故发生。
三、电工1. 人员配置:配置持有电工证的专职电工,负责现场临时用电的安装、维护和管理。
2. 工作职责:电工负责定期检查、维修临时用电设备,确保设备安全运行。
3. 培训与考核:对电工进行定期培训,提高业务水平,确保电工队伍的专业素质。
四、安全距离与外电防护1. 安全距离:根据国家相关规定,设置安全距离,确保临时用电设备与建筑物、构筑物、人员等保持安全距离。
2. 外电防护:对于临近的外电线路,采取以下措施进行防护:a. 设置警示标志,提醒施工人员注意安全。
b. 在外电线路附近施工时,采用绝缘材料进行防护。
c. 定期检查外电线路,发现问题及时处理。
d. 遇有恶劣天气,加强外电线路的巡查,防止意外事故发生。
五、电缆线路1. 电缆选择:根据现场用电负荷及敷设环境,选择符合GB/T 12706标准的交联聚乙烯绝缘电力电缆。
电缆类型为YJV22,电压等级为0.6/1KV,以确保电缆的安全可靠。
2. 电缆敷设:电缆敷设采用地下直埋、架空敷设和沿墙敷设等方式,确保电缆线路安全、整齐。
a. 地下直埋敷设时,电缆埋深不小于0.7米,并在埋设处设置明显的警示标志。
施工现场安全用电安全知识手册

第一章安全教育(公共部分)1.施工作业人员进场前必须经过项目部、施工队、班三级安全教育培训,考试合格后方可上岗作业。
2.作业人员施工中应该执行掌握安全技术交底、施工方案、措施和安全规范要求。
3.作业人员作业前应检查工具、设备、现场环境等是否存在不安全因素,是否正确穿戴个人防护用品。
4.施工现场严禁拆改、移动安全防护设施、用电设备等。
5.脚手架使用前必须按方案搭设,且符合规范要求,脚手架必须经过双方验收合格签字后方可使用。
6.高处作业严禁向下抛掷任何物料、工具和施工垃圾等。
7.作业中出现危险征兆时,作业人员应采取立即停止作业、从安全通道处撤离到安全区域,及时向主管领导汇报。
8.我国的安全生产方针是“安全第一、预防为主”。
9.建筑业常发生的重大伤害是高处坠落、物体打击、触电、机械伤害、坍塌事故。
10.施工中三不伤害是不伤害自己、不伤害他人、不被他人伤害。
11.施工作业人员对危及生命安全健康行为有批评、检举权和控告权力。
12.施工人员应掌握安全生产技能,参加安全培训,服从安全管理,遵章守纪,正确佩戴和使用劳动防护用品。
13.强令工人冒险作业发生事故是犯罪行为,施工人员有权拒绝在危险区域作业。
14.对特种作业人员的要求是必须持合格有效证件上岗作业,如:电工、电气焊、信号工、架子工、机械操作手等。
15.我国制定安全生产法重要目的是是保证人民群众生命和财产安全,促进经济发展。
16.安全生产责任制的目的是明确岗位责任,保障人民生命财产,预防工伤事故的发生。
17.施工人员在作业中必须正确佩戴和使用合格的个人防护用品。
如:安全帽、安全带、护目镜、防尘口罩、绝缘手套、绝缘鞋等。
18.制定安全标识的目的是引导人们正确行走途径,提醒人们在作业过程中的正确操作方法,是对违章行为的一种警告提示。
19.作业人员在管道和污水井内作业应采取对有害气体检测和排放,并向管道和井道内输入新鲜空气和氧气,并保护通风良好方可进行作业。
20.所有手持电动工具必须具备绝缘措施完好,必须装有合格漏电保护装置,禁止拆改电源线和插头,使用专用流动开关箱。

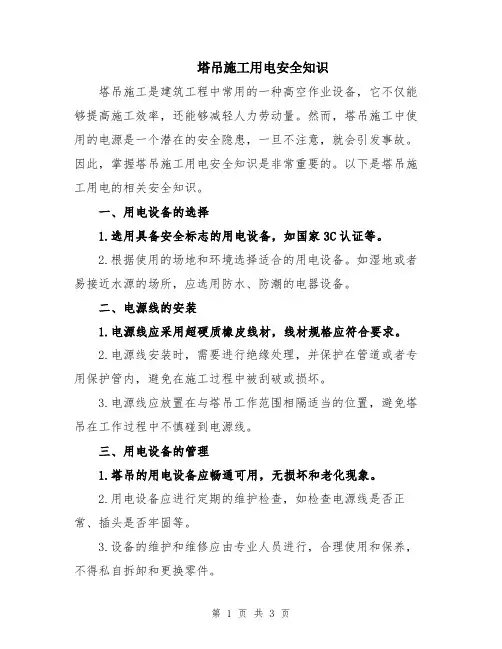

塔吊施工用电安全知识

塔吊施工用电安全知识塔吊施工是建筑工程中常用的一种高空作业设备,它不仅能够提高施工效率,还能够减轻人力劳动量。
然而,塔吊施工中使用的电源是一个潜在的安全隐患,一旦不注意,就会引发事故。
因此,掌握塔吊施工用电安全知识是非常重要的。
以下是塔吊施工用电的相关安全知识。
一、用电设备的选择1.选用具备安全标志的用电设备,如国家3C认证等。
2.根据使用的场地和环境选择适合的用电设备。
如湿地或者易接近水源的场所,应选用防水、防潮的电器设备。
二、电源线的安装1.电源线应采用超硬质橡皮线材,线材规格应符合要求。
2.电源线安装时,需要进行绝缘处理,并保护在管道或者专用保护管内,避免在施工过程中被刮破或损坏。
3.电源线应放置在与塔吊工作范围相隔适当的位置,避免塔吊在工作过程中不慎碰到电源线。
三、用电设备的管理1.塔吊的用电设备应畅通可用,无损坏和老化现象。
2.用电设备应进行定期的维护检查,如检查电源线是否正常、插头是否牢固等。
3.设备的维护和维修应由专业人员进行,合理使用和保养,不得私自拆卸和更换零件。
四、用电设备的操作1.使用电源前,应先检查电源线和插座是否有损坏,如果有损坏应及时更换或维修。
2.使用电器前,应进行试运转,确保电器能够正常工作。
3.在使用过程中,应遵守电器的使用说明书,不得超负荷使用。
4.如果发现电器过热、冒烟等异常情况,应立即停止使用,并进行维修。
五、用电设备的防护1.塔吊的用电设备应采取相应的防护措施,如在危险区域设置隔离护栏。
2.塔吊操作人员应穿戴好安全防护用品,如绝缘手套、绝缘鞋等。
六、用电安全的预防与处置1.塔吊使用人员在操作过程中应加强对电气安全知识的学习,提高自身的电气安全意识。
2.发生电气事故时,应迅速切断电源,并及时救助伤者,将其送往医院。
3.电气事故发生后,应立即报告有关部门,进行事故调查和处理,以避免类似事故再次发生。
七、用电设备的摆放和存放1.塔吊用电设备应放置在通风、干燥的环境中,避免放置在潮湿和易燃易爆的场所。
塔吊施工用电安全知识

塔吊施工用电安全知识塔吊施工是一项危险性较高的操作工作,特别是在用电方面,需要严格遵守一系列的安全知识和规定。
以下是塔吊施工用电安全知识的要点:1. 学习和了解相关法律法规和标准:在进行塔吊施工前,了解并掌握相关的法律法规和标准是非常重要的,包括《建筑起重机械管理规程》、《工程机械安全技术监察规程》等。
这些文献对于塔吊施工用电的安全要求有明确的规定。
2. 进行电气设备安全检查:在塔吊施工用电前,必须对所使用的电气设备进行安全检查。
检查包括检查电气设备的绝缘是否良好、线路是否有短路或漏电等问题。
如果发现任何安全隐患,应立即停止使用并进行维修。
3. 使用适当的电缆和插头:在塔吊施工用电过程中,必须使用符合安全标准的电缆和插头。
电缆应具备耐高压、耐磨损、耐腐蚀等特性,插头应具备防水、防尘等防护措施。
4. 避免电线和机械设备的接触:在塔吊施工现场,电线必须与机械设备保持一定的距离,以免发生摩擦、刮擦等导致电线短路或故障的情况。
5. 禁止私拉乱接电源:塔吊施工过程中,禁止私拉乱接电源。
所有用电设备和线路必须接入正规的电源,并且需要由专业的电工进行连接。
6. 定期进行漏电保护器测试:在塔吊施工用电过程中,必须安装漏电保护器,并定期进行测试。
漏电保护器的作用是及时切断电力供应,以防止电击事故的发生。
7. 妥善存放电缆和插头:在塔吊施工现场,电缆和插头应妥善存放,避免被机械设备碾压、拉扯等情况。
此外,应避免电缆和插头长时间暴露在阳光下,以防止老化和损坏。
8. 合理使用电气设备:在塔吊施工过程中,要合理使用电气设备,避免超载使用或长时间使用导致设备过热。
同时,要对设备的工作情况进行监测,及时发现并处理故障。
9. 严禁未经授权人员擅自接入电源:在塔吊施工现场,严禁未经授权的人员擅自接入电源。
只有经过专业电工的检查和连接后,才能使用电力设备。
10. 停电操作:在进行塔吊施工时,若需进行停电操作,应提前通知相关部门和人员,并确保所有操作人员安全撤离施工区域后进行断电操作。
塔吊施工用电安全知识(三篇)

塔吊施工用电安全知识一、塔吊供电系统塔吊的供电系统为380V、50HZ、三相四制线,中性线直接接地系统。
所谓三相四制就是三相为火线、代号为A相、B相、C相,每两相之间的电压为380V,称三相电源,用于三相用电设备,如电动机等,常称工业(动力)用电。
另外一线为中性线,代号为N,当中心线直接接地时即为零线,代号0。
零线与每相火线之间的电压都为220V,称单相电源,用于单相用电设备,如照明等,常称民用电。
三相四线制的最大优点就是既能提供三相供电也能同时提供单相供电,大大方便了用户使用各种电器设备。
塔吊既有三相用电设备,也有单相用电设备,是一种用电量较大,组合各种用电设备的大型机械。
二、塔吊接地和接零1、采用单一的保护接地措施不能保证安全在三相四线制中性线直接的电网中,如果采用单一的接地,当塔吊金属结构漏电时,电流经过塔吊接地地阻和中性线接地电阻回到电源,由于两个接地地阻阻值基本相等,其分压也基本相等,这样塔吊接地地阻上就有220V一半的电压,由于电流不大,电压可长时间存在。
如果人站在潮湿的地上身体部位接触了漏电的塔身,就等干与塔吊的接地电阻并联承受相近的电压,这样就有可能有触电危险。
2、采用保护接零措施虽能起保护作用但仍有安全隐患在三相四线制中性线接地的电网中,塔吊采用金属结构接工作零线的保护措施。
当塔吊金属结构漏电时,漏电电流直接回到零线,形成相零短路,由于线路电阻小,电流很大,很快将漏电线路上保险装置断开,这样就切断了漏电电源,起到保护作用。
但是由于工作零线在用电不平衡时有电流流过,而零线上存在一定的电阻,因此零线上就能产生一定的电压,当设备的金属外壳接零时也就产生了一定的电压,同时造成了安全隐患。
综上所述,在同一电网中,不允许有的设备接零,有的设备接地。
因为当接地设备漏电时零线对地也产生电压,所有接零设备就会带电,造成更大范围的安全隐患。
3、采用三相五线制的用电系统能起到较理想的保护作用所谓三相五线制就是在三相四线的基础上,加一根专用保护零线,常称PE线,首端与电源端的工作零线相连,中间与工作零线无任何相连,末端进行重复接地,由于专用保护零线平时无任何电流流过,设备外壳接在保护零线上,不会产生任何电压,因此能起到比较可靠的保护作用。
塔吊的电气安全要求

塔吊的电气安全要求塔吊是在施工现场中常见的一种用于起重、吊装等工作的重型机械设备。
它具有工作效率高、覆盖面积大等优点,在现代建筑施工中扮演着重要的角色。
然而,塔吊的工作原理和使用特点,也带来了一些安全隐患。
其中,电气安全是塔吊维护过程中需要特别注意的一个方面。
本文将介绍塔吊的电气安全要求,为从业人员提供参考。
线路接地线路接地是塔吊电气安全的重要环节。
因为塔吊一般是由电控柜控制臂架伸缩、转动等动作,意味着若不实施线路接地,操作人员在操作时可能会因操作不当而电击。
在使用塔吊之前,应该查看塔吊是否有良好的接地,可以通过测试仪器来实现。
当然,在进行接地操作时,也需要按照操作规范进行。
在接地结束后,需要检查接地是否正常,以便在塔吊操作时避免安全事故。
电气防护为了保证塔吊的电气安全,常规检查控制柜的保护装置是否完好,并做好完整的接线。
在控制柜供电以及对其他设备进行电气接线时,需要按照电路图进行,以免出现接错线、接反等问题。
在每次施工结束后,都需要仔细检查电气系统是否出现异常,以防止因烧坏电器等原因引起的工作中断或事故。
操作前的安全检查在每次操作之前,需要对塔吊的电气系统进行全面的检查。
首先,需要检查所有电器元件及线路的接线是否松动或过热。
其次,要检查接地是否存在缺失的情况。
还需要检查功率开关、断路器等是否正常工作以及各个安全装置是否完好。
如果发现存在问题,应该及时排除。
保持清洁和干燥在日常维护中,应该注意保持塔吊的电气元件处于干燥和清洁的状态,以避免水分和油污的侵蚀。
此外,要及时清除电控柜内的灰尘和污物,以确保电子设备的正常运行。
合理使用电器设备塔吊上的电器设备是保证施工高效、低耗能的重要组成部分。
然而,过度使用或不当使用电器设备会导致电气设备的烧毁。
为了延长电器设备的使用寿命,应该合理使用电器设备,避免长时间的超负荷操作。
在电气设备发生故障时,也需要及时修理或更换。
电气安全是塔吊安全的一个重要方面。
为了保证塔吊工作过程中的安全性,我们必须严格遵守电气安全要求,并对塔吊电气系统的维护、保养做到及时、系统、完整。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
塔吊施工用电安全知识一、塔吊供电系统
塔吊的供电系统为380V、50HZ、三相四制线,中性线直接接地系统。
所谓三相四制就是三相为火线、代号为A相、B相、C相,每两相之
间的电压为380V,称三相电源,用于三相用电设备,如电动机等,
常称工业(动力)用电。
另外一线为中性线,代号为N,当中心线直接接地时即为零线,代号0。
零线与每相火线之间的电压都为220V,称单相电源,用于单相用电设备,如照明等,常称民用电。
三相四
线制的最大优点就是既能提供三相供电也能同时提供单相供电,大
大方便了用户使用各种电器设备。
塔吊既有三相用电设备,也有单
相用电设备,是一种用电量较大,组合各种用电设备的大型机械。
二、塔吊接地和接零
1、采用单一的保护接地措施不能保证安全
在三相四线制中性线直接的电网中,如果采用单一的接地,当塔吊
金属结构漏电时,电流经过塔吊接地地阻和中性线接地电阻回到电源,由于两个接地地阻阻值基本相等,其分压也基本相等,这样塔
吊接地地阻上就有220V一半的电压,由于电流不大,电压可长时间
存在。
如果人站在潮湿的地上身体部位接触了漏电的塔身,就等干
与塔吊的接地电阻并联承受相近的电压,这样就有可能有触电危险。
2、采用保护接零措施虽能起保护作用但仍有安全隐患
在三相四线制中性线接地的电网中,塔吊采用金属结构接工作零线
的保护措施。
当塔吊金属结构漏电时,漏电电流直接回到零线,形
成相零短路,由于线路电阻小,电流很大,很快将漏电线路上保险
装置断开,这样就切断了漏电电源,起到保护作用。
但是由于工作
零线在用电不平衡时有电流流过,而零线上存在一定的电阻,因此
零线上就能产生一定的电压,当设备的金属外壳接零时也就产生了
一定的电压,同时造成了安全隐患。
综上所述,在同一电网中,不
允许有的设备接零,有的设备接地。
因为当接地设备漏电时零线对
地也产生电压,所有接零设备就会带电,造成更大范围的安全隐患。
3、采用三相五线制的用电系统能起到较理想的保护作用
所谓三相五线制就是在三相四线的基础上,加一根专用保护零线,
常称PE线,首端与电源端的工作零线相连,中间与工作零线无任何
相连,末端进行重复接地,由于专用保护零线平时无任何电流流过,设备外壳接在保护零线上,不会产生任何电压,因此能起到比较可
靠的保护作用。
采用保护接零的措施必须保证设备的过载短路保护
装置的可靠性,选择熔断器保护时不能盲目加大保险容量,以保证熔断器的熔断作用。
4、实行重复接地可进行双重保护也是防雷保护的需要
在保护接零的基础上进行重复进行有以下作用:
A、减轻保护零线意外断线接触不良时接零设备上电击的危险性;
B、减轻工作零线意外断线式接触不良时负载中性点的“漂移”;
C、进一步降低故障持续时间内意外带电设备的对地电压。
并缩短漏电故障持续时间。
D、改善防雷性能,虽然塔吊的金属结构及其预埋基础有防雷泄流的作用,由于重复接地对雷电流起分流作用,可降低冲击过电压。
综上所述,在三相五线制的电网中,设备外壳采用保护接零加重复接地的措施定比较理想的保护措施。
5、接地装置的要求
A、工作接地及保护接地的接地电阻不超过4欧,重复接地及防雷接地电阻不超过10欧。
B、接地导线应用黄绿专用保护线,由于兼起防雷作用,宜用
Φ25MM2以上的多股铜芯线。
C、接地体不宜少于两个,采用钢管Φ33-Φ45mm,角铁40-60mm,长2米以上,镀锌防锈,垂直埋设,上端入地0.5米。
D、导线与接地体的连接必须牢靠,采用焊接或压接。
三、塔吊供电及导线
1、塔吊的供用电容量
塔吊的装机容量为塔吊上所有用电设备容量的总和,而塔吊的供电容量为塔吊上同时运行的各用电设备的总和,由于塔吊上一般同时运行的设备只有起升、回转行走三大机构,所有将这三大机构用电量相加即为塔吊的总用电量。
由于电源变压器至塔吊之间一般都有一定的距离,而塔吊的电缆线也有一定的长度,因此存在一定的线路压降,且塔吊工作时频繁的起制动,尖峰电流经常出现,因而供电应考虑到尖峰时塔吊内外部压降之和为5-10%,所以为塔吊供电的
变压器的容量应大于塔吊用电量的一倍以上,若有其他大用单设备,变压器的容量需另计算。
现将常用塔吊的供电情况列表如下:
项目\设备型号TC5610(63TM)C5015(80TM)F023B(120TM)
起升24KW33KW51.5KW
回转3.7KW6KW8.8KW
行走3.3KW4.4KW4.4KW
总用电量31KW43.4KW64.7KW
变压器容量>70KVA>90KVA>140KVA
2、供电线路的导线选择
目前在工地上多用架空线、铅线居多,由于用电负荷大,线路压降大,对塔吊的安全运行造成影响,在此情况下,塔吊等大型设备宜
采用专线供电。
由于一般导线运行的最高温度不超过60°C至70°C,否则导线的绝缘就会损坏和老化,因此,合理地选择导线是安全运
行的重要因素,下面例举主要导线在35°C环境温度下的安全参功
值:
线径16平方米25平方米35平方米50平方米
铅线65A83A100A126A
铜线80A100A125A140A
为了帮助记忆,有个口诀可粗略计算导线的许用电流,口诀是:10
下五,100上二,25、35四、三界,70,95两倍半,穿管温度八、
九折,铜线升级算,裸线加一半。
意思是以铝线为例,截面积≤10mm2时,每平方毫米许用电流约为
5A;截面积≥100mm2每平方毫米许用电流为2A;截面积≤25mm2且
>10mm2时没平方毫米许用电流为4A;截面积≥35mm2且<70mm2时,每平方毫米许用电流为3A,截面积为70mm2和95mm2时,每平方毫
米许用电流为2.5A,如穿管敷设应打8折,如环境温度超过35°则
打九折,铜导线的许用电流打约与较大一级的铅导线的许用电流相等,裸导线许用电流可提高50%。
在三相四线电网中,塔吊和其他三相用电设备,其总工作电流可以
用其总功率的2倍来粗略估算,因此以下几种类型的塔吊专用供电
导线和电缆的参考值如下表:
项目\设备型号60KNM塔机80KNM塔机120KNM塔机
工作电流60-70A80-90A130-140A
铅芯导线25mm235mm270mm2
铜芯导线16mm225mm235-50mm2
铜芯电缆16mm225mm250mm2
必须说明的是,如果供电线路较远,电缆线长度超过100米,导线的截面积还需要加一个等级,方能保证安全使用。
四、塔机的配电箱及保护装置
1、对塔机的配电箱的基本要求
A、对塔机等大型设备的配电箱应专箱专用,且一机一闸,有明显标识;
B、配电箱应安装在离塔机5米以内,高1.5米,便于操作的位置。
C、配电箱应防雨防尘,有门有锁,导线都从箱下方进出,箱体应可靠接零接地。
2、塔机配电箱的保护装置
A、配电箱应安装带有漏电保护装置的四线空气断路器,工作零线应进入四线空断回路,并应安装熔断保险器。
B、漏电保护电流宜选用漏电动作50-80MA,试验灵敏可靠。
C、当用电器发生短路和过截时,空断脱扣装置应立即动作,保险熔断器应迅速熔断。
D、合理选择塔机的总熔断器的熔量,一般采用如下公式:
总熔断器的总熔量=(1.5-2.5)最大一台电机的额定电流+其它各电机额定电流之和。
例:63TM塔机熔丝的总熔量为1.5×48+7.4+6.6=86A≈90A-100A
五、关于微波和电磁波对塔机的影响
塔吊的安装位置如果刚好在微波通讯的传播通道或在电台发射天线
附近,就会受到微波和高频电磁波的干扰,即使在全部关闸停电时
塔机的吊钩上也“带电”,吊钩碰上地面金属时会有小火花,人体
接触吊钩会有触电和烧灼感,很容易造成心里恐惧及二次伤害,解
决此类问题主要从以下方面着手:
1、在吊钩上加装绝缘尼龙吊带,直接挂在吊钩上,吊带长0.5-1米。
2、操作挂钩人员必须穿绝缘鞋,戴绝缘手套作业。
3、加强监督防范,防止其他人员接触吊钩。
