使用CCS进行DSP编程(三)--CCS编程入门
使用CCS进行DSP编程（三）
——实现DMA和Interrupt
pacificxu
现在讨论在CCS进行DSP编程来实现DMA和Interrupt功能。
假定读者对CCS的使用已经比较了解，并有了一定的CCS编程经验。
如果读者还不太了解，请参阅《使用CCS进行DSP编程（一）——CCS编程入门》、《使用CCS进行DSP编程（二）——实现FFT》及其他CCS的学习文档。
下面用闻亭公司的C6xPa板硬件和闻亭公司的PCI仿真器为例，来实现DSP 的DMA传输和硬件Interrupt功能。
首先来描述一下使用的硬件资源。
闻亭公司的C6xPa板有两路独立的最高采样率为40MHz精度为12bit的A/D，它与DSP的EXT_INT7相连，可以产生外部中断信号，通过FPGA的逻辑可以控制A/D的采集和采集多少数据产生一次中断，采集的数据放在DPRAM中（0x1400000开始的地址空间），通过DMA 传输到DSP芯片上的存储器中（0x80000000开始的地址空间）。
在C语言环境中使用DMA和Interrupt功能，需要包含两个头文件<dma.h>和<intr.h>，同时要用到相应的运行时库文件“csl6201.lib”和“dev6x.lib”。
对这两组头文件和运行时库文件，我们深入研究一下，看一看我们比较关心的函数有哪些。
下一次用到这些函数时，别忘了带上相应的运行时库文件%*&^*&^喔。
在dev6x.lib库文件中，直接与实现DMA和Interrupt功能相关的函数有如下几个：
dma_init
dma_global_init
dma_reset
intr_reset
intr_init
intr_hook
intr_map
intr_isn
intr_get_cpu_intr
isr_jump_table
在csl6201.lib库文件中，直接与实现DMA功能相关的函数有如下几个： DMA_AllocGlobalReg
DMA_GetEventId
DMA_GBL_PRIV ATE
DMA_Open
DMA_Start
DMA_HCHA0
DMA_HCHA1
DMA_HCHA2
DMA_HCHA3
DMA_Wait
DMA_SetGlobalReg
DMA_ConfigA
DMA_ConfigB
DMA_Stop
DMA_AutoStart
DMA_Pause
DMA_Reset
DMA_GetGlobalReg
DMA_SetAuxCtl
DMA_Close
DMA_FreeGlobalReg
DMA_Init
DMA_GetStatus
我们只需其中的一部分便可以实现DMA和Interrupt功能。
函数的具体使用说明和调用方式请参看TI的说明档。
下面直接看一下程序的源码，有一个整体的理解，然后再对具体的相关内容做一下说明，如果源码能够理解，就不需要再看具体说明了。
为了便于读者理解，
本人对相应部分作了处理，尽量使结构清晰，突出对DMA和Interrupt功能的实现：
接下来进行详细说明。
首先，包含头文件，
接着对DMA进行初始化赋值，
其中，各参数的含义如下：
我们使用DMA的源地址为0x01400000，目标地址为0x80008000，传输数据长度为1k*32bit，DMA控制寄存器的值的具体含义请参看各对应DSP的datasheet。
然后是对使用的函数进行引用说明，其他函数跟普通的Visual C++函数没有太大的区别，除了以下的例外：
其中，有一个关键字“interrupt”，它告诉TI的C编译器，这个函数是一个特殊
的中断服务函数，C编译器会另眼看待。
接下来对DMA操作句柄定义，相应的头文件对DMA_HANDLE作了定义，我们这里可以直接使用：
主程序非常简单，
实现DMA功能的子程序也很简单，只有四句：
第一句：语法如下：
其中的DMA_CHAANY含义是“任意一个闲置的DMA通道”，并非有一个DMA
通道叫DMA_CHAANY，除了通道0~3的4个通道外，还有一个辅助DMA通道，是另做他用的。
我们取得了对DMA操作的句柄，就可以进行初始化和使用了。
第二句：语法如下：
这里需要提前做DMA_CONFIG的初始化，这两步也可以用一步来实现，就用到另外一个函数：
它直接把各DMA寄存器的设置当作参数，一步到位。
第三句：语法如下：
这个函数检测DMA的状态位，直到DMA结束后才退出，读者可以在下一次使用这个DMA通道前使用。
DSP可以执行其他的操作，或者执行此操作等待DMA 传输结束。
第四句：语法如下：
使用完DMA通道后，需要对它进行关闭，释放资源以备他用。
DMA的使用是很简单的，复杂的工作都由DSP硬件和TI的库函数来完成了。
我们要做的工作是理解这些，要想使用这些函数，不可避免要知道DMA各控制寄存器的具体含义，除了少数“天才”可以不学而知外，最好老老实实学习TI的文档）。
#$&^@)(*&#——多么渴望天才的出现啊！！！
下面来看看中断功能是怎样实现的。
在中断服务子程序中，调用了DMA，完成数据的从外部双口RAM到DSP片内的传输，
而中断服务子程序是如何与硬件中断联系起来的呢？
中断的实现主要在中断初始化子程序里，在程序中对每一步的操作都进行了详细的说明。
我们一步一步来分析一下：
首先是用于中断处理的函数：
然后是用于中断处理的宏定义：
用到的一些助记符如下：
大家觉得上面的内容还不够丰富，请参阅TI的文档spru273b.pdf。
有了上面的理解，中断的实现过程就比较清楚了：
1. 初始化中断服务表指针（ISTP）：intr_init();
2. 选择用哪一个中断：intr_map(CPU_INT7,ISN_EXT_INT7);
3. 清中断： INTR_CLR_FLAG(CPU_INT7);
4. 中断服务子程序与中断号挂钩： intr_hook(Int7_ISR,CPU_INT7);
5. 打开非屏蔽中断： INTR_ENABLE(CPU_INT_NMI);
6. 打开所选中断： INTR_ENABLE(CPU_INT7);
7. 全局中断使能： INTR_GLOBAL_ENABLE();
读者可能会注意到，中断处理函数都是小写的，而宏定义都是大写的，在C语言的语法里是要注意的，否则会出现找不到函数或者函数未定义。
如果想用其他的中断源，可以按照上面的步骤依样而行，相信不会是什么太难的事情了。
每一步不是必须的，顺序也不是固定的。
Int7_ISR是本人举例时用的中断服务子程序名，大家可以使用任意的名字，而其中的程序也是随意根据需要编写，没有太多的限制。
读者如果对DSP的硬件很清楚，可以直接对中断寄存器进行赋值，不需要调用这些函数与宏定义。
相信现在大家对中断与DMA的实现已经心中有数了，但我还要强调一下，我所讲的实现是突出软件上的实现，进行DSP编程需要对硬件有足够必要的了解，否则会遇到某些难以理解的问题，我在这里尽量不涉及硬件，只是希望大家仔细对TI有关资料认真研究，避免我的介绍产生先入为主的不良影响。
例如我在DMA中执行了对双口RAM的读操作，而双口RAM是连接在EMIF上的，因此，进行读操作之前就必须对EMIF进行初始化操作，否则，出错是必然的，而且很难找出错误原因，切记切记。
9 第九章 利用CCS开发DSP程序 (29张)
9
（一）为CCS安装设备驱动程序
图9.1 显示符合条件的目标板驱动
图9.2 驱动添加完毕
10
（二）新建一个工程文件
在如图9.3所示的CCS3.1中，点击Project菜单下的New，弹 出如图9.4所示的工程创建菜单。
图9.3 CCS3.1操作界面
11
（二）新建一个工程文件
在工程创建菜单的Project项中填入volume，在Location项中选 择C:\CCStudio_v3.1\MyProjects\volume1\（这两步的意义是在 volume1 目录下创建一个名为volume的工程）。在Project项中选择 Executable(.out)。Target项中的内容由于之前选择好了目标板，系 统会自动选择（见图9.4）。单击完成，CCS会自动生成工程文件 “volume.pjt”，并且存储在上面选择的指定位置。
图9.4 工程创建菜单
12
（三）向工程中添加各类文件
• 选择project菜单中的Add files to project命令，选择文件类型C Source Files(*.c,*.ccc)。在查找范围内打开MyProjects目录下的 volume1目录，选择“volume.c”文件，单击打开按钮。另外将鼠标移 到工程浏览窗中的上，单击右键，选择Add files to project命令，同样 可以添加文件。 选择上述方法的任一种，为工程添加文件“load.asm”、 “vector.asm”、“volume.cmd”和“volume.gel”。 由于本章中的程序是以C语言编写的，所以必须为工程加上rts6200.lib 文件，此文件存放在C:\CCStudio_v3.1\C6000\cgtools下。（如果开 发的程序是个汇编语言编写的程序，那么就不需要加入“.lib”文件。） 工程中的头文件（及C代码中include的文件）当编译程序时，CCS会 自动将需要的头文件加入到工程的Include文件夹中，不必人工添加。 所有文件添加完毕后，工程浏览窗中如图9.5所示。表9.1是工程文件 的说明。
ccs编程
从JTAG接口对DSP外部Flash的编程方法摘要：采用一种简单可行的方法，在TI公司TMS320C6X DSP集成开发环境CCS2.0下，通过JTAG口实现对DSP外部Flash可擦写存储器的在线编程; 将用户数据文件烧写到DSP的外部Flash中，并在TMS32 0C6711 DSP板上多次测试通过。
关键词：嵌入式系统DSP Flash JTAG 在线编程CCS2.0引言在采用TI数字信号处理器（DSP）的嵌放式硬件系统开发完成，软件也有CCS2.0集成开发环境下仿真测试通过后，怎样将编译、链接后生成的可执行文件（.Out），经过转换后的十六进制文件（.Hex）写入硬件系统的Flash存储器中，让系统脱机运行，这是许多DSP开发人员及初学者遇到并需要解决的问题。
从JTAG接口对DSP外部Flash的编程方法不只一种。
本文以TMS320C6711-150 DSK板为例，介绍“在线仿真状态下”对Flash的编程。
1 Flash存储器的擦除Flash编程之前，应对Flash进行擦除，使其每个数据位都恢复为1状态，即全FF状态。
对Flash的擦除操作需要6个总线周期，总线时序如图1。
从图1可知，各总线周期的操作为：第一总线周期——向2AAAH地址的存储单元写入数据55H；第二总线周期——向2AAAH地址的存储单元写入数据55H；第三总线周期——向5555H地址的存储单元写入数据80H；第四总线周期——向5555H地址的存储单元写入数据AAH；第五总线周期——向2AAAH地址的存储单元写入数据55H；第六总线周期——向5555H地址的存储单元写入数据10H。
完成上述操作后，Flash存储器被完全擦除，内部数据恢复为初始状态，全为FFH。
在TMS320C6711中，用C语言完成上述操作为：void erase_flash(){*(unsigned volatile char*)FLASH_ADR1=0x00aa;*(unsigned volatile char*)FLASH_ADR2=0x0055;*(unsigned volatile char*)FLASH_ADR1=0x0080;*(unsigned volatile char*)FLASH_ADR1=0x00aa;*(unsigned volatile char*)FLASH_ADR2=0x0055；*(unsigned volatile char*)FLASH_ADR1=0x0010；}在TMS320C6711系统中，Flash所在地址段为CE1空间，其开始地址为0x90000000。
如何开始DSP编程
如何开始DSP编程本文档介绍用户该如何建立自己、编译、运行的程序。
本文档仅供参考，详细地编程过程请参考相关书籍。
第一步： 安装CCS2.2， 可参考其他书籍，主要提醒一点，如果不使用仿真器， CCS 的运行环境要设置成一个模拟仿真器。
第二步： 运行CCS， 则进入CCS 开发环境，如下图所示第三步：新建一个工程，如下图第四步： 选择路径， 输入工程项目名， 并确定， 则如下图所示第五步： 添加源文件，添加CMD 文件，添加库文件，如下图所示：添加CMD 文件和库文件跟添加源文件的方法相似，在这里不在赘述。
添加完成后整个工程如下所示：第六步： 设置Project-> BUILDING OPTIONS主要是Linker选项：Output Module: absolute executable.Autoinit Mode: run-time Autoinitialize.Stack Size: 200h （ 可以设置，也可以不设置，可在CMD 中包含）第七步： 编译，生成 *.out文件， 如图下图所示： 如果程序有错误，必须修改正确。
直到编译没错误。
第八步： LOAD程序，如下图所示（注意：*.out 文件在工程目录中的DEBUG文件夹中） File -> Load Program,选择当前目录中Debug目录下的.out文件。
第九步：Load成功后会将程序存储器窗口设置为当前窗口，一直按F8单步运行程序，直到运行到main()主函数。
但是建议将程序存储器窗口关掉，把光标摆在 main() 函数中第一条语句， 按执行到光标处图标，如下图所示：第十步： 单步跟踪或全速运行，观看结果， 具体操作根据具体情况， 在此不在赘述。
图标为全速运行程序， 为终止程序。
CCS_DSP开发环境教程
CCS_DSP开发环境教程第二步：配置DSP开发板在开始使用CCS_DSP开发环境之前，你需要将DSP开发板与你的计算机连接，并配置好相关硬件设置。
连接开发板到计算机的方法因开发板型号而异，你可以参考TI的开发板用户手册来了解具体的连接方法和配置过程。
第三步：创建新的CCS_DSP项目启动CCS_DSP开发环境后，你将看到一个工程资源视图，该视图列出了你所有的项目和文件。
要创建一个新的CCS_DSP项目，你可以右键单击工程资源视图中的空白处，然后选择“新建项目”选项。
在弹出的对话框中，选择DSP型号和目标设备，并为你的新项目指定一个名称和存储路径。
第四步：配置项目设置创建完新项目后，你需要配置一些项目设置，以便让CCS_DSP开发环境正确地编译、运行和调试你的应用程序。
在新项目的属性设置中，你可以指定编译器选项、调试器选项和目标设备选项等。
这些设置可能因具体项目而异，你可以根据实际需求进行修改。
第五步：编写代码第六步：编译和构建项目完成代码编写后，你可以利用CCS_DSP开发环境的编译器将你的代码编译成可执行文件。
首先，你需要选择“生成”选项来编译你的代码。
如果代码没有错误，编译过程将会成功完成，并生成可执行文件。
你还可以在编译过程中查看编译日志和编译警告等信息。
第七步：调试和测试应用程序在构建完成后，你可以使用CCS_DSP开发环境提供的调试器工具来调试和测试你的应用程序。
通过连接开发板和计算机，你可以在CCS_DSP中启动调试会话，并逐步执行你的代码，查看变量的值和程序的执行路径等信息。
你还可以设置断点、监视表和观察窗口等来辅助调试。
第八步：优化和部署应用程序一旦你的应用程序在调试过程中没有问题，你可以将它优化并部署到目标设备上。
CCS_DSP提供了许多优化选项和工具，可以帮助你提高DSP 应用程序的性能。
你可以根据具体需求选择合适的优化方式，并通过CCS_DSP将优化后的应用程序烧录到目标设备上。
DSP开发环境CCS的使用

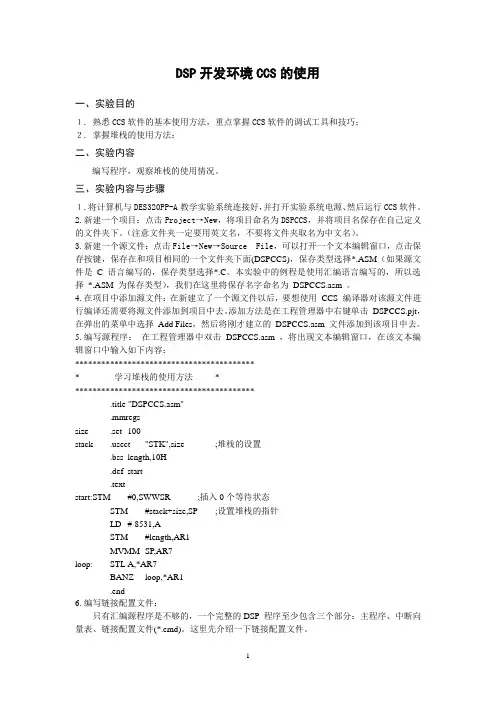

DSP开发环境CCS的使用一、实验目的１. 熟悉CCS软件的基本使用方法，重点掌握CCS软件的调试工具和技巧；２.掌握堆栈的使用方法；二、实验内容编写程序，观察堆栈的使用情况。
