第十三章电路初探单元测试卷（时间：90分钟总分：100分）一、选择题（每题2分，共26分）1．教室里有4盏电灯，去掉其中任意一盏电灯，另外三盏电灯都能继续发光，则这4盏灯( )A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．无法判断2．在如图所示的电路中，两灯串联的是哪几个（）A．①②B．③④C．①③D．②④3．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是( )A．L1不亮，L2亮B．L1和L2都亮C．L2不亮，L1亮D．L1和L2都不亮4．如图所示的四个电路图中，与实物图对应的是（）5．如图所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是( )A．只需连接1和2 B．只需连接2和3C．只需连接3和4 D．只需连接1和36．如图所示的电路中，甲、乙、丙是三只相同的小灯泡，则( )A．S1断开，S2闭合时，乙、丙灯不亮，甲灯亮B．S1、S2都闭合时，甲、乙、丙灯都亮C．S1闭合、S2断开时，甲灯不亮，乙、丙灯亮D．S1、S2都断开时，乙、丙灯不亮，甲灯亮7．如图所示，为了使灯泡L1与L2串联接在电源上，下列做法中可行的是( )A．只闭合S1B．只闭合S2C．只闭合S3D．只闭合S1和S38．如图所示，当开关S闭合时，关于三只电流表的示数，正确的说法是( )A．A1表的示数最大B．A2表的示数最大C．A3表的示数最大D．三只都要被损坏9．如图所示，当开关S闭合后，灯L1和L2均正常发光，某时刻，两灯同时熄灭，电压表示数明显增大，出现这一现象的原因可能是( )A．L1发生短路B．L2发生短路C．L1的灯丝烧断D．L2的灯丝烧断10．如图所示的电路中，当S闭合后，电压表V1的示数为7V，V2的示数为8V，若电源电压为12 V．则灯L2两端的电压为( )A．4V B．3V C．5V D．8V11．某同学在进行实验时，按照如图连接好电路．当S1、S2均闭合时，却发现仅有L2发光，产生这一故障的原因是( )A．电源两极跟电路接触不好B．连接S2的导线头松脱C．连接L1的导线头松脱D．连接L2的导线头松脱12．如图所示的电路中，三只不同的灯泡，合上开关S后正常工作，三只电流表A1、A2、A3的示数分别为I1、I2、I3，则这三只电流表示数间的关系是( )A．I1＝I2＋I3B．I2＝I1－I3C．I1>I2>I3D．I1<I2<I313．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图中的虚线表示房间的墙壁）二、填空题（每空1分，共23分）1．如图所示电路中，当开关S1、S2断开时，灯_______亮，两灯是_______联的；S1、S2同时闭合时，灯_______亮，两灯是_______联的．2．某同学设计的实验电路如图所示，若电源电压不变，当开关S1断开、S2接通时，电压表的示数为4.5 V；当开关S1接通、S2断开时，电压表的示数为3 V．当S1、S2均断开时，L1和L2两端的电压分别是_______、_______．3．如图所示，电源电压是5V且不变，S闭合后电压表示数为3V，则灯L1两端的电压为_______V；灯L2两端的电压为_______V．4．如图所示，当开关S闭合，S1断开时，电流表A1的示数为0.2 A，电流表A的示数为0.3 A，则通过灯L2的电流为_______A，若开关S1闭合，则电流表_______可能会烧坏．5．小明同学在利用电流表测电流时，发现指针偏转到右边最大位置；小刚同学在做此实验时，发现指针向左边偏转，则小明出现这种现象的原因是_______；小刚出现这种现象的原因是_____________________．6．在图甲所示的电路中，合上开关S，电流表A1、A2的示数如图乙所示，则灯L1中的电流为_______A，灯L2中的电流为_______A．7．在如图所示的电路中，L1、L2是_______联的，电压表测量的是_______的电压，电流表A1测量的是_______的电流，电流表A2测量的是_______的电流．8．如图所示，已知电源为三节新的蓄电池串联而成，电压表V2的读数为3V，那么电压表V的读数是_______V，V1的读数是_______V．9．如图所示，在甲图中，当开关S闭合时，电流表A1的示数为0.6 A，电流表A2的示数为0.4 A，则灯L1中通过的电流为_______A，灯L2通过的电流为_______A；在乙图中，当开关S闭合时，通过灯L1、L2、L3的电流分别是0.25 A、0.4 A、0.5 A，则电流表A的示数为_______A．三、作图与实验探究题（共34分）1．（2分）根据实物连接图，在右面的方框内画出相应的电路图．2．（2分）根据电路图，连接右图中的实物图．3．（7分）小明同学为了测量灯L1和L2串联后L2两端的电压，组成如图所示的实验电路．(1)请你指出图中的错误，并在接错的那根线上打“×”，用笔画线代替导线将这根导线更正过来．(2)在虚线框内画出更正后相应的电路图．(3)如果小明在试触时出现了下列现象，请你帮他分析原因：(a)电压表指针反偏，这是因为_____________________；(b)电压表指针偏转角度太小，这是因为______________；(c)电压表指针有明显偏转，但灯不亮，这是因为_____________________；4．（3分）现有红、绿两只灯泡、一个电铃，两只开关，一个电池组和若干导线，利用这些材料请为收发室值班人员按要求设计一个电路，画在虚线框内，并按设计电路将实物连接好．要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人（在开关处标明所在的位置）．5．（4分）小明和父母想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游，为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求在下边虚线框内设计此投票机的电路（请在开关旁注明控制的人）．6．（4分）如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：(1)连接A和B，将测通器的m连接在D上．当n连接F时小灯泡发光，连接E时小灯泡不发光．由此可以确定_______为同一导线的两端（填字母，下同）．(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与_______相连时，另一端只需接触一根导线就能将另两根导线辨别开．7．（12分）甲、乙两位同学在探究串联和并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，弹簧测力计一个，导线若干，他们交流后决定：(1)由甲同学向老师报告，要求增加的元件是_______，同时撤掉_______换取_______．(2)甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有将_______，也没有_______．(3)甲同学注意了上述问题，同时又调节了电源后，将电流表接在串联电路中，闭合开关发觋表的指针向左偏转，乙同学发现了问题的原因是_______，调整后再次闭合开关发现只有一个小灯泡发光，电流表有读数，原因可能是______________．(4)在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关又仔细观察发现电流表还有0. 04 A的读数，这时才意识到使用电流表之前还必须______________．(5)乙同学接着探究并联电路中电流的规律，正确选择量程后，刚闭合开关，电流表的指针也迅速达到最右端，并且两灯泡都不亮，甲同学立即切断电源，经检查发现的问题是_____________________．(6)故障排除后，乙同学很快完成了实验，并总结出并联电路中干路电流I总与支路电流I1及I2的关系是____________________________．(7)甲同学按乙的方法重复了一遍，由于时间紧张，只测了干路电流和通过灯泡L1的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到的位置一样，都是12个小格，乙同学灵机一动帮助甲同学算出了通过灯泡L1的电流是_______A，通过灯泡L2的电流是_______A．四、计算及应用题(17分)1．（8分）如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“－”、“15”，请回答：(1)电源电压，L1、L2两端的电压各是多少？(2)通过L1、L2的电流为多大？（以上答案均需要说明理由）2．（9分）小名同学在物理实验室进行如图所示的探究性实验．他在实验中进行一切正常（操作正确，各电路元件完好），各电表的示数如图甲、乙、丙所示（在实验中小名用了两节干电池串联作为电源）．(1)通过灯L1、L2的电流大小分别为多大？通过计算并说明理由．(2)灯L1、L2两端的电压和电源电压为多少？参考答案一、1．B 2．D 3．A 4．D 5．B 6．C 7．B 8．D 9．D 10．B 11．C 12．C 13．C二、1．L2、L3串L1、L2并2．3 V 1.5 V 3．2 3 4．0.1 A 5．量程太小正负接线柱接反6．0.54 0.46 7．并电源L2干路中8．6 3 9．0.2 0.4 0.9三、1．如图所示2．如图所示3．(1)如图所示(2)如图所示(3)正负接线柱接反所选量程过大电压表串联在电路中4．如图所示5．如图所示6．(1)C、E(2)E 7．(1)小灯泡一个弹簧测力计电流表(2)开关断开正确地选择量程(3)电流表正负接线柱接反了电流表与另一个小灯泡并联了(4)校零(5)电流表直接接在电源两端了（电流表将两个灯泡短路）(6)I总＝I1＋I2(7)0.24 0.96四、1．(1)6 V 6 V 6 V (2)0.24 0.96 2．(1)0.5 A 0.9 A (2)2.5 V 2.5 V。
苏科版九年级上册物理第13章《电路初探》单元测试卷(含答案解析)
九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。
它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。
下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。
苏科版九年级上册物理 第十三章 电路初探单元测试卷(解析版)

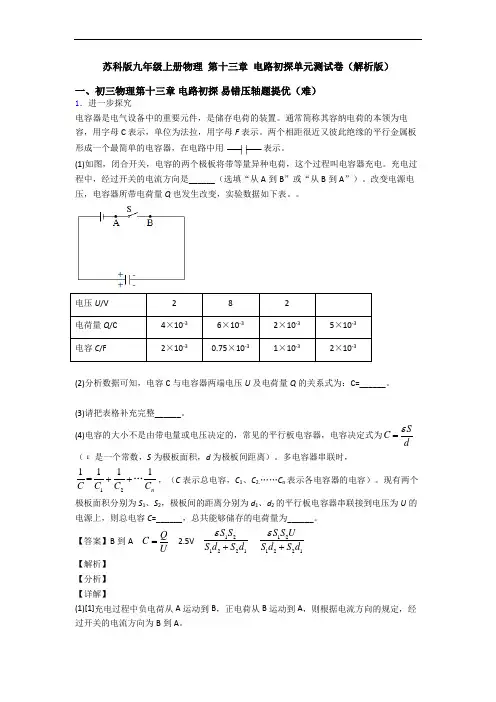

苏科版九年级上册物理第十三章电路初探单元测试卷（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．图甲是安装在木板正面的部分电路，其中a 、b 、c 、d 是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L 1、L 2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
苏科版九年级物理上册 第十三章 电路初探综合测试卷(word含答案)

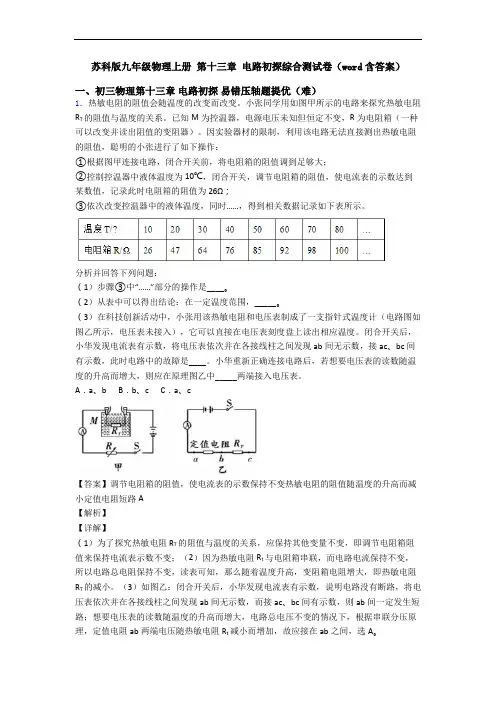

苏科版九年级物理上册第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。
（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
苏科版九年级物理上册《第十三章电路初探》单元测试卷(附带答案)

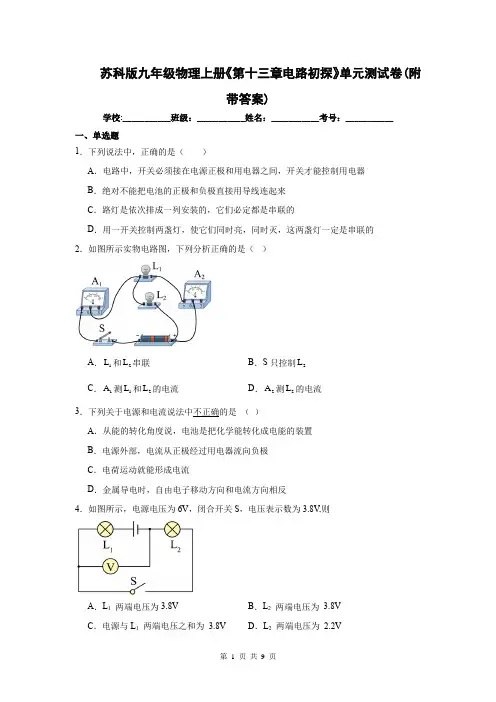

苏科版九年级物理上册《第十三章电路初探》单元测试卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中，正确的是（ ）A ．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器B ．绝对不能把电池的正极和负极直接用导线连起来C ．路灯是依次排成一列安装的，它们必定都是串联的D ．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的 2．如图所示实物电路图，下列分析正确的是（ ）A ．1L 和2L 串联B ．S 只控制2LC ．1A 测1L 和2L 的电流D ．2A 测2L 的电流3．下列关于电源和电流说法中不正确的是 （ ）A ．从能的转化角度说，电池是把化学能转化成电能的装置B ．电源外部，电流从正极经过用电器流向负极C ．电荷运动就能形成电流D ．金属导电时，自由电子移动方向和电流方向相反4．如图所示，电源电压为6V ，闭合开关S ，电压表示数为3.8V ,则A ．L 1 两端电压为3.8VB ．L 2 两端电压为 3.8VC ．电源与L 1 两端电压之和为 3.8VD ．L 2 两端电压为 2.2V5．小谢在做实验时，先连成如图所示的电路，闭合开关1S 并观察灯泡亮暗情况后，再闭合开关2S ，小谢看到的现象是（ ）A ．两只灯泡一直都不亮B ．两只灯泡一直亮C ．两只灯泡开始都亮，后来2L 不亮D ．两只灯泡开始都亮，后来1L 不亮6．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）A ．换气扇和照明灯不能同时工作B ．换气扇和照明灯只能同时工作C ．换气扇和照明灯工作时，通过它们的电流一定相等D ．换气扇和照明灯工作时，通过它们的电流有可能相等7．如图所示电路中，闭合开关后发现L 1和L 2均不发光，电流表无示数。
为了找出故障原因，小华用电压表进行检测，ac 间电压为3V ，发现ab 间电压为3V ，bc 间电压为0。
苏科版九年级上册物理 第十三章 电路初探单元测试卷(含答案解析)
苏科版九年级上册物理第十三章电路初探单元测试卷（含答案解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确？请说明理由。
答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。
根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是：______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。
[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。
(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
苏科版九年级物理上册 第十三章 电路初探单元综合测试(Word版 含答案)
苏科版九年级物理上册第十三章电路初探单元综合测试（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
2．在“探究串、并联电路电流的特点”的实验中：（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。
线路连接正确后，再次闭合开关S，此时，灯L1较亮，灯L2较暗。
你认为通过灯L1中的电流_____（大于/小于/等于）通过灯L2中电流。
（2）为了验证你的判断是否正确，如果给你一个电流表，如何进行实验验证？验证方案：_____；如果要求不增加任何其他器材的情况下，如何设计实验验证？验证方案：_____。
苏科版九年级上册物理 第十三章 电路初探检测题(WORD版含答案)
苏科版九年级上册物理第十三章电路初探检测题（WORD版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．图甲是安装在木板正面的部分电路，其中a 、b 、c 、d 是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L 1、L 2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
苏科版九年级物理上册 第十三章 电路初探单元综合测试(Word版 含答案)
苏科版九年级物理上册 第十三章 电路初探单元综合测试（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。
改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。
电压U /V2 8 2 电荷量Q /C4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为S C dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。
多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。
现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。
【答案】B 到A Q C U= 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】【分析】【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。
苏科版物理九年级上册 第十三章 电路初探单元测试题(Word版 含解析)
苏科版物理九年级上册第十三章电路初探单元测试题（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。
其实，有时只要思考一下，拆除或改接某些导线就能解决问题。
如图是某同学连接的电路：（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。
除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。
去掉的导线是__________；（3）仍对这个电路，只须改动一个连接点，就能成为两灯并联的正确电路。
改动的方法是_________。
【答案】短路电流表 c 将导线e的F接点改接C（或E）接点【解析】【详解】(1)[1]从图中可以看到，当合上开关时，电流从电源正极流出，流过开关，流到灯L1的D 端，这时电流不会流过灯泡L1，从灯L1的D端流到灯L2的F端，不会流过灯L2，最后经过电流表回负极，这情况下会出现短路现象；[2]这短路的情况下，电流会很大，会烧坏电池和电流表；(2)[3]需要两灯串联，假设去掉的导线是c，那么当合上开关时，电流从电源正极流出，流过开关，流过灯L1，再流过灯L2，最后流过电流表回负极，这时两灯是串联的，这种情况符合题意，所以去掉的导线是c；(3)[4]假设把导线e的F接点改接C（或E）接点，这时灯L1和灯L2的两端分别连在一起，再接入电路，这是并联电路，这种情况符合题意，所以改动的方法是将导线e的F接点改接C（或E）接点。
2．为了验证并联电路的电流特点，小露设计了如图的电路进行实验．（1）①在连接电路时，开关应处于__________状态．②小露先将电流表接在L1所在的支路，闭合开关后，闭合开关后，电流表的指针反向偏转，出现这种现象的原因是：____________．③重新连好电路后，她测出了L 1、L 2支路和干路上的电流分别为I 1、I 2和I ，电流表示数如图甲、乙、丙所示，可读出:I 1=0.5A ，I 2=_______A ，I =1A ．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:__________(写出关系式即可)． （2）小郭和小莉同学分别用如图的电路探究“探究串联电路电压特点”的实验：①小郭在测量L 1两端的电压时，两灯突然熄灭，但电压表示数变大且接近电源电压，由此判断出L 1处的故障是_____________．小郭 小莉②他排除故障后继续实验，完成了第一次实验测量，数据记录在下面表格中序号L 1两端电压U 1/V L 2两端电压U 2/V L 1:和L 2两端总电压U /V 第一次测量 1.5 1.5 3小郭在第一次的实验数据收集完后就断定“串联电路中各用电器两端的电压相等”，这一结论是_______(填“正确”或“错误”)的，他得出这样的结论是因为___________．③小莉同学在测量L 1、L 2总电压时，按照图方式连接了电路，实验中她惊奇的发现，开关闭合前后电压表的示数不同，这是什么原因呢?爱探究的小莉通过查阅相关资料发现，这是由于电源内部也有电阻的原因，这个电阻我们称为电源的内阻，现实中的电源可以看成一个理想电源(不考虑电源内阻)和内阻串联而成(如图)．请结合实验情境和所学物理知识分析，开关闭合前的电压表示数__________(选填“大于”、“小于”或“等于”)开关闭合后的电压表示数．【答案】断开 电流表正负接线柱接反 0.5 12I I I =+ 断路 错误 选用灯泡相同 大于【解析】【详解】(1)①[1]连接电路时，为防止电流过大损坏电路元件，开关应处于断开状态；②[2]电流表指针反向偏转是因为电流表正负接线柱接反；③[3][4]图乙电流表所接量程为0~0.6A ，分度值为0.02A ，则读数为0.5A ，即I 2=0.5A ；由测量数据可知，并联电路中干路电流等于各支路电流之和，即：12I I I =+(2)①[5]两灯突然熄灭，电压表示数接近电源电压，说明电路发生断路，电压表有示数，则电压表所测元件断路，故L 1发生断路；②[6][7]由于实验只有一次，且从实验数据可知使用的为两个相同的灯泡，实验数据具有偶然性，得出的结论是错误的；③[8]开关闭合前可看作电压表与内阻串联，开关闭合后看作电压表与两灯泡并联，整体与内阻串联，由于并联总电阻变小，则根据串联分压可知，电压表示数变小，则开关闭合前的电压表示数大于开关闭合后的电压表示数．．3．小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。
苏科版九年级上册物理 第十三章 电路初探单元测试卷(含答案解析)
苏科版九年级上册物理第十三章电路初探单元测试卷（含答案解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
