数控机床机械结构
合集下载
数控机床的典型机械结构
• ２. 具有较高的精度与刚度, 传动平稳, 噪声低 • 数控机床加工精度的提高, 与主轴系统的精度密切相关。 为此, 应提
高传动件的制造精度与刚度。 • ３. 具有良好的抗振性和热稳定性 • 数控机床一般既要进行粗加工, 又要进行精加工。
上一页 下一页 返回
５. ２ 数控机床主轴系统
• 加工时由于断续切削、加工余量不均匀、运动部件不平衡以及切削过 程中的自激振动等原因引起的冲击力或交变力的干扰, 使主轴产生振 动, 影响加工精度和表面粗糙度, 严重时甚至会破坏刀具或工件, 使加 工无法进行。 主轴系统的发热可能导致所有零部件产生热变形, 降低 传动效率, 破坏零部件之间的相对位置精度和运动精度而造成加工误 差。 因此, 要求主轴组件要有较高的固有频率、较好的动平衡、保持 合适的配合间隙并进行循环润滑等。
• 数控机床的机械结构仍然继承了普通机床的构成模式, 其零部件的设 计方法也同样类似于普通机床。
下一页 返回
５. １ 数控机床的机械结构概述
• 但近年来, 随着进给驱动、主轴驱动和ＣＮＣ 的发展, 为适应高生产 效率的需要, 现今的数控机床有着独特的机械结构, 除机床基础件外, 主要由以下各部分组成。
上一页 下一页 返回
第6章 数组
• 6.1 一维数组 • 6.2 二维数组 • 6.3 字符数组 • 6.4 数组程序举例
6.1 一维数组
• 6.1.1一维数组的定义方式 • 一维数组的定义方式为: • 类型说明符数组名[常量表达式]; • 其中: • 类型说明符可以是任何一种基本数据类型或构造数据类型。 • 数组名是用户定义的数组标识符。 • 方括号中的常量表达式须为整型，其值表小数组元素的个数，也称为
来表示。 • (5)允许在同一个类型说明中说明多个数组和多个变量。
高传动件的制造精度与刚度。 • ３. 具有良好的抗振性和热稳定性 • 数控机床一般既要进行粗加工, 又要进行精加工。
上一页 下一页 返回
５. ２ 数控机床主轴系统
• 加工时由于断续切削、加工余量不均匀、运动部件不平衡以及切削过 程中的自激振动等原因引起的冲击力或交变力的干扰, 使主轴产生振 动, 影响加工精度和表面粗糙度, 严重时甚至会破坏刀具或工件, 使加 工无法进行。 主轴系统的发热可能导致所有零部件产生热变形, 降低 传动效率, 破坏零部件之间的相对位置精度和运动精度而造成加工误 差。 因此, 要求主轴组件要有较高的固有频率、较好的动平衡、保持 合适的配合间隙并进行循环润滑等。
• 数控机床的机械结构仍然继承了普通机床的构成模式, 其零部件的设 计方法也同样类似于普通机床。
下一页 返回
５. １ 数控机床的机械结构概述
• 但近年来, 随着进给驱动、主轴驱动和ＣＮＣ 的发展, 为适应高生产 效率的需要, 现今的数控机床有着独特的机械结构, 除机床基础件外, 主要由以下各部分组成。
上一页 下一页 返回
第6章 数组
• 6.1 一维数组 • 6.2 二维数组 • 6.3 字符数组 • 6.4 数组程序举例
6.1 一维数组
• 6.1.1一维数组的定义方式 • 一维数组的定义方式为: • 类型说明符数组名[常量表达式]; • 其中: • 类型说明符可以是任何一种基本数据类型或构造数据类型。 • 数组名是用户定义的数组标识符。 • 方括号中的常量表达式须为整型，其值表小数组元素的个数，也称为
来表示。 • (5)允许在同一个类型说明中说明多个数组和多个变量。
数控机床的机械结构概述ppt(52张)
特别是随着新材料，新工艺的普及、应用，高速加工已 经成为目前数控机床的发展方向之一，快进速度达到了每分 钟数十米，甚至上百米，主轴转速达到了每分钟上万转、甚 至十几万转，采用电主轴、支线电动机、直线滚动导轨等新 产品、Байду номын сангаас技术已势在必行。
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
具有适应无人化、柔性化加工的特殊部件
数控机床结构与装调工艺
广泛采用高效、无间隙传动装置和新技术、新产品
数控机床进行的是高速、高精度加工，再简化机械结构 的同时，对于机械传动装置和元件也提出了更高的要求。高 效、无间隙传动装置和元件在数控机床上去得了广泛的应用。 如：滚珠丝杠副、塑料滑动导轨、静压导轨、直线滚动导轨 等高效执行部件，不仅可以减少进给系统的摩擦阻力，提高 传动效率；而且还可以使运动平稳和获得较高的定位精度。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
对机械结构、零部件的要求高
高速、高效、高精度的加工要求，无人化管理以及工艺复 合化、功能集成化，一方面可以大大的提高生产率，同时，也 必然会使机床的开机时间，工作负载随之增加，机床必须在高 负荷下，长时间可靠工作。因此，对组成机床的各种零部件和 控制系统的可靠性要求很高。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差，通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求，与普通机床相比，数控机床应具 有更高的静刚度。此外，为了充分发挥机床的效率，加 大切削用量，还必须提高机床的抗震性，避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
具有适应无人化、柔性化加工的特殊部件
数控机床结构与装调工艺
广泛采用高效、无间隙传动装置和新技术、新产品
数控机床进行的是高速、高精度加工，再简化机械结构 的同时，对于机械传动装置和元件也提出了更高的要求。高 效、无间隙传动装置和元件在数控机床上去得了广泛的应用。 如：滚珠丝杠副、塑料滑动导轨、静压导轨、直线滚动导轨 等高效执行部件，不仅可以减少进给系统的摩擦阻力，提高 传动效率；而且还可以使运动平稳和获得较高的定位精度。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
对机械结构、零部件的要求高
高速、高效、高精度的加工要求，无人化管理以及工艺复 合化、功能集成化，一方面可以大大的提高生产率，同时，也 必然会使机床的开机时间，工作负载随之增加，机床必须在高 负荷下，长时间可靠工作。因此，对组成机床的各种零部件和 控制系统的可靠性要求很高。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差，通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求，与普通机床相比，数控机床应具 有更高的静刚度。此外，为了充分发挥机床的效率，加 大切削用量，还必须提高机床的抗震性，避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。
数控机床的机械结构与传动
图2-3 两种形式的内循环方式示意图
第二节 数控机床的典型机械结构
第二章 数控机床的机械结构与传动
2.1 滚珠丝杠螺母结构
滚珠丝杠螺母副的选用
滚珠丝杠螺母副的选择包括其精度、尺寸规格、支 撑方式等几个方面。
根据机床精度选用丝杠副的精度，根据机床载荷来 选定丝杠直径，对细长而又承受轴向压缩载荷的滚珠丝 杠，需核算压杆稳定性；对转速高，支撑距离大的滚珠 丝杠副需校核临界转速；对精度要求高的滚珠丝杠需校 核刚度。 1）精度等级的选择； 2）结构尺寸的选择； 3）验算。
主传动在中、高速 段为恒功率传动， 在低速段为恒转矩 传动。
第三节 数控机床的主传动系统
第二章 数控机床的机械结构与传动
3.2 主轴部件的结构
主轴部件的支撑与润滑
机床主轴带动刀具或夹具在支撑中做回转运动，应能传递切削转矩、受 切削抗力，并保证必要的旋转精度。
常用卡盘结构
数控车床工件夹紧装置可采用三爪自定心卡盘、四爪单动卡盘或弹簧夹 头等。
第四节 数控机床的进给传动系统
第二章 数控机床的机械结构与传动
4.2 数控机床进给传动系统的基本形式
实现直线进给运动主要有三种形式： 1）通过丝杠螺母副，将伺服电动机的旋 转运动变成直线运动。 2）通过齿轮、齿条副，将伺服电动机的 旋转运动变成直线运动。 3）直接采用直线电动机进行驱动。
减少传动件。 4）在加工中心上，还必须具有安装刀具和刀具交换所需的自动夹
紧装置，以及主轴定向准停装置，以保证刀具和主轴、刀库、 机械手的正确位置。 5）有C轴功能要求时，主轴还需要安装位置检测装置，以便实现对 主轴位置的控制。
第三节 数控机床的主传动系统
第二章 数控机床的机械结构与传动
3.1 主传动的基本要求和变速方式
第二节 数控机床的典型机械结构
第二章 数控机床的机械结构与传动
2.1 滚珠丝杠螺母结构
滚珠丝杠螺母副的选用
滚珠丝杠螺母副的选择包括其精度、尺寸规格、支 撑方式等几个方面。
根据机床精度选用丝杠副的精度，根据机床载荷来 选定丝杠直径，对细长而又承受轴向压缩载荷的滚珠丝 杠，需核算压杆稳定性；对转速高，支撑距离大的滚珠 丝杠副需校核临界转速；对精度要求高的滚珠丝杠需校 核刚度。 1）精度等级的选择； 2）结构尺寸的选择； 3）验算。
主传动在中、高速 段为恒功率传动， 在低速段为恒转矩 传动。
第三节 数控机床的主传动系统
第二章 数控机床的机械结构与传动
3.2 主轴部件的结构
主轴部件的支撑与润滑
机床主轴带动刀具或夹具在支撑中做回转运动，应能传递切削转矩、受 切削抗力，并保证必要的旋转精度。
常用卡盘结构
数控车床工件夹紧装置可采用三爪自定心卡盘、四爪单动卡盘或弹簧夹 头等。
第四节 数控机床的进给传动系统
第二章 数控机床的机械结构与传动
4.2 数控机床进给传动系统的基本形式
实现直线进给运动主要有三种形式： 1）通过丝杠螺母副，将伺服电动机的旋 转运动变成直线运动。 2）通过齿轮、齿条副，将伺服电动机的 旋转运动变成直线运动。 3）直接采用直线电动机进行驱动。
减少传动件。 4）在加工中心上，还必须具有安装刀具和刀具交换所需的自动夹
紧装置，以及主轴定向准停装置，以保证刀具和主轴、刀库、 机械手的正确位置。 5）有C轴功能要求时，主轴还需要安装位置检测装置，以便实现对 主轴位置的控制。
第三节 数控机床的主传动系统
第二章 数控机床的机械结构与传动
3.1 主传动的基本要求和变速方式
第6章 数控机床的机械结构
1．滚珠丝杠的结构组成
滚珠丝杠由丝杠、螺母、滚珠和滚珠返回装置四 部分组成。按照滚珠的循环方式，滚珠丝杠螺母副分 内循环方式和外循环方式两大类。 内循环方式指在循环过程中滚珠始终保持和丝杠 接触，如图6.16所示。
图6.16 滚珠丝杠内循环方式 1-丝杠；2-反向器；3-滚珠；4-螺母
2）减少各运动零件的惯量
传动件的惯量对进给系统的启动和制动特性都有 影响，尤其是高速运转的零件，其惯量的影响更大。 3）减少运动件的摩擦阻力 机械传动结构的摩擦阻力，主要来自丝杠螺母副 和导轨。 4）响应速度快 快速响应是伺服系统的动态性能，反映了系统的 跟踪精度。它是工件在加工过程中，工作台在规定的 速度范围内灵敏而精确地跟踪指令，且不出现丢步现 象。
1-主轴 2-同步齿形带 3-主轴电机 4-永久磁铁 5-磁传感器 图6.11 加工中心主轴准停装置
4．主轴部件的结构
（1）数控车床主轴部件的结构 数控车床的主传动系
统一般采用交流无级调速电动机，通过皮带传动，带 动主轴旋转。 图 6.12为数控车床主轴外观图。图 6.13 为数控车床主轴部件的典型结构图。主轴电动机通过 带轮15把运动传给主轴7。
1. 齿轮变速的主传动方式
如图6.6（a）所示，主轴电机经过二级齿轮变速， 使主轴获得低速和高速两种转速系列，这种分段无级 变速，确保低速时的大扭矩，满足机床对扭矩特性的 要求，是大中型数控机床采用较多的一种配置方式。
2. 带传动主传动方式
如图6.6（b）所示，主轴电机经带传动传递给主轴， 带传动主要采用 V型带或齿形带传动，可以避免齿轮 传动时引起的振动与噪声，且其结构简单、安装调试 方便，应用广泛。
1．主轴部件的支承与润滑 根据主轴部件的工作精度、刚度、温升和结构的
数控机床机械结构的特点

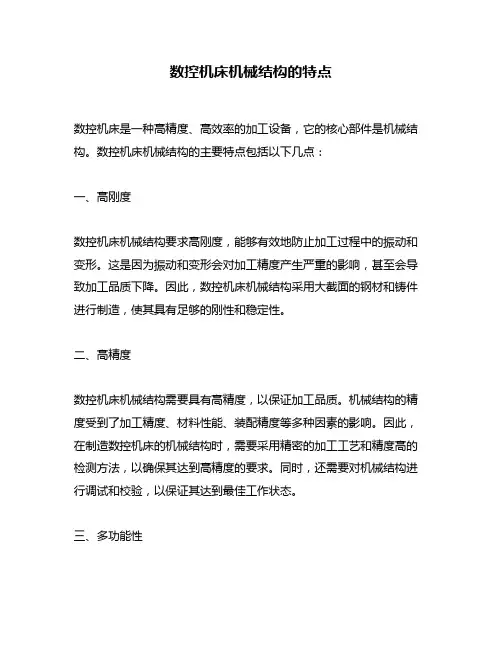

数控机床机械结构的特点
数控机床是一种高精度、高效率的加工设备，它的核心部件是机械结构。
数控机床机械结构的主要特点包括以下几点：
一、高刚度
数控机床机械结构要求高刚度，能够有效地防止加工过程中的振动和变形。
这是因为振动和变形会对加工精度产生严重的影响，甚至会导致加工品质下降。
因此，数控机床机械结构采用大截面的钢材和铸件进行制造，使其具有足够的刚性和稳定性。
二、高精度
数控机床机械结构需要具有高精度，以保证加工品质。
机械结构的精度受到了加工精度、材料性能、装配精度等多种因素的影响。
因此，在制造数控机床的机械结构时，需要采用精密的加工工艺和精度高的检测方法，以确保其达到高精度的要求。
同时，还需要对机械结构进行调试和校验，以保证其达到最佳工作状态。
三、多功能性
数控机床机械结构需要具有多种功能，以适应不同的加工要求。
常见
的数控机床有铣床、车床、钻床等，每种机床都需要具有相应的机械
结构来实现不同的加工方式。
因此，在设计和制造数控机床的机械结
构时，需要充分考虑其多功能性，满足不同加工要求。
四、高效率
数控机床机械结构的设计和制造不仅需要高精度，还需要高效率。
数
控机床的主要特点之一是自动化程度高，加工效率也相应较高。
因此，在设计和制造数控机床的机械结构时，需要充分考虑其设计效率和制
造效率，以提高生产效率和减少生产成本。
总之，数控机床机械结构的特点包括高刚度、高精度、多功能性和高
效率等多个方面。
这些特点的实现需要充分考虑不同因素的影响，并
运用先进的加工技术和检测手段，以确保机械结构的质量和性能。
数控机床的机械结构概述
数控机床的机械结构概述数控机床是现代机械加工领域中的重要组成部分，其准确性和高效性在不断提高。
机械结构是数控机床的重要组成部分之一，它关系到数控机床的加工能力、精度和使用寿命等方面。
因此，本文将详细介绍数控机床的机械结构。
一、数控机床的机械结构类型数控机床的机械结构类型主要有以下几种：1. 刀架式数控机床刀架式数控机床是最常见的一种数控机床，它是由工作台、基座、立柱、横梁、刀架、主轴等主要组成部分构成的。
其中，工作台上焊接有T型槽，用于固定工件。
立柱和横梁焊接在一起，构成了机床的承重结构，刀架安装在横梁上，起到工具定位和送料的作用。
2. 摆式数控机床摆式数控机床是由一个固定的基座和一个可摆动的工作台构成的，摆动的角度可以调节。
摆式数控机床的优点是操作简便，适合中小型零部件的制造。
3. 立柱式数控机床立柱式数控机床与刀架式数控机床类似，但其立柱较为粗大，使用铸铁材料，压铸而成。
立柱式数控机床具有较强的承载能力和稳定性。
4. 滑床式数控机床滑床式数控机床是由主轴箱和床身两部分组成的，其最大特点是床身是滑动的。
普通的滑床式数控机床只能进行单轴工艺加工，而多轴滑床式数控机床可以通过添加附加的工作电机、行程、调节轴、夹紧装置和主轴等部件，可以实现多轴联动加工。
二、数控机床的机械结构细节1. 工作台工作台是数控机床的重要组成部分，其工作表面应具有较高的精度和稳定性。
为了使工件的放置和夹紧变得更容易，工作台通常采用T型槽的形式，其精度要求同工作台一样。
2. 基座数控机床的基座是机床支撑和稳定的重要部分，贯穿于整个机床的底座中心。
基座厚度要大于一般机床的厚度，铸造形式根据负载情况进行改变。
3. 主轴箱主轴箱是数控机床最重要的组成部分之一，位于机床上部，其主要作用是带动刀具进行加工。
主轴箱一般采用铁铸浇注，可在主轴箱中安装各种操作控制、调节和监控设备。
4. 数控系统数控系统是数控机床的命脉，它是机床达到高效加工的关键部分。
数控机床的机械结构
6
8.1 概 述
1-主轴电动机；2,3-伺服电动机
图8.1 HM-077数控车床传动系 统
7
主轴电动机1主要采 用变频电动机，主轴电 动机的动力通过带传动 传递至主轴 。
机床的Z向和X向进给 由两套伺服系统分别驱动， 伺服电动机3和2分别通过 同步齿形带传动滚珠丝杠 螺母副，实现床鞍和滑板 作纵向和横向运动。
27
8.2 数控机床的主传动系统
2.主轴轴承配置 ❖ 合理配置轴承可以提高主轴精度，降低温升，简化支承结 构。在数控机床上配置轴承时，前后轴承都应能承受径向 载荷，支承间距离要选择合理，并根据机床的实际情况配 置承受轴向力的轴承。 ❖ 滚动轴承的精度有E级(高级)、D级(精密级)、C级(特精 级)、B级(超精级)四种等级。
❖ 这就要求换刀时主轴必须准确停在某个径向位置上，保证 每次换刀时刀柄上的键槽对准主轴的端面键，为了满足主 轴准停这一功能要求而设置的装置称为主轴准停装置。
36
8.2 数控机床的主传动系统
1-主轴；2-同步带；3-主轴电动机；4-永久磁铁；5-磁传感器
图8.16 电气控制式主轴准停装置
37
8.2 数控机床的主传动系统
25
8.2 数控机床的主传动系统
❖ 要求主轴部件的精度要高，包括运动精度和安装刀具或夹 持工件的夹具的定位精度，要求主轴部件结构刚度要好， 要有较好的抗振性及热稳定性，因此数控机床主轴部件在 结构上要解决好主轴的支承、主轴内刀具自动装夹、主轴 的定向停止等问题。
26
8.2 数控机床的主传动系统
1.主轴轴承
13
8.2 数控机床的主传动系统
8.2.2 主传动类型
★ 数控机床主传动可以分为无级变速、分段无级变速两种 传动方式。 ★ 分段无级变速传动方式通常采用在无级变速电动机之后 串联机械有级变速，以满足数控机床要求的宽调速范围和转 矩特性，如图8.4（a）所示。 ★ 无级变速传动方式电动机本身的调速就能够满足要求， 不用齿轮变速，如图8.4（b）、（c）、（d）所示。
8.1 概 述
1-主轴电动机；2,3-伺服电动机
图8.1 HM-077数控车床传动系 统
7
主轴电动机1主要采 用变频电动机，主轴电 动机的动力通过带传动 传递至主轴 。
机床的Z向和X向进给 由两套伺服系统分别驱动， 伺服电动机3和2分别通过 同步齿形带传动滚珠丝杠 螺母副，实现床鞍和滑板 作纵向和横向运动。
27
8.2 数控机床的主传动系统
2.主轴轴承配置 ❖ 合理配置轴承可以提高主轴精度，降低温升，简化支承结 构。在数控机床上配置轴承时，前后轴承都应能承受径向 载荷，支承间距离要选择合理，并根据机床的实际情况配 置承受轴向力的轴承。 ❖ 滚动轴承的精度有E级(高级)、D级(精密级)、C级(特精 级)、B级(超精级)四种等级。
❖ 这就要求换刀时主轴必须准确停在某个径向位置上，保证 每次换刀时刀柄上的键槽对准主轴的端面键，为了满足主 轴准停这一功能要求而设置的装置称为主轴准停装置。
36
8.2 数控机床的主传动系统
1-主轴；2-同步带；3-主轴电动机；4-永久磁铁；5-磁传感器
图8.16 电气控制式主轴准停装置
37
8.2 数控机床的主传动系统
25
8.2 数控机床的主传动系统
❖ 要求主轴部件的精度要高，包括运动精度和安装刀具或夹 持工件的夹具的定位精度，要求主轴部件结构刚度要好， 要有较好的抗振性及热稳定性，因此数控机床主轴部件在 结构上要解决好主轴的支承、主轴内刀具自动装夹、主轴 的定向停止等问题。
26
8.2 数控机床的主传动系统
1.主轴轴承
13
8.2 数控机床的主传动系统
8.2.2 主传动类型
★ 数控机床主传动可以分为无级变速、分段无级变速两种 传动方式。 ★ 分段无级变速传动方式通常采用在无级变速电动机之后 串联机械有级变速，以满足数控机床要求的宽调速范围和转 矩特性，如图8.4（a）所示。 ★ 无级变速传动方式电动机本身的调速就能够满足要求， 不用齿轮变速，如图8.4（b）、（c）、（d）所示。
数控机床的机械结构(PPT52页).ppt
数控技术系机制教研室
数控机床结构与装调工艺
三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差，通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求，与普通机床相比，数控机床应具 有更高的静刚度。此外，为了充分发挥机床的效率，加 大切削用量，还必须提高机床的抗震性，避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。
数控技术系机制教研室
数控机床结构与装调工艺
四、提高数控机床性能的措施
1、合理选择数控机床的总体布局 机床的总体布局直接影响到机床的结构和性
能。合理选择机床布局，不但可以使机械结构更 简单、合理、经济，而且能提高机床刚度、改善 机床受力情况，提高热稳定性和操作性能，使机 床满足数控化的要求。
数控技术系机制教研室
1-主轴头 2-刀库 3-立柱 4-立柱底座 5-工作台 6-工作台底座
数控技术系机制教研室
数控机床结构与装调工艺
5.实现工件回转、分度定位的装置和附件， 如回转工作台。
6.刀库、刀架和自动换刀装置 (ATC) 。 7.自动托盘交换装置 (APC) 。 8.特殊功能装置，如刀具破损检测、精度检
测和监控装置等。
（1）不同布局适应不同的 工件形状、尺寸及重量
数控铣床四种布局方案 适应的工件重量、尺寸 却不同。 （a）适应较轻工件； （b）适应较大尺寸工件； （c）适应较重工件； （d）适应更重更大工件。
工作台与铣头完成进给
数控技术系机制教研室
数控机床结构与装调工艺
1）数控机床布局特点
（1）不同布局适应不同的 工件形状、尺寸及重量
数控机床结构与装调工艺
三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差，通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求，与普通机床相比，数控机床应具 有更高的静刚度。此外，为了充分发挥机床的效率，加 大切削用量，还必须提高机床的抗震性，避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。
数控技术系机制教研室
数控机床结构与装调工艺
四、提高数控机床性能的措施
1、合理选择数控机床的总体布局 机床的总体布局直接影响到机床的结构和性
能。合理选择机床布局，不但可以使机械结构更 简单、合理、经济，而且能提高机床刚度、改善 机床受力情况，提高热稳定性和操作性能，使机 床满足数控化的要求。
数控技术系机制教研室
1-主轴头 2-刀库 3-立柱 4-立柱底座 5-工作台 6-工作台底座
数控技术系机制教研室
数控机床结构与装调工艺
5.实现工件回转、分度定位的装置和附件， 如回转工作台。
6.刀库、刀架和自动换刀装置 (ATC) 。 7.自动托盘交换装置 (APC) 。 8.特殊功能装置，如刀具破损检测、精度检
测和监控装置等。
（1）不同布局适应不同的 工件形状、尺寸及重量
数控铣床四种布局方案 适应的工件重量、尺寸 却不同。 （a）适应较轻工件； （b）适应较大尺寸工件； （c）适应较重工件； （d）适应更重更大工件。
工作台与铣头完成进给
数控技术系机制教研室
数控机床结构与装调工艺
1）数控机床布局特点
（1）不同布局适应不同的 工件形状、尺寸及重量
