IC烧录作业指导书
TMC-96U程序烧录作业指导书
1、电脑一台安装windows操作系统以及相应的软件烧录程序。
2、TMC-96U烧录仪器一套。
3、IC吸笔、镊子、油漆笔个一只。
二、仪器的装配按照烧录器TMC-96U的连接要求将各个设备连接起来。
三、程序烧录的准备1、检查设备仪器连线是否正确，在IC烧录器上装上相应的烧录适配器，确认后打开电脑以及烧录器的电源开关。
2、桌面上找到烧录器相对应的烧录软件图标双击进入烧录程序。
3、根据各个机种“软件相异表”或者“软件对照表”和“IC烧录信息表”以及《载体丝印登记表》进行相关设置：根据《载体丝印登记表》核对待烧录载体的丝印是否正确。
在烧录程序中找到待烧录IC的生产厂家并选择待烧录IC相对应的型号③根据各个机种的“软件相异表”或者“软件对照表”在烧录程序中导入烧录软件，并确认烧录程序的起始地址。
四、程序烧录过程1、将待烧录的IC用真空吸笔吸住，按照正确方向装入烧录器的适配器内，要求放置平整。
2、按烧录器的开始烧录按钮或者烧录程序中相应的按钮则烧录开始。
3、当烧录器或者烧录软件提示烧录完成后，取出IC并对烧录OK或者NG状态的IC分别进行标记：OK的按照正确的方法贴上相应的软件标签（不要求贴软件标签的则需要用油笔在IC有丝印的一面做标识），然后分别放置。
4、重复1--3的操作即可连续烧录。
五、华为ETS程序烧录举例1、检查烧录器TMC-96U连线是否正确，在IC烧录器上装上相应的烧录适配器，确认后打开电脑以及烧录器的电源开关。
2、在操作系统桌面上找到TMC-96U烧录软件的图标双击进入烧录程序。
3、在窗口TMC-96U中点击"选型"按钮，在弹出窗口中选择正确的IC型号。
4、用鼠标单击主窗口中的“打开”按钮，选择正确的烧录软件。
5、用鼠标单击主窗口中的“选项”按钮，设置正确的选项,点击“确认”设置完毕，如图：6、将待烧录的IC用真空吸笔吸住，按照正确方向装入烧录器的HEAD内，放置平整。
7、安烧录程序主菜单“写入”按钮，开始烧录软件。

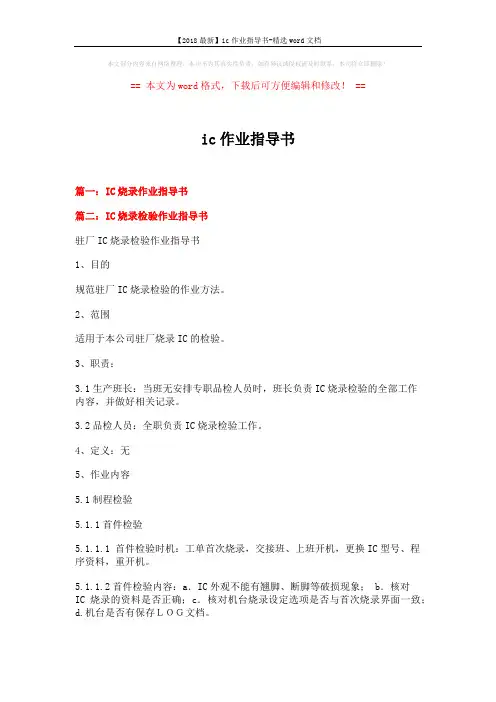

【2018最新】ic作业指导书-精选word文档 (6页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==ic作业指导书篇一：IC烧录作业指导书篇二：IC烧录检验作业指导书驻厂IC烧录检验作业指导书1、目的规范驻厂IC烧录检验的作业方法。
2、范围适用于本公司驻厂烧录IC的检验。
3、职责：3.1生产班长：当班无安排专职品检人员时，班长负责IC烧录检验的全部工作内容，并做好相关记录。
3.2品检人员：全职负责IC烧录检验工作。
4、定义：无5、作业内容5.1制程检验5.1.1首件检验5.1.1.1 首件检验时机：工单首次烧录，交接班、上班开机，更换IC型号、程序资料，重开机。
5.1.1.2首件检验内容：a．IC外观不能有翘脚、断脚等破损现象； b．核对IC烧录的资料是否正确；c．核对机台烧录设定选项是否与首次烧录界面一致；d.机台是否有保存ＬＯＧ文档。
5.1.1.3 首检取样方法：每一个Socket取2个IC。
5.1.1.4 首件样品必须是在烧录员工机台校检OK后，拿到品管检验专用机台上检测。
5.1.2 制程巡检5.1.2.1巡检频率：驻厂烧录巡检频率定义为1次/1H；5.1.2.2巡检内容：a．核对电脑烧录的ＯＫ数与实际烧录的ＯＫ数，发现数量不符时要求此时间段烧录的IC全检；b．核对烧录不良品的数量有无超过烧录工单要求的约定不良率；c．IC外观无翘脚断脚，标记颜色与客户要求一致；d．核对IC烧录的资料与客户要求的是否一致，每一个Socket取1个IC校检；e．核对机台烧录设定选项是否与首次烧录界面或首件检验时一致。
5.1.3 环境检验5.1.3.1烧录员工早中晚上班烧录前是否有进行静电手环测试，烧录过程中是否佩戴正确。
5.1.3.2 烧录工位物品摆放是否符合要求，未烧录、烧录良品与不良品是否有区分。
5.1.3.3 烧录员工在烧录过程中取放IC的动作是否容易造成不良。
IC烧录(Programming)技术手册V1 0
制造工程部烧录（Programming）技术手拟制：杨少波审批：张翼发布日期：2007-9-24目录1。
烧录概述1.1 烧录简介1.2 烧录方式1.3 烧录工具1.4 可烧录的IC2.专用术语说明3。
烧录仪器使用说明3。
1 ALL-100烧录器简介3.2 烧录准备3.3 开始烧录3.4 烧录故障排除4.公司烧录资源5。
烧录流程图1.烧录概述1.1 烧录简介烧录（Programming)简单的说,就是把程序烧写到IC（集成电路）的存储区里以实现IC的功能。
以前的IC大部份都是固定功能的IC〔DEDICATED ID〕，所以设计者若设计一片电路板必须用上多种不同的固定功能的IC，随着可烧录IC（PROGRAMABLE IC）的出现和IC的集成度的提高,通过烧录写入程序可实现IC的不同和更多的功能。
1.2烧录方式实现烧录写入程序有两种方式，裸烧录和在线烧录:一、裸烧录是指在裸IC上通过工具将程序写入到IC的存储区里；二、在线烧录是IC已贴或装在PCB上，通过工具将程序写入到IC的存储区里;1。
3烧录工具实现烧录的工具有编程器，仿真器,在线的烧录仪器等,统称为烧录器。
生产烧录器的厂商主要有西尔特、河洛、力浦及研仪等。
烧录器可分为两个等级：手动型和全自动型1）手动型烧录器又分为单颗和多颗两种,单颗手动型烧录器主要满足在开发新产品时所需多变的烧录需要，所以适用于不同的IC种类和涵盖不同的IC封装，例如河洛的ALL-100 万用型烧录,亦可扩充为量产使用的多颗手动型,所以手动型主要用于研发设计和小批量生产；2）全自动型烧录器除了具备手动型烧录器的功能外,所有操作过程都是自动化的，并且兼顾IC的包装方式，就是说IC在烧录后烧录器可以自动以进料的包装方式或其他可提供的包装方式进行包装，就避免了手操作时带来的静电伤害和IC本体或管脚的损坏等问题；1。
4可烧录的IC可烧录的IC包括EPROM、EEPROM、FLASH、MCU、PLD、SPROM及NAND FLASH等IC。
双龙烧录工具作业指导书
产品名称 双龙烧录器 编制 --- 产品型号 SLISP_V1521_PNP审核 --- 发行日期 2015-3-25 批准 --- 版本号V1.0页数共 8 页reformer立方控股○R产品名称双龙烧录器作业指导书工序测试要点编制---审核---批准---产品型号SLISP_V1521_PNP 日期2015-3-25 日期2015-3-25 日期2015-3-25 目录索引执行：仓前生产基地目的：规范生产工艺范围：测试人员版本号：V1.0测试要点 (2)SLISP烧录软件安装（一） (3)SLISP烧录软件安装（二） (4)选择芯片和程序 (5)1. 选择目标产品主芯片的型号 (5)2. 选择目标产品的程序 (5)3. 选择加密模式 (5)配置熔丝和编程 (6)4. 接线 (6)5. 配置熔丝 (6)6. 编程 (6)附录 (7)7. USBISP和双龙熔丝互换....................... 7程序版本：无测试软件：工作电压：工作电流：DC5V 测试治具：如下图双龙线制作方法（同USB ISP烧录线制作方法）⑨⑩⑦⑧⑤⑥③④①②⑨⑦③⑤①⑩⑧⑥④②⑨⑥⑧⑩②①①脚为正+5V，⑩脚为GND5V电源指导书序安装（一）产品型号SLISP_V1521_PNP 日期2015-3-25 日期2015-3-25 日期2015-3-25 作业内容及操作方法执行：仓前生产基地目的：规范生产工艺范围：测试人员版本号：V1.01. 1.2.注意事项1.3.4.使用工1.电脑一套2.双龙烧录软件1、双击图标开始安装3、同意4、点击下一步5、点击下一步2、点击下一步指导书序安装（二）产品型号SLISP_V1521_PNP 日期2015-3-25 日期2015-3-25 日期2015-3-25 作业内容及操作方法执行：仓前生产基地目的：规范生产工艺范围：测试人员版本号：V1.01. 1.2.注意事项1.3.4.使用工1、电脑一套2、双龙烧录软件6、点击下一步7、点击下一步8、点击下一步9、完成安装指导书序产品型号SLISP_V1521_PNP 日期2015-3-25 日期2015-3-25 日期2015-3-25 作业内容及操作方法执行：仓前生产基地目的：规范生产工艺范围：测试人员版本号：V1.01. 选择目标产品主芯片的型号如步骤1~4正确选择目标产品芯片2. 选择目标产品的程序如步骤5~7正确选择目标产品程序3. 选择加密模式如步骤8按要求选择加密模式注意事项此指导书以PJ30D双探头超声波为例使用工1、电脑一套2、双龙烧录软件1、双击图标2、选择LPT13、选择TUBO4、选择主芯片5、单击弹出文件查找对话框6、展开程序文件路径7、双击选择程序8、选择加密模式（右边下拉框可进行选择）以PJ30D双探头超声波为例指导书序产品型号SLISP_V1521_PNP 日期2015-3-25 日期2015-3-25 日期2015-3-25 作业内容及操作方法执行：仓前生产基地目的：规范生产工艺范围：测试人员版本号：V1.04. 接线方式一：目标产品不需要供电，烧录线直供5V电源，再6芯下载针对接即可烧录方式二：目标产品有接电源，烧录线就不需要接5V电源了，6芯下载针对接后烧录5. 配置熔丝如步骤10~12按要求配置好熔丝位6. 编程如步骤13~15开始编程直到结束1. 2.注意事项1.注意，图一点击配置熔丝前烧录线需连接电脑并口，否则会提示未连接3.4.使用工1、电脑一套2、双龙烧录软件3、双龙烧录器4、目标产品（PJ30D)10、点击配置熔丝，“勾”消失再点击一次，弹出熔丝配置图9、将烧录线接电脑并口11、按要求正确配置熔丝12、点击确定14、此处会有2次进度条15、提示加密完成，编程结束指导书序产品型号SLISP_V1521_PNP 日期2015-3-25 日期2015-3-25 日期2015-3-25 作业内容及操作方法执行：仓前生产基地目的：规范生产工艺范围：测试人员版本号：V1.07. USBISP和双龙熔丝互换红色框内数值保持一致，篮框蓝字为例8. USBISP和双龙加密互换红色框内数值保持一致，篮框蓝字为例1. 2.注意事项1.扩展字节：两种烧录软件默认不一样，是备用的不影响。
IC烧录程序作业文件
技术：负责烧录设备的稳定，日常维护及故障维修
资材：对IC来料的发放，成品及半成品的区分，IC烧录后的成品入库台账进行登记
有明显标示进行成品及半成品的区分。
6.、IC烧录流程
待烧录物料领取 核对IC烧录程序 IC烧录准备 IC烧录生产 半成品检查和抽测IC程序 成品检查及程序确认 成品包装 登记《IC管理台帐 》
3-1 生产科：负责IC烧录的生产，程序确认，成品及半成品物料的区分。
3-2 技术科：负责IC烧录设备维修，保养，静电保护。
3-3 品质科：负责IC烧录成品程序抽测，稽核IC生产中的作业，保证IC烧录的正确。
3-4 资财科：对IC烧录的成品入库的管控。
4、定义：
IC烧录检查
5、 组织、职责和权限：
品质：保证IC烧录程序的正确性，及成品半成品标示的区分。
对给生产发出《异常品质报告书》问题进行重点稽核及检查。
5.PQC人员对烧录成品及办成品检查，有无明显标示区分。
版本
修订内容
修订日期
修订者
NO
1
2
3
4
5
6
7பைடு நூலகம்
单位
品质科
技术科
生产科
资材科
采购科
人事总务科
财务科
会签
分发份数
1
1
1
1
1
1
1
文件发行章
批 准
审 核
制 订
1、 目的：
规定IC烧录程序，以确保IC烧录程序在量产之前符合规格要求。
2、适用范围：
IC烧录程序在测试、存储、烧入、生产、转运、过程所处的区域。
IC烧录器操作指导书
3-1 按OFF位即可
1. 注意电压必须与IC电压相符。
2.子、母IC型号相同时方可烧录。
备注：
1.MASTET：表示要写入资料的IC，即母IC。
2.SLAVE：表示待烧录的空白IC。
编制：审核：核准：版本：
XX有限公司
IC烧录器操作指导书
机器名称：IC烧录器机型：
项次
操作步骤
操作说明书
操作条件及注意事项
1
2
3
开启方法
操作方法
关闭操作
1-1开启按0N位即可；
2-1 开启荧光屏会显示；
2-2 利用各功能键选择所需的功能；
1）OPY：拷贝IC；
2）.VERIFY：对比SLAVE资料与MASTER资料是否相同；
3）.CHECK：MASTER 资料的检查值；
4）.CHECK+VERIFY ：选择上一个IC名称；
5）.COPY+VERIFY：选择下一个IC名称；
2-3 将母IC放在MASTER位置(缺口朝上)，按CHECK检查母IC的检查值
2-4 确认母IC正确后，把未烧录的IC放置于SLAVE位置(缺口向上)，按COPY键开始烧录
SMTENGQWC00007-IC烧录作业规范内文-Ver.8
規范IC燒錄作業規范制/修訂日期2008/03/211. 目的:1.1. 為IC燒錄作業流程及程式管控提供依據，確保IC燒錄的正確性。
2. 範圍:2.1. 本作業規範適用於本公司所有需要在燒錄機及On-Board燒錄的IC管制。
3. 定義:3.1. IC Program: IC燒錄3.2. FW(Firmware): 燒錄程式4. 權責:4.1. 燒錄工程師負責IC燒錄程式(FW)的導入，Update及管制,燒錄異常的處理.. 和SOP的制作,IC燒錄機月保養。
4.2. 制造部負責IC 燒錄作業的執行及燒錄器的日常點檢。
4.3. 品管部負責IC 燒錄的檢驗工作。
5.作業程序 :5.1. 新的FW導入時,燒錄工程師承接各BU事業部的工程部任何載體方式的程式,資料及.. 燒錄IC, 按客戶指定的方式進行燒錄,核對Checksum是否正確.試驗不符合要求，要通. 知.PM/客戶或R&D處理。
5.2. 燒錄工程師將燒錄新FW的IC給客戶確認功能是否OK，如OK，各BU事業部的工程..部發EN切入新FW,燒錄工程師依據EN做好燒錄程式及Update “IC Program ControlList”(見附件7.4)。
5.3. 各機種FW的管制按如下規則命名後建立資料夾保存在網絡盤中，收到的日期(年月日) + 接收的方式(Email / USB / PLM / CD等) 。
如：Z：\MMS\Mabolas\5.4. FW Update 時，燒錄工程師需將新FW放到網絡主機“Z”盤相應位置，並將舊FW刪除，燒錄工程師在調用燒錄程序時必須從網絡主機“Z”盤Download FW，燒錄工程每周對燒錄程式進行一次備份。
.5.5. 作業員每天開始燒錄和交接班時由作業員用Golden Sample & Defect Sample對燒錄站.進行認確，其確認結果記錄於“IC燒錄日報表”中。
(見附件7.3)。
5.5.1. 在用Sample確認時，首先調出待燒錄IC的燒錄程式，進入Verify模式，用Golden Sample 做Verify結果應顯示PASS，Defect Sample做Verify會顯示Fail。
全自动IC烧录机作业指导书A0
机作业指导书页次 1 / 9 1目的：为保证全自动烧录机正确的操作作业，特制订此作业指导书。
2范围：仅限LUS-TAPE-Y-XXX全自动烧录机3定义：无4权责：品质部负责IC烧录机的操作使用，及日常维护、点检。
5作业内容：5.1功能图示型号：LUSTAPE-Y-XXX制定审批生效日期机作业指导书页 次2 / 95.2操作说明:5.2.1准备工作通过主控显示屏升起探针 详见以下主控显 示屏菜单第4项 辅助功能操作说 明将未烧写料盘装 在此处； 料盘背面朝外， 编带方向顺时针 安装制定审批 生效日期取下保护固定板和 固定轴4根轴、2个保护将已烧写好料 盘装在此处； 料盘背面朝外机作业指导书页次 3 / 9编带经过固定滚轴的位置编带经过固定滚轴的位置制定审批生效日期编带保护膜撕开 固定在拆膜盘上注：此编带保护 膜一定要与编 带对齐贴合将保护固定板和 固定轴装上编带头部装进 此处固定轴内 固定编带经过固定轴 的位置机作业指导书页次 5 / 9通过电脑将程序拷入烧写器内，然后将烧写器和电源装上，如图打开烧录机背面开关电源，开始在主控显示屏设置烧录参数制定审批生效日期机作业指导书页次 6 / 95.2.2主控显示屏参数设置1、按红色菜单键2、输入密码101（按白色键1次再按1此绿色键按蓝色确认键）* ___ _输入密码后进入6、进入模式选择7、选择正常烧写模式8、选择后，按菜单键返回主菜单制定审批生效日期机作业指导书页次7 / 99、进入参数设置10、选择压膜参数设置11、查看当前温度12、当温度达标至140度后才可进行IC烧录。
13、按菜单键返回开始烧录制定审批生效日期机作业指导书页次8 / 91、进入辅助功能2、按绿色键向下移动3、选择探针上升4、按确认键开始上升1、如右图所示，显示屏出现烧录失败提示“ N”“ Y”表示OK“ O”表示待烧录主题全自动IC烧录机作业指导书文件编号版次A/0页次9 / 91、当烧录NG、错误的时候，请将右图槽内IC取出，更换已烧录OK的IC 放进槽内，再盖上保护盖，继续烧录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业指导书
产品名称 适用全部机型
生产项目 烧录IC 软件
文件编号 文件版本 V1.0 工序名称
工位序号
工位人数
1
工位工时
秒
准备
先连接好烧录器数据线，并将相对应的IC 座装入烧录座内；打开计算机和烧录器电源。
使用工具及夹具
工艺要求（注意事项）：
1、放IC 时一定要小心，避免损坏IC 和烧录座。
2、IC 一定不能装反,拆板的IC 一定要先检查引脚上有没有锡短路,否则容易损坏烧录座.
3、烧录人员必须经过培训才能上岗操作，烧录时一定不能动计算机其它程序。
4、如不良现象立即反馈管理人员来解决。
1、有线静电环
2、油性笔
3、计算机
4、烧录器（GAME8或ALL-11）
1 若干 1 1
作业步骤：
1、运行烧录软件：用鼠标双击图标“GANG-08”，（不同烧录座对应不同的烧录软件）。
2、选择IC牌子：出现程序启动画面后，点击“Device”菜单，调出IC牌子选择表，然后选择要烧
录IC相对应的牌子，然后点击“OK”；
3、选择IC型号：这时出现要烧录的IC所在公司生产的IC型号，选择IC的型号后点击“Run”；
这时烧录座如要选择跳线，则按电脑提示跳线，跳好线后点击“OK”，如烧录座没有跳线则直接进入烧录界面；
4、调入要烧录的软件：点击菜单“File”，选取“Load Programmer Buffer”，这时选择要烧录软
件，点击“打开”，然后选择“00”，点击OK。
5、★★★检查软件校验码（Buffer Checksum）：调入软件后，这时Buffer Checksum后会出现四
位的校验码，该码要与《电子设计文件通知单》的校验码相对应即表明要烧录的软件正确。
如不正确应立即反馈相关部门来解决。
★★★★★★★★★★★★★★★★
6、烧录软件：点击“Progra m”按钮，将要烧录的IC装入IC座内，装好后按烧录座上的烧录按钮。
当烧录完成后，如烧录成功则显示“OK”，烧录失败则显示红色的“Error”字符，烧录OK的IC 对应的每个烧录座的指示灯亮，表明该IC烧录成功。
7、作烧录标记，烧录OK的IC贴上贴纸，烧录失败的重新放入其它烧录座上重新烧录一次，确定
IC损坏的将其放入不良品盒内，并作好标识。
注：在烧录时选择“ID Check”会显示“ERROR”则表示ＩＣ型号可能选错或IC内部有损坏。
不良IC烧录步骤：
1、重复左边步骤1~5项；
2、出现烧录界面后，点击“Auto”按钮，用鼠标选中“Erase，Program，Verify”三个选项；
3、将要烧录的IC装入IC座内，然后按烧录座上的烧录按钮，当烧录完成后，如烧录成
功则显示“OK”，烧录失败则显示红色的“Error”字符，烧录OK的IC对应的每个烧录座的指示灯亮，表明该IC烧录成功。
4、烧录OK的IC贴上贴纸，烧录失败的重新放入其它烧录座上重新烧录一次，确定是IC
损坏的方可退仓。
拟制审核批准日期15-Jun-05
作业指导书
产品名称全部烧录座生产项目IC烧录座校验文件编号文件版本V1.0
工序名称工位序号工位人数 1 工位工时秒
准备先连接好烧录器数据线，并将相对应的IC座装入烧录座内；打开计算机和烧录器电源。
使用工具及夹具工艺要求（注意事项）：
1、有线静电环
2、油性笔
3、计算机
4、烧录器（GAME8或ALL-11）1
若干
1
1
1、放IC时一定要小心，避免损坏IC和烧录座。
2、IC一定不能装反,拆板的IC一定要先检查引脚上有没有锡短路,否则容易损坏烧录座.
3、烧录人员必须经过培训才能上岗操作，烧录时一定不能动计算机其它程序。
4、如不良现象立即反馈管理人员来解决。
IC烧录座校验步骤:
1、每天上班前将待烧录的IC装入IC烧录座内，按作业指导书烧录好IC，并编上号.
2、烧录成功后将IC放入其它不同编号的烧录座内，然后菜单中选“VERIFY”，按“RUN”
开始校验，如全部出现“OK”,再将IC装入其它烧录座内重新校验,如果校验OK
则表明烧录座OK.
3、如“VERIFY”失败，先将其它座校验OK的IC装入烧录失败的IC所对应的IC座
和刚才校验失败的座内，如果某个座仍检验失败则说明该座可能损坏以至烧录IC
数据出错，并重新放入一个其它座校验OK的IC校验，如确认有损坏，立即停止该
座烧录。
并将立即向有关人员反映情况并将烧录好的IC重新检查。
拟制审核批准日期15-Jun-05。
