定制家居量尺绘图注意及要求
测量家具并画三视图的方法
测量家具并画三视图的方法
测量家具并画三视图的方法可以按照以下步骤进行：
1. 准备工具：量角器、卷尺、直尺、铅笔、纸张等工具。
2. 确定绘图比例：根据家具的尺寸大小和纸张大小，确定绘图比例，例如1:20。
3. 测量家具尺寸：使用卷尺测量家具的各个尺寸，例如长度、宽度、高度等。
使用量角器测量家具的边角度数。
4. 画正视图：将家具的正面边界和尺寸使用铅笔在纸上绘制出来，保持按照比例进行绘制。
5. 画俯视图：以家具的顶部视图为基准，按照比例将家具的顶面边界和尺寸使用直尺和量角器在纸上绘制出来。
6. 画侧视图：以家具的侧面视图为基准，按照比例将家具的侧面边界和尺寸使用直尺和量角器在纸上绘制出来。
7. 添加细节：根据家具的特点和绘图要求，添加家具的细节，如把手、脚、装饰等。
8. 检查和修正：将绘制的三视图进行检查，确保尺寸比例准确，并进行必要的修正。
9. 上色和阴影：如果需要，可以使用颜色和阴影效果来使绘图更加真实和生动。
10. 标注尺寸和说明：在绘制好的三视图上标注家具的尺寸和注明各个部分的名称和特点。
以上就是测量家具并画三视图的基本方法，希望对你有帮助！。
设计师量尺画图需注意事项
设计师量尺画图需注意事项●设计师量尺画图需注意事项●1：量尺需注意门套宽度，客户家贴墙纸的，做衣柜的那边，墙纸已定要从门边贴过来最少10公分。
●2：做开门衣柜时，注意房间尺寸是否足够有开门的尺寸，若开门衣柜直接挨着床头柜，注意床头柜的高度衣柜下面做假门，●3：做移门衣柜，靠见光面那个区最好做层板区（固层），以防见光面侧板变形。
靠墙那面，下面若连接床头柜区域，一定要做挂衣区。
否则床头柜那块必定是死角。
●4：做榻榻米连接衣柜时，榻榻米高度区域不要做固层或配件。
●5：衣柜旁连接书桌书柜时，，2100以下的书架深度不要超过300，书架高度低于1900上面做吊柜深度不要齐平衣柜，除非客户要求。
●6：靠窗户边做飘窗柜整排的，，先看看有无空调孔，还有空调开关，先看尺寸够不够摆飘窗储物柜，如果够，在看看有木有空调孔或者开关，如果这些有用建议不做，没用或者客户说这些东西会换位置那就可以做。
●7：阳台储物柜时，，有水管客户说需要维修的，水管尺寸留大点然后做门。
顶上有水管的柜子上顶，顶柜需不做顶板，方便以后维修。
●●8：座嵌入式柜子，一边有飘窗大理石台面，一边是门套时，柜子宁愿小点，两边收口板加宽点，否则难以进去。
●9储物柜客户强制要求空调管从柜子里面打孔穿进去，空调管道这个区单独分出来，尺寸出入再大爷不能影响其他空间的利用。
●10：精装房，业主要求石膏线和踢脚不拆的，记得控制尺寸。
和留缝隙，还有跟客户沟通，柜子安装完，后期处理的肯定没毛坯房处理的好看和精细。
●11:门洞上做吊柜的，切记必须量门洞的高度，不要随意的按标准下柜做，下柜的而高度根据门洞的高度来。
●12：厨房前面做酒柜的，酒柜后面要背贴瓷砖的，记得见光的那块侧板最少后延伸15mm，背板一定要18mm，5mm挂不住瓷砖。
●13：顶上有整条顶梁的，柜子上顶，见光面的侧板切记现场切角。
●14：一个柜子又有柱子，还有顶梁的，顶上有梁的一定做浅，做切柱，公司的工艺是切梁切柱不能同时进行。
家具内绘图规范
家具内绘图规范第一篇：家具内绘图规范绘图规范1．常规图：制图员在绘制公司常规图时，必需按公司现有常规图格式作参考，要求款型一致标准规范，如有更改工艺的常规产品，请按公司工艺更改程序作业，由设计人员填写工艺更改申请单，经各相关部门负责人确认签名后，方可执行更改后的工艺。
2．确认图：（订做生产图）制图员接到制图申请单后，仔细分析订单中所有需要出图确认产品的相关说明，“材质，尺寸，配件，颜色”等，如有不明白的请及时与业务跟单员沟通，没有完全弄清楚此产品结构前，我们最好先不做，弄清楚以后再做，最好别让客户给我们指手画脚，如是常规系列而尺寸稍有变动的订做图，我们必需参照同款型的常规图作参考，工艺和款型同常规一致。
3．柜类制图规范：3.1顶板(盖顶板)：如要求封实木边,则顶板前边,左右两头需减封边厚度尺寸,后减木皮封边厚度尺寸,(夹顶板)：要求后平侧板,如是外掩门的前与侧板相对缩进1mm，玛思款高柜夹顶板柜宽1200mm以下的，柜背板与侧板高度尺寸相同，则顶板后应减去背板厚度尺寸，前减去顶望板厚度尺寸，左右两头各减去侧板厚度尺寸，3.2侧板(盖顶板,外掩门)：侧板长度尺寸,用总高度减去顶板厚度尺寸及常规脚钉5mm，宽度尺寸后与顶板缩进２mm，前与顶板缩进22mm，（此顶板边为直边，如是圆边的应减去边下R数）。
（盖顶板、内掩门）：侧板长度尺寸,用总高度减去顶板厚度尺寸及常规脚钉5mm，宽度尺后与顶板缩进２mm，前与顶板缩进2mm，（此顶板边为直边，如是圆边的应减去边下R数）。
（夹顶板、内掩门）：玛思高柜侧板长度上减去封边木方厚度尺寸，下减去木皮封边厚度尺寸及常规脚钉5mm，前减去封边木方厚度尺寸，后减木皮封边厚度尺寸。
3.3底板(夹底板，内掩门)：前减去下前望板厚度尺寸，后(柜宽1200mm以下含1200mm中夹立隔板,则减去背板厚度尺寸，如柜宽1200mm以上立隔板到地，则与侧板平。
)两头则减去左右侧板厚度尺寸及侧板与顶板伸缩参数。
全屋定制测量注意事项

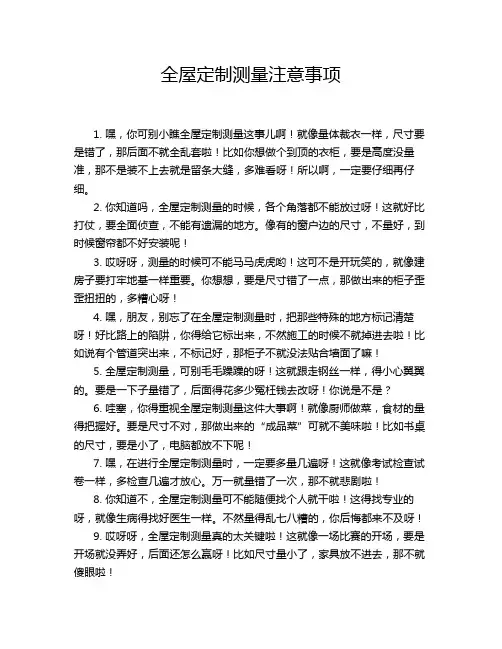

全屋定制测量注意事项1. 嘿，你可别小瞧全屋定制测量这事儿啊！就像量体裁衣一样，尺寸要是错了，那后面不就全乱套啦！比如你想做个到顶的衣柜，要是高度没量准，那不是装不上去就是留条大缝，多难看呀！所以啊，一定要仔细再仔细。
2. 你知道吗，全屋定制测量的时候，各个角落都不能放过呀！这就好比打仗，要全面侦查，不能有遗漏的地方。
像有的窗户边的尺寸，不量好，到时候窗帘都不好安装呢！3. 哎呀呀，测量的时候可不能马马虎虎哟！这可不是开玩笑的，就像建房子要打牢地基一样重要。
你想想，要是尺寸错了一点，那做出来的柜子歪歪扭扭的，多糟心呀！4. 嘿，朋友，别忘了在全屋定制测量时，把那些特殊的地方标记清楚呀！好比路上的陷阱，你得给它标出来，不然施工的时候不就掉进去啦！比如说有个管道突出来，不标记好，那柜子不就没法贴合墙面了嘛！5. 全屋定制测量，可别毛毛躁躁的呀！这就跟走钢丝一样，得小心翼翼的。
要是一下子量错了，后面得花多少冤枉钱去改呀！你说是不是？6. 哇塞，你得重视全屋定制测量这件大事啊！就像厨师做菜，食材的量得把握好。
要是尺寸不对，那做出来的“成品菜”可就不美味啦！比如书桌的尺寸，要是小了，电脑都放不下呢！7. 嘿，在进行全屋定制测量时，一定要多量几遍呀！这就像考试检查试卷一样，多检查几遍才放心。
万一就量错了一次，那不就悲剧啦！8. 你知道不，全屋定制测量可不能随便找个人就干啦！这得找专业的呀，就像生病得找好医生一样。
不然量得乱七八糟的，你后悔都来不及呀！9. 哎呀呀，全屋定制测量真的太关键啦！这就像一场比赛的开场，要是开场就没弄好，后面还怎么赢呀！比如尺寸量小了，家具放不进去，那不就傻眼啦！10. 全屋定制测量，千万要认真对待呀！这可不是闹着玩的，就像开飞机，一个小失误都可能导致大问题。
所以呀，仔细量，别偷懒哦！我的观点结论就是：全屋定制测量一定要高度重视，找专业的人，仔细认真地去做，这样才能确保后续的定制效果让人满意。
定制家具量尺注意事项
定制家具量尺注意事项
定制家具是根据个人需求和空间来设计制作的，因此在量尺过程中需要注意以下几点：
1. 确定定制家具的用途：在量尺之前，确定家具的用途，例如是用作储物还是用于展示，这样可以在量尺时考虑到相关细节。
2.测量空间尺寸：首先测量空间的长度、宽度和高度，并注意不同位置的高度是否一致。
确保家具量尺准确，以免制作出来的家具无法放置到预定位置。
3. 需要考虑通道和门的位置：测量空间时要注意通道和门的位置，确保家具能够顺利进入空间。
4. 注意墙角和柱子的位置：在量尺时，要注意墙角和柱子等限制因素的位置和尺寸，以确保家具不会与其相冲突。
5. 考虑电源和水源位置：如果定制家具需要插座、灯具或者水源，要事先确定位置，以便在设计和制作过程中考虑到相关细节。
6. 考虑家具与其他家具的搭配：如果已经有其他家具存在，要考虑到定制家具与其他家具的搭配，尺寸和样式要协调一致。
在量尺之前，最好咨询专业的家具设计师或者制造商，以便获得更准确的建议并确保定制家具的质量和适用性。
全网最全最详细定制家具测量和设计的要求和注意事项
全网最全最详细定制家具测量和设计的要求和注意事项定制家具的测量和设计是确保家具与家居空间完美融合的关键步骤。
下面将详细介绍定制家具测量和设计的要求和注意事项。
一、测量要求1.选择合适的工具：使用钢尺、测量卷尺、水平尺、角尺等工具进行测量，确保测量结果准确无误。
2.全面准确的测量：除了常规测量如长度、宽度、高度外，还需要测量家具所在的空间尺寸、墙壁的状况、门窗的位置等。
确保细节测量无误，避免因尺寸不准确而导致家具安装或使用困难。
3.多次测量验证：在完成初步测量后，进行二次或多次验证，确保测量结果的准确性。
二、设计要求1.充分考虑功能和实用性：根据家具的用途，设计时应综合考虑使用者的需求，确保家具的功能性和实用性。
例如，书桌需要考虑到足够的工作空间、储物空间等功能要求。
2.考虑空间协调和整体风格：设计家具时应考虑与整个家居空间的协调性和整体风格的一致性，使家具与室内装饰相得益彰。
3.合理选材和结构：根据家具的用途和空间的特点选择合适的材质和结构设计，确保家具的稳定性和承重能力。
4.强调细节设计：家具的细节设计能够体现品质和品味，如边角处理、装饰线条、金属配件等，都需要精心设计和考虑。
三、注意事项1.室内平面图的制作：在进行家具测量和设计前，制作一个室内平面图，标注墙壁、门窗、柱子等固定结构，有利于更加清晰地理解和规划家具的布局和尺寸。
2.留有合适的活动空间：在设计家具布局时，要合理规划行走空间和活动空间，避免家具过于拥挤，影响日常使用和动线流畅性。
3.考虑家具的易维护性：在选材和设计上，应考虑到家具的易维护性，如易清洁、易保养等因素，便于日常的清洁和维护工作。
4.考虑家具的可拆卸和搬迁性：如果家具可能需要拆卸或搬迁，设计时需要考虑到这一点，尽量选择可拆卸结构或合适尺寸，方便未来可能的迁移。
5.耐久性和经济性的平衡：在设计家具时，要注意在耐久性和经济性之间取得平衡。
不宜过分追求豪华和精细的材质，使家具成本过高，也要避免选用不耐用或质量不佳的材料。
2017定制衣柜现场测量指导及注意事项
定制衣柜现场测量指导及注意事项为规范设计师现场测量标准，降低量尺错误及方便现场安装，降低经济损失的风险等问题，请各设计师认真阅读并熟悉以下事项。
一、量尺前首先和客户进行良好的沟通，先问客户具体哪些地方要做柜子，弄清客户对产品需求和用途，查看现场环境是否有影响柜子设计的尺寸、功能等，当客户现场情况与所设计产品产生不符或有隐患时；应从专业角度给予给客户解释和有效沟通，而不应一味迎合和隐瞒，让客户真正感受到我们设计人员确实在为他服务，当现场装修基层结构不合理时，应提醒客户是否整改装修基层结构，让客户的基层结构最终确定后再进行后期复尺，量尺后对量尺的现场结构拍照，方便画图时回忆现场和保留证据。
（由于手机内存有限，建议回来后转到电脑保存，每个客户图纸和图片一个文件夹）二、首次量尺后了解清楚客户对每个柜子的要求，结合自己量的尺寸，对于客户的要求是否都可以满足，如果不能满足现场就做出专业的解释，不应含糊不清的进行下单生产，不因销售和客户影响而明知而违反常规设计，应从专业角度与客户沟通，而客户又强烈违规生产，应告知客户的所产生后果，同时在相关图纸上特别标注让其签字认可，规避风险，这样有利于后期的确图，甚至设计方案确图时不需要任何的修改。
三、安装中如遇设计问题产生而无法进行顺利安装时，应主动和现场安装人员了解情况，如客户在施工现场发现问题，应主动友好安慰客户，尽快告知客户到现场协商解决，而不应一味推脱和作无效沟通，如遇特殊客户，可以请求相关部门人员配合协调处理，让客户感觉在重视此事，从而要把握好也是客户给予的第二次改正机会。
四、测量细节及注意事项：案例一：单边靠墙式壁柜1.衣柜长度躲开开关面板及空调检修回风口，以最小尺寸减去至少20mm左右为衣柜尺寸（复尺时以现场开关孔为准）；上面无吊顶做过门柜时，以实际测量总长度为准，测量时注意净量量靠上的点，并且注意门洞高度，躲开门套线定下柜高度；2.开关面板不允许安装在柜子侧板上，如客户强烈有此要求，必须在图纸上备注清楚：留线长度、客户自行接线、背后挡线盒的美观及存在安全隐患等问题，否则由此造成的问题自行承担；3.当衣柜无法躲开空调检修口时，柜体必须把整个检修口遮住，在顶板上开孔后，建议再配一块活层用螺丝固定于开口处，保证美观与方便检修，不能够柜体压住一部分的回风口或检修口；4.衣柜的高度测量点如上图黑点所示，当柜子顶线为板式（平板）时，柜子完成高度为：实际测量高度最大值减去地板厚度再预留（3-5）mm，当柜子顶线为欧式造型顶线时, 柜子完成高度为：实际测量高度的最小值减去地板厚度再预留（5-10）mm；特别提醒：当客户的地板为打龙骨的实木地板时，以门槛石为地面水平标准，并在图纸上备注清楚。
家居设计师量尺方法
为了安全，方便断电可以建议 加装开关
备用插座
01
备用插座做指的是 除固定电器插座之 外，很有可能再用
02
到的插座，一般放 置在台面之上，离 地1100mm。
冰箱和电热水器
冰箱电位布置在冰 箱背墙上，建议离 地300mm
热水器电位布置在 热水器一侧，建议 离地 1500~1800mm
较少使用电器电位/配件电位
煤气阀门布置
燃气阀门：燃气灶下面是开门，则放在柜体内高度500mm；如煤气 灶下面是拉篮或者电器，则放在靠燃气灶柜隔壁的柜体内，位置高度 保证在上层隔板内，以方便检修。
烟道位置注意
挂式烟机烟道布置一般位于吊顶之上，烟管安 装尽量不接驳，而且尽量靠近烟道（注意烟管 避开集成吊顶）。
集成灶烟洞在烟道底部，烟管需从地柜背后， 贴地而过。
• 结合原建筑水电情况来考虑设计方案
水电布置详解
配件水位/现场其他细节处理 较少使用电器电位/配件电位
常用电器电位布置常用电器电位布置来自烟机 普通灶具/集成灶
微波炉 消毒柜 备插 冰箱/热水器
烟机
02. 01.
中式烟机
03.
欧式烟机
侧吸式烟机
烟机电位布置
分类
中式烟机
常见功率
185W-200W
电位位置
5.1、量尺注意事项
一．先画图，再标尺寸线，最后依次测量填写 具体数具。（避免漏测量）
二．测量时，数据重复读取。（避免读错数） 三．保留初尺，必须复测。 四．现场要视装修的进度进得必要的沟通。
5.2、设计尺寸预留
一．地柜设计尺寸=实测尺寸（10-15mm）
二．吊柜设计尺寸=实测尺寸（5-10mm）
○ 注意地柜的处理，以便烟管能很好的通过。
