地热采暖系统(1)
地源热泵供暖方案
地源热泵供暖方案1. 引言地源热泵（Ground Source Heat Pump, GSHP）是一种利用地热能进行供热和供冷的系统。
相比传统的采暖设备，地源热泵能够提供更高效、更环保、更节能的供暖方案。
本文将介绍地源热泵供暖方案的原理、优势以及应用实例。
2. 原理地源热泵供暖系统的主要原理是利用地下的恒定温度作为热源，通过地源热泵将地下的低温热能提取出来，经过压缩升温后用于供暖。
地源热泵供暖的工作流程如下：1.地源热泵从地下采集热能：通过埋入地下的地热井或水井，将地下的低温热能吸收到地源热泵系统中。
2.地源热泵系统中的制冷剂：地源热泵系统通过回路中的制冷剂将地下的低温热能带到蒸发器中。
3.制冷剂的压缩：通过压缩机对制冷剂进行压缩，使其升温。
4.制冷剂的解压：经过压缩后的制冷剂进入冷凝器，通过放热使其冷却，并进一步降低温度。
5.室内供暖：冷却后的制冷剂进入室内，通过换热器将热能释放到供暖系统中，实现室内的供暖。
3. 优势相比传统的供暖方式，地源热泵供暖具有以下优势：3.1 高效节能地源热泵供暖系统利用地下的恒定温度作为热源，在低温条件下能够提供足够的热量，提高了供暖系统的热效率。
根据统计数据，地源热泵供暖系统的能效比通常为4-5，远高于传统的采暖设备。
3.2 环保低碳地源热泵供暖过程中不会产生烟尘、废气等污染物，不会对环境造成污染。
由于地下能源的使用，也不需要使用化石燃料，减少了温室气体的排放，具有较好的环保性。
3.3 稳定可靠地源热泵供暖系统的热源来自地下，地温较为稳定，不受气候变化的影响。
因此，地源热泵供暖系统在运行过程中能够提供稳定的供热效果，不受室外温度的影响。
4. 应用实例地源热泵供暖方案已经在许多国家和地区得到广泛应用。
以下是几个地源热泵供暖的实际应用实例：4.1 家庭供暖地源热泵供暖系统适用于各种类型的建筑，包括住宅、别墅等。
它可以提供稳定的供暖效果，同时具有高效节能和环保的特点，受到越来越多家庭的青睐。
地暖设计PPT课件
◆ 分、集水器
地板采暖热水机系统设计
手动型
全自动型
膨胀水箱或定压罐的 选择：
Vp=(1/ρ-1)V=βV β—水箱容积系数
V—系统水容量(m³)
地板采暖热水机系统设计
设计出水温度为50℃，则β=0.012 则容积Vp=0.012×4.5=0.054m³ 选择0.1m³的定压罐一个。 备注：定压设备容积0.5m³以上选择膨胀水箱，0.5m³以下选择定压罐。
地板采暖热水机系统设计
系统水流量的确定：
单管水流量：q=υ πD2/4
(υ加热管内热媒流速，不小于0.25m/s，
推荐值一般为0.5~1m/s，其中民用建筑最大值设定为1.2m/s，工业建筑
设定为2m/s)
假定水管流速为0.8m/s，则q=0.00025m³/s=0.9m³/h
分3个卧室、1个起居室、1个餐厅共5个环路。
分水器、集水器的选择： 根据系统可知，分水器、集水器的出水口共5个，进水口1个。 出水口管径为DN20，进水管流速假定为1m/s， 管径d=sqrt(4×4.5/3600/3.14/1)=0.04m 则进水口管径选择为DN50(留有一定的余量) (分水器、集水器断面流速不宜超过0.8m/s，一般取0.1~0.2m/s) 分水器、集水器断面直径D=1.5~3d=3×40=120mm 即分水器、集水器选择截面直径DN120，5个DN25出水口，DN50进水 口分别1个。
得不穿越，则应设置长度不小于400mm 柔性套管。 5、散热量大的地方(如靠墙处，靠窗处等) 布的密集，散热量小的布的稀疏些。
地板采暖热水机系统设计
地板采暖热水机系统设计
加热管道地表温度校核(地面温度) Tep=tn+9.82×(q/100)0.969 例如：卧室室内采暖设计温度为18℃，单位面积热负荷为120W/㎡
地热采暖的优缺点
地热供暖是目前较为流行的一种家庭供暖方式，和暖气片、空调供暖不同，地热供暖是以整个地面为散热器对全屋进行供暖。
地热供暖这一地面辐射供暖的方式，使其表现出与一般供暖方式很大的不同点，比如地热供暖舒适、健康、升温时间长等等，既有优点也有缺点，那么，究竟地热供暖好不好，地热采暖的优缺点的综合分析，将带您全面了解地热供暖。
地热供暖好不好-地热采暖的优点舒适保健：传统的供暖方式上热下凉，用久了会口干舌燥。
而用地热方式供暖，室内地表温度均匀，室内温度由下而上逐渐递减，给人以脚暖头凉的良好感觉，也符合中医的理论“温足凉顶”，并且使用地热供暖不易造成污浊空气对流，室内空气洁净，舒适健康。
高效节能：地热供暖的辐射供暖方式较普通对流供暖方式热效率高，热量集中在人体受益的高度内；传送过程中热量损失小，比传统空调节能25%左右，比传统散热器节能30%以上；低温地面辐射供暖可实行分户分室控制，用户可根据情况进行调控，有效节约能源。
节省空间：地热是铺在地下的，隐蔽安装，被地板和磁砖遮住了，便于装修和家具布置，不会影响居室美观。
室内取消了暖气片及其支管，增加使用面积，便于装修和家居布置。
使用寿命长：地热供暖好不好，地热采用的塑料盘管使用寿命很长，管道系统中无接头，不会产生渗漏，免除挖开地面维修的烦恼。
如正常使用无人为破坏，供暖系统使用寿命长达50年以上。
热稳定性好：地面供暖地面层及混凝土层蓄热量大，热稳定性好，在间歇供暖的条件下，室内温度变化缓慢。
不会出现散热器等其他采暖设备热量分布不均衡，时热时冷的现象。
地热供暖好不好-地热采暖的缺点1、占用层高：地暖占用5-7厘米的层高，因此如果房子层高不是很高，装了地热后，可能会感觉压抑。
2、不易维修：地暖属于隐蔽工程，装修时要选择耐压耐温耐腐蚀，热稳定性能好的材料。
不便于二次装修，因为管道铺设在地下，改造地面时，容易损坏地下管道。
3、预热时间长：预热时间相对其他供暖方式较长，约需要2-3小时才能让房间热起来，因此地热采暖一般比较适合家里有老人或小孩，长时间待在家里的用户。
8种地采暖方式
八种地采暖方式一、集中式供暖：城市供暖的主力军原理：以城市热网、区域热网或较大规模的集中供暖为热源的方式，在目前以至今后一段时期内可能仍是城市住宅供暖方式的主要方式。
适用居所：普通住宅（城内大多数住宅小区）优点：１．技术比较成熟，安全、可靠，使用方便，价格便宜。
２．每天２４小时供暖。
缺点：１．供暖的时间和温度不能自己控制，立式的散热片不美观、占空间，影响装修效果。
２．供暖期前后无热源。
３．散热片取暖，一般出水温度在７０摄氏度以上，但温度达到８０度时就会产生灰尘团，使暖气上方的墙面布满灰尘。
费用：以１００平方米居室为例，按北京市规定煤气供暖的运行和支付费用为２４元／平方米。
一个采暖季需支付２４００元。
二、地板辐射式采暖：室温由下而上逐渐降低原理：低温辐射地板采暖是通过埋设于地板下的加热管——铝塑复合管或导电管，把地板加热到表面温度１８至３２摄氏度，均匀地向室内辐射热量而达到采暖效果。
同时它可以由分户式燃气采暖炉、市政热力管网、小区锅炉房等各种不同方式提供热源。
适用居所：精装修公寓（曙光花园、美丽园、万科星园、东润枫景）优点：１．地面温度均匀，室温自下而上逐渐递减，舒适度高。
２．空气对流减弱，有较好的空气洁净度。
３．与其他采暖方式相比，较为节能，节能幅度约为１０％至２０％。
４．有利于屋内装修，增加２％至３％的室内使用面积。
５．有利于隔声和降低楼板撞击声。
缺点：１．对层高有８厘米左右的占用。
２．地面二次装修时，易损坏地下管线。
３．铺设木地板则有干裂的麻烦，最好选用地砖或复合地板。
４．设定温度不能太高，否则会大大降低输送管道的使用寿命。
５．由于防水需要，卫生间不便铺设，还要借助于电暖气。
运行费用：一个采暖季节每平方米大约需要１４元 １８℃情况下 。
提示：采用地板辐射采暖，在装修时，最好铺设大理石或地砖地板，同时，地面装修最好隔一定距离留一道槽，以利采暖。
三、家用电锅炉：自由调温原理：采用电能供暖。
适用居所：别墅优点：１．占地面积小，安装简单，操作便利。

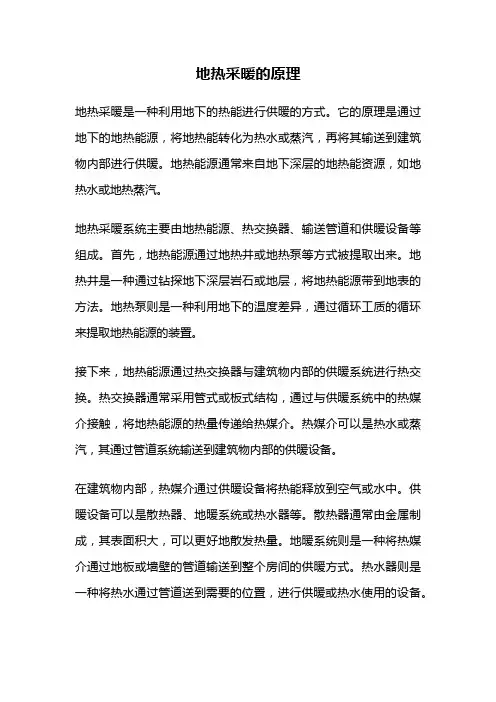

地热采暖的原理
地热采暖的原理地热采暖是一种利用地下的热能进行供暖的方式。
它的原理是通过地下的地热能源，将地热能转化为热水或蒸汽，再将其输送到建筑物内部进行供暖。
地热能源通常来自地下深层的地热能资源，如地热水或地热蒸汽。
地热采暖系统主要由地热能源、热交换器、输送管道和供暖设备等组成。
首先，地热能源通过地热井或地热泵等方式被提取出来。
地热井是一种通过钻探地下深层岩石或地层，将地热能源带到地表的方法。
地热泵则是一种利用地下的温度差异，通过循环工质的循环来提取地热能源的装置。
接下来，地热能源通过热交换器与建筑物内部的供暖系统进行热交换。
热交换器通常采用管式或板式结构，通过与供暖系统中的热媒介接触，将地热能源的热量传递给热媒介。
热媒介可以是热水或蒸汽，其通过管道系统输送到建筑物内部的供暖设备。
在建筑物内部，热媒介通过供暖设备将热能释放到空气或水中。
供暖设备可以是散热器、地暖系统或热水器等。
散热器通常由金属制成，其表面积大，可以更好地散发热量。
地暖系统则是一种将热媒介通过地板或墙壁的管道输送到整个房间的供暖方式。
热水器则是一种将热水通过管道送到需要的位置，进行供暖或热水使用的设备。
地热采暖的优势在于其稳定、可持续的能源供应。
地热能源来自地球内部的热能，不受外部环境的影响，因此不会受到季节变化或气候条件的限制。
地热能源是一种可再生能源，其利用对环境影响较小，不会产生大量的二氧化碳等温室气体。
地热采暖还具有高效节能的特点。
地热能源的温度相对较高，可以直接用于供暖，无需进行二次能源转化。
相比传统的燃煤、燃油或电力供暖方式，地热采暖可以节约大量的能源消耗，降低能源成本。
然而，地热采暖也存在一些挑战和限制。
首先，地热能源的开发和利用需要一定的技术和设备投入。
地热井的钻探、地热泵的安装和维护等都需要专业的人员和设备。
其次，地热能源的分布和利用受地质条件的限制。
并不是所有地区都适合进行地热采暖，只有地下存在足够的地热能源才能进行有效的利用。
地热供暖工作原理
地热供暖工作原理地热供暖是一种利用地下储存的热能来供暖的方式，它是一种环保、高效且可持续发展的取暖方式。
地热能是指地壳内部蕴含的热能，常用的地热供暖方式包括地热泵供暖和地热水供暖。
本文将详细介绍地热供暖的工作原理。
一、地热泵供暖工作原理地热泵供暖是利用地下储存的热能来进行室内供暖的方式。
地热泵系统由地热换热器、热水器和室内机组等组成。
具体工作原理如下：1. 压缩机工作阶段（制热阶段）：地热泵通过地热换热器从地下获取低温热能，然后通过压缩机将低温热能转化为高温热能。
压缩机将工质（一般为制冷剂）压缩，使其温度升高，然后将高温制冷剂送往地热换热器。
2. 回收阶段：高温制冷剂在地热换热器中释放热量，将热量传递给热水器。
地热换热器中的热水器通过传导和对流的方式将热量传递给室内空气。
3. 放空阶段：经过回收阶段的制冷剂在地热换热器中降温，通过膨胀阀放出部分热量并形成低温制冷剂。
低温制冷剂再次进入地下，通过与地下热能的交换来吸收热量。
通过循环不断进行上述的压缩机工作阶段、回收阶段和放空阶段，实现了地热泵供暖系统的热能转换和室内供暖。
二、地热水供暖工作原理地热水供暖是利用地下储存的热能来对流体进行加热，然后通过管道将热水输送到室内供暖的方式。
地热水供暖系统由地热水井、地下水循环系统和室内供暖系统等组成。
具体工作原理如下：1. 地下水循环系统：地热水供暖系统中通过地热水井将地下的热水带到地面，然后通过地下水循环系统进行供暖。
地下水循环系统中的水泵将地下热水抽上地面，然后将热水通过管道输送到室内。
2. 室内供暖系统：热水经过地下水循环系统输送到室内后，通过散热设备（如散热片、地板辐射等）释放热量，将热量传递给室内空气，使室内温度升高。
通过地下水循环系统的运作，地热水供暖系统能够不断地为室内提供热水，从而实现室内供暖的需求。
总结：地热供暖利用地下蕴藏的热能来进行供暖，是一种环保、高效的供暖方式。
通过地热泵供暖和地热水供暖两种方式，地热能被有效利用，使室内温度得到提升。
地热采暖工作原理与施工流程
地热采暖工作原理与施工流程一、地热采暖的工作原理地热采暖是指利用地下深处的地热能源，通过管道将其传导到建筑物内部，实现室内供暖的一种方式。
其工作原理主要分为三个步骤：1. 地下热水的采集地下热水是地热能源的主要来源。
在采集过程中，需要进行钻井或挖掘井口，在井口处安装水泵和换热器等设备，将地下深处的热水抽到地面上。
2. 系统传输将采集到的地下热水通过管道输送到建筑物内部，经过换热器进行加温后再经过分配器分配到不同区域或房间。
3. 室内供暖在室内通过散热器等设备将加温后的水循环流动，从而实现室内供暖。
二、施工流程1. 前期准备在施工前需要进行相关勘测和设计工作。
其中勘测包括对于井口位置、井深、土层情况等方面进行调查；设计则需要根据建筑物面积、所需供暖功率等因素确定管道长度和直径等参数。
2. 井口施工在确定好井口位置和井深后，需要进行钻井或挖掘井口的工作。
在井口处安装水泵、换热器等设备，并进行管道连接。
3. 管道敷设将采集到的地下热水通过管道输送到建筑物内部。
在敷设过程中需要注意管道的保护和固定，以免受到外界因素的影响。
4. 室内供暖系统安装在室内安装散热器等供暖设备，并进行与地下管道的连接。
同时还需要安装分配器等设备，将加温后的水分配到不同区域或房间。
5. 系统调试完成所有施工后，需要对系统进行调试和检测。
其中包括对于水流量、温度等参数进行检测，以确保系统能够正常运行并满足室内供暖需求。
6. 后期维护地热采暖系统需要定期维护和检修，以确保其长期稳定运行。
其中包括清洗管道、更换部件等工作。
同时还需要注意防止地下管道受到外界因素的损坏，如地震、泥石流等自然灾害。
地热供暖知识
地热供暖知识地热知识问答1 、什么是地热能？地热能是指能够经济地被人类所利用的地球内部的地热能、地热流体及其有用组分，是一种可再生的能源，具有清洁、环保、利用系数高等特点。
目前可利用的地热能主要包括：通过热泵技术开采利用的浅层地温能、通过天然通道或人工钻井直接开采利用的水热型地热能以及干热岩体中的地热能。
2、什么是浅层地温能？浅层地温能指蕴藏在地表以下一定深度（一般小于200米）范围内的岩体土、地下水和地表水中的热能，它受地球内部能量传导和太阳辐射共同作用而产生，一般温度低于25℃。
主要通过热泵技术对浅层土壤、地下水和地表水中的地热能进行利用，都是通过输入少量的高品位能源（如电能），实现低温位热能向高温位转移，地能分别在冬季作为热泵供暖的热源和夏季空调的冷源。
3、什么是干热岩？干热岩一般指埋藏于距地面3-10KM的高温岩体（温度在200℃以上），其能量来源于地球内部放射性物质的衰变放热。
增强型地热系统（EGS）是指利用干热岩资源进行地热发电的系统。
其基本原理为热导工质从注入井泵入人工形成的高温岩体裂隙网络，经充分接触换热后以高温蒸汽形式从生产井中产出，进而通过地面发电装置将热能转换成电能。
自上世纪70年代以来，EGS因清洁稳定的供能方式而受到了各国的广泛关，注其中美、英、法、德等国已开展了相关的生产试验研究，但由于现阶段开发普遍面临钻井费用昂贵、储层有效激发较难等问题以致商业开发进展缓慢。
4、地热有什么主要用途？（1）地热发电地热发电是地热利用的最重要方式。
高温地热流体应首先应用于发电。
地热发电的过程，就是把地下热能首先转变为机械能，然后再把机械能转变为电能的过程。
要利用地下热能，首先需要有“载热体”把地下的热能带到地面上来。
能够被地热电站利用的载热体，主要是地下的天然蒸汽和热水。
按照载热体类型、温度、压力和其它特性的不同，可把地热发电的方式划分为蒸汽型地热发电和热水型地热发电两大类。
（2）地热供暖将地热能直接用于采暖、供热和供热水是仅次于地热发电的地热利用方式。
