VOCs与非甲烷总烃
VOCs及非甲烷总烃系统技术培训
FID的主要技术要点
1 燃烧气：氢气。 如燃烧气缺失则熄火，无法测量。 2 助燃气：洁净空气。 如助燃气缺失或量小则熄火，无法测量。 3 载气：洁净空气或高纯氮气。 如载气缺失，被测气体无法送达检测器，无法测量。 4 被测气体中碳离子燃烧所释放的电子，氢离子无响应。
➢ 冷阱技术 样气通过一个冷阱浓缩管，非甲烷烃类被富集浓缩，甲烷沸点较低而直接通过进入到检测器被测出，
然后加热浓缩管进行脱附，测出其他烃类物质含量。 谱图表现为先处甲烷峰，后出非甲烷总烃峰；非甲烷总烃直接测量得出。
固定污染源废气非甲烷总烃连续监测系统
NMHC-CEMS系统组成
固定污染源非甲烷总烃连续监测系统，由非甲烷总烃监 测单元和烟气参数监测单元、数据采集与处理单元组成。
甲烷/非甲烷总烃监测主要技术原理
➢ 反吹色谱 使样气进入能够分离甲烷和非甲烷的色谱柱，甲烷快速通过色谱柱进入检测器被监测，然后切换流
路将非甲烷反吹出色谱柱进行检测。 谱图表现为先出甲烷峰，后出非甲烷总烃峰；非甲烷总烃直接测量得出。
➢ 非反吹色谱 样气分两路，一路直接进入检测器被检测得到总烃含量，另一路经过色谱柱将甲烷与非甲烷物质分
状态一： 载气一吹扫甲烷柱，载气二吹扫预切柱， 载气三吹扫总烃柱； 样品气在采样泵作用下进入定量环1和定量 环2；
状态二： 载气一排空； 载气二将定量环2中的样气带入预切柱、甲 烷柱，最后进入FID； 载气三将定量环1中的样气带入总烃柱，然 后进入FID；
十四通阀状态一 十四通阀状态二
标准气体图谱
VOCs及非甲烷总烃系统 技术培训
VOCs及非甲烷总烃的定义
非甲烷总烃、VOCs、TVOC的区分
非甲烷总烃、VOCs、TVOC的区分在学习过程中，往往会被非甲烷总烃、VOCs、TVOC等混淆，该如何区分呢？从定义出发：根据之前通俗/较统一说法，概括如下：1、VOC是挥发性有机化合物(volatile organic compounds)的英文缩写。
普通意义上的VOC 就是指挥发性有机物，只说明什么是挥发性有机物，或者是在什么条件下是挥发性有机物;但是环保意义上的定义是指活泼的一类挥发性有机物，即会产生危害的那一类挥发性有机物。
环保意义上说，挥发和参加大气光化学反应这两点是十分重要的，不挥发或不参加大气光化学反应就不构成危害（与VOCs同）。
2、非甲烷总烃又称非甲烷烃。
根据《大气污染物综合排放标准》(GB16297－1996)以及《大气污染物排放标准详解》，非甲烷总烃指除甲烷以外所有碳氢化合物的总称，主要包括烷烃、烯烃、芳香烃和含氧烃等组分，实际上是指具有C2－C12的烃类物质。
《固定污染源排气中非甲烷总烃的测定—气相色谱法》(HJ/T38－1999)将非甲烷总烃定义为“除甲烷以外的碳氢化合物( 其中主要是C2－C8) 的总称”。
烃类物质在通常条件下，除甲烷外多以液态或固态存在。
随着时间推移，非甲烷总烃按照近几年标准中《固定污染源废气总烃、甲烷和非甲烷总烃的测定气相色谱法》（HJ38—2017）、《环境空气总烃、甲烷和非甲烷总烃的测定气相色谱法》（HJ604—2017）对于总烃与非甲烷总烃的定义均是在标准规定的测定条件下，在气相色谱仪的氢火焰离子化检测器（FID）上有响应的气态有机化合物的总和，从总烃中扣除甲烷以后其他气态有机化合物的总和即为非甲烷总烃。
3、挥发性有机物定义相对较复杂，根据世界卫生组织（WTO，1989）对挥发性有机物的定义为：熔点低于室温而沸点在50℃~260℃的挥发性有机化合物的总称，美国联邦环保署EPA将VOCs定义为：室内常温常压下即可挥发的有机化合物，在我国的《合成革与人造革工业污染物排放标准》（GB21902—2008）中挥发性有机化合物是指常压下沸点低于250℃，或者能够以气态分子的形态排放到空气中的所有有机化合物（不包括甲烷），在《石油炼制工业污染物排放标准》（GB31570—2015）中挥发性有机物是指参与大气光化学反应的有机化合物，或者根据规定的方法测量或核算确定的有机化合物。
环境治理中非甲烷总烃与挥发性有机物的关系
ECOLOGY区域治理环境治理中非甲烷总烃与挥发性有机物的关系曹玉兰1,2，韩颖1,31.南京市江北新区管理委员会生态环境和水务局；2.南京市江北新区环境执法局；3.南京市江北新区产业投资集团有限公司近年来，为促进环境质量改善，各地纷纷出台相关政策进一步规范挥发性有机物（VOCs）污染防治管理和有效削减挥发性有机物（VOCs）排放总量，VOCS专项整治工作得到加强，各种VOCS治理工程也在逐步实施中。
在实际管理中因为部分广泛应用于环境管理中的排放标准中并没有给出VOCS的排放限值，常用非甲烷总烃（NMHC）来表征。
目前环境管理中，一般认为非甲烷总烃（NMHC）可以在一定程度上表征大气中挥发性有机物（VOCS）的污染状况。
但非甲烷总烃（NMHC）与挥发性有机物（VOCs）之间的具体关系如何，实际工作中时常会产生各种疑惑。
本文从非甲烷总烃（NMHC）与挥发性有机物（VOCs）的定义、分析方法、评价标准等角度详细比较了NMHC和VOCS，为人们更清晰地认识NMHC和VOCS之间的关系提供参考。
一、定义（一）挥发性有机物（VOCs）的定义VOCS在国内外还没有统一的定义，目前比较主流的定义有3种：第一种定义为熔点比室温低时，沸点达到50-260℃之间时，所挥发的有机化合物统一称之为VOCS，此定义是世界卫生组织给出的；第二定义为美国联邦环保署(EPA)给出的在大气光化学反应时任何参加反应的碳化合物，但是不包含CO、CO2、H2CO3，此外金属碳化物和金属碳酸盐以及碳酸铵也除外；第三种定义的标准比较广泛，是由国家和地方进行定义的，参与大气光化学反应的有机化合物，或者相关规定过的有机化合物，可以参考《挥发性有机物无组织排放控制标准》（GB37822-2019）[1]、江苏省《化学工业挥发性有机物排放标准》（DB32/3151-2016）[8]、合成树脂工业污染物排放标准》（GB31572-2015）[12]中定义，依据规定方法测量确定的或者参与大气光化学反应的有机化合物。
什么是VOCs、TVOC、非甲烷总烃
什么是VOCs、TVOC、非甲烷总烃挥发性有机物（VOCs）：参与大气光化学反应的有机化合物，或者根据有关规定确定的有机化合物。
在表征VOCs总体排放情况时，根据行业特征和环境管理要求，可采用总挥发性有机物（以TVOC表示）、非甲烷总烃（以NMHC表示）作为污染物控制项目。
总挥发性有机物（TVOC）：采用规定的监测方法，对废气中的单项VOCs物质进行测量，加和得到VOCs物质的总量，以单项VOCs物质的质量浓度之和计。
实际工作中，应按预期分析结果，对占总量90%以上的单项VOCs物质进行测量，加和得出。
非甲烷总烃（NMHC）：采用规定的监测方法，氢火焰离子化检测器有响应的除甲烷外的气态有机化合物的总和，以碳的质量浓度计。
一、VOCs重点排放行业VOCs来源以移动源、生活源和工业固定源排放为主，移动源包括本地机动车、油品储运销、非道路机械、铁路内燃机车等；生活源包括居民生活溶剂使用、建筑涂装、餐饮及汽修等服务型行业等；工业点源（溶剂使用行业）包括石化、包装印刷、汽车制造、家具制造、化学品制造等。
石化行业：石油炼制、有机化学品、合成树脂、合成纤维、合成橡胶等行业；化工行业：制药、农药、涂料、油墨、胶粘剂、橡胶和塑料制品等行业；工业涂装行业：汽车、家具、集装箱、电子产品、工程机械等行业；包装印刷行业：塑料软包装印刷、印铁制罐等；油品储运销：汽油（含乙醇汽油）、石脑油、煤油（含航空煤油）以及原油等。
二、重点控制的VOCs物质三、当前VOCs治理存在的主要问题1、源头控制力度不足。
有机溶剂等含VOCs原辅材料的使用是VOCs重要排放来源，由于思想认识不到位、政策激励不足、投入成本高等原因，目前低VOCs含量原辅材料源头替代措施明显不足。
据统计，我国工业涂料中水性、粉末等低VOCs含量涂料的使用比例不足20%，低于欧美等发达国家40%-60%的水平。
2、无组织排放问题突出。
VOCs挥发性强，涉及行业广，产排污环节多，无组织排放特征明显。
如何区分非甲烷总烃(NMHC)与挥发性有机物(VOC)
如何区分非甲烷总烃（NMHC）与挥发性有机物（VOC）大气污染对人类及其生存环境造成的危害与影响，已逐渐为人们所认识，我国环境保护主管部门也制定了相应大气污染物的专项排放标准，挥发性有机物（VOC）排放标准就是其中一个。
《大气污染物综合排放标准》国标16297中对非甲烷总烃最高允许排放浓度和最高允许排放速率制定了限值，未对挥发性有机物（VOC）制定限制。
随着全国打响大气污染防治“攻坚战”，各地也出台了挥发性有机物的地方标准，用于区分非甲烷总烃和挥发性有机物。
那么，非甲烷总烃与挥发性有机物有哪些联系呢，下面通过两者的定义、危害、监测方法等方面了解一下。
非甲烷总烃（NMHC）定义为从总烃测定结果中扣除甲烷后剩余值，而总烃是指在规定条件下在气相色谱氢火焰离子化检测器上产生响应的气态有机物总和。
按通常理解，非甲烷总烃是指除甲烷以外的所有可挥发的碳氢化合物(其中主要是C2~C8)。
大气中的非甲烷总烃超过一定浓度，除直接对人体健康有害外，在一定条件下经日光照射还能产生光化学烟雾，对环境和人类造成危害。
监测环境空气和工业废气中的非甲烷总烃有许多方法，但多数国家采用气相色谱法，用双柱双氢火焰离子化检测器气相色谱法分别测出总烃和甲烷的含量，两者之差为非甲烷总烃的含量，在规定的条件下所测得的非甲烷总烃是于气相色谱氢火焰离子化检测器有明显响应的除甲烷外碳氢化合物总量，以碳计。
VOC是挥发性有机化合物(volatileorganiccompounds)的英文缩写，普通意义上的VOC就是指挥发性有机物，但是环保意义上的定义是指活泼的一类挥发性有机物，即会产生危害的挥发性有机物。
VOC即挥发性有机化合物，对人体健康有巨大影响，当居室中的VOC达到一定浓度时，短时间内人们会感到头痛、恶心、呕吐、乏力等，严重时会出现抽搐、昏迷，并会伤害到人的肝脏、肾脏、大脑和神经系统，造成记忆力减退等严重后果，VOC也是参加大气光化学反应的有机化合物。

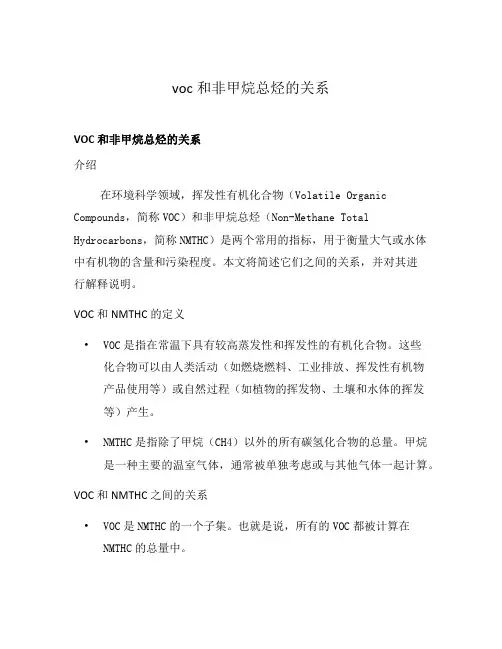

voc和非甲烷总烃的关系
voc和非甲烷总烃的关系VOC和非甲烷总烃的关系介绍在环境科学领域，挥发性有机化合物（Volatile Organic Compounds，简称VOC）和非甲烷总烃（Non-Methane Total Hydrocarbons，简称NMTHC）是两个常用的指标，用于衡量大气或水体中有机物的含量和污染程度。
本文将简述它们之间的关系，并对其进行解释说明。
VOC和NMTHC的定义•VOC是指在常温下具有较高蒸发性和挥发性的有机化合物。
这些化合物可以由人类活动（如燃烧燃料、工业排放、挥发性有机物产品使用等）或自然过程（如植物的挥发物、土壤和水体的挥发等）产生。
•NMTHC是指除了甲烷（CH4）以外的所有碳氢化合物的总量。
甲烷是一种主要的温室气体，通常被单独考虑或与其他气体一起计算。
VOC和NMTHC之间的关系•VOC是NMTHC的一个子集。
也就是说，所有的VOC都被计算在NMTHC的总量中。
•VOC通常被认为是对环境和人类健康有害的有机物的一个指标。
因此，对VOC的监测和控制是减少空气和水体污染的重要措施之一。
•NMTHC的测量包括了VOC以外的碳氢化合物，如乙烷、丙烷、丁烷等。
这些化合物通常来自于自然源（如湿地、植物排放）或人类活动（如化石燃料燃烧、工业排放）。
•NMTHC的测量可以用于评估大气中碳氢化合物的总排放量和来源。
总结VOC和NMTHC是衡量环境污染程度和有机物含量的指标。
VOC是NMTHC的一个子集，通常被认为是对人类健康和环境有害的有机物的一个指示。
而NMTHC包括了所有除甲烷以外的碳氢化合物，用于评估大气中的总排放量和来源。
对这两个指标的监测和控制，对于保护环境和人类健康非常重要。
VOC和NMTHC的测量方法•VOC和NMTHC的测量通常采用气相色谱-质谱法（GasChromatography-Mass Spectrometry，GC-MS）等仪器分析方法。
这些方法能够准确地检测出不同种类的有机化合物，并计算出它们的浓度值。
非甲烷总烃和vocs的关系
非甲烷总烃和vocs的关系1、vocs是挥发性有机化合物的英文缩写。
关于vocs的定义较多，从环保意义上来讲，是指那些在常温常压下可挥发的并产生危害的有机物。
2、非甲烷总烃简写nmhc，是指除甲烷之外的可挥发碳氢化合物。
简言之，vocs包含了非甲烷总烃，voc适用于所有的挥发性有机化合物，而非甲烷总烃往往只适用于石化行业。
vocs和非甲烷总烃是两个不同的概念。
二者并不是包含和被包含的关系！并不是所有的非甲烷总烃都是vocs。
vocs：挥发性有机物，常用vocs则表示，它就是volatile organic compounds三个词第一个字母的简写，总挥发性有机物有时也用tvoc去则表示。
根据世界卫生组织（who）的定义，vocs（volatile organic compounds）是在常温下，沸点50℃至℃的各种有机化合物。
在我国，vocs是指常温下饱和蒸汽压大于70 pa、常压下沸点在℃以下的有机化合物，或在20℃条件下，蒸汽压大于或者等于10 pa且具有挥发性的全部有机化合物。
通常分成非甲烷碳氢化合物（缩写nmhcs）、含氧有机化合物、卤代烃、含氮有机化合物、含硫有机化合物等几大类。
vocs参予大气环境中臭氧和二次气溶胶的构成，其对区域性大气臭氧污染、pm2.5污染具备关键的影响。
大多数vocs具备令人呼吸困难的特殊气味，并具备毒性、刺激性、致畸性和致癌作用，特别就是苯、甲苯及甲醛等对人体身心健康可以导致非常大的危害。
vocs就是引致城市灰霾和光化学烟雾的关键前体物，主要源于煤化工、石油化工、燃料涂料生产、溶剂生产与采用等过程。
非甲烷总烃：按现行国标（hj-），非甲烷总烃（nmhc）定义为从总烃测定结果中扣除甲烷后剩余值，而总烃是指在规定条件下在气相色谱氢火焰离子化检测器上产生响应的气态有机物总和。
按通常理解，nmhc是指除甲烷以外的所有可挥发的碳氢化合物（其中主要是c2～c8）。
但这种理解不具备实际可操作性，不能作为nmhc的定义。
喷漆烘干过程非甲烷总烃挥发比例
在日常生活中，我们经常会接触到喷漆产品，比如汽车、家具、工艺品等。
喷漆是一种常见的表面涂装工艺，它能够为物体表面提供美观的外观，同时保护物体不受外界环境的侵蚀。
然而，喷漆过程中可能会产生挥发性有机化合物（VOCs），其中非甲烷总烃是VOCs中的重要组成部分。
喷漆烘干过程中的非甲烷总烃挥发比例成为了一个受到关注的问题。
1. 喷漆烘干过程中的非甲烷总烃喷漆烘干过程中产生的非甲烷总烃是指在烘干过程中释放到大气中的各种有机化合物，它们不仅会对环境造成污染，还可能对人体健康造成危害。
非甲烷总烃主要来自喷漆产品中挥发的有机物质，比如苯、甲苯、二甲苯等。
这些物质在烘干过程中会迅速挥发出去，形成有害气体。
2. 非甲烷总烃挥发比例的影响因素非甲烷总烃挥发比例受到多种因素的影响，比如喷漆产品的成分、烘干温度、湿度、通风情况等。
不同类型的喷漆产品在烘干过程中释放非甲烷总烃的速度和量都会有所不同。
烘干温度和湿度对非甲烷总烃的挥发率也有很大的影响，通风情况良好的环境下，非甲烷总烃的挥发比例会相对较低。
针对喷漆烘干过程中的非甲烷总烃挥发比例较高的问题，可以采取一些措施来降低挥发比例。
选择低挥发性的喷漆产品，这样可以减少喷漆烘干过程中VOCs的释放。
控制烘干温度和湿度，尽量使其在有利于减少非甲烷总烃挥发的范围内。
改善通风设施，增加通风量，也能有效降低非甲烷总烃的挥发比例。
4. 个人观点和理解在喷漆烘干过程中，非甲烷总烃的挥发比例是一个需要引起重视的问题。
针对这一问题，我认为可以从多个方面入手，采取一系列有效的措施来降低挥发比例。
除了产品本身的选择外，控制环境条件和改善通风设施同样重要，只有综合考虑才能有效降低非甲烷总烃的挥发比例，减少对环境和人体的影响。
总结喷漆烘干过程中的非甲烷总烃挥发比例是一个与环境保护和人体健康息息相关的问题。
只有充分认识到其重要性，采取相应的措施进行改善，才能更好地保护环境，减少有害物质对人体的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VOCs与非甲烷总烃1、定义VOC是挥发性有机化合物(volatile organic compounds)的英文缩写。
其定义有好几种：世界卫生组织(WHO,1989)对总挥发性有机化合物（TVOC）的定义为，熔点低于室温而沸点在50～260℃之间的挥发性有机化合物的总称。
国标《室内装饰装修材料内墙涂料中有害物质限量》中VOC含量的定义是：“涂料中总挥发物含量扣减水分含量，即为涂料中挥发性有机化合物含量。
”美国ASTM D3960-98标准将VOC定义为任何能参加大气光化学反应的有机化合物。
美国联邦环保署(EPA)的定义：挥发性有机化合物是除CO、CO2、H2CO3、金属碳化物、金属碳酸盐和碳酸铵外，任何参加大气光化学反应的碳化合物。
炼油与石油化学工业大气污染物排放标准DB11/ 447-2007定义为在20℃条件下蒸气压大于或等于0.01 kPa，或者特定适用条件下具有相应挥发性的全部有机化合物的统称室内空气质量标准GB/T18883-2002总挥发性有机化合物定义为：利用T enax GC或Tenax TA采样，非极性色谱柱（极性指数小于<=3）进行分析，保留时间在正己烷和正十六烷之间的挥发性有机化合物。
VOC的定义分为二类，一类是普通意义上的VOC定义，只说明什么是挥发性有机物，或者是在什么条件下是挥发性有机物；另一类是环保意义上的定义，也就是说，是活泼的那一类挥发性有机物，即会产生危害的那一类挥发性有机物。
我们通常参考世界卫生组织中的定义。
非甲烷总烃（NMHC）指除甲烷以外的碳氢化合物C其中主要是（C2～C8）的总称。
（也有资料指C2-C12），在规定的条件下所测得的NMHC是于气相色谱氢火焰离子化检测器有明显响应的除甲烷外碳氢化合物总量，以碳计。
非甲烷总烃主要包括烷烃、烯烃、芳香烃和含氧烃等组分。
烃类物质在通常条件下，除甲烷基化为气体外多以液态或固态存在，并依据其分子师大小结构形式的差别具有不同的蒸气压，因而作为大气污染物质非甲烷总烃，实际上是指具有C2-C12的烃类物质。
2、分析方法：VOC：2．1空气和废气监测分析方法(四)中《固体吸附热脱附气相色谱-质谱法》或《用采样罐采样气相色谱-质谱法》2．2 ISO 16017-1 Indoor, ambient and workplace air -- Sampling and analysis of volatile organic compounds by sorbent tube/thermal desorption/capillary gas chromatography 2．3参考民用建筑工程室内环境污染控制规范GB 50325-2001附录E：室内空气中总挥发性有机化合物(TVOC)的测定非甲烷总烃（NMHC）2．4空气和废气监测分析方法(四)中《总烃和非甲烷总烃测定方法一》《总烃和非甲烷总烃测定方法二》《气相色谱法测定非甲烷烃》2.5固定污染源排气中非甲烷总烃的测定气相色谱法HJ/T38-1999两者分析方法中各有侧重，VOC常用的方法是吸附剂吸附，因为吸附剂的选择性，所以没有一种吸附剂是适用于所有VOC，而GB 50325-2001附录E选择的tenax，有较广的吸附范围和较强的吸附能力。
VOC另一种方法是直接用罐采样，在实验室里用通过冷阱冷凝-快速加热解析，进样，这种方法理论上可达到无损采样，对仪器设备要求较高。
非甲烷总烃一般采用直接进样，通过做出总烃再减甲烷得出结果，不过在空气和废气监测分析方法(四)中第三种方法《气相色谱法测定非甲烷烃》也是通过吸附剂吸附-解析，再通过折算得非甲烷总烃。
可见由于实验的操作不同，会决定所测量的VOC和NMHC的范围。
节选：IntroductionHydrocarbon emissions can be reported in a variety of styles depending on the en d use of the emission estimates and the measurement technique used in the under lying data. Not all emissions are measured for all engines, so a conversion from th e most common measurement type to others is needed to supply an estimate in te rms required by the user.Most hydrocarbon emissions data from mobile sources is measured as total hydroc arbon (THC). THC is the measured hydrocarbon emissions using a Flame Ionizatio n Detector (FID) calibrated with propane. The FID is assumed to respond to all hy drocarbons identically as it responds to propane in determining the concentration of carbon atoms in a gas sample. Most hydrocarbons respond nearly identically as p ropane with notable exceptions being oxygenated hydrocarbons such as alcohols a nd aldehydes commonly found in engine exhaust.Because alcohols and especially aldehydes are chemically reactive and therefore oz one-forming hydrocarbons, the California Air Resources Board defined a measurem ent that adds the THC and the oxygenated components into a new measurement c alled total organic gas (TOG).[1] The oxygenated components are measured by collecting aldehydes on dinitro- p henylhydrazine impregnated filter traps and alcohols in chilled water impingers. The aldehydes and alcohols are extracted and measured using chromatography to dete rmine emission rates. Each mole of aldehydes and alcohols is added by weight as formaldehyde and methanol.Methane is an organic gas that is orders of magnitude less reactive than other hyd rocarbons, so it is often excluded from emission estimations. The methane is meas ured by chromatographically separating the methane from the THC and analyzing t he concentrations using a FID calibrated specifically for methane. The methane emi ssions are subtracted from the THC and TOG emission estimations to produce a n onmethane hydrocarbon (NMHC) and a nonmethane organic gas (NMOG) emission estimate. Some newer instruments can measure the NMHC directly however leadi ng to lower uncertainty.Some hydrocarbons are less ozone-forming than other hydrocarbons, so EPA has officially excluded them from the definition of regulated hydrocarbons called volatile organic compounds (VOC). This definition excludes methane, ethane, acetone, and compounds not commonly found in large quantities in engine exhaust like chlorohyd rocarbons from consideration as VOC. For this work, the definition of VOC is the r esult of subtracting methane and ethane from the TOG emission estimates. Althoug h acetone is not subtracted, it is present in smaller quantities compared to methan e and ethane, and will have a negligible effect on the results.。
