变电站设备巡视检查内容和技术标准
35KV变电站巡视检查制度
35KV变电站巡视检查制度
是为了确保变电站设备运行安全、稳定和正常的制度和规定。
1.巡视检查周期：根据变电站的运行情况和要求，确定巡视检查的周期，一般为每季度或半年一次。
2.巡视检查内容：
- 设备运行状态：对变电站内各种设备的运行状态、温度、振动等参数进行检查，发现异常情况及时处理。
- 线路巡视：对变电站所属的输电线路进行巡视检查，包括线路的杆塔、导线、避雷器等设施的运行状况。
- 安全设施检查：检查变电站内的火灾报警器、门窗、防盗设备等安全设施的运行状况。
- 维护保养记录：记录设备的维护保养情况，包括维修、更换和加注油脂等情况。
3.巡视检查人员：由变电站的运维人员和相关部门的工程师组成巡视检查组，人员需要具备相关的技术知识和经验。
4.巡视检查记录：对巡视检查的结果进行记录，包括设备的运行情况、存在的问题和处理情况等。
记录应该详细、准确，并且能够保存一段时间。
5.问题处理和整改：对巡视检查中发现的问题要及时进行处理和整改，确保设备的正常运行。
6.巡视检查报告：根据巡视检查的结果撰写巡视检查报告，报告包括设备的运行情况、存在的问题和处理情况等，报告需要上报相关部门进行备案。
7.追溯和监督：对巡视检查的情况进行追溯和监督，确保巡视检查制度的执行和效果。
如有问题，及时进行整改和改进。
总之，35KV变电站巡视检查制度是为了确保变电站设备运行安全、稳定和正常的一套规定和制度，通过巡视检查、问题处理和整改、巡视检查报告等环节，保障变电站设备的正常运行。
精选变电站设备巡视检查方案
《变电站设备巡视检查方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。
为了确保变电站设备的正常运行，及时发现和排除潜在的故障隐患，提高供电可靠性，特制定本变电站设备巡视检查方案。
二、施工步骤1. 准备阶段（1）组织巡视检查人员进行培训，熟悉变电站设备的结构、性能、操作方法和巡视检查要点。
（2）准备好巡视检查所需的工具和设备，如望远镜、红外测温仪、万用表、绝缘杆等。
（3）制定巡视检查路线图，明确各个设备的巡视检查顺序和重点部位。
2. 巡视检查阶段（1）外观检查对变电站设备的外观进行全面检查，包括设备的外壳、铭牌、接线端子、绝缘子等。
检查设备外壳是否有变形、锈蚀、破损等情况；铭牌是否清晰、完整；接线端子是否紧固、无松动；绝缘子是否清洁、无裂纹、无放电痕迹。
（2）温度检查使用红外测温仪对变电站设备的关键部位进行温度测量，如变压器的绕组、铁芯、套管，断路器的触头、引线等。
检查设备的温度是否在正常范围内，是否存在过热现象。
（3）声音检查通过听设备运行时的声音，判断设备是否正常。
如变压器是否有异常的嗡嗡声、放电声；断路器是否有异常的合闸声、跳闸声等。
（4）气味检查检查变电站设备是否有异常的气味，如烧焦味、臭味等。
如果发现异常气味，应及时查找原因并采取相应的措施。
（5）仪表检查检查变电站设备的仪表指示是否正常，如电压表、电流表、功率表等。
检查仪表的读数是否在正常范围内，是否存在异常波动。
（6）操作机构检查对断路器、隔离开关等设备的操作机构进行检查，检查操作机构是否灵活、可靠，是否存在卡涩、拒动等情况。
（7）接地装置检查检查变电站设备的接地装置是否良好，接地电阻是否符合要求。
检查接地引下线是否紧固、无松动，接地标志是否清晰、完整。
3. 记录和报告阶段（1）巡视检查人员应认真填写巡视检查记录，记录设备的运行状态、发现的问题和处理情况。
（2）对发现的重大问题或隐患，应及时向上级领导和相关部门报告，并采取相应的措施进行处理。
变电站设备巡视检查制度范文
变电站设备巡视检查制度范文一、前言变电站作为电力系统的重要组成部分，承担着输电、变压、配电等重要功能。
为了确保变电站设备的安全稳定运行，制定一套科学、合理的巡视检查制度是非常有必要的。
本文将围绕变电站设备巡视检查制度的内容、步骤和要求进行详细介绍，以期为相关人员提供参考。
二、内容1. 制度目的变电站设备巡视检查制度的目的在于及时发现设备故障、隐患和异常情况，采取相应的措施进行修复和处置，确保设备的安全稳定运行，提高供电可靠性和服务质量。
2. 巡视检查的范围巡视检查的范围主要包括变电站的主变压器、开关设备、电缆线路、继电保护装置、避雷器、接地装置等设备，以及相关的配套设施和周边环境。
3. 巡视检查的步骤（1）准备阶段：巡视检查前，巡视人员需要充分了解变电站的基本情况和设备特点，查阅相关资料和记录，制定巡视计划和安排。
（2）巡视实施阶段：按照巡视计划和安排，巡视人员分组进入变电站进行现场检查。
检查时，要认真仔细、全面细致地查看设备的运行状态、操作情况、进线进气情况等。
（3）问题记录与整改阶段：巡视人员将发现的问题和异常情况进行记录和分类整理，及时整理成巡视报告，并提出相应的整改和处理意见。
（4）整改和处理阶段：根据巡视报告中的问题，进行相应的整改和处理工作，并制定相应的整改措施和时间表，确保问题的彻底解决和消除。
4. 巡视检查的要求（1）安全第一：巡视检查过程中，要始终将安全放在首位，严格遵守操作规程和安全操作要求，严禁随意触碰设备和电缆线路。
（2）细心认真：巡视人员要充分发挥观察力和细心程度，仔细检查设备的绝缘状况、连接状态、运行指示等，发现任何异常情况要及时记录和报告。
（3）规范操作：巡视人员要按照操作规程和相关要求进行巡视检查，不得擅自更改设备的运行参数和设置，确保检查的准确性和有效性。
（4）记录完整：巡视人员要认真填写巡视记录表，记录检查的设备、时间、地点、问题和处理意见等内容，确保记录完整、准确和可追溯。
变电站巡视内容及要点
气象突变（如大风、大雾、大雪、冰雹、 3 寒潮、沙尘暴等）时；
3、特殊巡视
4 雷雨季节特别是雷雨后； 5 高温季节、高温负荷期间；
变压器过负荷或过电压运行，变压器异常运 6 行时（每小时至少一次）。
变压器巡视
由于变压器铁芯是由一片片硅钢片叠成，所以片与片间存 在间隙。
1、正常巡视
引线连接
1、开关引线及线夹压接牢固、 接触良好，无发热变色现象 2、夜间熄灯查看无发红发热现 象（测温仪） 3、雨雪天检查引线、线夹时， 对比有无积雪融化、水蒸气现 象以便检查是否发热。（测温 仪） 4、检查高处的引线有无断股、 烧伤痕迹，可使用望远镜。
1、正常巡视
气室压力
1、开关SF6压力表 指示正常，压力值应 与环境温度相对应。 2、开关本体周围无 刺激性气味及其他异 味、异声。
2023最新整理收集 do something
变电站巡视 内容及要点
变压器巡视 开关电器巡视
Contents
电流、电压互感器巡视 母线巡视 避雷器巡视 电容器巡视 保护及自动装置的巡视
变压器巡视
铁心
导磁作用
油箱
储油 是变压器的外壳
线圈
变压器
导电作用.
油枕
储油及补油 保证油箱内充满油
变压器巡视
呼吸器
口熔焊等，应立即采取停电或带电作业处理。
电流互感器巡视
正汇常控巡柜视
操作或跳闸后 1、外观完整无损 ； 2、金属部位无锈蚀 ，器 身外涂漆层清洁、无爆皮
雷雨季节雷击后 掉漆；
重原闸因装置是否正确动作3完 老,、整化如绝，迹不缘无象正套裂。确管纹, 表应、面查放应明电清痕洁迹、、

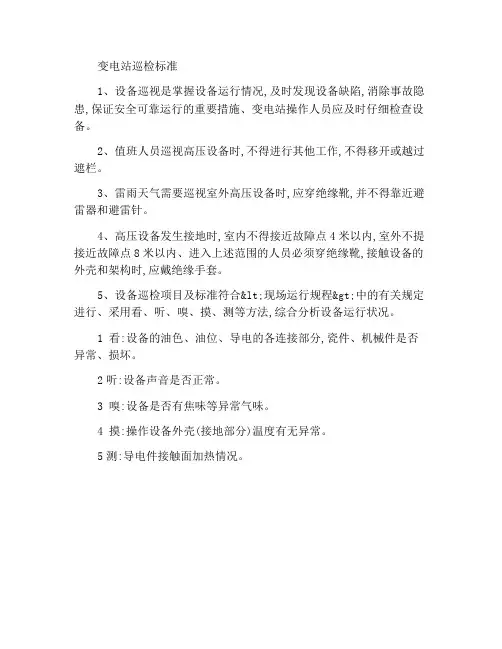

变电站巡视检查工作标准
变电站巡检标准
1、设备巡视是掌握设备运行情况,及时发现设备缺陷,消除事故隐患,保证安全可靠运行的重要措施、变电站操作人员应及时仔细检查设备。
2、值班人员巡视高压设备时,不得进行其他工作,不得移开或越过遮栏。
3、雷雨天气需要巡视室外高压设备时,应穿绝缘靴,并不得靠近避雷器和避雷针。
4、高压设备发生接地时,室内不得接近故障点4米以内,室外不提接近故障点8米以内、进入上述范围的人员必须穿绝缘靴,接触设备的外壳和架构时,应戴绝缘手套。
5、设备巡检项目及标准符合<现场运行规程>中的有关规定进行、采用看、听、嗅、摸、测等方法,综合分析设备运行状况。
1 看:设备的油色、油位、导电的各连接部分,瓷件、机械件是否异常、损坏。
2听:设备声音是否正常。
3 嗅:设备是否有焦味等异常气味。
4 摸:操作设备外壳(接地部分)温度有无异常。
5测:导电件接触面加热情况。
变电站设备巡视检查内容和技术标准
1、断路器分、合位置指示不正确，应检查机构及指示灯，进行调整或更换.
2、真空灭弧室出现异常应更换真空炮。
3、引线接触部分过热，应紧固螺栓，并处理接触面，尺度不适中，应进行调整。
4、油位不适中，应进行放油或补油，油色不正常,应进行试验分析原因,更换。
9、检查室外端子箱内应无受潮，有无锈蚀现象，接线端子无积灰、完好，端子标号、二次线标号应齐全、完好，屏蔽线可靠接地。
七、
避雷器
1、检查绝缘是否清洁,无裂纹、破损，无放电痕迹。
1、瓷套不清洁应擦拭,有损伤、严重放电经试验不合格或破损进行更换。
2、接头出现松动紧固螺栓并处理接触面,引线不适中进行调整,断股更换。
5、有锈蚀应进行防腐刷漆，有鸟巢及杂草进行清理.
6、接地断裂进行重新焊接。
7、带有接地刀闸的联锁不完好，刀闸合闸同期,合入深度和开口角度不符合规定应调整机构或检修电气回路，必要时更换元器件。
2、检查接头、接点接触是否良好，无螺丝断裂松动，无严重发热、变形现象。
3、检查引线应无松动、严重摆动或损伤断股等现象。
5、避雷器的放电计数器指示数是否有变化，计数器内部是否有积水。
八、
母线
1、检查母线接头有无发热，运行中母线接头温度不超过70℃。
1、母线接头温度超过70℃应紧固螺栓并处理接触面.
2、接地装置连接扁铁锈蚀进行防腐，断裂重新焊接，并作防腐.
3、相色漆脱落重新刷涂,母线金具损坏更换，缺失销子等不齐Байду номын сангаас绝缘子不清洁清扫.
1）各冷却器的手感温度是否相近，风扇运转是否正常.
2）吸湿器是否完好，吸附剂是否干燥。
3）引线、电缆、母线有无发热现象.
变电所设备巡视检查制度
变电所设备巡视检查制度一、前言为了保障电力系统设备的正常运行，避免因设备故障而导致的停电事故，变电所设备需要进行定期巡视检查。
本文档旨在规范变电所设备巡视检查制度，确保巡视检查工作的高效、准确和可靠。
二、巡视检查的工作内容变电所设备巡视检查的工作内容包括：1. 工艺设备的检查工艺设备是指变电所开关、隔离开关、断路器、变压器等主要设备。
巡视检查的重点应放在这些设备上，检查内容包括：•设备的运行状态：检查设备的运行指示灯、压力表等参数是否正常。
•设备的输入输出电流电压：检查电流电压是否稳定，是否符合设计标准。
•设备的接线：检查设备接线是否妥善，防止接错或短路等故障。
•设备的温度：检查设备运行时间是否过长，是否有过热现象。
2. 辅助设备的检查辅助设备是指变电所气压、温度、湿度等环境设备和照明、继电保护、通讯等配套设备。
巡视检查的内容包括：•环境设备的监测：检查气压、温度、湿度等环境参数是否正常。
•照明设备：检查变电所内外照明是否正常，是否有损坏或灯泡熄灭现象。
•继电保护设备：检查继电保护设备是否处于正常设置状态，是否能够有效地对设备进行保护。
•通讯设备：检查通讯设备是否正常，是否能够正常交互数据。
三、巡视检查的时间和频率变电所设备巡视检查时间和频率应根据变电所设备的运行状态、环境条件和巡视检查工作的难度来制定。
一般来说，巡视检查应每周或每月进行一次，特别重要的设备应每日进行检查。
四、巡视检查的人员变电所设备巡视检查的人员应是具有一定专业技能和经验的工作人员。
巡视检查人员应当按照规定的时间和频率到设备现场进行巡视检查，发现异常情况应及时上报。
五、故障处理和记录发现设备故障或异常情况时，巡视检查人员应及时向上级汇报，并按照故障处理流程进行处理，确保设备及时得到维修或更换。
巡视检查过程中需要有相应的记录。
巡视检查人员应对巡视检查情况及时做出书面记录，以备后续管理分析、研究等需要。
六、结论变电所设备是电力系统中重要的设备之一。
变电站设备巡视检查制度范本（二篇）
变电站设备巡视检查制度范本第一章绪论第一条目的与意义为了加强对变电站设备的巡视检查、提高设备运行的安全可靠性，制定本制度。
本制度的目的在于规范变电站设备的巡视检查工作，保证设备的正常运行，提高设备的故障排除能力，确保电力系统的正常运行。
第二条适用范围本制度适用于所有变电站设备的巡视检查工作，包括变电站主变压器、断路器、隔离开关、电缆、电动机、电容器等设备的巡视检查。
第三条工作原则1. 安全第一原则：保证巡视检查过程中的安全；2. 预防为主原则：及时发现并排除潜在故障隐患；3. 全面细致原则：对所有设备进行全面细致的巡视检查；4. 及时准确原则：及时了解设备运行情况，准确判断设备健康状况。
第二章巡视检查内容第四条巡视检查项目根据设备的不同类型和运行特点，设置相应的巡视检查项目，包括但不限于以下内容：1. 外观检查：检查设备外观是否完好、无松动、变形、裂纹等现象；2. 温度检查：测量设备表面温度，判断设备是否存在过热现象；3. 油液检查：检查设备油液的油位、油质、油温等参数；4. 运行状态检查：观察设备运行状态，如噪声、振动等情况；5. 电气参数检查：测量设备的电流、电压、电阻等参数；6. 绝缘状态检查：检查设备绝缘状态，包括绝缘子、绝缘电阻等；7. 连接状态检查：检查设备连接端子的紧固情况；8. 防雷装置检查：检查设备的防雷装置是否正常；9. 防火防爆设施检查：检查设备的防火防爆设施是否完好；10. 其他设备运行情况检查。
第五条巡视检查频率根据设备的运行情况和重要性，确定巡视检查的频率。
一般来说，设备巡视检查的频率应不超过一个月，并根据实际情况进行调整。
第六条巡视检查记录对每次巡视检查的结果进行详细记录，包括设备的运行情况、检查发现的问题及处理情况等。
并及时将记录上报至相关部门。
第三章巡视检查流程第七条巡视检查组成巡视检查由设备管理人员和操作人员组成，设备管理人员负责组织和监督巡视检查工作，操作人员负责具体巡视检查工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10、弹簧储能机构应储能正常，指示正确，开关在合闸状态，弹簧应在储能状态，分、合闸无拒动现象；电动机构无卡滞现象；各部机构润滑良好。
11、机构箱、接线箱应密封严密，有无锈蚀现象，箱内二次线屏蔽层应接地。
12、机构箱内加热器是否正常。
13、真空断路器的FS6压力值不低于。
4、检查机构箱、接线箱应密封严密，有无锈蚀现象，箱内二次线屏蔽层应接地。
5、检查隔离开关无锈蚀，无鸟巢及杂草。
6、检查接地良好。
7、带有接地刀闸的联锁应完好。
8、刀闸合闸同期，合入深度和开口角度符合规定，无拒动现象
四、
成套开关柜
1、柜体封闭良好，接地牢固可靠。
1、柜内照明、加热器、储能回路不正常，应检修电气回路及机构，若元件损坏进行更换。
9）变压器室的门、窗、照明是否完好，房屋是否漏水，温度是否正常，通风设备是否完好。
10）风扇运行正常，无停转或异常振动，当上层油温65℃、绕组温度80℃时应启动；如未启动，应将切换开关切至手动启动风扇。
11）消防设施是否齐全完好。
现场规程中根据变压器的结构特点补充检查的其他项目
二、
断路器
（少油、真空、FS6）
2、联锁位置不正确，接触不好，二次连接插件接触不好，手车式柜“五防” 联锁齐全位置正确，接触良好，固定无松动应调整机构或检修电气回路，必要时更换元器件。
3、隔离触头接触不好，应进行调整手车或刀闸机械位置。
2、柜内照明、加热器、储能回路正常完好。
3、联锁位置正确，接触良好，二次连接插件接触良好。
4、手车式柜“五防” 联锁齐全位置正确，接触良好，固定无松动。
3、各部灰尘及时进行擦拭，尤其排风口不应有灰尘封堵。
4、各开关保险丝熔断，应检查熔断原因排除故障后进行更换。
5、蓄电池出现损伤及漏液及时更换。
2、浮充电流大小是否正常。
3、测量正负极对地电压是否正常。
4、充电机装置各表计及指示灯应正常。
5、各元器件应无积尘、过热、打火、异声异味。
5、有锈蚀应进行防腐刷漆，有鸟巢及杂草进行清理。
6、接地断裂进行重新焊接。
7、带有接地刀闸的联锁不完好，刀闸合闸同期，合入深度和开口角度不符合规定应调整机构或检修电气回路，必要时更换元器件。
2、检查接头、接点接触是否良好，无螺丝断裂松动，无严重发热、变形现象。
3、检查引线应无松动、严重摆动或损伤断股等现象。
变电站设备巡视检查内容和技术标准
变电站巡视检查内容和技术标准
巡视项目
巡视检查内容
处理标准
一、
变压器
1、检查油温和温度计指示是否正常，储油柜的油位与温度是否对应，各部位是否有渗油、漏油现象。
1.油温和温度计指示不正常更换温度表；储油柜的油位与温度不对应，放油或注油；各部位是若有渗油、漏油现象进行检修。
1）各冷却器的手感温度是否相近，风扇运转是否正常。
2）吸湿器是否完好，吸附剂是否干燥。
3）引线、电缆、母线有无发热现象。
4）压力释放器或安全气道及防爆膜是否完好
5）有载分接开关的分接位置及电源指示是否正常。
6）气体继电器内有无气体
7）各控制箱和二次端子箱是否关严，有无锈蚀现象，有无受潮。
8）干式变压器的外部表面有无积污。
5、气体压力值低，应找出泄露点修补，补充气体。
6、弹簧储能机构、指示不正常，分、合闸拒动，查找机械或电气故障进行检修。
7、断路器本体有脏污进行擦拭。
8、机构箱内加热器不正常对加热器、辅助控制电气设备进行检修或更换。
9、机构箱、接线箱密封不严密，应更换或加密封圈，箱内二次线屏蔽层没有接地或断裂，应接地或修复。
5）各控制箱和二次端子箱Leabharlann 关严，有无锈蚀；若受潮应采取防潮措施。
6）变压器室的门、窗、照明若不完好，房屋漏水，温度不正常，通风设备不完好，应进行检修。
7）风扇运行不正常应进行检修，系电源故障应检修电源设备。
2、套管油位是否正常，套管外部有无破损裂纹、严重油污、放电痕迹及其他异常现象。
3、变压器音响是否正常。正常运行的变压器发出均匀的“嗡嗡”声，应无沉重的过载引起的“嗡嗡”声，无内部过电压或局部放电打火的“吱吱”声；无内部零件松动、穿芯螺丝不紧、铁芯硅钢片振动的“萤萤”声；无系统短路时的大噪音；无大动力设备启动或有谐波设备运行的“哇哇”声等。
2.套管油位不正常，放油或注油；套管外部有破损裂纹应进行更换；严重油污应进行擦拭及检修；有放电痕迹及其他异常现象应分析原因，做出处理方案。
3、对于3中处理标准
1）变压器音响不正常应进行试验分析后进行检修。
2）冷却器、风扇不正常进行检修或更换。
3）吸湿器损坏进行检修或更换，吸附剂不干燥变色更换。
4）压力释放器或安全气道及防爆膜损坏进行检修或更换
10、各部无锈蚀现象。
11、绝缘部件有放电烧伤痕迹要进行检修。
2、真空灭弧室无异常。
3、接地完好。
4、引线接触部分无过热，尺度适中。
5、断路器内部无打火放电声响
6、断路器的本体及液压机构常压油箱的油位、油色应正常。
7、断路器本体应无渗漏油现象
8、断路器本体SF6气体及机构压力值应符合制造厂规定，其压力一般为~(20℃)。
1、断路器分、合位置指示正确，并与当时实际运行情况相符。
1、断路器分、合位置指示不正确，应检查机构及指示灯，进行调整或更换。
2、真空灭弧室出现异常应更换真空炮。
3、引线接触部分过热，应紧固螺栓，并处理接触面，尺度不适中，应进行调整。
4、油位不适中，应进行放油或补油，油色不正常，应进行试验分析原因，更换。
5、隔离触头接触良好，无过热、无变色、无熔化现象。
6、柜内设备参照相应设备检查标准。
五、
直流系统
1、直流母线电压是否正常。
1、直流母线电压、正负极对地电压不正常，查看测控装置是否有接地，有接地处理正常。
2、充电机装置各表计、指示灯、浮充电流不正常，检查各部连线及电源是否正常后，将充电机装置断电重新启动，无法正常联系设备厂家来处理。
14、防雨帽应安装良好。
三、
隔离开关
1、检查绝缘子是否清洁，应完整无损伤，无严重放电现象。
1、绝缘子不清洁应擦拭，有损伤、严重放电进行更换。
2、接头松动紧固螺栓，若出现过热处理接触面。
3、引线不适中进行调整，断股更换。
4、机构箱、接线箱应密封不严密，，应更换或加密封圈，箱内二次线屏蔽层没有接地或断裂，应接地或修复。
