第七章 影响金属腐蚀的因素
1.距离效应
• 由于电偶引起的加速腐蚀，通常在连接处 最大，离连接处越远，腐蚀越小。距离的 影响决定于溶液的电导率。在高电阻或非 常纯的水中，在连接处阳极的腐蚀呈现一 条明显的沟。
2. 面积效应
• 大阴极和小阳极构成不利的面积比，将会造成严 重的腐蚀。 • 举例： • 某工厂在一项主要扩充计划中，安装了几百个大 槽，旧槽大部分是普通钢制得，内壁用酚醛烤漆 涂盖。处理溶液对钢的腐蚀并不大，但产品不允 许污染，所以要进行防腐。底部涂层由于机械磨 损而有破坏，需要维修。为了改进这种情况，在 新槽的底部的软钢上衬托了18-8不锈钢，顶和槽 边仍是钢制，边和不锈钢的底的焊接情况如图：
• 一、 介质pH值对腐蚀的影响
• 二、介质的成分及浓度的影响 • A 不同成分，不同浓度的电解液对金属腐蚀 影响 • B 盐类溶液的性质对腐蚀的影响 • C 阴离子的影响 • D 溶液中氧对腐蚀速度的影响
• 三、 介质的温度、压力对腐蚀的影响
• 四、 介质流动速度对腐蚀的影响
五 电偶的影响
• 在实际生产中，不同材料的接触是不可避 免的，此时将产生电偶效应。 • 电偶腐蚀应注意距离效应和面积效应。
有关涂料的一项原则
• 如果两种不同的金属接触，其中之一要涂 漆，则应涂较贵的或较耐蚀的金属。
• 电偶腐蚀并不都是有害的，我们可以利用 它进行防腐。如阴极保护中就要用到电偶 腐蚀的原理。 • 镀锌钢（白铁皮）是钢阴极保护的典型例 子。
六、 环境的细节和可能的变化
• 应尽量重视环境中的一切因素，有些因素 影响不大可以不考虑。但是影响大的因素， 几个ppm的氯离子（加上微量的氧），可以 引起18-8钢的应力腐蚀破裂。 • 浓硫酸可用碳钢作槽和管子，耐蚀尚好， 但当酸液放空后，槽或管壁上的酸液吸收 大气中的水分而变稀，引起严重的腐蚀。 补救的办法就是让设备总是充满浓硫酸。
• 四、 金属表面状态的影响 • 粗糙表面比光滑表面易受腐蚀。 • 原因： 金属表面的擦伤、缝隙、穴窝等部 位都是腐蚀源，因为深洼部分，氧的进入 要比表面部分少，产生氧浓差电池。此外 粗糙表面可使水滴凝结，易产生大气腐蚀。
• 五、变形及应力的影响
• 应力腐蚀破裂、腐蚀疲劳、空泡腐蚀
第二节 环境的因素
第七章 影响金属腐蚀的因素
• 金属的腐蚀是金属与周围环境的作用而引 起的破坏。因此它即与金属本身的某些因 素（金属材料的因素：金属的性质、组成、 结构、表面状态、变形及应力等）有关， 又与腐蚀环境（环境因素：如介质的pH值、 组成、浓度、温度、压力溶液的运动速度 等）有关。
第一节 金属材料的因素
• 槽的内壁仍用酚醛漆涂覆，焊缝下面只有一部分 不锈钢有涂料覆盖。 • 新开车后，只有几个月，由于槽内壁穿孔而不能 使用，大多数孔在焊缝上面2英寸的窄带内，过去 全部用钢制的槽却用了10-20年之久，并未发生这 样的问题。 • 起初分析认为是由于焊缝附近涂料施工不好导致 腐蚀穿漏，再次喷砂清除粘附的涂料，再次涂漆， 结果仍然很快又被腐蚀。 • 这一事故的真实原因在于电偶腐蚀中不利的面积 效应所致，所有涂料都是可渗透的，还可能因施 工含有某些缺陷（如针孔、擦伤等），这就使新 槽侧壁的软钢板上产生小阳极，阳极区和不锈钢 衬底的大表面有良好的电接触，阴极和阳极的面 积比几乎无限大，以致引起阳极电流集中，电流 密度很大，出现非常高的腐蚀率。
• 一 金属的化学稳定性 • 金属的耐腐蚀性好坏，首先与金属的本性 有关。热力学稳定性越高（可以标准平衡 电极电位来评定），金属越不易受腐蚀。 • 可用电极电位来评定，但表面生成保护膜 的金属，如铝，虽然化学活性高，仍然具 有良好的耐蚀性。
• 二 合金成分的影响 • 工业上很少使用纯金属，使用的是合金。 合金分单相合金和多相合金两类。 • A. 单相合金 • 单相合金的具有较高的化学稳定性，耐蚀 性较好。如不锈钢、铝合金等。 • 单相固溶体合金的n/8 规则（Tamman规则， 稳定台阶规则）
• 二、 两相或多相合金 • 由于各相存在化学和物理的不均匀，表面 上形成腐蚀微电池，所以比单相合金容易 腐蚀。常用的有普通钢、铸铁。但也有耐 蚀的多相合金，如硅铸铁、硅铅合金。 • 腐蚀速度与各组分的电位，阴阳极的分布 和阴阳极的面积比有关化学成分和热处理决定了合金的组 织，而后者的变化又影响了合金的耐蚀性 能。
第七章化工设备的腐蚀及防腐措施
解决办法：
1）钢中加入Ti和Nb元素，固定碳； 2）减少不锈钢中的碳含量。
2）应力腐蚀
亦称腐蚀开裂——金属在腐蚀性介质和拉应力共同作用下产生的 破坏形式。
腐蚀断裂过程分三个阶段：
1）孕育阶段——机械裂纹。 2）裂纹扩展——裂纹尖端为高度应力
集中区，出现微电池。 3）破坏阶段。
7.3 金属腐蚀破坏的形式
第七章化工设备的腐蚀及防 腐措施
第七章 化工设备的腐蚀及防腐措施
1
金属的腐蚀
2
晶间腐蚀和应力腐蚀
3
金属腐蚀破坏的形式
4
金属设备的防腐措施
在外形、色泽以及机械性能等方面都发生一定的变化
•腐蚀的危害 1.巨大的经济损失
直接经济损失：更换设备及构件； 间接经济损失：设备停产、腐蚀泄露；
2.资源和能源的严重浪费
解决方法：冶炼时加入铬，硅或铝 ——不起皮钢
•温度＞700℃时——脱碳作用。
脱碳反应：
Fe3C+O2=3Fe+CO2 Fe3C+CO2=3Fe+CO Fe3C+H2O=3Fe+CO+H2
力学性能下降，降低了表面硬度
与抗疲劳强度
（2）氢腐蚀
铁碳合金发生氢腐蚀的开始温度和压力： 压力/MPa 温度/℃ 压力/MPa 温度/℃
金属腐蚀的定义: 金属材料与环境相互作用,在界面发生的化学,
电化学和（或）生化反应而被破坏的现象
环境：大气，土壤，水体，化学介质
7.1 金属的腐蚀
金属腐蚀的评定方法： 1）质量变化评定法
——试验测定，单位表面、单位时间腐蚀引起 的质量变化量。
2）腐蚀深度评定法 ——用每年金属厚度的减少量表示腐蚀速度。
分析化学-第七章 电化学金属材料腐蚀
电池符号为： (-) Zn | Zn2+ (c1) ‖ H+(1mol·L-1), H2 (100kpa)| Pt (+) 。
标准氢电极
9
7.1.2 电极电势
1.电极电势的产生
金属在其盐溶液中时有两个趋势:
E =1.1037V, 求该反应的
G
m
解 z =2，由（7-2）式得：
r
G m
zFE
= -2×96485 Cmol-1×1.1037V
= -2.13×105 J mol-1 = -213 kJ mol-1
这一结果与通过热力学数据计算所得结果是一致的。
18
7.2 电极电势的影响因素
7.2.1 能斯特（W. Nernst）方程式
11
2.标准电极电势
标准电极电势：标准状态下（溶液浓度均为1mol·L-1, 气体分压均为100 kpa） 氧化还原电对的电极电势。 规定：标准氢电极的电极电势为零，以此来衡量其他电 极的电极电势。
12
① 标准氢电极 H﹢(1mol·L-1) /H2 (100kPa）
组成： 电极——铂片（镀有一层海绵状铂黑） 溶液——1mol·L-1 HCl溶液，不断通 入压力为100kPa的纯氢气，使铂黑吸 附H2至饱和，与溶液中H＋建立如下 平衡：
2H＋（aq）+2e－=H2（g）
规定:在任何温度下标准氢电极的电 极电势为零。即 (H＋/H2)=0 V
13
② 标准电极电势的测定
待测氧化还原电对与标准氢电极组成原电池：
负极：处于标准态的待测氧化还原电对（或者：标准氢电极） 正极：标准氢电极（或者：待测氧化还原电对） （即若为溶液，其浓度为1.0mol·L-1；若为气体，其压力为100kPa） 温盐外度桥电通：路常的取电2位98差.1计5K。。
7第七章 热力设备腐蚀
第八节 热力设备其他腐蚀类型
一、氢脆(氢损伤)
氢腐蚀是一种不可逆的脆性，当氢进入钢，在温度的作用 下组织内部成分发生变化，致使钢内部脱碳并造成裂纹， 此时使钢脱氢，也不能使钢的性能恢复。水垢下面生成的 原子H受到沉积物的阻碍，无法扩散到汽水混合物区，使 金属管壁与水垢之间积聚了大量的氢，此时产生的氢不能 立刻被汽水带走，于是溶于钢中，氢分子和钢中的渗碳体 发生反应：Fe3C+4H→3Fe+CH4↑。甲烷在钢中的扩散能 力很低，极易聚集在晶界原有的微观空隙内，随着反应不 断进行，晶间上的甲烷量不断积聚增多。与原先氢原子所 占的容积相比，甲烷的分子很大，无法在钢中扩散，于是 在晶粒间产生巨大的局部内压力，其数值可达1.8×104MPa， 于是沿晶界生成晶间裂纹，进而产生微裂纹，使钢的性能 急剧降低。易发生在比较致密的沉积物 下
3.防止方法：（1）合理选材（2）改变介质环境
➢ 氯脆
影响因素
(1) 应力 导致不锈钢应力腐蚀的主要因素是拉应力。残
余应力、热应力、工作应力等足够大引起
(2) 腐蚀介质(氯与氧) 奥氏体不锈钢破坏的几率随氯离子浓度增大而
增加，在氧含量较高的水中尤甚。
(3) pH值 提高溶液的pH值能延缓腐蚀破裂过程。
一、应力腐蚀破裂
1.应力腐蚀破裂的必备条件 特定的腐蚀介质中才可能发生应力腐蚀破裂。例
如，锅炉钢在碱溶液中的“碱脆”，奥氏体不锈 钢在含氯离子的溶液中的“氯脆”，黄铜在含氨 介质中的“氨脆”。
2.部位：碱脆易发生在水冷壁炉管沉积物下；过热 器、再热器、汽轮机叶片等不锈钢部件“氯脆”， 凝汽器铜管在含氨介质中的“氨脆”。
防止方法： 提高补给水质量； 防止凝汽器泄漏； 炉水水质调节
金属腐蚀简答,填空1

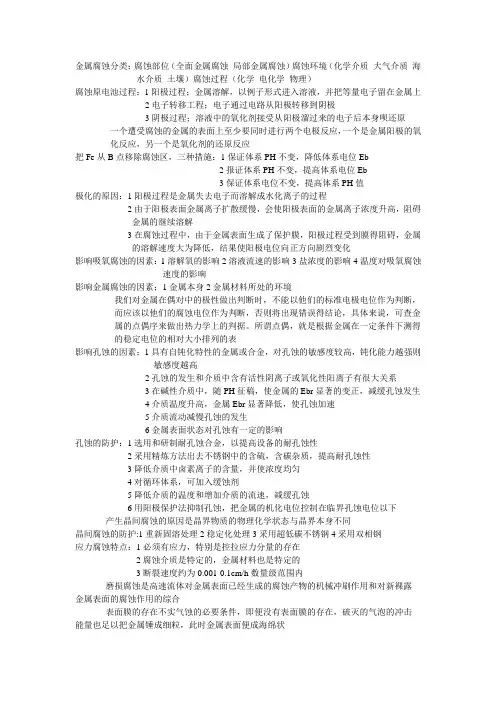

金属腐蚀分类：腐蚀部位（全面金属腐蚀局部金属腐蚀）腐蚀环境（化学介质大气介质海水介质土壤）腐蚀过程（化学电化学物理）腐蚀原电池过程：1阳极过程；金属溶解，以例子形式进入溶液，并把等量电子留在金属上2电子转移工程；电子通过电路从阳极转移到阴极3阴极过程；溶液中的氧化剂接受从阳极溜过来的电子后本身呗还原一个遭受腐蚀的金属的表面上至少要同时进行两个电极反应，一个是金属阳极的氧化反应，另一个是氧化剂的还原反应把Fe从B点移除腐蚀区，三种措施：1保证体系PH不变，降低体系电位Eb2报证体系PH不变，提高体系电位Eb3保证体系电位不变，提高体系PH值极化的原因：1阳极过程是金属失去电子而溶解成水化离子的过程2由于阳极表面金属离子扩散缓慢，会使阳极表面的金属离子浓度升高，阻碍金属的继续溶解3在腐蚀过程中，由于金属表面生成了保护膜，阳极过程受到膜得阻碍，金属的溶解速度大为降低，结果使阳极电位向正方向剧烈变化影响吸氧腐蚀的因素：1溶解氧的影响2溶液流速的影响3盐浓度的影响4温度对吸氧腐蚀速度的影响影响金属腐蚀的因素；1金属本身2金属材料所处的环境我们对金属在偶对中的极性做出判断时，不能以他们的标准电极电位作为判断，而应该以他们的腐蚀电位作为判断，否则将出现错误得结论，具体来说，可查金属的点偶序来做出热力学上的判据。
所谓点偶，就是根据金属在一定条件下测得的稳定电位的相对大小排列的表影响孔蚀的因素；1具有自钝化特性的金属或合金，对孔蚀的敏感度较高，钝化能力越强则敏感度越高2孔蚀的发生和介质中含有活性阴离子或氧化性阳离子有很大关系3在碱性介质中，随PH征稿，使金属的Ebr显著的变正，减缓孔蚀发生4介质温度升高，金属Ebr显著降低，使孔蚀加速5介质流动减慢孔蚀的发生6金属表面状态对孔蚀有一定的影响孔蚀的防护：1选用和研制耐孔蚀合金，以提高设备的耐孔蚀性2采用精炼方法出去不锈钢中的含硫，含碳杂质，提高耐孔蚀性3降低介质中卤素离子的含量，并使浓度均匀4对循环体系，可加入缓蚀剂5降低介质的温度和增加介质的流速，减缓孔蚀6用阳极保护法抑制孔蚀，把金属的机化电位控制在临界孔蚀电位以下产生晶间腐蚀的原因是晶界物质的物理化学状态与晶界本身不同晶间腐蚀的防护:1重新固溶处理2稳定化处理3采用超低碳不锈钢4采用双相钢应力腐蚀特点：1必须有应力，特别是控拉应力分量的存在2腐蚀介质是特定的，金属材料也是特定的3断裂速度约为0.001-0.1cm/h数量级范围内磨损腐蚀是高速流体对金属表面已经生成的腐蚀产物的机械冲刷作用和对新裸露金属表面的腐蚀作用的综合表面膜的存在不实气蚀的必要条件，即便没有表面膜的存在，破灭的气泡的冲击能量也足以把金属锤成细粒，此时金属表面便成海绵状空气中的氧气是电化学腐蚀阴极过程的去极剂，水膜的厚度直接影响着大气腐蚀过程大气腐蚀分类;1在金属表面上存在肉眼可见的水膜时的大气腐蚀，湿得大气腐蚀2在相对湿度低于100%时，肉眼看不见的薄水膜，潮的大气腐蚀3在金属表面没有水膜存在时的大气腐蚀，干的大气腐蚀海水腐蚀的电化学过程和特点：海水是一种含有多种眼泪近中性的电解质溶液，并溶有一定量得氧，这就决定了金属海水腐蚀的电化学特征。
影响金属腐蚀的因素材料因素
影响金属腐蚀的因素
材料因素
5.热处理
目的：消除内应力、使成分均匀化 原因:不适当的热处理或焊接工艺，可使奥氏 体不锈钢在敏化温度区间停留或反复通过敏 化区，增加对晶间腐蚀的敏感性。
晶间裂纹
穿晶裂纹 混合型裂纹
13
影响金属腐蚀的因素 材料因素
6.电偶效应
电偶电池 电偶腐蚀 面积效应对阳极腐蚀速率的影响 绝缘
6
效果最佳。
影响金属腐蚀的因素
材料因素
金属或
2.合金元素与杂质
非金属
合金：一种金属元素和一种或几种其它元素
熔合后而组成的具有特殊特性的物质。
铜合金 铝合金 金属化合物 铁碳合金
钢和铁的总 称
7
影响金属腐蚀的因素 材料因素
2.合金元素与杂质
• 合金元素：在炼金属的时候为达到某几种性 能有目的地加入一定量一种或多种的金属或 非金属元素，对某种性能有改善作用。
金属设备腐蚀分析
学习重点：
影响金属腐蚀的因素 石油化工设备的腐蚀特征
学习难点：
设备选材——耐腐蚀金属材料的选择
1
影响金属腐蚀的因素
腐蚀变化
内因 外因
材料 环境
腐蚀原因
金属腐蚀
腐蚀机理
防腐措施
2
影响金属腐蚀的因素 - 材料因素 - 环境因素 - 设备因素
3
影响金属腐蚀的因素
材料因素
1.金属材料化学性能的影响
3.材料的表面状态
电化学腐蚀反应是从金属的表面开始。 金属表面的粗糙度影响水分及尘粒的吸附， 水与尘粒的吸附，促成腐蚀。
均匀、光滑 粗糙、划伤
耐腐蚀性能好 局部腐蚀
10
影响金属腐蚀的因素
第七章 工业腐蚀和预防措施 第三节 应力腐蚀裂纹
第三节应力腐蚀裂纹一、应力腐蚀概述金属或合金在应力，特别是拉伸应力的作用下，又处在特定的腐蚀环境中，材料虽然在外观上没有多大变化，如未产生全面腐蚀或明显变形，但却产生了裂纹。
这种现象称作应力腐蚀裂纹。
因此，在全面腐蚀较严重的情形下，不易产生应力腐蚀裂纹。
应力腐蚀外观无变化，裂纹发展迅速且预测困难，因而更具危险性。
应力腐蚀裂纹是应力和腐蚀环境相结合造成的。
所以，只要消除应力和腐蚀环境两者中的任何一个因素，便可以防止裂纹的产生。
实际上既无法完全消除装置在制造时的残余应力，又无法使装置完全摆脱腐蚀性环境。
采用上述方法防止应力腐蚀几乎是不可能的。
因此，一般是通过改变材料的方法解决这个问题。
此外，焊缝部位由于热应变作用会产生很大的残余应力，而加热冷却的热循环过程，也会使材质发生变化。
所以对于焊缝部分要比对于焊接本体更加注意，认真查看是否发生了应力腐蚀裂纹。
由于金属材料和腐蚀环境结合的情况有所不同，应力腐蚀裂纹也各不相同。
根据材料的微观组织，可以鉴别裂纹的特征。
有的是沿晶粒边缘产生的裂纹，有的是伸展到晶粒内部而又有显著分枝的裂纹，有的则是与晶粒边缘、晶粒内部无关的裂纹。
广义的应力腐蚀裂纹有时又区分为狭义的应力腐蚀裂纹和氢脆裂纹。
应力腐蚀裂纹和氢脆裂纹虽然同属广义的应力腐蚀裂纹，但两者之间实质上有很大区别。
应力腐蚀裂纹指的是，金属材料在特定的腐蚀环境中，受到应力作用，沿着金属内微观径路在有限范围内发生腐蚀而出现裂纹的现象。
而氢脆裂纹指的则是，金属材料受到应力作用，由于腐蚀反应产物氢被金属吸收，产生氢蚀脆化，出现裂纹的现象。
应力腐蚀裂纹和氢脆裂纹，两者可以用腐蚀环境和应力再现的方法或电化学方法进行鉴别。
近些年来，又开发出了音响鉴别方法。
这种方法是考虑到氢脆裂纹是机械性破坏，所以产生裂纹时会发生音响。
而应力腐蚀裂纹是金属溶解造成的破坏，不会发生音响。
在实际装置中，应力腐蚀裂纹非常复杂，在大多数情况下对两者不加区别，一律看做广义的应力腐蚀裂纹。
《化学教案：金属腐蚀的原因与防护》
《化学教案：金属腐蚀的原因与防护》一、金属腐蚀的原因金属腐蚀是指金属与周围环境中的氧气、水分、酸碱等物质发生反应，导致金属表面产生变质、脱层、破损等现象的过程。
金属腐蚀的主要原因有以下几个方面：1.1 氧化反应金属腐蚀最常见的原因是与氧气发生氧化反应。
金属在氧气的存在下容易形成金属氧化物，如铁与氧气反应产生的铁氧化物（铁锈）。
铁锈会持续蔓延，从而导致金属物体腐蚀、破坏。
1.2 湿度和水分湿度和水分是金属腐蚀的重要因素。
湿度高的环境中，金属表面的水分会与金属发生反应，加速腐蚀的过程。
特别是在存在氯化物等盐类的水溶液中，金属腐蚀速度会更快。
此外，海洋气候中的海水腐蚀也是金属腐蚀的常见原因之一。
1.3 酸碱性物质酸碱性物质对金属的腐蚀性也很大。
酸性物质（如盐酸）和碱性物质（如氢氧化钠）都会使金属表面发生腐蚀反应。
酸性物质会对金属表面产生强烈的腐蚀作用，使金属物体失去原有的机械强度和外观，碱性物质则会引起金属表面的腐蚀和脱层。
二、金属腐蚀的防护方法为了保护金属免受腐蚀损害，人们采取了一系列的措施和方法。
以下是常用的金属腐蚀防护方法：2.1 金属涂层金属涂层是目前应用最广泛的防护方法之一。
常用的涂层包括油漆、喷涂塑料、镀铬等。
涂层可以在金属表面形成一层密封的保护层，防止金属与外界气体和水分接触，从而减少金属腐蚀的发生。
2.2 电镀电镀是将一层金属镀在另一种金属表面上的方法。
常见的电镀有镀锌、镀铬等。
通过电镀可以在金属表面形成一层保护层，防止金属与环境中的氧气、水分等发生反应，从而减少金属腐蚀的速度。
2.3 防腐漆防腐漆是一种含有防腐剂的涂料，可以形成一层密封的保护层，防止金属腐蚀。
防腐漆常用于铁路、桥梁、石化设备等金属结构的防护。
防腐漆的种类繁多，可以根据金属的使用环境和要求选择适合的防腐漆。
2.4 阴极保护阴极保护是利用外部电源将金属设备或结构连接到另一种金属上，通过当两种金属连接成电池时，来保护金属免受腐蚀。
影响金属腐蚀的因素
在选择防锈剂时，应当考虑阴极型防锈剂的复配，不同吸附基团的复配，一配 方中乳化剂，润滑剂的复配效应。对不同金属保护的复配型缓蚀剂，是今后研究的 重点。 5.使用的总体效果 6.环境问题
许多高效的防锈剂具有生物毒性，既伤害人体又污染环境。研究和选用低毒、 无毒防锈剂是防腐工作者的一个重要课题。 7.经济效应
金属材料
金属材料自身因素
金
属 的 化 学 稳 定 性
第
合 金 的 成 分
金 属 杂 质
二 相 及 热 处
理
金 属 表 面 状 态
金 属 变 形 和 应 力
为提高金属稳定性和成本的原因，很少有纯金属。 合金成分主要是通过对极化过程的影响来影响金
属的耐蚀性。
影响金属腐蚀的的因素
金属材料
金属材料自身因素
二 相 及 热 处
理
金 属 表 面 状 态
金 属 变 形 和 应 力
加工粗糙的表面比磨光的表面更容易被腐 蚀，金属擦伤、缝隙、孔穴都是腐蚀源
影响金属腐蚀的的因素
金属材料
金属材料自身因素
金
属 的 化 学 稳 定 性
第
合 金 的 成 分
金 属 杂 质
二 相 及 热 处
理
金 属 表 面 状 态
金 属 变 形 和 应 力
d.介质中的氧
氧加速金属的腐蚀
e.介质的温度、压力和流速
随着温度的升高，腐蚀速率加快，因此，防锈剂要有良好的历温性。
f.环境的细节和可变化的影响
影响大的因素，即使微量，也不能忽视。
*百万分之一的氯离子和氧，就会引18Cr8Ni不锈钢的应力腐蚀破裂
自然环境中金属的腐蚀
自然环境中金属的腐蚀自然环境中，金属的腐蚀是一种常见的现象。
金属腐蚀指的是金属与周围环境发生化学反应，导致金属表面发生损坏。
金属腐蚀不仅会对金属材料本身造成损害，还会对环境和人类造成不良影响。
本文将介绍金属腐蚀的原理、影响因素以及防腐措施。
首先，金属的腐蚀是由于金属与氧气、水和其他化学物质之间的反应而引起的。
金属腐蚀的主要原理是电化学反应。
金属在电解质溶液中放电，被溶液中的阴离子氧化，并释放出电子。
在金属表面产生一个阳极区和一个阴极区，阳极区发生金属溶解，而阴极区则减少金属表面的反应。
金属腐蚀的速度在很大程度上取决于环境因素。
其中，氧气和水是金属腐蚀的主要因素。
水中的氧气与金属发生氧化反应，形成金属氧化物。
这种氧化反应是金属腐蚀的根本原因。
此外，温度、湿度、盐度、酸碱度等环境条件也会影响金属腐蚀的速度。
例如，高温和湿度会加速金属腐蚀的发生，而酸性环境也会增加金属腐蚀的程度。
金属腐蚀不仅会对金属材料本身造成损害，还会对环境和人类健康造成不良影响。
金属腐蚀会导致金属材料的强度降低，减少其使用寿命。
此外，金属腐蚀还会产生有害物质，如氧化物、盐和酸等，这些物质会对环境造成污染。
例如，铁腐蚀会生成铁锈，不仅对钢结构的稳定性造成威胁，还会对土壤和水体造成污染。
金属腐蚀还会导致环境中的金属离子增加，从而对生物体产生毒害。
为了延长金属材料的使用寿命，并减少金属腐蚀对环境和人类的危害，我们需要采取一系列的防腐措施。
其中，最常见的方法是涂层保护。
利用涂层可以将金属与周围环境隔离，降低金属表面与空气和水接触的机会，从而达到防止金属腐蚀的效果。
涂层材料通常有油漆、漆膜、聚合物薄膜等，其具有隔离作用，可以保护金属免受外界环境的侵蚀。
此外，金属腐蚀还可以通过电化学方法来防止。
例如，将金属与另一种更容易腐蚀的金属连接在一起，将使腐蚀发生在后者上，而保护前者。
这种方法被称为阴极保护。
此外，还可以通过阳极保护的方法，即在金属表面附着一个以金属为主的阳极，在金属腐蚀过程中发生氧化反应，将腐蚀反应集中在阳极上。
《金属的腐蚀》PPT课件
07 金属腐蚀的案例 分析与讨论
案例一：某桥梁钢构件的腐蚀问题
腐蚀现象描述
桥梁钢构件出现锈蚀、开裂、变形等现象。
原因分析
钢构件长期暴露在潮湿环境中，受到氧气、水分和氯离子的侵蚀，导致电化学腐蚀。
防护措施
采用耐候钢、镀锌钢等耐腐蚀材料，对钢构件进行定期除锈、喷漆等维护措施。
案例二：某化工厂管道的腐蚀与防护
危害
造成金属构件的突然断裂，引发严 重事故。
腐蚀疲劳
腐蚀疲劳裂纹
金属在交变应力和腐蚀介质共同作用下产生的裂 纹。
腐蚀疲劳断裂
金属在腐蚀疲劳裂纹扩展至临界尺寸时发生的断 裂。
危害
降低金属构件的疲劳强度，缩短使用寿命，增加 维修成本。
04 影响金属腐蚀的有不同的耐腐蚀性，如不锈钢、铝合金等耐腐蚀性较 好。
复合缓蚀剂
将无机和有机缓蚀剂复配使用，发挥协同作用，提高缓蚀 效果。
电化学保护方法
阴极保护
利用外加电流使金属电位负移，成为阴极而得到保护，如牺牲阳极 法和外加电流法。
阳极保护
将金属连接到外加电源的正极上，使其电位正移并处于钝化状态从 而防止腐蚀。此方法适用于易钝化的金属体系。
电化学再活化
对于已经发生腐蚀的金属，通过电化学方法使其恢复到活化状态，然 后采取适当的防护措施。
06 金属腐蚀的实验 研究方法
失重法测腐蚀速率
原理
通过测量金属在腐蚀前后质量 的变化来评估腐蚀速率。
优点
简单易行，适用于各种金属和 腐蚀环境。
缺点
只能得到平均腐蚀速率，无法 反映局部腐蚀情况。
应用范围
广泛用于实验室和工业现场的 金属腐蚀研究。
电化学测试技术
原理
优点
