红外乳腺诊断仪操作规程
红外操作规范
红外光谱仪操作规程1、检查温湿度计，观察环境是否符合要求：温度为16℃～25℃，除湿，使相对湿度保持为20％～50％；2、检查仪器上的湿度指示卡（变色硅胶）是否为淡蓝色，否则应立即更换分子筛干燥剂（分子筛干燥剂应用110℃烘烤至少3小时，冷却后才可以使用）；3、确认仪器四周无振动、热源、辐射；4、打开仪器样品池，取出干燥剂和防尘盖，确保样品池内无障碍物；开机，预热30分钟左右；5、打开操作软件，以下情况应进行激光查证(点击菜单“采集”－“实验设置”－“诊断”－“激光查证”－“开始检查”)：经常使用时一周进行一次；长时间（超过一周）未使用后首次使用时；温度剧烈变化时。
6、根据样品本身的性质选取合适的制样方法，如果采用溴化物压片法应将样品和溴化钾充分干燥后再制样，避免水分对谱图造成影响；7、在软件的“采集”－“采集设置”－“实验设置”中进行参数设置；8、点击“采样品”，软件会自动采集背景，背景采集完后弹出对话框提示放入样品，此时将样品放入样品仓点击“确定”，软件自动采集样品，采集结束后得到样品谱图；9、对样品谱图进行所需的数据处理；10、保存样品谱图，取出样品；11、及时清洗使用过的附件及相应的工具、保证实验设备的清洁干燥，严防压片模具生锈；12、最后关闭仪器、电脑、电源等。
附：采用溴化钾压片法时应注意：1、固体样品应置于红外干燥箱内充分干燥，溴化钾应用110℃至少烘烤4个小时；2、可以将烘干的溴化钾放入干燥器皿中保存，方便下次使用;3、压片时，样品和溴化钾所用的量一般为（1:200）,要充分研磨，防止光散射对谱图造成影响；压片时，压力一般不超过20Mpa,保持2-3min左右。
4、测试完成后应立即清洗使用过的器具，因为潮湿的溴化钾具有腐蚀性会损坏器具，严防压片模具生锈。
注意事项1、仪器室须保持清洁，无腐蚀性气体，无强烈振动，工作时保证桌面平稳，远离电磁干扰及震动，并要求周围环境相对安静；2、日常保养：当位于仪器上的湿度指示卡变成粉色时，应立即更换干燥剂，包括位于样品池内的干燥剂；3、红外光谱仪器清洁：样品分析前应确保样品室内干燥, 无上批残留的样品粉末；进行样品分析时应避免样品粉尘污染仪器；样品分析结束后，用软纸清洁样品室，确保无粉尘或液体污染；用软布清洁仪器外表，确保无污渍或粉尘；4、潮湿的溴化钾对压片模具具有腐蚀性。
红外乳腺诊断仪操作规程
红外乳腺诊断仪【使用程序】1、开机：应首先启动交流稳压器的电源开关，观察稳压器指示的电压值，在电压符合要求时，开显示器开关，最后打开主机开关。
此时，屏幕显示图像，各功能键指示灯启亮。
2、调节显示器亮度及对比度旋钮，使图像的亮度及对比度适中，在一定条件下调节好的亮度及对比度不需经常变化。
3、调整摄像机光圈、焦距及主机增益：首先接触冻结键，使图像解冻，移动摄像机镜头对准被检乳腺，调整摄像机焦距及光圈使图像清晰。
一般采用光圈先决调节法：即将摄像机光圈调至最大并固定，然后调整主机增益旋钮，直到图像令人满意为止。
一般在末行透照前，画面要稍偏暗。
但层次要分明。
每次检查时，应适情况（乳腺薄、厚、探头光强弱及室内光线）随时调节主机增益。
4、检查主机各功能键，摄像机及探头工作是否正常。
5、触诊乳腺：同时询问病史，观察双乳是否对称，明确检查目的。
6、对乳腺进行透照检查：暴露双乳，移动摄像机对准被检乳腺，距离在0.5米-1米，调整焦距，探头放于乳腺的下方，调节亮度，对乳腺进行和扫描式透照，图像显示于屏幕上。
为增加图像的分辨率，要根据室内光线及乳腺大小、厚薄、随时调整主机增益或摄像机光圈。
7、留取图像：检查过程中，要仔细观察图像，重点部位重点检查，利用仪器的8套彩色，增加图像的分辨力，当出现最佳图像时，即按冻结键或以踏板使图像冻结，以热敏记录仪打印图片，留取资料，也可存贮图像，必要时进行其它图像分析内容。
测量灰影大小时，看计算机提示操作。
8、暂时使用时，应将探头亮度调至最小，仪器电源不必关掉，因频繁开关仪器会影响仪器的使用寿命。
9、停止使用时，应依次关好仪器、稳压电源，做必要的清洁工作，用盖布盖好。
仪器长时间不使用时，应及时开机去潮，存在于干燥、清洁的房间内。
【使用环境】1、光线：检查应在暗室中进行。
可以让少量光线进入室内，以便操作及其它活动。
2、清洁：室内应适量减少流动人数，清洁地面勿干扫，最好用吸尘器。
因湿扫可增加室内湿度，对仪器也不利。
电脑红外乳腺检测仪临床应用
电脑红外乳腺检测仪临床应用目录 第一章红外乳腺诊断仪简介第一节红外乳腺诊断仪的成像原理第二节红外乳腺诊断仪的仪器组成第二章红外乳腺诊断仪的使用第一节使用环境第二节检查方法第三章乳腺良性病变第一节积乳囊肿一、病因和病理二、临床表现三、诊断四、红外光透照五、治疗第二节乳腺纤维瘤一、病因和病理二、临床表现三、诊断四、红外光透照五、治疗第三节乳腺导管内乳头状瘤一、病理二、临床表现三、诊断四、治疗第四节乳腺导管扩张症一、病因和病理二、临床表现三、诊断四、红外光透照第五节急性及病理一、病因和病理二、临床表现三、诊断及鉴别诊断四、红外光透照五、治疗第六节乳腺增生症一、病因和病理二、临床表现三、红外光透照四、治疗第四章乳腺癌第一节乳腺癌发病率第二节乳腺癌的病因学第三节乳腺癌的临床表现第四节乳腺癌的诊断第五节乳腺癌的分期第六节乳腺癌的治疗第七节乳腺癌的红外透照成像特点第八节红外乳腺诊断仪的评价第一章红外乳腺诊断仪简介第一节红外乳腺诊断仪的成像原理乳腺疾病是外科的常见病，近年来，乳腺疾病的发病率逐年上升，在美国，乳腺癌发病率占100人/10万人，我国为20人/10万人，沿海地区高达30-40人/10万人。
回顾乳腺疾病的诊断历史，手触式可为其初端，这种方法阳性率低。
七十年代出现的X 照相检查方法除同样存在阳性率低的问题外，副作用大是其致命缺陷。
液晶式和热像仪是利用人体热量原理诊断乳腺疾病，因而受室温的影响，且不易保存，效果不能令医生满意。
八十年代初推出的冷光源透照仪由于不能显示和记录图像等缺点，而不便于早期确诊断乳腺疾病。
八十年代末九十年代初出现的红外乳腺诊断仪以其对人体无副作用，诊断率高的特点而倍受医务界欢迎。
红外乳腺诊断仪是用红外光透照乳腺组织时，被血红蛋白吸收的多少而在图象中显示出肿块的不同灰度、血管影变化的原理检测良恶性肿瘤。
红外光是电磁波的一部分，了解红外光的特性，我们现从电磁波讲起。
一、人体与红外线人体不仅是一个天然的红外线辐射源，而且也是一个最佳的红外线吸收体，国外有学者研究证实：人体辐射的峰值波长在9.5微米左右，在人体辐射的总能量中小于5微米的占10%，5 – 9射米的占38%，大于16微米的占41%，中国科学院上海技术物理研究所的姚鼎山先生在《远红外理疗》一文中指出：“人体皮肤的红外辐射波长范围为3 – 50微米，其中8 –14微米的辐射占人体辐射能量的46%，所以人体皮肤恰好是远红外辐射的良好吸收体”。
红外乳腺检查仪产品技术要求fudianluneng
红外乳腺检查仪适用范围：本产品适用于临床对人体乳腺组织进行红外透照检查。
1. 产品型号/规格及其划分说明1.1 产品型号/规格：VLH-CS1.2 划分说明1.3 产品组成本仪器由电气主机（图像处理和控制部分）、计算机、红外探头1个(可选配第2个)、红外线摄像机、显示器、电动云台(选配)、打印机（选配）组成。
2. 性能指标2.1 电气性能2.1.1 探头有效光谱波长范围：0.8μm～1.5μm；2.1.2 探头的最大光功率：不小于0.2W,不大于1W；2.1.3 探头输出光束照度，应在0～Emax 范围内连续可调（8×104Lx≤Emax ≤2×105Lx）；2.1.4 系统分辨率应不小于400TVL；2.1.5 功能键应能正确执行检查仪所规定的功能；2.1.6 电动云台应上下移动角度不小于30º，左右角度不小于30º；2.2 软件的图像处理功能2.2.1 图像采集；2.2.2 整幅图像定帧，可静止观察乳腺图像；2.2.3 双半幅图像定帧对比，在同一个屏幕上观察对比左乳和右乳图像；2.2.4 重放功能：前幅定帧图像重放，在静止状态下对比整幅图像；2.2.5 原像/负像切换功能；2.2.6 具有标准视频打印接口，可连接视频打印机或录放机，打印或录放诊断过程和诊断结果；2.2.7 伪彩色及多种图象增强处理；2.2.8 图象缩放/比例测量；2.2.9 病案管理；2.2.10 打印带有图文的彩色报告。
2.3 连续工作时间检查仪在正常工作状态下的连续工作时间应不少于4h（探头为间歇加载）。
2.4 安全要求2.4.1 电气安全检查仪的安全应符合《GB9706.1-2007医用电气设备第1部门：安全通用要求》、《GB9706.15-2008医用电气设备第1-1部分：安全通用要求并列标准：医用电气系统安全要求》、《YY0324-2008红外乳腺检查仪》的要求，安全特征见附录A。
实用文档之红外线治疗仪操作流程及注意事项
实用文档之〃红外线治疗仪操作规程〃一、评估和观察要点1.评估患者病情，意识状态，合作程度及腹部伤口，会阴伤口皮肤情况。
2.治疗前明确治疗部位，检査局部皮肤情况，注意有无疤痕或知觉异常情况，局部有膏药或敷料等应去除。
3.治疗中要经常询问患者感觉和观察局部反应，随时调整灯距，防止烫伤，及时处理异常情况。
二适应症适用于痹症（风湿性关节炎、类风湿性关节炎、冠心病、心绞痛）、寒湿性腰痛、胃胶痛（虚寒证、寒凝症）、颈椎病、痛经、慢性支气管炎、慢性前列腺炎、中风后遗症、疥疮肿痛、结块肿块、伤口愈合、骨质增生、伤口轻度感染促进感染消散等治疗。
三.操作流程：携用物至床旁f査对-解释操作的目的，方法-连接红外线治疗仪电源f打开电源开关一检查红#线治疗仪性能及导线连照射部位一检查红外线照射部位对温热感是否正常将灯移至照射部位的上方或侧方，距离一般如下：功率500W以上,灯距应在50〜60cm以上；功率250〜300W,灯距在30〜40cm；功率200W以下，灯距在20cm左右一交待注意事项（应用局部时,红外线通电后3〜5分钟，应询问患者的温热感是否适宜，红外线每次照射15〜30分钟，每日1〜2次）-手消〜外线治疗时间。
停红外线治疗仪时：先魂^載明瞬昭彌电尉整理新线m 红外线治疗仪，防尘保护〜手消〜清洁消毒腹部伤口皮肤，更换敷料一协助患者穿衣〜整理床单元及用物，红外线治疗仪。
四•注意事项（1）使用前或长期放置使用应检査导线有无破损现象，如导线有破损现象，必须更换后才能使用。
（2）治疗器使用的电源插座，必须是有可靠接地线的三孔电源插座。
（3）使用时严禁触摸照射头网罩内的治疗板和其它几件，以免被烫伤或引起触电事故。
（4）请勿让儿童和神志不清这操作使用或接近加热头。
（5）首次或较长时间，照射头可能出现冒白气（烟）的现象, 这是照射头保温材料吸潮所至，待预热一段时间后会自行消失。
（6）治疗器出现损伤或故障时，请勿自行带电修理，可与本公司或当地销售部门及指定维修部门联系维修。
乳腺红外线检查方法
乳腺红外线检查方法
乳腺红外线检查是一种无创、无辐射的检查方法，主要通过红外线相机来记录和分析乳腺区域的热图，以发现乳腺异常变化和疾病。
具体的检查步骤如下：
1. 患者在检查时需要脱掉上身的衣物，并戴上一条特殊的宽松胸带，使得乳房裸露在外。
2. 座位于一个特定的位置，保持舒适和放松状态。
3. 检查师会使用一台红外线相机，通过红外线透视乳房，记录并捕捉乳房的热图。
检查过程中医生会检查双侧乳房的温度差异以及存在异常的区域。
4. 红外线图像采集完毕后，医生会对图片进行分析，根据温度变化和异常区域来判断是否存在乳腺问题。
乳腺红外线检查适用于乳腺癌早期筛查、乳房肿块的鉴别、乳腺疾病的追踪观察等。
它具有无创、无辐射、无痛苦的特点，且检查时间短，适用于乳腺疾病的筛查和追踪观察。
但是，红外线乳腺检查并不能取代其他乳腺检查方法，如乳腺超声、乳腺X线摄影或核磁共振等，它们常常需要相互结合使用，以提高乳腺疾
病的检出率和准确性。
红外乳腺诊断仪培训资料
第一章红外乳腺诊断仪的仪器组成 1 •原理框图 摄取图像 图像处 摄像系统 2 •诊断原理红外线乳腺诊断仪主要是通过红外探头发射红 外线穿透乳房，由于不同的组织对红外光的吸收程 度不同，如：癌可优先吸收红外光，而良性病变吸 收红外光较少，故恶性区比良性区吸收更多的红外 线，通过高灵敏度的摄像机呈现在荧光屏上的图像 也不相同，因此根据图像的异同来诊断疾病。
第二章红外乳腺诊断仪的使用第一节使用环境电脑彩色乳腺诊断仪属精密电子仪器，价格较 贵，为了提高诊断率、延长仪器的使用寿命，对使 用环境要求如下:主机 发射红外线理乳房1、光线：此检查是用光源探头对乳腺组织进行透视扫描，经过图像处理显示的屏幕上。
检查应在暗室中进行。
室内光线太强时，乳腺表面的光线将透进乳腺的部分光线抵消，从而不能有效地显示灰影，尤其可以掩盖浅灰影，而且太强的光线也可干扰视觉对屏幕的观察。
但是，室内光线太暗时，对操作不利，所以，可以让少量光线进入室内，以便操作及其它活动。
2、清洁：室内空气中尘埃过多，落入机内，日久会造成电气事故，损坏仪器。
所以，室内应适量减少流动人数，清洁地面勿干扫，最好用吸尘器。
因湿扫可增加室内湿度，对仪器也不利。
3、温度：电脑彩色乳腺诊断仪的使用环境温度在10-40 C，但是，由于受检者在检查时暴露较多，温度太低易造成受凉，而室温超过30 C时，又会使人感到闷热、易出汗，不利检查。
所以，诊断室的温度以30C左右为宜。
最好能装置空调。
4、湿度：乳腺诊断室湿度不应超过80% （相对湿度），否则会降低仪器零部件、元件的绝缘电阻，对电压很高的部件甚至会造成危险；高湿还会引起仪器金属部分的锈蚀，加速仪器损坏。
5、供电：乳腺诊断仪的工作电压为220V± 10%电源电压不应波动过大，控制在使用电压的土5%范围为最好，不能超过土10%否则会严重影响仪器的工作性能，甚至会烧坏仪器。
因此，必须配备功率适当的交流稳压器，并且在同一线路上应避免大功率电器，否则当大功率电器开关时，会影响仪器的图像。
红外乳腺诊断仪培训资料
第一章红外乳腺诊断仪的仪器组成1．原理框图发射红外线摄取图像图像处理2．诊断原理红外线乳腺诊断仪主要是通过红外探头发射红外线穿透乳房，由于不同的组织对红外光的吸收程度不同，如：癌可优先吸收红外光，而良性病变吸收红外光较少，故恶性区比良性区吸收更多的红外线，通过高灵敏度的摄像机呈现在荧光屏上的图像也不相同，因此根据图像的异同来诊断疾病。
第二章红外乳腺诊断仪的使用第一节使用环境电脑彩色乳腺诊断仪属精密电子仪器，价格较贵，为了提高诊断率、延长仪器的使用寿命，对使用环境要求如下：1、光线：此检查是用光源探头对乳腺组织进行透视扫描，经过图像处理显示的屏幕上。
检查应在暗室中进行。
室内光线太强时，乳腺表面的光线将透进乳腺的部分光线抵消，从而不能有效地显示灰影，尤其可以掩盖浅灰影，而且太强的光线也可干扰视觉对屏幕的观察。
但是，室内光线太暗时，对操作不利，所以，可以让少量光线进入室内，以便操作及其它活动。
2、清洁：室内空气中尘埃过多，落入机内，日久会造成电气事故，损坏仪器。
所以，室内应适量减少流动人数，清洁地面勿干扫，最好用吸尘器。
因湿扫可增加室内湿度，对仪器也不利。
3、温度：电脑彩色乳腺诊断仪的使用环境温度在10-40℃，但是，由于受检者在检查时暴露较多，温度太低易造成受凉，而室温超过30℃时，又会使人感到闷热、易出汗，不利检查。
所以，诊断室的温度以30℃左右为宜。
最好能装置空调。
4、湿度：乳腺诊断室湿度不应超过80%（相对湿度），否则会降低仪器零部件、元件的绝缘电阻，对电压很高的部件甚至会造成危险；高湿还会引起仪器金属部分的锈蚀，加速仪器损坏。
5、供电：乳腺诊断仪的工作电压为220V±10%，电源电压不应波动过大，控制在使用电压的±5%范围为最好，不能超过±10%，否则会严重影响仪器的工作性能，甚至会烧坏仪器。
因此，必须配备功率适当的交流稳压器，并且在同一线路上应避免大功率电器，否则当大功率电器开关时，会影响仪器的图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
--

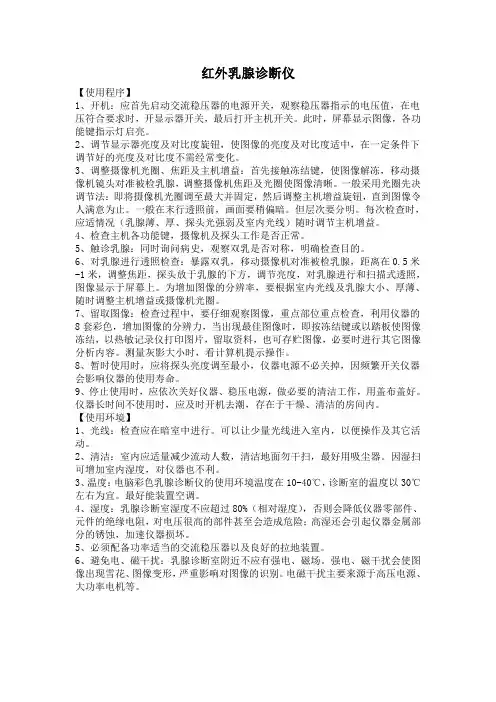

红外乳腺诊断仪
【使用程序】
1、开机:应首先启动交流稳压器的电源开关，观察稳压器指示的电压值，在电压符合要求时，开显示器开关，最后打开主机开关。
此时，屏幕显示图像，各功能键指示灯启亮。
２、调节显示器亮度及对比度旋钮，使图像的亮度及对比度适中，在一定条件下调节好的亮度及对比度不需经常变化。
3、调整摄像机光圈、焦距及主机增益：首先接触冻结键,使图像解冻，移动摄像机镜头对准被检乳腺,调整摄像机焦距及光圈使图像清晰。
一般采用光圈先决调节法:即将摄像机光圈调至最大并固定，然后调整主机增益旋钮,直到图像令人满意为止。
一般在末行透照前，画面要稍偏暗。
但层次要分明。
每次检查时,应适情况（乳腺薄、厚、探头光强弱及室内光线)随时调节主机增益。
4、检查主机各功能键，摄像机及探头工作是否正常。
５、触诊乳腺:同时询问病史，观察双乳是否对称，明确检查目的。
６、对乳腺进行透照检查：暴露双乳，移动摄像机对准被检乳腺,距离在0．5
米-1米,调整焦距,探头放于乳腺的下方，调节亮度，对乳腺进行和扫描式透照，图像显示于屏幕上。
为增加图像的分辨率，要根据室内光线及乳腺大小、厚薄、随时调整主机增益或摄像机光圈。
７、留取图像:检查过程中,要仔细观察图像,重点部位重点检查，利用仪器的8套彩色,增加图像的分辨力,当出现最佳图像时,即按冻结键或以踏板使图像冻结,以热敏记录仪打印图片,留取资料，也可存贮图像,必要时进行其它图像分析内容。
测量灰影大小时,看计算机提示操作。
8、暂时使用时,应将探头亮度调至最小,仪器电源不必关掉,因频繁开关仪器会影响仪器的使用寿命。
9、停止使用时,应依次关好仪器、稳压电源，做必要的清洁工作，用盖布盖好。
仪器长时间不使用时，应及时开机去潮,存在于干燥、清洁的房间内。
【使用环境】
１、光线:检查应在暗室中进行。
可以让少量光线进入室内，以便操作及其它活动。
２、清洁：室内应适量减少流动人数,清洁地面勿干扫，最好用吸尘器。
因湿扫可增加室内湿度，对仪器也不利。
3、温度：电脑彩色乳腺诊断仪的使用环境温度在1０-４0℃,诊断室的温度以30℃左右为宜。
最好能装置空调。
4、湿度:乳腺诊断室湿度不应超过8０%（相对湿度）,否则会降低仪器零部件、元件的绝缘电阻，对电压很高的部件甚至会造成危险;高湿还会引起仪器金属部分的锈蚀,加速仪器损坏。
5、必须配备功率适当的交流稳压器以及良好的拉地装置。
6、避免电、磁干扰：乳腺诊断室附近不应有强电、磁场。
强电、磁干扰会使图像出现雪花、图像变形，严重影响对图像的识别。
电磁干扰主要来源于高压电源、大功率电机等。
--。
