超级友用旧笔记本电池DIY的移动充电宝(图文讲解)

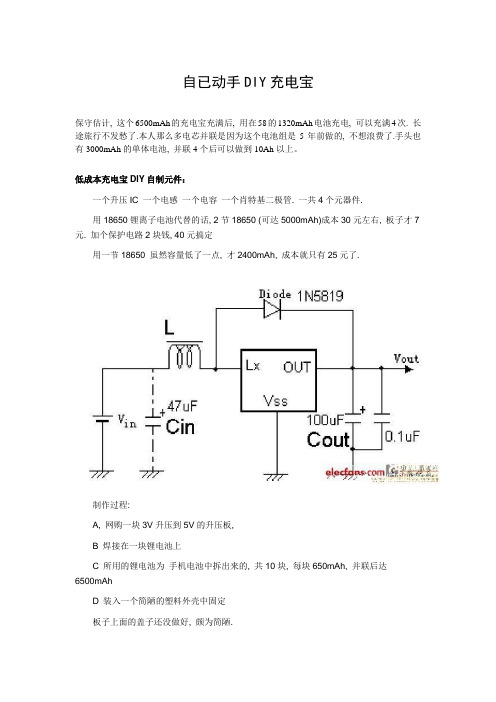

自已动手DIY充电宝
自已动手DIY充电宝保守估计, 这个6500mAh的充电宝充满后, 用在58的1320mAh电池充电, 可以充满4次. 长途旅行不发愁了.本人那么多电芯并联是因为这个电池组是5年前做的, 不想浪费了.手头也有3000mAh的单体电池, 并联4个后可以做到10Ah以上。
低成本充电宝DIY自制元件：一个升压IC 一个电感一个电容一个肖特基二极管. 一共4个元器件.用18650锂离子电池代替的话, 2节18650 (可达5000mAh)成本30元左右, 板子才7元. 加个保护电路2块钱, 40元搞定用一节18650 虽然容量低了一点, 才2400mAh, 成本就只有25元了.制作过程:A, 网购一块3V升压到5V的升压板,B 焊接在一块锂电池上C 所用的锂电池为手机电池中拆出来的, 共10块, 每块650mAh, 并联后达6500mAhD 装入一个简陋的塑料外壳中固定板子上面的盖子还没做好, 颇为简陋.上面用了块透明塑料, 可以看到工作时的发光二极管.以下做了简单测试：通过CA-100C充电线给nokia手机充电充电电流达400mA, 比预期的稍微小了一点.空载电压5.60V, 实际上用了这个板子, 不需要充电线, 直接用USB转2mm的DC线也可以充电.实测效率:90% 很满意电压纹波也马马虎虎. 毕竟输出端一个小小的贴片电容. 不期望很好.瞬态波形, 电流切换瞬间没有很大的电压波动.保守估计, 这个6500mAh的充电宝充满后, 用在58的1320mAh电池充电, 可以充满4次. 长途旅行不发愁了.本人那么多电芯并联是因为这个电池组是5年前做的, 不想浪费了.手头也有3000mAh的单体电池, 并联4个后可以做到10Ah以上转自：力杰数码。
自制一个笔记本移动电源，走哪都不怕笔记本电脑没电了
自制一个笔记本移动电源，走哪都不怕笔记本电脑没电了
我们买的笔记本电脑，一般自带电池续航时间2到4个小时，出去用着用着就会没电，所以准备制作一个笔记本移动电源，它由16个18650锂电池和升压降压板组成。
做这个移动电源需要16节18650锂电池，拆机松下的比较便宜；锂电池保护板一块，升压模块一个，降压模块一个，电压电流表头一个，Lipo锂电池监视报警器一个，dc公头母头各两个，18650有条件
可以点焊，没条件就用电烙铁。
外壳用3D打印机打印的。
也可以买一个接线盒自己开孔，会比3D打印的好点。
接下来就是接线了，16节18650以4x4的方式拼成12伏，电压和容量都有提高，接上保护板，升压板用在电池输入部分，给电池充电的时候用，将压板用在电池输出部分，给笔记本充电用的，升压板和降压板输入端都需要接一个开关，避免慢慢耗光电池的电量。
DC母头输入输出端各一个；两个DC公头用电线连接起来组成公对公，用来给笔记本电脑充电。
接好线把这一大堆全部塞进这个小盒子里面，需要固定的地方用热熔胶固定，热熔胶是最方便。
最后盖上盖子，拧四颗小螺丝固定，就完工了。
美中不足的就是整个下来有点大。
DIY大容量移动电源&LED灯
DIY大容量移动电源&LED灯（1）手上还有几块两年前买的锂电池，一直想着要利用起来，后面又买了LED、ABS塑料板、胶水，准备DIY一个移动电源及LED灯。
前面也做了一个，电路设计不太合理，准备更新一下电路，重新做。
大致是这样的：1、LED使用3个CREE Q5，一个普通的红光LED；2、USB输出电路在taobao上买十块左右钱一个的电路板；3、电池4个并联，容量共20000MAH（5000maH*4）；4、电池电量指示：使用TL431做基准电源，LM324比较电压，用4个绿色发光二极管指示容量，一个红色发光二极管指示电池电量低。
5、LED亮度调节:使用CD4017计数器和恒流7135,以及电阻调节亮度，按一下按钮换一档，五档：1-微光，直接使用一个47Ω的电阻驱动一个Q5（电流40mA）2-红光，直接使用一个47Ω的电阻驱动红光LED（电流40mA）3-低亮，用一个7135驱动一个Q5（电流350ma）4-中亮，用三个7135分别驱动三个Q5（每个电流350ma）5-高亮，用6个7135分别驱动三个Q5(每个电流700ma)还设计了一个低压自动关闭的功能。
6、充电器在taobao买现成的外置充电器，4.2V2A的；今天开始动手了，预计1个月完成。
主要原材料，四个锂电池/LED灯/USB电源板，等：（注：最左边那个是以前做的一个，效果不太好要重做的）原材料，ABS塑料板：把四个电池焊到一起，并联，为了防止锡焊脱落，每个电极都焊了两根线：开始粘外壳了，用的是ABS专用胶水：继续粘外壳：再把电池装进去：在外壳上开口（充电口，USB口）安装电源开关/USB电源板/充电插座：加盖：粘牢：第一部分就这样了，后面再继续做LED控制电路部分。
现在开始做LED的控制电路了。
电路分为三部分，第一部分是用324做的电量指示电路，第二部分是用CD4017做的LED换档电路，第三部分是用六个7135做的LED恒流电路。
拆开笔记本上的电池，经改造后随时都能给手机提供电源
拆开笔记本上的电池，经改造后随时都能给手机提供电源
笔记本使用久了，变卡变慢难免会被弃用。
不过这些旧的笔记本往往都还能发挥出余热，用来做出一些有趣的事情。
有一位网友就把旧的笔记本的电池拆开，做成了一个移动电源，去看看怎么做的吧。
第一步，他把电源的外壳拆开，露出里面的电池。
第二步，网友把电池分成三段，再将它们绑在一起，用金属片焊接起来。
第三步，拿出一个微型USB接口还有充电模块，将它们用导线连接，再接到电池上。
第四步，拿出一个升压转换器，连接上开关、USB接口还有一个LED灯。
第五步，将这些充电模块和升压转换器等电子器件焊接起来。
最后，拿出一个盒子，把这些电子器件放进里面，移动电源就完成了。
用来给手机充电完全没有问题。
这样的话，笔记本电池也可以得到很好的利用，很不吧。
觉得可以的话就分享出去吧。
DIY充电器式的应急移动电源
DIY充电器式的应急移动电源
材料一个S7充电器，1个5V升压板，导线若干，焊锡，松香，锉刀一把。
周末陪同学去欢乐谷，路上导航出了问题，折腾半天（吐槽下，Google因为没有国内的导航牌照，产品中被强制移除了导航功能。
）。
手机电用的差不多了。
玩了一天，晚上送同学去火车站，手机一点电都没有，实在是气人。
虽然拓展坞能充手机N多次，但是出门玩总不能带着拓展坞吧。
又不想买世面上的那些移动电源。
正好手上有个S7的充电器。
充电器原图，借卖家图片：
改造功能1：插原来的12V或5V 还是给18650充电。
充18650的时候USB也是有5V输出的，但是一般不要这样用，担心出问题。
改造功能2：不插电源。
放上B有5V输出，可以给手机充电，18650没电了就换电池。
不足：没地
方加个电压表头看看18650的电压，反正不常用，自己
估算下就行了。
上一张效果图。
下面改造开始：
升压板渣渣勿喷，同步整流方案的升压板太大放不下。
固定USB座与升压板
随便用示波器看看波形，不吐槽了。
后记：正常使用了2个月后，因为一次“事故
”导致升压板损坏。
于是把升压板拆除，USB头直接接充电器的输出了。
方便引出电线给其他放不进充电器的电池充电。
PS：充电器不错，电池质量不好是会拒绝充电的。
详细制作充电宝的过程。带线路图。
详细制作充电宝的过程。
带线路图。
详细制作充电宝的过程。
带线路图。
(已更新11.13)先是要用到的东西。
USB升压板(卖小零件的市场到处都有。
价格5-10元吧。
有的功能多一些)、锂电池（切记不要弄断电池上的铁片。
不然。
就再也焊不上电线了。
当然也可以用铝焊锡丝焊上。
但是价格昂贵还不好买。
就像我这个就是断了。
废掉了。
胶带粘了粘。
做实验用吧。
怎么说也是个锂电池。
你们懂的）。
锂电池保护板（手机电池上有。
自己拆吧，。
就电池芯上边那一块。
）、三脚开关。
（用来做升压开关的。
用于放电和充电的切换开关）飞线。
呃。
工具焊烙铁等等。
线路图!\╮(╯▽╰)╭是不是画张电路图啊。
不会。
直接看焊好的吧~ 焊好的。
线都很清晰吧，自己看看吧。
开关一端是5V的（放电的状态。
）一端是3.7-4.2V（也就是电池当前的电压。
冲点状态。
）╮(╯▽╰)╭万用表借人了。
凑合着看吧。
看现在已经可以给手机充电了。
充电的时候用两端均为USB的线。
自己接一根吧。
不过也有这种线。
车载MP3一般都这种线、。
、我自己接了一个、正在给电池充电。
板子上带的电量指示灯。
怎么样，不知道亲们懂不懂。
那不懂就自己反思吧、如果觉得我那写的不好。
大家多做自我批评。
、这个是我以前做的。
废物利用,教你如何用旧电池制作简易移动电源
废物利用，教你如何用旧电池制作简易移动电源
前几天同事买了一个移动电源，花了一百多银子，不过很好用，可以给苹果充三次电，本人就想，自已可不可以做一个，就开始动手试着做，别说，好用了。
现在分享给大家，主要是以前手机电池放在家里浪费，废物利用一下。
大家家里都有很多废旧手机电池吧？其实这些电池还是能继续用的。
现在的移动电源都是有USB 接口或数据线接口的，我们需要准备一条
数据线。
如图：，左边是USB 头，右边是是插USB 头的口，我就叫他USB 孔吧。
我是用2 根这样的线，在头上有4 个接触点，从左到右，经过测量得知1 和4 是电源线，4 为正极。
把数据线剪断，去掉外皮，其中红色是4 号触点的，是电源正极，黑色是负极，另2 根废弃不用。
把电池的触点焊上引线，几块电池并联在一起，再和USB 孔的电线相接，要注意正极接正极，负极接负极。
最后把几块电池连同USB 孔，包装起来，直接插上USB 头输出直流电了。
充电时：把2 个USB 头连接起来，注意正负极，找个手机的充电头，
2 个USB 头一连接手机的充电头另一连接移动电源就可以充电了。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
自制移动电源过程 清晰大图.doc
现在的手机。
屏幕也大。
一般都挺费电的。
坐个远途的火车。
不带上两块电池的肯定不够玩的。
所以啊。
我就想。
弄个移动电源吧。
这放假开学的。
20小时的火车，就能玩手机听mp3了。
然后淘宝了一记。
看了看网上卖的成品移动电源。
好看的不便宜而且性价比特低。
性价比高的。
还不好看。
反正没找到我喜欢的。
平时我也比较喜欢自己做东西玩。
于是。
我就想做个移动电源玩玩吧。
做一个单个成本太高。
不如多做点。
还能卖点。
平摊下成本于是我就开始了赔钱之路先是确定了用什么电芯。
大部分移动电源和笔记本都是用的18650电池。
就是一种直径是18mm 高度是65mm的圆柱体锂电池。
性能不错。
我买的是市面上性能最好的，松下造的3100毫安时的这种电池然后就开始在淘宝上淘电路板。
找了好几块。
最后终于发现了这个宝贝。
功能完全符合我的要求。
能充电能放电有保护电路电压很稳定。
然后就是设计外壳了。
能装下电池的。
还得装下电路板的。
还得好看的。
最重要的是。
还得我手工能做出来的。
直接做个塑料壳。
要是自己设计的。
开模费用几千上万的。
玩不起。
最终。
我想到了用有机玻璃管。
我用的是外径25mm 内径21mm的价钱是35元两米按我的设计。
我让卖家帮我切成了80mm一段的管子设计图我就不发了，结构挺简单的，而且我懒得重新画。
在完善了设计之后。
我决定要给这块电路板改造下板型。
让它能更好的跟外壳结合起来。
用protel抄了板子。
改成了这样找人帮我做成了成品板子器材:尼康D7000[尼康数码相机]镜头:适马18-200mm f/3.5-6.3 DC OS HSM[适马镜头]时间:2012-04-18 12:43:46.80快门:1/50光圈:F/5.6焦距:116毫米感光度:800又在淘宝上买了原板上同样型号的所有元器件。
然后就可以生产我的移动电源了。
我管它叫大河河移动电源我上学期做的这个东西。
我只是为了写这个文章重新做一个。
所以是大河河工厂再次开工啦首先要焊板子。
元件很小（最小的元件是0603封装。
一节干电池制作升压电路，0.8V升压到5.5V，自己做充电宝移动电源
一节干电池制作升压电路，0.8V升压到5.5V，自己做充电宝移动电源一：升压电路电源应用用一节干电池作为输入，经过升压后可以作为以下电子设备移动电源用，也可以作为充电宝。
相当方便，电路简单，容易制作。
应用范围：手机、MP3、MP4、PDA、电子词典、电子学习机、DSC、LCD 显示屏、便携设备、射频标签，无线设备等等。
升压电路二：电路功能输入电压：0.8－1.5V，输出电压： 5.5 V三：电子元器件参数选择1、C1: 陶瓷电容10uF/4V。
2、C2:陶瓷电容1uF/10V。
3、C3:陶瓷电容10uF/10V。
4、C4: 陶瓷电容10pF/10V，5、C5:胆电容或电解电容 220uF/10V。
6、R1: 金属膜电阻（贴片电阻）1.8M，电阻值精度1%，精度越高，输出电压的精度越高。
7、R2: 金属膜电阻（贴片电阻）530K，电阻值精度1%，精度越高，输出电压的精度越高。
8、R3:碳膜电阻（贴片电阻）100Ω，电阻值精度5%。
9、R4: 金属膜电阻（贴片电阻）0～0.68Ω，推荐值0.6Ω，电阻值精度1%，精度越高，输出电流的精度越高。
10、R5: 碳膜电阻（贴片电阻）560Ω，电阻值精度5%。
11、R6: 100Ω，电阻值精度1%，精度越高，输出电流的精度越高。
12、Q1: 场效应管（NMOS）ST2300TA。
13、Q2:三极管 9013 /8050。
14、D1:肖特基二极管SS14，SS24。
15、D2:开关二极管 1N4148。
16、LED1：发光二极管。
17、L1:电感 3.3uH/0.1Ω，饱和电流>2A,DCR越小效率越高。
18、IC：升压集成电路，高效率升压DC/DC转换器。
四：电路调试注意事项1、输入端寄生电阻会导致效率降低，输出端寄生电阻会使观测到的充电电流偏低，而实际应用中这些因素都是不存在的。
所以在测试输入/输出端电流时，安培表请使用20A档，即保证安培表内阻最小，并尽量用最短而粗的线。
变废为宝系列2-废旧笔记本电池改装成充电宝
变废为宝-废旧笔记本电池改装成充电宝服务站平时会遇到很多电池过保损坏的，但不全都是电池的问题。
我们都知道，很多笔记本电池使用的都是18650锂电池电芯，这就给了我们很多回收利用的机会。
首先我们来看看什么是18650锂电池，如图：18650锂电池中的18650这几个数字，代表外表尺寸：18指电池直径18.0mm ，650指电池高度65.0mm。
常见的18650电池分为锂离子电池、磷酸铁锂和镍氢电池。
电压及容量规格为镍氢电池电压为1.2V 常见容量为2500MAH，锂离子电池电压为3.6V常见容量为1500MAH-3100MAH。
既然废旧笔记电池上面拆下来的18650锂电池还能用，那么我们就不要浪费了。
看看我们通过简单的操作把它们变成充电宝吧。
1、以Y450电池为例，把笔记本电池拆开，取出18650锂电池，拆开方法就不多说了，诀窍只有两个字，暴力！6芯电池，一共12900MAH的容量呢。
怎么简单地查看18650电池容量可以打开下面网址：/link?url=UCbfEc4ETuYPQ2--SdQt6hyPQ_tachFEwovzfy9qw0vWJ9tM-fOE0M2EiYtxgL3RPW_qoXxfXNGWePIz5QOQfa需要注意的是，怎么知道我们拆下来的电池是好是坏呢，这里有几个方法：1)全部充电，然后看过几天下降电压，几乎不下降的是比较好的。
2)买EBC来测试充放电，看实际容量3)买内阻测试仪来测试4)上面的方法可能需要比较长的时间或成本投入，不太方便。
简单的测试方法是，测试电池电压，太低的（低于3.2V）不要、充放电后发热比较大的电池不要，当然这样的测试没上面的方法准确。
2、上图是我们刚从Y450电池中拆出来的18650电芯。
测试一下各电池电压，如果一样的话，可以按照上面步骤1说的方法测试一下就可以装了。
3、为了简单方便美观，我们直接在淘宝上面购买升压板及移动电源盒子。
淘宝上直接搜索‘3v-5v升压板’即可找到我们想要的东西，至于价格、质量，就要看大家的网购实力了，一般从十几到几十块钱的都有。
