EBR水处理技术知识讲解
水处理技术常识ppt课件
十四、锅炉用水
锅炉用水是将水在一定的温度和压力下加热产生蒸汽、有 蒸汽作为传热和动力的介质。 一般工矿企业常采用低压或者中压锅炉产生蒸汽做热源或 动力用，这种锅炉对水质要求稍低；而发电厂或热电站常采用 高压锅炉产生蒸汽以推动汽轮机来发电，为保证蒸汽以汽轮机 无腐蚀和结垢沉积，这种锅炉对水质要求非常高。 因此，锅炉用水的水质要求根据锅炉的工作压力和温度的 不同而不同，不论何种锅炉用水，它对水的硬度都有较严格的 限制。其它凡能导致锅炉、给水系统及其它热力设备腐蚀、结 垢及引起汽水共腾现象，使离子交换树脂中毒的杂质如溶解氧 、可溶性二氧化硅、铁以及余氯等应大部或全部除去。
二、水的浑浊度的含义
由于水中含有悬浮及胶体状态的微粒，使得原有是无色透明的水产生浑 浊现象，其浑浊的程度称为浑浊度。 浑浊度的单位是用“度”来表示的，就是相当于1L的水中含有1mg的SiO2 （或是1mg白陶土、硅藻土）时，所产生的浑浊程度为1度，或称杰克逊 。浑浊度单位为NTU，1NTU=1mg/L的白陶土悬浮体。 浑浊度是一种光学效应，是光线透过水层时受到阻碍的程度，表示水层 对于光线散射和吸收的能力。它不仅与悬浮物的含量有关，而且还与水中 杂质的成分、颗粒大小、形状及其表面的反射性能有关。 控制浑浊度是工业水处理的一个重要内容，也是一项重要的水质指标。 根据水的不同用途，对浑浊度有不同的要求，生活饮用水的浑浊度不得超 过1度；要求循环冷却水处理的补充水浑浊度小于2~5度；除盐水处理的进 水（原水）浑浊度应小于2~5度；制造人造纤维要求水的浑浊度低于0.3度. 在工业水处理中，主要是采用混凝、澄清和过滤的方法来降低水的浑浊度 。
三、水的色度的含义
水的色度是对天然水或处理后的各种水进行颜色定量测定时 的指标。 天然水经常显示出浅黄、浅褐或黄绿等不同的颜色。产生颜 色的原因是由于溶于水的腐殖质、有机物或无机物所造成。另 外，当水体受到工业废水的污染时也会呈现不同的颜色。这些 颜色分为真色与表色。真色是由于水中溶解性物质引起的，也 就是除去水中悬浮物后的颜色。而表色是没有除去水中悬浮物 时产生的颜色。这些颜色的定量程度就是色度。 色度的测定是用铂钴标准比色法，亦即用氯铂酸钾（K2PtCI6 ）和氯化钴（CoCI2•6H2O）配制பைடு நூலகம்测色度的标准溶液，规定 1L水中含有2.419mg的氯铂酸钾和2.00mg氯化钴时，将铂（Pt ）的浓度为每升1mg时所产生的颜色深浅定为1度。
EBR工艺技术创新
EBR工艺技术创新生态化生物膜接触氧化(Ecological Biomembrane Reactor，EBR）工艺是OASIS水生态处理技术第三代升级工艺技术，该技术是由生物和植物技术耦合而成的创新技术，在传统污水生化处理工艺基础上成功引入先进的生态工程概念，实现了对原有生物处理技术的完善和创新，从而逐步发展成为一种全新的污水生态处理技术。
生态化生物膜即EBR工艺技术已在国内申请了发明专利，拥有完全自主知识产权（专利号：ZL 2014 1 0612135.3）。
（1）植物根系的利用利用植物根系作为生物膜的载体是EBR工艺的技术创新。
EBR工艺利用植物根系与微生物、原生动物等的共生关系，构建完善且稳定的生物链系统，激发系统内生物活性，加速繁殖及新陈代谢生理功能。
植物把氧气和某些酶类物质供到它们的根系表面，让生物更好的栖息，有利生物膜的形成。
其中，植物系统主要由多种优选挺水植物及耐水植物组成，这些植物一般都具有发达且比表面积巨大的根系。
植物在根系表面会分泌少量的有机酸，可作为微生物的食物，在低进水负荷时这点很重要，因为在贫营养阶段，这些植物能帮助细菌存活下来，使污水负荷重置时能有大量的细菌保留在系统里，因此系统有更好的灵活性。
➢根系比表面积大，单位容积生物量高；➢根系产生的生物膜结构疏松，不易堵塞；➢可输送氧到根系，具有泌氧功能。
（2）根系仿生填料的应用根系仿生填料的应用是EBR工艺的技术亮点。
根系仿生填料是以改性纤维为基质加工而来，主要通过添加微量元素和对纤维的特殊改性处理，以改善生物膜的附着特性，创造有利于微生物生长繁殖的良好环境，加速微生物的繁殖及新陈代谢生理功能。
根系仿生填料采用绿洲公司专利技术生产。
✓附着的生物膜厚实，生物量大；✓经久耐用，寿命30年以上；✓不易堵塞；✓维护简单。
与其他生物膜载体相比的优势：✓力学性能更加优良（即：填料的抗冲击强度和抗拉伸强度相比传统生物填料均有较大的提高），在污水处理工程中的使用寿命更长，可有效的保证系统的运行稳定性。
反渗透基础知识培训
水处理基础知识 3、水处理基础概念
3.1 水的浑浊度
水中存在的悬浮及胶体状态的微粒使水产生浑浊，其浑浊的 程度称为浑浊度。生活饮用水的浑浊度规定不可超过5度。 3.2 水的硬度 水中的钙离子与镁离子同一些阴离子结合在一些，在水加热 或浓缩时可能形成水垢。水中的钙与镁的含量和就是水的硬度。 用mmol/L表示。通常也表示成等分子数量的CaCO3的质量浓度， 单位为mg/L CaCO3。 3.3 水的碱度 水的碱度是指水中能够接受[H+]与强酸进行中和反应的物质 含 量 。 在 天 然 水 中 ， 碱 度 主 要 由 HCO3- 的 盐 类 组 成 。 单 位 为 mmol/L。通常也表示成等分子数量的CaCO3的质量浓度，单位为 mg/L CaCO3。
水中溶解物质
HCO3-、CO32-、OH-：使水具有形成碳酸盐垢的倾向，例如碳酸钙、 碳酸镁。 SO42-：使水具有形成硫酸盐垢的倾向,例如硫酸钙、硫酸钡。 Cl-：产生金属腐蚀。 F-：过量可致病。 Ca2+、Mg2+：可能形成结垢。 Fe3+、Mn2+：产生气味，腐蚀金属，并可能形成氢氧化物沉淀。 CO2：降低水的pH。 O2：腐蚀金属。
水处理基础知识
2、水的理化性能
水的分子式为H2O，是由氢、氧两种元素组成的无 机物，相对分子质量为18.015，常温下是无色、无味、 无臭的透明液体。水是最常见的物质之一，是包括人 类在内所有生命生存的重要资源，也是生物体最重要 的组成部分。 水在常温常压下为无色无味的透明液体。在自然 界，纯水是罕见的，水通常多是酸、碱、盐等物质的 溶液，习惯上仍然把这种水溶液称为水。纯水可以用 铂或石英器皿经过几次蒸馏取得，当然，这也是相对 意义上纯水，不可能绝对没有杂质。水是一种可以在 液态、气态和固态之间转化的物质。固态的水称为冰； 气态叫水蒸汽。水汽温度高于374.2℃时，气态水便不 能通过加压转化为液态水。
EBR工艺基本原理
EBR工艺基本原理生态化生物膜接触氧化（Ecological Biomembrane Reactor, EBR）工艺是OASIS水生态处理技术第三代升级工艺技术，该技术是由生物和植物技术耦合而成的创新技术，在传统污水生化处理工艺基础上成功引入先进的生态工程概念，实现了对原有生物处理技术的完善和创新，从而逐步发展成为一种全新的污水生态处理技术。
生态化生物膜即EBR工艺技术已在国内申请了发明专利，拥有完全自主知识产权（专利号：ZL 2014 1 0612135.3）。
（1）微生物降解原理:通过利用附着在植物根系和根系仿生填料表面的大量微生物吸收、吸附污水中的各种污染物质，并经过微生物的新陈代谢作用将其转化为稳定的无机物，从而使污水中的污染物得以降解。
微生物的降解原理是现代生化法治理污水的基本原理。
生物处理是19世纪末出现的治理污水的技术，发展至今已成为世界各国处理城市生活污水和工业废水的主要手段。
废水的生物处理就是利用微生物的新陈代谢作用处理废水的一种方法。
微生物与其它生物一样，为了进行自身的生理活动，必须从周围环境中摄取营养物质并加以利用。
这些营养物质在微生物体内，通过一系列的生物化学反应使微生物获得需要的能量，同时微生物本身也得到繁殖、数量得到增加。
在废水中存在着各种有机物和无机物。
这些物质大部分都可以被微生物作为营养物质而加以利用。
废水的生物处理实质…:就是将废水中含有的污染物质作为微生物生长•『玲士.号7好家呼吸戌氧呼吸的营养物质被微生物代谢、利用、转化，将原有o »I相据氧化的底幅［氧化产物的不百"I I防血般柚）孤我警句的高分子有机物转化为简单有机物或无机物，使。
B 0异养型微生物自养型整生物食醉无氧呼吸得废水得到净化。
（2）提质增效原理：由于引入植物根系和根系仿生填料，使得EBR与传统工艺相比发生了本质的变化：微生物种类增多、生物量增大，降解的污染物种类和浓度范围更宽广、处理的效率更高、出水水质更好、运行能耗更低。

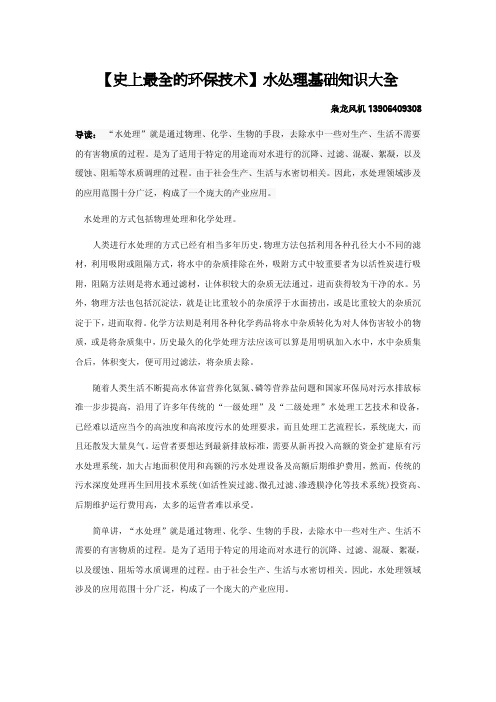

【史上最全的环保技术】水处理基础知识大全
水处理的方式包括物理处理和化学处理。
纳滤技术原理
溶解、扩散原理：渗透物溶解在膜中，并沿着它的推动力梯度扩散传递，在纳滤膜的表 面形成物相之间的化学平衡，传递的形式是：能量=浓度 o 淌度 o 推动力，使得一种物质通 过膜的时候必须克服渗透压力。
电效应：纳滤膜与电解质离子间形成静电作用，电解质盐离子的电荷强度不同，造成膜 对离子的截留率有差异，在含有不同价态离子的多元体系中，由于道南（DONNAN）效应，使 得膜对不同离子的选择性不一样，不同的离子通过膜的比例也不相同。
水处理的效果可以通过水质标准衡量。
为达到成品水（生活用水、生产用水或可排放废水）的水质要求而对原料水（原水）的 加工过程。
加工原水为生活或工业的用水时，称为给水处理；
加工废水时，则称废水处理。废水处理的目的是为废水的排放（排入水体或土地）或再 次使用（见废水处置、废水再用）。
在循环用水系统以及水的再生处理中，原水是废水，成品水是用水，加工过程兼具给水 处理和废水处理的性质。水处理还包括对处理过程中所产生的废水和污泥的处理及最终处置 （见污泥处理和处置），有时还有废气的处理和排放问题。水的处理方法可以概括为三种方 式：①最常用的是通过去除原水中部分或全部杂质来获得所需要的水质；②通过在原水中添 加新的成分，通过物理或化学反应后来获得所需要的水质；③对原水的加工不涉及去除杂质 或添加新成分的问题。
纯净水处理工艺，视原水水质而定。
反渗透系统培训讲解
进水温度对通量和脱盐率的作用
脱盐率(恒定通量 )
产水通量 (恒定压力)
温 度
盐浓度和PH值对反渗透的影响
盐浓度
渗透压是水中所含盐分或有机物浓度和种 类的函数，盐浓度增加，渗透压也增加， 因此需要逆转自然渗透流动方向的进水驱 动压力大小主要取决于进水中的含盐量。 如果压力保持恒定，含盐量越高，通量就 越低，渗透压的增加抵销了进水推动力， 水通量降低，增加了透过膜的盐通量(降 低了脱盐率)。
8‖BW30-365反渗透元件运行极限值
•膜的类型…………………………………………… 聚酰胺复合膜 •最高运行压力………………………………… 600psi (41Bar)(2MPA) •最高运行温度……………………………………… 45ºC(22±5º C) •最大给水浊度…………………………………………………1NTU •游离氯容忍量…………………………………………… < 0.1ppm •连续运行pH范围…………………………………………… 2－11(6_7) •短时清洗pH范围(30分钟)………………………………… 1－12 •最大给水流量………………………………………70gpm(16m3/h) •最大给水SDI………………………………………………… SDI 5
渗透和反渗透原理
压力
浓溶液
稀溶液
浓溶液
稀溶液
渗透
反渗透
水分子扩散经过半透膜进入浓溶液侧以平 施加超过渗透压的压力反向水分子的 衡溶液的离子强度，在平衡点，浓溶液和 流动方向。因而定义为反渗透 稀溶液间的高度差对应两侧间的渗透压差
反渗透的专业术语
• 膜元件：将反渗透或纳滤膜膜片与进水流道网格、产水流道材料、产水中心管和
膜组件的解剖图
反渗透技术基础
10,000
测试条件：1.55 MPa (225 psi)；25 ℃(77゜F)；pH=7；15%回收率
进水含盐量TDS
脱盐率(%)
产水量(gpm)
进水pH值对性能的影响
脱盐率
水通量
2 进水pH
12
在较大给水pH范围内，脱盐率稳定，但在极高和极低的pH下，脱盐率陡降。 水通量在较大给水pH范围内保持稳定。
¾产水量 单位时间内的产水流量(m3/hr)
系统平均通量及膜元件最大通量是RO系统良好运行的重要影响因素。 针对不同的原水及预处理方法，推荐不同的产水通量。
术语－脱盐率及透盐率
¾脱盐率=1- Cp/Cfb Cp:产水含盐量（常以电导率或TDS计算） Cfb:进水和浓水平均含盐量（常以电导率或TDS计算）
进水压力P
脱盐率(%)
产水量(gpm)
净驱动压对性能的影响
通量
28 27.5
27 26.5
26 25.5
25
12.5 12.3 12.1 11.9 11.7 11.5
99.65
99.6
99.55
99.5
99.45
99.4
99.35
99.3
99.25
1
2
3
4
5
6
膜元件位置
脱盐率
通量( l m h ) 脱盐率( % )
术语－典型反渗透系统流程
酸 阻垢剂 还原剂
一级RO
絮凝剂FeCl3 次氯酸钠
预处理 保安过滤器
能量回收装置
一级产水箱
原水池
沉淀池
浓水池 原水箱
二级RO NaOH
二级产水箱
浓水回流
2. 影响反渗透性能的主要因素
水处理基础知识课件PPT
运行压力 psi (bar)
产 水 量 稳定脱盐率
gpd (m3/d)
Cl-％
由膜组件、仪表、管道、阀门、高压泵、保安滤器、就地控制盘柜和机架组成的可独立运行的成套单元膜设备称为膜装置。
合微适生的 物热进H稳入S定反R（渗O热透-消系3毒统9）之0步后-F骤，F如找下到：了水3中9溶0解(性3的6)有机营养物1，50这些(1有0机.3营)养物伴随9反,0渗0透0过(程34的)进行而浓缩富9集9在.5膜表面上，成为
至半少透5膜0只与％反的渗现让透有膜砂溶的高区度剂别空？间通过而不让溶质通过的膜称为半透膜
HSRO-390FF运行极限值 游离氯容忍量 …………………………< 0. Ca(HCO3)2+Ca(OH)2 ←→2CaCO3+2H2O HSRO-390FF的热消毒
•半透膜与选择性透过膜的区别？ 功能基团：连接在骨架 上，可与相反离子结合
离子和分子
将反渗透或纳滤膜膜片与进水流道网格、产水流道材料、产水中心管和抗应力器等用胶粘剂等组装在一起，能实现进水与产水分开的
反渗透或纳滤过程的最小单元称为膜元件。
HSRO-390FF 其它信息
由膜组件、仪表、管道、阀门、高压泵、保安滤器、就地控制盘柜和机架组成的可独立运行的成套单元膜设备称为膜装置。
离子交换
• 离子交换树脂 是一种不溶于酸、碱和有机溶剂 的固态高分子材料。是一类带有官能团的网状结 构的高分子化合物，其结构有三部分组成：不溶 性的三维空间网状骨架，连接在骨架上的官能团 和官能团所带的相反电荷的可交换离子。
• 树脂按活性离子分类，如果活性离子是阳离子（ 和阳离子发生交换）就称为阳离子交换树脂；如 果是阴离子，则称为阴离子交换树脂。
水处理工艺选择
水处理基础知识课件
水处理基础知识课件第一节：水质与水质指标水质指标：表示水中各种杂质或污染物的重要标志，是水质状况的综合反映。
给水处理→杂质污水处理→污染物水中杂质的来源污水及分类水中杂质的分类及特性污水的处置途径水源的类型及特性污染物分类及污水的水质指标水中杂质的来源自然过程：降水、渗透、冲刷等人为因素：使用中污染水中杂质的分类悬浮物特性动水中呈悬浮状，静水中可下沉或上浮。
包括泥砂、大颗粒粘土、矿物废渣等无机易沉悬浮物和草木、浮游生物体等有机易浮悬浮物。
通常用重力沉降法去除。
胶体特性尺寸小，在水中长期静置不会下沉。
包括粘土、细菌、病毒、腐殖质、蛋白质等，造成水的色、臭、味。
须投加混凝剂方可去除。
溶解物特性稳定均匀分散在水中，外观清澈透明。
包括阴阳离子（Ca2+、Mg2 + 、Na + 、K + 、Hco3- 、SO42 - 、Cl –等）和溶解气体（O2、CO2等）。
须用化学或物化等特殊方法去除。
天然水源的类型地下水江河水湖泊及水库水海水地下水特点水质较清，细菌较少，水温和水质较稳定，但含盐量和硬度高于地表水。
一般宜作饮用水和工业冷却水的水源。
江河水特点悬浮物和胶态杂质含量较多，细菌含量和浊度高于地下水。
含盐量、硬度较低。
水的色、臭、味变化较大，有毒、有害物质易进入水体，水温不稳定。
受自然条件的影响较大。
湖泊及水库水特点水质类似于河水，但浊度较低，一般含藻类较多，易受废水污染，含盐量较河水高。
分淡水湖和咸水湖，咸水湖含盐量在1000mg/l以上，不宜作为生活饮用水。
海水特点含盐量高，约3500mg/l左右，且各种盐类或离子的重量比例基本一定。
其中氯化物含量最高，约占89%左右，其次为硫化物、碳酸盐，其他盐类含量极少。
须经淡化处理后方可作为居民生活用水。
污水及其分类污水：人类在自己的生活、生产活动中用过，并为生活或生产过程所污染的水。
分类：污水最终处置途径排放水体：污水的自然归宿，可充分利用环境容量，但易造成水体污染。
水处理基础知识PPT课件
按净化处理方法的不同，又可分为软化水、蒸馏水和除盐水等。 3） 凝结水
在汽轮机中作功后的蒸汽经凝汽器冷凝成的水。 4） 疏水
各种蒸汽管道和用汽设备中的蒸汽凝结水，经疏水器汇集到疏水箱 或并入凝结水系统。
5） 返回（凝结）水 热电厂向用户供热后，回收的蒸汽冷凝水。有热网加热器冷凝水和
电厂化学—培训
第一部分 化学水处理 制作人：孙红松
第一章 电厂用水
一、 火电厂中水的作用和损失 二、 火电厂中水的名称 三、 水质不良的危害 四、 火电厂水处理工作简介
凝汽式发电厂水汽循环系统
1
给 水
10
过热蒸汽
生 水
11
补给水
8
9
7
2
2 3
排汽Hale Waihona Puke 4凝结水65
冷却水
冷
却
12
水
水
1—锅炉；2—汽轮机；3—发电机；4—凝汽器；5—凝结水泵；6—凝结水精处理设备 7—低加；8—除氧器；9—给水泵；10—高压；11—补给水处理设备 12—冷却水泵
分碳酸盐分解。
What?
S：西门子，1/Ω，也称作姆欧， 电导的单位。
4、电导率：电阻率倒数，S/cm或μS/cm。常用电导率仪测定。
水的导电能力与水中离子含量、离子间相对比例和水温有关。
因此，测定电导率时，应保持水温一定、水中离子相对稳定；且
可以用测电导率方法测定水中含盐量。
若水的溶解固形物总量(TDS，mg/L)在50~5000mg/L之间，
指利用化学氧化剂氧化有机物所需的氧量。化学氧化剂一般 用重铬酸钾或高锰酸钾，前者较常用。 2、生物需氧量（BOD）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E B R水处理技术
EBR水处理技术
生态化生物膜法（EBR）工艺
定义：生态化生物膜(Ecological Biomembrane Reactor，EBR）工艺，其设计理念是通过利用植物根系和根系仿生填料作为微生物和原生动物群落生长的载体，把生物共生理念融入传统的生化工艺中，形成高度多样化的生物群落，构建稳定的水生态系统，从而高效地去除水中的污染物。
EBR技术基本原理简介
生态化生物膜法（EBR）兼有活性污泥法、生物膜法以及人
工湿地水处理技术的特点，池内的生物量高于活性污泥法和
MBR工艺，池内生物量高达12~18g/l，另外生态化生物膜
（EBR）工艺所需的污泥回流量较小，无污泥膨胀问题，后期运行管理较活性污泥法简单，对水量水质的波动有很强的适应能力。
生态化生物膜（EBR）工艺是一种兼氧生物膜法工艺，生化
池内分为二级兼氧、好氧池，并内设相应数量的EBR组件，部分
微生物以生物膜的形式固着生长在填料表面，部门则以絮状悬浮
生长于水中，同时池面上根据水力流态设置相应数量的植物种植框，该工艺兼有活性污泥法、生物膜法以及人工湿地三者的特点。
处理效率高、生态景观效果好。
工艺单元组成
生态化生物膜（EBR）工艺单元主要包括有曝气系统的EBR池、EBR组件和植物系统等内容。
对特定污染物的去除
（1）COD、BOD的去除
✓微生物降解
✓植物吸收
在废水中存在的各种有机物质大部分都可以被微生物和植物作为营养物质加以利用。
EBR工艺对COD、BOD去除率高达98%以上。
（2）氨氮、总氮的去除
✓微生物降解
✓植物吸收
生态化生物膜（EBR）工艺的污泥龄可达四十五天以上，大大提高了氮的去除效率。
EBR组件为生长较慢的物种如硝化菌、反硝化菌等提供一个更好的生境，通过附着在植物根系和EBR组件上的大量生物膜的作用，比传统处理工艺具有更高的去除率。
由于污泥龄长，再加上植物的协同作用，因此脱氮效率非常高，氨氮去除效率大于97％、总氮去除效率大于90％。
（3）总磷的去除
✓微生物降解
✓植物吸收
✓物化除磷
生态化生物膜（EBR）工艺具有一定的生物辅助除磷能力，微生物吸收的磷，以聚合磷的形式储存在体内，形成聚磷污泥，并最终通过脱落生物膜的排放达到从污水中除磷的目的。
磷作为植物生长发育所必需的营养元素，经植物根系吸收后，通过细胞膜上蛋白质消耗能量运输到植物体内各生长细胞中，供植物生长所需。
该工艺总磷的总去除效率大于97％。
技术专长特点
生态化生物膜（EBR）工艺因为池内特殊流态的作用，污水与微生物接触频率高，且池内微生物量大，污染物去除率高。
其工艺具有以下特点：
生物种类多，活性生物量大
容积负荷高，占地面积小
生态效果好，环境景观美
具有较好的除臭效果
抗冲击负荷能力强
无污泥膨胀问题
技术优势
出水水质好，出水标准高（能稳定达到地表Ⅲ类水质标准）
运行成本低
除臭效果好，提高土地利用率
保温效果好
占地面积小
应用领域
生态化生物膜（EBR）工艺以它特有的优势，在水处理领域中应用广泛，可用于以下方面：
（1）新建市政污水处理厂
（2）改扩建市政污水处理厂，或提质增效改造
（3）新建分散式小型污水处理站
（4）污水处理厂水资源化再生利用
（5）流域治理及新农村水环境的修复改善工程
（6）工业园区污水处理和资源化利用
（7）高尚住宅区生活污水资源化利用
（8）黑臭水体整治等地表水生态修复
（9）河道、湖库水质提升及生态修复
工程实例。
