扭矩测量方法范文
扭矩测量方法范文
扭矩是指物体受到力矩作用时产生的转动效果。
扭矩测量是工程领域中一个重要的参数，可以用于设计和控制机械设备的运行。
下面将介绍几种常见的扭矩测量方法。
1.力臂法
力臂法是最常见也是最简单的测量扭矩的方法。
该方法通过应用一个已知力在一个已知力臂上，使其作用在待测物体上，然后通过测量旋转角度和测力板的读数来计算扭矩。
这种方法适用于小扭矩的测量，如手动工具中的扭矩。
2.拉力式扭矩传感器
拉力式扭矩传感器是一种常用的扭矩测量装置。
该传感器由一个静态力传感器和一个力臂组成。
力传感器通常是应变片，通过测量应变片上的电信号来计算扭矩。
力臂的长度和结构可以根据需要进行设计和调整，以适应不同的测量需求。
3.电流感应扭矩测量
电流感应扭矩测量是一种非接触的测量方法。
该方法通过感应待测物体表面的电流来测量扭矩。
当扭矩产生时，磁场的分布会发生变化，导致感应电流的变化。
通过测量感应电流的变化来计算扭矩。
这种方法适用于高速旋转的设备，如发动机和电机。
4.表面应变法
表面应变法通过测量待测物体表面的应变来计算扭矩。
该方法常用于
大型设备的扭矩测量。
它通常使用应变片或电阻应变片贴在待测物体表面，通过测量应变片上的应变分布来计算扭矩。
5.光学测量法
光学测量法是一种基于光学原理的扭矩测量方法。
该方法使用光学传
感器和光栅或编码器来测量转子的旋转角度和速度，然后通过转子的转动
惯量和测得的角度和速度来计算扭矩。
这种方法适用于高精度和高速度的
扭矩测量。
综上所述，扭矩测量方法根据不同的应用需求和测量精度可以选择不
同的方法。
无论采用何种方法，正确的选择和使用扭矩传感器是关键。
另外，由于扭矩测量可能涉及到高速旋转设备和高压环境，操作人员需具备
一定的安全意识和操作技能。
扭矩的测量方法和原理
扭矩的测量方法和原理扭矩是物体绕轴旋转时受到的力矩，它是描述旋转力大小和作用位置的物理量。
在工程和科学研究中，测量扭矩是非常重要的。
本文将介绍扭矩的测量方法和原理。
常见的扭矩测量方法有静态法、动态法和电信号法。
静态法主要是通过杠杆原理，将扭矩传感器固定在被测物体上，然后根据测得的传感器输出信号计算出扭矩值。
动态法则是测量物体在旋转过程中的扭转角度和加速度，通过牛顿第二定律推导出扭矩值。
电信号法则是利用电极或电阻应变片等装置，将扭矩转化为电信号，再通过电路进行测量。
下面从静态法和电信号法两个方面详细介绍扭矩的测量原理。
一、静态法静态法是一种利用杠杆原理进行扭矩测量的方法。
其原理可由下式表示：M=F×l式中，M是扭矩，单位是牛顿米（N·m）；F是施加在杠杆上的力，单位是牛顿（N）；l是施力点到旋转中心的距离，单位是米（m）。
在实际测量中，需要将扭矩传感器固定在被测物体上，使其与旋转轴平行。
当物体受到扭矩时，扭矩传感器会产生相应的变形，进而输出电信号。
通过测量传感器的输出信号，可以计算出施加在物体上的扭矩大小。
静态法的优点是测量精度高，并且适用于不同形状和材料的物体。
然而，静态法只适用于低速旋转的物体，因为在高速旋转时，由于离心力的影响，无法准确测量扭矩值。
二、电信号法电信号法是一种常用的扭矩测量方法。
其原理是利用电阻应变片的变形来测量扭矩。
当物体受到扭矩作用时，电阻应变片会产生相应的应变，从而引起电阻值的变化。
通过测量电阻值的变化，可以间接得到扭矩变化的大小。
电信号法的基本原理如下：1.将电阻应变片安装在固定的位置上，使其与旋转轴垂直。
2.当物体受到扭矩作用时，电阻应变片的传感网格发生形变，导致电阻值的变化。
3.将电阻值变化转化为电信号输出。
4.通过测量电信号的强度，可以得到扭矩的大小。
电信号法的优点是测量范围广，可适用于高速旋转的物体。
此外，电信号法具有快速响应、准确可靠等特点。
动态扭矩测试方法
动态扭矩测试方法
动态扭矩呢，就是在物体转动过程中测量到的扭矩。
那咋测试它呢？有一种方法是通过传感器来搞定。
这传感器就像是一个小侦探，专门盯着扭矩的动静呢。
比如说应变片式扭矩传感器，它的原理有点像给物体“把脉”。
当有扭矩作用在轴上的时候，轴会发生微小的变形，应变片就能捕捉到这种变形，然后把它转化成电信号，这样我们就能知道扭矩的大小啦。
就好像应变片在跟我们悄悄说：“扭矩来啦，是这么大呢！”
还有磁电式的传感器也很厉害哦。
它利用磁场和电的关系来检测扭矩。
想象一下，在一个旋转的轴周围有个神秘的磁场，当轴受到扭矩开始扭动的时候，磁场也跟着发生变化，这个变化就被传感器发现了，然后就可以计算出扭矩的值啦。
这就像是磁场和传感器在玩一个默契的游戏，扭矩一有风吹草动，它们就把消息传递出来。
另外呢，我们还可以用光电式的方法来测试动态扭矩。
这个就更有趣啦。
通过光电编码器之类的设备，它能根据轴的旋转角度和速度等信息来推算出扭矩。
就好像轴在旋转的时候，光电设备在旁边默默地数着圈数，观察着速度，然后根据自己的小秘密算法，算出扭矩是多少。
在实际测试的时候呀，我们还得注意一些小细节呢。
比如说安装传感器的位置很重要哦。
要是位置没选对，就像你戴眼镜没戴正一样，看到的东西都是歪的，测出来的扭矩也不准啦。
而且，周围的环境也会影响测试结果呢。
要是周围有很多干扰源，像电磁干扰之类的，就会捣乱传感器的工作。
这时候就需要我们给传感器创造一个安静、干净的工作环境，就像给它盖个小房子，让它安心工作。
扭矩测量方法
扭矩测量方法扭矩是描述物体旋转运动状态的物理量，是力矩的一种特殊形式。
在工程领域中，扭矩的准确测量对于确保机械设备的正常运行至关重要。
因此，本文将介绍几种常见的扭矩测量方法，以帮助读者更好地了解和掌握扭矩测量的技术。
首先，我们来介绍一种常见的扭矩测量方法——力臂法。
力臂法是通过测量施加力的力臂长度和力的大小来计算扭矩的方法。
具体操作时，首先需要将力传感器安装在力臂上，然后施加力，并通过力传感器获取力的大小，再测量力臂的长度，最终可以通过力矩的计算公式计算出扭矩的数值。
这种方法简单易行，适用于大多数情况下的扭矩测量。
其次，还有一种常见的扭矩测量方法——弹簧测力计法。
弹簧测力计法是利用弹簧的弹性变形来测量扭矩的方法。
具体操作时，将弹簧测力计安装在扭矩传感器上，当扭矩作用在传感器上时，弹簧会产生弹性变形，通过测量弹簧的变形量就可以计算出扭矩的大小。
这种方法适用于需要连续监测扭矩变化的场合，具有高灵敏度和高精度的特点。
除了以上两种方法外，还有一种常见的扭矩测量方法——电子式扭矩传感器法。
电子式扭矩传感器法是利用电子传感器来测量扭矩的方法。
具体操作时，将电子式扭矩传感器安装在需要测量扭矩的位置上，传感器会将扭矩转化为电信号输出，通过电子设备进行处理和显示。
这种方法适用于需要远程监测和自动控制的场合，具有实时性和便捷性。
总的来说，扭矩的准确测量对于工程领域具有重要意义。
不同的扭矩测量方法各有特点，可以根据实际需求选择合适的方法进行测量。
通过本文介绍的几种常见的扭矩测量方法，相信读者对扭矩测量技术有了更深入的了解，能够更好地应用于实际工程中。
扭矩的实验报告

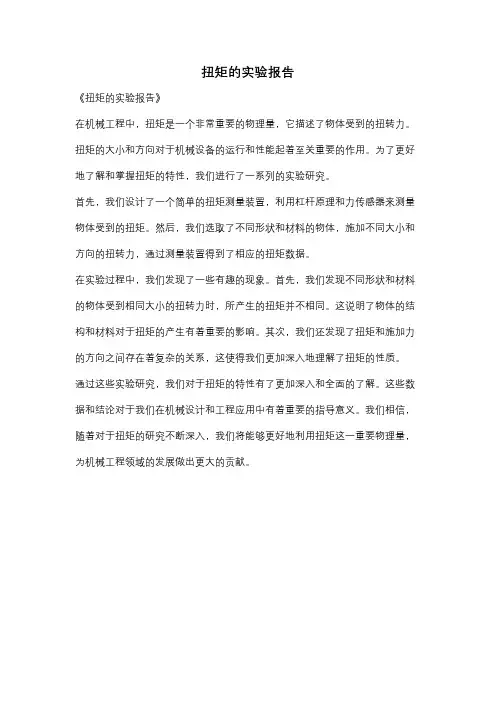

扭矩的实验报告
《扭矩的实验报告》
在机械工程中，扭矩是一个非常重要的物理量，它描述了物体受到的扭转力。
扭矩的大小和方向对于机械设备的运行和性能起着至关重要的作用。
为了更好地了解和掌握扭矩的特性，我们进行了一系列的实验研究。
首先，我们设计了一个简单的扭矩测量装置，利用杠杆原理和力传感器来测量物体受到的扭矩。
然后，我们选取了不同形状和材料的物体，施加不同大小和方向的扭转力，通过测量装置得到了相应的扭矩数据。
在实验过程中，我们发现了一些有趣的现象。
首先，我们发现不同形状和材料的物体受到相同大小的扭转力时，所产生的扭矩并不相同。
这说明了物体的结构和材料对于扭矩的产生有着重要的影响。
其次，我们还发现了扭矩和施加力的方向之间存在着复杂的关系，这使得我们更加深入地理解了扭矩的性质。
通过这些实验研究，我们对于扭矩的特性有了更加深入和全面的了解。
这些数据和结论对于我们在机械设计和工程应用中有着重要的指导意义。
我们相信，随着对于扭矩的研究不断深入，我们将能够更好地利用扭矩这一重要物理量，为机械工程领域的发展做出更大的贡献。
扭矩测量方法
扭矩测量方法扭矩是描述物体围绕固定轴线旋转的力的物理量，是衡量物体转动状态的重要参数。
在工程领域中，扭矩的测量是非常重要的，它直接关系到机械设备的性能和安全。
因此，掌握正确的扭矩测量方法对于工程技术人员来说至关重要。
一、扭矩传感器。
扭矩传感器是测量扭矩的重要工具，它能够将扭矩转化为电信号输出，通过测量电信号的大小来确定扭矩的大小。
扭矩传感器的选择应根据测量对象的特点和测量要求来确定，常见的扭矩传感器有电阻应变式、电容式、电磁式等多种类型。
二、扭矩测量方法。
1. 静态法。
静态法是最常用的扭矩测量方法之一，它通过固定被测物体的一个端点，然后施加一个力矩，通过测量被测物体的变形或者应变来计算扭矩的大小。
这种方法简单易行，适用于大多数静态扭矩测量。
2. 动态法。
动态法是一种在物体运动状态下进行扭矩测量的方法，它适用于需要测量旋转物体的扭矩。
通过在旋转轴上安装扭矩传感器，可以实时监测旋转过程中的扭矩变化，从而得到准确的扭矩数据。
3. 拉力计法。
拉力计法是一种通过测量拉力计的拉力来计算扭矩的方法，它适用于一些特殊的扭矩测量场合，如螺栓拧紧力矩的测量等。
通过将拉力计安装在扭矩作用点上，可以实现对扭矩的准确测量。
4. 液压法。
液压法是一种通过测量液压系统的压力来计算扭矩的方法，它适用于一些需要大扭矩测量的场合。
通过将液压系统与被测物体连接，可以根据液压系统的压力变化来计算扭矩的大小。
三、注意事项。
在进行扭矩测量时，需要注意以下几点：1. 选择合适的扭矩传感器，确保其测量范围和精度符合测量要求。
2. 在进行扭矩测量前，需要对测量系统进行校准，确保测量结果的准确性。
3. 在进行动态扭矩测量时，需要考虑旋转物体的惯性和动态特性对测量结果的影响。
4. 在进行液压法扭矩测量时，需要注意液压系统的密封和稳定性，以确保测量结果的准确性。
通过以上方法和注意事项，可以实现对扭矩的准确测量，为工程技术人员提供可靠的数据支持，保障机械设备的正常运行和安全性能。
测量螺栓扭矩手法
测量螺栓扭矩手法一、介绍螺栓是工程中常用的紧固件，而螺栓的正确拧紧是确保组装质量和安全性的重要环节。
螺栓扭矩是指扭矩力矩，也称为转矩，用于将螺栓连接紧固件，以达到预定的紧固力或负载。
测量螺栓扭矩是确保螺栓紧固质量的一种重要手段。
二、为什么需要测量螺栓扭矩螺栓的扭矩力矩是连接元件紧固的关键指标。
恰当的扭矩可以确保螺栓紧固力的准确实施，从而防止螺栓松动或断裂，保证装配的安全性和可靠性。
而没有正确的扭矩值，螺栓可能过紧或过松，导致螺纹损坏、松动、疲劳断裂等问题。
因此，测量螺栓扭矩是确保螺栓紧固质量的重要步骤。
三、测量螺栓扭矩的方法3.1 扭矩扳手扭矩扳手是测量螺栓扭矩的一种常用工具。
扭矩扳手通过内部的弹簧、齿轮和测力计来测量扭矩。
它能够提供精确的扭矩数值，并且在达到设定扭矩值时发出明显的声音或点击感觉，提示操作者停止拧紧。
扭矩扳手广泛应用于汽车、航空、机械制造等领域，是一种非常常见的扭矩测量工具。
3.2 电子扳手电子扳手是一种使用电子技术实现扭矩测量的工具。
它利用电子传感器将扭矩力矩转化为电信号，并通过显示屏上的数字显示实时扭矩数值。
电子扳手具有更高的精度和稳定性，同时还能提供更多的功能，如数据存储、数据导出和数据分析等。
因此，在一些对扭矩要求较高的场合，电子扳手通常被优先选择。
3.3 液压扳手液压扳手是一种采用液压原理实现扭矩测量的工具。
液压扳手通过液压缸将压力转化为扭矩力矩，并通过压力表来测量扭矩。
液压扳手具有较高的精度和扭矩范围，在一些需要大扭矩和高精度的工况下特别适用。
然而，液压扳手在使用时需要连接液压源，操作较为复杂，成本也较高，因此在一些场合可能不太常见。
四、测量螺栓扭矩的步骤为了确保螺栓扭矩的准确测量，以下是一个常见的测量步骤：1.准备合适的扭矩工具：根据实际情况选择使用扭矩扳手、电子扳手或液压扳手等工具。
2.根据设计要求设置扭矩数值：根据需要测量的螺栓规格和设定要求，设置合适的扭矩数值。
扭矩测量方法
扭矩测量方法扭矩是描述物体旋转状态的物理量，通常用于描述物体受到的扭转力。
在工程领域中，扭矩的测量是非常重要的，因为它直接影响到机械设备的运行和性能。
本文将介绍几种常见的扭矩测量方法，帮助读者更好地理解和应用扭矩测量技术。
一、动态扭矩测量方法。
动态扭矩测量方法是通过监测物体在旋转过程中所受到的力来计算扭矩的方法。
这种方法通常使用力传感器或扭矩传感器来实现。
当物体受到扭转力时，传感器会产生相应的电信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。
动态扭矩测量方法适用于需要实时监测扭矩变化的场合，如汽车发动机的扭矩输出检测等。
二、静态扭矩测量方法。
静态扭矩测量方法是通过施加一定的力矩到物体上，然后测量物体的变形或位移来计算扭矩的方法。
常见的静态扭矩测量方法包括梁式扭矩传感器、应变片传感器等。
这些传感器可以测量物体在扭转过程中产生的应变或位移，通过这些数据可以计算出物体所受的扭矩大小。
静态扭矩测量方法适用于需要高精度测量扭矩的场合，如实验室科研领域的扭矩测量等。
三、电磁式扭矩测量方法。
电磁式扭矩测量方法是通过在物体上安装一对电磁传感器，利用电磁感应原理来测量扭矩的方法。
当物体受到扭转力时，传感器会产生相应的电磁信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。
电磁式扭矩测量方法适用于需要在恶劣环境下进行扭矩测量的场合，如海洋工程、航空航天等领域。
四、光学式扭矩测量方法。
光学式扭矩测量方法是通过在物体表面安装一对光学传感器，利用光学原理来测量扭矩的方法。
当物体受到扭转力时，传感器会产生相应的光学信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。
光学式扭矩测量方法适用于需要在高温、高压等特殊环境下进行扭矩测量的场合，如石油钻探、核能工程等领域。
五、综合应用。
除了上述介绍的几种常见扭矩测量方法外，还有一些其他特殊的扭矩测量方法，如声学式扭矩测量、磁致伸缩式扭矩测量等。
微电机堵转扭矩的正确测量方法
微电机堵转扭矩的正确测量方法摘要：微电机是一种体积小、功率低、结构复杂、工艺要求高的电机，其扭矩测量非常重要。
本文介绍了微电机堵转扭矩测量的原理、方法、注意事项和优化措施，并对常用的多种测量方法进行了对比分析，最后提出了改进方案。
通过正确的扭矩测量方法，可以保证微电机质量和稳定性，提高产品的可靠性和安全性。
一、简介微电机是一种小型电动机，通常用在家电、医疗器械、玩具、自动化、汽车等领域。
微电机具有内旋、高速、低噪声、低能耗等特点，其使用范围越来越广泛。
微电机在使用过程中，扭矩的稳定性和精度非常重要。
堵转扭矩是指在电机旋转时，电机被卡住或施加外力使其停转时所需的最大力矩。
因此，对于微电机的扭矩测量具有很高的要求。
二、堵转扭矩测量原理堵转扭矩的测量原理与转矩传感器有关。
传感器是一种可以将机械转矩转换成电信号输出的设备。
传感器的检测电路（如电桥）通过检测材料的形变、磁感应、电感应等方式获得传感器的输出。
堵转扭矩传感器通过杆、座、转子矩阵传感器、信号测量模块等零部件组成。
当另外施加的外力，跟转子矩阵之间产生摩擦力，从而产生一个输入扭矩时，转子矩阵将产生弯曲变形，断裂应力。
转子矩阵的弯曲应变程度与输入扭矩成正比，从而可以测量出输入扭矩。
经过信号放大、滤波、转换等处理后，输出一个与输入扭矩成正比关系的电信号。
1、装置法方法原理：电机末端固定装置，利用气缸实现堵转，通过力传感来求得转子所受力,并利用所处位置算出转矩。
优点：简单易行，测量效果准确可靠。
缺点：测量过程中存在如量程不够、气源压力维持不良、标定精度差等问题。
2、电磁弹性法方法原理：在电机伸出的轴向求解器上安装一个变压器，并在转子上安装磁体。
当电机旋转时，产生一个感应电动势，变压器输出电信号并与传感器输出信号进行比较求得转矩。
根据预先确定的负载特性曲线，求解堵转扭矩。
优点：安全、快速、可行。
缺点：由于在转子上装有磁体，因此影响经检验后的扭矩。
在测试之前，必须预先评估磁力的影响，以便计算精度，而这样做可能导致精度损失。
测量螺栓扭矩的操作技巧
测量螺栓扭矩的操作技巧1. 引言螺栓扭矩是指在紧固螺栓时所需施加的力矩，它是确保螺栓紧固准确性和工程质量的重要参数。
准确测量螺栓扭矩的操作技巧对于各种领域的工程师和技术人员来说都是至关重要的。
本文将深入探讨测量螺栓扭矩的操作技巧，包括使用的工具、操作步骤和注意事项等内容。
2. 测量螺栓扭矩的工具测量螺栓扭矩的常用工具有扭矩扳手和电子扭矩扳手。
扭矩扳手是一种机械工具，通过调整扭矩设置，可以在达到预定扭矩时发出声音或将手柄自动断开。
电子扭矩扳手则通过内置的传感器和数字显示来实时显示扭矩数值。
在选择工具时，首先要确保其测量范围符合螺栓扭矩要求。
要选择可靠的品牌和型号，以确保测量的准确性和重复性。
定期校准工具也是非常重要的，可以保证其准确性。
3. 测量螺栓扭矩的操作步骤测量螺栓扭矩的操作步骤如下：步骤一：准备工作- 确保选择的工具适用于要测量的螺栓类型和尺寸。
- 校准和检查工具的准确性。
- 将工具调整到所需的扭矩值。
步骤二：固定工具和螺栓- 将工具插入螺栓头部或扳手上的套筒，并确保连接牢固。
- 将螺栓正确插入并对齐，以确保在紧固过程中不会发生偏移。
步骤三：施加扭矩- 通过手柄或电子控制器逐渐施加扭矩。
- 当扭矩值接近预设值时，慢慢增加压力以确保准确度。
- 当达到预设扭矩时，扳手会发出声音或手柄会自动断开。
此时应停止施加力矩。
步骤四：松开工具和螺栓- 在测量完毕后，松开工具和螺栓。
- 定期清洁和维护工具，确保其良好状态。
4. 测量螺栓扭矩的注意事项在进行螺栓扭矩测量时，需要注意以下几点：注意事项一：正确的扭矩值- 在使用工具之前，确保已经获得了正确的扭矩值。
这可以通过设计图纸、工程手册或相关标准来确定。
- 不要随意改变或超出扭矩要求，否则可能引发工程质量问题。
注意事项二：正确的工具和操作- 使用适合螺栓类型和尺寸的扭矩工具。
- 没有正确的操作方法和技巧，即使使用了正确的工具也无法保证准确性。
- 在使用电子扭矩扳手时，要仔细阅读和遵守操作手册中的说明。
扭矩测量说明
扭矩测量说明一、 测量原理：由材料力学知，当受扭矩作用时，轴表面有最大剪应力τmax。
轴表面的单元体为纯剪应力状态，在与轴线成45度的方向上有最大正应力σ1和σ2，其值为｜σ1｜=｜σ2｜=τmax。
相应的变形为ε1和ε2，当测得应变后，便可算出τmax及扭矩（可以使用BeeData 自带的应变扭矩计算工具，直接计算出扭矩值）。
测量时应变片沿与轴线成45°的方向粘贴（可以使用扭矩测量45度角专用应变片）。
由于采用无线传输技术，测量节点跟随轴旋转，不再需要拆轴安装扭矩传感器。
二、 粘贴应变片：正确粘贴应变片是保证扭矩准确测量的关键步骤，不合适的粘贴将引起零飘，蠕变等问题。
为了减小电流消耗，推荐使用350欧姆或更大阻值应变片。
1.组桥方式：推荐使用专用扭矩测量应变片(45度角)组成全桥进行扭矩测量。
可以使用单片半桥应变片（比如BE350-5HA），上下对称沿轴向贴片，组成全桥，该贴法具有消除弯曲影响的优点。
也可以使用单片全桥应变片，该贴法具有粘贴方便的优点，但是应变片成本较高，不能消除弯曲影响。
图1 上下半桥贴法图2 单片全桥2.粘贴应变片2.1 电阻应变片的选择：在应变片灵敏数K相同的一批应变片中，剔除电阻丝栅有形状缺陷，片内有气泡、霉斑、锈点等缺陷的应变片。
用数字万用表的电阻档测量应变片的电阻值R，将电阻值在350±2Ω范围内的应变片选出待用(应变片灵敏系数由厂家标定，一般为2.00左右)。
2.2轴表面的处理：用锉刀和粗砂纸等工具将试件在轴上的贴片位置的油污、漆层、锈迹、电镀层除去，再用细砂纸打磨成45°交叉纹，之后用镊子夹起丙酮棉球将贴片处擦洗干净，至棉球洁白为止。
见图2-1。
图2-1 钢试件应变片粘贴处表面处理示意图测点定位：应变片必须准确地粘贴在试件的应变测点上，而且粘贴方向必须是要测量的应变方向（如果使用专用45度角应变片，应变片沿轴向粘贴）。
为达到上述要求，要在试件上用钢板尺和划针画一个十字线(一根长，一根短)，十字线的交叉点对准测点位置，较长的一根线要与轴向一致。
