扭矩的测量方法和原理
扭矩的测量方法和原理
扭矩是物体绕轴旋转时受到的力矩，它是描述旋转力大小和作用位置的物理量。
在工程和科学研究中，测量扭矩是非常重要的。
本文将介绍扭矩的测量方法和原理。
常见的扭矩测量方法有静态法、动态法和电信号法。
静态法主要是通过杠杆原理，将扭矩传感器固定在被测物体上，然后根据测得的传感器输出信号计算出扭矩值。
动态法则是测量物体在旋转过程中的扭转角度和加速度，通过牛顿第二定律推导出扭矩值。
电信号法则是利用电极或电阻应变片等装置，将扭矩转化为电信号，再通过电路进行测量。
下面从静态法和电信号法两个方面详细介绍扭矩的测量原理。
一、静态法
静态法是一种利用杠杆原理进行扭矩测量的方法。
其原理可由下式表示：
M=F×l
式中，M是扭矩，单位是牛顿米（N·m）；F是施加在杠杆上的力，单位是牛顿（N）；l是施力点到旋转中心的距离，单位是米（m）。
在实际测量中，需要将扭矩传感器固定在被测物体上，使其与旋转轴平行。
当物体受到扭矩时，扭矩传感器会产生相应的变形，进而输出电信号。
通过测量传感器的输出信号，可以计算出施加在物体上的扭矩大小。
静态法的优点是测量精度高，并且适用于不同形状和材料的物体。
然而，静态法只适用于低速旋转的物体，因为在高速旋转时，由于离心力的影响，无法准确测量扭矩值。
二、电信号法
电信号法是一种常用的扭矩测量方法。
其原理是利用电阻应变片的变形来测量扭矩。
当物体受到扭矩作用时，电阻应变片会产生相应的应变，从而引起电阻值的变化。
通过测量电阻值的变化，可以间接得到扭矩变化的大小。
电信号法的基本原理如下：
1.将电阻应变片安装在固定的位置上，使其与旋转轴垂直。
2.当物体受到扭矩作用时，电阻应变片的传感网格发生形变，导致电阻值的变化。
3.将电阻值变化转化为电信号输出。
4.通过测量电信号的强度，可以得到扭矩的大小。
电信号法的优点是测量范围广，可适用于高速旋转的物体。
此外，电信号法具有快速响应、准确可靠等特点。
总结起来，扭矩的测量方法包括静态法和电信号法。
静态法利用杠杆原理，在被测物体上安装扭矩传感器，通过测量传感器的输出信号计算扭矩值。
电信号法则是利用电阻应变片等装置，将扭矩转化为电信号，再通过电路测量扭矩值。
这些测量方法在工程和科学研究中都有广泛应用，在汽车制造、航空航天、机械加工等领域起到了重要作用。
扭矩的测量方法和原理
扭矩的测量方法和原理扭矩是物体受到外力作用时发生转动的力矩，是描述物体转动能力的物理量。
在工程和科学领域中，扭矩的测量是非常重要的，因为准确测量扭矩可以用于设计、制造和维护各种设备。
测量扭矩的方法和原理有多种，下面将详细介绍其中几种常用的方法。
1.力臂法：力臂法是最常用的一种测量扭矩的方法。
它基于杠杆原理，通过施加一定的力在一个确定的力臂上来测量扭矩。
具体步骤如下：a.将扭矩传感器插入被测物体上，确定感应轴与被测物体的旋转中心相切。
b.施加一定大小的力在感应轴上，记录所需的力臂长度。
c.扭矩的大小可以通过施加的力乘以力臂长度来计算。
2.应变计法：应变计法是一种基于材料的变形特性来测量扭矩的方法。
它利用了材料在受力时会发生应变的原理，通过测量这种应变来计算扭矩大小。
具体步骤如下：a.将应变计固定在被测物体上，以使其能测量所需位置的应变。
b.当扭矩施加在被测物体上时，应变计会产生相应的应变。
c.测量应变计输出的电压或电阻值，利用应变计的灵敏度和校准数据来计算扭矩大小。
3.电磁法：电磁法是一种利用电磁感应原理来测量扭矩的方法。
它通过感应电流的变化来计算扭矩大小。
具体步骤如下：a.在被测物体上安装扭矩传感器，传感器的结构中包含一个用于感应磁场变化的线圈。
b.当扭矩施加在被测物体上时，传感器中的线圈会感应到磁场的变化。
c.感应电流的大小与扭矩成正比，通过测量感应电流的大小来计算扭矩。
4.平衡法：平衡法是一种通过平衡两个力矩来测量扭矩的方法。
它基于力矩平衡原理，通过调整一个质量和距离的平衡来测量未知扭矩的大小。
具体步骤如下：a.将被测物体与一个已知扭矩的校准装置相连，使其达到力矩平衡。
b.在校准装置上调整质量和距离，直到力矩平衡，并记录所需的质量和距离值。
c.将被测物体与校准装置断开，使用相同的质量和距离值来平衡新的未知扭矩，通过分析平衡状态来计算未知扭矩的大小。
总结起来，扭矩的测量方法包括力臂法、应变计法、电磁法和平衡法等。

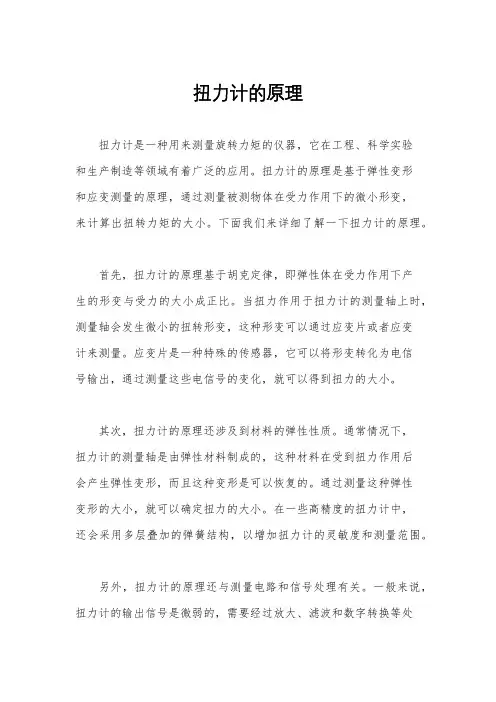

扭力计的原理
扭力计的原理扭力计是一种用来测量旋转力矩的仪器，它在工程、科学实验和生产制造等领域有着广泛的应用。
扭力计的原理是基于弹性变形和应变测量的原理，通过测量被测物体在受力作用下的微小形变，来计算出扭转力矩的大小。
下面我们来详细了解一下扭力计的原理。
首先，扭力计的原理基于胡克定律，即弹性体在受力作用下产生的形变与受力的大小成正比。
当扭力作用于扭力计的测量轴上时，测量轴会发生微小的扭转形变，这种形变可以通过应变片或者应变计来测量。
应变片是一种特殊的传感器，它可以将形变转化为电信号输出，通过测量这些电信号的变化，就可以得到扭力的大小。
其次，扭力计的原理还涉及到材料的弹性性质。
通常情况下，扭力计的测量轴是由弹性材料制成的，这种材料在受到扭力作用后会产生弹性变形，而且这种变形是可以恢复的。
通过测量这种弹性变形的大小，就可以确定扭力的大小。
在一些高精度的扭力计中，还会采用多层叠加的弹簧结构，以增加扭力计的灵敏度和测量范围。
另外，扭力计的原理还与测量电路和信号处理有关。
一般来说，扭力计的输出信号是微弱的，需要经过放大、滤波和数字转换等处理才能得到准确的扭力数值。
此外，为了提高测量精度，还需要考虑温度补偿、零点校准等因素，以确保扭力计在不同环境条件下都能够准确可靠地工作。
综上所述，扭力计的原理是基于弹性变形和应变测量的原理，通过测量被测物体在受力作用下的微小形变，来计算出扭转力矩的大小。
扭力计的工作原理涉及到胡克定律、材料的弹性性质以及测量电路和信号处理等多个方面，需要综合考虑和处理。
通过对扭力计的原理进行深入了解，可以更好地应用和维护扭力计，确保其在工程实践中的准确可靠性能。
扭矩测量方法
扭矩测量方法扭矩是描述物体旋转状态的物理量，通常用于描述机械设备的旋转力和转矩。
在工程领域中，扭矩的测量是非常重要的，因为它直接影响到机械设备的性能和安全。
本文将介绍几种常见的扭矩测量方法，帮助读者更好地了解和掌握扭矩测量技术。
1. 力臂法。
力臂法是最常见的扭矩测量方法之一。
它利用一个已知长度的杠杆，将力矩转换为力的乘积。
在实际应用中，可以通过测量力臂的长度和作用力的大小，计算出扭矩的数值。
这种方法简单易行，适用于大多数情况下的扭矩测量。
2. 弹簧测力计法。
弹簧测力计法是利用弹簧的弹性变形来测量扭矩的方法。
当扭矩作用于弹簧测力计时，弹簧会发生变形，根据弹簧的变形量可以计算出扭矩的大小。
这种方法具有高精度和灵敏度，适用于对扭矩精度要求较高的测量场合。
3. 电子测力计法。
电子测力计法是利用应变片和电子传感器来测量扭矩的方法。
应变片是一种能够感知应变变化的传感器，当扭矩作用于应变片时，其阻值会发生变化，通过电子传感器可以将这种变化转换为电信号，再通过计算机进行处理，得出扭矩的数值。
这种方法具有高精度、自动化程度高的特点，适用于对扭矩测量精度和实时性要求较高的场合。
4. 光学测量法。
光学测量法是利用光学原理来测量扭矩的方法。
通过在受力部位安装光学传感器，当受力部位发生形变时，光学传感器会感知到形变的变化，通过光学原理可以计算出扭矩的大小。
这种方法不受环境影响，适用于对测量环境要求较高的场合。
总结。
以上介绍了几种常见的扭矩测量方法，每种方法都有其适用的场合和特点。
在实际应用中，需要根据具体的测量要求和条件选择合适的扭矩测量方法，以确保测量结果的准确性和可靠性。
希望本文对读者有所帮助，谢谢阅读。
扭矩的测量
3 为轴表面相互垂直的两个方向上的主应力。 式中， 1 、
当应变片按图3.18a所示方向（与轴线成45°角，且相互垂
直）贴在轴上组成半桥电路时，应变片R1方向上的应变为 沿应变片R2方向的应变为
因，故。若将应变片R1、R2接成图3.18a所示的半桥，则不 但能使测量灵敏度比贴一片45°角方向的应变片高一倍， 而且还能消除由于扭力轴安装不善所产生的附加弯矩和轴 向力的影响。但这种贴片和接桥方式不能消除附加横向剪 切力的影响。如果在扭力轴上粘贴四片应片并将它们接成 半桥或全桥（见图3.18b）,就能消除附加横向剪切力的影 响。
3．3．1 力臂型扭矩测量装置
此方法是把被测量装置（例如电机、液压
泵、液压马达）的壳体用轴承支架支起， 在壳体上固定有力臂。 当被测量装置的传动轴输出扭矩由作用在 力臂上的承反力F（或砝码重力）产生的 力矩所平衡。 在静平衡的情况下（此时力臂处于水平位 置），力F和力臂L所形成的力矩就是被测 力矩。因为力臂L长度是固定的，因此只 要测量出力F就可以确定被测装置的输入 或输出扭矩。 力F可用测力计或测力传感器测量，也可 用标准平衡砝码来确定。此测量法的测量 误差主要来自轴承的摩擦务矩和力臂不平 衡所产生的附加力矩。
扭力轴2上安装了两个外齿轮3、4，两个内
齿轮5、6与永久磁铁9、10安装在圆筒13上。 圆筒可由固定在壳体1上的附加电动机14通 过传动带15带动旋转。使用时，将扭力轴串 接在传递扭矩的系统中，作为传动轴的一部 分随轴一起转动，转速高时，附加电动机14 不开动。这时外齿轮3、4随轴转动，而内齿 轮5、6不动，使内、外齿轮轮齿之间的相对 角位置发生变化，这时外齿轮3、4随轴转动， 而面齿轮5、6不动，使内、外齿轮轮齿之间 的相对象位置发生变化，时而两齿顶相对， 时而齿顶与齿间相对。由此引起磁路气隙部 分发生周期性变化，这样，两个线圈就感应 出同频率近似正弦的电压信号。当扭力轴受 扭以后，它的两端就发生相对扭转变形，产 生一个扭转角，从而引起两个外齿轮3、4之 间的相对位置错移，使由两个检测线圈7、8 输出的正弦信号之间形成一个相位差。同前 所述，为了测量扭矩值，只要将两个信号输 往相位差计，测出相应的相位差值即可。
盘点电机扭矩的测量方法有哪些
盘点电机扭矩的测量方法有哪些扭矩是电机试验中一个重要的参数，尤其是在电机效率评测中扭矩更是一个不可或缺的被测量，扭矩测量的准确性直接关系到电机效率的评测的正确性。
目前使用的扭矩测量方法按照测量原理可分为平衡力法、传递法和能量转换法。
一、平衡力法处于匀速工作状态的传动机械构件，其主轴和机体上一定同时存在一对扭矩T 和T，并且二者大小相等、方向相反。
通过测量机体上的T来测量主轴上T 的方法称为平衡力法。
设F 为力臂上的作用力，L 为力臂长度，则T=LF。
通过测量作用力F和力臂L即可得出T和T。
平衡力法的优点是不存在传递扭矩信号的问题，力臂上的作用力F容易测得；缺点是测量范围仅局限为匀速工作状态，无法完成动态扭矩的测量。
二、传递法传递法利用传递扭矩时弹性元件的物理参数会发生某种程度的变化。
利用这种变化与扭矩的对应关系来测量扭矩。
按照不同的物理参数，可将传递法进一步划分为磁弹性式、应变式、振弦式、光电式等，目前传递法在扭矩测量领域应用最为广泛。
图1 传递法分类1.光电式扭矩测量法将开孔数完全相同的两片圆盘形光栅固定在转轴上，并将光电元件和固定光源分别固定在光栅两侧，转轴无扭矩作用时两片光栅的明暗条纹错开，完全遮挡光路，无光线照到光敏元件上不输出电信号;有扭矩作用时两个圆盘形光栅的截面产生相对转角，明暗条纹部分重合，部分光线透过光栅照到光敏元件上，输出电信号。
扭矩值越大扭转角越大，照到光敏元件上的光线强度越大，输出电信号也就越大，通过测量输出的电信号能够测得外加扭矩的大小。
图2 光电式扭矩测量原理该方法的优点是响应速度快，能实现扭矩的实时监测;其缺点是结构复杂、静标困难、可靠性较差、抗干扰能力差，测量精度受温度变化的影响较大。
该方法不适用于刚启动和低。

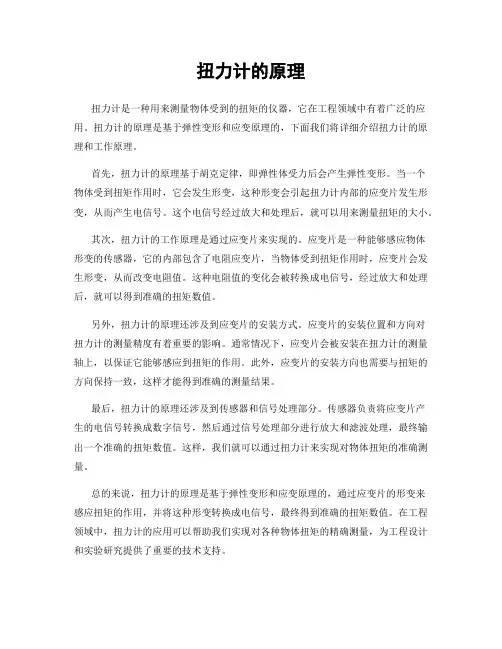

扭力计的原理
扭力计的原理扭力计是一种用来测量物体受到的扭矩的仪器，它在工程领域中有着广泛的应用。
扭力计的原理是基于弹性变形和应变原理的，下面我们将详细介绍扭力计的原理和工作原理。
首先，扭力计的原理基于胡克定律，即弹性体受力后会产生弹性变形。
当一个物体受到扭矩作用时，它会发生形变，这种形变会引起扭力计内部的应变片发生形变，从而产生电信号。
这个电信号经过放大和处理后，就可以用来测量扭矩的大小。
其次，扭力计的工作原理是通过应变片来实现的。
应变片是一种能够感应物体形变的传感器，它的内部包含了电阻应变片，当物体受到扭矩作用时，应变片会发生形变，从而改变电阻值。
这种电阻值的变化会被转换成电信号，经过放大和处理后，就可以得到准确的扭矩数值。
另外，扭力计的原理还涉及到应变片的安装方式。
应变片的安装位置和方向对扭力计的测量精度有着重要的影响。
通常情况下，应变片会被安装在扭力计的测量轴上，以保证它能够感应到扭矩的作用。
此外，应变片的安装方向也需要与扭矩的方向保持一致，这样才能得到准确的测量结果。
最后，扭力计的原理还涉及到传感器和信号处理部分。
传感器负责将应变片产生的电信号转换成数字信号，然后通过信号处理部分进行放大和滤波处理，最终输出一个准确的扭矩数值。
这样，我们就可以通过扭力计来实现对物体扭矩的准确测量。
总的来说，扭力计的原理是基于弹性变形和应变原理的，通过应变片的形变来感应扭矩的作用，并将这种形变转换成电信号，最终得到准确的扭矩数值。
在工程领域中，扭力计的应用可以帮助我们实现对各种物体扭矩的精确测量，为工程设计和实验研究提供了重要的技术支持。
扭矩的测量方法和原理
扭矩的测量方法和原理目前测量扭矩值主要采用非电量电测法，将应变片直接粘贴在传动轴的表面上,组成测量电桥,见图1。
用相应的测量系统测量由于扭矩作用所产生的剪应变或剪应力,从而计算出扭矩值。
其优点是可直接测量传动轴的扭转变形,减少了由主电机功率和转速推算的间接影响因素。
图 1 传动轴扭矩测量的布片和组桥图Fig。
1 Strain gage distribution and builing bridge by torquemeasuring on a driving axis由材料力学可知，扭矩的计算公式为M＝τW（1)式中M-—传动轴承受的扭矩;τ-—传动轴承受的剪切力；W——抗扭断面系数（对实心圆轴).式中D——传动轴直径。
则M＝0。
2τD3 （3) 因扭转作用在与轴体轴线成±45°方向的轴体表面上产生最大主应力σ1和最小主应力σ3，其绝对值均等于最大剪应力τ,即根据虎克定律，剪应力为式中E——传动轴材料的弹性模量；μ--传动轴材料的泊桑比;ε—-传动轴的应变.由式（3）可知，扭矩与应变呈线性关系。
扭矩测量的关键是解决信号的传输问题。
目前常用的扭矩信号传输方式包括有线传输和无线传输两种。
有线传输是使用滑环和电刷等将传动轴上的电信号引出给测量仪器。
冶金测量车所配置的是无线传输，该系统见图2。
传动轴上的机械应变引起贴在轴上的应变片的电阻发生变化，使其电桥失衡，产生与扭矩值成正比的电压。
该电压通过振荡器(运用频率调制的原理)转换成与扭矩值成正比的输出频率，其信号从发送线圈送到接收线圈,经鉴别器把信号解调并转换成电压信号进行记录和显示。
测量电桥、振荡器和发送线圈均安装在被测轴上随轴旋转，避免了旋转轴引线困难和接触滑环的接触电阻的影响。
图 2 扭矩测量框图Fig。
2 Block draft of the torgue measurement1—应变电桥；2-振荡器;3—发送线圈;4—接收线圈；5—鉴别器；6—计算机；7-传动轴。
扭矩仪作业指导书
扭矩仪作业指导书一、引言扭矩仪是一种用于测量和控制旋转力矩的仪器，广泛应用于机械创造、汽车维修、航空航天等领域。
为了确保扭矩仪的正常运行和准确测量，本作业指导书将详细介绍扭矩仪的使用方法、操作步骤和注意事项。
二、扭矩仪的基本原理扭矩仪根据弹性力矩原理进行测量。
当扭矩作用在测量装置上时，装置内的弹性元件将发生形变，形变量与扭矩成正比。
通过测量装置上的形变量，可以确定扭矩的大小。
三、扭矩仪的使用方法1. 准备工作a. 确保扭矩仪处于稳定的工作环境，避免温度过高或者过低的影响。
b. 检查扭矩仪的电源是否正常，确保电源线连接良好。
c. 检查扭矩仪的显示屏是否正常，如有异常情况应及时联系维修人员。
2. 扭矩仪的操作步骤a. 打开扭矩仪的电源开关，等待仪器自检完成。
b. 选择合适的测量模式，如单向扭矩测量、双向扭矩测量等。
c. 将待测物体与扭矩仪连接，确保连接坚固可靠。
d. 调整扭矩仪的测量范围，确保测量结果准确。
e. 开始测量，记录测量数值并进行数据处理。
f. 测量完成后，关闭扭矩仪的电源开关。
四、扭矩仪的注意事项1. 使用前应子细阅读扭矩仪的使用说明书，并按照说明书进行正确操作。
2. 在使用过程中，应避免扭矩仪受到外力冲击，以免影响测量结果。
3. 定期对扭矩仪进行校准，确保测量结果的准确性。
4. 使用过程中如发现异常情况，应即将住手使用，并联系维修人员进行检修。
5. 扭矩仪应存放在干燥、通风良好的环境中，避免受潮或者受到腐蚀。
五、扭矩仪的维护与保养1. 定期清洁扭矩仪的外壳和显示屏，避免灰尘和污垢积累。
2. 注意保护扭矩仪的连接接口，避免接口松动或者损坏。
3. 如需长期存放扭矩仪，应将其放置在防尘袋中，并存放在干燥的环境中。
4. 定期对扭矩仪进行维护保养，包括更换电池、校准仪器等。
六、扭矩仪的常见问题及解决方法1. 问题：扭矩仪显示屏无法正常显示。
解决方法：检查电源线是否连接良好，确保电源正常；若问题仍未解决，联系维修人员进行检修。
扭矩测量原理
扭矩测量原理
扭矩测量原理是指用于测量机械设备旋转部件所受的扭矩大小的方法和原理。
扭矩是指作用在物体上的力矩，也可以理解为旋转力的大小。
扭矩的大小取决于力的大小和施加力的距离。
要测量扭矩，常用的方法是使用扭矩传感器或扭矩表。
扭矩传感器是一种专门用于测量扭矩的装置，通常由应变片、测力电桥和信号放大器等部件组成。
扭矩测量的原理基于胡克定律，即力与变形之间的关系。
当物体受到力的作用时，会产生扭转变形。
扭矩传感器通过应变片来感应这种变形，并将其转化为电信号进行测量。
应变片是一种能够随物体形变而发生应变的材料，当扭矩作用在物体上时，应变片会发生弯曲变形，从而改变其阻抗值。
通过测量阻抗值的变化，就可以确定物体所受的扭矩大小。
扭矩传感器还常常采用负反馈原理进行校准，即将已知扭矩作用于传感器上，根据传感器输出的电信号进行调整，使得输出信号与已知扭矩一致。
这样可以提高测量的准确性和稳定性。
除了扭矩传感器，还有一些其他测量扭矩的装置和方法，如光纤传感器、电容传感器等。
这些装置利用了不同的物理原理进行扭矩测量，但测量的基本原理都是一致的。
综上所述，扭矩测量原理是基于物体变形与力之间的关系。
通过测量应变片的变化，转化为电信号进行测量，可以准确地测
量物体所受的扭矩大小。
使用合适的校准方法和装置，可以提高测量的准确性和稳定性。
扭矩测量方法
扭矩测量方法扭矩是描述物体旋转状态的物理量，通常用于描述物体受到的扭转力。
在工程领域中，扭矩的测量是非常重要的，因为它直接影响到机械设备的运行和性能。
本文将介绍几种常见的扭矩测量方法，帮助读者更好地理解和应用扭矩测量技术。
一、动态扭矩测量方法。
动态扭矩测量方法是通过监测物体在旋转过程中所受到的力来计算扭矩的方法。
这种方法通常使用力传感器或扭矩传感器来实现。
当物体受到扭转力时，传感器会产生相应的电信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。
动态扭矩测量方法适用于需要实时监测扭矩变化的场合，如汽车发动机的扭矩输出检测等。
二、静态扭矩测量方法。
静态扭矩测量方法是通过施加一定的力矩到物体上，然后测量物体的变形或位移来计算扭矩的方法。
常见的静态扭矩测量方法包括梁式扭矩传感器、应变片传感器等。
这些传感器可以测量物体在扭转过程中产生的应变或位移，通过这些数据可以计算出物体所受的扭矩大小。
静态扭矩测量方法适用于需要高精度测量扭矩的场合，如实验室科研领域的扭矩测量等。
三、电磁式扭矩测量方法。
电磁式扭矩测量方法是通过在物体上安装一对电磁传感器，利用电磁感应原理来测量扭矩的方法。
当物体受到扭转力时，传感器会产生相应的电磁信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。
电磁式扭矩测量方法适用于需要在恶劣环境下进行扭矩测量的场合，如海洋工程、航空航天等领域。
四、光学式扭矩测量方法。
光学式扭矩测量方法是通过在物体表面安装一对光学传感器，利用光学原理来测量扭矩的方法。
当物体受到扭转力时，传感器会产生相应的光学信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。
光学式扭矩测量方法适用于需要在高温、高压等特殊环境下进行扭矩测量的场合，如石油钻探、核能工程等领域。
五、综合应用。
除了上述介绍的几种常见扭矩测量方法外，还有一些其他特殊的扭矩测量方法，如声学式扭矩测量、磁致伸缩式扭矩测量等。
