LCD显示屏检验标准
LCD显示屏检验标准
LCD显示屏检验标准
一、检验标准
（一）显示屏外形尺寸及屏体相关要求
1、外形尺寸检验：显示屏的外形尺寸应符合样品或图纸规定的尺寸，尺寸偏差不应超过±0.2mm；
2、屏体强度检验：将显示屏安装到相应的支架或架体上，击中屏体
表面以及边缘处，应没有明显的弹性变形；
3、产品外壳表面质量：整体表面不得有明显的刮伤，无明显的裂缝，且无工艺相关的明显瑕疵；
4、螺丝连接：显示屏的形状应该符合客户提供的图纸要求，螺丝连
接应外观无明显折断及脱落情况；
（二）显示屏电性及可靠性检验
1、逆变器功能检验：连接显示屏的逆变器插头应满足相应的电性，
并应按照客户要求检验额定功率对应的电压及频率；
2、显示屏开关机检测：显示屏的开机时间不能超过规定的时间，开
机后的画质应清晰，按照客户要求的各种功能及按键正常使用；
3、显示屏存储检测：应检查显示屏的程序存储和数据存储功能，使
用显示屏的内存模块，使用客户要求的接口测试；
4、显示屏信号检测：应检查显示屏的信号输入和输出，检查显示屏
的信号传输功能，使用客户要求的接口测试；。
显示屏检验规范及缺陷判定标准
一、目的：规定LCD液晶显示屏的检验项目、检验方法及判定规格，为IQC、OQC、IPQC、QA检验人员提供判定依据。
二、适用范围：适用本公司各供应商及无特殊要求顾客提供的液晶屏的检验判定。
三、抽样水准：进行全检四、使用工具：1、VGA信号发生器2、测屏治具3、静电环、静电手套4、卷尺、放大镜、游标卡尺;五、检验条件：1、照明条件：日光灯600～800LUX；2、目光与被测物距离：30～45CM；3、常温条件下六、PANEL等级：6.1像素缺陷6.1.1定义液晶屏由正方形的像素组成，每一组像素有R/G/B三个子像素组成，如图1或图2所示6.1.2暗点：由于MOS管失效，造成一个子像素点一直不发光，称为暗点暗点的判定：当不发光的子像素面积大于像素面积的1/2时，判定为一个暗点，反之则不计。
如图3，图46.1.3亮点：由于MOS管失效，造成一个子像素一直发光，称为亮点亮点的判定；当发光的子像素面积大于子像素面积的1/2时，判定为一个亮点如图5，图6所示6.1.4微亮点：由于液晶屏内两个电极间侵入了可导电的杂质微粒，造成像素内部分区域一直发亮，符合下面条件时判为微亮点如图76.1.5杂质不良：杂质不良是液晶屏内背光模组部分或偏光片两面等部位侵入杂质引起的不良，杂质不良形状不规则，与像素没有必然的联系，分为圆形和线形，如下图6.1.6偏光片缺陷：液晶屏表面有划伤，凹痕，起泡，气泡等从外表可以看到的不良现象；6.1.7漏光：在黑场，或者蓝场的界面下（有专用测试LCD的颜色软件）能看到有泛白的区域，如图14对于漏光可以根据自己以及客户的接受界限来判定，像上图的大面积漏光且于周围有明显的分别是不允许接受的，如漏光区面积小且与正常区过渡平缓，无明显的分界（如图15）可以适量的接受。
七、屏幕划区：A/B区：八、检验项目及判定标准：1、外包装检查:检查外包装是否完好无损.（全检/批）2、规格型号、等级检查:按入库单号及采购定单，核对每批来料的规格型号、等级是否与实物一致（5PCS/批）.3、外形尺寸检测:检测其长度、宽度、厚度与及灯管线的长度，以工程研发提供相应的规格书为标准，确保所有检测的数据符合要求.（5PCS/批）4、显示画面缺陷判定:通电，用专用检测设备对各个画面进行检九、液晶屏等级判定：9.1 A+ 级等级判定规格备注A＋级亮点N=0所有缺陷不可同时存在微亮点N≤3 Windows桌面不可见暗点N≤3 暗点间距≥5cm连点不允许微暗点忽略污点A区不允许；B区≤1；C区≤2；A区+B区+C区N≤3；且Φ≤0.3mm或W≤0.3，L≤1.0mm；间距≥5cm Windows桌面显示为暗点白点（团）不可见.暗斑无9.2 A级9.3 B 级9.4 C 级十.相关记录:QR-H-02 A/0 --- IQC检验记录表。

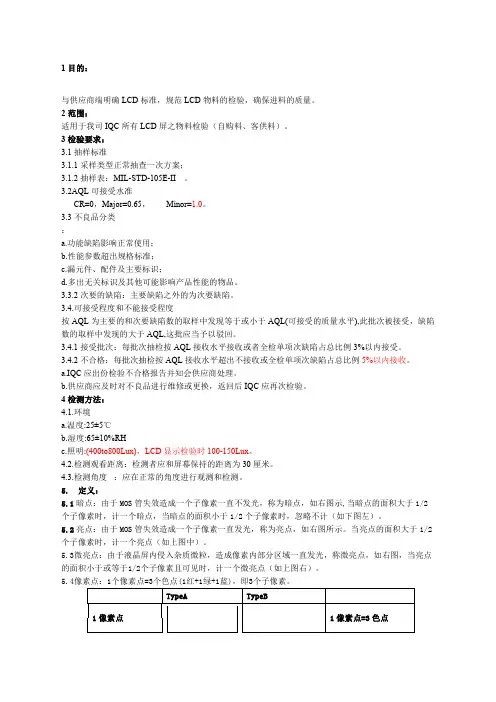

LCD检验标准
1目的：与供应商端明确LCD标准，规范LCD物料的检验，确保进料的质量。
2范围：适用于我司IQC所有LCD屏之物料检验（自购料、客供料）。
3检验要求：3.1抽样标准3.1.1采样类型正常抽查一次方案；3.1.2抽样表：MIL-STD-105E-II 。
3.2AQL可接受水准CR=0，Major=0.65，Minor=1.0。
3.3不良品分类：a.功能缺陷影响正常使用；b.性能参数超出规格标准；c.漏元件、配件及主要标识；d.多出无关标识及其他可能影响产品性能的物品。
3.3.2次要的缺陷：主要缺陷之外的为次要缺陷。
3.4.可接受程度和不能接受程度按AQL为主要的和次要缺陷数的取样中发现等于或小于AQL(可接受的质量水平),此批次被接受，缺陷数的取样中发现的大于AQL,这批应当予以驳回。
3.4.1接受批次：每批次抽检按AQL接收水平接收或者全检单项次缺陷占总比例3%以内接受。
3.4.2不合格：每批次抽检按AQL接收水平超出不接收或全检单项次缺陷占总比例5%以内接收。
a.IQC应出份检验不合格报告并知会供应商处理。
b.供应商应及时对不良品进行维修或更换，返回后IQC应再次检验。
4检测方法：4.1.环境a.温度:25±5℃b.湿度:65±10%RHc.照明:(400to800Lux)，LCD显示检验时100-150Lux。
4.2.检测观看距离：检测者应和屏幕保持的距离为30厘米。
4.3.检测角度：应在正常的角度进行观测和检测。
5. 定义：5.1暗点：由于MOS管失效造成一个子像素一直不发光，称为暗点，如右图示,当暗点的面积大于1/2个子像素时，计一个暗点，当暗点的面积小于1/2个子像素时，忽略不计（如下图左）。
5.2亮点：由于MOS管失效造成一个子像素一直发光，称为亮点，如右图所示。
当亮点的面积大于1/2个子像素时，计一个亮点（如上图中）。
5.3微亮点：由于液晶屏内侵入杂质微粒，造成像素内部分区域一直发光，称微亮点，如右图，当亮点的面积小于或等于1/2个子像素且可见时，计一个微亮点（如上图右）。
LCD、LED屏检验判定标准
一、目的统一规定LCD液晶显示屏的检验项目、检验方法及判定规格,为IQC、QC、QA 提供液晶判定依据.二、适用范围适用本公司各供应商及顾客提供的LCD液晶屏.三、检验水准全检四、使用工具卷尺、MASK、电脑附专用测试软件、放大镜、游标卡尺、测屏冶具、静电环、静电手套、滤光片.五、注意事项5.1 检测时,检验员必须配戴静电环和静电手套;5.2 操作时,注意手不能紧握驱动板和液晶面板显示区域;5.3 仪器设备必须接地良好;5.4 检查距离正面目视距显示屏30～50cm,每个检测画面目视至少3-5秒;5.5 检测环境:温度,25±3℃;湿度,60～80﹪RH;亮度为300-800LUX;5.6 LCD屏属贵重物品,注意轻拿轻放,拿出或装进包装箱时,手应托住显示屏边框下部.六、坏像素名词解释6.1 亮点: 在底色画面或红/绿/蓝画面,屏幕上一直发光的一个红/绿/蓝发光的像素格,计为一颗单亮点.(附图1)6.2 暗点: 在全白画面或红/绿/蓝画面,屏幕上一直不发光的一个红/绿/蓝发光的像素格,计为一颗单暗点. (附图2)6.3 连点: 相邻近的两个或两个以上的亮点或暗点组成一组点.如两个相邻的亮(暗)点,称为一组2连亮点(附图3)或2连暗点(附图4);三个相邻的亮(暗)点,称为一组3连亮点或3连暗点.(附图5)6.4 微亮点: 当某个单色发光点的面积小于1/2个像素格时,称微亮点.(附图6)6.5 微暗点: 当某上单色不发点的面积小于1/2个像素格时,称微暗点.(附图6)6.6 斜纹: 水波纹状的倾斜条纹,分布呈带状或满屏,称斜纹.6.7 污点: 液晶片生产用料不纯而带来的杂质,呈点状、线状或不规则形状,且颜色深浅不一.6.8 划伤: 异物接触液晶屏的偏光片,使其受损而形成的点状或线状的缺陷.6.9 暗团: 液晶屏局部显示亮度较其周围偏暗而出现视觉上的暗印,称暗团.6.10 亮斑: 液晶屏局部显示亮度较其周围偏亮而出现视觉上的亮团,称亮斑.6.11异物: 灰尘或其它小杂质落入偏光片和玻璃之间,在底色画面形成发光和白色画面不发光的点状或不规则线状的缺陷.6.12 Mura: 液晶屏局部显示在视觉上灰色或白色的色差,呈点状、线状或带状分布.6.13 白点(团): 液晶屏在单色画面或Windows桌面下局部显示呈白色的点(团)状缺陷,与周围显示区域的颜色差异变化明显.6.14 内划伤: 液晶屏生产时,偏光片内侧或玻璃表面由于刮伤而形成的线状缺陷,在底色画面下呈发光的短线状.6.15 雾点: 液晶屏在底色画面下显示时,局部呈云雾状的轻微发光缺陷.6.16 漏光: 在屏幕外壳与液晶面板贴合处,漏光就是在不紧密而造成的背光灯的光线泄露,局部显示亮度大于周围显示区域,呈带状或半圆形的缺陷.6.17弱线: 在单色画面或Windows桌面,与上、下边框平行(横线)或与左、右边框垂直(竖线)的整条线状缺陷,呈灰黑色(暗线)或乳白色(白线),线体朦胧,不影响字符或图像的显示.6.18 底色银粉: 在底色画面下,局部呈银色的粉状缺陷,成片的分布.6.19晕点: 偏光片内的异物反光造成,有底色画面或Windows桌面下,在异物的周围形成一道光晕,亮度在视觉上要较周围偏亮.6.20偏光板汽泡: 由偏光板内的残留汽泡在通电时发光形成的在任何检测画面都能显示的点状缺陷,以所占的横向像素格的个数作为直径.6.21压伤: 液晶屏正面的局部显示区域受到外力重压后,受压部位玻璃未破损,但液晶体不能正常显示而呈现的点状或条状黑斑.6.22 液晶溢出: 在液晶屏玻璃未破损的情况下,液晶体溢到玻璃和偏光片之间形成的形状不规则的黑色缺陷,在任何发光画面可见,溢出部位不能形成画面显示.6.23 亮线: 由于IC和玻璃之间的连接不良造成的横向或纵向的在底色和红/绿/蓝画面一直发光的完整的线状(带状)缺陷,缺陷部位不能形成画面显示.6.24 暗线: 由于IC和玻璃之间的连接不良造成的横向或纵向的在全白和红/绿/蓝画面一直不发光的完整线状(带状)缺陷,缺陷部位不能形成画面显示.(黑色称之为黑线,彩色称之为彩线)6.25 白屏: 由于驱动板不良造成的液晶屏只有灯管发光,显示区域无任何显示信号,整个屏幕为白色.6.26 密集点: 两个(组)或两个(组)以上相邻近但又不相连的点(连点)称为密集点.七、坏像素注释及说明7.1 亮点(附图1) 7.2 暗点(附图2)为一个暗点7.3 连亮点(附图3) 7.4 连暗点(附图4)连亮点 连暗点7.6 附图61).当某个单色发光点的面积小于1/2个 2).当某个单色不发光点的面积小于1/2个像素格时,称微亮点; 像素格时,称微暗点. 7.7 点状缺陷和线状缺陷的划分a:垂直宽度,b:水平宽度1)当2a ≥b时,为点状,Φ=(a+b)/2;2)2a ﹤b 时,为线状. 7.8 坏像素的判定发光面积≥1/2像素格 a ≥1/2像素格 ①a ≥1/2像素格 a ﹤1像素格◆亮点 ◆1个点 ◆2连亮点 ◆1亮点 ②a ﹤1/2像素格 ◆1亮点 7.9 显示区域的划分显示屏的正中心为圆心,以LCDA 区;区以外的所有区域.八、检验项目8.1外包装检查:检查外包装是否完好无损.（全检/批）8.2规格型号、等级检查:按入库单号及采购定单,核对每批来料的规格型号、等级是否与实物一致.（5PCS/批）8.3外形尺寸检测:检测其长度、宽度、厚度与及灯管线的长度,以工程研发提供相应的规格书为标准,确保所有检测的数据符合要求.8.4玻璃在铁框内的移动范围:≤0.5mm.8.5黑边偏移:上下黑边偏移≤0.5mm,左右黑边偏移≤0.5mm.8.6显示画面缺陷判定:通电,用专用检测软件对各个画面进行检测,按《液晶屏缺陷判表据表》进行分类,并记录标示.九、液晶屏等级判定标准9.1 A+ 级9.2 A 级9.3 B 级9.4 C 级9.5 D 级。
LCD显示屏检验标准
LCD显示屏检验标准
文件编号BC-QM-026 生效日期批准审核拟制版本/修订号 A.0 制订部门品质部
1.0 目的: 为使LCD显示屏符合本厂之产品要求，特制定检验和判定标准。
2.0 范围: 适用本公司所有CD显示屏来料检验.
3.0 检验环境: 在正常光源下，距30CM远，以45°视角观看产品。
4.0 检验标准: GB/T2828.1-2012 正常检验一次抽样方案，一般检验水平Ⅱ级，特殊检验水平S-3。
检验项目检验内容
检验工具
仪器
判定标
准
CR MA MI
包装1、每个包装箱及内盒袋上必须有相应品名、规格、料
号、数量、供应商、出厂检验日期、及标贴环保标志等。
目视
√2、不能有混料、错料、挤压、潮湿、包装箱变形、箱体
破损、每个产品包装方式要用比较得当的保护。
√
外观1、目视检查不能漏贴保护膜。
目视
√2、屏幕2CM以内有两处小于1.5MM的破损,且不影响装配
及外观。
√
3、LCD表面框线宽度超出可视。
√
4、镜片表面出现≤1MM轻度划伤。
√
备注：1、检验拿取时需戴手套。
2、轻拿轻放，防止碰撞、摔落。
液晶显示屏检验标准准
液晶显示屏检验标准准
一、前言
液晶显示屏（LCD）是一种广泛应用在各种电子设备上的显示设备，从移动手机到计算机系统，它们都可以使用LCD来显示界面。
由于LCD在电子产品的显示效果直接影响着产品的性能和外观，因此，要求严格地检验液晶显示屏，以确保产品质量。
二、操作规范
1、组装液晶显示屏前，应对其表面及关联部件进行清洁，保证产品的清洁度；
2、液晶显示屏安装上的键盘、按钮等元件，应完好可用，对应功能清楚，响应准确；
3、液晶显示屏安装完成后，应检查是否能够完成开机操作，检查显示效果是否满足用户要求；
4、液晶显示屏的管脚部位，应检查无明显缺陷，管脚与焊盘间距正确，连线走线整齐；
5、液晶显示屏外观检查时，应检查表面是否有裂纹、白斑、晕渍，并且检查是否存在污渍，确保外观完好；。
液晶屏检验标准
一、目的规定LCD液晶显示屏的检验项目、检验方法及判定规格，为IQC、FQC、QA检验人员提供判定依据。
二、适用范围适用本公司各供应商及无特殊要求顾客提供的液晶屏。
三、检验水准全检批四、 使用工具4.1LVDS信号发生器;4.2卷尺、放大镜、游标卡尺;4.3测屏冶具4.4静电环、静电手套.五、检测条件与环境5.1 检查距离正面目视距显示屏30～50cm，每个检测画面目视至少3-5秒；5.2 温度：常温条件下，亮度为300-800LUX；六、坏像素名词解释6.1 亮点: 在底色画面或红/绿/蓝画面，屏幕上一直发光的一个红/绿/蓝发光的像素格;6.2 暗点: 在全白画面或红/绿/蓝画面，屏幕上一直不发光的一个红/绿/蓝发光的像素格;6.3 连点: 相邻近的两个或两个以上的亮点或暗点组成一组点;6.4 污点: 液晶片生产用料不纯而带来的杂质，呈点状、线状或不规则形状;6.5 划伤、压伤: 异物接触液晶屏的偏光片，使其受损而形成的点状或线状的缺陷;6.6亮斑: 液晶屏局部显示亮度较其周围偏亮而出现视觉上的亮团，称亮斑;6.7 漏光: 在屏幕外壳与液晶面板贴合处，不紧密而造成的背光灯的光线泄露，局部显示亮度大于周围显示区域，呈带状或半圆形的缺陷;6.8 亮线: 由于IC和玻璃之间的连接不良造成的横向或纵向的在底色和红/绿/蓝画面一直发光的完整的线状(带状)缺陷，缺陷部位不能形成画面显示.6.9 暗线: 由于IC和玻璃之间的连接不良造成的横向或纵向的在全白和红/绿/蓝画面一直不发光的完整线状(带状)缺陷，缺陷部位不能形成画面显示.(黑色称之为黑线，彩色称之为彩线) 6.10花屏：因接口或电路异常造成显示条纹或杂色;6.11 白屏: 由于驱动板不良造成的液晶屏只有灯管发光，显示区域整个屏幕为白色.七、显示区划分7.1A区定义:以LCD显示屏的正中心为圆心，LCD显示屏的垂直高度80%为半径的圆都称为A区；7.2B区定义:除去A区以外的所有区域.八、检验项目8.1外包装检查:检查外包装是否完好无损.（全检/批）8.2规格型号、等级检查:按入库单号及采购定单，核对每批来料的规格型号、等级是否与实物一致.（5PCS/批）8.3外形尺寸检测:检测其长度、宽度、厚度与及灯管线的长度，以工程研发提供相应的规格书为标准，确保所有检测的数据符合要求.（5PCS/批）8.4玻璃在铁框内的移动范围:≤0.5mm.（5PCS/批）8.5黑边偏移:上与下、左与右黑边偏移≤0.5mm.（5PCS/批）8.6显示画面缺陷判定:通电，用专用检测设备对各个画面进行检测。
lcd显示屏检验标准
lcd显示屏检验标准LCD显示屏检验标准。
LCD显示屏是一种常见的电子产品配件，广泛应用于电视、电脑显示器、手机等设备中。
为了确保LCD显示屏的质量和性能符合要求，制定了一系列的检验标准。
本文将介绍LCD显示屏的检验标准及相关内容。
首先，我们需要对LCD显示屏的外观进行检验。
外观检验包括屏幕表面是否有划痕、凹坑、污渍等缺陷，边框是否完整无损，连接线是否牢固等。
这些外观缺陷会影响LCD显示屏的美观度和使用寿命，因此外观检验非常重要。
其次，对LCD显示屏的显示效果进行检验。
显示效果检验包括亮度均匀性、色彩准确度、对比度、灰阶等参数的测试。
这些参数直接影响到LCD显示屏的显示质量，对于不同用途的显示屏，这些参数的要求也有所不同。
再者，对LCD显示屏的触摸功能进行检验。
对于带有触摸功能的LCD显示屏，需要测试其触摸灵敏度、触摸精度、多点触控功能等。
这些功能对于一些特定的应用场景非常重要，如工业控制、商业展示等。
最后，对LCD显示屏的耐久性进行检验。
耐久性检验包括长时间开机后的温度变化、湿度变化、震动、耐磨损等测试。
这些测试可以模拟LCD显示屏在长时间使用过程中可能遇到的各种环境和条件，确保其稳定性和可靠性。
除了以上几点，还需要对LCD显示屏的包装进行检验。
包装检验包括包装是否完整、防震防潮的能力、标识是否清晰等。
良好的包装可以有效保护LCD显示屏在运输和存储过程中不受损坏。
总之，LCD显示屏的检验标准涵盖了外观、显示效果、触摸功能、耐久性和包装等多个方面。
严格按照这些标准进行检验，可以确保LCD显示屏的质量和性能符合要求，提高其市场竞争力和用户满意度。
希望本文介绍的内容对您有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LCD显示屏检验标准
LCD显示屏是一种常见的电子设备，广泛应用于电视、电脑、手机等
各类设备中。
为了确保其质量和性能稳定，LCD显示屏需要经过一系列的
检验和测试。
以下是LCD显示屏的检验标准，包括其外观、图像质量、电
气性能和可靠性等方面。
一、外观检验
1.屏幕外框的表面应该平整，无划痕、凹陷、气泡或其他破损。
2.屏幕边缘应该严密贴合，无明显的缝隙或过大的间隙。
3.屏幕表面应该无异物、污渍或灰尘。
4.屏幕背面的连接接口应该规整，无损坏或变形。
5.屏幕底座应该稳固，不会晃动或松动。
二、图像质量检验
1.显示屏的亮度和对比度应满足规定的标准范围。
2.显示屏的色彩饱和度和色彩准确度应满足规定的标准范围。
3.显示屏的色彩均匀性应在规定的范围内，不能出现明显的颜色差异。
4.显示屏应该没有亮点、暗点或坏点。
亮点为过亮的像素点，暗点为
过暗的像素点，坏点为不能正常显示的像素点。
5.显示屏不应出现闪烁、残影、失真或噪点等问题。
三、电气性能检验
1.显示屏的输入电压应在规定的范围内。
2.显示屏的功耗应满足规定的能效要求。
3.显示屏的响应时间应在规定的标准范围内，不能过慢或过快。
4.显示屏的视角应在规定的范围内，不能太小或太大。
四、可靠性检验
1.显示屏在长时间连续工作后，不应出现过热现象。
2.显示屏的抗震性和抗冲击性应满足规定的稳定性要求。
3.显示屏的耐候性应在规定的通常环境条件下有良好的稳定性。
4.显示屏在经过多次开关和调整后，应保持良好的性能和质量。
以上是LCD显示屏的一般检验标准，具体的要求可能会因应用领域而有所不同。
为确保质量和性能，LCD显示屏的生产和销售企业应遵守相关的国家标准和行业标准，进行必要的检验和测试，确保产品符合市场需求和客户期望。
