TB系列材料在重力坝上游坝面处理中的应用
聚苯乙烯板在三峡大坝坝体保温中的应用
三峡二期工程中主要采用 １．５～２．０ｃｍ厚表面粘结彩条布 的高发泡聚乙烯塑料卷材作为保温材料，存在施工工艺复杂、封 闭不严透风、保温材料易受损、耐久性差等问题，故其保温效果 不理想。为此，在三峡三期工程中开展了大量试验比选工作，以 确定合适的保温材料。
１ 保温材料性能及保温效果试验
在对国内生产的保温材料广泛调研基础上，选取了 ３种较 为适合用于坝体大面积保温的材料，即聚苯乙烯板、珍珠岩发泡 保温涂料和发泡聚氨酯。３种材料的施工方法为：① 聚苯乙烯 板保温材料，人工涂刷粘结剂 ＋人工粘贴聚苯乙烯板 ＋防水涂 料；② 珍珠岩发泡保温涂料，人工涂抹珍珠岩发泡涂料；③ 聚 氨酯保温材料，机械喷涂聚氨酯。
β＝ｋ／（０．０５＋δ／λ）
（１）
式中 ｋ为修正值，根据保温的密封情况而定，ｋ为 １．０～１．２０；当
粘贴接缝紧密不透风时，取 ｋ＝１．２０（或更趋近于 １）；λ为导热
系数；δ为保温板厚度。
TB水电站水土保持措施效益初步评价
TB水电站水土保持措施效益初步评价摘要：TB水电站在建设期内严格按照水土保持方案报告书及批复要求落实各项水土保持措施，本文结合TB电站水土保持措施的实施情况，从工程效益、生态效益两个方面对水土保持措施进行初步评价，认为该工程采取水土保持措施后，水土流失防治效果满足预期要求，总体受控。
关键字：TB水电站水土保持措施效益评价1.研究区概况1.1 自然概况TB水电站坝址位于亚热带横断山纵谷区，受地形和高空气流影响，常年比较湿润，气温的季节变化明显，降水量比较充沛，根据维西县气象站统计资料，累年平均降雨量967.4mm、水面平均蒸发量1361.7mm。
研究区以高山峡谷地貌为主，原生植被半湿润常绿阔叶林占区域面积的1.54%，山地植被垂直带分布明显，从河谷到山顶，土壤主要类型依次分布红壤、黄棕壤、暗棕壤、棕色森林土和亚高山草甸土。
区内水平地带性植被为半湿润常绿阔叶林，垂直方向上，河谷下部主要是半湿润常绿阔叶林和落叶栎类林分布。
1.2 水土流失现状研究区占地以林地和耕地为主，占总面积的65.66%。
天然状态下，水土流失强度以轻度侵蚀为主，中度次之，局部区域存在强度侵蚀，主要是开发建设和人为扰动等造成，平均土壤侵蚀模数为1506t/（km2.a）。
1.3工程建设中水土流失的主要特点和危害TB水电站工程建设水土流失特点主要表现为：1）开挖方量和弃渣总量大；2）工程占地面积大；3）工程施工期长，工程建设总工期约82个月。
TB电站在建设工程中造成的水土流失危害主要表现在以下方面：1）水土流失严重，施工期工程建设活动特别是左右岸坝肩、交通设施区等开挖面较大，在强降雨或外营力作用下极易产生水土流失。
2）原地表损坏严重，工程施工扰动地表和破坏原地貌，水土流失强度明显增大，影响项目区及周边生态环境。
3）水土流失危害严重，大量松散的石渣、泥土冲入河道，增加河道泥沙含量，影响下游河道。
1.4工程占地及土石方工程水土流失防治责任范围总面积为3758.89hm2，其中项目建设区面积为3475.04hm2，直接影响区范围为283.85hm2。
薄层材料在水利工程降糙改造提升中的应用

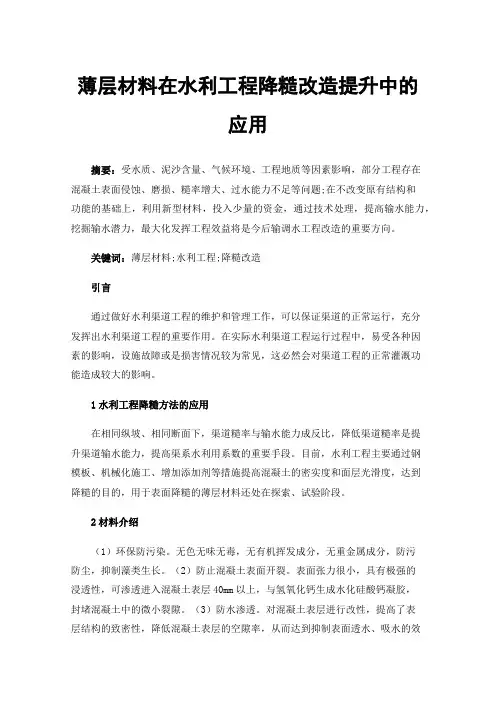

薄层材料在水利工程降糙改造提升中的应用摘要：受水质、泥沙含量、气候环境、工程地质等因素影响，部分工程存在混凝土表面侵蚀、磨损、糙率增大、过水能力不足等问题;在不改变原有结构和功能的基础上，利用新型材料，投入少量的资金，通过技术处理，提高输水能力，挖掘输水潜力，最大化发挥工程效益将是今后输调水工程改造的重要方向。
关键词：薄层材料;水利工程;降糙改造引言通过做好水利渠道工程的维护和管理工作，可以保证渠道的正常运行，充分发挥出水利渠道工程的重要作用。
在实际水利渠道工程运行过程中，易受各种因素的影响，设施故障或是损害情况较为常见，这必然会对渠道工程的正常灌溉功能造成较大的影响。
1水利工程降糙方法的应用在相同纵坡、相同断面下，渠道糙率与输水能力成反比，降低渠道糙率是提升渠道输水能力，提高渠系水利用系数的重要手段。
目前，水利工程主要通过钢模板、机械化施工、增加添加剂等措施提高混凝土的密实度和面层光滑度，达到降糙的目的，用于表面降糙的薄层材料还处在探索、试验阶段。
2材料介绍（1）环保防污染。
无色无味无毒，无有机挥发成分，无重金属成分，防污防尘，抑制藻类生长。
（2）防止混凝土表面开裂。
表面张力很小，具有极强的浸透性，可渗透进入混凝土表层40mm以上，与氢氧化钙生成水化硅酸钙凝胶，封堵混凝土中的微小裂隙。
（3）防水渗透。
对混凝土表层进行改性，提高了表层结构的致密性，降低混凝土表层的空隙率，从而达到抑制表面透水、吸水的效果。
（4）防冻融破坏。
具有抑制混凝土表层透水、吸水的效果，可有效防止冻融破坏。
（5）防碳化。
混凝土涂刷纳米胶后，表层结构致密化，可有效阻止二氧化碳和水分从外向混凝土内部渗透，避免钢筋的锈蚀。
（6）防盐害。
通过提高混凝土表层结构的致密性，可有效抑制氯离子和水份的浸透，从而减缓钢筋的锈蚀。
由于纳米胶的上述特性，该材料目前已较多应用于水工建筑物、水处理结构物、高速公路混凝土表面、高铁桥面、机场跑道、混凝土隧洞、输水渠道等。
加固新材料在磨盘水库除险加固工程中的应用
加固新材料在磨盘水库除险加固工程中的应用周启;余永志;曾力【摘要】磨盘水库坝型复杂,存在问题较多,其除险加固面临着极大挑战.除险加固中要在原面板表面新浇一层80 cm厚的混凝土防渗面板,由于磨盘水库上游坝坡较陡,为了使新老混凝土紧密结合,必须进行植筋处理,并在结合面涂抹界面剂.工程最终选用的CJY-J1无机粘结胶和CJY-J2无机钢筋锚固(植筋)胶,具有粘结力强、便于施工,无污染等诸多优点,成功解决了面板加固面临的难题.着重介绍了CJY-J1混凝土无机界面粘结胶、CJY-J2无机锚固(植筋)胶等加固新材料在磨盘水库除险加固工程中的应用情况.可为此类材料在类似工程中的应用起到借鉴作用.【期刊名称】《人民长江》【年(卷),期】2011(042)012【总页数】4页(P66-68,77)【关键词】大坝加固;植筋;无机;界面;粘结胶;磨盘水库【作者】周启;余永志;曾力【作者单位】长江勘测规划设计研究院,湖北武汉430010;国家大坝安全工程技术研究中心,湖北武汉430010;长江勘测规划设计研究院,湖北武汉430010;国家大坝安全工程技术研究中心,湖北武汉430010;武汉大学水利水电学院,湖北武汉430072【正文语种】中文【中图分类】TV698磨盘水库位于广西壮族自治区全州县境内的湘江支流建江河上游，是一座具有综合利用功能的中型水库。
水库存在的主要病险问题是大坝变形及渗漏量较大。
此前虽经多次加固处理，但效果不理想。
2010年开始对磨盘水库进行了新的除险加固，加固主要针对以下问题：面板裂缝，坝体变形大，各坝段结合部渗漏且坝体漏水量大，漏水夹带砂料等。
从目前运行效果来看，此次除险加固效果十分理想。
本文着重介绍CJY-J1混凝土无机界面粘结胶、CJY-J2无机锚固(植筋)胶等加固新材料在磨盘水库除险加固工程中的应用情况，以便为此类材料在类似工程中的应用起到借鉴作用。
1 加固施工工艺及材料选择此次加固的一项重要内容是对原面板进行处理后，在其表面新浇一层80 cm的新混凝土防渗面板。
TBM在水工隧洞中的应用及施工要点分析
TBM在水工隧洞中的应用及施工要点分析发布时间：2023-02-03T02:58:05.511Z 来源：《中国建设信息化》2022年第9月第18期作者：张龙平[导读] 现阶段社会的发展过程中，出于交通事业的发展需要，隧道的开设已经成为建筑事业发展的重要环节，而在水工隧洞的挖掘环节，由于隧洞的规模一般较大而且很容易受到外界因素的影响，施工难度较大，所以TBM就成为隧洞挖掘的主要设备，可以在保证隧洞挖掘质量的基础上加快作业效率。
张龙平曲靖市阿岗水库工程建设管理局曲靖市655000摘要：现阶段社会的发展过程中，出于交通事业的发展需要，隧道的开设已经成为建筑事业发展的重要环节，而在水工隧洞的挖掘环节，由于隧洞的规模一般较大而且很容易受到外界因素的影响，施工难度较大，所以TBM就成为隧洞挖掘的主要设备，可以在保证隧洞挖掘质量的基础上加快作业效率。
然而TBM使用具有一定的要求，再加上水工隧洞施工环境较为复杂，要想保证工程质量就需要工作人员加强对TBM设备的研究，对其应用以及施工要点进行掌握。
本文就结合云南省曲靖市阿岗水库配套的笔墨小河周边煤矿中水截流外排工程中的大横山隧洞施工，从TBM技术入手，浅谈其在水工隧洞中的应用以及施工要点。
关键词：TBM；水工隧洞；应用优势；施工要点建筑事业的发展过程中，隧洞作为建筑工程的一种，需要穿过山体或者是地面等各种设施，所以施工难度就较大，水工隧洞作为承担给排水等作业的隧洞工程，在现阶段社会建筑事业的发展过程中十分重要，就需要相关人员加强对其施工技术的重视。
TBM是隧道掘进机的英文简称，也是现阶段隧洞作业中常见的设备，能够在保证工程质量的基础上加快作业效率，也就成为水工隧洞的施工选择。
然而实际作业环节，隧道掘进机对于施工环境以及条件有一定的需求，再加上水工隧洞的施工环境较为复杂，所以TBM的应用就还存在一些问题，一定程度上制约施工技术的发挥。
所以实际的作业环节，就需要相关人员加强对水工隧洞施工状况的调查，然后科学合理地将TBM设备应用到施工中，以保证隧道掘进机功能的发挥。
TBM在水工隧洞中的应用
3.03
93
19.85
201.53
古人庄隧洞
5.8
26.2
1247
砂页岩：40～120
SJ—58A
20.7
3.2
99.75
21.35
213.4
天生桥二级引水隧洞
1985～1987
10.8
92
隧洞长9520
石灰岩、白云岩砂页岩：100
罗宾斯
3.2
70
22.36
242
引大入秦盘道岭隧洞
1986～1992
目前世界上已有30多个国家使用掘进机开挖隧洞。从理论上讲，岩石掘进机可以适用各种水平和倾斜隧洞的施工，但从经济和技术的综合角度考虑，其使用范围受到一定的限制。探讨如下：
⑴隧洞洞径和洞长问题
1)据不完全统计目前国内外已生产岩石掘进机，其适用洞径为1.98～11.25m，且国外经验认为隧洞直径以5～10m为最佳，其直径在2～4m时隧洞长度应大于0.8km；直径大于4m时隧洞长度宜2km以上，或认为开挖长度大于600倍洞径是较经济合理的。单机掘进最佳长度为10km左右。
在万家寨引黄工程长隧洞施工中使用了6台进口TBM进行掘进，总进尺约115km。
表进口掘进机在万家寨引黄工程中的应用
工程名称
掘进机型号
地层
岩性
开挖直径（m）
长度
（m）
最高
日进尺
（m）
最高
月进尺
（m）
说明
总干线#6隧洞
美国Robbins
灰岩
白云岩
5.460
6.60
65.50
1024
双护盾掘进机
总干线#7隧洞
8.8
60.8
TBM在不良地质条件中的施工技术应用
TBM在不良地质条件中的施工技术应用摘要：文章以埃塞俄比亚GD-3水电站工程引水隧洞TBM施工为例，对TBM施工中遇到的涌水、断层、破碎带、高地温、有害气体等不良地质条件进行了分析研究，从宏观和微观角度提出了TBM通过不良地质情况的所应用的施工技术方案和措施，为今后TBM施工借鉴、参考。
关键词：TBM；施工技术；不良地质；应用1．引言TBM 是全断面隧道掘进机（Tunnel Boring Machine）的英文缩写，是一种大型隧道施工设备。
其技术含量高，涉及机械、液压、电气等多种技术。
近年来，TBM以其高效、安全、环保的优点，越来越多的被国内外许多大型交通、水利工程项目所采用。
与钻爆法相比，因其对地质地层状况较敏感，因此，我们以埃塞俄比亚GD-3水电站引水隧洞TBM施工中遇到的不良地质所应用的施工技术进行分析和总结，为今后TBM施工借鉴、参考。
2.工程概况埃塞俄比亚GD-3水电站位于埃塞俄比亚南部Genale河上，为Genale-Dawa流域的第3个梯级，工程现场位于埃塞俄比亚首都亚的斯亚贝巴南部偏东约400公里，距肯尼亚边境约200公里，距索马里边境100多公里，属热带雨林区。
工程为引水式电站，水库集雨面积10445km2，死水位1080m，装机容量254MW，由3台84.7MW的立轴混流式水轮发电机组组成。
本电站多年平均流量92.5m3/s，水库总库容2570Mm3，有效库容2310Mm3，具备多年调节性能。
GD-3水电站主要由坝区建筑物、输水发电系统以及厂房建筑物三大部分组成。
其中输水发电系统主要由引水明渠、进水口、低压隧洞（包括 TBM 开挖段和人工钻爆开挖段）、引水调压井、竖井、高压隧洞、引水岔管、引水支管、尾水支洞、尾水岔洞、尾水调压室及尾水明渠组成，输水线路总长约 14.5km。
低压隧洞 TBM 开挖段长 10399.05m，开挖直径8.1m，为不衬砌隧洞，开挖量为 535843m?。
水工建筑物题库(含答案)
水工建筑物题库(含答案)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（水工建筑物题库(含答案)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为水工建筑物题库(含答案)的全部内容。
一、填空题（每空1分,共计24分）1、枢纽中的水工建筑物根据所属等别及其在工程中的总要性和作用分为五级。
2．重力坝的稳定分析目的是检验重力坝在各种可能荷载组合情况下的稳定安全度。
3．重力坝的基本剖面一般指在主要荷载作用下，满足坝基面稳定和强度控制条件的最小三角形剖面。
4．当拱坝厚高比（T B/H）小于0.2时,为薄壁拱坝；当厚高比（T B/H）大于0.35时，为重力拱坝 .5．土石坝渗流分析内容包括确定浸润线位置、确定渗流的主要参数(流速和坡降）、确定渗透流量。
6．水闸是由闸室、上游连接段和下游连接段组成。
7．按照闸墩与底板的连接方式，闸室底板可分为整体式底板和分离式底板。
8．闸底板结构计算，对相对紧密度Dr〉0。
5的非粘性土地基或粘性土地基可采用弹性地基梁法。
9．正槽溢洪道由引水渠、控制段、泄槽、出口消能段和尾水渠组成。
二、判断题（每小题1分,共10分）1、为使工程的安全可靠性与其造价的经济合理性恰当地统一起来，水利枢纽及其组成的建筑物要进行分等分级。
( ) 答案：正确2．溢流重力坝设计中动水压力对坝体稳定有利。
( ）答案:正确3．如果拱坝封拱时混凝土温度过高，则以后温降时拱轴线收缩对坝肩岩体稳定不利。
（）答案：错误4、心墙土石坝的防渗体一般布置在坝体中部，有时稍偏向上游，以便同防浪墙相连接，通常采用透水性很小的粘性土筑成。
（) 答案:正确5. 水闸闸室的稳定计算方法与重力坝相同均是取一米的单宽作为荷载计算单元。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TB－砼宝系列材料在黄壁庄水库重力坝上游坝面处理中的应用
周爱山
摘要：重力坝是黄壁庄水库的主要取水建筑物，在除险加固工程完工后，经过近10年的运用，重力坝上游抹面出现大面积脱落、开裂、剥离现象，已经成为工程安全隐患，为此急需对该部位抹面进行有针对性的处理以延长建筑物的使用寿命。
经比较，本工程选用砼宝系列产品进行工程处理。
并对工程施工工艺和存在的问题进行了探讨。
关键词：重力坝砼宝工艺流程存在问题
1、工程概况
黄壁庄水库电站重力坝位于副坝北端、马鞍山斜坡与二级阶地接触部位，是石津渠及城市供水、西柏坡电厂引水的渠首建筑物。
电站重力坝枢纽由电站引水渠、重力坝段及灌溉洞消力池三部分组成，起止桩号 0+310m～1+200.00m(顺水流方向)，全长890m，下接石津灌渠。
电站重力坝工程于1959年10月4日正式动工，1960年2月28日放水灌溉，1968年11月电站厂房及机组安装工程开工，1970年3月发电。
由于重力坝部分坝段施工期间是在冬季，保温防护措施不到位，加上坝体混凝土质量较差，施工时漏振现象严重，不但混凝土强度普遍较低，而且在混凝土内形成蜂窝鼠洞及收缩裂缝，严重影响重力坝正常运用。
为此，在水库除险加固期间层对重力坝进行过坝基帷幕灌浆和坝体混凝土补强灌浆处理。
而重力坝上游坝面由于存在大量表面裂缝、麻面，且坝体表面剥蚀严重，在除险加固过程中曾进行了修补处理。
处理方法是：将高程118.00m以上坝面凿毛，凿除深度不小于1cm，清洗干净后涂抹一层丙乳净浆，然后分层（厚度约1cm）涂抹丙乳砂浆。
但经过近10年的运用，重力坝上游抹面出现大面积脱落、开裂、剥离现象，不但影响工程形象，而且已经成为工程安全隐患，极易对在附近工作、通行、滞留人员造成安全威胁，为此为延长建筑物的使用寿命，保证重力坝工程正常使用，急需对该部位抹面进行有针对性的处理。
2、存在的主要问题
由于重力坝工程项目是在“大跃进”期间修建，坝体混凝土整体质量较差，尤以碳化等老化病害最为严重，个别部位凿除的混凝土块甚至用手就可以捏碎，可见混凝土碳化严重程度。
经现场勘察，混凝土碳化深度普遍为2～5cm，最深处可达8～13cm。
而且个别部位钢筋出露、锈蚀较为严重。
3 修补材料及主要技术指标
3.1 修补材料
经比较，本工程选用TB-B水工高性能涂料、TB-砼宝胶、TB-砼宝Ⅱ型、TB-砼宝Ⅲ型系列产品，该产品在配制而成的特种乳液中，加入适量的水泥、固化剂、集填料和外加剂等制成高性能聚合物水泥材料，具有较高的粘结、抗冻、抗冲刷、防渗、防腐、抗氯离子渗透、耐磨、耐老化等特性。
其中TB-B水工高性能涂料＋TB-砼宝Ⅱ型以混凝土的防碳化、防水抗渗、防腐蚀功能为主；TB-砼宝Ⅲ型以混凝土工程的缺陷维修、补强加固功能为主。
3.2 主要技术指标
各型号材料主要技术指标如表1。
表1 TB－砼宝技术指标表
4 上游坝面缺陷处理
4．1处理范围。
重力坝两侧翼墙118m高程以上部分，处理面积约为710m2。
4.2处理施工工艺。
（1）工艺流程：清理基层（将起鼓开裂的砂浆层全部打掉, 普遍凿毛，达到坚实基面，用超高压水枪冲洗干净）→均匀涂刷TB-砼宝胶1遍→随着分层刮抹TB-砼宝Ⅲ型，达到与基面找平→覆膜密封湿养护3天→干湿交替养护5-7天→自然养护→在合格的基层上，首先涂刷TB-B水工高性能涂料（底料）1遍，然后再刮涂TB-B水工高性能涂料（面料）2遍，达到2mm厚→自然养护5-7天→均匀涂刷TB-砼宝胶1遍→粘贴聚酯纤维布，然后再刮涂TB-砼宝Ⅱ型（面料）2遍（防止表面渗水、开裂）。
（2）基面凿除：先将破损混凝土彻底凿除，凿除最小深度≥2cm，露出坚实新基面；修补部位按要求切割并剔凿齿墙，边缘切槽找齐，并冲洗基面，使之干净无尘、无松动层。
用高压水枪将浮尘油污等物质冲洗掉，并充分湿润基面，达到水饱和。
将外露钢筋锈斑去除，并涂刷1遍TB-砼宝胶，以防止钢筋继续生锈。
（3）修补技术工艺流程：基面处理合格，钢筋除锈后，先在基面和钢筋上均匀涂刷1遍TB-砼宝胶，然后分层刮抹TB-砼宝(Ⅲ型),施工厚度厚度≤7mm厚/遍；由深至浅，与原混凝土基面找平。
最后一遍完工后，密封湿养护3天，然后干湿交替养护5-7天达到实干即可。
立面修复应分薄层多遍施工（每遍施工过厚时容易产生裂纹）。
分块施工：每块施工面积大于2m*2m时，需要分块施工，最后再以同种材料填缝找平。
4.3.施工要求及注意事项：
（1）边涂刷TB-砼宝胶，边刮抹TB-砼宝Ⅲ型，施工厚度≤7mm厚/遍；
（2）根据修补面积，现用现配。
浆料干硬后，废弃不能再用；
（3）湿养护一定要及时，有效，防止干裂；
（4）5℃以上、35℃以下温度条件下施工；预计12小时内降水或大风扬尘气候不能施工。
（5）涂层未完全固化前防止发生冻害和雨淋；
（6）基面清理标准要求。
基面老化混凝土及凸出物、露出坚实新茬；干净无浮尘、无油污、无杂物；基面应充分润湿但无明水。
4.4验收标准：
（1）刮涂要均匀，不漏涂刮；与基面粘结牢固；
（2）修补层平整，无沙眼、无起鼓、无开裂、无漏刮抹处；
（3）刮抹厚度达到设计厚度；
（4）各个部位无漏涂、沉积现象，无渗漏情况；
（5）湿养护及时有效。
5 工程施工存在的问题
5.1坝体混凝土存在的问题
在本次施工过程中，尽管重力坝上游坝面混凝土存在浇筑质量差、混凝土强度低等问题，但在施工过程中未对混凝土进行强度和碳化深度检测，对坝体混凝土现有情况的底数不清，造成施工过程中有些部位凿除较浅，而有些部位清基凿除深度过大，对工程整体效果造成一定影响。
5.2砼宝系列产品存在的问题
在施工过程中由于天气原因造成了跨年度施工，砼宝系列产品在使用过程中由于产品批次不同造成坝面修补颜色不尽一致，对整体施工效果影响较大。
而且由于砼宝系列产品本身粘结力、强度较大，与混凝土质量较差的基层相结合，经长时间运用也难免会出现“强”、“弱”分离的现象。
5.3施工队伍存在的问题
在工程施工过程中由于当地施工队伍缺乏在砼宝系列产品方面的施工经验，在新材料使用工程中存在虽然制定了完整的施工工艺，但由于现场技术人员指导不到位，施工人员技术水平相对较差的原因，曾在施工过程中出现修补面层出现大面积开裂、养护不到位、材料使用浪费的问题。
因此，在今后工程使用中，必须将施工经验和施工材料相结合，在技术人员现场指导下才能充分发挥新材料在工程使用中应有的作用。
5.4工程建设管理存在的问题
重力坝上游坝面处理工程为岁修工程项目，由于工程投资不大，未进行设计、招标工作。
工程计划实施方案主要由我局工程技术人员编制，但在工程计划编制前，未对重力坝进行相应的质量检测，由于“底数不清”无法对症下药，仅凭相关资料和经验制定的工程实施方案与工程实际情况并不完全相符。
6 结语
TB－砼宝系列产品在处理水工建筑物缺陷方面确实有自身的独到之处，虽然在工程施工领域有了较多的施工范例，但对我们而言依然是个新事物，在以往工程施工过程中尚未接触过，其有效性、先进性、合理性还有待于在今后工程实践中予以检验。
作者简介：周爱山，1974年3月生，男（汉族），河北唐山人，河北省黄壁庄水库管理局工程管理处工作，高级工程师，水利工程专业，长期从事水库工程管理工作，河北省鹿泉市黄壁庄镇，050224，（0311）82209011。
