ME410交流单相电源滤波器
EMI电源滤波器概述
EMI电源滤波器概述EMI（Electromagnetic Interference）电源滤波器是一种用于减小电源传导和辐射的电磁干扰的设备。
现代电子设备越来越复杂，对电源的干净和稳定的的电源要求也越来越高。
电源滤波器能够有效地滤除来自电源的噪声和干扰信号，提供清洁的电源，以确保设备的正常运行。
单相电源滤波器适用于单相电源的设备，如家用电器、电脑以及各种低功率设备等。
它由各种电容、电感、阻性以及其他元件组成。
这些元件能够滤除电源线上的高频噪声，并将其入地。
此外，在电源线上的电压上升和下降过程中，电源滤波器能够提供足够的电流以满足设备的需求，并减少电压的浪涌和尖峰。
这样一来，电器设备在使用过程中就能保持稳定可靠的电源。
三相电源滤波器适用于三相电源的设备，如工厂、医疗设备以及一些高功率设备等。
它采用多个单相滤波器的组合形式，并通过三相电源来确保设备的稳定工作。
三相电源滤波器的结构复杂，大多采用矩形外形的箱式结构，并设有进出线路和接地线路的连接端子，以防止辐射干扰。
1.吸收和衰减电源线上的高频干扰和噪声。
电源线上的高频干扰和噪声会对设备的正常工作造成很大的影响，甚至产生故障。
EMI电源滤波器能够通过电容和电感等元件，将这些干扰信号滤除，并保证设备的正常工作。
2.减少电压的浪涌和尖峰。
在电源线上的电压上升和下降过程中，会产生电压的浪涌和尖峰。
这些浪涌和尖峰会对设备的电源供应产生很大的冲击，甚至损坏设备内部的电子元件。
EMI电源滤波器通过提供足够的电流来平滑这些浪涌和尖峰，并保证设备的正常供电。
3.提供稳定可靠的电源。
EMI电源滤波器通过滤除电源线上的噪声和干扰信号，并平滑电压的浪涌和尖峰，提供清洁的电源，并保证设备的稳定工作。
稳定的电源对于现代电子设备来说非常重要，能够保证设备的正常运行和长寿命。
4.防止辐射干扰。
EMI电源滤波器通过合理设计和特殊材料的使用，能够有效地防止辐射干扰。
辐射干扰会对周围的设备和电磁环境产生不利影响，可能导致设备的干扰或者设备之间的互相干扰，甚至可能对人体健康产生危害。

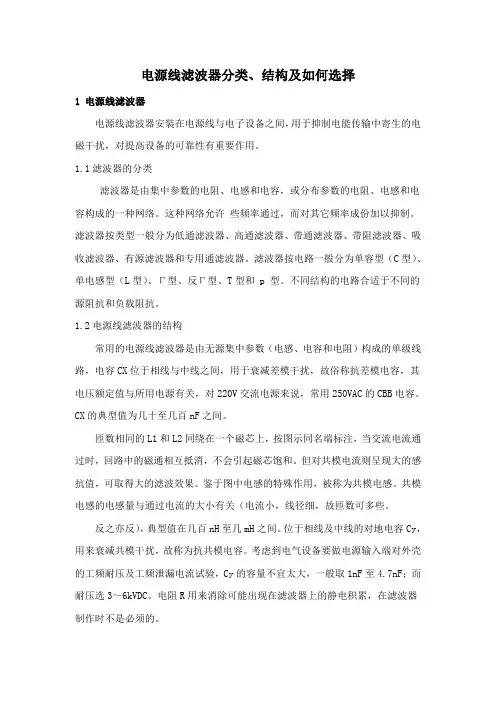

电源线滤波器分类、结构及如何选择
电源线滤波器分类、结构及如何选择1 电源线滤波器电源线滤波器安装在电源线与电子设备之间，用于抑制电能传输中寄生的电磁干扰，对提高设备的可靠性有重要作用。
1.1滤波器的分类滤波器是由集中参数的电阻、电感和电容，或分布参数的电阻、电感和电容构成的一种网络。
这种网络允许些频率通过，而对其它频率成份加以抑制。
滤波器按类型一般分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器、吸收滤波器、有源滤波器和专用通滤波器。
滤波器按电路一般分为单容型（C型）、单电感型（L型）、Γ型、反Γ型、T型和 p 型。
不同结构的电路合适于不同的源阻抗和负载阻抗。
1.2电源线滤波器的结构常用的电源线滤波器是由无源集中参数（电感、电容和电阻）构成的单级线路，电容CX位于相线与中线之间，用于衰减差模干扰，故俗称抗差模电容，其电压额定值与所用电源有关，对220V交流电源来说，常用250VAC的CBB电容。
CX的典型值为几十至几百nF之间。
匝数相同的L1和L2同绕在一个磁芯上，按图示同名端标注，当交流电流通过时，回路中的磁通相互抵消，不会引起磁芯饱和。
但对共模电流则呈现大的感抗值，可取得大的滤波效果。
鉴于图中电感的特殊作用，被称为共模电感。
共模电感的电感量与通过电流的大小有关（电流小，线径细，故匝数可多些。
反之亦反），典型值在几百nH至几mH之间。
位于相线及中线的对地电容Cy，用来衰减共模干扰，故称为抗共模电容。
考虑到电气设备要做电源输入端对外壳的工频耐压及工频泄漏电流试验，Cy的容量不宜太大，一般取1nF至4.7nF；而耐压选3～6kVDC。
电阻R用来消除可能出现在滤波器上的静电积累，在滤波器制作时不是必须的。
EMI电源滤波器基本知识介绍
EMI电源滤波器基本知识介绍电磁干扰：因电磁骚扰引起设备、装置或系统性能下降的都是电磁干扰。
随着电子技术的迅速发展，电子设备得到广泛的应用，电磁环境污染日趋严重，已成为当今主要公害之一，越来越引起世界各国各行各业的广泛关注。
在许多领域，电磁兼容性已成为电气和电子产品必须有的技术指标或性能评价的依据，甚至关系到一个企业或一种产品的生死存亡。
EMI电源滤波器：电磁干扰（EMI）电源滤波器（以下简称滤波器）是由电感、电容等构成的无源双向多端口网络。
实际上它起两个低通滤波器的作用，一个衰减共模干扰，另一个衰减差模干扰。
它能在阻带（通常大于10KHz）范围内衰减射频能量而让工频无衰减或很少衰减地通过。
EMI电源滤波器是电子设备设计工程师控制传导电磁干扰和辐射电磁干扰的首选工具。
插入损耗：滤波器的插入损耗是不用滤波器时从噪声源传递到负载的噪声电压与插入滤波器时负载上的噪声电压之比。
插入损耗是在空载、50Ω系统条件下测试的，结果通常表示为在所关心频段内的衰减曲线（单位为分贝）。
插入损耗的计算可由下式求得：式中：V1 ─ 没有滤波器时负载上的噪声电压；V2 ─ 插入滤波器时负载上的噪声电压。
滤波器插入损耗测量结果通常表示为两种形式：一是插入损耗对频率的曲线，二是数据表。
共模和差模插入损耗的测试电路原理图如下所示：额定电流：额定电流是滤波器在额定频率、额定温度下允许通过的最大连续工作电流。
当环境温度不为额定温度时，滤波器允许通过的电流(Iop)可按下式计算，式中IN 为标称额定电流、θ为实际工作环境温度，泄漏电流：滤波器的泄漏电流是指在250VAC/50Hz的情况下，相线和中线与外壳（地）之间流过的电流。
它主要取决于连接在相线与地和中线与地间的共模电容（亦称为“Y”电容）。
泄漏电流是滤波器的一个重要参数。
Y电容的容量越大，共模阻抗越小，共模噪声抑制效果越好。
可以说泄漏电流是滤波器的一项性能指标, 泄漏电流越大，滤波器性能越好。
光伏逆变器用直流滤波器
端接方式代号 Connection Type
额定电流数 Rated Current
附加位（可同时出现）/Option “D” 直流滤波器 / DC filter “H” 高工作电压型 / High voltage filter “M” 军用滤波器/ Military filter “B” 医用滤波器 / Medical filter “F” 400Hz 滤波器 / 400Hz filter “L” 低漏电流型 / Low leakage current filter “S” 小体积型 / Small size filter ......
直流 25/085/21
自冷
工作频率 Frequency
泄露电流（250VAC/50Hz）
试验电压（线-线）
绝缘电阻 Resistance
>200M@100VDC 试验电压（线-地）
包装 Packing
纸箱
运输方式 Transport
质保期 Warranty period
一年
公司网站：
◆ 光伏逆变器用直流滤波器外形尺寸
民恩制造 扬民族品牌
(mm) 如有需要请您联系《上海民恩电气有限公司》咨询！
光伏逆变器滤波器系列
民恩制造 扬民族品牌
如有需要请您联系《上海民恩电气有限公司》咨询！
光伏逆变器滤波器系列
额定电流 600A 滤波器代码 民恩公司 型号标示
三、光伏逆变器用直流滤波器波形图
民恩制造 扬民族品牌
如有需要请您联系《上海民恩电气有限公司》咨询！
光伏逆变器滤波器系列
七、光伏逆变器用直流滤波器安装使用说明
滤波器安装前请先阅读此注意事项！！！ 1. 测试 上海民恩电气有限公司的每一只产品在出厂前均经过严格的测试，

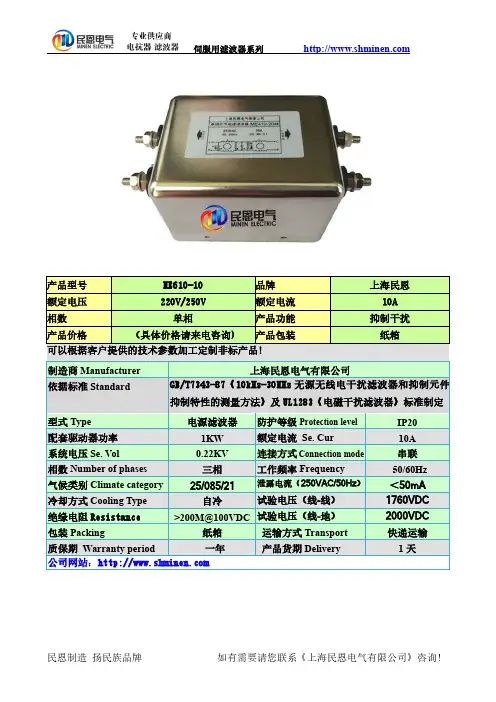

伺服滤波器 伺服专用滤波器
试验电压（线-线）
50/60Hz ＜50mA 2250VDC
极壳耐压 Extreme pressure 3000Vac/1min 试验电压（线-地）
2700VDC
过载电流 Overload current 开机瞬间允许通过4倍过工作电流，1.4倍工作电流1分钟（每小时一次）
上海民恩电气有限公司 GB/T7343-87《10kHz-30MHz 无源无线电干扰滤波器和抑制元件 抑制特性的测量方法》及 UL1283《电磁干扰滤波器》标准制定
型式 Type
电源滤波器 防护等级 Protection level
配套驱动器功率
1KW
额定电流 Se. Cur
系统电压 Se. Vol
ME610-1
1A
ME610-3
3A
ME610-6
6A
ME610-10
10A
ME610-16
16A
ME610-25
25A
≤0.3mA ≤0.3mA ≤0.5mA ≤0.5mA ≤0.5mA ≤0.5mA外型H1 H1 H2 NhomakorabeaH5 J J
L (mH) 11.0 6.5 2.8 2.5 1.5 1.2
电路参数 L1 Cx Cy (uH) (uF) (nF) 280 0.22 2.2 150 0.22 2.2 90 0.22 4.7 70 0.47 4.7 45 1.0 4.7 20 1.0 4.7
伺服用滤波器系列
上海民恩电气有限公司 GB/T7343-87《10kHz-30MHz 无源无线电干扰滤波器和抑制元件
抑制特性的测量方法》及 UL1283《电磁干扰滤波器》标准制定
型式 Type
滤波器型号
交流三相三线电源滤波器
双节增强型
ME460系列
三节高性能型
ME760系列
单节通用型
ME280系列
交流三相四线电源滤波器
双节增强型
ME480系列
三节高性能型
ME780系列
交流高电压电源滤波器
单相双节增强型 三相三线双节增强型
ME420H系列 ME460H系列
带插座通用型
ME160系列
IEC插座电源滤波器
具体情况调整输入、输出端，使滤波器两端阻抗都处于失配状态，以达到最佳的滤波效果。（具体技术 问题请咨询我司）。
电源滤波器系列选型
通过图①所示，为减小接地阻抗，滤波 器应安装在导电金属表面或通过编织接地带 与接地点就近相连，避免细长接地导线造成 较大的接地阻抗。
2
固定 安装至支架或机箱内，并拧紧螺母固定。
接地
将 接 地 螺 钉 以 截 面 积 6mm² 以 上、长度小于 5 米的软线与大地连接。
3 相线连接
取下滤波器相线螺栓上的螺母垫片 各 1 只，将接好线的端子依次安装在相线 螺栓上。注意各端子连线应尽量保证平 行。避免交叉！
电源滤波器放入低温箱（－25℃）和高温箱（+85℃）后，加上额定电压和额定负载，持续工作700小 时后，进行耐压测试、绝缘电阻测试、漏电流测试、插入损耗测试应满足企标。 3．电性能(L/C/R)测试、插入损耗测试、耐压测试、漏电流测试、绝缘电阻测试，采用相关仪器依据标准
操作规程进行。
电源滤波器系列选型
相线连接 钳住螺栓与螺母，用力拧紧。
（建议使用铜螺栓及螺母垫片进行连接。）
4 紧固螺栓
在通电之前检查滤波器各个位 置的连接及安装情况，特别注意接地 线的连接，检查无误后即可加电运 行。
电源滤波器基本知识
·滤波器耐压测试标准是（线-地）1500VAC，（线-线）1450VDC，时间一分钟。由于这种测试对。否则会降低滤波器的寿命，甚至损坏滤波器。
根据设备现场干扰源情况，来确定干扰噪声类型，是共模干扰还是差模干扰，这样才能有针对性的选用滤波器。如不能确定干扰类型，可通过实际试探来确定滤波器型号，这种方法往往是一种既实际又有效的方法。
根据设备最大泄漏电流的允许值来选择滤波器，尤其对一些医疗保健设备更是如此。
（三）EMI电源滤波器使用的注意事项
·电源滤波器的安装位置要靠近电源入口处，尽量缩短引线长度。
干扰方式有共模干扰和差模干扰两种，其定义为：
共模干扰：叠加于火线（P）、零线（N）和地线（E）之间的干扰电压。
差模干扰：叠加于火线（P）和零线（N）之间的干扰电压。
因此插入损耗又分为共模插入损耗和差模插入损耗。
2、泄漏电流
滤波器的泄漏电流是指在250VAC的电压下，火线和零线与外壳间流过的电流。它主要取决于滤波器中的共模电容。从插入损耗考虑，共模电容越大，电性能越好，此时，漏电流也越大。但从安全方面考虑，泄漏电流又不能过大，否则不符合安全标准要求。尤其是一些医疗保健设备，要求泄漏电流尽可能小。因此，要根据具体设备要求来确定共模电容的容量。
3、耐压测试
为确保（交流）电源滤波器的质量，出厂前全部进行耐压测试。测试标准为：
火线与地线（或零线与地线）之间施加频率为50Hz的1500VAC高压，时间一分钟，不发生放电现象和咝咝声。
火线与零线之间施加1450V直流高压，时间一分钟，不发生放电现象和咝咝声。
（二）EMI电源滤波器的选用
根据设备的额定工作电压、额定工作电流和工作频率来确定滤波器的类型。滤波器的额定工作电流不要取的过小，否则会损坏滤波器或降低滤波器的寿命。但额定工作电流也不要取的过大，这是因为电流大会增大滤波器的体积或降低滤波器的电性能，为了既不降低滤波器的电性能，又能保证滤波器安全工作，一般按设备额定电流的1.2倍来确定滤波器的额定工作电流。
变频器EMC滤波器
* 更多（其他）产品请联系 上海民恩电气有限公司
变频器滤波器特征
编辑
1、变频器滤波器是基于变频器在工作时，对电网及其它数字电子设备产生干扰的频谱分量电磁兼容 性特点而专门设计的。
2、安装于电机和变频器及电源与变频器之间。 3、小尺寸,无需风扇，采用的是经过最恶劣环境测试过的高性能的材料和部件。 变频器滤波器参数
电源滤波器厂家
如有需要请您联系《上海民恩电气有限公司》咨询！
变频器 EMC 滤波器
A
B CDE F
G
H KJ L
N30 240±2.0 300 360 394 100 210 235±2.0 260 5.0 25 115
N60 290±2.0 350 410 444 100 210 230±2.0 256 6.0 30 162
ME920-1000 ME960-1000
对应容量 KW
额定 电流
A
额定 电压 VAC
电源 频率 Hz
试验电压 线-线 线-地 VDC VDC
外形 尺寸
0.75/1.5
5
N2
2.2/3.7
8
N2
5.5/7.5
16
N5
11/15
30
N5
18.5/22
45
N10
30/37
72
N12
45
100
N12
55
120 380 50
有一定的节能功效。
（4）缓解三相不平衡
如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器
输入滤波器之后，
可以有效缓解这一问题。
变频器专用输入EMC滤波器，主要是由(L)滤波电感、(C)滤波电容和(R)电阻构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流单相电源滤波器双节通用型ME410系列
◆产品及应用
● 双节滤波
● 共模及差模滤波效果优良
● 泄露电流低，应用广泛
● 适应各种阻抗匹配，对快速瞬变脉冲群(EFT) 等实验具有良好
的辅助效果
● 适用于于开关电源、UPS、加油机、雕刻机、控制器等电子电
力设备
ME410系列
◆技术参数
额定电压250VAC 额定电流@40℃3A~30A
试验电压线-线1760VDC 工作频率50/60Hz 线-地2000VAC 气候类别25/085/21
◆产品列表
产品型号额定电流
@40℃
泄露电流
250VAC/50Hz
外型
电路参数端接方式
重量（g）
L
(mH)
Cx
(uF)
Cy
(nF)
R
(MΩ)
ME410-3 3A ≤0.3mA B1 2.8 0.22 2.2 1.0 L M4 130 ME410-6 6A ≤0.3mA B1 2.0 0.22 2.2 1.0 L M4 130 ME410-10 10A ≤0.3mA H1 1.0 0.22 2.2 1.0 L M4 160 ME410-16 16A ≤0.5mA H5 0.8 0.47 4.7 1.0 L M4 230 ME410-20 20A ≤0.5mA H5 0.75 0.47 4.7 1.0 L M4 300 ME410-30 30A ≤0.5mA H5 0.4 0.47 4.7 1.0 --- M6 300
◆插入损耗
(PER CISPR 17; A=50/50ΩSym)
LINE TO GROUND(PN---E) 共模(dB) LINE TO LINE(P---N) 差模(dB)
MHz .1 .15 .5 1 5 10 30 .1 .15 .5 1 5 10 30 ME410-3 40 55 80 74 63 60 55 11 16 70 78 68 60 58 ME410-6 38 54 80 76 65 63 46 11 15 70 78 68 62 58 ME410-10 35 50 75 75 62 58 50 9 27 72 72 72 71 69 ME410-16 32 40 70 76 62 58 51 10 23 73 74 67 60 60 ME410-20 32 40 70 76 62 55 52 10 22 70 75 70 60 52 ME410-30 27 32 57 70 60 55 52 8 20 55 75 72 65 60
◆电路原理图
◆外形尺寸
(mm)。
