3、市电引入施工要点
新建基站市电引入项目施工项目建议(主要分项工程施工方法)
新建基站市电引入项目施工项目建议（主要分项工程施工方法）1高压开关柜安装（1）在电缆沟的砼施工时，按照图纸或盘柜规格安装基础槽钢，安装位置必须符合图纸要求，水平度，垂直度符合规程标准。
不直度水平度要小于5毫米。
（2）盘柜、屏基础必须与接地网可靠连接，必须保证接地扁钢截面满足设计要求，并做好防腐处理。
（3）盘柜设备运至现场后，与业主、监理共同开箱检查，设备应完好无损，不能有掉漆变形现象，盘内元件间的连接牢靠，元件型号、规格应符合设计要求，防止误操作的五防装置齐全，并动作灵活可靠，附件、备件及产品的技术文件应齐全。
妥善保管好设备资料及工器具。
（4）设备安装前，屋顶、室内土建工作应基本结束，预埋件及预留孔符合设计要求，预埋件应牢固。
（5）复测设备安装基础型钢，水平度要应符合规程要求。
（6）高压盘柜运输到安装地点采用专用的运输台车，装车前应先把断路器小车从柜内拉出，待柜体安装好之后再将小车推进相应的柜内。
（7）高压盘柜单独或成排安装时，其垂直度应小于1.5mm；水平偏差相邻两盘顶部小于2mm；成列柜顶部小于5mm；柜面偏差相邻两盘边小于1mm；成列盘面小于5mm；盘间接缝小于2mm。
为了减少安装时的积累误差，高压开关柜应从中间位置开始拼装，开关柜组合拼装调整好之后，将开关柜基础框架与预埋基础槽钢在柜内侧点焊牢固，盘柜框架与型钢基础的接地线应可靠连接。
（8）按照图纸要求的安装位置和数据严格进行安装，用尺量出第一面柜的准确位置将其就位，并在顶部悬挂一垂球，垂球距地100mm，不得靠在屏柜上。
用尺量上下端线与柜面的间距，误差大于1.5mm则用平垫片衬垫，待屏面两侧及侧面垂直度均达到要求后，将屏柜底脚与基础型钢点焊或用螺栓固定。
依次将其它各屏用上方法进行就位，相互间用螺栓联接。
（9）屏柜就位完成后，再用拉线垂球角尺复侧一遍，合格后方可与基础型钢焊接，保证设备安装的水平度、垂直度符合规程要求，设备与基础应固定可靠。
新建基站市电引入项目施工难点、重点的技术措施
新建基站市电引入项目施工难点、重点的技术措施（一）施工前的准备1．施工前应进行现场勘查。
包括具体施工场地、线路走向、电源点及施工前的协调。
对于有难度、有争议的施工，施工前应作充分的论证，尽量多地考虑各种有利于施工的情况。
2．室外作业，常遇到高空、带电、吊车装运、立杆等危险作业，各种作业必须依照其相应的操作规程，并综合现场因素，对现场发生的问题进行实际分析，灵活处理。
3．如遇挖沟、电缆埋地等作业，应提前通知相关单位或个人，以避免现场施工中发生不必要的损失。
4．现场需要指派一名有施工管理经验的技术人员作为现场负责人，现场负责人是保证工程施工顺利进行的必要条件。
由于受到条件限制通常将工作许可人和工作负责人职责合并到现场负责人的职责范围内（关于工作许可人和工作负责人具体职责请参阅《电业安全工作规程》）。
现场负责人根据现场施工的特点制定出适合本次施工安全的组织措施和技术措施，并作施工人员现场调配以达到控制施工进程、施工安全等目的。
5．电力施工人员必须持证上岗，如需要临时工人时，应在作业前对其进行必要的安全教育。
每次作业前都应向每一个在现场的施工人员做好安全技术交底。
6．施工前应检查工具是否完好；所购置的材料是否满足要求。
7．现场难免会有意外的事情发生，如提前做好了预想和应急预案，则可以尽量避免或降低人身设备的事故。
因此施工前现场负责人应指定详细的突发事件处理预案，并做好应急措施的准备。
（二）外电引入技术要求（2）高低压架空线路接户线导线允许的最小截面积实际架空线路导线的线径考虑架空线距离及容量按照设计执行。
（三）低压架空线路架空导线的选择1．应保证有足够的机械强度：架空导线本身有一定的重量，在运行中还要受到风雨、冰雪等外力的作用，因此必须具有一定的机械强度。
为了避免短线事故，铝导线的截面积一般不应小于16mm2。
2．导线截面积不应于太小：架空导线的材料应选用裸绞线，不要使用单股线或已断的绞线。
中性线的截面积不应小于相线截面积的1/2。

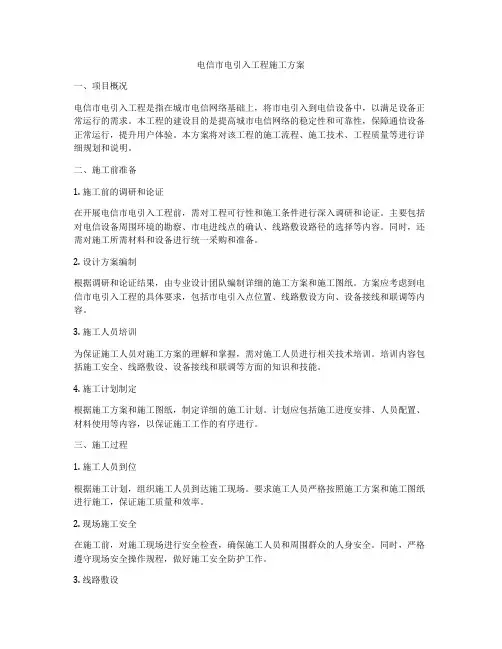

电信市电引入工程施工方案
电信市电引入工程施工方案一、项目概况电信市电引入工程是指在城市电信网络基础上，将市电引入到电信设备中，以满足设备正常运行的需求。
本工程的建设目的是提高城市电信网络的稳定性和可靠性，保障通信设备正常运行，提升用户体验。
本方案将对该工程的施工流程、施工技术、工程质量等进行详细规划和说明。
二、施工前准备1. 施工前的调研和论证在开展电信市电引入工程前，需对工程可行性和施工条件进行深入调研和论证。
主要包括对电信设备周围环境的勘察、市电进线点的确认、线路敷设路径的选择等内容。
同时，还需对施工所需材料和设备进行统一采购和准备。
2. 设计方案编制根据调研和论证结果，由专业设计团队编制详细的施工方案和施工图纸。
方案应考虑到电信市电引入工程的具体要求，包括市电引入点位置、线路敷设方向、设备接线和联调等内容。
3. 施工人员培训为保证施工人员对施工方案的理解和掌握，需对施工人员进行相关技术培训。
培训内容包括施工安全、线路敷设、设备接线和联调等方面的知识和技能。
4. 施工计划制定根据施工方案和施工图纸，制定详细的施工计划。
计划应包括施工进度安排、人员配置、材料使用等内容，以保证施工工作的有序进行。
三、施工过程1. 施工人员到位根据施工计划，组织施工人员到达施工现场。
要求施工人员严格按照施工方案和施工图纸进行施工，保证施工质量和效率。
2. 现场施工安全在施工前，对施工现场进行安全检查，确保施工人员和周围群众的人身安全。
同时，严格遵守现场安全操作规程，做好施工安全防护工作。
3. 线路敷设首先进行市电引入线路的敷设工作。
需根据施工方案和设计图纸确定敷设路径，保证线路敷设的直线、平整和整齐。
敷设过程中，需特别注意线路的绝缘和固定，以防发生漏电和短路等安全隐患。
4. 设备接线在市电引入线路敷设完成后，对电信设备进行市电引入接线。
接线工作需要根据设计图纸进行，保证接线的正确、牢固和可靠。
同时，需对接线部位进行绝缘处理，以确保接线的安全性。

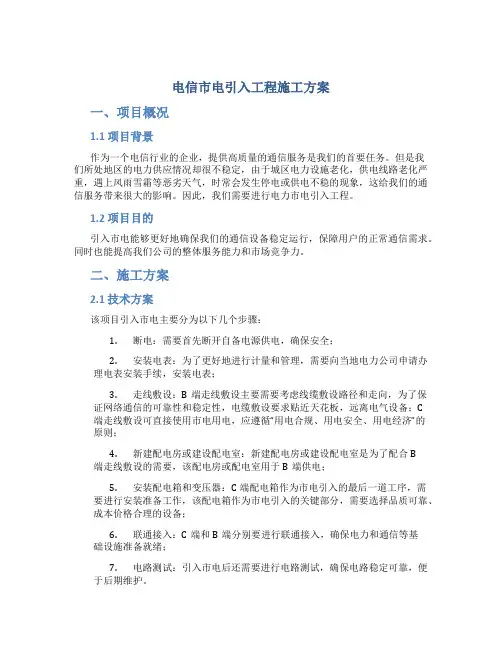

电信市电引入工程施工方案
电信市电引入工程施工方案一、项目概况1.1 项目背景作为一个电信行业的企业，提供高质量的通信服务是我们的首要任务。
但是我们所处地区的电力供应情况却很不稳定，由于城区电力设施老化，供电线路老化严重，遇上风雨雪霜等恶劣天气，时常会发生停电或供电不稳的现象，这给我们的通信服务带来很大的影响。
因此，我们需要进行电力市电引入工程。
1.2 项目目的引入市电能够更好地确保我们的通信设备稳定运行，保障用户的正常通信需求。
同时也能提高我们公司的整体服务能力和市场竞争力。
二、施工方案2.1 技术方案该项目引入市电主要分为以下几个步骤：1.断电：需要首先断开自备电源供电，确保安全；2.安装电表：为了更好地进行计量和管理，需要向当地电力公司申请办理电表安装手续，安装电表；3.走线敷设：B端走线敷设主要需要考虑线缆敷设路径和走向，为了保证网络通信的可靠性和稳定性，电缆敷设要求贴近天花板，远离电气设备；C 端走线敷设可直接使用市电用电，应遵循“用电合规、用电安全、用电经济”的原则；4.新建配电房或建设配电室：新建配电房或建设配电室是为了配合B端走线敷设的需要，该配电房或配电室用于B端供电；5.安装配电箱和变压器：C端配电箱作为市电引入的最后一道工序，需要进行安装准备工作，该配电箱作为市电引入的关键部分，需要选择品质可靠、成本价格合理的设备；6.联通接入：C端和B端分别要进行联通接入，确保电力和通信等基础设施准备就绪；7.电路测试：引入市电后还需要进行电路测试，确保电路稳定可靠，便于后期维护。
2.2 施工方案2.2.1 施工准备1.根据施工现场的实际情况，编制详细的施工计划和施工设计方案；2.安排施工人员，对施工人员进行培训，确保施工人员的专业技能和安全意识；3.准备好工具、材料和设备，提前储备一定的备用材料，以备不时之需。
2.2.2 施工流程1.断电，切断自备电源；2.安装电表和配电箱；3.走线敷设，包括B端线缆、C端线缆等；4.新建配电房或建设配电室，针对B端走线敷设需要进行新建配电房或建设配电室；5.市电接入，安装电路，确保C端和B端顺利接入市电；6.联通接入，确保电力和通信等基础设施准备就绪；7.进行电路测试，确保电路稳定可靠。
市电引入工程施工组织方案
市电引入工程施工组织方案一、项目概况市电引入工程是指在城市建设中，将市电引入到建筑物内部，为建筑提供稳定可靠的电力供应。
市电引入工程的施工组织方案对于保障施工安全、提高工程质量具有重要意义。
本项目位于某市市中心区域，是一处多功能商务写字楼建设项目。
总建筑面积约为10万平方米，共有30层，其中包括地下2层，地上28层。
市电引入工程将主要涉及城市电网设备改造、输电线路敷设、配电柜和配电系统的安装等工作。
本方案的编制依据相关法律法规、技术标准以及实际施工条件，力求保证工程施工安全、质量和进度。
二、施工组织设计1. 施工队伍组建本项目的施工队伍由总包方负责组建，包括项目经理、技术负责人、工程监理、电气施工专业人员等。
各岗位人员应具备相应的专业资质和施工经验，保证施工的安全和质量。
2. 施工计划制定根据项目的实际情况，制定详细的施工计划，明确施工工序、工期、各项施工任务的任务分解等内容。
在施工前应根据现场情况进行深入调查和勘察，为施工计划的制定提供可靠的数据支持。
3. 施工方案制定结合工程实际情况、技术标准和安全规范，制定市电引入工程的施工方案和施工方法。
对于施工中可能出现的困难和风险，提前制定相应的对策和措施，确保施工的顺利进行。
4. 施工设备及材料准备项目施工需要的设备设施和施工材料应提前准备，确保施工过程中的需要随时可以满足。
所有设备设施应符合相关标准和规范，保证施工的安全和质量。
5. 安全技术措施在施工现场应设立明显的安全警示标识，制定严格的施工安全操作规程，严格落实安全管理责任制。
对施工过程中可能出现的危险因素，应提前进行评估和防范，确保施工过程的安全。
6. 质量控制措施在施工现场设置质量检验点，明确施工质量验收标准和流程，严格执行施工项目质量检查和验收制度。
及时处理施工中发现的质量问题，保证施工质量符合相关标准和要求。
7. 环境保护措施在施工过程中应加强对环境的保护，做好施工现场的环境整治和废弃物的处理。
市电引入施工组织方案
市电引入施工组织方案一、项目背景随着工业化和城市化的不断发展，电力供应是城市发展的重要保障。
市电引入是指将城市外围地区的电力资源引入到城市内部的一种电力供应方式。
为了满足城市发展的需求，我们需要制定一套科学合理的市电引入施工组织方案。
二、项目目标1.提高城市电力供应的可靠性和稳定性；2.降低城市电力供应的成本；3.保证施工过程的安全性和高效性。
1.前期准备(1)成立项目组，明确项目需求、目标和时间进度；(2)与供电部门进行沟通，明确电力引入的规划和方案；(3)进行现场踏勘，了解引入施工的具体情况以及可能遇到的问题；(4)制定施工方案和施工时间安排；(5)确定施工所需的人员、设备和材料，并进行采购准备。
2.施工现场准备(1)对施工区域进行标记和清理，确保施工区域的安全和通畅；(2)建立施工现场指挥部，明确各岗位职责，并进行相应的培训；(3)设置施工现场的安全警示标志，确保工人的安全意识；(4)检查施工现场的电源和电力设备是否符合要求，确保供电的可靠性。
3.施工过程管理(1)严格按照施工方案进行施工，确保施工的顺利进行；(2)定期与供电部门进行沟通，及时解决施工中可能遇到的问题；(3)严格执行安全操作规程，确保施工过程中没有任何事故发生；(4)对施工进度进行定期检查和评估，及时调整工作计划；(5)对施工过程中的成本进行控制和管理，确保施工的经济性。
四、施工质量控制1.严格按照工程质量标准进行施工，确保市电引入的质量；2.对施工过程中的各项参数进行监控和调整，确保电力供应的稳定性；3.对施工过程中的设备和材料进行检测和验收，确保其质量符合要求；4.做好施工记录和档案管理，便于后期的维护和管理。
五、施工安全管理1.制定施工安全规程，对施工人员进行安全教育和培训；2.设置安全防护措施，确保施工现场的安全；3.检查并维护施工设备，确保其安全可靠；4.加强施工现场的安全巡查和隐患整改，及时消除安全隐患。
六、后期维护与管理1.成立维护管理团队，对引入的市电进行日常维护和管理；2.定期对市电供应进行巡检和评估，及时发现和解决问题；3.做好维护记录和档案管理，便于后期分析和改进；4.定期与供电部门进行沟通，了解电力供应的情况，并及时协调解决问题。
市电引入施工方案
市电引入施工方案1. 引言市电引入施工是指将外部的电力资源引入到特定场所的一种施工过程。
本文将介绍市电引入施工的一般方案，包括前期准备工作、施工流程、注意事项等。
2. 前期准备工作在进行市电引入施工之前，需要进行一系列的前期准备工作，包括以下几个步骤：2.1 安全评估在引入市电之前，需要进行安全评估，评估该场所是否能够满足市电引入的相关要求，包括电力容量、电力负荷、线路配电等方面。
如果存在安全隐患或不足，需要进行相应的改造和调整。
2.2 设计方案根据场所的具体情况，制定市电引入的设计方案。
方案需要考虑场所的电力需求、线路布置、电缆敷设等，确保市电引入的稳定可靠。
2.3 材料采购根据设计方案，采购所需要的市电引入相关材料，包括电缆、电线、开关、插座、保护装置等。
2.4 人员组织确定相关施工人员和负责人员，组织好施工团队，明确各人员的职责和任务分工。
3. 施工流程市电引入施工的一般流程如下：3.1 施工准备在进行正式施工之前，需要对现场进行清理和整理，确保施工环境的安全和整洁。
同时，对需要施工的线路和设备进行检查，确保没有损坏或故障。
3.2 接地施工在市电引入施工中，接地是一个非常重要的步骤。
首先，需要找到合适的地点进行接地，一般选择土壤湿润、浅层土层良好的位置。
然后，在该位置挖掘接地坑，安装好接地材料，并确保与其它金属部位连接良好。
3.3 电缆敷设在市电引入过程中，需要进行电缆敷设。
根据设计方案，选取合适的电缆规格和材质，进行敷设。
在敷设过程中，需注意保护电缆外皮，避免损坏。
3.4 设备安装根据设计方案，进行设备的安装。
包括开关、插座、保护装置等的安装和连接。
3.5 调试和验收在市电引入施工完成后，需要进行相关设备和线路的调试和验收工作。
确保市电引入的正常运转和安全可靠。
4. 注意事项在进行市电引入施工过程中，需要注意以下几个事项：4.1 安全第一市电引入施工涉及高压电力设备和线路，需要高度重视施工安全。
通信基站市电引入,施工规范及优缺点
1.线路损耗 较大 2.维护成本 较高
适用类型 所有通信站点
宏站（需 负载容量较 直供电非常困难的宏站 负载较小且 所有通信站 配制空调） 小站点，接电 接电较困难 点 较困难宏站 站点
供电方式 交流远供380V或220V 优先等级 1
直供380V 2
直供220V 3直供1Fra bibliotekKVA 4直流拉远 5
转供电 6 受客观原因 影响（业主 或其它原因
选择条件 1.接入点与公变、专变 宏站优先选 1.宏站380KVA 选择自建专变接入条 1．市电引 之间距相差50~100以上， 择接入方式 市电引入困难 件： 入较困难， 取其近。 且负载最大容 1.1500米范围内无公变 费用较高。 2.接入点与公变、专变之 量小于10KW。 、专变。 2.线路路由 间路由，根据难易情况选 2.灯杆、室分 2.1500米范围内无自有 较困难。 择。 、美化天线站 专变但公变负荷无法满 3.公变负荷无法满足要 等负载容量较 足要求，压降较大。可 求，压降较大。 小的站点 争取公变扩容，从公变 处引入380V低压电。 3.其它单位有专变，可 以通过协商搭火，共同 优点 1.维护简单清晰，成本低 1.维护简单 1.维护简单清 分摊损耗、维护等 无 工程接入时 2.提供正规法票 3.无接入成本。 缺点 清晰，成本 晰，成本低 低2.提供正 2.提供正规发 规发票 票 间较快
工程接入时 间较快 2.线路较短 使用成本非 常高。 2.无法提供 发票。
1.应用场景局限情，不适 1.受制于供 1.受制于供电 .工程接入成本最高 用大面积推广。2.集中维 电公司，时 公司，时间无 2.维护成本最高 护相对增加维护难度。 间无法撑控 法撑控。 3.使用成本较高，增加 。 2.接入费用相 变损部分 2.接入费用 对较低，但负 相对较高。 载容量受限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力引入
1电力引入的定义基站电力引入是指从变压器到基站的AC配电屏的供电线路安装。
包括变压器、电表箱、基站AC屏及连接的电线电缆和站内配电安装等；
基站供电拓扑图上图是基站的供电拓扑图。
图中变压器到计量箱由供电部门负责安装，从计量箱到基站的AC屏之间不应再装配电箱及控制开关一般情况下，基站电源进线应采用铠装电缆埋地引入。
电表箱
钢管
混擬土
j■亠丄丄•丄％1丄丄丄』4•
电表电缆下地施工示意图基站预留电缆孔示意图
2AC配电箱
AC箱内各开关、装置、端子应有显著的标签给以说明；标签应美观、牢固、可靠、醒目；线缆连接要三相分离，布放垂直美观，预留空间方便以后线缆接线。
AC箱线缆要三相分离，布放垂直美观，预留空间
3AC走线槽
基站所有走线槽均使用镀锌铁质线管、线槽明装，照明线路采用上走线的安装方式，线槽安装在基站上梁的下方，安装在墙上与梁底紧贴。
如下图
正确安装：室内线槽安装在梁底，线槽采用金属线槽
错误安装1：安装在下部，使用塑料线槽错误安装2：金属线槽安装在半腰
4应急灯线路基站的应急灯安装在机房大门的右边（面向门口），离门边0.2米，高度为 1.95米（避免走线架的遮挡）。
采用单相插座。
如下图
5电线使用要求
1．基站内用电线（包括零线、地线）必须用阻燃型的铜芯线。
三相四线交流进线，视变压器距基站的距离不同而采用相应的线径。
规格
见下表：
2．无法做埋地电缆的基站应尽量采用架空钢芯铝线的做法，铝线的内径应不小于50mm；3．若电源引入线与传输光缆同路由布放，光缆需套管，且两者间的水泥保护层厚度不得少于5cm；4．铠装电缆埋入地的工艺要求：铠装电缆采用直埋的形式，埋入深度应大于0.8米。
为了防止被盗，应用水泥全线进行固封，水泥厚度不小于0.3米；每隔10米左右应建一水泥桩，水泥桩顶部离地面约0.1米；每隔5米应在线沟中打入用钢筋制成的“n”型码,用来固定电缆（注意不要损伤电缆）。
地面
I
7777AVV77777
电
缆沟米V O
铠装电缆埋地要求埋
地
电
缆
沟
结
电缆沟开挖深度和水泥包封图片。
