绝对式编码器是一种用于测量位置的装置，它能够直接输出一个准确的位置值，而不需要经过反馈或者复位过程。
其工作原理主要分为两个步骤：位置信息的检测和位置值的输出。
在位置信息的检测步骤中，绝对式编码器通常使用一组光电传感器，如光电门或者光电二极管阵列。
当物体经过传感器时，光电传感器会探测到光电信号的变化，并将其转换成电信号。
根据物体经过时光电信号的变化情况，绝对式编码器能够确定物体所在的位置。
在位置值的输出步骤中，绝对式编码器使用一种编码系统，如格雷码或者二进制码，来表示位置的数值。
编码系统根据光电传感器检测到的位置信息，将位置转换成一个对应的编码值。
这个编码值可以直接输出给使用者或者接入其他系统中进行进一步的处理。
绝对式编码器的优点是能够实时地输出准确的位置值，而不需要进行复位或者反馈操作。
这意味着在启动时，绝对式编码器能够立即提供准确的位置信息，无需等待复位过程。
同时，由于使用了编码系统，绝对式编码器能够提供更高的精度和更大的测量范围。
绝对式编码器被广泛应用于工业自动化、机械设备和机器人等领域，用于测量位置、姿态或者运动轨迹。
它的高精度和实时性能使其成为许多应用中不可或缺的部分。
旋转编码器的工作原理
旋转编码器的工作原理旋转编码器是一种常用的测量和控制设备，它可以用来测量旋转角度、线性位移和速度等物理量。
在工业自动化、机器人、数控设备等领域都有广泛的应用。
旋转编码器的工作原理主要基于光电、电磁或者电容等原理，下面我们就来详细了解一下旋转编码器的工作原理。
旋转编码器通常由编码盘、光电传感器、信号处理电路和输出接口等部分组成。
编码盘是旋转编码器的核心部件，它通常由透明的圆盘和在圆盘上分布的透明和不透明的刻线组成。
光电传感器则是用来检测编码盘上的刻线，并将其转换为电信号。
信号处理电路则对传感器采集到的信号进行处理，最终输出给用户需要的信号。
在工作时，编码盘随着被测量的物理量（比如旋转角度）一起旋转，光电传感器不断地检测编码盘上的刻线。
当透明和不透明的刻线经过光电传感器时，传感器就会产生相应的电信号。
这些电信号经过信号处理电路处理后，就可以输出给用户使用了。
旋转编码器的工作原理主要有两种类型，分别是绝对式编码器和增量式编码器。
绝对式编码器是通过编码盘上的绝对编码信息来直接读取被测量物理量的数值。
它可以实时准确地读取物理量的数值，不需要通过计数器或者外部设备来进行计算。
这种编码器的精度高，但成本也比较昂贵。
而增量式编码器则是通过检测编码盘上的刻线变化来计算被测量物理量的变化量。
它通常需要结合计数器或者外部设备来进行计算，所以在使用时需要考虑计数器的精度和稳定性。
增量式编码器的成本相对较低，但对计数器的要求比较高。
在实际应用中，根据测量的需要和成本的考虑，可以选择适合的旋转编码器类型。
同时，在安装和使用时，也需要注意保护编码盘和传感器，避免受到外部环境的影响。
总的来说，旋转编码器是一种非常重要的测量和控制设备，它的工作原理主要基于光电、电磁或者电容等原理。
通过对编码盘上的刻线进行检测，可以实时准确地测量被测量物理量的数值或者变化量。
在选择和使用时，需要根据实际需求和成本来进行合理的选择，同时也需要注意保护和维护编码器，以保证其正常稳定地工作。
绝对值编码器的工作原理
绝对值编码器的工作原理绝对值编码器是一种用于测量旋转或线性运动的装置，它可以提供准确的位置和方向信息。
它在许多领域中被广泛应用，比如机械工程、自动化控制、仪器仪表等。
绝对值编码器的工作原理基于光电效应和编码原理。
它通常由一个光电传感器和一个光栅盘组成。
光栅盘是一个圆盘状的透明介质，上面刻有很多等距的透明条纹，每个条纹被称为一个栅格。
光电传感器是一个能够检测光栅盘上栅格的变化的装置。
当绝对值编码器与运动物体相连时，光栅盘会随着物体的运动而旋转或移动。
光电传感器通过发射光束并接收反射的光束来检测光栅盘上栅格的变化。
当光栅盘旋转时，光电传感器会感知到光束的变化，从而产生电信号。
为了准确测量位置和方向，光栅盘上的栅格被设计成具有独特的编码方式。
常见的编码方式有二进制编码和格雷码编码。
二进制编码使用0和1两个数字来表示栅格的变化，每个栅格的变化都对应着一个特定的二进制码。
格雷码编码则是一种特殊的二进制编码，相邻的码之间只有一位不同，可以减少误差的传递。
光电传感器将检测到的光栅盘上栅格的变化转换为电信号后，会将信号传输给解码器。
解码器会根据编码方式将电信号转换为对应的位置和方向信息。
这些信息可以以数字或模拟形式输出给用户或其他控制系统。
绝对值编码器的工作原理使其具有准确测量位置和方向的能力。
相比于增量式编码器，绝对值编码器不需要参考点来确定位置，即使在断电后也能保持位置信息。
这使得绝对值编码器非常适用于需要高精度和稳定性的应用。
绝对值编码器的应用非常广泛。
在机械工程领域，它可以用于测量机械臂、机床、汽车发动机等的位置和方向。
在自动化控制系统中，它可以用于位置控制、速度控制和角度控制。
在仪器仪表领域，它可以用于测量仪器的位置和方向，如显微镜、望远镜等。
总结起来，绝对值编码器是一种基于光电效应和编码原理的装置，用于测量旋转或线性运动的位置和方向。
它通过光栅盘和光电传感器的配合工作，将光栅盘上栅格的变化转换为电信号，并通过解码器将信号转换为位置和方向信息。
绝对值编码器和增量编码器的工作原理

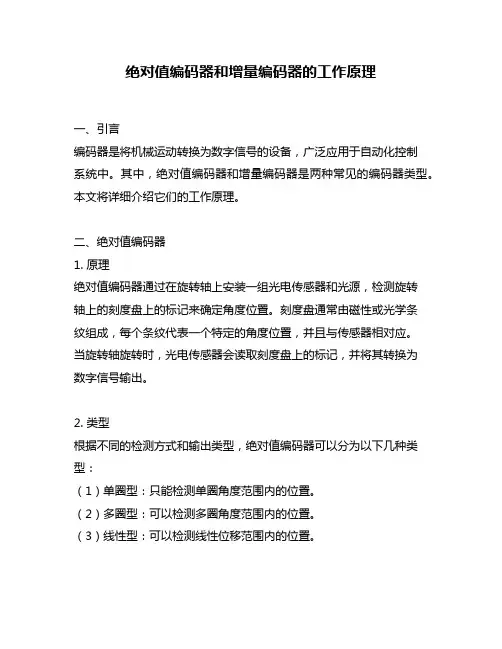

绝对值编码器和增量编码器的工作原理一、引言编码器是将机械运动转换为数字信号的设备，广泛应用于自动化控制系统中。
其中，绝对值编码器和增量编码器是两种常见的编码器类型。
本文将详细介绍它们的工作原理。
二、绝对值编码器1. 原理绝对值编码器通过在旋转轴上安装一组光电传感器和光源，检测旋转轴上的刻度盘上的标记来确定角度位置。
刻度盘通常由磁性或光学条纹组成，每个条纹代表一个特定的角度位置，并且与传感器相对应。
当旋转轴旋转时，光电传感器会读取刻度盘上的标记，并将其转换为数字信号输出。
2. 类型根据不同的检测方式和输出类型，绝对值编码器可以分为以下几种类型：（1）单圈型：只能检测单圈角度范围内的位置。
（2）多圈型：可以检测多圈角度范围内的位置。
（3）线性型：可以检测线性位移范围内的位置。
3. 优缺点优点：（1）精度高：由于采用了高精度刻度盘和光电传感器，因此具有很高的精度。
（2）不受干扰：由于输出的是绝对位置信息，所以不受外界干扰影响。
（3）快速响应：由于无需进行复位操作，因此具有快速响应的特点。
缺点：（1）成本高：由于采用了高精度刻度盘和光电传感器，因此成本较高。
（2）复杂结构：由于需要安装刻度盘和光电传感器，因此结构较为复杂。
三、增量编码器1. 原理增量编码器通过在旋转轴上安装一组光电传感器和光源，检测旋转轴上的齿轮或条纹运动来确定角度位置。
齿轮或条纹通常由磁性或光学条纹组成，每个条纹代表一个特定的角度位置，并且与传感器相对应。
当旋转轴旋转时，光电传感器会读取齿轮或条纹上的标记，并将其转换为数字信号输出。
2. 类型根据不同的检测方式和输出类型，增量编码器可以分为以下几种类型：（1）单路型：只能检测正转方向或反转方向的角度变化。
（2）双路型：可以同时检测正转方向和反转方向的角度变化。
（3）三路型：可以同时检测正转方向、反转方向和速度信息。
3. 优缺点优点：（1）成本低：由于采用了简单的齿轮或条纹结构，因此成本较低。
绝对式编码器的工作原理

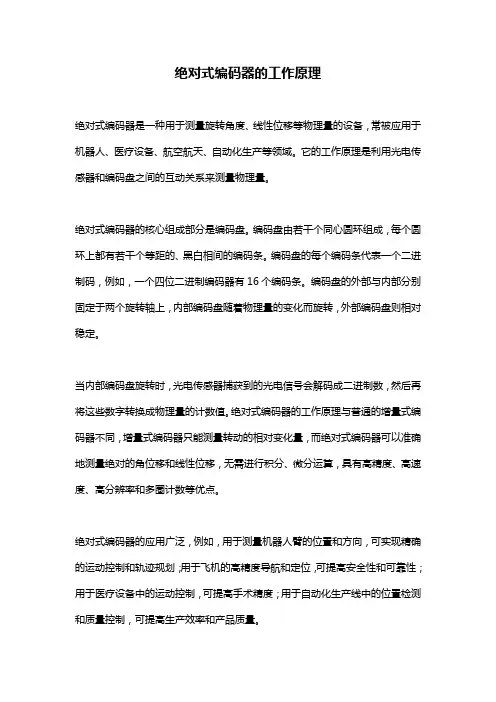

绝对式编码器的工作原理
绝对式编码器是一种用于测量旋转角度、线性位移等物理量的设备，常被应用于机器人、医疗设备、航空航天、自动化生产等领域。
它的工作原理是利用光电传感器和编码盘之间的互动关系来测量物理量。
绝对式编码器的核心组成部分是编码盘。
编码盘由若干个同心圆环组成，每个圆环上都有若干个等距的、黑白相间的编码条。
编码盘的每个编码条代表一个二进制码，例如，一个四位二进制编码器有16个编码条。
编码盘的外部与内部分别固定于两个旋转轴上，内部编码盘随着物理量的变化而旋转，外部编码盘则相对稳定。
当内部编码盘旋转时，光电传感器捕获到的光电信号会解码成二进制数，然后再将这些数字转换成物理量的计数值。
绝对式编码器的工作原理与普通的增量式编码器不同，增量式编码器只能测量转动的相对变化量，而绝对式编码器可以准确地测量绝对的角位移和线性位移，无需进行积分、微分运算，具有高精度、高速度、高分辨率和多圈计数等优点。
绝对式编码器的应用广泛，例如，用于测量机器人臂的位置和方向，可实现精确的运动控制和轨迹规划；用于飞机的高精度导航和定位，可提高安全性和可靠性；用于医疗设备中的运动控制，可提高手术精度；用于自动化生产线中的位置检测和质量控制，可提高生产效率和产品质量。
旋转编码器工作原理 __编码器

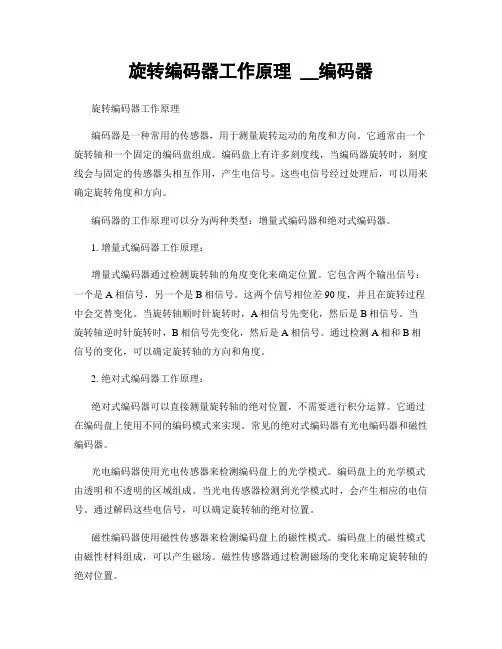

旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种常用的传感器，用于测量旋转运动的角度和方向。
它通常由一个旋转轴和一个固定的编码盘组成。
编码盘上有许多刻度线，当编码器旋转时，刻度线会与固定的传感器头相互作用，产生电信号。
这些电信号经过处理后，可以用来确定旋转角度和方向。
编码器的工作原理可以分为两种类型：增量式编码器和绝对式编码器。
1. 增量式编码器工作原理：增量式编码器通过检测旋转轴的角度变化来确定位置。
它包含两个输出信号：一个是A相信号，另一个是B相信号。
这两个信号相位差90度，并且在旋转过程中会交替变化。
当旋转轴顺时针旋转时，A相信号先变化，然后是B相信号。
当旋转轴逆时针旋转时，B相信号先变化，然后是A相信号。
通过检测A相和B相信号的变化，可以确定旋转轴的方向和角度。
2. 绝对式编码器工作原理：绝对式编码器可以直接测量旋转轴的绝对位置，不需要进行积分运算。
它通过在编码盘上使用不同的编码模式来实现。
常见的绝对式编码器有光电编码器和磁性编码器。
光电编码器使用光电传感器来检测编码盘上的光学模式。
编码盘上的光学模式由透明和不透明的区域组成。
当光电传感器检测到光学模式时，会产生相应的电信号。
通过解码这些电信号，可以确定旋转轴的绝对位置。
磁性编码器使用磁性传感器来检测编码盘上的磁性模式。
编码盘上的磁性模式由磁性材料组成，可以产生磁场。
磁性传感器通过检测磁场的变化来确定旋转轴的绝对位置。
无论是增量式编码器还是绝对式编码器，它们都可以通过接口将电信号传输到控制系统中进行处理。
控制系统可以根据编码器提供的信息，实现对旋转轴的精确控制和定位。
总结：旋转编码器是一种用于测量旋转运动的角度和方向的传感器。
它通过与固定的编码盘相互作用，产生电信号来确定旋转角度和方向。
编码器的工作原理可以分为增量式编码器和绝对式编码器。
增量式编码器通过检测A相和B相信号的变化来确定旋转轴的方向和角度。
绝对式编码器可以直接测量旋转轴的绝对位置，不需要进行积分运算。
绝对值编码器的工作原理
绝对值编码器的工作原理
绝对值编码器是一种用于测量旋转角度的装置，它能够精确地确定物体的位置。
它通常由光电传感器和编码盘组成，通过测量光电传感器接收到的光信号来确定物体的位置。
工作原理如下：
1. 编码盘结构
绝对值编码器的编码盘通常由一个圆盘和一个槽盘组成。
圆盘上有一系列等距
离的刻线，每个刻线代表一个特定的角度。
槽盘上有一个或多个光源和光电传感器，用于测量光信号。
2. 光电传感器
光电传感器是绝对值编码器的核心部件。
它通常由一个发光二极管和一个光敏
二极管组成。
发光二极管发出一束光线，光线经过编码盘上的刻线时，会产生反射。
光敏二极管接收到反射的光信号，并将其转化为电信号。
3. 光信号解码
光敏二极管接收到的光信号会被解码器处理。
解码器会识别光信号的模式，并
将其转化为二进制码。
每个刻线的模式对应一个特定的二进制码，因此可以通过解码器将光信号转化为角度值。
4. 角度计算
解码器将光信号转化为二进制码后，通过计算器进行角度计算。
计算器根据二
进制码的值来确定物体的位置。
通过对二进制码进行加权计算，可以得到精确的角度值。
5. 输出结果
绝对值编码器的输出结果通常以数字形式呈现。
可以通过接口将角度值传输给其他设备，如计算机或控制器。
这样，其他设备就可以准确地了解物体的位置。
绝对值编码器的工作原理使其具有高精度和高稳定性的特点。
它可以广泛应用于机械加工、自动化控制、机器人等领域，为这些领域的精确测量和控制提供了可靠的技术支持。
绝对式编码器工作原理
绝对式编码器工作原理
绝对式编码器是一种用于测量旋转位置的设备，它可以提供准确的绝对位置信息。
其工作原理如下：
1. 光学原理：绝对式编码器使用光学传感技术来测量位置。
它包括一个发光装置和一个接收装置，发光装置会发出光束并照射到编码盘上。
2. 编码盘：编码盘是一个圆盘，上面按照一定规律分布着光学编码器，通常有两个或多个同心圆环。
每个编码器包含了一组条纹，条纹之间的间距会根据位置的不同而有所变化。
3. 光束反射和接收：当光束照射到编码盘上的条纹上时，光束会被反射回接收装置。
接收装置可以检测到光束的强度，并将其转换为电信号。
4. 信号处理：接收装置会将接收到的光信号转换为数字信号，并通过信号处理器进行处理。
信号处理器会根据不同的编码方式解析光信号，以确定位置信息。
5. 位置计算：根据接收到的数字信号，绝对式编码器可以准确计算出旋转位置的数值。
每个条纹上的编码器对应着一个唯一的二进制码，通过解析每个编码器的状态，可以确定具体的位置。
绝对式编码器相对于增量式编码器的优势在于，它可以直接提供准确的位置信息，不需要进行初始化或复位操作。
由于光学
原理的使用，绝对式编码器也具有较高的精度和分辨率。
这使得绝对式编码器在许多应用领域中被广泛使用，如机械加工、自动化控制系统等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以了，而大大简化了安装调试难度。
绝对值编码器的信号输出（Signal Output）
绝对值编码器信号输出有并行输出、串行输出、总线 型输出、变送一体型输出
杂环境的现场，最好有隔离。 4。对于位数较多，要许多芯电缆，并要确保连接 优良，由此带来工程难度，同样，对于编码器，要同 时有许多节点输出，增加编码器的故障损坏率。
串行 SSI 输出（Serial Synchronous Interface）： 串行输出就是通过一定的协议，在时间上有先后
的数据输出，这种约定称为通讯规约，其连接的物理 形式有 RS232、RS422(TTL)、RS485 等。由于绝对值编 码器好的厂家都是在德国，所以串行输出大部分是与 德国的西门子配套的，如 SSI 同步串行输出。串行输 出连接线少，传输距离远，对于编码器的保护和可靠 性就大大提高了。一般高位数的绝对编码器都是用串 行输出的。
1．现场总线型输出（BUS）
__________________________________________________
__________________________________________________
现场总线型编码器是多个编码器各以一对信号线连接 在一起，通过设定地址，用通讯方式传输信号，信号 的接收设备只需一个接口，就可以读多个编码器信号。 总线型编码器信号遵循 RS485 的物理格式，其信号的 编排方式称为通讯规约，目前全世界有多个通讯规约， 各有优点，还未统一，编码器常用的通讯规约有如下
只能用于旋转范围 360 度以内的测量，称之为单圈绝对值编码器。 如果要测量旋转超过 360 度范围，就要用到多圈绝对值编码器。 编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通
过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础 上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就 称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码
1．并行输出（Parallel）： 绝对值编码器输出的是多位数码（格雷码或纯二 进制码），并行输出就是所有信号各占一信号线同时 输出，以代表数码的 1 或 0，对于位数不高的绝对编 码器，一般就直接以此形式输出数码，可直接进入 PLC 或上位机的 I/O 接口，输出即时，连接简单。但是并
行输出有如下问题： 1。最好为格雷码，因为如是纯二进制码，在数据
__________________________________________________
2.多圈绝对型（Multiturn）-此时除了问他单圈的解 析度外，还有就是他所需求的圈数（revolution）， 所以一个多圈型编码器的位数是单圈位数和多圈圈数 的总合。比如：一个编码器的单圈解析度为 4096/12bits ,圈数为 13bits,那么这个编码器的总输 出位数就是 12+13=25bits . 3.信号输出及接口形式（Signal and Output）-首先 有数码输出和模拟输出，但一般是以数码为主。编码 输出有：并行输出，串行输出，总线接口等。 4.编码器电源电压（Power）-问清楚他所选用编码器 的工作电源电压。 5.输出码制（Code）-绝对式编码器输出之编码同计 算机中所用到的码制是一样的，也有自然二进制，BCD， 格雷码，余格雷码等。其中常用的也就是自然二进制 （natural binary code）,格雷码（gray code）,因 为格雷码有优于自然二进制的特点，故一般采用格雷 码为多。 6.编码器温度范围（Temparature Range）-此相应客 户的具体要求而帮对方选择之。此又分使用温度和存 放温度。
__________________________________________________
__________________________________________________
刷新时可能有多位同时变化，读数会在短时间里造成 错码。而格雷码每次只有一位发生变化，减少错码的
可能。 2。所有接口必须确保连接好，因为如有个别连接 不良点，该点电位始终是 0，造成错码而无法判断。 3。传输距离不能远，一般在一两米左右，对于复
了。
单圈绝对值编码器到多圈绝对值编码器
旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取 唯一的编码，当转动超过 360 度时，编码又回到原点，这样就不符合绝
对编码唯一的原则，这样的编码
__________________________________________________
__________________________________________________
__________________________________________________
绝对是相对于增量而言的，顾名思义，所谓绝对就是编码器的输出信 号在一周或多周运转的过程中，其每一位置和角度所对应的输出编码值
都是唯一对应的，如此，便具备掉电记忆之功能也。 绝对式编码器是依据计算机原理中的位码来设计的，比如：8 位码 （0000 0011），16 位码，32 位码等。把这些位码信息反映在编码器 的码盘上，就是多道光通道刻线，每道刻线依次以 2 线、4 线、8 线、 16 线。。。。。。编排。如此编排的结果，比如对一个单圈绝对式而 言，便是把一周 360°分为 2 的 4 次方，2 的 8 次方，2 的 16 次方，，，， 位数越高，则精度越高，量程亦越大。这样，在编码器的每一个位置， 通过读取每道刻线的通、暗，获得一组从 2 的零次方到 2 的 n-1 次方的 唯一的 2 进制编码（格雷码），这就称为 n 位绝对编码器。这样的编码 器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无 需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就 去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高
几种：
PROFIBUS-DP； CAN；
DeviceNet； 等
Interbus
总线型编码器可以节省连接线缆、接收设备接口，传 输距离远，在多个编码器集中控制的情况下还可以大
大节省成本。
4．变送一体型输出
变送也就是其信号已经在编码器内换算后直接变 ቤተ መጻሕፍቲ ባይዱ输出，其有模拟量 4—20mA 输出、RS485 数字输出、
14 位并行输出等。
绝对式编码器选型常用参数
1.单圈绝对型（Singleturn）-需知道客户所需求的 位数，又叫解析度（Resolution）,比如 10 bits ， 又称 1024 positions，12bits =4096 positions 等。
