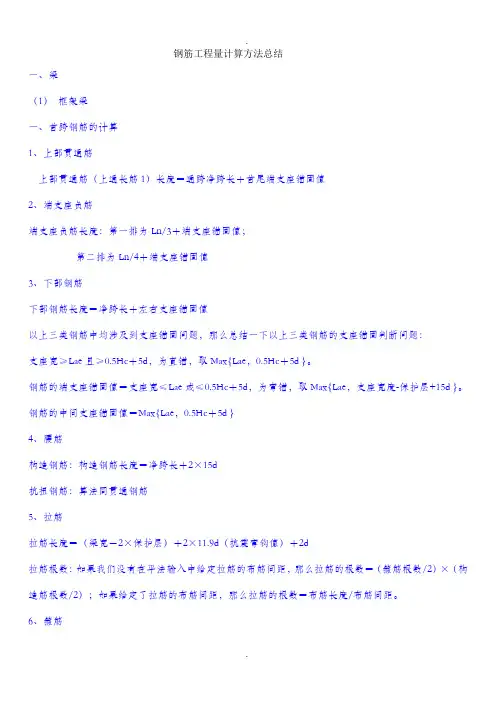

钢筋工程量计算方法总结

钢筋工程量计算方法总结

钢筋工程量计算方法总结一、梁(1)框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。

钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。

钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)*2+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

7、吊筋吊筋长度=2*锚固(20d)+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为:Ln/3+中间支座值+Ln/3;第二排为:Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为:该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为:该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。

钢筋计算公式_钢筋算量基本方法小结

钢筋计算公式_钢筋算量基本方法小结

变截面柱构造.钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。

钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。

钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }..4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

(如下图所示)7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3;第二排为Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。

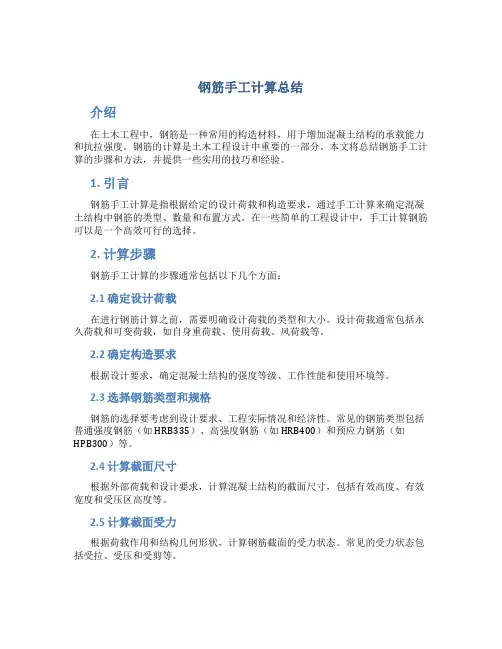

钢筋手工计算总结

钢筋手工计算总结

钢筋手工计算总结介绍在土木工程中,钢筋是一种常用的构造材料,用于增加混凝土结构的承载能力和抗拉强度。

钢筋的计算是土木工程设计中重要的一部分。

本文将总结钢筋手工计算的步骤和方法,并提供一些实用的技巧和经验。

1. 引言钢筋手工计算是指根据给定的设计荷载和构造要求,通过手工计算来确定混凝土结构中钢筋的类型、数量和布置方式。

在一些简单的工程设计中,手工计算钢筋可以是一个高效可行的选择。

2. 计算步骤钢筋手工计算的步骤通常包括以下几个方面:2.1 确定设计荷载在进行钢筋计算之前,需要明确设计荷载的类型和大小。

设计荷载通常包括永久荷载和可变荷载,如自身重荷载、使用荷载、风荷载等。

2.2 确定构造要求根据设计要求,确定混凝土结构的强度等级、工作性能和使用环境等。

2.3 选择钢筋类型和规格钢筋的选择要考虑到设计要求、工程实际情况和经济性。

常见的钢筋类型包括普通强度钢筋(如HRB335)、高强度钢筋(如HRB400)和预应力钢筋(如HPB300)等。

2.4 计算截面尺寸根据外部荷载和设计要求,计算混凝土结构的截面尺寸,包括有效高度、有效宽度和受压区高度等。

2.5 计算截面受力根据荷载作用和结构几何形状,计算钢筋截面的受力状态。

常见的受力状态包括受拉、受压和受剪等。

2.6 计算钢筋布置及数量根据截面的受力状态和设计要求,计算钢筋的布置方式和数量。

钢筋的布置要满足构造要求,并保证钢筋的充分受力。

2.7 核验对计算结果进行核验,包括满足混凝土截面抗弯承载力和抗剪承载力等强度验算。

3. 技巧和经验在进行钢筋手工计算时,以下技巧和经验可能会有所帮助:•尽可能利用标准截面和钢筋配置表,避免重复计算。

•合理选择钢筋的直径和间距,以提高施工效率和经济性。

•常用的钢筋配置方式包括等距离双筋、单倍筋、对称布置等,根据受力状态和设计要求灵活选择。

•考虑施工工艺和接头要求,合理安排钢筋的连接和锚固长度。

•在计算过程中充分利用计算机工具,如Excel表格和程序等,提高计算的准确性和效率。

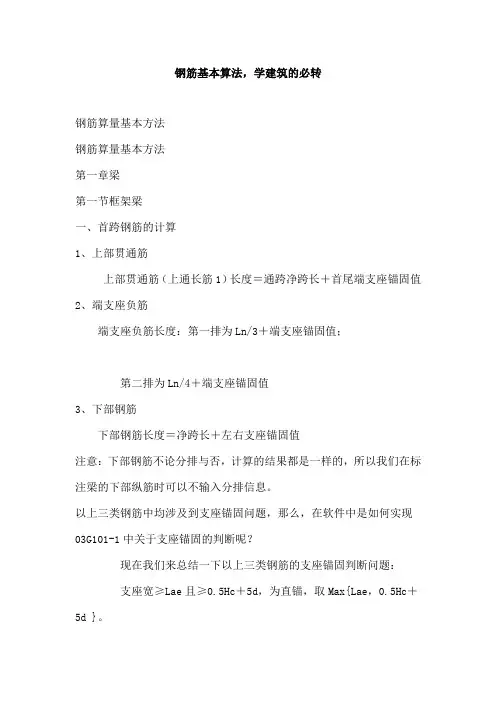

钢筋基本算法

钢筋基本算法

钢筋基本算法,学建筑的必转钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。

钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。

钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d 拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

钢筋算量实训总结心得2000字

钢筋算量实训总结心得2000字

钢筋算量实训总结心得2000字作为一名建筑专业的学生,我有幸参加了为期几周的钢筋算量实训。

通过此次实训,我对钢筋算量有了更深入的了解和认识,提高了自己的专业技能。

以下是我对此次实训的总结和心得。


一、实训收获1.掌握钢筋算量的基本方法
通过实训,我学会了如何根据图纸、规格和设计要求计算钢筋的数量、长度和面积,掌握了钢筋算量的基本方法。

这对于我今后从事建筑施工和管理工作具有很大的帮助。

2.提高实际操作能力
在实训过程中,我参与了实际的钢筋算量工作,熟练掌握了计算软件的使用方法,提高了实际操作能力。

3.了解建筑工程成本控制的重要性钢筋算量是建筑工程成本控制的关键环节,通过实训,我更加明白了钢筋算量在工程造价控制中的重要性。

4.培养团队协作能力
实训过程中,我们需要与团队成员密切合作,共同完成任务。

这使我更加注重团队协作,提高了自己的沟通与协作能力。

5.增强解决问题的能力
在实际操作中,我们会遇到各种问题,通过请教老师、同学和查阅资料,我学会了分析问题、解决问题的方法。


二、实训心得1.理论联系实际
实训让我深刻体会到理论联系实际的重要性。

只有将所学的理论知识运用到实际工作中,才能真正发挥其价值。

2.严谨的工作态度
在钢筋算量实训中,我明白了严谨的工作态度对于保证计算结果的准确性至关重要。

在今后的工作中,我将严格要求自己,保持严谨的工作态度。

3.不断学习,提高自己的专业素养
建筑行业知识更新迅速,我们需要不断学习,提高自己的专业素养。

通过此次实训,我更加认识到自身在专业知识和技能方面的不足,明确了今后的学习方向。

4.注重沟通与交流
在实训过程中,与老师、同学和实际工程中的工程师进行沟通和交流,使我受益匪浅。

这让我更加注重沟通与交流,以便更好地掌握专业知识和技能。


三、展望未来
通过这次钢筋算量实训,我对建筑行业有了更深入的了解,也为自己今后的发展打下了基础。

在今后的工作中,我将继续努力学习,提高自己的专业素养,为我国建筑事业贡献自己的力量。

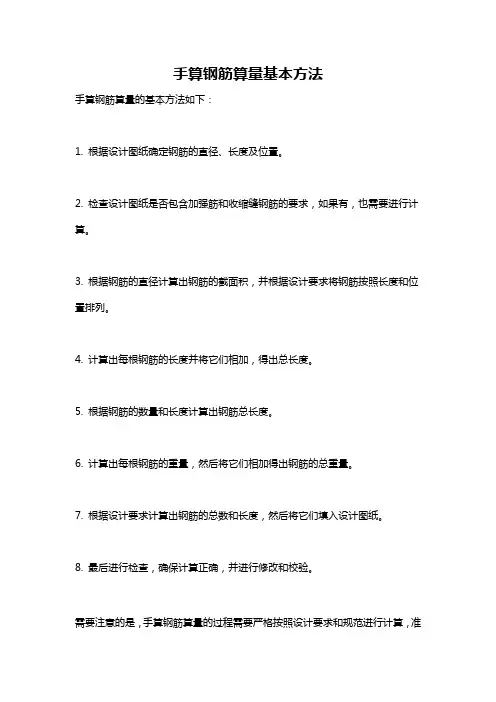

手算钢筋算量基本方法

手算钢筋算量基本方法

手算钢筋算量基本方法
手算钢筋算量的基本方法如下:
1. 根据设计图纸确定钢筋的直径、长度及位置。

2. 检查设计图纸是否包含加强筋和收缩缝钢筋的要求,如果有,也需要进行计算。

3. 根据钢筋的直径计算出钢筋的截面积,并根据设计要求将钢筋按照长度和位置排列。

4. 计算出每根钢筋的长度并将它们相加,得出总长度。

5. 根据钢筋的数量和长度计算出钢筋总长度。

6. 计算出每根钢筋的重量,然后将它们相加得出钢筋的总重量。

7. 根据设计要求计算出钢筋的总数和长度,然后将它们填入设计图纸。

8. 最后进行检查,确保计算正确,并进行修改和校验。

需要注意的是,手算钢筋算量的过程需要严格按照设计要求和规范进行计算,准
确无误才能保证结构的安全性和稳定性。

钢筋算量基本方法

钢筋算量基本方法

钢筋算量基本方法钢筋算量是建筑工程常见的一项技术任务,用于计算和确定建筑结构所需的钢筋数量和规格。

其主要目的是保证结构的安全性和经济性,在建设过程中起到至关重要的作用。

下面是钢筋算量的基本方法。

1. 确定设计混凝土结构的要求:首先,需要明确设计混凝土结构的荷载、变形、使用寿命和环境要求等基本参数。

这些参数将直接影响到钢筋的计算和确定。

2. 确定截面尺寸和布置形式:根据设计要求,确定结构构件的截面尺寸和布置形式。

这包括计算柱、梁、板、墙等构件的截面尺寸和钢筋布置形式,通常通过结构分析和设计来确定。

3. 计算截面受力状态:根据结构分析的结果,计算结构截面在各个荷载作用下的受力状态。

包括正截面弯矩、剪力、轴力等参数的计算。

这些参数将直接影响到钢筋的计算和确定。

4. 确定钢筋的配筋率:根据结构的要求和受力状态,确定钢筋的配筋率。

配筋率是指单位截面积内的钢筋面积与截面面积之比,是保证结构强度和刚度的重要指标。

根据设计规范和经验,确定合理的配筋率。

5. 计算钢筋的截面积:根据配筋率和截面面积,计算钢筋的截面积。

钢筋通常用直径表示,所以需要计算相应直径下的钢筋数量。

通常使用计算公式和表格来进行计算,也可以借助计算软件来完成。

6. 确定钢筋的长度和数量:根据构件的实际尺寸和布置形式,确定钢筋的长度和数量。

钢筋一般采用长度为12m的砂浆钢筋,根据需要进行剪断或摺曲。

7. 编制钢筋图纸:根据钢筋的数量和规格,绘制钢筋图纸。

钢筋图纸是施工中的重要依据,需要清晰明了地表示出钢筋的位置、长度和数量等信息,以便于工程施工。

8. 撰写钢筋算量报告:完成钢筋的计算和绘制后,需要编写钢筋算量报告。

报告中应包括所使用的计算方法、计算结果、配筋率、截面积、长度和数量等详细信息,并附上相应的图纸和计算数据,以便于工程验收和施工使用。

综上所述,钢筋算量是一项重要的建筑工程任务,实施时需要根据设计要求、结构受力状态和施工实际情况等因素进行综合考虑和计算。

关于钢筋算量(手算)

关于钢筋算量(手算)

钢筋计算总结一、保护层厚度:为纵向钢筋(非箍筋)外缘至混凝土表面的最小距离。

无规定时取值as一般情况:基础40mm 框架柱30mm 框架梁25mm 板15mm最小混凝土保护层厚度注:基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.二、钢筋每米重量:每米的重量(Kg)=钢筋的直径(mm)×钢筋的直径(mm)×0.006170.617是圆10钢筋每米重量。

钢筋重量与直径(半径)的平方成正比φ6=0.222 Kg φ8=0.395kg φ10=0.617kg φ12=0.888kg Φ14=1.21kg Φ16=1.58kg Φ18=2.0kg Φ24=2.47kg Φ22=2.98kg Φ25=3.85kg Φ28=4.83kg............Φ12(含12)以下和Φ28(含28)的钢筋一般小数点后取三位数,Φ14至Φ25钢筋一般小数点后取二位数三、箍筋计算1、双肢箍下料长度:无论箍筋还是拉筋,弯钩部分均按135°计算135°/135°弯钩矩形箍筋下料长度(l):按外包尺寸计算:l= 箍筋外包周长-3个90度弯曲调整值+2个135度弯钩增加值(1)、抗震结构l=箍筋4边外包尺寸-3×1.75d + 2×11.87d即l=2(b-2c+2d)+2(h-2c+2d)-1.75d×3+11.87d×2=2(b+h)-8c+26.5d =内包尺寸周长+26.5×箍筋直径(2)、一般结构(非抗震区),135°弯钩矩形箍筋下料长度(l):l=2(b-2c +2d)+2(h-2c +2d)-1.75d×3+6.87d×2=2(b+h)-8c +16.5d =内包尺寸周长+16.5×箍筋直径式中:b —构件截面宽;H —构件截面高;d —箍筋直径;c—主筋保护层厚;特别注意:计算过程中而采用内包尺寸时,箍筋下料长度=内包周长+26.5箍筋直径此点最容易忽视。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、梁(1)框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度二通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3 +端支座锚固值;第二排为Ln/4 +端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题:支座宽》Lcfe> 0.5Hc 5d,为直锚,取Max{Lae , 0.5Hc + 5d }。

钢筋的端支座锚固值=支座宽W 或w LaeHc 5+,为弯锚,取Max{Lae,支座宽度-保护层+15d } o钢筋的中间支座锚固值二Max{Lae,0.5Hc + 5d }4、腰筋构造钢筋:构造钢筋长度二净跨长+ 2 X 15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽— 2 X保护层)+ 2 X 11.9d (抗震弯钩值)+拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数二(箍筋根数/2 )X(构造筋根数/2 );如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

6、箍筋箍筋长度=(梁宽— 2 X保护层+2X保护层)*2 + 2 X 11.9d 84箍筋根数=(加密区长度/加密区间距+1 )X 2 +(非加密区长度非加密区间距—1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

7、吊筋吊筋长度二2*锚固(20d )+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60 °< 800mm 夹角=45 °二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为:Ln/3 +中间支座值+ Ln/3 ;第二排为:Ln/4 +中间支座值+ Ln/4注意:当中间跨两端的支座负筋延伸长度之和》该跨的净跨长时,其钢筋长度:第一排为:该跨净跨长+(Ln/3 +前中间支座值)+ (Ln/3 +后中间支座值);第二排为:该跨净跨长+(Ln/4 +前中间支座值)+ (Ln/4 +后中间支座值)。

其他钢筋计算同首跨钢筋计算。

LN为支座两边跨较大值。

(2)其他梁一、非框架梁在03G101-1中,对于非框架梁的配筋简单的解释,与框架梁钢筋处理的不同之处在于:1、普通梁箍筋设置时不再区分加密区与非加密区的问题;2、下部纵筋锚入支座只需12d ;3、上部纵筋锚入支座,不再考虑0.5HC + 5d的判断值。

未尽解释请参考03G101-1说明。

二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3 ;2、下部纵筋端支座锚固值处理同框架梁;3、上部纵筋中第一排主筋端支座锚固长度二支座宽度-保护层+梁高-保护层+ Lae,第二排主筋锚固长度》Lae ;4、梁中部筋伸至梁端部水平直锚,再横向弯折15d ;5、箍筋的加密围为》0.2L n1 > 1.5hb ;7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。

二、剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在:1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系;2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式;3、剪力墙在立面上有各种洞口;4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同;5、墙柱有各种箍筋组合;6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法。

(1)剪力墙墙身剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度二墙长-保护层侧钢筋二墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度二墙长-保护层+0.65Lae侧钢筋长度二墙长-保护层+弯折水平钢筋根数二层高/间距+1 (暗梁、连梁墙身水平筋照设)2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度二墙长-保护层侧钢筋二墙净长+锚固长度(弯锚、直锚)B、外侧钢筋不连续通过外侧钢筋长度二墙长-保护层+0.65Lae侧钢筋长度二墙净长+锚固长度(弯锚、直锚)水平钢筋根数二层高/间距+1 (暗梁、连梁墙身水平筋照设)注意:如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施同该墙的侧水平筋的锚固构造。

钢筋计算公式箍筋计算按照净跨算梁的支座不计算箍筋计算通长钢(贯通筋)的时候梁的一端有柱那还有一端是墙的话钢筋需要锚固锚固的长度与支座的宽度有关系,两端不一定长度相等箍筋计算按照净跨-50*2计算中间有柱时扣柱,计算方法同上一条结构各类构件的连接关系问题,也就是谁时谁的支座的问题基础是柱、墙的支座,柱是梁的支座,梁是板的支座、次梁以主梁为支座。

纵向钢筋锚入支座;横向钢筋(箍筋)不进支座,进入支座也是构造要求不是受力要求。

柱、墙进入支座的插筋之箍筋不起箍筋作用,只起稳定作用,只要一个大的方框箍就行,真正上面柱中起箍筋作用时需要隔一拉一。

梁进入支座时也是纵筋进入,但连梁到了顶层要求箍筋进入支座,因为顶层连梁上部受力筋在表皮,锚固不可靠,要靠箍筋把它约束住,不崩出去。

梁箍筋的计算长度是每跨的净跨长减去100MM ,也就是说,梁的箍筋是从柱边50MM 开始布置的,柱中不布置梁箍筋,但柱箍筋必须布置且加密;这一点在中国抗震设计规中有明确规定;梁钢筋的锚固问题只与梁下部存不存在支座有关,与支座究竟是柱还是墙或者是其他主梁无关;梁钢筋在支座的锚固长度问题与梁的类型(框架梁\次梁)和支座类型(边支座\中支座)有关;框架梁在边支座的锚固长度是0 .4倍LAE (LAE为一个锚固长度)+ 弯钩15D (D为钢筋直径);如果边支座的宽度本身不小于钢筋的一倍锚固长度,框架梁的钢筋则可以不必弯钩进行直锚,但此时直锚长度必须不小于一倍锚固长度;框架梁底筋在中支座的的锚固长度为一倍LAE,面部通长筋在跨中1 / 3区域连接(冷接或焊接或机械连接),须满足连接长度规;次梁在边支座的锚固长度是直段12D +弯钩15D,在中支座的锚固长度是12D ;记住了,这就是框架梁与次梁的区别;关于梁中架立筋\构造腰筋\抗扭腰筋的连接长度,是一般人容易出错的一个问题:梁中架立筋和构造腰筋的连接长度不论什么梁一律是15D,抗扭腰筋的方式同梁中主筋一样,遵守受力主筋的连接规;主梁箍筋的加密长度问题,一般人只知道是梁高的1.5倍,此识有误.实际是,一级抗震结构,主梁箍筋加密长度是梁高的2 . 0倍,二三四级抗震结构,才是梁高的1 . 5倍.算量方法:一、梁(一)框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1 )长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3 +端支座锚固值;第二排为Ln/4 +端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题:支座宽》L S e> 0.5Hc +d,为直锚,取Max{Lae ,0.5Hc + 5d }。

钢筋的端支座锚固值=支座宽w 或w LbeHc 5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。

钢筋的中间支座锚固值=Max{Lae , 0.5Hc + 5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+ 抗扭钢筋1:5算法同贯通钢筋5、拉筋拉筋长度=(梁宽— 2 X保护层)+ 2 X 11.9d (抗震弯钩值)+ 2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2 )X(构造筋根数/2 );如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

6、箍筋箍筋长度=(梁宽—2 X保护层+梁匾X保护层)*2 + 2 X 11.9d+ 8d箍筋根数=(加密区长度/加密区间距+1 )X 2 +(非加密区长度/非加密区间距一1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

7、吊筋吊筋长度=2*锚固(20d )+2*斜段长度+次梁宽度+2*50 ,其中框梁高度>800mm 夹角=60 °< 800m夹角=45二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为:Ln/3 +中间支座值+ Ln/3 ;第二排为:Ln/4 +中间支座值+ Ln/4 注意:当中间跨两端的支座负筋延伸长度之和》该跨的净跨长时,其钢筋长度:第一排为:该跨净跨长+(Ln/3 +前中间支座值)+ (Ln/3 +后中间支座值);第二排为:该跨净跨长+(Ln/4 +前中间支座值)+ (Ln/4 +后中间支座值)。

其他钢筋计算同首跨钢筋计算。

LN为支座两边跨较大值。

二、其他梁一、非框架梁在03G101-1中,对于非框架梁的配筋简单的解释,与框架梁钢筋处理的不同之处在于:1、普通梁箍筋设置时不再区分加密区与非加密区的问题;2、下部纵筋锚入支座只需12d ;3、上部纵筋锚入支座,不再考虑0.5HC + 5d的判断值。

未尽解释请参考03G101-1 说明。

二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3 ;2、下部纵筋端支座锚固值处理同框架梁;3、上部纵筋中第一排主筋端支座锚固长度=支座宽度-保护层+梁高—保护层+ Lae ,第二排主筋锚固长度》Lae ;4、梁中部筋伸至梁端部水平直锚,再横向弯折15d ;5、箍筋的加密围为》0.2Ln1 > 175、b侧;面构造钢筋与抗扭钢筋处理与框架梁一致。

二、剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在:1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系;2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式;3、剪力墙在立面上有各种洞口;4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同;5、墙柱有各种箍筋组合;6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法。

(1)剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层侧钢筋=墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+0.65Lae 侧钢筋长度=墙长-保护层+弯折水平钢筋根数=层高/间距+1 (暗梁、连梁墙身水平筋照设)2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层侧钢筋=墙净长+锚固长度(弯锚、直锚)B、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+0.65Lae 侧钢筋长度=墙净长+锚固长度(弯锚、直锚)水平钢筋根数=层高/间距+1 (暗梁、连梁墙身水平筋照设)注意:如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施同该墙的侧水平筋的锚固构造。
